电力电容器的补偿原理精编版
电容无功补偿的原理(一)
电容无功补偿的原理(一)电容无功补偿的原理1. 引言电容无功补偿是一种重要的电力系统无功补偿方式，通过引入电容器，可以有效地改善电力系统的功率因数，提高系统的功率传输能力。
本文将从浅入深，解释电容无功补偿的原理。
2. 电容器的基本原理电容器是一种能够存储电荷的被动元件，其中的电荷可以在电压变化时释放或吸收。
电容器的电压和电荷之间的关系可以用以下公式表示：Q = C * V其中，Q代表电荷，C代表电容，V代表电压。
电容器具有荷电和放电的能力，在电力系统中可以用来补偿无功功率。
3. 无功功率的产生在电力系统中，存在着被动性负载，例如电感器和电动机等，它们消耗无功功率。
在传统电力系统中，这些无功功率会导致功率因数下降，降低电力系统的效率。
电容无功补偿可以通过引入具有容性的负载来抵消这些无功功率。
4. 电容无功补偿的原理电容无功补偿通过接入电容器来产生容性无功功率，以补偿被动负载消耗的感性无功功率。
电容器的容性无功功率可以通过以下公式计算：Qc = (V^2 * C * tan(θc))/2其中，Qc代表容性无功功率，V代表电压，C代表电容，θc代表电容器的损耗角。
5. 优点和应用电容无功补偿相比其他无功补偿方式具有以下优点： - 提高功率因数，减少系统的无功功率； - 提高电力系统的稳定性和可靠性； - 改善电网的电压质量； - 提高电力系统的传输能力。
电容无功补偿广泛应用于各个电力系统中，特别是中高压输电和配电系统。
6. 结论电容无功补偿利用电容器产生容性无功功率，补偿电力系统中的感性无功功率，提高功率因数和电网的稳定性。
电容无功补偿技术在电力系统中具有重要的作用，是提高电力系统效率和可靠性的重要手段。
以上就是电容无功补偿的原理的相关解释。
通过引入电容器，电容无功补偿能够有效地改善电力系统的功率因数，提高系统的功率传输能力。
电容补偿控制器的原理
电容补偿控制器的原理电容补偿控制器是一种用于电力系统中的电容器的控制装置，用于实时调节电力系统中的功率因数和电压稳定性。
它主要通过对电容器的接入和断开控制，以及电容器的容量调节，来实现对电力系统功率因数和电压的稳定控制。
电容补偿控制器的原理包括电压控制原理和功率因数控制原理两个方面。
下面我将详细介绍这两个原理。
1. 电压控制原理：电容补偿控制器的电压控制原理是基于电压稳态方程和电压差动方程。
电容器的电压稳态方程描述了电容器端电压与电网电压之间的关系，可以通过调节电容器的容量和接入/断开控制来实现电压的调节。
电容器的电压差动方程描述了电容器端电压的动态响应，可以用来控制电压的稳定性。
电容补偿控制器通过对电容器的调节实现电网电压的稳定控制。
2. 功率因数控制原理：电容补偿控制器的功率因数控制原理是基于功率因数的定义和功率因数的计算公式。
功率因数是指电力系统中有功负荷和无功负荷之间的相位差，它可以用来评估电力系统的负载情况。
电容补偿控制器通过控制电容器的接入和断开，以及电容器的容量调节，实现对电力系统功率因数的补偿控制。
当系统功率因数低于设定值时，电容补偿控制器会接入电容器来提高功率因数；当系统功率因数超过设定值时，电容补偿控制器会断开电容器来降低功率因数。
电容补偿控制器的工作过程如下：1. 采集电力系统的电压和电流信号，用来计算功率因数和电压的稳定性；2. 根据设定值和实际值的差距，判断电力系统的功率因数和电压是否需要补偿控制；3. 如果功率因数低于设定值或电压不稳定，电容补偿控制器将接入电容器，并根据实际需求调节电容器的容量；4. 如果功率因数超过设定值或电压稳定，电容补偿控制器将断开电容器，停止补偿控制。
电容补偿控制器的优点包括：1. 提高电力系统的功率因数，降低电力损耗；2. 改善电力系统的电压稳定性，保障电力设备的正常运行；3. 减少电力系统对无功功率需求，优化电力系统负荷分配；4. 提高电力系统的运行效率和稳定性，减少电力故障的发生。
电容器的补偿原理
电容器的补偿原理
电容器的补偿原理是通过将一个容量大小相等但电性质相反的电容器连接在电路中，以达到补偿或稳定电路的目的。
在电路中，电容器的主要作用是储存电荷，并能根据电压变化来改变电流。
然而，电容器本身也有一些不可避免的缺点，如产生的电流和电压偏移等问题。
为了解决这些问题，可以使用补偿电容器。
补偿电容器通过连接在电路中，可以调整电容器的电性质，从而提高电路的性能。
具体而言，补偿电容器可以通过两种方式进行补偿：串联和并联。
串联补偿是将一个容量大小相等但电性质相反的电容器与原电容器连接在一起。
由于反向电性质的电容器能够产生与原电容器相反的电流和电压偏移，所以它们相互抵消，从而达到补偿的效果。
并联补偿则是将一个容量大小相等但电性质相反的电容器与原电容器并联连接在一起。
这样，由于容量相等，两个电容器的电荷量也相等。
然而，由于反向电性质的电容器的电荷与原电容器的电荷方向相反，它们相互抵消，从而有效地减小了电容器产生的电流和电压偏移。
总之，电容器的补偿原理是通过连接一个容量大小相等但电性质相反的电容器，以抵消电容器产生的电流和电压偏移，从而提高电路的性能。
这样可以使电路稳定性更高，减小电容器对电路的影响。
电容无功补偿原理
电容无功补偿原理
电容无功补偿是一种电力系统中常用的措施，通过添加电容器来提供无功功率，从而改善电力系统的功率因数。
其原理基于电容器具有存储和释放电能的能力。
在电力系统中，电流由有功分量和无功分量组成。
有功功率用于供应实际的负载功率需求，而无功功率用于维持电力系统的稳定性和电压质量。
功率因数是衡量电力系统负载对电源的有功功率利用效率的指标，它描述了有功功率和视在功率之间的关系。
当电力系统的功率因数较低时，系统的无功功率需求较大，这会导致电压下降、能源浪费以及系统效率降低。
为了改善功率因数和减少无功功率，电容无功补偿可以被应用。
电容器连接到电力系统中，在负载端补充无功功率，并改善功率因数。
当负载需要无功功率时，电容器通过释放储存的电能来满足这一需求；而当负载产生多余的无功功率时，电容器则可以吸收多余的无功功率来维持系统的平衡。
通过电容无功补偿，系统的功率因数可以得到改善，无功功率的流动得到控制，系统的电压稳定性得到提升，能源浪费得到减少。
同时，这种补偿措施对电力系统的可靠性和稳定性也有积极的影响。
总而言之，电容无功补偿利用电容器的储能和释能能力来提供无功功率，从而改善电力系统的功率因数，减少能源浪费，并
提高电压质量和系统的稳定性。
这是一种有效的电力系统优化措施。
电容补偿器的原理
电容补偿器的原理
电容补偿器是一种用于补偿电源系统中的电容负载的电气元件。
它的主要原理是利用电容器的电容特性，在电源系统中建立电容反馈回路。
在电源系统中，电容负载经常会导致电压降低、功率因数下降等问题。
这时，可以通过在电容负载前串联一个电容补偿器来解决这些问题。
电容补偿器通常由一个电容器和一个电控开关组成，它的工作原理如下所述：
首先，当电源系统中的电压下降时，电源端的电容器电压减小，而电容补偿器端的电容器电压增加，因为在电容器端之间形成了一个电势差。
这时，电控开关会打开，使电容补偿器的电容器开始充电，电源端的电容器开始放电。
当电位差达到一定值时，电控开关会关闭，将电容器从电源端分离，这样就可以在电容负载前形成一个电容反馈回路。
这个反馈回路会抵消电容负载的影响，可以提高系统的电压稳定性和功率因数。
因为电容负载对电源系统的影响通常很小，所以电容补偿器只需要在电容负载前串联一个较小的电容器即可。
此外，电容补偿器也可以帮助实现降低电源系统的谐波发生率、提高电源系统的功率质量、减少电源系统中的电磁干扰等功能。
电容补偿器的具体技术实现方式有很多种。
例如，可以通过控制电控开关的开闭状态来实现不同的控制方式，以适应不同的工作环境和应用场景。
在实际应用中，还需要根据电力负荷、电源类型、负载特性等因素进行详细的设计和优化。
总之，电容补偿器是一种用于解决电源系统中电容负载问题的电气元件，它的工作原理是通过利用电容特性建立电容反馈回路，从而抵消电容负载的影响，并提高系统的电压稳定性和功率因数。

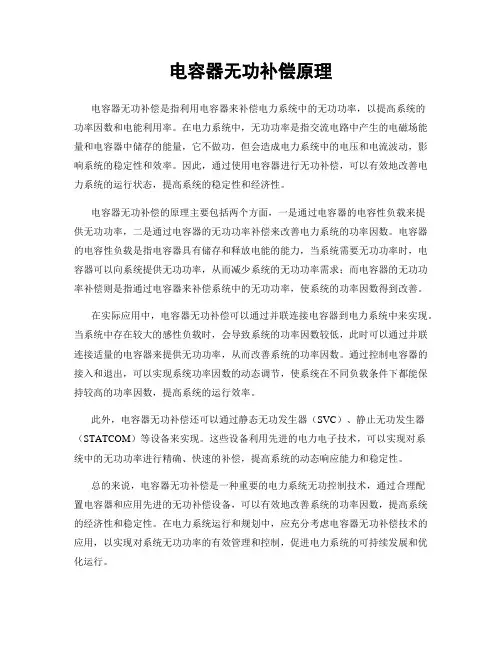

电容器无功补偿原理
电容器无功补偿原理电容器无功补偿是指利用电容器来补偿电力系统中的无功功率，以提高系统的功率因数和电能利用率。
在电力系统中，无功功率是指交流电路中产生的电磁场能量和电容器中储存的能量，它不做功，但会造成电力系统中的电压和电流波动，影响系统的稳定性和效率。
因此，通过使用电容器进行无功补偿，可以有效地改善电力系统的运行状态，提高系统的稳定性和经济性。
电容器无功补偿的原理主要包括两个方面，一是通过电容器的电容性负载来提供无功功率，二是通过电容器的无功功率补偿来改善电力系统的功率因数。
电容器的电容性负载是指电容器具有储存和释放电能的能力，当系统需要无功功率时，电容器可以向系统提供无功功率，从而减少系统的无功功率需求；而电容器的无功功率补偿则是指通过电容器来补偿系统中的无功功率，使系统的功率因数得到改善。
在实际应用中，电容器无功补偿可以通过并联连接电容器到电力系统中来实现。
当系统中存在较大的感性负载时，会导致系统的功率因数较低，此时可以通过并联连接适量的电容器来提供无功功率，从而改善系统的功率因数。
通过控制电容器的接入和退出，可以实现系统功率因数的动态调节，使系统在不同负载条件下都能保持较高的功率因数，提高系统的运行效率。
此外，电容器无功补偿还可以通过静态无功发生器（SVC）、静止无功发生器（STATCOM）等设备来实现。
这些设备利用先进的电力电子技术，可以实现对系统中的无功功率进行精确、快速的补偿，提高系统的动态响应能力和稳定性。
总的来说，电容器无功补偿是一种重要的电力系统无功控制技术，通过合理配置电容器和应用先进的无功补偿设备，可以有效地改善系统的功率因数，提高系统的经济性和稳定性。
在电力系统运行和规划中，应充分考虑电容器无功补偿技术的应用，以实现对系统无功功率的有效管理和控制，促进电力系统的可持续发展和优化运行。
电容补偿原理
电容补偿原理
电容补偿原理，即电容器在电路中起到抵消电感的作用。
电感是指电流通过导线时会储存磁能，而电容则是在两个导体间储存电荷。
由于电感和电容在电路中产生的效应相反，它们会互相影响电路的性能。
在电路中引入电容器时，可以通过选择合适的电容值和连接方式来补偿电路中的电感效应。
电容器的主要作用是吸收电感产生的感应电动势和电流，从而减小电感对电路的影响。
具体来说，在交流电路中，电感会导致电压滞后电流，从而降低电路的功率因数。
通过增加适当的电容来补偿电感，可以使电流提前电压，从而提高功率因数，减小功率损耗。
此外，在振荡电路中，电感会导致振荡频率下降和振幅减小。
通过引入合适的电容来补偿电感，可以增加振荡频率和振幅，使电路保持稳定的振荡。
总之，电容补偿原理利用电容器的特性来抵消电路中的电感效应，从而改善电路的性能。
这种原理在许多电子器件和系统中都得到了广泛的应用，例如电力系统中的功率因数校正、电子设备中的振荡电路等。
补偿电容的工作原理
补偿电容的工作原理补偿电容是一种用于电力系统中的电力补偿设备，用于改善电力系统中的功率因数。
它通过在电力系统中引入一个电容回路来补偿感性负载导致的功率因数下降，从而提高电力系统的效率和稳定性。
补偿电容的工作原理可以归纳为以下几个方面：1.功率因数及其影响：功率因数是指电力系统的有用功率与视在功率之比，表示了电力系统中有用功率的利用效率。
当电路中存在感性负载（例如电动机）时，由于感性负载的特性，会导致电流滞后电压，从而降低功率因数。
功率因数下降会导致电力系统中潜在的能量浪费和电压损耗。
2.补偿电容的电路原理：补偿电容通过与感性负载并联的方式，在电路中引入一个电容回路。
当这个电容回路被连接到电力系统中时，它会产生一个同感性负载电流相同、但相位相反的电流。
这个电流与感性负载电流相互抵消，从而减少感性负载电流的滞后性，提高功率因数。
补偿电容的容值可以根据感性负载性质和系统需求进行调整。
3.补偿电容的工作模式：补偿电容可以采用静态和动态两种工作模式。
静态补偿电容是一种恒定容值的补偿装置，通过并联方式连接到电力系统中，补偿功率因数的作用是稳定且持久的。
动态补偿电容是一种可以根据电力系统需求调整容值的装置，通过检测电力系统的功率因数并调整电容容值，以实现实时的功率因数补偿。
4.补偿电容的控制策略：补偿电容的控制策略是通过监测电力系统的功率因数并根据设定值进行调节。
当功率因数低于设定值时，补偿电容会被启动，调整电容容值并将补偿电流注入电力系统中。
一旦功率因数达到设定值，补偿电容会被停止，以避免过补偿的现象。
5.补偿电容的应用：补偿电容在电力系统中具有广泛的应用。
它可以用于电网系统、输电线路、电动机驱动系统等，用于改善功率因数，降低潜在的能量损失和降低电网负载。
此外，补偿电容还可以帮助减少电力系统中的电流谐波，提高系统的稳定性和可靠性。
总结起来，补偿电容通过在电力系统中引入一个与感性负载并联的电容回路，通过注入与感性负载电流相反的电流来实现功率因数的补偿。
电容补偿的作用和原理
电容补偿的作用和原理
嘿，朋友们！今天咱来聊聊电容补偿这档子事儿。
你们知道不，电这玩意儿就像个调皮的小孩子，有时候可不听话啦！在电路里啊，电流和电压不一定总是同步的，这就会导致一些问题呢。
那电容补偿呢，就像是给电路请了个超级保姆！
想象一下，电路就像一个大工厂，电流就是里面忙碌的工人。
有时候这些工人干活不太协调，有的跑得快，有的跑得慢。
这时候电容补偿就出马啦！它能把那些跑快的电流拉住一点，让整个工作流程变得更顺畅。
电容补偿的作用可大了去啦！它能提高电能的利用效率，就好比让每一度电都能发挥出最大的价值，这可不得了啊！不然咱交的电费不就浪费啦？而且啊，它还能稳定电压，让咱家里的电器啥的都能稳稳当当工作，不至于一会儿亮一会儿暗的，那多闹心呀！
那它是怎么做到这些的呢？嘿嘿，这就好比是一个神奇的魔法。
电容就像是一个能储存能量的小仓库，当电流跑得快的时候，它就把多余的能量存起来；等电流跑慢了，它再把能量放出来，这不就平衡啦？这多厉害呀！
咱生活里到处都有电容补偿的影子呢！大到工厂里的那些大机器，小到咱家里的各种电器，都离不开它。
要是没有电容补偿，那咱的电可就用得没那么顺心咯！
你们说，这电容补偿是不是特别神奇？它就像是默默守护电路的小天使，虽然咱平时可能不太注意到它，但它却一直在为咱的用电生活保驾护航呢！咱可得好好感谢它呀！反正我是觉得，电容补偿这东西，真的是太重要啦！大家以后可得多了解了解它，说不定哪天还能派上用场呢！。
电容器的补偿原理
电容器的补偿原理
电容器的补偿原理是指通过在电容器并联或串联一个或多个元件，来调整电容器的电性能以实现特定的电路功能。
电容器补偿主要有两种形式：串联补偿和并联补偿。
1. 串联补偿：在电容器前或后串联一个电感或电阻元件，通过改变电容器的等效参数来实现补偿。
串联补偿主要用于提高电容器的容压性能、降低其损耗因子、减小谐振峰宽度等。
2. 并联补偿：在电容器两端并联一个电感或电阻元件，通过改变电容器的等效参数来实现补偿。
并联补偿主要用于提高电容器的容量阻抗特性，增加其等效容量或改变其频率响应等。
电容器的补偿原理可以通过等效电路模型来分析，其中电容器可以用一个等效的电容值、串联电感和电阻元件来表示。
通过调节串联或并联元件的数值或位置，可以改变电容器的频率响应、容压性能、损耗因子等电性能，从而满足特定的应用要求。
电容器组混合补偿原理
电容器组混合补偿原理电容器组混合补偿是一种常见的电力系统电压补偿技术，通过在电力系统中安装电容器组来改善电压质量，提高电力系统的有效功率传输。
本文将介绍电容器组混合补偿的原理和工作机制。
一、电容器组混合补偿的基本原理电容器组混合补偿的基本原理是利用电容器的特性来补偿电力系统的无功功率，从而改善系统的功率因数和电压质量。
在电力系统中，无功功率是由感性负载引起的，通过添加并联连接的电容器组，可以在电力系统中注入等量的无功功率，从而抵消感性负载引起的无功功率，提高系统的功率因数。
电容器组由多个并联连接的电容器单元组成，每个电容器单元能够提供一定的无功功率补偿能力。
通过调整电容器组的容量和连接方式，可以实现对电力系统的无功功率补偿。
一般情况下，电容器组可以分为定容型和可调型两种。
定容型电容器组适用于功率因数波动小的电力系统，容量固定不变。
可调型电容器组适用于功率因数波动较大的电力系统，容量可以根据需求进行调整。
可调型电容器组一般采用自动电容器组控制器（ACCR）进行控制和调节，根据电力系统的负载变化实时调整电容器组的容量。
二、电容器组混合补偿的工作机制电容器组混合补偿通过注入无功功率来改善电力系统的功率因数和电压质量。
当感性负载引起电力系统的功率因数较低时，电容器组开始工作。
电容器组将无功功率注入系统，与感性负载产生抵消作用，使得电力系统的功率因数得以提高。
电容器组的无功功率补偿能力取决于其容量和电压。
电容器组的容量越大，其补偿能力越强。
电容器组通常安装在电力系统的低电压侧，通过并联连接到感性负载的馈线上。
在感性负载的电压波动时，电容器组可以快速响应，并输出适应性的无功功率。
同时，电容器组还可以改善电力系统的电压质量。
在感性负载引起电力系统的电压下降时，电容器组可以提供额外的电源并稳定电压。
这对于电力系统中的敏感负载（如计算机、电子设备等）来说，是非常重要的。
三、电容器组混合补偿的优势和应用电容器组混合补偿具有以下优势：1. 提高功率因数：电容器组能够补偿感性负载引起的无功功率，提高电力系统的功率因数。
电力电容器的原理及实际应用精编版
电力电容器的原理及实际应用公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-电容器与无功补偿一、电容器的原理1．概念顾名思义，电容器是“装电的容器”，是一种容纳电荷的器件，英文名称：capacitor。
电容器通常简称为电容，用字母C标示。
2．单位电容器所带的电荷量Q与电容器两极板间的电势差U的比值，叫做电容器的电容，用C表示。
⁄C=Q Q式中，电荷量Q是用于度量电荷多少的物理量，简称电量，单位为库仑，简称库，符号为C。
库仑的定义是，若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。
电压U的单位为伏特，简称伏，符号为V。
电容器的单位在数值上等于两极板间的电势差为1V时电容器需带的电荷量。
电容的物理意义是，表征电容器容纳（储存）电荷本领的物理量。
在国际单位制中电容的单位是法拉（F），这是一个非常大的物理量，我们在电力系统中常用的低压并联电容器，电容一般不到一法拉的千分之一。
所以，常用单位还有微法（μF）和皮法（pF）。
1F=106μF=1012pF。
对于一个确定的电容器而言，电容是不变的，C与Q、U 无关。
3．构造任何两个彼此绝缘又相互靠近的导体都可以构成电容器。
在两个相距很近的平行金属板中间夹上一层绝缘介质，就组成一个最简单的电容器，叫做平行板电容器。
（见图1）4．电容器的大小平行板电容器的电容C跟介电常数ε成正比，跟正对面积S正比，跟极板间的距离d成反比：图1 平行板电容C=Q Q Q 4QQQ式中，k为静电力常量，其值为×109Nm2/C2。
静电力常量表示真空中两个电荷量均为1C的点电荷，它们相距1m时，它们之间作用力的大小为×109N。
εr为两平行板之间的绝缘介质的相对介电常数，其值为绝缘介质的介电常数和真空介电常数的比值。
S为两平行板相对部分的面积，单位为m2，d为两平行板之间的距离，单位为m。
图2 相对介电常数εr5．电容器的工作状态（1）充电：使电容器带电的过程，叫做充电，见图3。
补偿电容的工作原理
补偿电容的工作原理
补偿电容的工作原理是基于电荷之间的相互作用。
当直流电流通过一个电感元件或线圈时，会产生一个磁场。
这个磁场会储存一定量的电能。
然而，当电流发生变化时，此时磁场的能量也会产生变化。
根据法拉第电磁感应定律，变化的磁场会引起电感元件或线圈产生电动势。
这个电动势会在元件之间产生一个电压。
为了补偿线圈产生的这个电压，我们可以加入一个补偿电容。
补偿电容可以通过电场储存电能，并在电流变化时释放出来。
当电压上升时，补偿电容会开始吸收电能，减缓电压的上升速度。
当电压下降时，补偿电容会释放储存的电能，减缓电压的下降速度。
通过适当选择补偿电容的数值，可以使补偿电容和电感元件或线圈之间的电压变化互相抵消。
这样就能够实现对电压的稳定控制。
补偿电容常用于电源滤波电路中，用于减小电源的纹波电压。
此外，在交流电路中，补偿电容还可以用于增加功率因数，提高电路的效率。
补偿电容原理
补偿电容原理补偿电容是一种用来提高电路性能的重要元件，它在许多电子设备中都起着至关重要的作用。
补偿电容的原理是利用它的电容性质来对电路进行补偿，从而提高电路的稳定性和性能。
本文将对补偿电容的原理进行详细介绍，帮助读者更好地理解和应用补偿电容。
首先，补偿电容的原理基于电容的特性。
电容是一种存储电荷的元件，它能够在电路中储存电能，并且能够对电路中的电压变化做出快速响应。
补偿电容利用这一特性，通过在电路中加入合适的电容来抵消电路中的不良影响，从而提高整个电路的性能。
其次，补偿电容的原理还涉及到电路的稳定性和频率特性。
在一些电子设备中，由于电路中的元件参数变化或者外部环境的影响，电路的性能会出现波动甚至失效。
补偿电容可以通过对电路中的频率特性进行调节，来提高电路的稳定性，从而使电路能够在不同的工作条件下都能够正常工作。
另外，补偿电容的原理还包括对电路中的干扰信号进行抑制。
在一些高频电路中，会受到来自外部环境的干扰信号，这些干扰信号会对电路的正常工作产生影响。
补偿电容可以通过对电路中的干扰信号进行抑制，来提高电路的抗干扰能力，从而保证电路的稳定性和可靠性。
最后，补偿电容的原理还涉及到对电路中的功率损耗进行补偿。
在一些高功率电路中，会因为电路中的元件参数变化或者工作条件的变化而导致功率损耗增加，从而影响电路的性能。
补偿电容可以通过对电路中的功率损耗进行补偿，来提高电路的效率和稳定性，从而使电路能够更好地工作。
综上所述，补偿电容的原理是基于电容的特性，通过对电路中的不良影响进行抵消，从而提高电路的稳定性和性能。
通过对电路中的频率特性、干扰信号和功率损耗进行补偿，补偿电容能够使电路能够更好地适应不同的工作条件，并且能够保证电路的稳定性和可靠性。
希望本文能够帮助读者更好地理解和应用补偿电容的原理，从而在实际应用中更好地发挥其作用。
(完整版)补偿原理
补偿原理的研究【实验目的】1、掌握补偿原理及其应用。
2、学习利用补偿法测量电池的电动势和内阻以及待测电阻及其电阻率。
【实验仪器】电位差计、检流计、标准电池、待测电池、稳压电源、单刀双掷开关、电阻箱等【实验原理】 1、补偿原理补偿原理就是利用一个电压或电动势去抵消另一个电压或电动势，其原理可用图1来说明。
E n 为可调标准电源，中间串联一个检流计G 接成闭合回路。
如果要测电源x E 的电动势，可通过调节 电源E n ，电路没有电流，此时表明x n E E =，这时电路处 于补偿状态。
若已知补偿状态下E n 的大小，就可确定x E ， 这种利用补偿原理测电位差 的方法叫补偿法。
2、测量电池的电动势和内阻原理(1)测电池的电动势电路如图1所示，当单刀双掷开关打到1时，滑动B 使得U 1与E N 补偿。
U 1=R 1I 0 其中I 0为工作电流。
当单刀双掷开关打到2时，再滑动B 使得U 2与E X 补偿。
U 2=R 2I 0 其中I 0为工作电流有1212L LE R R E E N N X == 只要测出 E N 、Ex 分别得到补偿时的L N 、Lx, 即可由( 1) 式求出 Ex 。
图1 补偿法（2）测电池的内阻电路如图2所示，当K 2断开时，滑动d 使得检流计不发生偏转，此时U 测=E 。
此时电位差计中ad 距离为L 1当K 2闭合时,滑动d 使得检流计不发生偏转，此时U 测=U 外，此时电位差计中ad 距离为L 2R U r R E 外=+ RL r R L 21=+得：221L L L Rr -= 3、补偿法测电阻与电阻率如图所示，R X 为待测电阻，E N 为标准电池，不断调节R 1使得检流计G 的读数为0，这样的R X 两端的电压就等于E X ，安培表的度数I 就是通过R X 的电流，于是得IE R XX =,为了避免电路接通而检流计未平衡时，有过大的电流通过检流计和标准电池，在线路中接入R 2起保护作用，但是，为了提高测量的灵敏度，最好是R 2=0.因此，在测量中要逐步减小R 2直至为零。
电力电容器的补偿原理
电力电容器的补偿原理在现代电力系统中，电力电容器的补偿起着至关重要的作用。
要理解其补偿原理，我们首先得从电力系统中的无功功率说起。
我们日常使用的电能，实际上包括有功功率和无功功率。
有功功率是真正用于做功的能量，比如让电灯发光、电机转动等。
而无功功率呢，虽然它不直接做功，但却是维持电力设备正常运行所必需的。
打个比方，有功功率就像是推动车辆前进的力量，而无功功率则像是保证车辆转向和稳定运行的辅助力量。
电力系统中的感性负载，如电动机、变压器等，在运行时会产生滞后的无功功率，这会导致电网的功率因数降低。
功率因数是衡量电力系统效率的一个重要指标，功率因数越低，电网的传输效率就越低，线路损耗也就越大。
这时候，电力电容器就登场了。
电力电容器能够提供超前的无功功率，与感性负载所产生的滞后无功功率相互抵消，从而提高功率因数，减少线路损耗，提高电网的传输效率。
电力电容器补偿无功功率的原理，从本质上来说，是利用了电容器的充放电特性。
当电容器接入交流电路时，在电压的正半周，电容器充电，储存电能；在电压的负半周，电容器放电，释放电能。
由于电容器的充放电过程比感性负载的磁场变化要快得多，所以它能够提供超前的无功电流。
为了更直观地理解，我们可以把电容器和感性负载想象成两个跑步的人。
感性负载像是一个步伐较慢但有力的运动员，而电容器则是一个步伐轻快的运动员。
当他们一起在跑道上奔跑时，步伐轻快的电容器能够帮助步伐较慢的感性负载保持稳定的节奏，从而提高整个团队的效率。
在实际的电力系统中，电力电容器通常是成组安装的。
这样可以根据不同的负载情况，灵活地投入或切除电容器组，以达到最佳的补偿效果。
而且，为了确保电容器的安全稳定运行，还需要配备相应的保护装置，如熔断器、避雷器等。
电力电容器的补偿方式主要有三种：集中补偿、分散补偿和就地补偿。
集中补偿是将电容器组集中安装在变电站的母线上，这种方式管理方便，但对个别线路的补偿效果可能不太理想。
分散补偿则是将电容器组分散安装在各个配电室或用电设备附近，能够更有针对性地补偿无功功率，但管理相对复杂。
电容器无功补偿原理（二）
电容器无功补偿原理（二）一、无功补偿的概念电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。
二、无功补偿的合理配置原则从电力网无功功率消耗的基本状况可以看出，各级网络和输配电设备都要消耗一定数量的无功功率，尤以低压配电网所占比重最大。
为了最大限度地减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。
1)总体平衡与局部平衡相结合，以局部为主。
2)电力部门补偿与用户补偿相结合。
3)分散补偿与集中补偿相结合，以分散为主。
4)降损与调压相结合，以降损为主。
2.1功率容量与功率因数关系曲线三、无功补偿容量的确定220kV及以下电网的容性无功补偿设备总容量QC，可按下式计算QC=1.15QDM-QF-QR-QLCQDM=kPDM式中QDM——最大自然无功负荷；QF——本网发电机的无功功率；QR——上级网和邻网输入的无功功率；QLC——110kV及以上架空线和电缆线的充电功率；PDM——电网最大有功发电负荷；K——电网最大自然无功负荷系数，kvar/Kw。
K值与电网结构、变压级数、负荷组成、负荷水平及负荷电压特性等因素有关。
已运行的电网可通过实测确定，规划中的电网可参照下表中数值估算，当本网中发电机有功功率比重大时，k宜取较高值；上级网或邻网输入有功功率比重大时，k值取较低值。
3.1对于中低电压等级电网的无功补偿容量考虑原则1)对于变电站10kV母线，一般按主变容量的15%～20%进行补偿。
2)对于普通负荷的公用变压器的0.4kV低压补偿，可按配变容量的20%～30%进行补偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电容器的补偿原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
1电力电容器的补偿原理
电容器在原理上相当于产生容性无功电流的发电机。
其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。
这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。
在输出一定有功功率的情况下,供电系统的损耗降低。
比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。
因此,电容器作为电力系统的无功补偿势在必行。
当前,采用并联电容器作为无功补偿装置已经非常普遍。
2电力电容器补偿的特点
优点
电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。
缺点
电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。
3无功补偿方式
高压分散补偿
高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。
其主要用于城市高压配电中。
高压集中补偿
高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。
其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。
但这种补偿方式的补偿经济效益较差。
低压分散补偿
低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。
其优点是用电设备运行时,无功补偿投入,用电设备停运时,补偿设备也退出,可减少配电网和变压器中的无功流动从而减少有功损耗;可减少线路的导线截面及变压器的容量,占位小。
缺点是利用率低、投资大,对变速运行,正反向运行,点动、堵转、反接制动的电机则不适应。
低压集中补偿
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧,以无功补偿投切装置作为控制保护装置,根据低压母线上的无功符合而直接控制电容器的投切。
电容器的投切是整组进行,做不到平滑的调节。
低压补偿的优点:接线简单、运行维护工作量小,使无功就地平衡,从而提高配变利用率,降低网损,具有较高的经济性,是目前无功补偿中常用的手段之一。
4电容器补偿容量的计算
无功补偿容量宜按无功功率曲线或无功补偿计算方法确定,其计算公式如下:
QC=p(tgφ1-tgφ2)或是QC=pqc(1)
式中:Qc:补偿电容器容量;
P:负荷有功功率;
COSφ1:补偿前负荷功率因数;
COSφ2:补偿后负荷功率因数;
qc:无功功率补偿率,kvar/kw。
5电力电容器的安全运行
允许运行电流
正常运行时,电容器应在额定电流下运行,最大运行电流不得超过额定电流的倍,三相电流差不超过5 %。
允许运行电压
电容器对电压十分敏感,因电容器的损耗与电压平方成正比,过电压会使电容器发热严重,电容器绝缘会加速老化,寿命缩短,甚至电击穿。
因此,电容器装置应在额定电压下运行,一般不宜超过额定电压的倍,最高运行电压不宜超过额定电压的倍。
当母线超过倍额定电压时,须采取降温措施。
谐波问题
由于电容器回路是一个LC电路,对于某些谐波容易产生谐振,易造成高次谐波,使电流增加和电压升高。
且谐波的这种电流对电容器非常有害,极容易使电容器击穿引起相间短路。
因此,当电容器在正常工作时,在必要时可在电容器上串联适当的感抗值的电抗器,以限制谐波电流。
继电保护问题
继电保护主要由继电保护成套装置实现,目前国内几个知名电气厂家生产的继电保护装置技术都已经非常成熟,安全稳定、功能强大。
继电保护装置可以有效的切除故障电容器,是保证电力系统安全稳定运行的重要手段。
主要的电容器继电保护措施有:①三段式过流保护;②为防止系统稳态过压造成电容器损坏而设置的过电压保护;③为避免系统电源短暂停投引起电容器瞬时重合造成的过电压损坏而设置的低电压保护;④反映电容器组中电容器的内部击穿故障而配置的不平衡电压保护、不平衡电流保护或三相差电压保护。
合闸问题
电容器组禁止带电重合闸。
主要是因电容器放电需要一定时间,当电容器组的开关跳闸后,如果马上重合闸,电容器是来不及放电的,在电容器中就可能残存着与重合闸电压极性相反的电荷,这将使合闸瞬间产生很大的冲击电流,从而造成电容器外壳膨胀、喷油甚至爆炸。
所以,电容器组再次合闸时,必须在断路器断开3 min之后才可进行。
因此,电容器不允许装设自动重合闸装置,相反应装设无压释放自动跳闸装置。
一些终端变电站往往配置有备用电源自动投切装置,装置动作将故障电源切除,然后经过短暂延时投入备用电源,在这个过程中,如果电容器组有低压自投切功能,那么电容器组将在短时间内再次合上,这就会发生以上所说的故障。
所以,安装有备用电源自动投切装置的系统与电容器组的投切问题,应值得充分的重视。
允许运行温度
电容器正常工作时,其周围额定环境温度一般为40 ℃～-25 ℃;其内部介质的温度应低于65 ℃,最高不得超过70 ℃,否则会引起热击穿,或是引起鼓肚现象。
电容器外壳的温
度是在介质温度与环境温度之间,不应超过55 ℃。
因此,应保持电容器室内通风良好,确保其运行温度不超过允许值。
运行中的放电声问题
电容器在运行时,一般是没有声音的,但在某些情况下,其在运行时也会存在放电声的问题。
如电容器的套管露天放置时间过长时,一旦雨水进入两层套管之间,加上电压后,就有可能产生放电声;当电容器内缺油时,易使其套管的下端露出油面,这时就有可能发出放电声;当电容器内部若有虚焊或脱焊,则会在油内闪络放电;当电容器的芯子与外壳接触不良时,会出现浮动电压,引起放电声。
一旦出现以上几种出现放电声状况,应针对每种情况做出处理,即其处理方法依次为:将电容器停运并放电后把外套管卸出,擦干重新装好;添加同种规格的电容器油;如放电声不止,应拆开修理;将电容器停运并放电后进行处理,使其芯子和外壳接触好。
爆炸问题
电容器在运行过程中,如出现电容器内部元件击穿、电容器对外壳绝缘损坏、密封不良和漏油、鼓肚和内部游离、鼓肚和内部游离、带电荷合闸或是温度过高、通风不良、运行电压过高、谐波分量过大、操作过电压等情况,都有可能引起电容器损坏爆炸。
为预防电容器爆炸事故,正常情况下,可根据每组相电容器通过的电流量的大小,按倍～2倍,配以快速
熔断器,若电容被击穿,则快速熔断器会熔化而切断电源,保护电容器不会继续产生热量;在补偿柜上每相安装电流表,保证每相电流相差不超过±5 %,若发现不平衡,立即退出运行,检查电容器;监视电容器的温升情况;加强对电容器组的巡检,避免出现电容器漏油、鼓肚现象,以防爆炸。
关键字：电容柜，补偿柜，电容补偿柜，电力电容器，补偿容量，配电设备。
