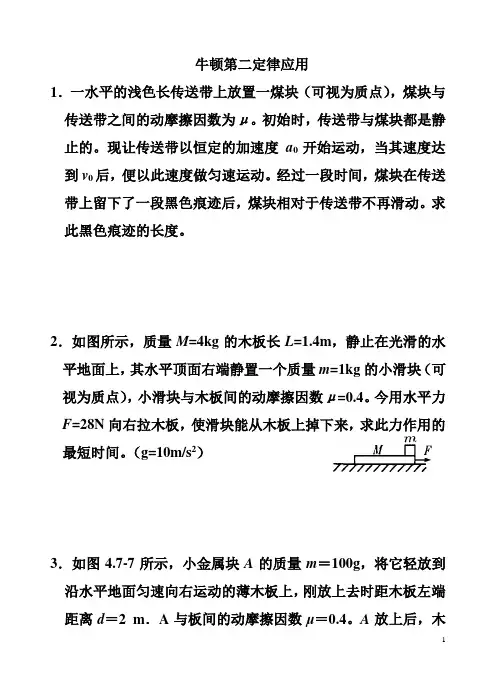

牛顿第二定律图像法
牛顿第二定律应用1．一水平的浅色长传送带上放置一煤块（可视为质点），煤块与传送带之间的动摩擦因数为μ。
初始时，传送带与煤块都是静止的。
现让传送带以恒定的加速度a 0开始运动，当其速度达到v 0后，便以此速度做匀速运动。
经过一段时间，煤块在传送带上留下了一段黑色痕迹后，煤块相对于传送带不再滑动。
求此黑色痕迹的长度。
2．如图所示，质量M =4kg 的木板长L =1.4m ，静止在光滑的水平地面上，其水平顶面右端静置一个质量m =1kg 的小滑块（可视为质点），小滑块与木板间的动摩擦因数μ=0.4。
今用水平力F =28N 向右拉木板，使滑块能从木板上掉下来，求此力作用的最短时间。
（g=10m/s 2）3．如图4.7-7所示，小金属块A 的质量m ＝100g ，将它轻放到沿水平地面匀速向右运动的薄木板上，刚放上去时距木板左端距离d ＝2 m ．A 与板间的动摩擦因数μ＝0.4。
A放上后，木板仍在外力作用下做匀速运动。
要把木板从金属块A 下抽出来，木板运动的速度v 0应满足什么条件?4．一小圆盘静止在桌布上，位于一方桌的水平桌面的中央．桌布的一边与桌的AB 边重合，如图4.6-3所示．已知盘与桌布间的动摩擦因数为μ1，盘与桌面间的动摩擦因数为μ2。
现突然以恒定加速度a 将桌布抽离桌面，加速度的方向是水平的且垂直于AB 边。
若圆盘最后未从桌面掉下，则加速度a 满足的条件是什么? (以g 表示重力加速度)5．如图4.6-5所示，质量分别为m A =0.4kg 和m B =0.6kg 的可视为质点的A 、B 两物体，放在质量为m C =1kg 的足够长的小车C 上。
A 、B 相距L =12.5cm ，它们随车以v 0=1.0m/s 的速度在光滑的水平面上向右匀速运动。
若在小车上加一水平向右的推力F ＝3.8N ，A 、B 便在小车上滑动。
已知A 、B与小车间的动摩擦图4.7-7图4.6-5因数分别为μA=0.2，μB=0.1，g取10m/s2。
牛顿运动定律专题——图像
小结：牛顿第二定律解决两类基本动力学问题
运 桥梁加速度a
受 受力分析是关键
动
力
已知条件通过图像间接给出，要充分挖掘图像 中斜率、面积、截距、点等所表示的物理意义
A．1:10
B．10:1
C．9:1
D．8:1
v/(m·s-1)
11
1
0
2
-9
t/s
变式题：人和雪橇的总质量为75kg，沿倾角θ=37°且 足够长的斜坡向下滑动，已知雪橇所受的空气阻力与速 度成正比，比例系数k未知，从某时刻开始计时，测得 雪橇运动的v-t图象如图中的曲线AD所示，图中直线 AB与曲线AD相切于A点，B点坐标为（4，15），CD 是曲线AD的切线。g取10m/s2，试回答和求解： （1）雪橇开始做什么运动，最后做什么运动？ （2）当雪撬的速度v=5m/s时，它的加速度a的大小； （3）空气阻力系数k及雪撬与斜坡间的动摩擦因数μ。
牛顿第二定律专题 图像问题
学习目标
1、能从三个方面对物理图像进行分析：识图、用图、 转换图； 2、会结合图像求解动力学问题，进一步加深牛顿第 二定律的应用； 3、树立处理物理问题时“手不离图”的意识。
知识回顾
a
1、说出牛顿第二定律的内容
2、画出质量一定时a—F合图像
0
3、画出合力一定时a—1/m图像 a
牛顿第二定律内容：物体的加速度
的大小跟物体所受合外力成正比，
0
跟物体的质量成反比。加速度的方
向与合外力方向一致。
a
F合 m
或F合
ma
1 2
F合 1
2
1/m
一、识图
例1、物体A、B、C均在同一水平面上运动，
它们的质量分别为m1、m2、m3，得到三个物 体的加速度a与其所受水平拉力F的关系如图所
牛顿第二定律解决图像专题精编版
0 0 0 t t t t v vv v A B C D 2013-2014学年度???学校3月月考卷1．一物块以某一初速度沿粗糙的斜面向上沿直线滑行，到达最高点后自行向下滑动，不计空气阻力，设物块与斜面间的动摩擦因数处处相同，下列哪个图像能正确地表示物块在这一过程中的速率与时间的关系( )【答案】C【解析】分析物体上滑和下滑的受力即可。
物体上升时的加速度为 a 上＝(mgsinθ＋umgcosθ)/m=gsinθ＋ugcosθ，物体下滑时的加速度为 a 下＝(mgsinθ-u mgcosθ)/m =gsinθ-ugcosθ。
而上升的最大距离和物体下滑的距离相等，所以，上升时间要小于下划时间。
并且，由于物体与斜面之间存在摩擦，所以物体滑回到出发位置时的速度大小肯定小于上滑的初速度，所以，在四个图中只有C 图符合要求。
故本题选C 。
2．在无风的情况下，跳伞运动员从水平飞行的飞机上跳伞，下落过程中受到空气阻力，下列描绘下落速度的水平分量大小x v 、竖直分量大小y v 与时间t 的图像，可能正确的是【答案】B【解析】跳伞运动员水平方向初速度为飞机的速度，水平方向受到空气阻力作用，必定减速运动，由于空气阻力与速度有关，加速度越来越小，故运动员做加速度减小的减速运动，B 对。
3．放在水平地面上的物体，受到水平拉力作用，在0—6s 内其速度－时间图象和力F 的功率－时间图象如图所示，则物体的质量为:（g=10m/s 2）（ ）A ．kg 35B ．kg 910 C ．kg 53 D ．kg 109 【答案】B v / ms0 2 4 6 8 369p/ w0 2 4 6 8 10 20 30【解析】分析速度图像知道，0-2s内的做匀加速的加速度大小a=3m/s2，设牵引力为F1；2-6s内做匀速的速度v=6m/s，设牵引力为F2，由牛顿第二定律得F1-f=ma，F2-f=0；F1=P1/v，F2=P2/v，(P1=30W，P2=10W)，解得m=10/9kg4．如图所示，绘出一辆电动汽车沿平直公路由静止启动后，在行驶过程中速度v与牵引力的倒数1F的关系图像，若电动汽车的质量为3110kg⨯，额定功率为4210W⨯，最大速度为v2，运动中汽车所受阻力恒定，则以下说法正确的是（）A．AB段图像说明汽车做匀加速直线运动B．BC段图像说明汽车做匀加速直线运动C．v2的大小为15m/sD．汽车运动过程中的最大加速度为2m/s2【答案】AD【解析】略5．如图，一物体以某一初速度沿固定的粗糙斜面向上沿直线滑行，到达最高点后，又自行向下滑行，不计空气阻力，物体与斜面间的摩擦因数处处相同，下列图像能正确表示这一过程速率与时间关系的是：【答案】C【解析】略6．物体A、B、C静止在同一水平地面上，它们的质量分别为m a、m b、m c，与水平地面的动摩擦因数分别为μa、μb、μc，用平行于水平面的拉力F分别拉动物体A、B、C，所得的加速度a与拉力F之间的关系如图对应的直线甲、乙、丙所示，其中甲、乙两直线平行。
高一物理《牛顿第二定律与图像结合问题》PPT课件
5. 在A、B两地，分别用质量为m1和m2的物 体做同样的实验：用竖直向上的力F拉物体， 测量物体的加速度与拉力F的关系。然后把 两地测量的结果，画在同一个a-F坐标中， 得到如图所示的加速度a与拉力F的关系图 线A和B，若A、B两地的重力加速度分别 为g1和g2，则（ ）
A.m1>m2 g1>g2 B.m1 >m2 g1<g2 C.m1<m2 g1>g2 D.m1<m2 g1<g2
Hale Waihona Puke 专题二 牛顿第二定 律与图像结合问题
1. 一物体沿斜面向上以12m/s的初速度开始滑 动，它沿斜面向上以及沿斜面向下的v-t图象 如图所示，则斜面的倾角以及物体与斜面的 动摩擦因数分别为 、 。（g取10m/s2）
2. 在光滑的水平面上有一物体同时受到 两个水平力F1与F2的作用，在第1s内保 持静止状态，两力F1、F2随时间的变化 如图所示，则（ ）
专题二专题二牛顿第二定牛顿第二定律与图像结合问题律与图像结合问题一物体沿斜面向上以12ms的初速度开始滑动它沿斜面向上以及沿斜面向下的vt图象如图所示则斜面的倾角以及物体与斜面的动摩擦因数分别为在光滑的水平面上有一物体同时受到两个水平力f的作用在第1s内保持静止状态两力f随时间的变化如图所示则在第2s2s内物体做加速运动内物体做加速运动加速度减小速度增大加速度减小速度增大在第3s3s内物体做加速运动内物体做加速运动加速度增大速度增大加速度增大速度增大在第4s4s内物体做加速运动内物体做加速运动加速度减小速度增大加速度减小速度增大在第5s5s内物体又保持静止内物体又保持静止状态状态质量为1kg的物体静止在水平地面上物体与地面的动摩擦因数为02作用在物体上的水平拉力f与时间的关系如图1所示请在图2中画出物体的速度随时间的变化图象求出物体在前12s的位移
物理高考复习第3讲-牛顿第二定律应用(二)——动力学图像和连接体问题PPT课件
3.处理连接体问题的方法
整体法的 若连接体内各物体具有相同的加速度，且不需要求物体之间的作用 选取原则 力，可以把它们看成一个整体，分析整体受到的外力，应用牛顿第
二定律求出加速度或其他未知量 隔离法的 若连接体内各物体的加速度不相同，或者要求出系统内两物体之间 选取原则 的作用力时，就需要把物体从系统中隔离出来，应用牛顿第二定律
设木板质量为m，根据牛顿第二定律 对木板有 2～4 s内：F－F摩＝ma1 4～5 s内：F摩＝ma2 解得m＝1 kg，F＝0.4 N，选项A、B正确；0～2 s内，由题图(b)知，F是均匀 增加的，选项C错误；由于无法确定物块的质量，尽管知道滑动摩擦力的大小， 仍无法确定物块与木板间的动摩擦因数，故D错误。
【例1】 (多选)(2019·全国卷Ⅲ，20)如图1(a)，
物块和木板叠放在实验台上，物块用一不
可伸长的细绳与固定在实验台上的力传感
器相连，细绳水平。t＝0时，木板开始受
到水平外力F的作用，在t＝4 s时撤去外力。
细绳对物块的拉力f随时间t变化的关系如
图(b)所示，木板的速度v与时间t的关系如
图(c)所示。木板与实验台之间的摩擦可以
命题点二 动力学中的连接体问题
1.连接体的类型 (1)弹簧连接体
(2)物物叠放连接体
(3)轻绳连接体 (4)轻杆连接体
2.连接体的运动特点 轻绳——轻绳在伸直状态下，两端的连接体沿绳方向的速度总是相等。 轻杆——轻杆平动时，连接体具有相同的平动速度；轻杆转动时，连接体具有 相同的角速度，而线速度与转动半径成正比。 轻弹簧——在弹簧发生形变的过程中，两端连接体的速度不一定相等；在弹簧 形变最大时，两端连接体的速率相等。
列方程求解 整体法、 若连接体内各物体具有相同的加速度，且要求物体之间的作用力时， 隔离法的 可以先用整体法求出加速度，然后再用隔离法选取合适的研究对象， 交替运用 应用牛顿第二定律求作用力。即“先整体求加速度，后隔离求内力”
微专题13 牛顿运动定律应用之图像问题-2025版高中物理微专题
微专题13牛顿运动定律应用之图像问题【核心要点提示】动力学中常见的图象：v －t 图象、x －t 图象、F －t 图象、F －a 图象等．【核心方法点拨】(1)看清图象的横、纵坐标所表示的物理量及单位并注意坐标原来是否从0开始．(2)理解图象的物理意义，能够抓住图象的一些关键点，如斜率、截距、面积、交点、拐点等，判断物体的运动情况或受力情况，再结合牛顿运动定律求解．【经典例题选讲】【例题1】(2015·新课标全国Ⅰ)(多选)如图a ，一物块在t ＝0时刻滑上一固定斜面，其运动的vt 图线如图b 所示．若重力加速度及图b 中的v 0、v 1、t 1均为已知量，则可求出()A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度【解析】由vt 图象可求知物块沿斜面向上滑行时的加速度大小为a ＝v0t 1，根据牛顿第二定律得mg sin θ＋μmg cos θ＝ma ，即g sin θ＋μg cos θ＝v 0t 1.同理向下滑行时g sin θ－μg cos θ＝v1t 1，两式联立得sin θ＝v 0＋v 12gt 1，μ＝v 0－v 12gt 1cos θ，可见能计算出斜面的倾角θ以及动摩擦因数，选项A 、C 正确；物块滑上斜面时的初速度v 0已知，向上滑行过程为匀减速直线运动，末速度为0，那么平均速度为v 02，所以沿斜面向上滑行的最远距离为x ＝v02t 1，根据斜面的倾角可计算出向上滑行的最大高度为x sin θ＝v 02t 1×v 0＋v 12gt 1＝v 0(v 0＋v 1)4g ，选项D 正确；仅根据vt 图象无法求出物块的质量，选项B 错误．【答案】ACD【变式1】(多选)(2018·广东深圳一模)如图甲所示，质量m ＝1kg 、初速度v 0＝6m/s 的物块受水平向左的恒力F 作用，在粗糙的水平地面上从O 点开始向右运动，O 点为坐标原点，整个运动过程中物块速率的二次方随位置坐标变化的关系图象如图乙所示，g 取10m/s 2，下列说法中正确的是()A．t＝2s时物块速度为零B．t＝3s时物块回到O点C．恒力F大小为2ND．物块与水平面间的动摩擦因数为0.1解析：通过题图可知，物块在恒力F作用下先做匀减速直线运动，然后反向做匀加速直线运动，根据图线求出做匀加速直线运动和匀减速直线运动的加速度大小，结合牛顿第二定律求出恒力F和摩擦力的大小。
牛顿第二定律应用——图像专题
牛顿第二定律应用——图像专题牛顿第二定律应用——图像专题学习目标：1．进一步理解牛顿第二定律；2．理解图像的物理意义；3．会结合图像求解动力学问题。
重点：理解牛顿第二定律，并结合图像求解动力学问题难点：学生能力培养一、牛顿运动定律中的图象图象能形象的表达物理规律，能直观地描述物理过程，能鲜明地表示物理量之间的关系。
应用图象，不仅能进行定性分析、比较、判断，也适宜于定量计算、论证，而且通过图象的启发常能找到巧妙的解题途径。
因此，理解图象的物理意义，自觉地运用图象分析表达物理规律，是十分必要的。
当然，牛顿第二定律与图象的综合问题也是近年来高考的重点和热点。
一)、理解图象的轴、点、线、截、斜、面六大功能1、轴：弄清直角坐标系中，横轴、纵轴代表的含义，即图像是描述哪两个物理量间的关系，是位移—时间关系？还是速度—时间关系？等等……同时注意单位及标度。
2、点：物理图像上的“点”代表某一物理状态，要弄清图像上任一点的物理意义，实质是两个轴所代表的物理量的瞬时对应关系，如代表t时刻的位移s，或t时刻对应的速度等等．在图象中我们着重要了解截距点、交点、极值点、拐点等这些特殊点的物理意义。
3、线：图像上的一段直线或曲线一般对应一段物理过程，给出了纵轴代表的物理量随横轴代表的物理量的变化过程．4、截：即纵轴截距，一般代表物理过程的初状态情况，即时间为零时的位移或速度的值．当然，对物理图像的全面了解，还需同学们今后慢慢体会和提高，如对矢量及标量的正确处理分析等等……5、斜：即斜率，也往往代表另一个物理量的规律，看两轴所代表物理量的变化之比的含义．同样可以从物理公式或单位的角度分析，如s—t图像中，斜率代表速度等等……6、面：图像和坐标轴所夹的“面积”常与某一表示过程的物理量相对应，如能充分利用“面积”的这一特点来解题，不仅思路清晰，而且在很多情况下可以使解体过程得到简化，起到比解析法更巧妙、更灵活的独特效果。
如速度--时间图像与横轴所围面积为物体在这段时间内的位移，看两轴代表的物理量的“积”有无实际的物理意义，可以从物理公式分析，也可从单位的角度分析，如s—t图像“面积”无实际意义，不予讨论。
牛二定律——图像类问题
牛顿第二定律图像类问题1. 如图所示，一轻绳通过一光滑定滑轮，两端各系一质量分别为m1和m2的物体，m1放在地面上，当m2的质量发生变化时，m1的加速度a的大小与m2的关系大体如图中的（）2如图甲所示，水平面上质量均为m的两木块A、B用劲度系数为k的轻质弹簧连接，整个系统处于平衡状态，现用一竖直向上的力F拉动木块A，使木块A向上做加速度为a的匀加速直线运动，取木块A的起始位置为坐标原点，图乙中实线部分表示从力F作用在木块A到木块B刚离开地面这个过程中，F和木块A的位移x之间的关系，则[ ]A.x0=-ma/kB.x0=-m(a+g)/kC.F0=maD.F0=m(a+g)3“蹦极”就是跳跃者把一端固定的长弹性绳绑在踝关节等处，从几十米高处跳下的一种极限运动。
某人做蹦极运动，所受绳子拉力F的大小随时间t变化的情况如图所示。
将蹦极过程近似为在竖直方向的运动，重力加速度为g。
据图可知，A．此人在蹦极过程中的最大加速是g B．此人在蹦极过程中的最大加速是2gC．此人在蹦极过程中的加速度始终随时间变化D．此人在弹性绳拉伸时受到三个力的作用4如图所示，小车沿水平面向右做加速直线运动，车上固定的硬杆和水平面的夹角为θ，杆的顶端固定着一个质量为m的小球．当车运动的加速度逐渐增大时，杆对小球的作用力（F1至F4变化）的示意图（OO'沿杆方向）可能是下图中的5物体A、B、C均静止在同一水平面上,它们的质量分别为mA、mB、mC,与水平面的动摩擦因数分别为μA、μB、μC,用平行于水平面的拉力F分别拉物体A、B、C,所得加速度a与拉力F的关系如图所示,A、B两直线平行,则以下关系正确的是A. B. C. D.6质量为0.8kg的物体在一水平面上运动，如图分别表示物体受到水平拉力作用和不受拉力作用的v-t图象，A．a是物体受到水平拉力作用时的υ-t图线B．0-4s内两物体位移相同C．物体与地面的动摩擦因数为0.15 D．物体受到的水平拉力为0.6N7在光滑的水平面上有一个物体同时受到水平力和的作用,在第1s内保持静止状态,若两个力随时间变化情况如图所示,则下列说法中正确的是( )A.在第2s内物体做匀加速运动,加速度大小恒定,速度均匀增大B.在第5s内物体做变加速运动,加速度均匀减小,速度逐渐增大C.在第2s内物体做变加速运动,加速度均匀减小,速度均匀减小D.在第6s末,物体的速度和加速度均为零8某物体做直线运动的v—t图象如图所示,据此判断四个选项中正确的是(F表示物体所受合力,x表示物体的位移) （）A B C D.9如图1所示,在光滑水平面上有一质量为m1的足够长的木板,其上叠放一质量为m2的木块．假定木块和木板之间的最大静摩擦力和滑动摩擦力相等．现给木块施加一随时间t增大的水平力F＝kt(k是常数),木板和木块加速度的大小分别为a1和a2.下列反映a1和a2变化的图线中正确的是A．B C D10.固定光滑细杆与地面成一定倾角，在杆上套有一个光滑小环，小环在沿杆方向的推力F 作用下向上运动，推力F与小环速度v随时间变化规律如图所示，取重力加速度g＝10 m/s2。
人教版2019高中物理4.3牛顿第二定律 课件(共25张PPT)
FN
分析小车的受力
f
a2
mg
a1-a2=a合 F
a1
独立性
物体实际的加速度为每个力产生的加速度的矢量和
二、对牛顿第二定律的理解： 1、同体性： 即 F、m 、a是对应同一个物体或系统而言的 2、矢量性： 物体受力方向决定物体的加速度方向，加速度
a 的方向与力F的方向是一致的
3、同时性： F、a是对应同一时刻 5、因果性：力是产生加速度的原因，力决定加速度
4、独立性：分力产生分加速度，合力产生合加速度
项目 公式类别 对应关系
定义式
决定式
a与 没有 a与F有瞬时对 直接对应关系 应关系
基础训练1：根据牛顿第二定律，下列叙述正确是（ ） A、只要物体受力就有加速度 B、只要合力不为零就有加速度 C、如果物体质量很小，哪怕所受合力为零，也会有加速度 D、物体的加速度与其质量成正比，与所受合力成反比
F
1
F
2
课后训练4：质量为m的物体从高处由静止释放后竖直下落， 在某一时刻受到的空气阻力为f，加速度为 a＝ g，则f的 大小为多少？
二、对牛顿第二定律的理解： 1、同体性： 即 F、m 、a是对应同一个物体或系统而言的 2、矢量性：物体受力方向决定物体的加速度方向，加速度
a 的方向与力F的方向是一致的
F发生变化时，a随即也要发生变化， 即:a与F同生,同灭,同变化.
同时性
思考4：牛顿第二定律中指出加速度与力成正比， 能否说成力与加速度成正比，为什么？
不能，力是产生加速度的 原因，力决定加速度
因果性
思考5：一恒力F作用在质量为m的小车上，小车沿着粗 糙地面向右做匀加速直线运动，是否只有一个加速度?
的速度时关闭发动机，经过t=70s停FN下来，汽车受到的阻力F阻是多少？
牛顿第二定律专题(高清图)
牛顿运动定律专题一（第12讲）一、斜面问题1.(2013重庆理综) 图1为伽利略研究自由落体运动实验的示意图，让小球由倾角为θ的光滑斜面滑下，然后在不同的θ角条件下进行多次实验，最后推理出自由落体运动是一种匀加速直线运动。
分析该实验可知，小球对斜面的压力、小球运动的加速度和重力加速度与各自最大值的比值y随θ变化的图像分别对应图2中的（）A．①、②和③B．③、②和①C．②、③和①D．③、①和②二、等时圆问题2．如图所示，ad、bd、cd是竖直面内三根固定的光滑细杆，a、b、c、d位于同一圆周上，a点为圆周的最高点，d点为最低点。
每根杆上都套着一个小滑环(图中未画出)，三个滑环分别从a、b、c处释放(初速为0)，用t1、t2、t3依次表示滑环到达d所用的时间，则（）A．t1 < t2 < t3B．t1 > t2 > t3C．t3 > t1 > t2D．t1 = t2 = t3变式1：如图所示，oa、ob、oc是竖直面内三根固定的光滑细杆，O、a、b、c、d位于同一圆周上，d点为圆周的最高点，c点为最低点。
每根杆上都套着一个小滑环(图中未画出)，三个滑环都从o点无初速释放，用t1、t2、t3依次表示滑环到达a、b、c所用的时间，则( )A．t1 = t2 = t3B．t1 > t2 > t3C．t1 < t2 < t3D．t3 > t1 > t2变式2：有三个光滑斜轨道1、2、3,它们的倾角依次是60°、45°和30°。
这些轨道交于O点.现有位于同一竖直线上的3个小物体甲、乙、丙，分别沿这3个轨道同时从静止自由下滑,如图所示。
物体滑到O点的先后顺序是（）A.甲最先，乙稍后,丙最后B.乙最先，然后甲和丙同时到达C.甲、乙、丙同时到达D.乙最先，甲稍后，丙最后三、连接体问题3．如图所示，质量形状均相同的木块紧靠在一起，放在光滑的水平面上，现用水平恒力F推1号木块，使10个木块一起向右匀加速运动，则2号木块对3号木块的推力为___________，4号木块对3号木块的推力为___________.4．一根质量分布均匀的长绳AB，在水平外力F的作用下，沿光滑水平面做直线运动，如图甲所示．绳内距A端x处的张力T与x的关系如图乙所示，由图可知（）A．水平外力F=6 NB．绳子的质量m=3 kgC．绳子的长度l=2mD．绳子的加速度a=2m/s25. 放在粗糙水平面上的物块A 、B 用轻质弹簧秤相连，如图所示，物块与水平面间的动摩擦因数均为μ，今对物块A 施加一水平向左的恒力F ，使A 、B 一起向左匀加速运动，设A 、B 的质量分别为m 、M ，则弹簧秤的示数（ ）A.mMF B.m M MF + C.M m g m M F )(+-μ D.M m M g m M F ++-)(μ 6．如图所示，光滑水平面上质量分别为m 和m 2的四个木块，其中两个质量为m 的木块间用一不可伸长的轻绳相连，木块间的最大静摩擦力是mg μ. 现用水平拉力F 拉其中一个质量为m 2的木块，使四个木块以同一加速度运动，则轻绳对m 的最大拉力为（ ）A ．53mg μB ．43mg μ C ．23mg μ D ．mg μ3变式1．如图所示，光滑水平面上放置质量分别为m 、2m 和3m 的三个木块，其中质量为2m 和3m 的木块间用一不可伸长的轻绳相连，轻绳能承受的最大拉力为T 。
高中物理必修二第四章—4.11牛顿第二定律应用之六(图像问题)
例题3：一轻绳绕过一光滑的定滑轮，两端各系一物
体，质量分别为m1和m2。m1放在地面上，m2悬挂
着。现逐渐改变m2的质量，得到m1的加速度a大小
与m2的关系图像大体是下图中的D（
）
例题4 物体A、B、C均静止在同一水平面上，它们
的质量分别为mA、mB、mC，现分别对它们施加一 水平拉力F的作用，得到三个物体的加速度a与拉力F
1 2
1
0.5
1 2
1
0.25
m
1.125m
解：(1).在6～9s内物体匀速运动,
则物体所受滑动摩擦力：f F 4N
(2).由于 图象的斜率就是物体的加速度 则：a=2m/s2.
(3).在3～6s内，由：F－f=ma，
得：m=1kg
例题2 ：一宇宙空间探测器，从某星球表面竖直升空， 假设探测器的质量恒为1500kg，发动机产生的推动 力恒定，探测器升空到某一高度时，发动机突然关 闭。下图为探测器升空时的v-t图，请根据图像求解 下列问题。 ⑴探测器在该星球表面上升的最大高度。 ⑵该星球表面的重力加速度和发动机的推动力。
的关系图像，如图所示，其中A、B两直线平行。则
下列由图像得出的关系式正确的有Ｂ：D（
）
A、μA=μB=μC B、μA=μC<μB。 C、 mA<mB<mC。 D、 mA=mB<mC
例题5：如图甲所示，一轻质弹簧，下端固定在水平 地面上，上端放一物体(与弹簧未连接)，现给物体一 个竖直向上的拉力F，使物体从静止开始向上做匀加 速直线运动，拉力F与物体的位移关系如图乙所示。 g=10m/s2。则下来说法正确的有：B( D )
牛顿第二定律解决图像专题
2013-2014学年度???学校3月月考卷1．一物块以某一初速度沿粗糙的斜面向上沿直线滑行，到达最高点后自行向下滑动，不计空气阻力，设物块与斜面间的动摩擦因数处处相同，下列哪个图像能正确地表示物【解析】分析物体上滑和下滑的受力即可。
物体上升时的加速度为 a 上＝(mgsinθ＋umgcosθ)/m=gsinθ＋ugcosθ，物体下滑时的加速度为 a 下＝(mgsinθ-u mgcosθ)/m =gsinθ-ugcosθ。
而上升的最大距离和物体下滑的距离相等，所以，上升时间要小于下划时间。
并且，由于物体与斜面之间存在摩擦，所以物体滑回到出发位置时的速度大小肯定小于上滑的初速度，所以，在四个图中只有C 图符合要求。
故本题选C 。
2．在无风的情况下，跳伞运动员从水平飞行的飞机上跳伞，下落过程中受到空气阻力，下列描绘下落速度的水平分量大小x v 、竖直分量大小y v 与时间t 的图像，可能正确的是【答案】B【解析】跳伞运动员水平方向初速度为飞机的速度，水平方向受到空气阻力作用，必定减速运动，由于空气阻力与速度有关，加速度越来越小，故运动员做加速度减小的减速运动，B 对。
3．放在水平地面上的物体，受到水平拉力作用，在0—6s 内其速度－时间图象和力F 的功率－时间图象如图所示，则物体的质量为:（g=10m/s 2）（ ）A ．kg 35B ．kg 910 C ．kg 53 D ．kg 109 【答案】B-1【解析】分析速度图像知道，0-2s内的做匀加速的加速度大小a=3m/s2，设牵引力为F1；2-6s内做匀速的速度v=6m/s，设牵引力为F2，由牛顿第二定律得F1-f=ma，F2-f=0；F1=P1/v，F2=P2/v，(P1=30W，P2=10W)，解得m=10/9kg4．如图所示，绘出一辆电动汽车沿平直公路由静止启动后，在行驶过程中速度v与牵引力的倒数1F的关系图像，若电动汽车的质量为3110kg⨯，额定功率为4210W⨯，最大速度为v2，运动中汽车所受阻力恒定，则以下说法正确的是（）A．AB段图像说明汽车做匀加速直线运动B．BC段图像说明汽车做匀加速直线运动C．v2的大小为15m/sD．汽车运动过程中的最大加速度为2m/s2【答案】AD【解析】略5．如图，一物体以某一初速度沿固定的粗糙斜面向上沿直线滑行，到达最高点后，又自行向下滑行，不计空气阻力，物体与斜面间的摩擦因数处处相同，下列图像能正确表示这一过程速率与时间关系的是：【答案】C【解析】略6．物体A、B、C静止在同一水平地面上，它们的质量分别为m a、m b、m c，与水平地面的动摩擦因数分别为μa、μb、μc，用平行于水平面的拉力F分别拉动物体A、B、C，所得的加速度a与拉力F之间的关系如图对应的直线甲、乙、丙所示，其中甲、乙两直线平行。
专题06 牛顿第二定律与图像
专题06 牛顿第二定律与图像一、单项选择题1．【2016·海南卷】沿固定斜面下滑的物体受到与斜面平行向上的拉力F 的作用，其下滑的速度–时间图线如图所示。
已知物体与斜面之间的动摩擦因数为常数，在0~5 s 、5~10 s 、10~15 s 内F 的大小分别为F 1、F 2和F 3，则（）A ．F 1<F 2B ．F 2>F 3C ．F 1>F 3D ．F 1=F 3【答案】A2．【2013·浙江卷】如图所示，水平板上有质量m =1.0kg 的物块，受到随时间t 变化的水平拉力F 作用，用力传感器测出相应时刻物块所受摩擦力F f 的大小。
取重力加速度g =10m/s 2。
下列判断正确的是（）A ．5s 内拉力对物块做功为零B ．4s 末物块所受合力大小为4.0NC ．物块与木板之间的动摩擦因数为0.4D ．6s-9s 内物块的加速度的大小为2.0m/s 2 【答案】D【解析】根据图像，最大静摩擦力为4N 。
4s 后，物体受到拉力F 大于4N ，开始运动，所以5s 内拉力做功不为零，A 错误；4s 末，物体所受合力为零，B 错误；物体所说滑动摩擦力为f F =3N ，质量m=1.0kg ，根据滑动摩擦力公式求出块与长木板间的动摩擦因数f-=mF F μ=0.3，C 选项错误；6-9s 内，物体的加速度f 5-3a==m/s=2.0m/s m 1F F -，D 正确。
3．【2013·重庆卷】图1为伽利略研究自由落体运动实验的示意图，让小球由倾角为θ的光滑斜面滑下，然后在不同的θ角条件下进行多次实验，最后推理出自由落体运动是一种匀加速直线运动。
分析该实验可知，小球对斜面的压力、小球运动的加速度和重力加速度与各自最大值的比值y 随θ变化的图像分别对应题4图2中的（）A ．①、②和③B ．③、②和①C ．②、③和①D ．③、①和② 【答案】B4．【2014·重庆卷】以不同初速度将两个物体同时竖直向上抛出并开始计时，一个物体所受空气阻力可忽略，另一物体所受空气阻力大小与物体速率成正比，下列用虚线和实线描述两物体运动的v t -图像可能正确的是（）【答案】D【解析】竖直上抛运动不受空气阻力，做向上匀减速直线运动至最高点再向下自由落体运动，v t -图象时倾斜向下的直线，四个选项均正确表示；考虑阻力f kv =的上抛运动，上升中=mg kva m+上，随着v 减小，a 上减小，对应v t -图象的斜率减小，选项A 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
牛顿第二定律应用——图像专题
学习目标：
1．进一步理解牛顿第二定律；
2．理解图像的物理意义；
3．会结合图像求解动力学问题。
重点：理解牛顿第二定律，并结合图像求解动力学问题
难点：学生能力培养
一、牛顿运动定律中的图象
图象能形象的表达物理规律，能直观地描述物理过程，能鲜明地表示物理量之间的关系。
应用图象，不仅能进行定性分析、比较、判断，也适宜于定量计算、论证，而且通过图象的启发常能找到巧妙的解题途径。
因此，理解图象的物理意义，自觉地运用图象分析表达物理规律，是十分必要的。
当然，牛顿第二定律与图象的综合问题也是近年来高考的重点和热点。
一)、理解图象的轴、点、线、截、斜、面六大功能
1、轴：弄清直角坐标系中，横轴、纵轴代表的含义，即图像是描述哪两个物理量间的关系，是位移—时间关系？还是速度—时间关系？等等……同时注意单位及标度。
2、点：物理图像上的“点”代表某一物理状态，要弄清图像上任一点的物理意义，实质是两个轴所代表的物理量的瞬时对应关系，如代表t时刻的位移s，或t时刻对应的速度等等．在图象中我们着重要了解截距点、交点、极值点、拐点等这些特殊点的物理意义。
3、线：图像上的一段直线或曲线一般对应一段物理过程，给出了纵轴代表的物理量随横轴代表的物理量的变化过程．
4、截：即纵轴截距，一般代表物理过程的初状态情况，即时间为零时的位移或速度的值．当然，对物理图像的全面了解，还需同学们今后慢慢体会和提高，如对矢量及标量的正确处理分析等等……
5、斜：即斜率，也往往代表另一个物理量的规律，看两轴所代表物理量的变化之比的含义．同样可以从物理公式或单位的角度分析，如s—t图像中，斜率代表速度等等……
6、面：图像和坐标轴所夹的“面积”常与某一表示过程的物理量相对应，如能充分利用“面积”的这一特点来解题，不仅思路清晰，而且在很多情况下可以使解体过程得到简化，起到比解析法更巧妙、更灵活的独特效果。
如速度--时间图像与横轴所围面积为物体在这段时间内的位移，看两轴代表的物理量的“积”有无实际的物理意义，可以从物理公式分析，也可从单位的角度分析，如s—t图像“面积”无实际意义，不予讨论。
二）、求解图象问题的思路
1．常见图象
动力学中常见的有a－F、a－1/m、F－t、v－t、x－t图象等，我们可抓住图象的斜率、截距、面积、交点、拐点等信息，结合牛顿第二定律和运动学公式来分析解决问题。
2．求解图象问题的思路：
(1)确定研究对象并分析其受力情况和运动情况；
(2)建立直角坐标系求合力（一般让x 轴沿着a的方向）；
(3)分析图象获取所需信息：
通常在a－F图象中找出a与F的对应值；在a－1/m图象中找出a与m的对应值；
在F－t图象中找出F在相应时刻的值；在v－t和x－t图象中求出a的值。
(4)根据牛顿第二定律列方程求解。
s
s
152二、例题分析
例1：一个放在水平桌面上质量为2kg 原来静止的物体，受到如图所示方向不变的合外力作用，则下列说法正确的是（ ）
A ．在t =2s 时，物体的速率最大
B ．在2s 内物体的加速度为5m/s 2
C ．在2s 内物体运动的位移为10m
D ．0~2s 这段时间内作减速运动
例2：将物体竖直上抛，假设运动过程中空气阻力不变，其速度–时间图象如图所示，则物体所受的重力和空气阻力之比为（ ） A ．1:10 B ．10:1
C ．9:1
D ．8:1
例3：（2004全国2）放在水平地面上的一物块，受到方向不变的水平推力F 的作用，F 的大小与时间t 的关系和物块速度v 与时间t 的关系如图所示。
取重力加速度g ＝10m/s 2。
由此两图线可以求得物块的质量m 和物块与地面之间的动摩擦因数μ分别为（ ） A ．m ＝0.5kg ，μ＝0.4 B ．m ＝1.5kg ，μ＝ C ．m ＝0.5kg ，μ＝0.2 D ．m ＝1kg ，μ＝0.2
例4：.一质量为m ＝40 kg 的小孩子站在电梯内的体重计上。
电梯从t ＝0时刻由静止开始上升，在0到6 s 内体重计示数F 的变化如图所示。
试问：在这段时间内电梯上升的高度是多少？(取g ＝10m/s 2)。
