但转速单闭环系统并不能充分按照理想要求控制电流（或电磁转矩）的动态过程。

对于经常正、反转运行的调速系统，缩短起、制动过程的时间是提高生产率的重要因素。

在起动（或制动）过渡过程中，希望始终保持电流（电磁转矩）为允许的最大值，使调速系统以最大的加（减）速度运行。

当到达稳态转速时，最好使电流立即降下来，使电磁转矩与负载转矩相平衡，从而迅速转入稳态运行。

这类理想启动过程示意下图1所示。

图1 单闭环调速系统理想启动过程启动电流呈矩形波，转速按线性增长。

这是在最大电流（转矩）受限制时调速系统所能获得的最快的起动（制动）过程。

下面我们引入了一种双闭环系统来对控制系统进行优化。

第二章主电路结构选择目前具有多种整流电路，但从有效降低脉动电流保证电流连续和电动机额定参数的情况出发本设计选用三相桥式全控整流电路，其原理如图2-1所示，习惯将其中阴极连接在一起到3个晶闸管（531,,VT VT VT ）称为共阴极；阳极连接在一起的3个晶闸管（642,,VT VT VT ）称为共阳极，另外通常习惯晶闸管从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a,b,c 三相电源相接的3个晶体管分别是531,,VT VT VT ,共阳极组中与a,b,c 三相电源相接的3个晶闸管分别是642,,VT VT VT 。

图2-1 三相桥式全控整流电路原理图其工作特点为：1）每个时刻均需2个晶闸管同时导通，形成向负载供电的回路，其中1个晶闸管是共阴极组的，1个是共阳极组的，且不能为同一相的晶闸管。

晶闸管直流电动机不可逆调速系统设计.docx

课程设计任务书一、课题晶闸管直流电动机不可逆调速系统设计二、设计意义及目的通过课程设计，一方面是学生对本课程所学内容加深理解，另一方面让学生熟悉工程设计的过程、规范和方法，能正确查阅技术资料、技术手册和标准，培养学生工程设计能力。

三、设计技术数据及要求1. 直流电动机额定数据：P N=3KW，U N=220V，I N=17.5A，n N=1500r/min。

2. 主电路中，晶闸管要有过电压、过电流及抑制其正向电压上升率、正向电流上升率的保护电路。

3.选择合适的晶闸管触发电路。

四、设计内容1.系统调速方案的确定。

2.主电路的选择与计算：a.整流变压器次级电压的计算，整流变压器次级电流及变压器容量的计算；b.电枢整流桥路中晶闸管额定电压和额定电流的计算,以及晶闸管型号的确定。

C.电枢电感M L的计算，整流变压器漏电感B L的计算。

3.主电路中各种保护电路的选用及元件参数计算。

五、设计任务1、设计任务书2、摘要3、目录4、整流装备方案的选择5、系统设备（元件）的选择与效验6、参考文献7、后记（收获和体会）六、主要参考资料《电力电子技术》黄家善机械工业出版社《电力拖动自动控制系统》陈伯时机械工业出版社七、时间：二周摘要直流电动机具有良好的起、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到应用。

晶闸管问世后，生产出成套的晶闸管整流装置，组成晶闸管—电动机调速系统（简称V-M 系统），和旋转变流机组及离子拖动变流装置相比，晶闸管整流装置不仅在经济性和可靠性上都有很大提高，而且在技术性能上也显示出较大的优越性。

本文首先明确了设计的任务和要求，在了解了转速电流双闭环直流调速系统的调速原理后依次对晶闸管相控整流调速系统的主电路，保护电路，检测电路和触发电路进行了设计，并且计算了相关参数。

最后给出了这次设计的心得体会，参考文献和系统的电气总图。

目录设计任务及要求 (Ⅰ)摘要Ⅲ第一章晶闸管直流电动机不可逆调速系统概述第一节双闭环直流调速系统的组成 (1)第二节双闭环直流调速系统的静特性 (3)第二章系统主电路原理分析 (4)第一节晶闸管直流电动机不可逆调速系统原理4第二节总体方案 (5)第三节三相桥式全控整流电路 (7)第三章系统参数计8第一节整流变压器参数计算 8第二节晶闸管参数计算9第三节其他参数计算10第四章保护电路 (11)第一节过电压保护 (11)第二节过电流保护 (14)第五章系统控制电路设计 (16)第一节信号检测电路设计 (16)第二节系统调节器 (16)第三节触发电路 (17)后记 (20)参考文献21附录：电气原理总图22第一章晶闸管直流电动机不可逆调速系统概述直流调速系统通过调节控制电压U c就可改变电动机的转速。

晶闸管双闭环不可逆直流调速系统分析

晶闸管双闭环不可逆直流调速系统摘要：晶闸管双闭环不可逆直流调速系统具有优良的静态和动态特性，它被广泛地应用于一般生产机械需要动力的场合，是应用最广的调速系统之一。

本文所论述的晶闸管双闭环不可逆直流调速系统。

主电路设计是依据晶闸管-电动机系统组成，其系统由整流变压器、晶闸管整流调速装置、平波电抗器和电动机等组成。

通过三相可控整流电流调整直流电机电枢电压,以达到调速的目的,同时拥有电流和转速反馈,通过电流返馈可使电机以最大的电流启动或提速,而转速反馈使转速稳定。

系统采用双闭环控制具有优良的静态和动态特性。

关键字：直流调速双闭环PI调节前言直流调速系统，特别是双闭环直流调速系统是工业生产过程中应用最广的电气传动装置之一。

广泛地应用于轧钢机、冶金、印刷、金属切削机床等许多领域的自动控制系统中。

在工业生产中，需要高性能速度控制的电力拖动场合，直流调速系统发挥着极为重要的作用，高精度金属切削机床，大型起重设备、轧钢机、矿井卷扬、城市电车等领域都广泛采用直流电动机拖动。

特别是晶闸管一直流电动机拖动系统、具有自动化程度高、控制性能好、起动转矩大，易于实现无级调速等优点而被广泛应用。

本文主要是根据三相全波全控整流电路的原理，选择合适的变压器、晶闸管、平波电抗器以及晶闸管保护、触发电路，组成整流电路。

控制电路则采用转速负反馈和PI调节的单闭环调速系统可以实现转速的无静差。

此外，我们希望系统在启动时，一直能有电机过载能力允许条件下的最大电流，电机有最大的启动转矩和最短的启动时间，这需要采用电流负反馈来实现。

为了实现转速电流双闭环控制，应采用两个调节器分别对转速和电流进行调节。

为了获得良好的静态和动态性能，转速和电流两个调节器都采用PI调节器。

11、晶闸管双闭环不可逆直流调速系统的构成1.1转速、电流双闭环系统结构TA—交流变换器—速度调节器ACR—电流调节器ASR —速度反馈信号U*n—给定速度信号UnTG —测速发电机—电流反馈信号U*i—给定电流信号Ui 转速、电流双闭环调速系统结构图图1-1另一个是用, PI 调节器, 一个是用于转速调节的转速调节器该系统有两个输出限幅值其输出均有限幅, 两个调节器串级连接, , 于电流调节的电流调节器故把转速负反馈组成Umi。

单相可控晶闸管直流电动机不可逆调速系统主电路设计

单相可控晶闸管直流电动机不可逆调速系统主电路设计1. 设计任务设计⼀个单向可控晶闸管直流电动机不可逆调速系统的主电路直流电机：额定功率：P=3KW ，额定电压：U220V ，额定电流：17.5A ，额定转速：1500，励磁电流：1.11V ，电枢回路电阻：1.2Ω，启动电流：30A 负载电流为30A 时电流仍连续 2. 设计内容1) 确定调速系统控制⽅案 2) 主电路选择与计算 3) 调速系统⽅案的选择 4) 绘制电⽓系统原理图 3.调速系统⽅案的选择 3.1直流电动机的选择根据负载功率和额定转速的要求，查产品⽬录，依据(1.1~1.3)NLP P=原则及过载要求，选取：型号：额定功率：3KW额定电压：220V 额定电流：17.5A 额定/弱磁转速：1500r/min 励磁电流：1.11A 电枢回路电阻：1.2Ω 3.2电动机供电⽅案的选择与交流机组（主控制电路主要是通过接触器来控制的）相⽐，晶闸管可控整流装置⽆噪声、⽆磨损、响应快、体积⼩、重量轻、投资省；⽽且⼯作可靠、功耗⼩、效率⾼，因此采⽤晶闸管可控整流装置供电。

本设计选⽤的是中⼩型直流电动机，功率低，故可选⽤单相整流电路。

⼜因本系统设计是不可逆系统，所以可选⽤单相半控桥整流电路，这样不仅使控制电路⼤⼤简化，⽽且若控制电路安排合理可以减少电⼦元件的个数，即应⽤桥式电路中整流⼆极管代替续流⼆极管。

这就要求将整流⼆极管和晶闸管分别放在⼀侧，当电路没有触发的时候整流⼆极管做续流作⽤。

直流电动机的额定电压为440V，直接⽤电⽹供电是很难达到要求，同时为了防⽌电动机启动与制动对电⽹的⼲扰，需要将电压升⾼并且能够和电⽹隔离提⾼功率因数，因此选⽤本设计采⽤整流变压器供电⽅式。

对于⼩功率的直流电动机直流调速系统⼀般采⽤减压调整⽅案，保持磁通不变，因此励磁绕组可采⽤单相不控整流电路供电。

为保证直流电动机正常⼯作采⽤先加励磁电源，后加电枢电压的原则。

为了防⽌电动机在运⾏过程中因励磁过⼩⽽造成转速过⾼或电流过⼤的现象，常在励磁回路中设有弱磁保护环节，即增加⽋电流继电器。

晶闸管直流电动机调速系统的设计

晶闸管直流电动机调速系统的设计摘要：该系统以可控硅三相桥式全控整流电路构成系统的主电路，采用同步信号为锯齿波的触发电路，本触发电路分成三个基本环节：同步电压形成、移相控制、脉冲形成和输出。

此外，还有双窄脉冲形成环节。

同时考虑了保护电路和缓冲电路，通过参数计算对晶闸管进行了选型，也对直流电动机进行了简单的介绍。

关键词：可控整流晶闸管触发电路缓冲电路保护电路1 设计的性质和目的半导体变流技术自六十年代出现以来获得迅速发展，它的应用日益广泛，已深入各工业电气自动化领域，成为机电一体化的重要组成部分. 晶闸管可控整流直流电动机调速系统是半导体技术的一种应用类型，它具有高效率无级调速的优点。

本设计中的调速系统在矿山牵引，运输和包装机械中应用十分广泛，直流电动机具有良好的起动性和调速性能，它的特点是起动转距大，能在宽广的范围内平滑，经济地调速，转速容易控制，调速后的效率仍然很好。

本设计中的电动机参数自动测试系统适用于晶闸管-直流电动机系统，而且也适用于其他运动控制系统，过程控制系统或机电控制系统。

直流电机有三种控制方式，即控制电枢电压改变电动机的转速，控制电动机励磁电流改变电动机的转速以及电枢串电阻调速。

1)单向驱动用晶闸管控制直流电动机时功率较小的电动机采用单相电源，功率较大电动机的主回路采用三相以上电源。

一般都有整流变压器，但有不同相数和接法大部分采用三相桥式连接。

电动机以最低速度连续运行时，电流不容易连续，高精度控制时，如果负载电路不连续，相当于电枢电阻增大，为此可在主电路中接入较大电感，防止电流断续，但控制时间常数会增大。

2)双向驱动如果需要双向驱动直流电动机时，可采用双组反相并联的整流电路。

第一组整流电路使电动机正转，第二组整流电路使电动机反转或正向制动，具有使电动机双向运行的良好功能。

要使电动机正反转，就要求晶闸管控制电路使整流器输出加到电动机的电压可反向，或者加到励磁电路上的电压可反向。

可以采用接触器使电动机电压反向，这种方式不需要环流控制，控制简单，廉价，经常采用。

晶闸管—直流电动机调速仿真论文

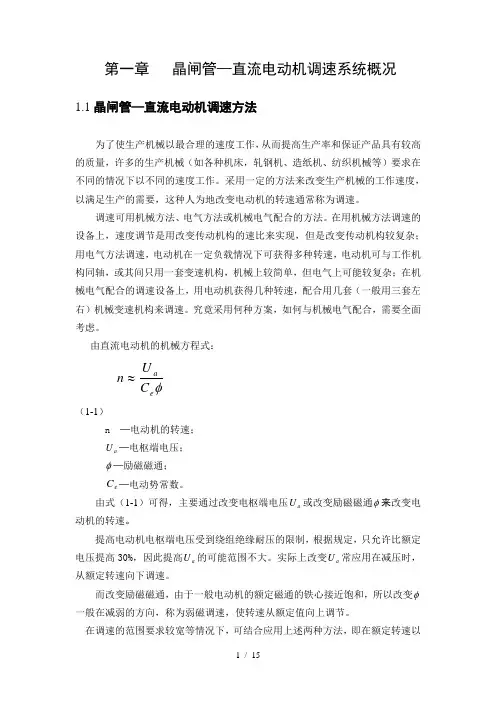

第一章晶闸管—直流电动机调速系统概况1.1晶闸管—直流电动机调速方法为了使生产机械以最合理的速度工作，从而提高生产率和保证产品具有较高的质量，许多的生产机械（如各种机床，轧钢机、造纸机、纺织机械等）要求在不同的情况下以不同的速度工作。
