(完整版)画法几何及机械制图试题及答案
《画法几何及机械制图习题集》参考标准答案
72
精模选型ppt 答案 目录 上页 下页 退出 84
73
精模选型ppt 答案 目录 上页 下页 退出 85
74
精模选型ppt 答案 目录 上页 下页 退出 86
75
精模选型ppt 答案 目录 上页 下页 退出 87
76
精模选型ppt 答案 目录 上页 下页 退出 88
77
件2
件9
件7
件1
14
精模选型ppt 答案 目录 上页 下页 退出 26
15
模型
模型 精选ppt 答案 目录 上页 下页 退出 27
16
精模选型ppt 答案 目录 上页 下页 退出 28
17
精模选型ppt 答案 目录 上页 下页 退出 29
18
精模选型ppt 答案 目录 上页 下页 退出 30
19
精模选型ppt 答案 目录 上页 下页 退出 31
82
1号 填空 精模选型ppt 读图 目录 上页 下页 退出 94
83
9、10号 填空 精模选型ppt 读图 目录 上页 下页 退出 95
84
7号
8号 填空 精模选型ppt 读图 目录 上页 下页 退出 96
85
精选ppt 答案 目录 上页 下页 退出 97
86
精选ppt 模型 目录 上页 下页 退出 98
43
模型
模型
精选ppt 答案 目录 上页 下页 退出 55
44
精模选型ppt 答案 目录 上页 下页 退出 56
45
精模选型ppt 答案 目录 上页 下页 退出 57
46
模型
模型
模型
精选ppt 答案 目录 上页 下页 退出 58
(完整版)画法几何及机械制图试题及答案
组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。
组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。
形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。
共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。
相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。
图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。
长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。
形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。
B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。
A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
画法几何及机械制图习题集完整答案第一、二、三章
△ZAD
ad
X b
a d′ a
a′ a
c
O 共有四解 当BC的a=30°时只有两解 当a﹥30°则无解。
a
3—22 直线AB 上一点C距点A为30mm，过点C作直线AB的垂线， 且与直线EF相交，求作该直线的两面投影。
a′ e′
k′ c′
f′ b′
X
c a e
b k b1 ′ c1′
O
f
f1′ k1 ′
(2) b′
a′ c′
a′
△Z
c′
d′ d′
X
b 实长
O
X
b′ 实长
O d
d a c
△Z
a (b) c
3—19 水平线AK是等腰三角形△ABC底边BC的高，点B在V面 前方10mm，点C在H面内，求作△ABC的两面投影。
b′
k′ X
a′
c′
b
a
10
O
k
c
3—20 已知正方形ABCD的一边BC在MN上，求作该正方形的两面投影。
Z
a′
a〞
30°30°
X
O
YW
a
该直线为侧平线
YH
3—12 过点A作直线段，使它的实长为30mm,α=30°，β=45°。 问有几个答案？（思考题：当α+β﹥90°时，有无答案？）
b′ a′ b′
△Z △Z 30
△Z 30°
LH
b′ X
b
b′ O
b 30 △Y 45° LV
a
b b
有四个答案 当α+β﹥90°时， 无答案
e1′ a1′
30
3—23 已知等边三角形ABC的C点在V面内，求作此三角形的两面投影，问有 几个答案？若ab按箭头方向平移，移至何处时，只有一个答案，再移动时， 情况如何？ b1 a1 ab按箭头方向平 X1 b′
画法几何及机械制图习题集参考答案完整
画法几何及机械制图习题集参考答案完整一、绘制直线1. 给定一条线段AB，要求在该线段的中点画一条与该线段垂直的直线。
解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AB长度的一半为半径，画一个圆。
圆与线段AB的交点D和E分别连接，DE即为所求的与线段AB垂直的直线。
2. 给定线段AB和一点P，在点P处作一条与线段AB平行的直线。
解析：首先，在点P处作一条与线段AB相交且垂直于线段AB的直线。
然后，从线段AB上任取一点Q，再画一条过点Q且平行于上一条直线的直线。
两条直线的交点即为所求的与线段AB平行的直线。
二、绘制圆1. 给定两点A和B，要求画一条以线段AB为直径的圆。
解析：首先，找到线段AB的中点C，然后以C点为圆心，线段AC或BC的长度为半径，画一个圆。
2. 给定一点O和一条线段AB，要求在点O处画一条过点O的直径为线段AB的圆。
解析：首先，以点O为圆心，线段OA或OB的长度为半径，画一个圆，交线段OA或OB于C点和D点。
然后，连接C点和D点，CD即为所求的直径。
三、绘制平行线与垂直线1. 给定一条直线L和一点P，在点P处作一条与直线L平行的直线。
解析：首先，以点P为圆心，取一个任意半径，画一个圆。
然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。
新圆与直线L 的交点即为所求的与直线L平行的直线。
2. 给定一条直线L和一点P，在点P处作一条与直线L垂直的直线。
解析：首先，以点P为圆心，取一个任意半径，画一个圆。
然后，以圆上一点Q为心，半径为PQ的长度，画一个新的圆。
新圆与直线L 的交点即为所求的与直线L垂直的直线。
四、绘制角1. 给定两条直线L1和L2，在它们的交点处作一个角。
解析：首先，画出直线L1和L2，并找出它们的交点O。
然后，以点O为圆心，画一个任意大小的圆。
圆与直线L1和L2的交点分别为点A和点B，连接AO和BO，即为所求的角。
2. 给定一条直线L和两点A、B，要求画出以直线L为边，以线段AB为底的角。
画法几何与机械制图_习题集(含答案)
《画法几何与机械制图》课程习题集一、填空题11.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
2.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
3.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
4.注出P、Q平面和AB、CD直线的另二个投影，并按它们对投影面的相对位置填空。
5.判断并填写两直线的相对位置关系。
二、综合设计题6.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
7.分析下列螺纹及其连接的错误，在其右方做出正确的视图。
8.读懂拨叉图，并填空：1、图中B—B是断面图；K是视图；2、在图上标出零件长、宽、高三个方向的尺寸基准；3、零件属于类零件，这种零件一般需要的视图表示，其材料是（写出牌号）；4、图中右上角符号“”表示。
9.读懂轴的零件图，填空并补画出断面图B-B。
1、表达轴类零件结构一般采用个基本视图，此视图必定是视图。
2、该零件要求表面粗糙度的最小值是。
3、在图中用箭头和指引线指出高度和宽度尺寸基准。
4、6φ表示。
26k5、该零件的AA-是断面图，该零件有个退刀槽，6、图右上角表示。
7、补画出轴上（B-B）断面图。
10.读懂下面阀杆的零件图，并填空：1、该零件长度方向的尺寸基准是、高度方向的尺寸基准是。
2、图中右上角注出的“其余”的含义是。
3、图中尺寸12是；50是；SR20是。
（总体尺寸、定位尺寸或者定形尺寸）4、11表示基本尺寸是，基本偏差代号是，公差等级代号是。
18d5、阀杆零件的材料是（填牌号）。
三、作图题111.分析下列形体，标注其尺寸（从图中直接量取，取整数）。
12.对下面的形体进行尺寸标注（取整，四舍五入）。
13.分析下列形体，标注其尺寸（从图中直接量取，保留一位小数）。
14.标注组合体的尺寸（取整数，四舍五入）。
15.对下面形体进行尺寸标注（取整，四舍五入）。
16.读懂两视图，补画第三视图。
画法几何及机械制图试卷及答案((完整版))
2．
五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线
八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？
4.M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.左视图外形略
6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；
后者表示，是由不去除材料的方法获得的零件表面。
XXXXXXXX大学试卷(3)
机械工程系机械制造工艺与设备专业画法几何及机械制图课程
班级姓名学号得分
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），
4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
二、已知平面的两面投影，完成其第三面投影。（10分）
二、作平面四边形ABCD的投影。(10分)
三、完成下列各形体的投影。(12分，每题6分)
1．2．
四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)
1．
2．
五、在指定位置将主视图画成全剖视图。(10分)
六、在指定位置将主视图画成剖视图。(10分)
七、补全螺栓连接图中所缺的图线。(10分)
八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)
画法几何及机械制图考试试卷(附答案)

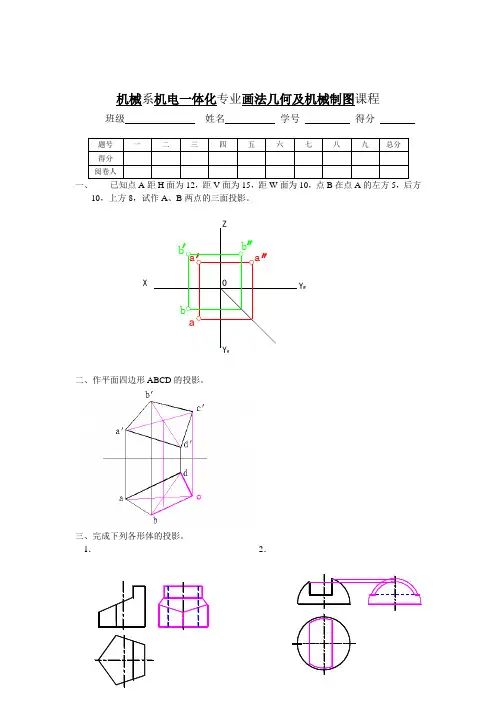

画法几何及机械制图考试试卷（附答案）一、求投影1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
2.作平面四边形ABCD的投影。
3．完成下列形体的投影。
（1）（2）4．作水平线AB的三面投影。
已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
ZoX Y WY H5．已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
6．在平面ABC内作一条水平线，使其到H面的距离为10mm。
7．作平面△ABC和平面△EFG的交线，并判别可见性。
8．在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
9．作直线和平面的交点，并判别可见性。
二、补试图1．根据给出的视图，补画第三视图（或视图所缺的图线）。
（1）（2）2．根据已知视图补画第三视图或视图中所缺的图线。
（2）3．根据给出的视图，补画第三视图或视图中所缺的图线。
（1）4．补画视图中的缺线5．根据给出的视图，补画第三视图或视图中所缺的图线。
（1）（2）（6图中的缺线。
７．补全螺栓连接图中所缺的图线。
８．在指定位置画出剖面图(键槽深为3mm)。
三、改画视图1．在指定位置将主视图画成全剖视图。
2．在指定位置将主视图画成剖视图。
3．在指定位置将主视图画成全剖视图。
4．在指定位置将主视图画成全剖视图，左视图画成半剖视图。
５．在指定位置将主视图画成剖视图。
四、改错题１．指出下列螺纹画法中的错误，并将正确的画在指定位置。
２．改正双头螺柱连接中的错误画法。
３．指出螺柱连接画法中的错误，并将正确的画在指定位置。
参考答案一、求投影1．已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。
2．作平面四边形ABCD 的投影。
3．完成下列形体的投影。
画法几何及机械制图复习题及答案
机械制图一、填空题1．比例的种类有原始比例、放大比例、缩小比例。
2．图样中的可见轮廓线用粗实线绘制;图样中尺寸线和尺寸界线用细实线绘制。
3.正投影的基本性质包括真实性、积聚性、类似性。
４．三视图的投影关系表现为：主、俯视图长对正；主、左视图高平起 ;俯、左视图宽相等。
５.．空间两直线的相对位置有平行、相交、交叉、三种情况。
6．组合体相邻两体间表面的接合关系可分为不平齐、平齐、相切，相交。
７．组合体的尺寸种类有外形尺寸、定位尺寸、总体尺寸。
8.．同一机件各剖视图中的剖面线,应画成间隔相等、方向相同而且与水平成45０的平行线。
1．9．剖视图分为全剖视图;半剖视图；局部剖视图。
1０.移出断面一般配置在剖切线的延长线上。
2．１1.一张完整的零件图应包括：一组图形;完整的尺寸;技术要求；标题栏。
3．１2.国家标准将配合分为过赢配合；间隙配合；过渡配合。
4．1３.公差带由公差带大小;公差带位置。
这两个要素组成。
１4.在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按不剖绘制。
1５．图中图形与其实物相应要素的线性尺寸之比称为比例。
16．图样中的剖面线用细实线绘制；图样中转体的轴线或形体的对称线用点划线绘制。
1７．尺寸线终端可以有箭头和斜线两种形式。
18．．投影法分为中心投影法和平行投影法。
19．断面图分为移出断面图；重合断面图。
20.无论内、外螺纹，螺纹终止线均用粗实线绘制。
21．．齿轮轮齿部分齿顶圆和齿顶线用粗实线绘制;分度圆和分度线用点划线绘制;在不剖视图中，齿根圆和齿根线用点划线绘制，也可省略不画；在剖视图中齿根线用粗实线绘制。
22.表面粗糙度越低,表面越光滑，但加工成本也越高。
2３.公差带大小由标准公差等级确定,公差带位置由基本偏差确定。
2４．国家标准规定有基孔制和基轴制两种配合制度。
2５．一张完整的装配图包括: 一组视图；必要的尺寸;技术要求;标题栏、序号和明细表四部分内容。
画法几何与机械制图A卷及答案.docx
学年度第一学期期末考试《画法几何与机械制图》（A）卷专业班级________________ 姓名学号一、单选题（每题的备选答案中只有一个量佳答案，每题2分，共30分）1、侧垂线的三面投影中，积聚为•个点的投影为（A）。
（A）恻面投影（B）正面投影（C）水平投影（D）雷诺应力2、半剖视图选用的是（A）剖切面。
（A）单一（B）几个平行的（C）几个相交的（D）其它3、局部制视图选用的是（）剂切面。
（A）单∙（B）几个平行的（C）几个相交的（D洪它4、六个基本视图中最常用的是（B ）视图。
（A）主、右、仰（B）主、俯、左（Q后、右、仰（D）主、左、仰5、六个提本视图的投影规律是“主俯仰后：长对正；（O ：高平齐；俯左仰右：宽相等.”（A）主悌仰右（B）俯左后右（。
主左右后（D）主仰后右6、机件向不平行于任何基本投影面的平面投影所得的视图叫（B ）。
（A）局部视图（B）斜视图（。
基本视图（D）向视图7、在半剖视图中半个视图与半个剖视图的分界线用（C ）。
（A）粗实线（B）细实线（C）细点画线（D）波浪线8、在局部制视图中，视图与剂视部分的分界线用（D）e（A）粗实线（B）细实线（C）细点面线（D）波浪线9、局部放大图的标注中，若被放大的部分有几个，应用（C）数字编号. 并在局部放大图上方标注相应的数字和采用的比例。
（A）希A（B）阿拉伯（C）罗马（D）中国10、在下图的A-A断面图中，选出正确的断面图（A > ,A-A A-A A-A A-ACB θ θ θABCDIK下图的A-A剖面图中，选出正确的断面图（）•A-A A-A A-A A-AO O θ ΘABCDBH密居◎ 13、在下图中，选出正确的一组视图（）。
◎⑹◎ABCD14、下图采用的是（A ）画法。
（A）荷化（B）对称（C）示意（D）省略l5-∙515、用5:1的比例画机件,若图纸上该机件长30 mm,则该机件实际长度为（C ）.（A） 5 mm （B） 3（） mm （C）6 ≡ （D） 150 mm二.多选题（每题的备选答案中只有一个最佳答案，每题5分，共50分）16、几何公差的儿何特征中，同属于形状、位置、方向公差的是（AC ）. A,线轮廓度B.同轴度C.面轮廓度D.全跳动17、常用销的形式有（ABD ）,A.圆柱销B.圆锥销C.半圆销D.开口销18、几何公差的几何特征中，屈于位置公差的是（ACD ）βA.同心度B.垂直度C.对称度D.同轴度19、以下说法正确的仃（ABC ）。
(完整版)画法几何及机械制图试题及答案
组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A2单选(1分)已知主观图和俯视图，正确的左视图是：C3单选(1分)已知物体的主、俯视图，错误的左视图是：B4单选(1分)已知主、俯两视图，其正确的左视图是：D5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A6单选(1分)已知主、俯两视图，其正确的左视图是：D6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。
组合体7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。
形体分析法8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。
共面不共面相切相交9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的____；要注意物体表面的____和____。
相对位置方向性可见性10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。
图线线框相对位置11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。
长对正高平齐宽相等12填空(1分)读组合体视图的基本方法是____法和____法。
形体分析线面分析机件的表达方法1单选(1分)机件向不平行于任何基本投影面的平面投影所得的视图叫A.基本视图B.斜视图C.向视图D.局部视图2单选(1分)已知主、俯视图，选出改画后正确的全剖主视图：C3单选(1分)在下图中选出正确的一组剖视图。
B4单选(1分)下列斜剖视图中，正确的表达是：D5单选(1分)在下图中选出正确的剖视图。
A6单选(1分)在半剖视图中半个视图与半个剖视图的分界线用A.细实线 B.波浪线 C.粗实线 D.细点画线7单选(1分)在局部剖视图中，视图与剖视部分的分界线用A.粗实线B.细实线C.细点画线D.波浪线8单选(1分) 对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
