《计算机网络技术基础》第五章 以太网组网技术
《计算机网络技术基础》课程标准(完整版)
《计算机网络技术基础》课程标准课程代码：MB010003 课程类型：理论+实践课程属性：专业基础课适用专业：计算机网络技术基础学时：48 学分：2.5课程负责人：一、课程定位（一）课程性质《计算机网络技术基础》是高职高专计算机网络相关专业的一门实践性较强的专业核心课程，承担着培养计算机网络技术、网络安全管理领域核心职业能力的重要任务。
它的任务是以提高学生全面素质为基础，使学生能够掌握企业或局域网的组建、企业应用服务器的配置与管理等相关技术和职业技能，达到高素质劳动者和高等技术专门人才所必需具备的网络管理与维护的基本知识的基本应用技能，使学生理解网络管理与维护的内涵，及时了解网络技术新的发展趋势，为就业和继续学习打下良好的基础。
（二）课程作用《计算机网络技术基础》课程是学院所有计算机类专业的一门重要专业基础课。
该课程在计算机网络技术专业中起着引导作用，是学习后续课程的基础。
可看出本课程属于该专业的专业基础课，其后续课有“网络设备”、“网络安全”等课程，其专业地位十分重要。
（三）前导、后续课程前导课程：无后续课程：《网络设备配置与管理技术》二、课程理念及设计思路该课程以能够搭建和管理一个中小型局域网络为最终目标，教学内容分为理论基础知识部分和实践教学两部分。
在充分的理论知识基础上学习局域网的规划、制作网线及测试分析网络连通性的基本技能，这部分的内容主要由任课教师通过典型案例分析及学生的课堂讨论完成教学任务。
实践教学部分，结合本课程的特点将教学内容分为：交换机配置、路由器配置、服务器的安装与配置等多个教学任务，实践部分的教学模式采用“典型工作过程导向”的教学方法，采用学生小组合作的形式参与教学，每个学生的学习小组共同承担网络设备及服务器的架构方案的设计与实施，最后通过一个功能全面、综合性强大型企业局域网组建项目的设计与实施，使学生具备中小型企业局域组建与管理的能力。
三、课程目标（一）能力目标能够根据用户需求制定出中小型局域网组网方案、绘出网络的物理拓扑结构，并出相应设备采购清单；能够根据给出的设计方案，正确连接一个物理局域网络；能够进行企业局域网IP地址的规划，正确配置网络中所有主机的网络设备的IP地址和各种网络协议，并进行连通性调试；能够正确使用网络操作系统分配和管理局域网中的资源；能够对企业局域网进行管理与维护，并能对简单故障进行排除；（二）知识目标要求学生在了解计算机网络基本理论、基本知识的同时，掌握网络组网方法、网络操作系统的管理和维护，互联网服务的使用和配置等实际操作技能。
《计算机网络基础》局域网组网技术
二、局域网的组成
第5章 局域网组网技术
11
通信介质
通信介质是网络中信息传输的载体，是网络通信的物质基础之一。在局域网中， 常用的通信介质有同轴电缆、双绞电缆和光缆，有的场合还采用无线介质（Wireless Medium）如微波、激光、红外线和无线电等。 1. 同轴电缆
同轴电缆由中心导体、绝缘层、导体网和保护套组成。同轴电缆按带宽分为两类： 基带同轴电缆和宽带同轴电缆。 2. 双绞电缆
总线上只能有一台计算机发送数据，否则数据信号在信道中会叠加，相 互干扰，产生数据冲突，使发出数据无效。由于站点都是随机发送数据的， 如果没有一个协议来规范，所有站点都来争用同一个站点，必然会发生冲突。 载波侦听多路访问/冲突检测（CSMA/CD）正是解决这种冲突的协议。该协 议实际上可分为“载波侦听”和“冲突检测”。
四、局域网介质访问控制方式
载波侦听多路访问/冲突检测法
第5章 局域网组网技术
21
1. 工作过程 CSMA/CD又被称之为“先听后讲，边听边讲”，其具体工作过程概括如下： （1）先侦听信道，如果信道空闲则发送信息。 （2）如果信道忙，则继续侦听，直到信道空闲时立即发送。 （3）发送信息后进行冲突检测，如发生冲突，立即停止发送，并向总线发出一串阻塞信号 （连续几个字节全1），通知总线上各站点冲突已发生，使各站点重新开始侦听与竞争。
802.1 网际互连
网际互连
802.2 逻辑链路控制
逻辑链路
802.3 MAC
802.4 MAC
802.5 MAC
802.6 MAC
802.7 MAC
介质访问控 制
802.1 寻址、管理 802.1 体系结构
802.3 物理
802.4 物理
计算机网络与Internet应用基础教程 第5章 局域网组网技术
AUI端口，用于连接细缆的BNC端口，也可以是光 纤连接端口，这类端口称为向上连接端口。 从结点到集线器的非屏蔽双绞线最大长度为100m， 利用集线器向上连接端口级联可以扩大局域网覆盖 范围。单一集线器结构适宜于小型工作组规模的局 域网。如果需要联网的结点数超过单一集线器的端 口数时，通常需要采用多集线器的级联结构，或者 是采用可堆叠式集线器。
2. 网络工作站 网络工作站是指用户能够在网络环境中工作，访问 网络共享资源的计算机系统，通常又被称为客户机 （Client）。网络工作站是连接在局域网上的一台 计算机，用户通过它来访问网络，共享资源。它的 主要作用是为网络用户提供一个访问网络服务器， 共享网络资源，与网上的其他结点交流信息的操作 台和前端窗口，使用户能够在网上工作。 在网络工作站上，必须安装一块网络接口卡，并通 过传输介质及介质连接设备和网络设备把它连接到 网络上，成为局域网上的一个站点。在网络工作站 上，除运行自己的操作系统外，还必须运行有关的 网络软件，包括： 网络协议软件、网络应用软件 或网络操作系统的客户端软件。
1. 局域网交换机的分类 （1） 简单的10Mbps局域网交换机 （2） 10/100Mbps自适应局域网交换机 （3） 大型局域网交换机 2. 典型的局域网交换机 目前，应用最广泛的局域网交换机主要有： Cisco 公司的Catalyst系列交换机，3Com公司的 SuperStack Ⅱ系列交换机，Nortel公司的BayStack 300系列与EtherSpeed系列交换机，Intel公司的 Express系列交换机，以及Accton公司的Cheetack Switch Workgroup系列交换机等。
（2） 按照网卡支持的传输速率分类，主要分为以 下四类： ○ 10Mbps网卡； ○ 100Mbps网卡； ○ 10/100Mbps自适应网卡； ○ 1000Mbps网卡。 （3） 按网卡所支持的传输介质类型分类，主要分 为以下四类： ○ 双绞线网卡； ○ 粗缆网卡； ○ 细缆网卡； ○ 光纤网卡。
计算机网络技术课件(第5章)局域网基础
第五章 局域网基础
§5.3 传统以太网 5.3
5.3.3 10BASE-2 10BASE10BASE1．10BASE-2的组成部分 主要包括以下几个组成部分： （1）细同轴电缆（Coaxial Thin Cable） （2）BNC T型连接器（BNC T Connector） （3）BNC连接器（BNC Connector） （4）BNC圆柱形连接器（BNC Column Connector） （5）BNC终端匹配器（BNC Terminal Connector） （6）网卡（Network Interface Card） 细缆以太网示意图
第五章 局域网基础
优点： 优点： 1）结构简单、建网容易、便于管理 2）易于扩展，添加新站点方便 3）故障检测和隔离方便 4）传输速度快 缺点： 缺点： 1）中央节点负担重，可靠性低 2）通信线路的利用率低 图例
第五章 局域网基础
4.星型总线结构和星型环混合 4.星型总线结构和星型环混合
实际网络结构是多种多样的，其拓扑结构也不一 定是单一结构。它们往往是几种结构的混合体 1）星型总线结构
第五章 局域网基础
2．令牌环 令牌环的技术始于1969年，这就是所谓的Newhall环 路。 在令牌环介质访问控制方法中，使用了令牌，它是 一种被称作令牌的特殊的二进制比特格式的帧。 环路上只有一个令牌，因此任何时刻至多只有一个 结点发送数据，不会产生冲突。而且，令牌环上各结点 均有相同的机会公平地获取令牌。 令牌环的工作原理
第五章 局域网基础
2．宽带系统 当特性阻抗为75Ω的同轴电缆用于频分多路复用FDM的 当特性阻抗为75Ω的同轴电缆用于频分多路复用FDM的 模拟信号发送时，称为宽带。主要特点如下： （1）发送模拟信号，并采用FDM技术。 ）发送模拟信号，并采用FDM技术。 （2）采用总线/树型拓扑结构，介质是宽带同轴电缆。 ）采用总线/ （3）传输距离比基带远，可达数十公里。 （4）采用单向传输技术，信号只能沿一个方向传播。 （5）两条数据通道，且端头处接在一起。 （6）结点的发送信号都沿着同一个通道流向端头。 （7）在物理上，可采用双电缆结构和单电缆结构来实 现输入和输出的通道。 宽带传输技术

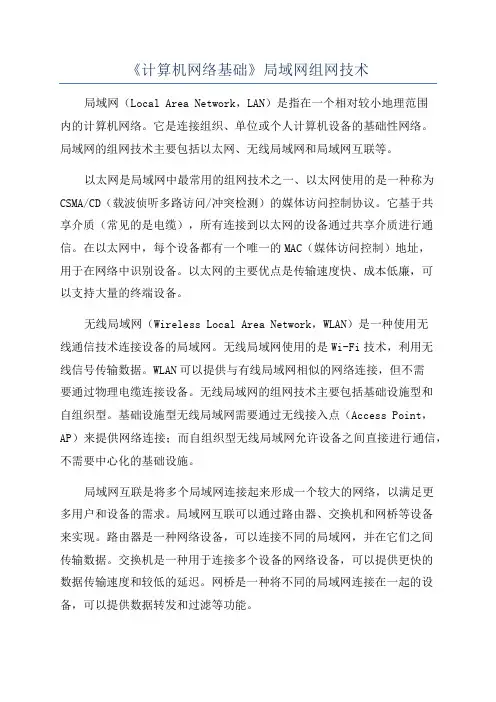

《计算机网络基础》局域网组网技术
《计算机网络基础》局域网组网技术局域网（Local Area Network，LAN）是指在一个相对较小地理范围内的计算机网络。
它是连接组织、单位或个人计算机设备的基础性网络。
局域网的组网技术主要包括以太网、无线局域网和局域网互联等。
以太网是局域网中最常用的组网技术之一、以太网使用的是一种称为CSMA/CD（载波侦听多路访问/冲突检测）的媒体访问控制协议。
它基于共享介质（常见的是电缆），所有连接到以太网的设备通过共享介质进行通信。
在以太网中，每个设备都有一个唯一的MAC（媒体访问控制）地址，用于在网络中识别设备。
以太网的主要优点是传输速度快、成本低廉，可以支持大量的终端设备。
无线局域网（Wireless Local Area Network，WLAN）是一种使用无线通信技术连接设备的局域网。
无线局域网使用的是Wi-Fi技术，利用无线信号传输数据。
WLAN可以提供与有线局域网相似的网络连接，但不需要通过物理电缆连接设备。
无线局域网的组网技术主要包括基础设施型和自组织型。
基础设施型无线局域网需要通过无线接入点（Access Point，AP）来提供网络连接；而自组织型无线局域网允许设备之间直接进行通信，不需要中心化的基础设施。
局域网互联是将多个局域网连接起来形成一个较大的网络，以满足更多用户和设备的需求。
局域网互联可以通过路由器、交换机和网桥等设备来实现。
路由器是一种网络设备，可以连接不同的局域网，并在它们之间传输数据。
交换机是一种用于连接多个设备的网络设备，可以提供更快的数据传输速度和较低的延迟。
网桥是一种将不同的局域网连接在一起的设备，可以提供数据转发和过滤等功能。
除了上述常见的局域网组网技术，还有一些其他的技术可以用于局域网的组网，如光纤局域网、无线传感器网络等。
光纤局域网使用光纤作为传输介质，提供更高的传输速度和较低的传输延迟。
无线传感器网络是一种由大量无线传感器节点组成的网络，用于收集和传输环境中的数据。

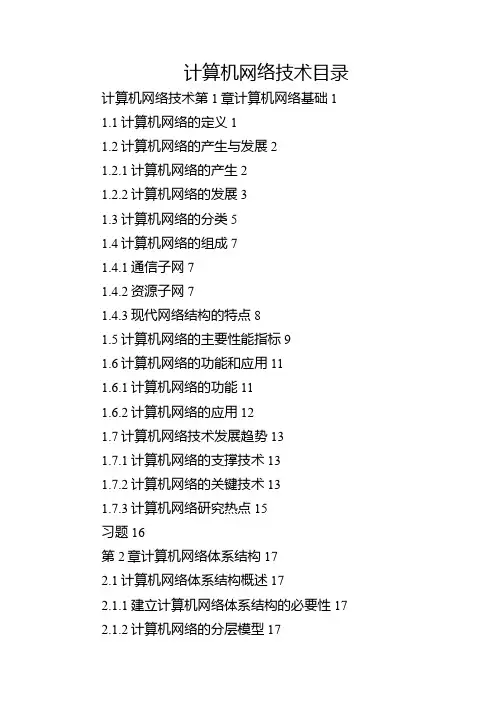

计算机网络技术目录
计算机网络技术目录计算机网络技术第1章计算机网络基础1 1.1计算机网络的定义11.2计算机网络的产生与发展21.2.1计算机网络的产生21.2.2计算机网络的发展31.3计算机网络的分类51.4计算机网络的组成71.4.1通信子网71.4.2资源子网71.4.3现代网络结构的特点81.5计算机网络的主要性能指标91.6计算机网络的功能和应用111.6.1计算机网络的功能111.6.2计算机网络的应用121.7计算机网络技术发展趋势131.7.1计算机网络的支撑技术131.7.2计算机网络的关键技术131.7.3计算机网络研究热点15习题16第2章计算机网络体系结构172.1计算机网络体系结构概述172.1.1建立计算机网络体系结构的必要性17 2.1.2计算机网络的分层模型172.1.3网络体系结构202.2ISO/OSI开放系统互连基准模型20 2.2.1OSI七层模型202.2.2OSI基准模型各层的功能212.2.3OSI的层间通信232.3TCP/IP模型282.3.1TCP/IP模型概述282.3.2TCP/IP各层主要协议292.3.3TCP/IP网络模型数据封装302.4OSI模型和TCP/IP模型的区别31习题32第3章物理层333.1物理层标准概述333.2数据通信的基础知识343.2.1数据通信系统的模型353.2.2数据通信的基本概念353.2.3数据调制与编码363.2.4基带传输433.2.5频带传输433.2.6数据通信系统的主要质量指标44 3.2.7多路复用技术463.2.8数据通信技术493.3传输介质513.3.1传输介质的分类523.3.2有线传输介质523.3.3无线传输介质573.4常见的物理层标准583.4.1常见的国际标准组织583.4.2物理层标准举例593.5常见物理层设备与组件623.5.1常见物理层组件623.5.2常见物理层设备623.6技能训练：网络线缆制作643.6.1三种UTP线缆643.6.2制作步骤65习题66计算机网络技术目录第4章数据链路层67 4.1数据链路层功能674.1.1相邻节点684.1.2帧同步684.1.3差错控制704.1.4流量控制734.1.5链路管理734.2基本的数据链路层协议734.2.1停止等待协议734.2.2连续ARQ协议774.2.3选择重传ARQ协议814.3数据链路层所提供的基本服务814.4高级数据链路控制协议824.4.1HDLC的帧格式824.4.2HDLC用于实现面向连接的可靠传输834.5点对点PPP协议844.5.1PPP的特性844.5.2PPP的体系结构854.5.3PPP会话建立的过程854.6数据链路层的设备与组件864.6.1网卡864.6.2网桥874.6.3交换机884.7技能训练：交换机和集线器的级联94习题95第5章局域网技术965.1局域网概述965.1.1局域网的特点965.1.2常见的局域网拓扑结构975.2IEEE802标准1005.2.1IEEE802标准概述1005.2.2局域网的体系结构1015.3介质访问控制方法1035.3.1信道分配问题1035.3.2带冲突检测的载波监听多路访问（CSMA/CD）104 5.3.3令牌环（TokenRing)访问控制方法1055.3.4令牌总线(TokenBus)访问控制方法1075.3.5CSMA/CD与TokenBus、TokenRing的比较108 5.4共享式以太网和交换式以太网1095.4.1共享介质局域网的工作原理及存在的问题109 5.4.2交换式以太网1105.4.3交换式局域网的工作原理1105.5典型局域网的组网技术1125.5.1以太网技术1125.5.2快速以太网技术1155.5.3千兆位以太网技术1205.5.4万兆位以太网技术1235.5.5100VG AnyLAN局域网1285.5.6光纤分布式数据接口（FDDI）1285.5.7异步传输模式1315.5.8高性能并行接口HIPPI1345.5.9光纤通道1345.6虚拟局域网1345.6.1虚拟局域网概述1345.6.2虚拟局域网使用的以太网帧格式1365.6.3虚拟局域网的优点1365.6.4虚拟局域网的实现技术1375.6.5虚拟局域网间的互连方法1385.7无线局域网1395.7.1无线局域网标准1395.7.2无线局域网介质访问控制规范1405.7.3无线局域网设备1405.7.4无线局域网间如何通信1415.7.5无线局域网的组网模式1415.7.6个人局域网1435.8网络操作系统1455.8.1网络操作系统概述1455.8.2常见的网络操作系统1475.9技能训练1505.9.1技能训练1：快速以太网组网方法150 5.9.2技能训练2：千兆位以太网组网方法151习题152第6章网络层1546.1网络层功能概述1546.1.1网络层的作用1546.1.2网络层所提供的服务1566.2数据交换方式1566.2.1电路交换1566.2.2报文交换1576.2.3报文分组交换1586.2.4三种交换技术的比较1596.2.5其他通信交换技术1616.3流量控制和拥塞控制1616.3.1网络拥塞和死锁1616.3.2流量控制的层次1626.3.3流量控制的类型1636.4网络层的设备1636.4.1路由器1636.4.2三层交换机1686.5TCP/IP的网络层1706.5.1IP协议1706.5.2物理地址与逻辑地址1736.5.3IP地址1746.5.4地址解析协议1816.5.5反向地址解析协议1826.5.6ICMP1826.5.7IP多播和IGMP1856.6路由与路由协议1866.6.1被路由协议和路由选择协议187 6.6.2路由的基本过程1906.6.3动态路由和静态路由1936.6.4路由选择协议1986.7下一代的网际协议IPv62026.7.1IPv6概述2026.7.2IPv6数据报格式2036.7.3IPv6地址空间2056.7.4IPv6地址表示方法2056.7.5ICMPv62096.8技能训练2116.8.1技能训练1：B类地址子网划分211 6.8.2技能训练2：ARP命令的使用212 6.8.3技能训练3：Ping命令的使用213 6.8.4技能训练4：Tracert命令的使用214习题215。
以太网组网技术
以太网组网技术学习本章应掌握：1. 以太网的组网类型和传输速度2. 组网所需的器件、设备和传输介质3. 单一集线器组网配置规则4. 多集线器组网配置规则§1.1 以太网的相关标准1.以太网的传输介质：同轴电缆、双绞线、光缆等。
2.以太网的网络速度：10Mb/s、100Mb/s及1000Mb/s。
3.以太网的介质访问控制方法：CSMA/CD。
4.以太网采用的主要技术包括10BASE5、10BASE2、10BASE-T、100BASE-TX和100BASE-FX，其主要技术参数见表3.1。
10BASE-T标准规定，组装10BASE-T的每条非屏蔽双绞线的长度不能超过100m。
100BASE-TX标准规定，组装100BASE-TX网络中使用的5类或超5类非屏蔽双绞线的最大长度为100m。
§1.2 组网所需的器件和设备100BASE-T和100BASE-TX组网所需要的器件和设备：带有RJ-45连接头的UTP电缆、带有RJ-45接口的以太网卡、10M/100M集线器、网桥等。
1.2.1 10M/100M以太网集线器集线器，如图3.1所示，处于星型物理拓扑结构的中心，是以太网中最重要、最关键的设备之一。
只有通过集线器，网络中节点之间的通信才能完成。
集线器通常具有如下功能和特性:1.作为以太网的集中连接点。
2.放大接收到的信号。
3.通过网络传播信号。
4.无过滤功能。
5.无路径检测或交换功能。
6.不同速率的集线器不能级联。
集线器通常采用RJ-45标准接口，图3.1显示了一个具有多个RJ-45端口的以太网集线器（一般集线器可以拥有2-24个端口）。
计算机或其他终端设备可以通UTP电缆与集线器RJ-45端口相连，成为网络的一部分。
集线器功能：对信号放大。
集线器的主要问题：不能过滤通过的数据流和无路径检测功能。
所谓“过滤”，就是对接收信息进行分析，决定是否将具有一定特征（如具有某一特定源地址或目的地址）的信息转发出去。
计算机网络技术基础：组建局域网_2以太网组网技术
计算机网络技术基础：组建局域网_2以太网组网技术随着互联网和计算机技术的不断发展，局域网已经成为了企业和家庭中不可或缺的基础设施。
而以太网则是当前应用最广泛、最成熟的局域网通信技术之一。
在本文中，我们将介绍以太网的构成、组成局域网的方法及其工作原理。
1. 以太网的构成以太网分为物理层和数据链路层两个部分。
物理层负责物理媒介（如双绞线、光纤等）与以太网的互联，在通信传输中，依据自身的物理规律进行信号的传输和接收。
而数据链路层则用以解决将数据包发送到目标MAC地址的问题。
在物理层中，以太网使用CSMA/CD（载波监听多路访问/冲突检测）技术，即首先监听信道是否被占据，若空闲，则发送数据；若检测到信道被占用，则等待一段随机时延后重试。
若在发送过程中检测到冲突，则发送字节的补码作为“占用”信号，之后进行退避并重传。
数据链路层则通过将MAC地址和数据包封装在帧中的方式，解决数据包传输的问题。
以太网的帧结构包括前导码、帧头、数据和帧尾。
2. 组建局域网通过实现物理层和数据链路层协议，以太网可以用来构建局域网。
以下是组建局域网的方法：2.1 多点连接多点连接是局域网的最基本形式，它将所有的设备连接在一个正交的网格中，使所有设备都能互相通信。
使用多点连接的局域网一般称为总线型拓扑结构。
总线型拓扑结构的特点是简单易用，但是由于所有设备共享同一根导线，因此该结构存在诸多安全隐患。
2.2 星型连接星型连接是将每台设备都连接到中心设备上的拓扑结构。
中心设备一般为交换机或集线器，其作用是管理设备之间的通信。
与多点连接相比，星型连接有更高的安全性和可靠性，但是需要较多的集线器或交换机，对计算机的性能也有一定的要求。
2.3 环型连接环型连接是指将多台设备连接成环装结构。
对于环形连结构，如光纤环等，在理论上数据传输速度是最高的，并且每台设备都有明确的通信对象。
不过，环型连接需要较高的设备性能和更高的维护成本，且对于一个设备的故障会影响整个局域网。
《计算机网络》目录.
《计算机网络》目录目录前言读者指南第1章网络概述1.1什么是计算机网络？1.2 计算机网络的形成和技术发展特点1.3 网络分类特点1.3.1 按网络复盖的地理范围分类1.3.2 按传输介质分类1.3.3按网络的拓朴结构分类1.3.4按通信方式分类1.3.5按网络使用的目的分类1.3.6按服务方式分类1.3.7按企业和公司管理分1.4 网络高层应用1.4.1技术和市场的驱动1.4.2信息内容服务1.4.3网络应用技术1.5 小结习题第2章网络体系结构2.1 网络层次模块结构模型2.1.1计算机网络体系结构概念2.1.2 协议分层的关键性设计问题2.2 OSI参考模型7层层次结构2.3TCP/IP分组交换网协议2.3.1 TCP/IP 的体系结构2.3.2TCP 协议2.3.3IP 协议2.3.4TCP/IP的高层协议2.3.5UDP协议2.3.6TCP/IP模型的其它各层协议2.4IEEE802LAN体系结构2.4.1IEEE802LAN体系结构概述2.4.2 IEEE802LAN参考模型2.5网络协议与操作系统2.5.1网络操作系统服务2.5.2 网络操作系统中互连服务2.6小结习题第3章通信子网3.1 通信基本原理3.1.1 数据通信的基本概念3.1.2 数据信号表示方式3.1.3 数据通信类型3.1.4 数据传输方式3.1.5 数据交换方式3.1.6 传输介质3.1.7 差错控制方法3.1.8 主要数据通信指标3.2 计算机网络互连的硬件设备3.2.1 网络适配器3.2.2 中继器3.2.3 集线器3.2.4 网桥3.2.5 路由器3.2.6 网关3.3 网络拓扑结构与分类3.4 网络的传输介质3.4.1 传输介质的类型3.4.2 传输介质的选择3.4.3 常用传输介质的主要特性3.5 网络互连设备产品3.5.1 网络技术3.5.2 Cabletron产品3.6 小结习题第4章局域网4.1 局域网的发展特点与功能4.1.1 局域网定义4.1.2 历史性网络技术与产品4.2 局域网的特点4.2.1 局域网技术4.2.2 网络结构化布线技术4.3 局域网协议与组网技术4.3.1 局域网体系结构和网络参考模型4.3.2 局域网操作系统4.3.3 10种高速局域网技术简介4.3.4 组网技术4.4 IEEE802.5标准（令牌网）4.4.1令牌网的组成4.4.2802.5局域网的MAC子层4.5 IEEE802.4标准（令牌总线局域网）4.5.1令牌总线局域网的组成4.5.2令牌总线局域网的MAC子层4.5.33种802标准比较4.6 对等网技术4.6.1 对等式网络4.6.2 双机互连4.6 小结习题第5章以太网5.1 以太网的发展特点与功能5.1.1 以太网5.1.2 3类以太网的特点5.2 高速以太网5.2.1 100BASE-T技术5.2.2光纤分布式数据接口FDDI5.2.3千兆比以太网5.2.4展望万兆以太网5.2.5交换以太网5.6 小结习题第6章因特网6.1 广域网的发展特点与功能6.1.1广域网的互连技术6.1.2路由器技术的发展特点与功能6.1.3宽带接入6.2 因特网的发展特点与应用；6.2.1 Internet名词术语6.2.2 Internet/Intranet6.2.3 企业网站建设6.3 因特网协议6.3.1Internet运输层协议6.3.2TCP/IP体系中的运输层6.4 万维网6.4.1数字数据网6.4.2X.25分组交换数据网6.4.3PSTN公共电话网6.4.4ISDN 综合业务数据网6.4.5帧中继6.4.6异步传输模式ATM6.5 小结习题第7章网络管理7.1 网络管理与网站建设7.1.1网络管理功能7.1.2网络管理标准7.1.3建立电子商务网站7.2 SNMP管理模型7.3 域名注册标准7.4系统服务管理7.4.1 设计IP地址方案7.4.2 目录服务管理7.5 网络管理技术与工具7.5.1 复杂网络环境管理中应用技术7.5.2 网管全面化工具7.6小结习题第8章网络安全8.1 网络安全体系8.1.1 安全目标8.1.2 网络安全五层体系8.2 网络安全技术8.2.1防火墙技术的基本概念8.2.2局域网的保密8.2.3网络安全技术8.3 网络安全工具8.4 小结习题附录1 课程总复习指南附录2 计算机网络实验指示书（学生用）参考文献。
第5章 以太网组网技术
5.2 传统以太网组网技术
上一页
下一页 目 录 本 节 结 束
5.2.1 10BASE-5以太网
1．组建10BASE-5的基本网络设备
2．10BASE-5的主要性能指标
上一页
下一页 目 录 本 节 结 束
如果不使用中继器，最大粗缆长度不能超过500米。 工作站与收发器之间的最大距离为50米。 两个相邻收发器之间的最小距离为2.5米，收发器 电缆的最大长度为50米。 如果使用中继器，一个10BASE-5网中最多只允许 使用4个中继器，连接起来五个网段。工作站只允 许安装在其中的三个网段上，其余的用于扩充距 离。 通过中继器连接后的粗缆网段最大长度不能超过 2500米。 一个网段上最多允许100台工作站，中继器被看作三类非屏蔽双绞线UTP， 其中有3对线用于数据传输，1对线用于冲突检测。 因为它没有单独专用的发送和接收线，所以不可 能进行全双工操作。
3．100BASE-T2
100BASE-T2支持2对3类非屏蔽双绞线UTP。其 中1对线用于发送数据，另1对用于接收数据，因 而可以进行全双工操作。 4．100BASE-FX 100BASE-FX支持2芯的多模(62.5μm或125μm) 或单模光纤。100BASE-FX主要是用作高速主干 网，从节点到集线器的距离可以达到412米。 由于目前所建设的布线系统中，一般传输网络 信息都选用超5类双绞线或光纤， 所以在一般的 局域网中100BASE-TX与100BASE-FX使用得最普 及。
下一页 目 录 本 节 结 束
以太网的发展
5.1.1 以太网的技术标准 以太网是目前使用最为广泛的局域网，从70年 代末就有了正式的网络产品。在整个80年代中以 太网与PC机同步发展，其传输速率自80年代初的 10Mbps 发展到90年代达到100Mbps，而且目前已 经出现了10Gbps的以太网产品。以太网支持的传 输介质从最初的同轴电缆发展到双绞线和光缆。 星型拓扑的出现使以太网技术上了一个新台阶， 获得了更迅速的发展。从共享式以太网发展到交 换式以太网，并出现了全双工以太网技术，致使 整个以太网系统的带宽成十倍、百倍地增长，并 保持足够的系统覆盖范围。
以太网组网技术
第 3 章以太网组网技术3.1 以太网的相关标准以太网最早是由Xerox （施乐）公司创建的，在1980 年由DEC 、Intel 和Xerox 三家公司联合开发为一个标准。
以太网是应用最为广泛的局域网，包括标准以太网（10Mbps ）、快速以太网（100Mbps ）、千兆以太网（1000 Mbps ）和10G 以太网，它们都符合IEEE802.3 系列标准规范。
传输介质：同轴电缆、双绞线、光缆等网络速度：10Mb/s 、100Mb/s 、1000Mb/s介质访问控制方法：CSMA/CD主要技术标准1、10BASE5粗缆以太网（粗同轴电缆），电缆的两端有50 欧姆的终端电阻，每网段允许连接100 个节点，长度是500 米，最多有 4 个中继器连接 5 段500 米的网线，最大网络直径是2500 米。
2、10BASE2细缆以太网，每段只能连接30 个节点，每段的最大长度是185 米，最大的网络直径是925 米。
3、10BASE-T3 类以上双绞线以太网，水晶头（RJ-45 头），4 个中继器连接5 个100 米的网线，最大网络直径是500 米。
4、100BASE-TX5 类以上双绞线以太网，2 个中继器连接2 个100 米的网线，，两个中继器之间的距离不超过5 米。
最大网络直径是205 米。
5、100BASE-FX —使用光纤的快速以太网3.2 组网所需的器件和设备10BASE-T 和100BASE-TX 的组网设备：（1）带有RJ-45 连接头的UTP 电缆（2 带有RJ-45 接口的以太网卡（3 10Mbps/100Mbps 集线器（4）网桥3.2.1 集线器的主要功能和特性集线器是以太网中最关键的设备之一，它处于星型物理拓朴结构的中心，把网络中各节点连成一体。
只有通过集线器，网络中节点之间的通信才能完成。
集线器通常具有如下功能：（1）作为以太网的集中连接点；（2）放大接收到的信号；（3）通过网络传播信号；（4）无过滤和路径检测或交接功能；（5）不同速率的集线不能级联。
《计算机网络基础》课件 第5章 网络互联技术
第 6 页 共 134 页
5.1 网络互连概述
5.1.2 网络互联准则
由于不同的计算机网络之间存在各种差异，如不同 的寻址模式，不同的分组长度，不同的网络接口， 不同的介质访问机制，不同的等待时限，不同的路 由寻址技术，不同的差错恢复能力和状态报告等， 所以网络互联主要应当考虑和解决以下一些问题。
对于网卡而言，每块网卡都有一个唯一的标识， 它是网卡生产厂家在生产时烧入ROM（只读存 储芯片）中的，我们把它叫做MAC地址（或物 理地址）。MAC地址由48位二进制组成，为方 便理解和记忆，通常分成6组，每组8位二进制。 每组再用十六进制表示，组与组之间用“-”分 隔，如：00-30-18-A2-18-A6。
网桥协议转换
也就是说，网桥工作在数据链路层，进行相似的网络间帧的转发， 实现MAC子层的连接，例如，以太网—以太网、以太网—令牌环、
网桥
以太网—FDDI等。
第 28 页 共 134 页
5.2 网络互连设备
5.2.2 数据链路层互联设备
1）网桥的结构
网桥的结构由端口模块，存储模块、 软件模块（端口管理软件、协议转 换软件、地址表）、转发模块四部 分组成，如右图所示。
第 9 页 共 134 页
5.1 网络互连概述
5.1.2 网络互联准则
此外，网络互联还应当遵守以下基本准则。
屏蔽或者容纳各个 物理网络的差别；
1
隐藏各个物理网 络的实现细节；
为用户提供通用 透明服务。
2
3
第 10 页 共 134 页
5.1 网络互连概述
5.1.3 网络互联的类型
网络互联的类型主要有：局域网与 局域网（LAN/LAN）的互联、局 域网与广域网（LAN/WAN）的互 联、局域网通过广域网 （LAN/WAN/LAN）互联、广域 网与广域网（WAN/WAN）的互 联，如右图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟考试题五
一、填空题：
1、是目前使用最为广泛的局域网。
2、传统的以太网技术是建立在的基础上，网中所有节点共享一条公共通信传输介质，采用介质访问控制方法。
3、交换式以太网的核心设备是，以太网交换机可以在多个端口之间建立。
4、传统以太网技术是早期局域网广泛采用的组网技术，采用拓扑结构和的传输方式，可以提供的传输速度。
传统以太网存在多种组网方式，曾经广泛使用的有、、、。
5、10Base-5也称为以太网，采用传输，使用拓扑结构，传输速率为。
6、10Base-5的主要性能指标：（1）如果不使用中继器，最大粗缆长度不能超过m；（2）工作站与收发器之间的最大距离为m；（3）两个相邻收发器之间的最小距离为m；收发器电缆的最大长度为m；（4）如果使用中继器，一个10Base-5网中最多只允许使用个中继器，连接器个网段，工作站只允许安装在其中的个网段上，其余的用来扩充距离；（5）通过中继器连接后的粗缆网段最大长度不能超过km；（6）一个网段上最多安装台工作站，中继器被看作工作站。
7、10Base2也称为以太网，采用传输，使用拓扑结构，传输速率为。
8、10Base-2的主要性能指标：（1）如果不使用中继器，最大粗缆长度不能超过m；（2）如果使用中继器，最多允许使用个中继器，连接器个网段，工作站只允许安装在其中的个网段上，其余的用来扩充距离；（3）两个相邻的BNC T型连接器之间的距离应是m的整数倍，并且最小距离为m；（4）每个网段上最多安装个节点，中继器、网桥和路由器、服务器、工作站等都称为节点；（5）通过中继器连接后的细缆网段最大长度不能超过m；（6）对无盘工作站，还要在网卡上插入一块芯片。
9、10Base-T在拓扑结构中增加了，每个集线器上的节点连接为结构。
10、10Base-T的主要性能指标：（1）集线器与网卡之间和集线器之间的最大距离为m；（2）集线器数量最多为个，即任意两节点之间的距离不会超过m；（3）Hub可级联以便扩充，Hub之间可用相连，最大距离为m；（4）Hub可通过与其它LAN相连以形成更大的以太网；（5）若不使用网桥，最多可连接个节点；（6）对无盘工作站，还要在网卡上插入一块芯片。
11、10Base-T最主要的特点是：
12、以太网是现代以太网技术发展的里程碑。
13、10Base-F是一种使用做为传输介质的以太网技术，它的数据传输率
是。
10Base-F标准定义了3中不同的光纤规范：、、。
其中是常用的光纤以太网标准。
14、10Base-F的主要性能指标：（1）可采用光纤；（2）如采用多模光纤，网段最大长度可达km。
（3）如果使用中继器，最多允许使用个中继器。
15、快速以太网的数据传输速率为。
16、100Base-T可以支持多种传输介质，目前指定了四种有关传输介质的标准，分别是：、、、。
17、在100Mb/s快速以太网情况下，除了100Base-T4外，、、均支持全双工操作。
18、100Mb/s快速以太网系统内的是星型结构的核心。
19、交换机转发数据的方式有、、三种。
20、交换式以太网的主要特点是：。
21、交换式以太网系统最显著的特点是：。
22、计算机网络使用的交换机分为两种：交换机和交换机。
广域网交换机主要用于；局域网交换机用于
23、选择交换机产品时，可主要考察6个方面的内容，分别
是：、、、
、。
24、选择交换机时，一般遵循的原则是：（1）；（2）；（3）；（4）。
25、已经发展为建设企业局域网时首选的高速网络技术，称为城域网建设的主机军。
26、目前千兆以太网主要应用于的骨干
27、虚拟网络是建立在技术基础之上的。
英文缩写是：
28、虚拟局域网的实现技术一般有五种,分别
是：、、、、。
29、用划分虚拟局域网成员是最常用的方法。
二、名词解释：
10M/100Mb/s自适应功能：
广播帧：
广播域：
虚拟局域网：
三、解答题：
1、为了克服网络规模与网络性能之间的矛盾，人们提出了哪几种解决方案？
2、组建10Mb/s以太网的5-4-3-2-1中继规则是什么？
3、组建高速共享LAN，可遵守什么规则？它是如何规定的？
4、共享式以太网存在哪些问题？
5、交换机具有哪些技术特点和哪些功能特点？
6、与共享式以太网相比，交换式以太网系统具有哪些优点？
7、简述虚拟局域网的功能。
