格力5匹风管机说明书

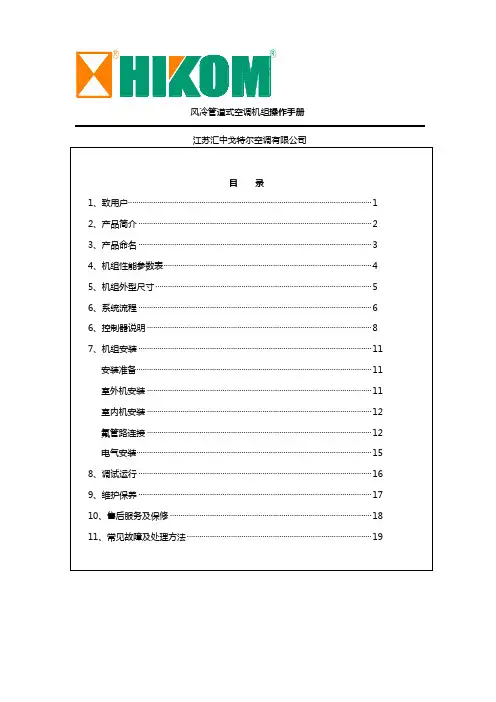

风管机操作手册
风冷管道式空调机组操作手册致用户1、在安装使用本设备之前，请阅读本手册。
阅读后，请妥善保管好本手册，以备今后参考。
安装和维修需有熟悉国家和当地安全规范的专业人员承担。
如果在安装维修及使用中未能遵守本手册所包含的说明和注意事项及安全规范，可能导致设备的损坏或财产损失，并且有可能造成操作人员的伤害。
最好的预防是正确的安装、正确的操作和经常性的维护与保养。
2、本手册在出版时具有准确性，但由于产品不断改，本公司保留未经通知更改产品技术数据的权力，并不因此承担任何义务。
3、在阅读本手册中，如果您需技术咨询，请您与总代理或当地代理商联系。
产品简介二、产品特点※适用范围广可满足工商业的各项需要，方便地安装在会议室、中小型商场、工厂办公室、试验室、小型厂房、公寓套房等多种场所。
室外机可以安装在地坪、屋顶等多种地方。
※运行宁静一方面，采用国际知名品牌的全封闭压缩机，并加装减震器，系统管道经过精心设计，另一方面，室外机采用大扭角大口径风叶，室内机组配置低噪声离心风机，送风效能卓越，运行宁静。
※优良的送风状态，风速随意调节，方便自在在机组进风侧接上新风管后，健康新风会源源导入，能大大改善您的工作和生活环境，同时，三档风速随意调节，高、中、低、自动四种送风状态，能满足您不同场合的需要。
※运行可靠，能效高机组核心部件采用国际知名品牌产品，压缩机采用谷轮、大金等国际知名品牌产品，同样其他一些部件如四通阀、膨胀阀等也都是国际知名品牌。
每一件材料都经过严格的检验才能进入装配线，每台机组出厂前均经过严格的性能测试，质量上严格把关，保证机器的可靠性。
※高雅、华丽、舒适当空调机接上风道，安装在天花板上，屋内只有风口在外，显得典雅和华丽。
同时，微电脑的恒温控制能更准确地控制室温，因此也更节能，同时增加了舒适感。
※控制完整、操作简单机组控制系统包括压缩机过载过热保护、逆缺相保护、制冷系统高、低压保护等多种安全保护措施，确保运行安全。
同时，微电脑的自动控制功能也十分完善，令您操作十分简单。
5P机房空调参数=格力
空调贵族系列：
主要功能特点及性能参数
★急速制冷，高效制热
★ 特设童锁功能，防止误操作
★远距离广角送风，室温均匀舒适
★ 优质电机，U型内螺纹铜管
★独立除湿，干爽怡人
★ 低温制冷功能
★优化系统设计，运转更强劲
★ 优质亲水铝箔传热更顺畅
★低温低电压启动
★ 室外机耐高温运转
★远程监控(含双机备份)
★ 掉电记忆功能
★三相机：缺相、过压、欠压、零
线接错线等保护功能
KFR-120LW/E(1253L)V-N2 YC01 3.0812000
循环风量
宽(mm)x高(mm)x深(mm) (Kg)
m3/h 低-高超强580x1850x
390
950x1250x
412净重 (内/外)噪音dB(A)
室内电源规格
Ph-V-Hz 额定制冷功率(W)额定制热
量+电辅热
(W)12500额定制热功率+电辅热(W)外形尺寸(内/外)190054——
3-380-503896375060/112
60。
格力空调使用说明书
使用安装说明书使用前请仔细阅读本说明书本说明书包含服务指南，请务必妥善保管安全警示提示、注意、禁止、强制01部件名称配件清单使用条件产品简介03040205显示面板使用05遥控器使用08线控器（选配）使用使用说明滤尘网清洁长期未使用再次使用时清洁保养0909环保清单故障或保护核查 安装注意事项安装简图安装说明10111214室内机安装室外机安装检验运行152123技术参数安装服务售后服务常见现象安装监督卡服务指南242626维修服务262830目录长时间不使用时09适用机型GRD35T2W/BN1-CFB(3)GRD51T2W/BN1-CFB(3)GRD72T2W/BN1-CFB(3)01安全警示禁止用电源开关直接关闭空调器。
请勿用湿手操作空调器。
禁止用水直接冲淋空调器。
卸下或打开面板时，切勿触碰空调器的金属部位。
不得让身体长时间直接接触冷风或制冷过度。
不得踩踏在室内机、室外机上，或在其上放置物品，避免遮挡进、出风口。
切勿用于食品、精密仪器、贵重美术品的保存，切勿安装在船舶、车辆等特殊场所。
切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时，请经常打开窗户通风。
切勿在室内机下面放置其它电气产品、家具、贵重物品等。
禁止擅自更换电源线，或将电源线中途驳接，或与其它电器并联使用；如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。
表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体；不得使用与空调器本身所配制冷剂不同的其它制冷剂。
装卸、清洁时，切勿踩踏在不稳定的台面上。
表示【强制】的内容提示本节记载了安全事项的重要内容，以防止对使用者及他人造成人身伤害或财产损失。
请在充分理解下面内容（标志、图标）的基础上阅读正文，并请务必遵守所记载的安全事项。
对于电辅热型空调器，空调器与可燃表面的最小间隙为1米；电辅热部件装配在室内机蒸发器内，装配方法是固定在蒸发器边板上，其输入功率见技术参数页的“电辅热输入功率”。
格力空调主机面板操作说明
● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力空调gmv说明书电子版
格力空调gmv说明书电子版格力空调遥控器—风档选择设置在关机状态下，同时按下“功能”和“定时”键5秒调出调试状态，在温度显示区域中使用“模式”键调为“01”之后使用“上”“下”键调整风机，这时用户有两种选择：01，第三档；02,高三档。
出厂设置默认为01，在设定完成之后按下确认/取消键退出设定模式。
在空调遥控器中，“开关”键能够退出调试状态但是不记忆当前数据。
在进行设置的过程中，当将此界面调出来之后，系统在相应最后一次按键输入之后20秒之内无任何操作，就会恢复设定界面的，不再记忆当前设置数据。
格力空调遥控器说明在格力遥控器说明中会明确的为我们列明空调遥控器在使用过程中不同符合所代表的意思是什么，同时在使用过程中应该如何进行操作，下面我们就来看看格力空调遥控器上通用符号所代表的一些功能。
1、在模式标志中我们能够选择出空调需要运行的一些模式。
一般空调有雪花、水滴、风叶、太阳等四种标志。
其中雪花表示制冷、水滴表示除湿、风叶表示送风、太阳表示制暖。
2、在空调遥控器上通常会有一个三角号，一般这一个三角号都是用来调整温度高低使用的，所以我们在调整空调温度高低时就可以使用到这一个符号。
3、“换气”是空调遥控器上必不可少的一个按键，在换气按键上可能会设置有换气1和换气2这两种换气标准，在这两种换气标准下，它们的换气速度是不同的。
4、在空调遥控器上的定时开关是用来直接定制时间的，它主要是用来制定空调的开关时间。
格力空调遥控器解锁在介绍了了格力空调遥控器说明之后，现在我们就来看看当格力空调遥控器被锁住之后应该如何来进行解锁。
我们在使用空调的时候遇到了不论怎么按遥控器按键但是都没有反应的情况时，用户就应当检查遥控器是不是被锁住了，格力空调遥控器的解锁方法有以下几种：。
格力空调主机面板操作说明
显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
4 5 6 7 8 91 2 32．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力风管机开关面板说明书
格力风管机开关面板说明书
一、格力风管机开关面板功能介绍
1. 开关面板由电源开关、温度调节按钮、室内温度显示器、风量
调节按钮四大部分组成。
2. 电源按钮：用于开启或关闭整个空调系统。
3. 温度调节按钮：可调节室内的温度快慢，可选择制冷、抽湿或
通风等模式。
4. 室内温度显示器：可以显示当前室内的温度状况。
5. 风量调节按钮：可调节空调的风量，共有三种档，分别为高档、中档和低档。
二、安全操作注意事项
1. 在操作开关面板之前，请确保电源已经打开。
2. 空调不宜设置过低或过高的温度，以免影响空调的工作效率和
对人体的健康影响。
3. 在使用开关面板之前，请先仔细阅读使用说明书，以免操作不当。
4. 发现有异常状况时，请及时检查空调系统，以确保安全使用。
格力5P立式空调说明书
格力5P立式空调说明书
格力空调使用说明书的内容主要是教大家如何保养清洗方面的
问题，在使用上其实都很简单的，销售员稍微讲述一下就能够明白。
“一个没有创新的企业，是一个没有灵魂的企业；一个没有核心技术的企业是没有脊梁的企业，一个没有脊梁的人永远站不起来。
”这就是格力对世人的宣言，下面我们一起来看看它的说明书有哪些内容。
格力空调说明书健康过滤网的清洗维护清洗前先参照安装说明
书的操作将健康过滤网取出来，清洗完后再按照安装说明的操作将健康过滤网装好。
格力空调采用“绿普斯+冷触媒组合过滤网”，使用的过程中应该注意定期使用吸尘器吸除过滤网表面积累的灰尘，以免灰尘覆盖影响其使用效果。
或者先用软毛刷清洁表面灰尘后用吹风机吹净进行维护保养。
格力空调使用说明书健康过滤网的安装保养
1、先用双手松开面板位置处的卡扣，再用同样的方法打开另一卡扣，然后将面板掀开一定角度，把空气过滤网从卡槽中推出，将其取下。
2、将健康过滤网装在空气过滤网上，并在卡槽处卡紧。
按相反步骤可取下健康过滤网。
3、装好过滤网后将面板盖上扣好。
格力空调使用说明书清洗过滤网（约三个月清洗一次）取下空气过滤网同时在面板两端的凹槽用力将面板拉开一个角度，然后将空气过滤网往下拉将其取下。
清扫空气过滤网利用吸尘器或水漂洗过滤网，过滤网很脏（如油污）时可用溶有中性洗涤剂的温水（45℃以下）清洗，然后放阴凉处晾干。
空调使用说明书
中央空调格力送风机组自动控制使用说明书为保证空调机组高效，节能，安全的运行。
请必须按照产品使用说明书运行。
1.启动风机前a.请将系统各电源，主控制断路器保持通路状态（此时主控制柜电源指示灯亮起，控制触摸屏电源灯亮起，触摸屏亮起）b.应检查各个送风机组手动新风阀，送风防火阀是否处于开启状态，如未开启，请手动将阀门打开。
c.送风机系统有电加热辅助加热系统，冬季运行时应保持电加热器常开状态（注，电加热器内有温控开关，当温度达到指定热量时，加热器会自动关闭加热系统，当温度低于设定温度时，加热器会自动开启）2.手动启动a.在控制屏上点击要启动的机组编号，如要启动1#机组，就触摸1#机组按钮，同理2#和3#。
此时控制屏上显示1#机组控制画面b.在控制屏上点击手动启动/自动启动按钮，将显示状态改成手动启动状态。
此时空调系统进入手动启动模式。
c.在控制屏上点击新风阀开启按钮，将新风阀打开，此时控制屏上显示新风阀打开。
d.在控制屏上点击预热阀按钮，将预热阀状态改为开启状态，预热阀开启需要几秒中的时间间隔，（注机组开启时，预热阀必须是开启的，否者可能会严重损坏机组）e.在控制屏上点击加热阀按钮，将加热阀状态改为开启状态，加热阀开启需要几秒中的时间间隔，（注机组开启时，加热阀必须是开启的，否者可能会严重损坏机组）f.启动风机，点击风机启动按钮，将启动状态栏状态改为启动状态，此时风机启动。
3.自动启动a.在控制屏上点击对应要启动风机编号，此时屏幕上显示要启动风机控制版面。
b.在控制屏上点击手动控制/自动控制一栏，点击自动控制按钮。
此时机组进入自动控制状态。
c.在控制屏上点击自动启动按钮，此时机组自动启动（注，自动启动顺序，新风阀开启—预热阀开启—加热阀开启—风机启动）4.注意事项a.此空调设备具有恒温功能，当机组温度达到要求时，机组会相应动作，关闭机组预热阀，减少机组供热量。
b.此机组具有安全防火功能，当送风温度异常高于正常温度时，机组关闭送风阀，风机停机送风。
格力空调主机面板操作说明
● 显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
● 显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力超薄风管机使用安装说明书
机组额定工况
额定制冷 额定制热 最大制冷 最小制冷 最大制热 最小制热
室内侧状态
干球温度℃
湿球温度℃
27
19
20
――
32
23
21
15
27
――
20
15
线控器操作指南
注 意！
● 线控器切莫安装在漏水位置。 ● 防止敲击、扔掷、频繁拆 装线控器。室外侧状态源自干球温度℃湿球温度℃
35
24
7
6
43
26
21
--
定温度为 26℃，除湿时自动设定温度为 24℃，制热时自动设定温度为 20℃。
注：单冷机型自动制热模式替代为自动送风模式。
制热时，当室外温度低而湿度高时，室外机组上将会结霜，造成制热效率降低。遇此情况时，控制器将会
自动开始化霜循环，显示“化霜”。
注：单冷机型无制热模式。
5
线控器操作指南
6）定时设置（图 7）
安全须知
2
机组额定工况
3
线控器各部分构成
3
使
开/关机操作
4
用
风扇控制
4
操
线 温度调节
4
作
控
器 睡眠功能设置
5
及
操
方
作 运行模式设置 指 定时功能
5 6
法
南
故障代码显示说明
6
掉电记忆功能
6
节能设置
7
遥控器各部分名称及作用
8
安装附件
11
室内机、室外机安装尺寸
12
风
室内机、室外机安装注意事项
14
管
室内机安装方法
定时 取消 负离子 节电
格力空调主机面板操作说明【范本模板】
● 显示板控制面板１.电源指示灯(绿色)， 显示板电源接通时该指示灯亮;否则时灭.2.运行指示灯（绿色）, 显示板开机是该指示灯亮;否则灭。
3．故障指示灯(红色）, 机组故障时该指示灯亮,否则灭。
4.开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机,开机状态下按一下(3秒）关机。
５.复位键,按此键(3秒）,屏幕满屏显示，故障显示清除,系统重新检测故障．6.向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中,按此键光标向下或向右移动一项;在修改数据下,按此键减小数值。
８.退出键, 按下此健,返回上级菜单。
9.确定键，在菜单选择中，按此键确认选择项,进入下级菜单;在修改参数下,按此键确认参数值并转移光标。
1０.液晶显示器,信息显示区域。
● 显示板操作说明1。
机组的开/关非调试状态下机组的开关机，可以通过手动模式,也可通过定时模式.手动模式优先于定4 5 6 7 8 9 1 2 3时模式。
在调试状态下,手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下,按开/关键3秒使机组启动，此时机组运行指示灯亮,压缩机延时启动后,手动开机过程结束;2)、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后,压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式:机组上电或复位后,按手动模式进行开关机。
手动模式和定时模式的转换详见3。
13启停模式设定.在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时,机组自动开启或关闭．2。
默认主页菜单当控制器上电后,微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下:默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟,“【】”内的内.在进入菜单项后,如果10分钟内未对显示板器进行任何操作,自动回到上面的默认主页菜单（即主页)。
格力风管机新风功能设置说明
格力风管机新风功能设置说明
格力风管机是一种高效节能的空调设备，它具备新风功能，可以为室内提供新鲜空气。
以下是对格力风管机新风功能的设置说明：
1. 开启新风功能：在使用格力风管机时，您可以选择开启新风功能。
通过控制面板上的相应按钮或遥控器上的新风功能按钮，您可以轻松地将新风功能打开。
2. 设置新风风量：格力风管机的新风功能可以根据需要进行调节。
您可以通过控制面板或遥控器上的风量调节按钮，选择合适的新风风量。
通常，较大的房间需要更高的新风风量。
3. 定时功能：格力风管机还配备了定时功能，您可以根据自己的需求设置新风功能的开启和关闭时间。
例如，在您睡觉时关闭新风功能，以避免空气流动干扰您的休息。
4. 温度控制：格力风管机的新风功能还具备温度控制功能。
您可以设置新风功能在特定温度下启动或停止，以保持室内的舒适温度。
5. 滤网清洁：为了保证新风功能的正常运行，定期清洁格力风管机的滤网是必要的。
您可以按照用户手册中的指示进行清洁，确保滤网没有积灰或污垢。
请注意，以上内容仅为格力风管机新风功能的设置说明，任何关于该产品的具体问题或更详细的操作说明，请参考格力风管机的用户手册或咨询相关技术人员。
格力空调主机面板操作说明
●显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
●显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
456789123●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
风管机控制器说明书
风管机控制器说明书一、产品概述风管机控制器是用于控制风管式空调系统运行的重要设备。
它通过简洁明了的操作界面和智能化的控制功能，为用户提供舒适、便捷的空调使用体验。
二、外观及按键说明（一）外观控制器整体呈长方形，采用坚固耐用的塑料材质制成，表面光滑，易于清洁。
正面有一个液晶显示屏，用于显示当前的温度、模式、风速等信息。
（二）按键1、开/关键：用于开启或关闭空调系统。
2、模式键：可切换制冷、制热、除湿、送风等运行模式。
3、温度调节键：“＋”键升高温度，“”键降低温度。
4、风速键：选择高风、中风、低风或自动风速。
5、定时键：用于设置定时开机或定时关机功能。
三、功能介绍（一）温度控制您可以通过温度调节键轻松设定您期望的室内温度。
控制器会根据您的设定，自动控制空调的运行，使室内温度保持在舒适范围内。
（二）运行模式选择1、制冷模式：在炎热的夏季，选择制冷模式，空调会吹出冷风，降低室内温度。
2、制热模式：寒冷的冬天，切换到制热模式，空调送出暖风，提升室内温度。
3、除湿模式：当室内湿度较大时，开启除湿模式，可有效降低空气湿度。
4、送风模式：仅使室内空气循环流动，不进行制冷或制热。
（三）风速调节根据您的需求，选择高风、中风、低风或自动风速。
自动风速模式下，空调会根据室内温度和设定温度的差值自动调整风速。
（四）定时功能1、定时开机：您可以提前设置好开机时间，让空调在您需要的时候自动开启，提前为您营造舒适的环境。
2、定时关机：避免因忘记关闭空调而造成能源浪费，设置定时关机，让空调在您指定的时间自动关闭。
四、使用方法（一）开机按下开/关键，控制器屏幕亮起，空调系统开始运行。
此时，默认的运行模式为上次关机时的模式，温度和风速为默认设置。
（二）模式选择按下模式键，依次循环切换制冷、制热、除湿、送风模式。
选定所需模式后，控制器会在屏幕上显示相应的模式图标。
（三）温度调节按温度调节键“＋”或“”，设定您期望的室内温度。
每次按键，温度会以 1℃为单位进行增减。
二厢五匹格力空调说明书
二厢五匹格力空调说明书
在格力空调使用说明书中一般都会为我们介绍到空调的一些基
本使用方法，在观看格力空调使用说明书的时候，首先需要重点了解的就是他的常见故障和故障排除的方法，一般情况下在空调使用说明书中都会为我们例举到空调的故障代码，当空调出现故障时我们就能通过它所显示出的代码了解它出现故障的一些原因。
除此之外，我们还需要了解的是空调的维护和保养的方法，这是我们日常使用空调时非常重要的一个方面。
在格力空调使用说明书中还会为我们列举到很多关于空调的使用的注意事项等，大家都是需要进行仔细了解的。
在使用格力空调的时候，在空调遥控器上按下“功能”按键大相对应的上下扫风功能中，这时功能灯就会开始进行闪烁，再次按下了上下键之后，空调的指示等亮起就代表空调已经打开，指示灯灭就代表这一功能关闭。
在遥控器上的模式按键中用户可以选择相应的程序，空调的模式按键能够实现制冷、制热、自动、除湿等功能。
如果用户在按下了自动功能按键之后，空调就会自动进行温度、风速的调节，用户在关闭了空调的自动功能之后就能自己进行空调温度的上下调
节了。
温度合适调节。
一般在使用空调的时候将空调温度设定合适就能有效的实现空调省电的目的，在夏季空调最佳的温度调节范围是在26℃28℃，而冬季空调温度最佳调节范围实在18℃22℃。
空调温度
每增加一度，它的耗电量就会增加10%。
格力空调主机面板操作说明
显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
4 5 6 7 8 91 2 32．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。
在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
格力空调主机面板操作说明【范本模板】
● 显示板控制面板1．电源指示灯(绿色）, 显示板电源接通时该指示灯亮;否则时灭。
2．运行指示灯（绿色), 显示板开机是该指示灯亮;否则灭。
3．故障指示灯（红色), 机组故障时该指示灯亮,否则灭。
4．开/关键， 控制机组开关机切换。
关机状态下按一下（3秒)开机,开机状态下按一下(3秒）关机.5．复位键,按此键（3秒）,屏幕满屏显示，故障显示清除，系统重新检测故障.6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项;在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中,按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键， 按下此健，返回上级菜单。
9．确定键，在菜单选择中,按此键确认选择项，进入下级菜单;在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器,信息显示区域。
● 显示板操作说明1。
机组的开/关非调试状态下机组的开关机，可以通过手动模式,也可通过定时模式。
手动模式优先于4 5 6 7 8 9 1 2 3定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式:1）、手动开机:在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后,按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时,机组自动开启或关闭。
2。
默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内在进入菜单项后，如果10分钟内未对显示板器进行任何操作，自动回到上面的默认主页菜单（即主页）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
格力5匹风管机说明书
1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
5．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
