沥青针入度实验(图文版-完整)
沥青针入度试验
沥青针入度试验1．试验目的沥青针入度是在规定温度（25C）和规定时间（5s）内，附加一定重量的标准针（IOOg）垂直贯入沥青试样中的深度，单位为 0. 01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g ,调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度 HRC54〜60,针及针杆总质量2.5 ± 0. 5g,针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖,使用过程中应当经常检验, 并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm, 深35mm（适用于针人度小于 200 ）;大盛样皿内径70mm ,深45mm（适用于针入度 200〜350 ）；对针人度大于 350 的试祥需使用特殊盛样皿，其深度不小于 60mm ，试样体积不少于 125mL 。
4）恒温水槽：容量不少于 10L ，控温精度为± 0.1 C 。
水中应设有一带孔的搁板(台) ，位于水面下不少于 100mm ，距水槽底不得少于50mm 处。
(5)平底玻璃皿：容量不少于1L ,深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
(6)温度计：O C〜50C ,分度0.1 C。
(7)秒表，分度 0.1s。
( 8)盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
( 9)溶剂：三氯乙烯等。
( 10)其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
沥青针入度实验

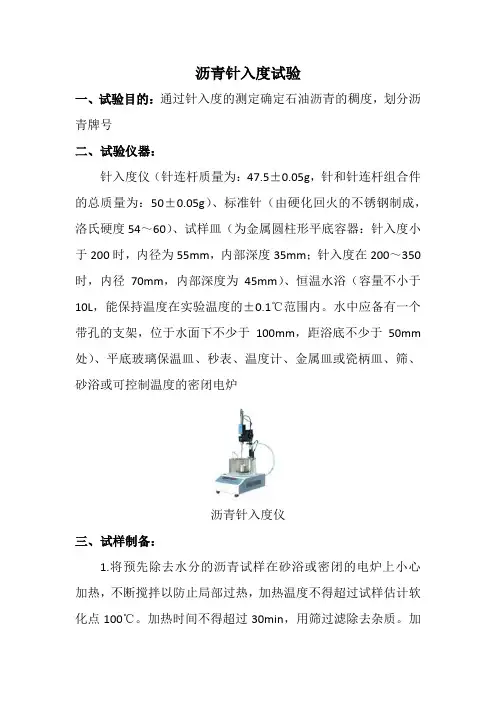

沥青针入度试验一、试验目的：通过针入度的测定确定石油沥青的稠度，划分沥青牌号二、试验仪器：针入度仪（针连杆质量为：47.5±0.05g，针和针连杆组合件的总质量为：50±0.05g）、标准针（由硬化回火的不锈钢制成，洛氏硬度54～60）、试样皿（为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm）、恒温水浴（容量不小于10L，能保持温度在实验温度的±0.1℃范围内。
水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm 处）、平底玻璃保温皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉沥青针入度仪三、试样制备：1.将预先除去水分的沥青试样在砂浴或密闭的电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。
加热时间不得超过30min，用筛过滤除去杂质。
加热搅拌过程中避免试样中混入空气。
2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。
3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。
软化将试样皿移入保持规定实验温度的恒温水浴中。
小试样皿恒温1～1.5h，大试样皿恒温1.5～2h。
四、试验步骤：1.调节针入度仪水平，检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。
用甲苯或其他合适的溶剂清洗标准针，用干净布将其擦干，把针插入针连杆中固定。
按试验条件放好砝码。
2.从恒温水浴中取出试样皿，放入水温控制在实验温度的平底玻璃保温皿中的三脚支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃保温皿置入针入度仪的平台上。
3.慢慢放下连杆，使针尖刚好与试样接触。
必要时用放置在合适位置的光源反射来观察。
拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。
4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。
沥青针入度实验（图文版-完整）

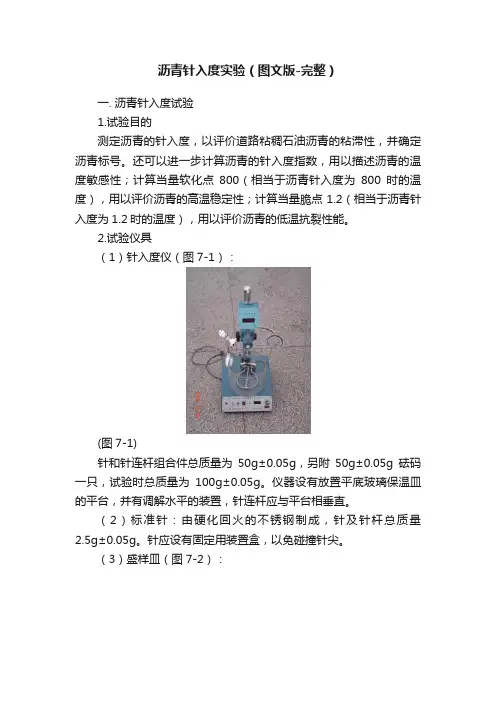

沥青针入度实验（图文版-完整）一. 沥青针入度试验1.试验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。
还可以进一步计算沥青的针入度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针入度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点 1.2（相当于沥青针入度为1.2时的温度），用以评价沥青的低温抗裂性能。
2.试验仪具（1）针入度仪（图7-1）：(图7-1)针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。
仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。
（2）标准针：由硬化回火的不锈钢制成，针及针杆总质量2.5g±0.05g。
针应设有固定用装置盒，以免碰撞针尖。
（3）盛样皿（图7-2）：(图7-2)金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。
对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。
（4）恒温水浴：容量不小于10L，控温准确度为0.1℃。
水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不小于1L，深度不小于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度为0.1℃。
（7）秒表：分度为0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯。
（10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3.试验方法图7-3 沥青针入度试验（1）沥青试样准备方法①将装有试样的盛样器带盖放入恒温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃左右，加热至沥青全部熔化后供脱水用。
沥青针入度试验

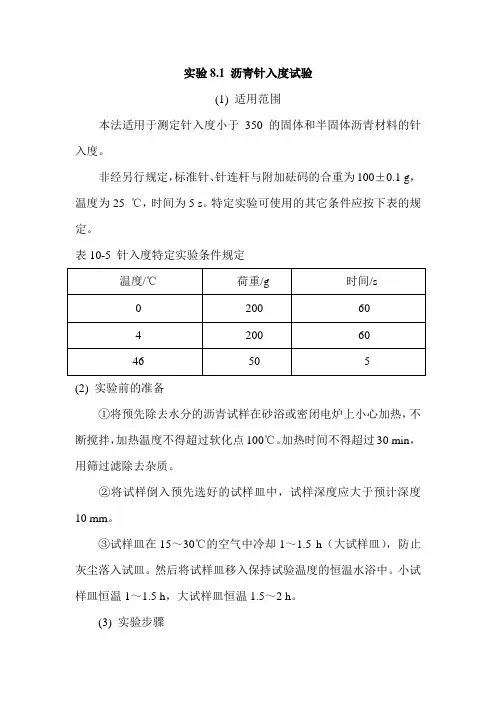

实验8.1 沥青针入度试验
(1) 适用范围
本法适用于测定针入度小于350的固体和半固体沥青材料的针入度。
非经另行规定，标准针、针连杆与附加砝码的合重为100±0.1 g，温度为25 ℃，时间为5 s。
特定实验可使用的其它条件应按下表的规定。
表10-5 针入度特定实验条件规定
温度/℃荷重/g 时间/s
0 200 60
4 200 60
46 50 5
(2) 实验前的准备
①将预先除去水分的沥青试样在砂浴或密闭电炉上小心加热，不断搅拌，加热温度不得超过软化点100℃。
加热时间不得超过30 min，用筛过滤除去杂质。
②将试样倒入预先选好的试样皿中，试样深度应大于预计深度
10 mm。
③试样皿在15～30℃的空气中冷却1～1.5 h（大试样皿），防止灰尘落入试皿。
然后将试样皿移入保持试验温度的恒温水浴中。
小试样皿恒温1～1.5 h，大试样皿恒温1.5～2 h。
(3) 实验步骤
(4) 实验数据处理
取3次测定针入度的平均值，取至整数，作为实验结果。
3次测定的针入度值相差不应大于下表数值。
若超过，应重做。
实验的重复性与再现性应符合规定。
表10-6针入度测定允许最大差植
表10-7针入度测定重复性与再现性应符合规定。

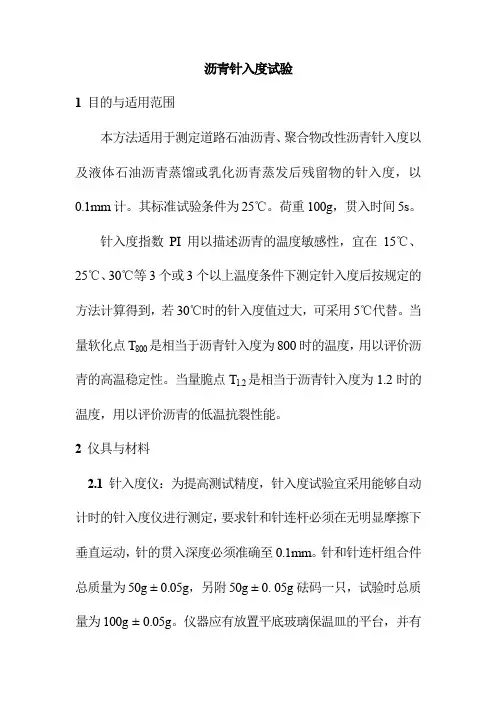

沥青针入度试验
沥青针入度试验1目的与适用范围本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度，以0.1mm计。
其标准试验条件为25℃。
荷重100g，贯入时间5s。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
2 仪具与材料2.1针入度仪：为提高测试精度，针入度试验宜采用能够自动计时的针入度仪进行测定，要求针和针连杆必须在无明显摩擦下垂直运动，针的贯入深度必须准确至0.1mm。
针和针连杆组合件总质量为50g ± 0.05g，另附50g ± 0. 05g砝码一只，试验时总质量为100g ± 0.05g。
仪器应有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
应有针连杆制动按钮，使针连杆可自由下落。
针连杆应易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
且应对自动装置的准确性经常校验。
当采用其它试验条件时，应在试验结果中注明。
2.2标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2~0.3μm，针及针杆总质量2.5g ± 0.05g。
针杆上应打印有号码标志。
针应设有固定用装置盒(筒)，以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验.2.3盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm,深35mm(适用于针人度小于200)；大盛样皿内径70mm，深45mm(适用于针入度为200~350的试样）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm ,试样体积不少于125mL。

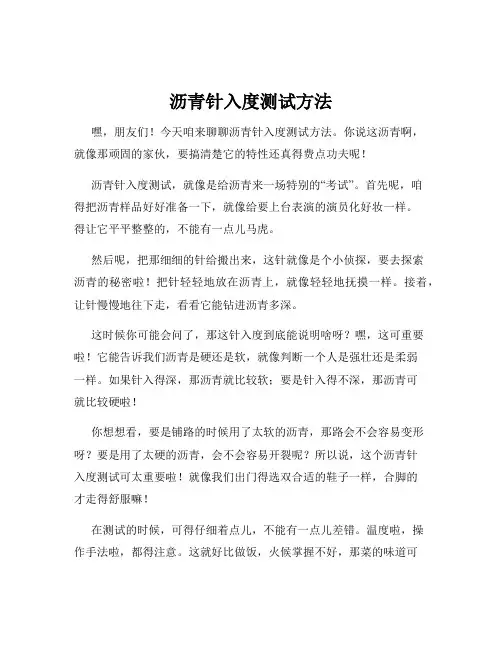

沥青针入度测试方法
沥青针入度测试方法嘿，朋友们！今天咱来聊聊沥青针入度测试方法。
你说这沥青啊，就像那顽固的家伙，要搞清楚它的特性还真得费点功夫呢！沥青针入度测试，就像是给沥青来一场特别的“考试”。
首先呢，咱得把沥青样品好好准备一下，就像给要上台表演的演员化好妆一样。
得让它平平整整的，不能有一点儿马虎。
然后呢，把那细细的针给搬出来，这针就像是个小侦探，要去探索沥青的秘密啦！把针轻轻地放在沥青上，就像轻轻地抚摸一样。
接着，让针慢慢地往下走，看看它能钻进沥青多深。
这时候你可能会问了，那这针入度到底能说明啥呀？嘿，这可重要啦！它能告诉我们沥青是硬还是软，就像判断一个人是强壮还是柔弱一样。
如果针入得深，那沥青就比较软；要是针入得不深，那沥青可就比较硬啦！你想想看，要是铺路的时候用了太软的沥青，那路会不会容易变形呀？要是用了太硬的沥青，会不会容易开裂呢？所以说，这个沥青针入度测试可太重要啦！就像我们出门得选双合适的鞋子一样，合脚的才走得舒服嘛！在测试的时候，可得仔细着点儿，不能有一点儿差错。
温度啦，操作手法啦，都得注意。
这就好比做饭，火候掌握不好，那菜的味道可就差远啦！而且呀，还得做多次测试，不能只测一次就下结论，那可不行。
咱再说说这测试的环境，也得保持稳定。
不能一会儿冷一会儿热的，那沥青还不得“发脾气”呀！就像人一样，在舒服的环境里才能发挥出最好的状态嘛。
总之呢，沥青针入度测试可真是个精细活儿。
需要我们耐心、细心，就像照顾小孩子一样。
只有这样，才能得到准确可靠的结果，才能让我们更好地了解沥青的特性，让它为我们的生活服务呀！大家说是不是这个理儿呀！。
沥青针入度共8页
煤焦沥青
煤焦沥青是炼焦的副产品，即焦油蒸馏后残留在蒸馏釜内的黑色物质。
它与精制焦油只是物理性质有分别，没有明显的界限，一般的划分方法是规定软化点在26．7℃（立方块法）以下的为焦油，26．7℃以上的为沥青。
煤焦沥青中主要含有难挥发的蒽、菲、芘等。
这些物质具有毒性，由于这些成分的含量不同，煤焦沥青的性质也因而不同。
温度的变化对煤焦沥青的影响很大，冬季容易脆裂，夏季容易软化。
加热时有特殊气味；加热到260℃在5
小时以后，其所含的蒽、菲、芘等成分就会挥发出来。
土木工程材料沥青实验
沥青试验一沥青针入度测定石油沥青的针入度以标准阵在一定的荷载、时间及温度条件下垂直穿入沥青试样的深度来表示，单位为1/10℃。
除非另行规定，标准针，针连杆与附加砝码的总质量为（100±0.05）g,温度为（25±0.1）度，时间为5s。
特定试验可采用的其他条件，如表所示。
表针入度特定试验条件规定温度/℃荷重/N 时间/s0 2 604 2 6046 0.5 5注：特定试验报告中要应注明实验条件1.试验目的建筑工程中使用的沥青，在常温下大都是固体或半固体状态，可以通过测定沥青的针入度来表示沥青的粘滞性，并以针入度为其主要技术指标来评定沥青的牌号。
2.主要仪器设备1)针入度仪（图）。
针连杆质量为（47.5±0.05）g，针和针连杆的总质量为（50±0.05）g；2)标准针。
标准针应由硬化回火的不锈钢制造，针应装在一个黄铜或不锈钢的金属箍中，针露在外面的长度应在40~50 mm，金属箍的直径为（3.20±0.05）mm，长度为（38±1）mm，针应牢固的装在箍里，针尖及针的任何其余部分均不得偏离箍轴1mm以上，针箍及其附件总质量为（2.50±0.05）g，每个箍针上打印单独的标志号码。
3)试样皿。
金属或玻璃的圆柱形平底皿，尺寸如表所示。
表金属或玻璃的圆柱形平地皿尺寸要求针入度直径/mm 深度/mm 针入度<200时35 35针入度200~350时55 70针入度350~500时50 604)恒温水浴。
容量不小于10L，能保持温度在试验温度的±0.1℃范围内。
5)温度计。
液体玻璃温度计，刻度范围0~50℃，分度值为0.1℃。
6)平地玻璃皿。
容量不小于350mL，深度要浸过最大的样品皿。
内设一个不锈钢三角支架，以保证试样皿稳定。
3.实验准备1)加热样品时不断搅拌以防局部过热，直到样品能够流动。
焦油沥青的加热温度不超过软化点60℃，石油沥青不超过软化点90℃。
沥青针入度试验
沥青针入度试验1、试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2、试验仪器设备(1)针入度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
(2)标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
(3)盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针入度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针入度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表：分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3、预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
4、试验步骤（1）将恒温水槽调到要求的温度25℃，保持稳定。
石油沥青的针入度、延度、软化点实验
鲁东大学土木工程学院 周爱军
授课内容
1 2 3 4 实验原理 实验目的 实验要求 实验仪器
5
6
实验步骤
注意事项
1.实 验 原 理
针入度、延度和软化点传统上称为石油沥青的三大指 标，是我国目前在路用领域中对沥青提出的最基础指 标。 针入度实验：石油沥青的针入度以标准针在一定的荷 重、时间及温度条件下垂直贯入沥青试样的深度来表 示，单位为1/10mm。 延度实验：延度是用规定的沥青试件，在一定温度下， 以一定的速度拉伸至断裂的长度，单位为cm。 软化点实验：软化点是沥青试件在规定条件下，因受 热而下坠达25.4mm时的温度（℃）。
2.实 验 目 的
1
通过测定沥青的针入 度，不仅能够掌握不 同沥青的粘稠性、进 行沥青标号的划分， 还可以用针入度指数 PI来描述沥青的温度 敏感性
2
通过延度实验来评价 沥青的塑性变形总能 力。延度值愈大，表 示沥青塑性越好 。
3
通过测定沥青的软化 点可以反映沥青材料 热稳定性，也可度量 沥青粘度
烧杯中装入水或甘油，（当预定沥青软化点高于 80度时，烧杯中装入31-33度的甘油 低于80度时 则装入5度的水），高度应与测定架的标记相平， 经15分钟后，在铜环表面上放置钢球，并用套环 固定钢球位置。 把烧杯放在有石棉网的电炉上加热。3分钟内控制 好每分钟5度的升温速度。当升温至沥青开始软化， 钢球随之下坠，当沥青裹着钢球下坠至金属板上 时，记录此温度，即为沥青的软化点。
5. 实 验 步 骤 （1）针入度实验
将预先除去水分的沥青试样防入金属皿，在砂浴上加热 熔化，加热温度不得比试样估计的软化点高100度。充分 搅拌后，用筛过滤并搅拌至空气泡完全消除为止。 将试样注入盛样皿内，其深度不小于300mm。放置于1530度的空气中冷却1小时，冷却时须注意防止灰尘落入。 然后将盛样皿浸入水温为25度左右的水槽中（恒温1小时） 槽中水位应高于试样表面25mm以上。 调整针入度仪使之水平。将盛样皿取出，置于水温为25 度的平底保温皿中，试样表面水层高度不小于10mm。
(完整版)沥青针入度试验
沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表，分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
4．试验步骤（1）将恒温水槽调到要求的温度25℃，保持稳定。
沥青针入度试验
沥青针入度试验1目的与适用范围本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度，以0.1mm计。
其标准试验条件为25℃。
荷重100g，贯入时间5s。
针入度指数PI用以描述沥青的温度敏感性，宜在15℃、25℃、30℃等3个或3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点T800是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。
当量脆点T1.2是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
2 仪具与材料2.1针入度仪：为提高测试精度，针入度试验宜采用能够自动计时的针入度仪进行测定，要求针和针连杆必须在无明显摩擦下垂直运动，针的贯入深度必须准确至0.1mm。
针和针连杆组合件总质量为50g ± 0.05g，另附50g ± 0. 05g砝码一只，试验时总质量为100g ± 0.05g。
仪器应有放置平底玻璃保温皿的平台，并有调节水平的装置，针连杆应与平台相垂直。
应有针连杆制动按钮，使针连杆可自由下落。
针连杆应易于装拆，以便检查其质量。
仪器还设有可自由转动与调节距离的悬臂，其端部有一面小镜或聚光灯泡，借以观察针尖与试样表面接触情况。
且应对自动装置的准确性经常校验。
当采用其它试验条件时，应在试验结果中注明。
2.2标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54~60，表面粗糙度Ra0.2~0.3μm，针及针杆总质量2.5g ± 0.05g。
针杆上应打印有号码标志。
针应设有固定用装置盒(筒)，以免碰撞针尖，每根针必须附有计量部门的检验单，并定期进行检验.2.3盛样皿：金属制，圆柱形平底。
小盛样皿的内径55mm,深35mm(适用于针人度小于200)；大盛样皿内径70mm，深45mm(适用于针入度为200~350的试样）；对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm ,试样体积不少于125mL。
沥青针入度实验
沥青针入度实验
1、 实验目的
通过针入度的测定不仅能够掌握不同沥青的粘稠性以及进行沥青标号的划分，而且可以用来描述沥青的温度敏感性——针入度指数。
针入度指数可在15℃、25℃、30℃等3个或3个以上温度条件下测定针入度后按规定的方法计算得到，若30℃时的针入度值过大，可采用5℃代替。
当量软化点800T 是相当于沥青针入度为800时的温度，用以评价沥青的高温稳定性。
当量脆点2.1T 是相当于沥青针入度为1.2时的温度，用以评价沥青的低温抗裂性能。
2、 原始记录表
3、 数据处理：
lgP =2.45 T=14.2 1lgP =2.57 1T =19 2lgP =2.63 2T =20
由T A Pen ⨯+=lg K lgP 线性回归 解得：K=2 l g P e n A =0.03 所以：lgPen
Pen lg lg 50150020A A PI Pen +-=
= lg 205000.0321500.03
P en P I -⨯==+⨯
当量软化点800T ：lgPen A K 800lg T -== 30℃
当量脆点2.1T ： lgPen
2.1A K -2.1lg T =
= -64℃
计算沥青的塑性温度范围⊿T 为：-64℃~30℃。
沥青的针入度PPT课件
变形和流动的科学： 1.万物皆流，如玻璃； 2.流体与固体无明确界限，流体瞬间具有固体弹性； 固体长时间发生流动； 3. 物体弹性、粘性、塑性集于一体。 流变学是根据应力、应变和时间来研究物质流动和变形的 构成与发展的一般规律的科学。
（三）流变特性
沥青材料是一种具有流变特性的典型材料，它的流动和变形 不仅与应力有关，而且与时间和温度有关。简述感温性、感时 性和粘-弹性近似解析表达—劲度模量。
3. 沥青粘-弹性近似解法—劲度模量。
（1）沥青的粘弹行为：沥青材料是一种典型的粘-弹性材
料，它的粘弹行为可通过蠕变试验来描述。设在沥青试件上施以
拉应力 0并保持不变，其应变随时间t而增加，这种现象称为“蠕
变”。当时间为t时，所产生的总应变 由瞬时弹性应变 e、延
迟弹性应变 d 和粘塑性应变 v 组成，即
本节内容(11)
• 沥青的粘附性评价方法 • 沥青的耐久性评价方法 • 安全性
（四）粘附性
沥青裹覆集料后的抗水性（即抗剥性）不仅与沥 青的性质有密切关系，而且亦与集料性质有关。
沥青的性质中主要为沥青的稠度和沥 青中极性物质的含量（如沥青酸及其酸 酐等）。随着沥青稠度和沥青酸含量的 增加，沥青与石料的粘附性提高
数的修正，可以采用诺模图法或计算法。
本节内容(10)
• 感时性 • 沥青粘弹性近似解法
2. 感时性。 沥青材料的时间感应性，简称感时性。是表征沥青流变特 性的一个重要指标。感时性可以采用不同的方法来表征，最常用的
为采用“针入度和贯入时间的关系”来表达的方法。
lgP＝ Blt gK
沥青的针入度－贯入时间指数B愈大，表示在相同的荷载条件 下，经历相同的时间，它的剪切变形愈大，也就是这种沥青的时间 感应性愈高。
沥青针入度试验
沥青针入度试验1．试验目的沥青针入度是在规定温度（25℃）和规定时间（5s）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，单位为0.01mm。
通过针入度的测定掌握不同沥青的粘稠度以及进行沥青标号的划分。
2．试验仪器设备（1）针人度仪：凡能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯人深度准确至0.01mm的仪器均可使用。
它的组成部分有拉杆、刻度盘、按钮、针连杆组合件，总质量为100±0.05g，调节试样高度的升降操作机件，调节针入度仪水平的螺旋，可自由转动调节距离的悬臂。
当为自动针入度仪时，其基本要求相同，但应附有对计时装置的校正检验方法，以经常校验。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g，针杆上打印有号码标志，应对针妥善保管，防止碰撞针尖，使用过程中应当经常检验，并附有计量部门的检验单。
（3）盛样皿：金属制的圆柱形平底容器。
小盛样皿的内径55mm，深35mm（适用于针人度小于200 ）；大盛样皿内径70mm ，深45mm （适用于针入度200～350 ) ；对针人度大于350 的试祥需使用特殊盛样皿，其深度不小于60mm ，试样体积不少于125mL 。
（4）恒温水槽：容量不少于10L ，控温精度为±0.1℃。
水中应设有一带孔的搁板（台），位于水面下不少于100mm ，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不少于1L ，深度不少于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度0.1℃。
（7）秒表，分度0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯等。
（10）其它：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3．预习要求掌握沥青针入度的概念，熟悉测定沥青针入度的试验步骤。
4．试验步骤（1）将恒温水槽调到要求的温度25℃，保持稳定。
沥青针入度延度和软化点的测定
• (2)试样 道路沥青或建筑沥青。
图19－1 沥青针入度试验用针
• 4．准备工作
• (1)试样的预处理 小心加热试样，不断搅拌以防局部过 热，加热到使试样能够流动。加热时间不超过30 min 。加热、搅拌过程中避免试样中进入气泡。将试样倒 入预先选好的试样皿中，试样深度应大于预计穿入深 度10 mm。同时将试样倒入两个试样皿。
• （1）仪器 图19-3 延度仪模具
• 沥青延度试验器：其中水浴能保持试验温度变化不大 于0.1℃，容量至少为10L，试件浸入水中深度不得小 于10cm，水浴中设置带孔搁架以支撑试件，搁架距水 浴底部不得小于5cm；试件模具由黄铜制造，由两个 弧形端模和两个侧模组成，组装模具如图19－3所示； 延度仪在启动时应无明显的振动。
• 6．数据处理和报告
• 报告三次针入度的平均值，取至整数作为试验 结果。三次测定的针入度值相差不应大于表19 －2的数值。
• 表19-2针入度值测定结果的允许误差
•
• 7．精密度
• ①重复性 同一试样，同一操作者利用同一台仪 器测得的两次结果不超过平均值的4％。
• ②再现性 同一试样，不同操作者利用同一类型 仪器测得的两次结果不超过平均值的11％。
间在高温下性质发生变化，硬度增加。 （4）软化点测定 当两个试环的球刚触及下支撑板时，分别记录温度计所显示的温度。
所有石油沥青试样的准备和测试必须在6h内完成，煤焦油沥青试验必须在内完成。 加热介质：软化点在30～80℃时用新煮沸过的蒸馏水；
• （3）倒入盛样皿的试样若有气泡存在，会使结 测量试件从拉伸到断裂所经过的距离，以cm表示。
沥青针入度延度和软化点的测定
沥青针入度延度和软化点的测定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 沥青针入度试验
1.试验目的
测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。
还可以进一步计算沥青的针入度指数，用以描述沥青的温度敏感性；计算当量软化点 800（相当于沥青针入度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点 1.2（相当于沥青针入度为1.2时的温度），用以评价沥青的低温抗裂性能。
2.试验仪具
（1）针入度仪（图7-1）：
(图7-1)
针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只，试验时总质量为100g±0.05g。
仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。
（2）标准针：由硬化回火的不锈钢制成，针及针杆总质量2.5g±0.05g。
针应设有固定用装置盒，以免碰撞针尖。
（3）盛样皿（图7-2）：
(图7-2)
金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。
对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。
（4）恒温水浴：容量不小于10L，控温准确度为0.1℃。
水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm 处。
（5）平底玻璃皿：容量不小于1L，深度不小于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
（6）温度计：0℃～50℃，分度为0.1℃。
（7）秒表：分度为0.1s。
（8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
（9）溶剂：三氯乙烯。
（10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
3.试验方法
图7-3 沥青针入度试验
（1）沥青试样准备方法
①将装有试样的盛样器带盖放入恒温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃左右，加热至沥青全部熔化后供脱水用。
当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃左右。
沥青试样不得直接采用电炉或煤气炉明火加热。
②当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。
时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。
在沥青温度不超过100℃的条件下，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃（石油沥青）或50℃（煤沥青）。
③将成样器中的沥青通过0.6mm的滤筛过滤。
（2）制备试样方法
过滤后不等冷却立即一次将试样灌入盛样皿中，试样深度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。
盛有试样的盛样皿在15℃～30℃室温中冷却1h～1.5h（小盛样皿）、1.5h～2h（大盛样皿）或2h～2.5h（特殊盛样皿）后移入保持规定试验温度±0.1℃的恒温水槽中1h～1.5h（小盛样皿）、1.5h～2h（大盛样皿）或2h～2.5h（特殊盛样皿）。
（3）调整针入度仪使之水平。
检查针连杆和导轨，以确认无水和其它外来物，无明显摩擦。
用三氯乙烯或其它溶剂清洗标准针，并拭干。
将标准针插入针连杆，用螺丝固紧。
按试验条件，加上附加砝码。
（4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。
（5）将盛有试样的平底玻璃皿置于针入度仪的平台上。
慢慢放下针连杆，用适当位置的反光镜或灯光反射观察，使针尖恰好与试样表面接触。
拉下刻度盘的拉杆，使与针连杆顶端轻轻接触，调节刻度盘或深度指示器的指针指示为零。
（6）开动秒表，在指针正指5s的瞬时，用手紧压按钮，使标准针自动下落贯入试样，经规定时间，停压按钮使针停止移动。
（7）拉下刻度盘拉杆与针连杆顶端接触，读取刻度盘指针或位移指。
