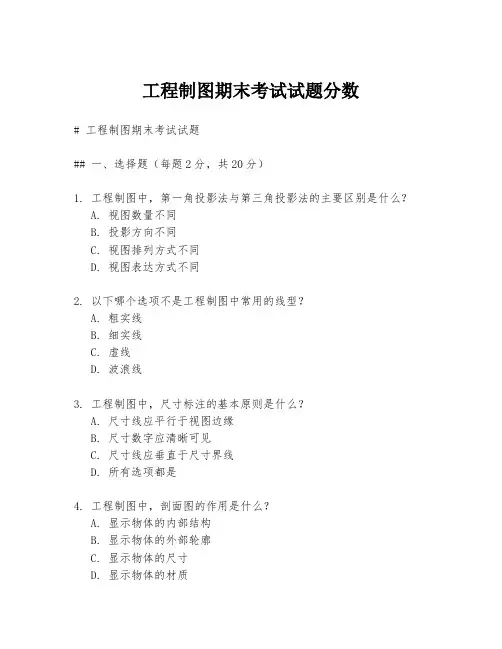

工程制图期末考试试题分数# 工程制图期末考试试题## 一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图数量不同B. 投影方向不同C. 视图排列方式不同D. 视图表达方式不同2. 以下哪个选项不是工程制图中常用的线型？A. 粗实线B. 细实线C. 虚线D. 波浪线3. 工程制图中，尺寸标注的基本原则是什么？A. 尺寸线应平行于视图边缘B. 尺寸数字应清晰可见C. 尺寸线应垂直于尺寸界线D. 所有选项都是4. 工程制图中，剖面图的作用是什么？A. 显示物体的内部结构B. 显示物体的外部轮廓C. 显示物体的尺寸D. 显示物体的材质5. 以下哪个选项不是工程制图中的视图类型？A. 前视图B. 俯视图C. 左视图D. 透视图## 二、填空题（每空1分，共10分）1. 工程制图中，_________是最基本的投影方法。
2. 工程制图中，剖面线通常使用_________线型表示。
3. 工程制图中，尺寸标注应遵循_________原则。
4. 工程制图中，_________视图可以显示物体的顶面。
5. 工程制图中，局部放大图通常用于表示_________。
## 三、简答题（每题10分，共20分）1. 简述工程制图中尺寸标注的注意事项。
2. 解释工程制图中剖面图与断面图的区别。
## 四、绘图题（每题15分，共30分）1. 根据给定的三视图，绘制一个简单的机械零件的第三视图。
2. 绘制一个简单的装配体的剖面图，并标注必要的尺寸。
## 五、综合分析题（20分）给定一个复杂的机械零件图纸，分析其设计特点，并说明在实际生产中可能遇到的问题及解决方案。
注意：请考生在答题时，注意审题，确保答案的准确性和完整性。
工程制图是工程技术领域中非常重要的基础课程，掌握好工程制图的基本知识和技能，对于后续的专业课程学习和工程实践具有重要意义。
考试时，合理分配时间，确保每部分题目都能得到充分的思考和解答。
工程制图期末考试试题
工程制图期末复习试题
一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)
4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。
（）
5
3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x
五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）
八、补全相贯线正面投影。
（保留作图线）
九、补画机件三视图所缺的线条。
（保留作图线）
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
工程制图期末考试题
工程制图期末考试题一、选择题（每题2分，共20分）1. 在工程制图中，下列哪个符号表示螺纹连接？A. ⌒B. @C. ∅D. ⌀2. 标准A4纸的尺寸是多少？A. 210mm x 297mmB. 220mm x 310mmC. 200mm x 290mmD. 210mm x 290mm3. 以下哪种投影法不适用于工程制图？A. 正投影B. 斜投影C. 透视投影D. 轴测投影4. 在工程图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点划线D. 细实线5. 以下哪个视图表示物体的顶面？A. 主视图B. 侧视图C. 俯视图D. 后视图6. 工程图中的断面符号是用来表示什么？A. 材料的类型B. 断面的形状C. 内部结构D. 表面处理7. 在工程制图中，比例尺的作用是什么？A. 表示图形与实物的大小关系B. 表示图形与实物的详细程度C. 表示图形与实物的材质差异D. 表示图形与实物的重量比例8. 以下哪种材料通常不用于制作工程图纸？A. 纸张B. 塑料C. 布D. 木材9. 在工程制图中，尺寸标注的起点通常是哪里？A. 中心线B. 基准线C. 轮廓线D. 轴线10. 以下哪个不是工程制图中常用的尺寸标注？A. 长度B. 宽度C. 面积D. 直径二、填空题（每空1分，共20分）1. 在工程制图中，______线用于表示物体的对称轴或中心线。
2. 工程图中的______是指图形与实物的尺寸比例关系。
3. ______投影法可以直观地展示物体的三个面。
4. 在工程图中，______是用来表示物体表面粗糙度的一种图形符号。
5. ______是指用一系列视图和剖视图来表达物体形状的方法。
6. 工程图中的______是指从一个或多个特定角度观察物体所得到的图形。
7. ______是指在工程图中用来表示物体内部结构的视图。
8. 在工程制图中，______是用来表示物体的外形轮廓。
9. ______是指在工程图中用来表示物体长度、角度等尺寸的标注。
《工程制图》期末考试题(大专)参考答案及评分标准
四川理工学院成人高等教育
《建筑制图》期末试卷
参考答案及评分标准（A卷）
一、单选题：（共15小题，每小题2分，共30分。
请将正确答案直接填写在相应的括号内。
）
二、填空题：（共6小题，每空1分，共15分。
请将正确答案直接填写在相应的横线上。
）
1. 长仿宋
2. 尺寸界线、尺寸起止符号、尺寸数字
3. 阿拉伯数字、左、右、大写拉丁字母、下、上
4. 毫米（或mm）、米（或m）
5. 3
6. 定形尺寸、定位尺寸
三、判断题：（正确的打“√”，错误的打“×”，共5小题，每题3分，共15分。
）
1. √
2. ×
3. √
4. ×
5. √
四、作图题：（共3小题，第1小题20分，第2、3小题各10分，共
40分。
请务必用铅笔
．．．．．．．。
）．．．．．．、直尺、三角板和圆规
．．．．．．．．．．作图
．．，．并保留作图痕迹
（1）画出下列立体图形的三面投影。
（2）完成五边形的水平投影。
d
a
d'
（3）已知图形的V 面与W 面投影，求图形的H 面投影。
工程制图的期末试题及答案

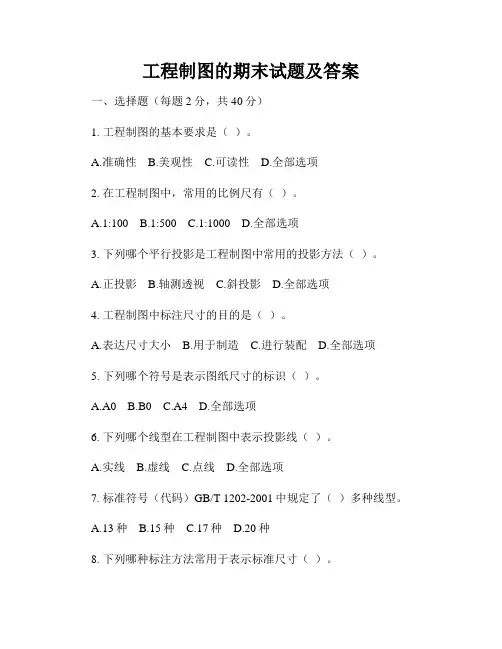

工程制图的期末试题及答案一、选择题（每题2分，共40分）1. 工程制图的基本要求是（）。
A.准确性B.美观性C.可读性D.全部选项2. 在工程制图中，常用的比例尺有（）。
A.1:100B.1:500C.1:1000D.全部选项3. 下列哪个平行投影是工程制图中常用的投影方法（）。
A.正投影B.轴测透视C.斜投影D.全部选项4. 工程制图中标注尺寸的目的是（）。
A.表达尺寸大小B.用于制造C.进行装配D.全部选项5. 下列哪个符号是表示图纸尺寸的标识（）。
A.A0B.B0C.A4D.全部选项6. 下列哪个线型在工程制图中表示投影线（）。
A.实线B.虚线C.点线D.全部选项7. 标准符号（代码）GB/T 1202-2001中规定了（）多种线型。
A.13种B.15种C.17种D.20种8. 下列哪种标注方法常用于表示标准尺寸（）。
A.阴影线标注B.尺寸线标注C.线性标注D.角度标注9. 在工程制图中，常用的曲线有（）。
A.直线B.圆弧C.椭圆D.全部选项10. 下列哪个工程图形可以用来表示物体外观（）。
A.立体图B.剖视图C.缩小图D.全部选项11. 在三视图中，正视图通常用（）表示。
A.右侧视角B.左侧视角C.俯视角D.全部选项12. 工程制图常用的标线方式有（）。
A.直线标线B.波浪线标线C.切线标线D.全部选项13. 视图之间的关系是（）。
A.相对关系B.绝对关系C.相对与绝对两者都有关系D.以上都不是14. 下列哪个工程制图视图是指物体被正视而得到的图形（）。
A.主视图B.副视图C.内视图D.俯视图15. 制图常见的线宽有（）。
A.0.5mmB.0.7mmC.1mmD.全部选项二、填空题（每题5分，共30分）1. 工程制图中缩小比是指绘图时图形的尺寸___比物体实际尺寸小。
2. 平行投影是指物体与作图平面之间的___关系保持，绘制出的图形逼真性较差。
3. 标准符号（代码）GB/T 1185-1982是___符号表示。
工程制图期末试题
《工程制图》考试试卷（样卷）
（测试卷题型参考）
课程代码课程名称工程制图考试时间
题号一二三四五六七八九十总成绩得分

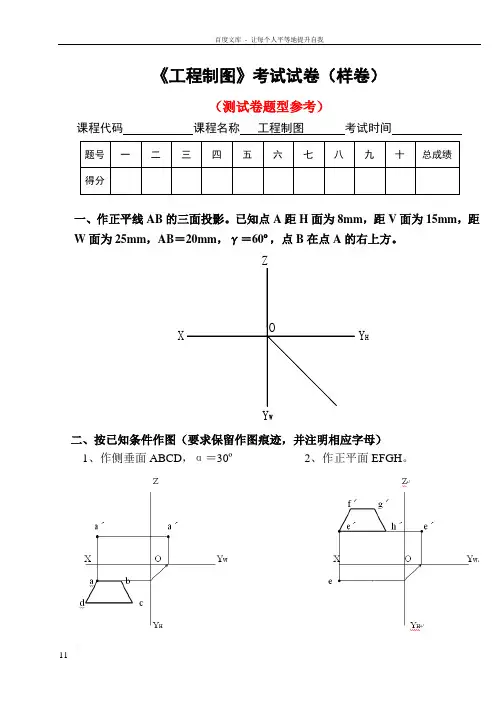

一、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝20mm，γ＝60º，点B在点A的右上方。
X Z
Y H Y W
O
二、按已知条件作图（要求保留作图痕迹，并注明相应字母）
1、作侧垂面ABCD，α＝30º
2、作正平面EFGH。
三、已知圆锥面上点A、点B、点C和线EF的一个投影，试求其另外两个投影。
四、补画平面立体被截切后的水平投影和侧面投影。
五、求圆柱被截切后的侧面投影。
六、补画机件三视图所缺的线条。
（保留作图线）
七、分析图中相贯线是由什么形体相交而成的，并画出其投影。
八、由已知立体的两个视图，补画第三视图。
九、看懂组合体视图，补画出左视图。
十、在指定位置，将主视图改为全剖视图。
工程制图期末考试试卷
工程制图期末考试试卷一、选择题（每题2分，共20分）1. 工程制图中，尺寸标注的基本原则是（）。
A. 清晰、准确B. 完整、合理C. 简洁、明了D. 统一、规范2. 在工程制图中，三视图包括（）。
A. 主视图、左视图、俯视图B. 前视图、右视图、顶视图C. 正视图、侧视图、仰视图D. 正视图、俯视图、侧视图3. 以下哪个符号不是工程制图中常用的几何公差符号（）。
A. 直线度符号B. 圆度符号C. 平行度符号D. 正弦度符号4. 工程制图中，线型表示的含义是（）。
A. 材料的硬度B. 材料的厚度C. 材料的粗糙度D. 材料的密度5. 在工程制图中，标注尺寸时，尺寸线应（）。
A. 垂直于被标注的表面B. 平行于被标注的表面C. 与被标注的表面成45度角D. 与被标注的表面成60度角6. 工程制图中，标注角度时，角度的起点应（）。
A. 从尺寸线的起点开始B. 从尺寸线的终点开始C. 从被标注角度的顶点开始D. 从被标注角度的任意一点开始7. 在工程制图中，如果一个零件的表面粗糙度要求较高，应使用（）线型来表示。
A. 细实线B. 粗实线C. 点划线D. 虚线8. 工程制图中，标注尺寸时，尺寸数字应（）。
A. 放在尺寸线的上方B. 放在尺寸线的下方C. 放在尺寸线的左侧D. 放在尺寸线的右侧9. 在工程制图中，如果需要表示一个零件的对称性，可以使用（）。
A. 镜像线B. 对称线C. 虚线D. 点划线10. 工程制图中，标注公差时，公差值应（）。
A. 放在尺寸数字的上方B. 放在尺寸数字的下方C. 放在尺寸数字的左侧D. 放在尺寸数字的右侧二、填空题（每空1分，共20分）1. 在工程制图中，一个完整的尺寸标注应包括尺寸线、尺寸数字和______。
2. 工程制图中，表示零件长度的尺寸通常使用______线型。
3. 当需要表示零件的对称性时，可以使用______线，并在对称线上标注对称符号。
4. 在工程制图中，角度的标注应使用______符号，并从被标注角度的顶点开始。
工程制图期末考试试题
工程制图期末考试试题
一、选择题（每题2分，共20分）
1. 在工程制图中，尺寸线通常使用什么线型表示？
A. 虚线
B. 粗实线
C. 细实线
D. 点划线
2. 以下哪个不是工程制图中的视图类型？
A. 俯视图
B. 侧视图
C. 透视图
D. 后视图
3. 工程制图中的剖面线通常用于表示什么？
A. 物体的表面
B. 物体的内部结构
C. 物体的轮廓
D. 物体的尺寸
4. 以下哪个符号不是工程制图中的公差符号？
A. ±
B. ∅
C. ∥
D. ∆
5. 工程制图中，螺纹的表示方法通常是什么？
A. 用虚线表示
B. 用实线表示
C. 用点划线表示
D. 用粗实线表示
二、简答题（每题10分，共30分）
6. 简述工程制图中尺寸标注的基本原则。
7. 解释什么是第三角投影法，并与第一角投影法进行比较。
8. 描述在工程制图中，如何表示和理解局部放大图。
三、绘图题（每题25分，共50分）
9. 根据给定的三视图，绘制一个简单零件的三维模型图，并标注必要的尺寸。
10. 绘制一个带有螺纹和倒角的轴的工程图，包括必要的尺寸和公差标注。
四、综合应用题（共30分）
11. 给出一个实际的机械零件设计任务，要求学生根据设计要求，完成零件的工程图绘制，包括但不限于视图选择、尺寸标注、公差和表面粗糙度的标注等。
注意：请在答题前仔细阅读题目要求，确保答案的准确性和完整性。
工程制图期末考试试题
工程制图期末考试试题工程制图期末复习试题一、点、线的投影作图。
1、做出诸点的三面投影:A(25,15,20);点B距离投影面W、V、H分别为20,10，15。
3、已知:正平线AB的实长为50mm。
求作:a′(一解即可)4、已知:A、B、C点的二面投影。
求作:A、B、C的第三面投影。
第1页，共21页5、完成四边形ABCD的水平投影。
二、选择题:1、已知带有圆柱孔的半球体的四组投影，正确的画法是( )图。
2、已知物体的主、俯视图，正确的左视图是( )图。
3、点A在圆柱表面上，正确的一组视图是( )4、根据主、俯视图，选择正确的主视图的剖视图。
( ) 第2页，共21页5、已知圆柱切割后的主、俯视图，正确的左视图是( )图。
3、相贯线:4、剖视图:5、圆弧连接:6、表面粗糙度:四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
第3页，共21页z(b')a'xyWyH五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
第4页，共21页补全圆柱被截切后的侧面投影。
(保留作图线) 七、八、补全相贯线正面投影。
(保留作图线)第5页，共21页九、补画机件三视图所缺的线条。
(保留作图线)第6页，共21页十、标注下面形体的尺寸(按图上实际量取，取整)。
十一、补全组合体的尺寸第7页，共21页十二、标注组合体的尺寸。
(按图上实际量取，取整)。
、将主视图改为改为适当的全剖视图。
十三第8页，共21页十四、在中间的图形上，将主视图合适的地方改为全剖视图。
第9页，共21页原文已完。
下文为附加的原创公文，如不需要，下载后可以编辑删除，谢谢～副县长在2016年县政府全体会议上的讲话按照会议安排，我就今年分管工作简要讲5个方面:一、强化调度管理，着力抓好项目建设。
一方面，要着力抓好全县项目调度管理。
每季度召开一次经济运行分析、项目调度会议，及时查改问题，抓好宏观经济运行调控管理和主要经济指标月度监测预警，确保全县经济运行健康有序，项目建设顺利推进。
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图期末考试复习试题
工程制图期末复习试题A（25,15,20）；点B距离投影面W、V、H分别为20,10, 15。
2、作正平线AB的三面投影。
已知点A距H面为8mm,距V面为15mm，距W面为25mm，AB =20mm , Y = 60o,点B 在点A的右上方。
Y W3、已知：正平线AB的实长为50mm 求作：a'（—解即可）、点、线的投影作图。
1、做出诸点的三面投影:4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD勺水平投影。
、选择题：1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A 在圆柱表面上，正确的一组视图是（ ）4、根据主、俯视图，选择正确的主视图的剖视图。
（ ）比)Cl 1: >IJtLiI6、下面选项中，立体正确的左视图是（ ）图。
5、已知圆柱切割后的主、俯视图，正确的左视图是（图。
⅛1>tb)7、下面选项中，立体正确的左视图是( )图。
Q网同回囲(a) (b) (C) (d)≡.、名词解释：1、比例：2、正投影：3、相贯线:4、剖视图:5、圆弧连接:6、表面粗糙度:四、已知圆锥面上点A、点B —个投影，试求其另外两个投影X六、补画平面立体被截切后的水平投影和侧面投影七、补全圆柱被截切后的侧面投影。
（保留作图线）八、补全相贯线正面投影。
（保留作图线）九、补画机件三视图所缺的线条。
（保留作图线）_______________________I I_____ I L_____________________Γ~l十、标注下面形体的尺寸（按图上实际量取，取整）O十二、标注组合体的尺寸。
（按图上实际量取，取整）十三、将主视图改为改为适当的全剖视图O第11页，共10页十四、在中间的图形上，将主视图合适的地方改为全剖视图第12页，共10页。
《工程制图》期末考试样题
《工程制图》期末考试试题（B ），共3页，第1页《工程制图》期末考试样题闭卷适用班级： 时量：120分钟 记分： 考生班级：学号：姓名：一、已知点A （10，5，20），B 点在A 点的左、前、下方各10mm ，C 点距离H 、V 、W 投影面分别为25、25、30mm 。
用作图比例1：1求作△ABC 的三面投影；并判断后选择填空：△ABC 是 H 、 V 、 W 投影面的 平行 、垂直 面。
（共16分）二、补画组合体的三视图中漏画的图线：（11分）注意：点划线、虚线也要补画；缺少的尺寸从轴测图上1：1量取。
三、看懂组合体的视图，补画左视图 （15分）。
注意：点划线、虚线也要画出。
四、将主视图改为全剖视图: （画在主、俯视图之间）（15分）五、补全组合体被截切的水平投影。
（共15分）六、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
（保留作图过程）(共13分)《工程制图》期末考试试题（B），共3页，第2页七、由立体图（轴测图）画三视图，尺寸从图上量取。
（１5分）《工程制图》期末考试试题（B），共3页，第3页《工程制图》期末考试试题（B ），共3页，第4页参考答案一、已知点A （10，5，20），B 点在A 点的左、前、下方各10mm ，C 点距离H 、V 、W 投影面分别为25、25、30mm 。
用作图比例1：1求作△ABC 的三面投影，并判别△ABC 是 H 投影面的 垂直 面（将判别结果填在空内）。
（共16分）二、补画组合体的三视图中漏画的图线：（11分）注意：点划线、虚线也要补画；尺寸可从轴测图上1：1量取。
三、看懂组合体的视图，补画左视图 （15分）。
注意：点划线、虚线也要画出。
四、将主视图改为全剖视图（15分）五、补全组合体被截切的水平投影。
（共15分）六、二、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
（保留作图过程）(共13分)评分细则：正平线2分，每个点4分，连线3分《工程制图》期末考试试题（B），共3页，第5页《工程制图》期末考试试题（B），共3页，第6页。
