桥悬索桥无抗风缆猫道设计及其施工关键技术

桥悬索桥无抗风缆猫道设计及其施工关键技术自建国以来，我国在大桥方面积累了不少经验，比如，长江大桥、珠江黄埔江大桥等都是非常著名的工程案例；猫道作为这种大跨度悬索桥上部结构施工方面的重要高空作用平台，既是临时承重的承担者，又是主要的工作通道，而且担任着对索股、索缆的输送与调整，还有诸如吊装、防腐等作用。

因此，虽然属于临时性的结构，但在实际的施工中却自始至终都起着至关重要的作用。

因此，本文就以此作为探讨对象，展开相关的具体讨论。

1 概述以某工程为例，它的主桥是290m+1108m+350m，为单跨悬索桥，矢跨比是1/10；要求其猫道为大跨径悬索桥临时结构，贯穿全部悬索桥上部构造安装施工过程；在使用方面，周期长、对自然环境适应性强、结构设计方面的抗风稳定性强、结构安全；整个结构包括施工操作平台、材料与工具运输通道；具体如主缆架设、索夹、吊索安装、钢箱梁吊装、主缆防护等。

2 施工猫道参数所设计的猫道面层距离主缆空载中心线形下方 1.5m，宽度设置为4m，应用3跨连续性结构，并且跨径与桥型保持一致性，总的猫道面长值大致为1790m，其猫道布置图如图1所示。

从承重结构方面分析，要求面层陌生钢丝绳、门架支承钢丝绳共同构成，前者选择48mm（8根）、后者选择48mm（2根），并且通过斜拉绳实现空间结构的构建；扶手也以钢丝绳为准，在此无须对承重受力情况过分关注，只需以36mm钢丝绳（2根）即可；横向天桥10道（北1道、中7道、南2道，每道间距149m）；猫道的面层采用步行网、承重网、防滑木共同完成。

其次，该桥跨越水道水运，所以，在猫道的系统设置中，要求在水平方向通过横向天桥、天桥两侧交叉钢丝绳共同充当抗风缆绳，而且不再设置抗风缆绳。

其中的猫道绳索参数、风速参数如下所述：在猫道绳索参数方面包括：①承重绳（单条8*36SW+IWR，弹性模量为120GPa，强度为1960MPa，最小破断力1560kN，单根承重索金属面积为0.001142m2）；②门架支承索（单条8*36SW+IWR）；③扶手绳（单条6*37SW+IWR，弹性模量为120GPa，强度为1870MPa，最小破断力773kN，单根承重索金属面积为0.000615m2）；注意在这些单条绳索方面皆需与其它进行接触。

桥44-猫道设计与施工

猫道设计与架设工艺1前言猫道是位于主缆之下，沿着主缆布置，作为完成现代大跨度悬索桥主缆索股架设、垂度调整，紧缆，索夹、吊索安装，加劲梁架设，主缆缠丝及防腐等一系列施工作业的通道和临时承重结构，是大跨径悬索桥施工所需的大型和必不可少的临时工程。

猫道的使用贯穿整个悬索桥上部结构安装工程始终，周期长，如何提高其抗风稳定性、确保施工安全，且做到施工简便、费用节省，是猫道系统设计与施工的关键问题。

2猫道的主要作用猫道作为悬索桥上部结构施工重要的临时结构，其主要作用为：主缆架设阶段，承托主缆索股牵引工序中的全部重量和施工人员及设备的重量；主缆成型后，作为主缆紧圆、索夹吊索安装的工作平台；猫道转挂至主缆后，整个架梁期间的通道；主缆缠丝、涂装防护及主缆检查验收的通道。

3猫道的主要构造猫道通常由悬吊在塔与塔、塔与锚碇之间的几根平行承重钢索、横梁组成，其上铺设铅丝网面层、防滑木条、栏杆角钢立柱、扶手钢丝绳等。

为了架设主缆等工作时施工人员的过往通行，同时起到增加两猫道横向稳定性的作用，两猫道间还需设置若干刚性横通道。

为提高猫道的抗风性能，防止其摇摆和起伏，一般还需在猫道下部设置抗风索或者采取其它的制振措施。

3.1猫道承重索猫道承重索为猫道的主要受力体，悬索桥两侧猫道各有若干根猫道索。

猫道作为大型临时结构，承重索选择除满足强度要求外，还应考虑其经济性与重复使用的可能，通常采用捻制钢丝绳制作。

承重索两端锚固在塔顶的预埋件上和锚碇前墙，并于锚固构件外设置长度调节装置，亦可锚固于塔顶或散索鞍前的可调节长度的锚箱内。

猫道索需选择强度高、耐腐蚀性好、耐疲劳性、柔韧性能优越、徐变小的材料，其两端配以热铸合金锚头。

猫道系统为临时施工结构，因此在选用承重索、扶手绳、抗风缆及抗风拉杆的材料时，除满足强度要求外，还应考虑其经济性及重复利用的可能。

由于构造和制造工艺的原因，国产多股缠绕式钢丝绳普遍存在如非弹性变形大(一般为0.1%一0.16%)、弹性模量小的特点，使得主缆架设期间的猫道线型会发生很大变化，对悬索桥上部施工造成不良影响。

悬索桥猫道安装方案

悬索桥猫道安装施工方案目录一、工程概况 (3)1、猫道构造 (3)2、猫道索牵引系统 (4)3、主要施工步骤 (5)4、主要机具设施 (5)5、组织机构 (5)6、工期计划安排 (6)二、猫道安装安装 (6)1、猫道安装流程（“见猫道架设流程图”） (6)2、导索安装 (7)3、塔顶门架及支墩顶门架安装及改造 (7)4、猫道轨道支承索架设 (8)5、猫道承重索的架设 (8)1）猫道承重索的制造 (8)2）猫道索架设 (9)6、猫道索架设说明 (10)1）架设顺序： (10)2）猫道索架设： (10)3）猫道索就位： (10)4）猫道索的测量和调整： (10)5）变位钢架的安装： (11)7、猫道面板及横向天桥安装 (11)8、猫道施工注意事项 (12)三、安全、质量保证措施 (12)四、文明施工与环境保护措施 (13)五、附件 (14)一、工程概况1、猫道构造本桥主桥为250+1280+440m双塔单跨简支钢箱梁悬索桥。

猫道是为主缆架设、测量、调索、紧缆、索夹和吊索安装、缠丝防护等工作用提供空中脚手平台。

猫道由猫道承重索、扶手索、猫道面、门架、门架支承索、横向天桥等部分组成。

***大桥猫道索由8根Φ48猫道承重索、2根Φ48门架支承索、2根Φ32扶手索组成。

猫道索为三跨连续式，塔顶设支撑鞍，主塔两侧及散索鞍边跨侧设变位刚架，同时主塔两侧设下拉装置，两端通过散索鞍支墩顶转鞍装置，分别锚固于南北锚碇上。

猫道面宽4m，承重索距主缆空缆中心线竖向1.5m，门架支承索距猫道承重索竖向6.5m，扶手索距猫道承重索竖向1.1m。

猫道细部构造详见“猫道面布置图”、“猫道承重索锚固布置图”、“猫道绳锚固预埋件布置图”、“猫道门架支承索锚固布置图”、“猫道扶手索锚固布置图”。

面板采用钢丝网辅设。

承重网采用Φ5钢丝网（50×70网格），面网采用Φ2钢丝网（25×25网格），面网木踏板（50×50×1500）间距49cm，侧网采用Φ5钢丝网（100×70网格）。

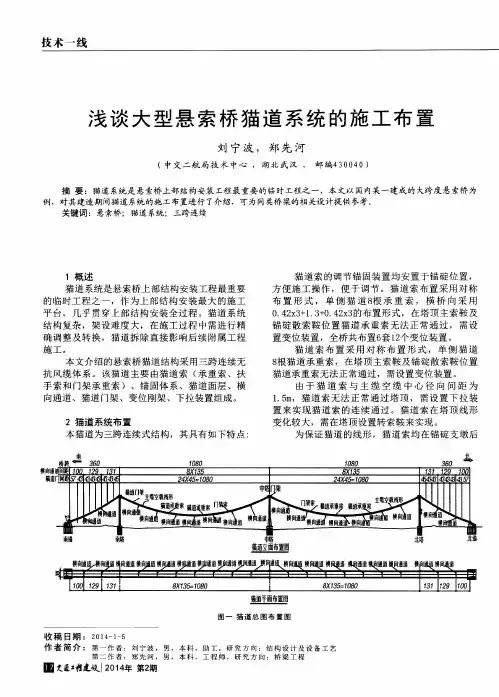

浅谈大型悬索桥猫道系统的施工布置

Ｉ＼Ｉ＼
１
＼ＶＩ —＝＝ …． … …． ’ Ｋ、．／。．．
Ｉ
１
横向通道扶手绳
ｌ
ｌ一
Ｉ—
１
Ｉ
＿
Ｉ
Ｉ
Ｉ
．
Ｉ
＿
．
Ｉ
＿
／Ｉ
，Ｉ
．
，
猫道索，、
／‘
■
．
模向递嘻同距７ＤＤ７２９１３１
８ｘ１３５
８Ｘ１３５
１３１７２９７ ∞
猫道门同距铂啦铂
钉
２４Ｘ４５＝１０８Ｄ
２４ｘ４５＝１ｏ８０
职
啦
— ｌ＝
索猫道霹重索门． — — — — — 写门架猫繇猫道承三｝
；奶
ｔ
…
～
～
…
－一
一
ｊ９ｏｏ
图二横向通道结构布置图
侧锚固，需在锚碇处设置转索鞍来实现，全桥共布置２套４个转索鞍。猫道横向通道平均每隔１３５ｍ布置一道，其中中跨７道，边跨２道，全桥共布置ｌ８道。猫道结构总体布置图参见图一，横向通道结构布置图如图二所示。猫道门架每隔４５ｍ布置一道，全桥共布置猫道门架１２４道（单￣］ｉ６２道）。２．１猫道承重索猫道承重索采用８ ①５４（６ ×３６ＳＷ＋ＩＷＲ）钢芯钢丝绳，下料长度计算采用弹性模量为Ｅ＝Ｉ．１６５ ×１０Ｍｐａ，基准温度２０ ℃，制造时应根据实际温度及弹模进行调整。猫道承重索制造前应通过破断拉力试验验证承重索的强度和最小破断拉力，制作时要求进行预张拉以消除非弹性变形。预张拉后的钢丝绳在持荷状态下按设计长度精确下料，然后按工艺浇铸锚头，确保浇铸部分抗拉力大于钢丝绳最小破断力。单根猫道承重索分两段制造，一段两端均采用开式索节，另一段一端采用开式索节，一端采用闭式索节，两段索在中塔靠南岸侧约１３．５ｍ处对接。为使主塔承受较小的不平衡外力，猫道承重索架设时应按照以中塔南北侧对称、上下游对称的原则进行。以减小对索塔的偏位影响，控制塔顶的偏位及塔肢扭转在设计许可范围内。

悬索桥猫道及主缆架设总结

主缆施工测量总结【赣江项目部测量组】一、猫道架设总结1、猫道承重索共12条，分布比较密集。

开始架设过程中没有分条跟踪架设粗调到位，导致架设上全部12条后线性比较混乱，肉眼观察出现不同程度打结情况，对于测量寻找目标时候容易出错，经常错过有利观测时间。

2、在调猫道承重索前必须校核仪器竖直角指标差，以保证盘左盘右测量数据相差控制的一定范围内。

在调整猫道承重索过程中最好采用盘左快速测量，以控制猫道承重索在同一时段同一温度下相对高差在规范范围内。

当调整到位后再盘坐盘右测量校核数据及得出最终猫道承重索垂度。

3、对于温度影响，设计院提供数据与实际温度变形存在差别，分析主要原因有温度测量不准、承重索参数与设计不符合。

然因为工期原因未能从数据上深入了解。

4、在调整猫道承重索过程中出现过放索与垂度偏差比例出现严重没有规律可循。

在西边垮微调过程中，出现过1：10甚至1：20的比例，与设计院提供比例1：4.8相差较大。

得出结果如下：在垂度较大情况下设计院提供比例相对较准确，在微调过程只能参照设计院提供比例数据来调整线形垂度。

回顾这个几天测量情况来看，猫道承重索调整时间最好是在早上天一亮到太阳出来前这个时间段，其它时间段测量数据变化快，甚至每条索变化情况都不尽相同。

给测量及调索带来较大影响。

二、基准索股架设总结1、缆索工程是施工线形控制是关键，而引起线形变化因素多为不可控，为此线形施工测量过程必须满足一下几点要求：a、索纵横向温度必须要达到规范要求。

b、大气影响不能变化太大，如有雾与无雾等差异特大等自然条件。

c、风速要求在规范范围内，或者经过实践测量风引起索股高差不大等情况下。

d、仪器必须在使用前自校保证测量精度。

2、对于大跨径悬索桥在调索前必须做大气折光系数值测定工作，尤其在桥两岸大气环境变化差异大地区显得尤为总要。

赣江大桥夜间大气环境相对比较稳定，从24小时大气折光系数测定上分析，无论采用24小时平均还是采用夜间值，大气折光系数引起的高差不符值都很小。

大跨度悬索桥猫道设计及施工技术

大跨度悬索桥猫道设计及施工技术1主要技术内容本项技术涉及到悬索桥分离式猫道的设计与施工，主要内容如下：(1)猫道设计猫道结构采用三跨分离的无抗风缆体系。

边跨猫道面距主缆轴线约1.7m，中跨猫道面距主缆轴线约1.6m，猫道宽度为4.0m。

图1 猫道总体布置图猫道由猫道承重索、门架承重索、猫道门架、扶手索、猫道面层、横向通道、锚固体系等组成。

单侧猫道设置6根Φ48mm猫道承重索、6 根Φ20mm 扶手索和2根Φ28mm门架承重索。

猫道索为1960MPa 镀锌钢芯钢丝绳。

猫道面层由两层粗密网格的钢丝网片构成，并设置踏木及横梁。

两条猫道之间每隔150m 左右设置一道横向通道。

每隔50m 设置一道猫道门架。

猫道承重索通过锚固体系锚固在主塔和锚碇上，猫道索分成中跨、两个边跨共三段。

猫道索在架设前，应尽可能地消除非弹性变形，对每根猫道索进行预张拉。

381图2 猫道横断面布置图图3 猫道面层结构示意图(2)猫道架设猫道架设主要是猫道承重绳的架设，横向通道的安装。

江津中渡长江大桥猫道承重绳的架设，两边跨采取卷扬机直接法架设，中跨采取托架间接法架设。

在猫道架设过程中，为了不使主塔因不对称受力产生过大的变形，应以基本对称的原则进行猫道架设。

1)边跨猫道承重索架设分别利用上、下游侧的牵引系统直接拽拉猫道绳。

边跨猫道承重绳架设之前，382、精确下料、铸锚的猫道承重绳先将已进行预拉（预拉力为猫道索破坏力的一半）索盘放在索盘架上。

从设置在塔顶门架上10T 卷扬机拽拉一根φ 20 钢绳至锚碇处与承重绳用绳卡相联结，收紧卷扬机，将猫道承重绳前端锚头拉至南岸主塔附近，当索盘上猫道承重索快要放完时，人工拉出存留在索盘上的承重绳，和散索鞍门架上10T 卷扬机的φ 20 钢绳相连。

在拽拉过程中，利用散索鞍门架上10T 卷扬机对承重绳的后锚头施加一反拉力。

借助置放在塔顶门架上的卷扬机把承重绳前端锚头，套入猫道在塔顶的锚固系统调整拉杆上，用螺母锚固。

浅谈悬索桥猫道的架设

浅谈悬索桥猫道的架设猫道为大跨径悬索桥施工必备的临时结构，为主缆架设、索夹和吊索安装等提供施工操作平台、材料及工具运输通道。

贯穿整个悬索桥上部构造安装施工使用。

标签：作用组成架设安全1猫道的作用猫道是悬索桥施工时架设在主缆之下、平行于主缆的线形临时施工便道。

它是施工人员进行施工作业的高空脚手架，是主缆系统乃至悬索桥整个上部结构的施工平台。

施工人员在其上完成诸如索股牵引、调股、整形入鞍、紧缆、索夹及吊索安装、箱梁吊装及工地连接、主缆缠丝、防护涂装等重要任务。

2猫道的组成猫道系统一般由承重索（包括索端长度调节装置）、面层、栏杆和扶手、横向天桥、抗风系统等组成。

（1）承重索是为猫道结构的主要受力构件，通常是采用捻制的钢丝绳来制作。

一般按猫道成形后承重索的中心线低于主缆架设中心线1.5m左右设置。

（2）猫道面层的布置不仅应具有便于安全作业的结构构造，还应在选材时考虑满足猫道整体具有足够的刚度。

对于作业空间的要求，猫道的设计宽度一般是取 4.0m 左右。

（3）猫道每隔几米设置栏杆立柱，在全长范围每侧栏杆上用钢丝绳设一根扶手索和一至二根防护索，扶手索主要作为工人行走的扶手，防护索主要用于固定侧面防护网，以策安全。

侧面防护网采用高1.0m左右的大眼钢丝网。

（4）猫道的横向天桥可以满足上下游之间的猫道联系，方便施工人员和设备及材料的转移，并提高猫道自身的整体稳定性，增强其抗风能力。

（5）猫道的抗风系统，由于主缆的施工属高空作业，而且现在处于强风地带的跨海大桥的建设增多，所以风的影响变得尤为突出。

为了施工期间猫道的抗风稳定性、足够的刚度及调整线形的需要，通常在猫道下方设抗风缆系统和横向天桥通道）来保证。

3猫道的架设3.1施工准备在索塔和锚碇施工过程中，注意将猫道结构和相应施工平台、施工机具等的预埋件按要求进行施工。

主索鞍、散索鞍等的格栅和鞍座安装后，做好施工猫道结构的施工准备工作。

3.2先导索过河（1）驳船由东岸开往西岸（假定的方向）。

悬索桥猫道架设规定

悬索桥猫道架设规定
1、先导索架设一般有船舶牵引、直升机牵引、热气球（氢气球）牵引及火箭牵引等方法，应充分考虑桥位地理、地形条件选择切合现场条件的方法。

2、中跨承重绳宜采用托架法架设。

上下游猫道承重绳架设应保持基本同步，数量差不宜超过1根。

3、猫道面层连同横向天桥从塔顶向跨中、锚碇方向铺设，设辅助钢丝绳避免面层接头断裂。

铺设过程中设牵引及反拉系统，防止面层下滑失控而出现事故及卡环与猫道承重索卡死的现象。

4、中跨、边跨猫道面的架设进度，要以塔的两侧水平力差异不超过设计要求为准。

5、在架设过程中须监测塔的偏移量和承重索的垂度。

第 1 页共1 页。

山区大跨度悬索桥猫道施工工法(2)

山区大跨度悬索桥猫道施工工法山区大跨度悬索桥猫道施工工法一、前言：山区大跨度悬索桥猫道施工工法是一种针对山区大跨度悬索桥的特殊工程需求而设计的施工工法。

该工法在施工过程中注重安全性和有效性，为施工人员提供了详细的指导，确保施工质量和工期的目标得以实现。

二、工法特点：1. 高效性：山区大跨度悬索桥猫道施工工法采用优化的施工流程和工艺，最大化地提高施工效率，缩短施工周期。

2. 灵活性：该工法根据实际工程情况，灵活调整施工阶段和工艺流程，确保在不同的地理环境中进行施工。

3. 安全性：工法注重安全措施的设计和实施，确保施工人员的安全，降低施工风险。

4. 可持续性：工法强调对环境的保护和资源的合理利用，注重施工过程中的环境和生态保护。

三、适应范围：山区大跨度悬索桥猫道施工工法适用于山区地形复杂、地质条件差、道路交通不便的大跨度悬索桥项目，可有效解决山区悬索桥施工的技术难题。

四、工艺原理：该工法以实际的工程为基础，通过对施工工法与实际工程的联系分析和技术措施的解释，提供了理论依据和实际应用的指导。

首先，通过地质勘察和工程测量，确定桥梁布置和计算荷载。

然后，根据地质条件和桥梁布置，选择合适的施工工法和材料。

最后，通过施工工艺的具体实施，确保施工的顺利进行。

五、施工工艺：1. 准备阶段：包括施工图纸和设计计划的制定、施工现场的预备工作等。

2. 基础施工：包括桥墩基础的施工和悬臂梁的安装等。

3. 悬索施工：包括悬索索施工、索鞍的安装和张拉等。

4. 桥面铺装：包括桥面铺装和防护层的施工等。

5. 完工验收：包括桥梁结构和功能的检查和测试等。

六、劳动组织：在山区大跨度悬索桥猫道施工中，根据工艺流程和工序要求，合理组织劳动力的分工，确保施工的协调进行，提高施工效率。

七、机具设备：为了实现施工工法的顺利实施，工程项目需要使用各种机具和设备，包括起重机、混凝土搅拌机、铺装机等。

八、质量控制：为了确保施工过程中的质量达到设计要求，采取严格的质量控制措施，包括施工过程的监督和检查、材料的验收等。

大跨度悬索桥猫道架设牵引系统施工工法

大跨度悬索桥猫道架设牵引系统施工工法大跨度悬索桥猫道架设牵引系统施工工法一、前言大跨度悬索桥是一种现代化的桥梁结构，由于其大跨度、高塔、大立柱及复杂的结构形式，施工难度较大。

其中，猫道的架设是大跨度悬索桥施工工程中关键且复杂的一环。

本文将详细介绍大跨度悬索桥猫道架设牵引系统施工工法。

二、工法特点大跨度悬索桥猫道架设牵引系统施工工法的特点如下：1. 牵引系统采用了先进的液压装置，具有牵引力大、控制精确的特点，可实现相对独立的操作。

2. 采用模块化设计，方便组装和拆卸，提高施工效率。

3. 工法经过多次实践验证，具有较高的安全可靠性。

4. 工法成本相对较低，施工周期短。

三、适应范围大跨度悬索桥猫道架设牵引系统适用于跨度较大的悬索桥，可以有效解决架设猫道的难题。

该工法特别适用于高山、深谷等地形复杂、地质条件恶劣的区域，为悬索桥的安全建设提供了可行的解决方案。

四、工艺原理大跨度悬索桥猫道架设牵引系统的施工工法是基于以下原理进行设计的：1. 对施工工法与实际工程之间的联系：牵引系统通过液压装置施加牵引力，使猫道的构件在悬索桥主缆上沿主缆方向移动，实现猫道的架设。

2. 采取的技术措施：通过合理设计液压系统参数，确保施工现场控制精确，保障工程安全。

工法的理论依据和实际应用经多次施工验证，具有可靠性和可行性。

五、施工工艺大跨度悬索桥猫道架设牵引系统的施工过程主要包括以下几个阶段：1. 准备阶段：确定施工方案、购买所需工具和材料，组织施工人员进行技术培训。

2. 桥梁基础施工：根据设计图纸开展桥梁基础工程施工。

3. 索塔施工：根据设计要求进行索塔的施工，确保其稳定性和牵引系统的安装位置。

4. 牵引系统安装：按照设计要求安装液压装置、钢丝绳等牵引系统主要设备。

5. 架设猫道：通过操作液压装置控制牵引力进行猫道的架设，确保每个构件连接紧密。

6. 测试与调试：对架设完成的猫道进行测试和调试，确保其功能正常。

7. 完善工程：对施工过程中可能存在的问题进行修补和完善，确保工程质量。

山区大跨度悬索桥猫道施工工法

山区大跨度悬索桥猫道施工工法山区大跨度悬索桥猫道施工工法一、前言山区大跨度悬索桥猫道施工工法是一种高效、安全的施工方法，适用于山区大跨度悬索桥猫道的建设。

本文将介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相应的工程实例。

二、工法特点山区大跨度悬索桥猫道施工工法具有以下特点：1. 高效性：采用模块化设计和施工工艺，能够快速完成悬索桥猫道的建设。

2. 灵活性：根据实际施工条件和要求，可调整和改变施工工艺，适应不同的地形和地质条件。

3. 安全性：采取严格的安全措施和监测系统，确保施工过程中的安全风险控制。

4. 质量保证：采用先进的施工技术和质量控制措施，确保悬索桥猫道的质量达到设计要求。

5. 经济性：通过优化工艺、合理使用资源和机具设备，实现施工成本的控制和节约。

三、适应范围山区大跨度悬索桥猫道施工工法适用于需要跨越河流、峡谷或山谷等地形地貌的场所，尤其是山区地区。

能够适应各种地质条件和地形要求，为山区交通建设提供便利。

四、工艺原理山区大跨度悬索桥猫道的施工工法与实际工程之间存在紧密联系。

通过分析实际工程的需求和条件，采取相应的技术措施进行施工。

在工艺原理方面，主要考虑桥梁结构的设计和施工方法的安全效率。

通过研究桥梁结构的受力特点和工程实际条件，选择合适的施工工艺，以确保施工的顺利进行和质量的达到要求。

五、施工工艺山区大跨度悬索桥猫道的施工工艺包括以下几个阶段：1. 前期准备：包括勘察设计、施工图纸编制、招投标以及安全方案的制定等工作。

2. 定位测量：通过现场测量和定位，确定悬索桥猫道的位置和基础布置，为后续工作做准备。

3. 基础施工：对猫道桥基础进行施工，包括地基处理、基础浇筑等工作。

4. 主桥施工：包括主梁制作、安装和预应力张拉等工作。

5. 猫道施工：包括人行道、护栏、防滑处理等工作。

6. 完工验收：对悬索桥猫道的施工质量进行检查和验收，确保达到设计要求。

悬索桥猫道施工方法研究

悬索桥猫道施工方法研究1.前言猫道是悬索桥施工必备的临时结构，作为主缆架设、索夹和吊索安装、钢箱梁吊装、主缆防护等供应施工操作平台、材料及工具运输通道，其使用从始至终贯穿整个悬索桥上部构造安装施工过程，使用周期长。

猫道施工质量的好坏，直接影响后续工作的成败，是悬索桥施工的关键工序。

本工法依据虎门大桥和黄埔大桥猫道施工的胜利阅历编制而成，实践证明可行。

2.工艺原理猫道由承重结构（包括承重索、支点索鞍、变位刚架、锚固机构等）和帮助结构（包括扶手、面网、门架、压梁、天桥、防滑木条等）组成，其上布置牵引系统、简易缆索吊（天顶小车）等机具，以帮助主缆和吊索安装。

选择合理的计算模式，充分考虑猫道自重及可能作用其上的荷载组合，使承重索数学线性与主缆基本全都，并使作用于塔顶两侧的水平力处于平衡工况。

为确保结构安全，承重索安全系数一般不小于3.0。

猫道既要保证有足够的承载力和抗风力量，又要有合适的垂度和变形力量，还要保障其上作业人员的安全和必要的舒适度。

猫道架设过程留意各跨的作业平衡、尽量削减对塔柱的变位影响、确保主缆的架设质量。

猫道一般布置见图1。

图1 猫道一般布置见图3.施工工艺3.1施工预备索鞍安装就位，牵引系统形成，猫道构件加工完毕，即可开头进行猫道安装。

依据主缆的线形、猫道各构件的重量、以及猫道正常使用时的荷载分布，确定猫道承重索的数学线性计算式，从而计算出各跨中点的标高。

3.2施工挨次及流程猫道施工挨次分为安装、使用、拆除三个阶段，其中使用阶段按施工工况又分为主缆索股牵引、紧缆与索夹安装及吊索安装、吊梁、主缆涂装缠丝四段。

猫道使用阶段改装流程如下：（主缆索股牵引）→拆除主缆牵引系统→拆除门架→安装简易缆索吊→拆除横向天桥→（紧缆及安装索夹）→猫道改挂→（吊索安装及吊梁）调整猫道长度使其适应主缆线形→（主缆涂装缠丝）调整改挂钢丝绳协作涂装和缠丝猫道拆除流程如下：拆除帮助结构→拆除变位刚架→拆除简易缆索吊→拆除承重索→清除支点索鞍和锚固机构4.承重索安装4.1托架系统的架设为确保中跨架设猫道承重索时，不影响通航，在中跨采纳托架系统的方法架设，以确保猫道承重索的通航架设垂度。

猫道施工专项方案

一、方案概述为确保猫道施工的安全、高效和质量，特制定本专项施工方案。

猫道作为悬索桥上部结构施工的高空作业平台，其建设对桥梁的整体施工具有重要意义。

本方案将针对猫道的施工过程、安全措施、质量控制等方面进行详细规划。

二、施工范围与内容1. 施工范围：本方案适用于本工程猫道的整体施工，包括猫道基础、主梁、桥面板、防护设施等部分。

2. 施工内容：（1）猫道基础施工：主要包括桩基础、承台、柱子等；（2）猫道主梁施工：包括主梁制作、运输、安装等；（3）猫道桥面板施工：包括桥面板制作、运输、安装等；（4）猫道防护设施施工：包括扶手、侧网、安全网等；（5）猫道附属设施施工：包括照明、排水、通风等。

三、施工组织与管理1. 施工组织：（1）成立猫道施工项目部，负责猫道施工的组织、协调、指挥和监督；（2）设立施工班组，明确各班组职责和任务；（3）配备专业技术人员，负责猫道施工的技术指导和监督。

2. 施工管理：（1）严格执行国家有关法律法规和施工规范；（2）加强施工过程中的质量控制，确保施工质量达到设计要求；（3）强化施工安全，落实安全责任，确保施工安全；（4）加强施工现场管理，确保施工环境整洁、有序。

四、施工技术要求1. 猫道基础施工：（1）严格按照设计图纸和规范要求进行施工；（2）确保桩基础、承台、柱子等基础结构的强度和稳定性；（3）施工过程中注意防水、排水，确保基础结构的耐久性。

2. 猫道主梁施工：（1）选用优质钢材，确保主梁的强度和刚度；（2）严格控制主梁的尺寸和焊接质量；（3）安装过程中注意主梁的水平和垂直度。

3. 猫道桥面板施工：（1）选用优质材料，确保桥面板的强度和耐久性；（2）严格控制桥面板的尺寸和焊接质量；（3）安装过程中注意桥面板的水平和垂直度。

4. 猫道防护设施施工：（1）选用合格的防护材料，确保防护设施的安全性能；（2）安装过程中注意扶手、侧网、安全网等的稳固性；（3）定期检查和维护防护设施，确保其正常使用。

悬索桥施工中猫道施工流程

悬索桥施工中猫道施工流程你们见过悬索桥吗？那长长的桥身，高高的桥塔，还有那横跨在江上或者山谷间的钢索，是不是看起来特别壮观呀？今天呀，咱们就来说说悬索桥施工中一个很有趣的部分——猫道施工。

悬索桥就像一个超级大的秋千，不过这个秋千可复杂多啦。

猫道呢，就像是给建桥的叔叔们搭的一个特殊的小路。

在最开始呀，叔叔们得先选好地方把一些很结实的绳子固定住。

比如说，就像我们在两棵大树之间系绳子做秋千那样，不过这里是在桥塔和两岸的合适位置。

这些绳子要能承受很大的重量呢。

接着，叔叔们会把一些比较细的绳子编成像大网一样的东西。

这就像我们用小细绳编手链，不过这个网可大得多啦。

编好之后，就把这个网子拉到之前固定好的那些粗绳子上。

想象一下，就像把一个大大的蜘蛛网拉到几根大树枝之间。

然后呀，在这个网子上面，叔叔们会铺上木板。

这木板就像我们走的小路一样。

铺木板的时候得特别小心，就像我们搭积木的时候，要一块一块稳稳地放好。

如果有一块没放稳，那走在上面就可能会晃动或者不安全啦。

再之后呢，叔叔们还会在猫道的两边加上栏杆。

这栏杆就像我们家里楼梯的扶手一样，是为了保护叔叔们的安全。

要是没有栏杆，在那么高的地方施工，叔叔们不小心掉下去可就危险了。

这个栏杆也是很结实的，就像大力士一样，能挡住不小心的碰撞。

在猫道施工的过程中，还会有很多小细节。

比如说，有时候风很大，像个调皮的小怪兽在捣乱。

风一吹，猫道就会晃动。

这时候叔叔们就得想办法让猫道稳一点。

就像我们放风筝的时候，如果风太大，我们会紧紧抓住风筝线，不让风筝被吹跑。

叔叔们也会用一些特殊的东西把猫道拉住，让它在风中也能稳稳当当的。

还有呢，在猫道上搬运东西也不容易。

叔叔们不能像我们在平地上那样轻松地搬东西。

他们得像小蚂蚁搬家一样，一点点地把施工需要的材料运上去。

有时候可能是一根长长的钢梁，就像一个超级大的筷子，要小心地在猫道上挪动。

猫道施工好了之后，叔叔们就可以在这个特殊的小路上进行更多的悬索桥建设工作啦。

自锚式悬索桥分离式猫道施工工法(2)

自锚式悬索桥分离式猫道施工工法自锚式悬索桥分离式猫道施工工法一、前言自锚式悬索桥分离式猫道施工工法是一种用于建造自锚式悬索桥的施工方法。

自锚式悬索桥是一种常见的大型跨度桥梁，其悬索被固定在桥塔上，起到承载桥面荷载的作用。

分离式猫道则是为了方便施工人员在悬索上移动，以完成各项作业任务。

本文将详细介绍自锚式悬索桥分离式猫道施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点自锚式悬索桥分离式猫道施工工法的特点包括：施工效率高、工期短、施工质量可控、适用于各种地形和条件等。

三、适应范围该工法适用于大型跨度的自锚式悬索桥梁的建造，可以在不同地形和条件下进行施工。

四、工艺原理自锚式悬索桥分离式猫道施工工法的工艺原理是通过使用特殊的施工设备，在桥塔上固定悬索，并搭建分离式猫道，使施工人员能够在悬索上进行作业。

五、施工工艺施工工艺分为以下几个阶段：1. 悬索固定阶段：先在桥塔上固定悬索，使用专用设备进行拉力控制和固定。

2. 悬索调整阶段：对悬索进行调整，确保其处于设计位置和水平状态。

3. 猫道搭建阶段：在悬索上搭建分离式猫道，以便施工人员在悬索上移动。

4. 桥面铺设阶段：在悬索上铺设桥面板，并进行固定和连接。

5. 完工验收阶段：对整个自锚式悬索桥进行验收，并进行必要的调整和修缮。

六、劳动组织在自锚式悬索桥分离式猫道施工中，需要由施工队伍组织各个工种的人员，确保各项施工任务有序进行。

同时，需要有专门的管理和监督人员，负责施工质量和安全管理。

七、机具设备为了实施自锚式悬索桥分离式猫道施工工法，需要使用各种机具设备，包括悬索固定设备、猫道搭建设备、桥面铺设设备以及吊装和运输设备等。

八、质量控制在自锚式悬索桥分离式猫道施工过程中，需要进行严格的质量控制，包括悬索固定质量、猫道搭建质量、桥面铺设质量等方面的控制。

九、安全措施在自锚式悬索桥分离式猫道施工中，需要注意施工中的安全事项，特别是对悬索和猫道的安全要求，需要有严格的安全措施，确保施工人员的安全。

空间索面悬索桥猫道设计与施工

空间索面悬索桥猫道设计与施工空间索面悬索桥猫道设计与施工□文/马亮屈喜庆李飞高璞摘要：张家界大峡谷玻璃桥为主跨430 m的空间索面地锚式悬索桥，猫道设计施工和平行索面悬索桥大致相同。

由于主缆和吊索的空间位置变化极大，猫道改吊后主缆经过横向对拉至接近成桥线形，该过程中猫道与主缆线形保持同步变化。

文章对工程猫道设计与施工技术进行介绍。

关键词：空间索面；悬索桥；猫道空间索面悬索桥的主缆和吊索都采用三维空间的布置形式，来提高整个桥梁结构的横向刚度和抗扭刚度［1］。

张家界大峡谷玻璃桥主缆在空缆和成桥状态下的线形有着明显的差异，在西侧桥塔处横向中心距为45 m，在东侧桥塔处横向中心距为50 m，在跨中位置则变为9.14 m，整个主缆和吊索为空间索面结构，而且整个索面的空间度在世界范围都极为少见。

1 工程概况张家界大峡谷玻璃桥为主跨430 m的空间索面地锚式悬索桥，主跨加劲梁跨度为385 m，加劲梁为纵、横梁体系，钢纵梁内灌注混凝土，钢纵、横梁间露空部分铺设钢化夹层玻璃，见图1。

图1 加劲梁平面布置桥面距谷底272 m，桥中间设有世界最高蹦极点。

两根主索为空间索面，南北侧主索呈不对称状态，北侧主缆跨度布置为55 m+430 m+45 m，南侧主缆跨度布置为80 m+430 m+82 m，矢跨比均为1/10。

桥塔基础均为桩基础，西侧两锚碇设置为隧道式锚碇，东侧两锚碇设计为重力式锚碇，见图2和图3。

图2 大峡谷玻璃桥立面布置（北侧主缆）图3 大峡谷玻璃桥平面布置2 猫道设计2.1 猫道构造比选猫道是架设在主缆之下、平行于主缆线形的悬索桥上部结构施工平台，是施工人员进行主缆架设、紧缆、索夹安装、吊杆安装、防护施工等一系列作业的重要通道［2］。

猫道按照承重索在塔顶的跨越形式分为分离式和连续式两种。

1）分离式猫道。

猫道承重索按主跨和边跨分成3段，各自锚固，塔顶预埋件数量较多，布置困难。

施工中猫道线形放样时需多点调整，投入设备数量较多，调整过程复杂，工作面多，效率较低，猫道改吊后线形保持较差。
