金属弯曲试验
金属材料弯曲试验方法

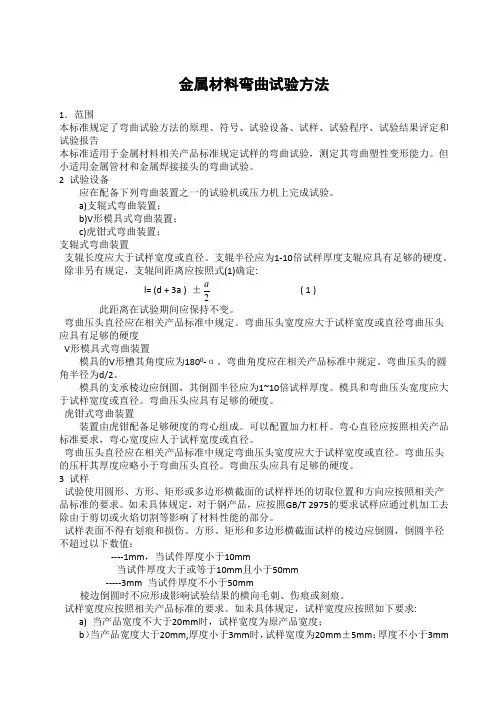

金属材料弯曲试验方法1．范围本标准规定了弯曲试验方法的原理、符号、试验设备、试样、试验程序、试验结果评定和试验报告本标准适用于金属材料相关产品标准规定试样的弯曲试验，测定其弯曲塑性变形能力。
但小适用金属管材和金属焊接接头的弯曲试验。
2 试验设备应在配备下列弯曲装置之一的试验机或压力机上完成试验。
a)支辊式弯曲装置；b)V 形模具式弯曲装置；c)虎钳式弯曲装置；支辊式弯曲装置支辊长度应大于试样宽度或直径。
支辊半径应为1-10倍试样厚度支辊应具有足够的硬度。
除非另有规定，支辊间距离应按照式(1)确定:l= (d + 3a ) ±2a ( 1 ) 此距离在试验期间应保持不变。
弯曲压头直径应在相关产品标准中规定。
弯曲压头宽度应大于试样宽度或直径弯曲压头应具有足够的硬度V 形模具式弯曲装置模具的V 形槽其角度应为1800-α。
弯曲角度应在相关产品标准中规定。
弯曲压头的圆角半径为d/2。
模具的支承棱边应倒圆，其倒圆半径应为1~10倍试样厚度。
模具和弯曲压头宽度应大于试样宽度或直径。
弯曲压头应具有足够的硬度。
虎钳式弯曲装置装置由虎钳配备足够硬度的弯心组成。
可以配置加力杠杆。
弯心直径应按照相关产品标准要求，弯心宽度应人于试样宽度或直径。
弯曲压头直径应在相关产品标准中规定弯曲压头宽度应大于试样宽度或直径。
弯曲压头的压杆其厚度应略小于弯曲压头直径。
弯曲压头应具有足够的硬度。
3 试样试验使用圆形、方形、矩形或多边形横截面的试样样坯的切取位置和方向应按照相关产品标准的要求。
如未具体规定，对于钢产品，应按照GB/T 2975的要求试样应通过机加工去除由于剪切或火焰切割等影响了材料性能的部分。
试样表面不得有划痕和损伤。
方形、矩形和多边形横截面试样的棱边应倒圆，倒圆半径不超过以下数值：----1mm ，当试件厚度小于10mm当试件厚度大于或等于10mm 且小于50mm-----3mm 当试件厚度不小于50mm棱边倒圆时不应形成影响试验结果的横向毛刺、伤痕或刻痕。
GB 232-88-金属弯曲试验方法
中华人民共和国国家标准UDC669.2/.4:620.174金属弯曲试验方法GB232-88代替GB232-82本标准参照采用国际标准IS07438-1985《金属材料弯曲试验》。
1 主题内容与适用范围本标准规定了金属材料弯曲试验方法的适用范围、试验原理、试样、试验设备、试验程序及试验结果评定。
本标准适用于检验金属材料承受弯曲角度的弯曲变形性能。
2 引用标准GB2975 钢材力学及工艺性能试验取样规定。
3 试验原理将一定形状和尺寸的试样放置于弯曲装置上,以规定直径的弯心将试样弯曲到所要求的角度后,卸除试验力检查试样承受变形性能。
4 符号和名称5 试验设备5.1弯曲试验可在压力机或万能试验机上进行。
试验机应具备下列装置。
5.1.1应有足够硬度的支承辊,其长度应大于试样的宽度或直径。
支辊间的距离可以调节。
5.1.2 具有不同直径的弯心,弯心直径由有关标准规定,其宽度应大于试样的宽度或直径。
弯心应有足够的硬度。
5.2 厚度不大于4mm的试样,可在虎钳上进行弯曲试验,弯心直径按有关标准规定。
6 试样6.1 试验时用圆形、方形、长方形或多边形横截面的试样。
弯曲表面不得有划痕。
方形和长方形试样的棱边应锉圆,其半径不应大于2mm。
6.2 试样加工时,应去除剪切或火焰切割等形成的影响区域。
6.3 圆形或多边形横截面的材料作弯曲试验时,如果圆形横截面直径或多边形横截面的内切圆直径不大于35mm,试样与材料的横截面相同。
若试验机能量允许时,直径不大于50mm的材料亦可用全截面的试样进行试验。
当材料的直径大于35mm,则加工成直径为25mm的试样,或如图3加工成试样。
并保留一侧原表面。
弯曲试验时,原表面应位于弯曲的外侧。
6.4 当有关标准未作具体规定时,板材厚度不大于3mm,试样宽度为20±5mm。
6.5 板(带)材、型材和方形横截面材料的厚度不大于25mm时,试样厚度与材料厚度相同,试样宽度为试样厚度的2倍,但不得小于10mm；当材料厚度大于25mm时,试样厚度应加工成25mm,并保留一个原表面,其宽度应加工成30mm。
金属材料 弯曲试验方法
金属材料弯曲试验方法
金属材料的弯曲试验方法分为静弯试验和动弯试验。
静弯试验是将金属材料制作成一定尺寸和形状的试样，在测试机上施加静态加载作用力，使其在跨度中弯曲，测量与控制加载力和试样变形，从而得到金属材料的抗弯强度、弯曲模量等力学性能指标。
动弯试验则是在金属材料试样上施加动态加载，如冲击加载或疲劳加载，使材料在动态载荷作用下发生弯曲，通过测量与控制加载力、位移、时间等参数反映材料的弯曲行为和耐久性能，如材料的动态弯曲寿命、断裂韧性等。
常用的金属材料弯曲试验方法有以下几种：
1. 三点弯曲试验：将试样放在两个支座上，施加力在试样中间点进行弯曲，常用于测量材料的弯曲强度和弯曲模量。
2. 四点弯曲试验：将试样放在四个支座上，施加力在试样两个中间点进行弯曲，可以获得更准确的材料弯曲性能指标。
3. 悬臂梁弯曲试验：将试样一端固定在支座上，施加力在另一端进行弯曲，适用于测量材料的断裂韧性和弯曲寿命。
以上是常见的金属材料弯曲试验方法，根据具体需要选择合适的试验方法进行金属材料的力学性能分析和评估。
金属管弯曲试验操作规程
金属管弯曲试验操作规程（ISO9001-2015）1.0 目的和范围1.1本文件规定了测定圆形横截面的金属管弯曲塑性变形能力的试验方法。
1.2本文件适用于外径≤65mm的钢管。
1.3外径≤60mm的直缝电焊钢管，可用弯曲试验代替压扁试验。
1.4金属管横向条状试样的弯曲试样方法应根据GB/T 232来进行，以增加试样的原始弯曲率。
2.0 符号，名称和单位本文件使用的符号，名称和单位在下表中规定。
符号名称单位a（1）管壁厚度mmD 金属管原始外径mmL 试样原始长度mmr 弯心半径mmα弯曲角度（º）（1）在钢管标准中也用符号T表示此参数3.0 规范性应用文件下列文件对于本文件的作用是必不可少的。
凡是注日期的应用文件，仅注日期的版本适用于本文件。
凡是不注日期的应用文件，其最新版本（包括所有的修改单）适用于本文件。
3.1 GB/T 2975 钢及钢产品力学性能试验取样位置和试样制备3.2 GB/T 244 金属管弯曲试验方法3.3 GB/T 232 金属材料弯曲试验方法3.4 GB/T 13793 直缝电焊钢管4.0 原理将一根全截面的金属直管绕着一个规定半径和带槽的弯心弯曲，直至弯曲角度达到相关产品标准所规定的值。
5.0 试验设备5.1弯曲试样设备应在弯管试验机上进行，试验时试验机应能防止管的横截面产生椭圆变形。
5.2弯管试验机的弯心应具有与管外轮廓相适应的沟槽。
弯心半径由相关产品标准规定。
注：弯心半径的偏差，沟槽的深度和椭圆度均对实验结果有影响。
5.3 直缝电焊钢管弯曲半径为钢管外径的6倍，弯曲角度为90º，试验后焊缝处不得出现裂纹和裂口。
6.0 试样试样应是金属直管的一部分，并能在弯管试验机上进行试验。
7.0试验程序7.1试验一般应在10℃∽35℃的室温范围内进行。
对要求在控制条件下进行的试验，试验温度应为23℃±5℃。
7.2通过弯管试验机将不带填充物的管试样弯曲，试验时应确保试样弯曲变形段与金属管弯心紧密接触，直至达到规定的弯曲角度。
金属弯曲试验方法
金属弯曲试验方法金属弯曲试验是一种常用的金属材料力学性能测试方法，主要用于评估材料的弯曲性能。
在弯曲试验中，对金属试样施加一定的外力，在试验过程中记录外力与试样的变形情况，进而得到弯曲试验的结果。
金属弯曲试验通常有三种常见的方法：三点弯曲试验、四点弯曲试验和拉伸弯曲试验。
下面将逐一介绍这三种方法。
首先是三点弯曲试验。
这是最常用的弯曲试验方法之一。
试验中将金属试样放在两个支撑点之间，然后在试样的中央位置施加一个垂直负载。
在测试过程中，通过测量试样的变形和逐渐增大的载荷，可以获得试样的应力-应变曲线和屈服强度等力学性能参数。
接下来是四点弯曲试验。
四点弯曲试验相比于三点弯曲试验增加了一个额外的支撑点，从而能够更准确地评估金属材料的弯曲性能。
试验中，金属试样同样被放置在两个支撑点之间，但在中央位置施加两个对称的负载。
这种试验方法可以减小试样在支撑点处的剪切力，更好地模拟真实应力状态。
最后是拉伸弯曲试验。
这种试验方法要求试样同时承受拉伸和弯曲载荷。
试验中，金属试样被夹在两个拉伸夹具之间并施加拉力，同时在试样两端施加弯曲载荷。
这种试验方法能够同时测试材料的拉伸性能和弯曲性能，特别适用于某些工程应用中需要同时考虑这两种载荷的材料。
无论是哪种方法，进行金属弯曲试验需要考虑一些关键因素。
首先是试样的准备。
试样的尺寸和形状对试验结果具有重要影响，需要根据具体要求进行选择。
其次是加载方式。
试样通常是静态加载，但在某些情况下也可以进行动态加载。
然后是试验过程中的数据采集。
通过合适的传感器和测量设备，及时记录载荷和试样变形等数据，以获得准确的试验结果和力学性能参数。
在执行金属弯曲试验时，还需注意一些实验操作细节。
例如避免试样与夹具之间的摩擦影响试验结果，做好试样和载荷的对齐工作，确保试样受力均匀等。
此外，还应根据试验需求选择合适的试验速度，保证试验结果的可重复性。
金属弯曲试验是一种常用的金属材料力学性能测试方法，能够准确评估材料的弯曲性能。
GB232金属弯曲试验方法
金属弯曲试验方法 GB232–88 本标准参照采用国际标准lS O 7438–1985《金属材料–弯曲试验》。
1 主题内容与适用范围本标准规定了金属材料弯曲试验方法的适用范围、试验原理、试样、试验设备、试验程序及试验结果评定。
本标准适用于检验金属材料承受规定弯曲角度的弯曲变形性能。
2 引用标准GB 2975钢材力学及工艺性能试验取样规定3 试验原理将一定形状和尺寸的试样放置于弯曲装置上，以规定直径的弯心将试样弯曲到所要求的角度后，卸除试验力检查试样承受变形性能。
4 符号和名称弯曲试验中使用的符号和名称如下表和图1、图2所示。
5 试验设备5．1弯曲试验可在压力机或万能试验机上进行。
试验机应具备下列装置。
5．1．1应有足够硬度的支承辊，其长度应大于试样的宽度或直径。
支辊间的距离可以调节。
5．1．2具有不同直径的弯心，弯心直径由有关标准规定，其宽度应大于试样的宽度或直径，弯心应有足够的硬度。
5．2厚度不大于4m m的试样，可在虎钳上进行弯曲试验，弯心直径按有关标准规定。
6 试样6．1试验时用圆形、方形、长方形或多边形横截面的试样。
弯曲外表面不得有划痕。
方形和长方形试样的棱边应锉圆，其半径不应大于2mm。
6．2试样加工时，应去除剪切或火焰切割等形成的影响区域。
6．3圆形或多边形横截面的材料作弯曲试验时，如果圆形横截面直径或多边形横截面的内切圆直径不大于35mm，试样与材料的横截面相同。
若试验机能量允许时，直径不大于50mm的材料亦可用全截面的试样进行试验。
当材料的直径大于35mm，则加工成直径为25mm的试样，或如图3加工成试样。
并保留一侧原表面。
弯曲试验时，原表面应位于弯曲的外侧。
6．4当有关标准未作具体规定时，板材厚度不大于3mm，试样宽度为20±5mm。
金属弯曲试验报告
金属弯曲试验报告引言金属材料通常在工业和制造领域中得到广泛应用。
了解金属材料的弯曲性能对于设计和制造强度高、可靠性强的产品至关重要。
本文旨在通过一系列步骤来描述金属弯曲试验的过程和结果。
实验目的本次实验的目的是评估不同金属材料在受力下的弯曲性能，并通过实验数据对比来分析不同金属材料的弯曲特性。
实验材料和设备在本次实验中，我们选取了三种常见的金属材料：1.铝（Aluminum）2.钢（Steel）3.铜（Copper）实验所需的设备有：1.金属弯曲试验机2.弯曲模具3.夹具4.游标卡尺5.计算机实验步骤1. 准备工作首先，我们需要准备实验所需的材料和设备。
确保所有设备处于正常工作状态，并将金属样品准备好，确保其尺寸符合实验要求。
2. 设定实验参数根据实验要求，我们需要设定合适的实验参数。
根据不同金属材料的特性，确定弯曲角度、弯曲速度和弯曲次数等参数。
3. 安装金属样品将金属样品安装在弯曲模具上，并确保夹具牢固地固定在试验机上。
注意，不同金属材料可能需要适当调整夹具的设计。
4. 进行弯曲试验启动试验机，并根据设定的实验参数开始进行金属弯曲试验。
试验机将施加力量以产生弯曲力，记录试验过程中的应变和应力数据。
5. 数据记录与分析在试验过程中，使用游标卡尺等测量工具记录金属样品的弯曲程度。
同时，试验机会自动记录试验过程中的应变和应力数据。
通过上述数据记录，我们可以计算出不同金属材料在受力下的弯曲应力和弯曲应变。
将数据进行整理和分析，得出各个金属材料的弯曲特性。
6. 结果与讨论通过对实验数据的分析，我们可以得出不同金属材料的弯曲性能。
比较各个金属材料的弯曲极限、弯曲刚度等参数，评估其在实际应用中的可行性和适用性。
结论通过本次金属弯曲试验，我们得出了关于铝、钢和铜的弯曲特性的数据和分析结果。
这些结果对于设计和制造金属材料的产品具有重要意义，有助于提高产品的强度和可靠性。
参考文献（无）。
金属弯曲试验
金属弯曲试验弯曲试验就是按规定尺寸弯心，将试样弯曲至规定程度，以此检验金属承受塑性变形的能力，并显示其冶金或焊接缺陷。
试验标准GB/T223—1999《金属材料弯曲试验方法》，GB/T2653—1989《焊接接头弯曲及压扁试验方法》。
一、弯曲试样1、母材弯曲试样弯曲试验试样样坯的截取部位、方向及数量应根据有关标准和技术条件进行。
如无其他特殊规定，则按GB/T2975的要求进行。
母材弯曲试样可使用圆形、方形、矩形或多边形横截面的试样。
试样宽度应按照相关产品标准的要求，如有关标准未作具体规定，则当产品宽度不大于20mm时，试样宽度为原产品宽度，产品宽度大于20mm，厚度小于3mm时，试样宽度为20±5mm；厚度不小于3mm时，试样宽度在20～50mm之间。
圆形多边形试样厚度或直径就按照相关产品标准的要求，如果有关标准未作出具体规定，则对于板材、带材和型材，产品厚度不大于25mm时，试样厚度应为原产品厚度；产品厚度大于25mm时，试样厚度可以加工减薄至不小于25mm，并应保留一侧原表面。
直径或多边形横截面内切圆直径不大于50mm的产品，其试样横截面应为产品的横截面；如试验设备能力不足，对于直径或多边形横截面内切圆直径超过30～50mm的产品或大于50mm的产品，可将其机加工成横截面内切圆直径不小于25mm的试样，并应保留一侧原表面。
试样长度应根据试样厚度和所使用的试验设备确定，通常可按照下式确定试样π++长度：L＝0.5()140d a式中L——试样长度，a——试样厚度，d——弯心直径，单位为mm。
试样表面不得有划痕和损伤。
方形、矩形和多边形横截面试样的棱边应倒圆，倒圆半径不超过试样厚度的1/10。
棱边倒圆时不应形成影响试验结果的横向毛刺、伤痕或刻痕。
加工试样时，应通过机加工去除由于剪切或火焰切割等影响了材料性能的部分，并应保留一侧原表面。
弯曲试验时试样保留的原表面应位于受拉变形一侧。
2。
焊接试板弯曲试样焊接试板弯曲试样有纵弯、横弯和侧弯三种形状，其形状和尺寸如图6-1～图6-3所示。
金属材料 弯曲试验方法-2023最新国标
金属材料弯曲试验方法1范围本文件规定了测定金属材料承受弯曲塑性变形能力的试验方法。
本文件适用于金属材料相关产品文件规定的试样的弯曲试验，但不适用于金属管材和金属焊接接头的弯曲试验，金属管材和金属焊接接头的弯曲试验由其它文件规定。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2975钢及钢产品力学性能试验取样位置及试样制备（GB/T2975-2018，ISO377：2017，MOD）3术语和定义本文件没有需要界定的术语和定义。
4符号和说明本文件使用的符号和说明见表1及图1、图2、图3和图C.1。
表1符号和说明符号说明单位a试样厚度或直径（或多边形横截面内切圆直径）mmb试样宽度mml1试验前支辊中心轴所在水平面与弯曲压头中心轴所在水平面之间的间距mmD弯曲压头直径mmf弯曲压头的移动距离mmLode角参数，例如应变路径方向—l tp试样长度mml2支辊间距离mmη三向因子—l3支辊中心轴所在垂直面与弯曲压头中心轴所在垂直面之间的间距mmr s支辊半径mmr i试样弯曲后的弯曲半径mmα弯曲角度°5原理弯曲试验是以圆形、方形、矩形或多边形横截面试样在弯曲装置上经受弯曲塑性变形，不改变加力方向，直至达到规定的弯曲角度。
弯曲试验时，试样两臂的轴线保持在垂直于弯曲轴的平面内。
如在弯曲180°角的弯曲试验中，按照相关产品文件的要求，可以将试样弯曲至两臂直接接触或相互平行且相距规定距离，可使用垫块控制规定距离。
图1配有两个支辊和一个弯曲压头的支辊式弯曲装置图2配有一个V 型模具和一个弯曲压头的弯曲装置Ｄ／２D２０t po D ２０o D２☆标引序号说明：1——虎钳；2——弯曲压头。
图3虎钳式弯曲装置6试验设备6.1一般要求弯曲试验应在配备下列弯曲装置之一的试验机或压力机上完成：a)配有两个支辊和一个弯曲压头的支辊式弯曲装置，见图1；b)配有一个V 型模具和一个弯曲压头的V 型模具式弯曲装置，见图2；c)虎钳式弯曲装置，见图3。
金属弯曲试验
金属弯曲实验计划学时：2学时本实验按照国标《金属弯曲力学性能试验方法》（GB/T 14452--93)，用INSTRON5582万能试验机测矩形试样三点弯曲的弹性模量和最大弯曲应力。
【实验目的】（1）采用三点弯曲对矩形横截面试件施加弯曲力，测定其弯曲力学性能；（2）学习、掌握INSTRON5582万能试验机的使用方法及工作原理；（3）掌握弯曲弹性模量E b和最大弯曲应力σbb的测量方法。
【实验原理】当一个矩形截面的金属承受弯曲载荷，其截面就出现应力。
该应力可以分解为垂直于截面的正应力和平行于截面的切应力。
如果梁上的载荷都处于同一平面内且垂直于梁的中轴，则截面各个点的正应力合成为一个力偶，其力矩即所谓的弯矩M，已知截面上任一点的正应力与该点至中截面的垂距以及截面上的弯矩成正比，与截面的惯矩成反比。
若截面上的弯矩为正，则中截面以上各点受压应力，中截面以下各点受张应力；若截面上的弯矩为负，情况正好相反。
1. 三点弯曲试验装置图1所示为三点弯曲试验的示意图。
其中，F为所施加的弯曲力，Ls为跨距，f为挠度。
图1 三点弯曲试验示意图2.弯曲弹性模量E b的测定（图解法）：通过配套软件自动记录弯曲力-挠度曲线（见图2）。
在曲线上读取弹性直线段的弯曲力增量和相应的挠度增量，按式（1）计算弯曲弹性模量。
⎪⎪⎭⎫⎝⎛∆∆=f F I E Lsb 483（1） 其中，I 为试件截面对中性轴的惯性矩，123bh I =。
图2 图解法测定弯曲弹性模量3.最大弯曲应力σbb 的测定：W L F sbb bb 4=σ （2）其中，bb σ为最大弯曲应力，bb F 为最大弯曲力，W 为试件的抗弯截面系数，62bh W = 【实验仪器设备及材料】INSTRON5582万能材料实验机、游标卡尺，矩形金属片（宽×厚＝5mm×5mm ）。
试样表面要经过磨平，棱角应作倒角，长度应保证试样伸出两个支座之外均不少于3mm 。
金属线材反复弯曲
金属线材反复弯曲
依据标准：GB/T238-20139(金属材料线材反复弯曲试验方法),
YB/T5249-2009(一般用途低碳钢丝)
反复弯曲试验，是检验金属材料的耐反复弯曲性能，并显示其缺陷的一种方法。
适用于截面小于120mm2的线材，条材和厚度小于5mm的带材及板材。
试验仪器：钢筋反复弯曲机
试验室要求：温度10~35℃如果对温度要求严格的话温度应为23±5℃。
试验方法：
将试样垂直夹紧于仪器夹中，在与仪器夹口相互接触线成垂直的平面上，沿左右方向90°反复弯曲，其速度不超过60次/min，必要时应降低弯曲速率以确保试样产生的热量不至影响试验结果。
试样断裂的最后一次不计入弯曲次数。
金属管材弯曲疲劳试验
金属管材弯曲疲劳试验金属管材弯曲疲劳试验是一种在材料科学中应用广泛的试验方法。
其主要目的是通过对金属管材进行反复弯曲，以评估材料的疲劳寿命、疲劳裂纹扩展速度等性能指标。
本文将介绍金属管材弯曲疲劳试验的实验流程、试验标准及影响试验结果的因素。
一、实验流程1.样品制备：选择所需材料制备出规定尺寸的金属管材样品。
2.试验装置：使用专业试验机械进行弯曲疲劳试验。
将样品固定在试验机械的夹持钳中，调整好弯曲半径和频率等试验参数。
3.试验载荷：对样品施加规定的载荷，进行弯曲疲劳试验。
根据所选材料和试验要求设置不同的载荷大小和试验次数。
4.数据记录：通过试验机械上的传感器，记录样品的弯曲变形、应力和应变等数据。
5.数据分析：通过数据处理软件等工具，对试验数据进行分析。
绘制疲劳试验曲线、计算材料的疲劳极限、疲劳寿命和裂纹扩展速度等性能指标。
二、试验标准1.国际标准：ISO 6892-1:2019、ISO 12106:2011等。
2.美国标准：ASTM E466-15、ASTM F2077-15等。
这些标准主要规定了试验方法、试样制备、试验参数、试验中应记录的数据等内容。
在进行试验时，应按照相应的标准进行操作，以保证试验结果的准确性。
三、影响试验结果的因素在金属管材弯曲疲劳试验中，有多种因素可能会影响试验结果，主要包括以下几个：1.样品制备：样品尺寸、材料性能、表面处理等因素都会影响试验结果。
2.试验载荷：试验载荷大小、频率等参数的选择，也会对试验结果产生影响。
3.试验环境：试验环境的温度、湿度等因素也可能对试验结果产生影响。
4.试验设备：试验机械的性能、精确度等也会影响试验结果的准确性。
综上所述，金属管材弯曲疲劳试验是一种重要的试验方法，可用于评估材料的疲劳性能。
在进行试验时，应遵循相应的标准和操作规程，并注意各种可能影响试验结果的因素，以保证试验结果的准确性和可靠性。
金属三点弯曲试验标准
金属三点弯曲试验标准《金属三点弯曲试验标准，你了解多少？》嘿，朋友们！你们知道吗？在金属的奇妙世界里，也有一套如同武林秘籍般至关重要的标准，那就是金属三点弯曲试验标准！这可绝不是开玩笑的哦，要是不搞清楚这个标准，就好像在金属的江湖里瞎闯荡，那可真是会处处碰壁呀！不了解它，你怎么能知道金属的“真正实力”呢？一、“弯曲的艺术：角度的魔法”在弯曲的世界里，角度就是那神奇的魔法呀！“角度不对，努力白费，金属弯曲，精准才对！”金属三点弯曲试验中，角度的控制那可是相当关键。
就好比是走钢丝，稍微偏差一点可能就全盘皆输啦！这个角度就像是给金属设定的一个挑战关卡，只有通过精确的角度设置，才能真正检验出金属的抗弯性能。
比如说，我们设定一个特定的角度，让金属在这个角度下接受弯曲的考验，就像让它去参加一场高难度的“舞蹈比赛”，只有舞姿优美、动作精准才能脱颖而出呀！各种不同的金属在这个角度的魔法下，展现出它们各自独特的“弯曲魅力”。
二、“力量的较量：压力的挑战”哇塞，这可是一场力量的大较量啊！“压力来袭，金属挺住，力量之战，毫不含糊！”金属三点弯曲试验中，施加的压力就是对金属的强大挑战。
可以把压力想象成是一个大力士在和金属扳手腕，看谁更厉害！压力就如同那汹涌的海浪，不断冲击着金属的“防线”。
我们通过精确地控制压力的大小和施加方式，来观察金属在这种强大力量下的表现。
是不是很像一场刺激的“拳击比赛”？有的金属可能在较小的压力下就“败下阵来”，而有的金属却能顽强地抵抗住巨大的压力，展现出它们的“超级力量”。
比如一些高强度的合金，在压力的挑战下依然能坚如磐石。
三、“数据的奥秘：精准的追求”嘿呀，数据可真是这里的大奥秘呀！“数据精准，真相大白，弯曲试验，靠它明白！”在金属三点弯曲试验中，数据的收集和分析那是超级重要的。
这些数据就像是金属的“成绩单”，能清楚地告诉我们它的表现如何。
就好像是一场考试，每一个数据都是金属给出的答案。
我们要追求极致的精准，不放过任何一个微小的数据变化。
金属材料 弯曲试验方法
金属材料弯曲试验方法金属材料的弯曲试验是一种常用的材料力学性能测试方法，用来评估金属材料的弯曲强度、塑性变形能力和韧性等性能指标。
本文将详细介绍金属材料弯曲试验的方法、测试设备和进行试验的步骤。
一、弯曲试验方法的分类金属材料的弯曲试验方法可以分为静态试验和疲劳试验两种。
静态试验是在一定的加载速度下，对金属材料进行单次加载直至断裂的试验。
疲劳试验则是对金属材料进行循环加载，评估其在多次加载下的疲劳寿命和抗疲劳性能。
二、弯曲试验的测试设备进行金属材料弯曲试验需要使用弯曲试验机。
弯曲试验机主要包括两大部分，即加载系统和测量系统。
加载系统可以通过对试样施加力矩或足够的弯曲应力来实现弯曲加载。
测量系统则用于测量试样的变形和力学性能指标。
三、弯曲试验的步骤1. 试样制备：首先需要根据所需的试样形状和尺寸，从金属材料中切割出试样。
试样的形状可以是矩形、圆形或其他特定的形状。
然后需要对试样进行修整，确保试样的表面光滑平整且无任何缺陷。
2. 装夹试样：将试样装夹在弯曲试验机上，确保试样的支承点和加载点位于试样的两端，并且与试样的中心直线对称。
试样装夹的紧固力度应适中，不能过松也不能过紧，以保证试样在加载时的稳定性。
3. 预加载：在进行正式的试验之前，需要先对试样进行预加载。
这是为了消除试样的初始松弛或变形，使试样重新回到弯曲测试的初始状态。
预加载的大小通常为试样弯曲强度的一定比例。
4. 正式加载：在试样完成预加载后，通过控制弯曲试验机的加载系统，将一定的力矩或应力施加在试样上。
加载的速度应保持稳定且均匀，以获得准确的试验数据。
在加载过程中，需要实时记录试样的弯曲变形和受力情况。
5. 弯曲断裂：当试样达到预设的弯曲应力或加载次数后，试样将会发生断裂。
断裂的位置通常是在试样的中心，记录下断裂时的力矩或应力，同时将试样断裂的形貌进行观察和记录。
6. 数据处理：根据试验中记录的数据，可以计算得到试样的弯曲强度、韧度、塑性变形等力学性能指标。
金属材料 弯曲试验方法
金属材料弯曲试验方法
金属材料的弯曲试验方法是评估其力学性能和可靠性的重要手段。
本文将介绍常用的金属材料弯曲试验方法及其特点。
1. 三点弯曲试验：
三点弯曲试验是最常用的金属材料弯曲试验方法之一。
在该试验中，将金属试样放置在两个支撑点之间，并在中央施加一个加载点的力。
通过加载材料，观察其变形和破裂行为，可以得到材料的弯曲强度、韧性和断裂韧性等力学性能参数。
2. 四点弯曲试验：
四点弯曲试验是相对于三点弯曲试验而言的。
在这种试验中，金属试样被放置在两个较近的支撑点上，并在中央和两侧施加加载力。
与三点弯曲试验相比，四点弯曲试验可提供更加均匀的应力分布，从而更准确地评估材料的弯曲性能。
3. 悬臂梁弯曲试验：
悬臂梁弯曲试验是一种用于较薄金属薄板或薄膜材料的弯曲试验方法。
试样的一端固定，另一端自由悬挂，并施加一个垂直于试样平面的力。
通过测量试样的挠度和载荷，可以计算出材料的弯曲刚度和弯曲应变等性能参数。
4. 弯曲疲劳试验：
弯曲疲劳试验用于评估金属材料在反复加载下的耐久性能。
试样在弯曲加载下反复应力循环，通过观察试样的疲劳寿命和破坏形态，可以评估其抗疲劳性能和可靠性。
总之，金属材料的弯曲试验方法多种多样，选择合适的试验方法取决于具体的评估目的和材料特点。
通过这些试验方法，可以准确评估金属材料的弯曲性能，从而指导工程设计和材料选择。
金属材料弯曲试验方法
金属材料弯曲试验方法金属材料的弯曲试验方法是对金属材料进行力学性能的评价和分析的一种重要手段。
它可以测试金属材料在受弯曲力作用下的变形和破坏行为，为金属材料的设计和选用提供可靠的数据。
一、试验设备和样品准备：1.弯曲试验机：弯曲试验机是进行金属材料弯曲试验的关键设备，它可以提供不同的加载和支撑方式，能够模拟实际工程中的弯曲工况。
2.样品制备：根据试验需要，将金属材料切割或加工成指定尺寸和形状的试样，确保试样的质量和几何形状符合标准要求。
二、试验步骤：1.定标：根据试验机的要求，对试验机进行定标，确保试验机的负荷和变形测量的准确度和一致性。
2.安装试样：将试样安装在试验机上，根据试验要求调整试样的位置和夹紧装置，确保试样完全固定和夹紧。
3.设定试验条件：根据试验要求设定试验条件，如加载速度、试样支撑方式、试样固定方式等。
4.进行试验：启动试验机，开始加载试样，根据试验要求控制加载速度和加载力的大小。
同时，实时记录试样的变形和加载过程，通常使用应变片或光栅测量系统。
5.观察和记录：在试验过程中，观察试样的变形和断裂情况，记录试样的变形行为和加载-变形曲线等重要数据。
6.分析数据：根据试验结果，对试样的弯曲性能进行评估和分析，如计算试样的屈服强度、抗拉强度、弹性模量等力学参数。
三、注意事项：1.试验前准备：在进行弯曲试验前，应仔细检查设备的状态和试样的制备情况，确保试验的可靠性和准确性。
2.试验过程：在试验过程中，应注意试验条件的控制，保证试验的一致性和可重复性。
同时，应注意观察试样的状态，防止试样产生不合理的变形和破坏。
3.数据处理：对试验数据进行合理的处理和分析，可以采用统计学方法和应力-应变曲线拟合来确定试样的弯曲性能，并评估试样的力学性能等指标。
综上所述，金属材料的弯曲试验方法是评估金属材料力学性能的重要手段，需要合理安装试样并设定试验条件，观察和记录试样的变形和加载过程，最后对试验数据进行分析和评估，以获得金属材料的弯曲性能参数。
金属材料弯曲试验方法
金属资料弯曲试验方法之袁州冬雪创作1．范围本尺度规定了弯曲试验方法的原理、符号、试验设备、试样、试验程序、试验成果评定和试验陈述本尺度适用于金属资料相关产品尺度规定试样的弯曲试验，测定其弯曲塑性变形才能.但小适用金属管材和金属焊接接头的弯曲试验. 2试验设备应在配备下列弯曲装置之一的试验机或压力机上完成试验.a)支辊式弯曲装置；b)V形模具式弯曲装置；c)虎钳式弯曲装置；2.1.1 支辊长度应大于试样宽度或直径.支辊半径应为1-10倍试样厚度支辊应具有足够的硬度.2.1.2 除非还有规定，支辊间间隔应依照式(1)确定:a( 1 )l= (d + 3a ) ±2此间隔在试验期间应坚持不变.2.1.3 弯曲压头直径应在相关产品尺度中规定.弯曲压头宽度应大于试样宽度或直径弯曲压头应具有足够的硬度2.2 V形模具式弯曲装置模具的V形槽其角度应为1800-α.弯曲角度应在相关产品尺度中规定.弯曲压头的圆角半径为d/2.模具的支承棱边应倒圆，其倒圆半径应为1~10倍试样厚度.模具和弯曲压头宽度应大于试样宽度或直径.弯曲压头应具有足够的硬度.2.3 虎钳式弯曲装置装置由虎钳配备足够硬度的弯心组成.可以配置加力杠杆.弯心直径应依照相关产品尺度要求，弯心宽度应人于试样宽度或直径.2.4.3 弯曲压头直径应在相关产品尺度中规定弯曲压头宽度应大于试样宽度或直径.弯曲压头的压杆其厚度应略小于弯曲压头直径.弯曲压头应具有足够的硬度.3试样3.1 试验使用圆形、方形、矩形或多边形横截面的试样样坯的切取位置和方向应依照相关产品尺度的要求.如未详细规定，对于钢产品，应依照GB/T 2975的要求试样应通过机加工去除由于剪切或火焰切割等影响了资料性能的部分.3.2 试样概况不得有划痕和损伤.方形、矩形和多边形横截口试样的棱边应倒圆，倒圆半径不超出以下数值：----1mm，当试件厚度小于10mm----1.5mm 当试件厚度大于或等于10mm且小于50mm-----3mm 当试件厚度不小于50mm棱边倒圆时不该形成影响试验成果的横向毛刺、伤痕或刻痕.3.3 试样宽度应依照相关产品尺度的要求.如未详细规定，试样宽度应依照如下要求:a) 当产品宽度不大于20mm时，试样宽度为原产品宽度；b）当产品宽度大于20mm,厚度小于3mm时，试样宽度为20mm±5mm；厚度不小于3mm时，试样宽度在20～50 mm之间.3.4 试样厚度或直径应依照相关产品尺度的要求，如未详细规定.应依照以下要求.3.4.1 对于板材、带材和型材.产品厚度不大于25mm时.试样厚度应为原产品的厚度:产品厚度大于25mm时，试样厚度可以机加工减薄至不小于25mm，并应保存一侧原概况.弯曲试验时试样保存的原概况应位于受拉变形一侧.3.4.2 直径或多边形横截面内切圆直径不大于30mm的产品，其试样横截面应为原产品的横截面.如试验设备才能缺乏，对于直径或多边形横截面内切圆直径超出30～50 mm的产品，可以依照图5将其机加工成横截面内切圆直径为不小于25mm的试样.直径或多边形横截面内切圆直径大于50mm的产品，应依照图5将其机加工成横截面内切圆直径为不小于25mm的试样.试验时，试样未经机加工的原概况应置于受拉变形的一侧，除作还有规定，钢筋类产品均以其全截面停止试验.3.4.3锻材、铸材和半成品，其试样尺寸应在交货要求或协议中规定3.4.4非仲裁试验，经协议可以用大于条和条规定的宽度和厚度的试样停止试验3.4.5试样长度应根据试样厚度和所使用的试验设备确定.采取图1和图4的方法时可以依照式(3)确定：π-(d+α)+ 140 mm （3）式中：π为圆周率，其值取3.1 .4试验程序4.1 试验一般在10-350C的室温范围内停止.对温度要求严格的试验试验温度应为230C±50C.4.2 由相关产品尺度规定，采取下列方法之一完成试验.a) 试样在图1,图2,图3或图4所给定的条件和在力作用下弯曲至规定的弯曲角度；b) 试样在力作用下弯曲至两臂相距规定间隔且相互平行；c) 试样在力作用下弯曲至两臂直接接触.4.3试样弯曲至规定弯曲角度的试验，应将试样放于两支辊或V形模具或两水平翻板上，试样轴线应与弯曲压头轴线垂直，弯曲压头在两支座之间的中点处对试祥持续施加力使其弯曲.直至达到规定的弯曲角度.如不克不及直接达到规定的弯曲角度，应将试样置于两平行压板之间，持续施加力压其两端使进一步弯曲，直至达到规定的弯曲角度.4.4 试样弯曲至1800角两臂相距规定间隔且相互平行的试验，采取图1的方法时首先对试样停止初步弯曲(弯曲角度应尽量大)，然后将试样置于两平行压板之间持续施加力压其两头使进一步弯曲，直至两臂平行.试验时可以加或不加垫块.除非产品尺度中还有规定，垫块厚度等于规定的弯曲压头直径;采取图4的方法时，在力作用下不改变力的方向，弯曲直至达到1800角 .4.5 试样弯曲至两臂直接接触的试验，应首先将试样停止初步弯曲〔弯曲角度应尽量大，然后将其置于两平行压板之间，持续施加力压其两头使进一步弯曲，直至两臂直接接触.4.6 可以采取图3所示的方法停止弯曲试验.试样一端固定，绕弯心停止弯曲，直至达到规定的弯曲角度.4.7弯曲试验时，应缓慢施加弯曲力.5 试验成果评定5.1 应依照相关产品尺度的要求评定弯曲试验成果.如朱规定具休要求，弯曲试验后试样弯曲外概况无肉眼可见裂纹应评定为合格.5.2 相关产品尺度规定的弯曲角度认作为最小值；规定的弯曲半径认作为最大值.。
金属管材弯曲试验
金属管材弯曲试验是一种常见的金属材料力学性能测试方法。
该试验可以评估金属管材在弯曲应力下的变形能力、强度和韧性等力学性能指标，为工程设计和生产制造提供重要的参考依据。
本文将介绍金属管材弯曲试验的原理、方法、实验步骤和注意事项，并结合实例进行详细说明。
一、试验原理金属管材弯曲试验是通过在一定条件下施加弯曲力，使金属管材产生弯曲变形，从而评估其力学性能。
在试验中，金属管材被放置在弯曲机上，通过机械装置施加弯曲力，使其产生弯曲变形。
根据弯曲变形的形式和程度，可以评估金属管材的强度、韧性和变形能力等指标。
二、试验方法1.试验材料：金属管材样品。
2.试验设备：弯曲机、力传感器、位移传感器等。
3.试验步骤：（1）将金属管材样品放置在弯曲机上，调整弯曲机的夹持装置，使其夹紧金属管材。
（2）根据试验要求，选择合适的弯曲机模具，安装在弯曲机上。
（3）根据试验要求，调整弯曲机的弯曲角度和弯曲速度等参数。
（4）启动弯曲机，施加弯曲力，使金属管材产生弯曲变形。
（5）在弯曲过程中，通过力传感器和位移传感器等装置，实时监测弯曲力和弯曲变形等试验数据。
（6）当金属管材弯曲到一定角度或出现裂纹等异常情况时，停止弯曲机，记录试验数据。
4.试验数据处理：根据试验数据，计算金属管材的强度、韧性、变形能力等力学性能指标。
三、注意事项1.试验前应对试验设备进行检查和维护，确保其正常运行。
2.选择合适的试验参数，避免过大或过小的弯曲角度和弯曲速度等参数对试验结果的影响。
3.在试验过程中，应注意观察金属管材的变形情况，避免过大的弯曲角度和弯曲速度等条件导致金属管材断裂等异常情况。
4.在试验结束后，应对试验数据进行处理和分析，得出准确的试验结果。
四、实例说明某企业生产的304不锈钢管材，经过金属管材弯曲试验后，得出以下试验数据：金属管材直径：50mm金属管材壁厚：2mm弯曲角度：90度弯曲速度：10mm/min试验结果：弯曲力：1200N弯曲变形量：15mm试验结论：该304不锈钢管材在弯曲角度为90度、弯曲速度为10mm/min的条件下，具有较好的弯曲变形能力和韧性，适用于一些需要弯曲加工的工程项目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属弯曲实验
计划学时：2学时
本实验按照国标《金属弯曲力学性能试验方法》（GB/T 14452--93)，用INSTRON5582万能试验机测矩形试样三点弯曲的弹性模量和最大弯曲应力。
【实验目的】
（1）采用三点弯曲对矩形横截面试件施加弯曲力，测定其弯曲力学性能；
（2）学习、掌握INSTRON5582万能试验机的使用方法及工作原理；
（3）掌握弯曲弹性模量E b和最大弯曲应力σbb的测量方法。
【实验原理】
当一个矩形截面的金属承受弯曲载荷，其截面就出现应力。
该应力可以分解为垂直于截面的正应力和平行于截面的切应力。
如果梁上的载荷都处于同一平面内且垂直于梁的中轴，则截面各个点的正应力合成为一个力偶，其力矩即所谓的弯矩M，已知截面上任一点的正应力与该点至中截面的垂距以及截面上的弯矩成正比，与截面的惯矩成反比。
若截面上的弯矩为正，则中截面以上各点受压应力，中截面以下各点受张应力；若截面上的弯矩为负，情况正好相反。
1. 三点弯曲试验装置
图1所示为三点弯曲试验的示意图。
其中，F为所施加的弯曲力，Ls为跨距，f为挠度。
图1 三点弯曲试验示意图
2.弯曲弹性模量E b的测定（图解法）：
通过配套软件自动记录弯曲力-挠度曲线（见图2）。
在曲线上读取弹性直线段的弯曲力增量和相应的挠度增量，按式（1）计算弯曲弹性模量。
⎪⎪⎭
⎫
⎝⎛∆∆=
f F I E L
s
b 483
（1） 其中，I 为试件截面对中性轴的惯性矩，
123
bh I =。
图2 图解法测定弯曲弹性模量
3.最大弯曲应力σbb 的测定：
W L F s
bb bb 4=
σ （2）
其中，bb σ为最大弯曲应力，bb F 为最大弯曲力，W 为试件的抗弯截面系数，
62
bh W =
【实验仪器设备及材料】
INSTRON5582万能材料实验机、游标卡尺，矩形金属片（宽×厚＝5mm×5mm ）。
试样表面要经过磨平，棱角应作倒角，长度应保证试样伸出两个支座之外均不少于3mm 。
【实验步骤及方法】
1. 试样的制备：按照国标《金属弯曲力学性能试验方法》（GB/T 14452--93)，制备试样。
2. 试样尺寸测量
矩形横截面试样应在跨距的两端和中间处分别测量其宽度和厚度。
计算弯曲弹性模量时，取用三处高度测量值的算术平均值；计算弯曲应力时，取用中间处测量的厚度和宽度。
3. 夹具调试，依据试样的厚度，调整合适的支点跨距。
4. 放置试样，把试样放在支座上，试样摆放应使两端露出部分的长度相等并与支座垂直。
5. 编制一个弯曲实验程序（万能材料试验机的操作见说明书）。
6. 根据编制的程序开始实验,注意保存好数据纪录。
【实验数据处理】
1.实验数据及计算结果填入表1
表1原始记录数据表
2.绘制弯曲力-挠度曲线（F-f曲线）。
参考资料
[1] 金属弯曲力学性能试验方法（GB/T 14452--93)
[2] INSTRON 5582万能材料试验机使用说明书。
