电流互感器结构及原理
互感器原理及结构
互感器原理及结构互感器（Transformer）是一种电气设备，用于变换电压和电流的传输。
它基于电磁感应原理工作，通过相互综合绕组的磁场耦合来实现能量传递。
以下是互感器的原理及结构的详细解释：1. 原理：互感器的工作原理基于两个重要的电磁感应原理：法拉第电磁感应定律：当一个导体中的磁通量变化时，将在该导体上产生电动势。
在互感器中，一个绕组中的交流电流产生的磁场变化会引起另一个绕组中的电动势，并将能量传递到另一个绕组中。
互感定律：根据互感定律，两个绕组之间的电压比等于绕组的匝数比。
互感器利用这个原理来实现电压和电流的变换。
2. 结构：互感器由以下主要部件构成：铁芯：互感器的铁芯由磁性材料制成，通常为硅钢片。
铁芯提供了低磁阻路径，以增强磁感应强度。
一次绕组（Primary Winding）：一次绕组是传递电源能量的绕组，通常与电源连接。
它产生一个交流磁场，使能量传递到二次绕组。
二次绕组（Secondary Winding）：二次绕组接收来自一次绕组的磁场的能量，并产生一个变压后的电压输出。
它通常与负载连接。
绝缘层（Insulation）：互感器的绕组之间和绕组与铁芯之间有绝缘层，以防止绕组接触和发生电气短路。
冷却系统：大型互感器通常配备冷却系统，如油冷却或水冷却系统，以保持互感器的温度在安全范围内。
互感器的结构可以因其具体应用而有所不同。
例如，变压器是最常见的互感器类型之一，具有两个或多个绕组，用于变换电压。
其他类型的互感器可能包括电流互感器（用于测量电流）和电压互感器（用于测量电压）等。
互感器作为电力系统中重要的传输设备，不仅可以变换电压和电流，还可以提供绝缘和隔离等功能，以确保电力系统的安全运行。
其原理和结构的理解对于电力系统的设计、运行和维护都至关重要。
电流互感器结构原理
电流互感器结构原理电流互感器是一种常见的电力测量仪表，用于测量交流电路中的电流。
它的结构原理是基于电磁感应现象，通过变压器的工作原理实现电流的测量。
电流互感器由铁心、一次绕组、二次绕组和外壳等部分组成。
铁心是互感器的核心部件，由硅钢片叠压而成，具有良好的磁导性能。
一次绕组和二次绕组分别绕在铁心上，一次绕组通电流入口，二次绕组是输出测量信号的地方。
外壳则起到保护和固定绕组的作用。
当交流电流通过一次绕组时，会在铁心中产生交变磁场。
这个交变磁场会感应出二次绕组中的电动势，从而在二次绕组中产生相应的电流。
根据变压器的原理，一次绕组和二次绕组的电流之间有一定的比例关系，即：I1/N1 = I2/N2其中，I1和I2分别是一次绕组和二次绕组中的电流，N1和N2分别是一次绕组和二次绕组中的匝数。
通过调整一次绕组和二次绕组的匝数比例，可以实现对电流的变压器式测量。
为了提高电流互感器的测量精度和防止电流互感器对电路的影响，通常在互感器的一次绕组中串联上一个电阻，称为额定负载电阻。
额定负载电阻的阻值需要根据互感器的额定电流和二次绕组的额定负载阻抗来确定。
除了基本的结构原理外，电流互感器还有一些特殊的设计，以满足不同的应用需求。
例如，对于大电流测量，可以采用分体式电流互感器，即将一次绕组和二次绕组分开放置，通过导线连接。
对于高精度测量，可以采用更多的绕组和铁心结构，以提高测量的精确度。
总结起来，电流互感器是一种利用电磁感应原理测量电流的仪表。
通过一次绕组和二次绕组的变压器原理，将电流转换为二次绕组的电流信号。
通过合理设计和选择额定负载电阻，可以实现对不同电流范围的测量。
电流互感器在电力系统中具有广泛的应用，是实现电能计量和保护设备的重要组成部分。
电流互感器基础知识
RWL
LC
S
式中，γ为导线的导电率，铜线γ=53m/ （Ω·mm2），铝线γ=32m/（Ω·mm2）；S为导 线截面（mm2）；Lc为导线的计算长度（m）。 设互感器到仪表单向长度为l1，则：
Lc
l1 3l1
Hale Waihona Puke 2l1星形接线 两相V形接线 一相式接线
18
保护用互感器的准确度选10P级，其复合误差限 值为10%。为了正确反映一次侧短路电流的大小， 二次电流与一次电流成线性关系，也需要校验二次 负荷。
荷； （4）比较实际二次负荷与允许二次负荷。如实际二次负荷小于允许二次负荷，表示
电流互感器的误差不超过10%，如实际二次负荷大于允许二次负荷，则应采取下述措施， 使其满足10%误差：
① ①增大连接导线截面或缩短连接导线长度，以减小实际二次负荷； ②选择变比较大的电流互感器，减小一次电流倍数，增大允许二次负荷。
I1N >I30
S2N
一般： I1N =(1.2~1.5)I30
4）. 电流互感器准确度选择及校验
准确度选择的原则：计量用的电流互感器的准确度选0.2～0.5级，测量用的电流互感 器的准确度选1.0～3.0级。为了保证准确度误差不超过规定值，互感器二次侧负荷S2 应不大于二次侧额定负荷S2N ，所选准确度才能得到保证。
(3) 变流比与二次额定负荷 电流互感器的一次额定电流有多种规格可供用户选择。 电流互感器的每个二次绕组都规定了额定负荷，二次绕组回路所带负荷不应超过额定负 荷值，否则会影响精确度。
14
电流互感器的选择与校验
1)． 电流互感器型号的选择
根据安装地点和工作要求选择电流互感器的型号。 2)．电流互感器额定电压的选择
电流互感器结构原理-串并联
电流互感器结构原理1普通电流互感器结构原理电流互感器的结构较为简单,由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（人）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（右）；二次绕组的匝数（N0较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，见图5-1。
图5 - 1 普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，l1N1=l2N2,电流互感器额定电流比：瓦二丽。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图5- 2。
图5 - 2穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：n。
式中11 ――穿心一匝时一次额定电流；n ――穿心匝数。
3特殊型号电流互感器3.1多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图 5 - 3。
二反绕纽Ki K-i 心Kd图5 - 3多抽头电流互感器原理图例如二次绕组增加两个抽头， K1、K2为100/5 , K1、K3为75/5 , K1、K4为50/5等。
电流互感器的基本结构和工作原理
为了测量高电压交流电路内的电流，必须使用电流互感器将大电流变换成小电流，利用互感器的变比关系，配备适当的电流表计进行测量。
同时电流互感器也是电力系统的继电保护、自动控制和指示等方面不可缺少的设备，起到变流和电气隔离作用，运行中严禁二次开路。
一、基本结构1. 按照-次绕组的结构型式分类电流互感器按照-次绕组的结构型式分类如图TYBZ01901006-1所示。
2.电流互感器按照绝缘介质分类(1)浇注绝缘。
用环氧树脂或其他树脂为主的混合浇注成型的电流互感器。
10~35kV多采用此种方式，通常绕组外包定厚度的缓冲层，选用韧性较好的树脂浇注。
(2)气体绝缘。
产品内部充有特殊气体，如SFo气体作为绝缘的互感器，多用于高压产品。
(3)油绝缘。
油浸式互感器，内部是油和纸的复合绝缘，多为户外装置。
35kV 及以上电流互感器多采用此种方式，其-次绕组绝缘结构有“8"字形和“U"字形两种。
1)电磁式电流互感器。
一次绕组一般采用“8”字形绝缘结构，一次绕组套在有二次绕组的环形铁心上，次绕组和铁心都包有较厚的电缆纸，“8”字形绝缘结构如图TYBZ01901006 -2所示。
2)电容式电流互感器。
一次绕组一般采用10层以上同心圆形电容屏围成“U"字形，主绝缘全部包在一次绕组上。
为了提高主绝缘的强度，在绝缘中放置-一定数量的同心圆简形电容屏，容屏端部长度从里往外成台阶排列的原则制成，最外层电容屏接地，各电容屏间形成一个串联的电容器组。
各相邻电容屏间在制造时电容相等，保证其电压分布近于均匀。
由于电容屏端部电场不均匀，在高电压作用下，端部会产生局部放电，为了改善端部电场，通常在两层电容屏间增放一些短屏或者放置均压环。
电容式电流互感器结构原理图如图TYBZ01901006 -3所示。
二、工作原理电流互感器的工作原理与变压器类似，一次绕组和二次绕组是电流互感器电流变换的基本部件，它们绕在同一个铁心上。
一次绕组事联接在高压载流导线上，通过电流h1;二次绕组串联接有移为，次回路从电流互感器的二次绕组直到测最处的外部回路，即负载和连接导线称为二次回路，由于一次绕组与二次烧组有相等的安培匝数，I1*N1=I2*N2,电流互感器，额定电流比为I1/I2=N1/N2因此，一、二次绕组匝数不同，电流比不同。
电流互感器的结构原理
电流互感器的结构原理电流互感器，也被称为电流互感器，是一种广泛应用于电力系统中的电气测量设备。
它的主要功能是将高电压、高电流的电力设备输出的电流信号降低为适合测量和保护装置使用的小电流信号。
在电力系统中，电流互感器扮演着重要的角色，它能够确保系统的安全运行并提供准确的电流测量。
电流互感器的结构原理是通过电感作用来实现的。
电感是指导体中的电流随时间变化而引起的自感应电动势，它是电流变压器的关键元件。
电流互感器通常由磁芯、一次绕组、二次绕组和外壳构成。
我们来了解一下电流互感器的磁芯。
磁芯是电流互感器的核心部件，它能够集中磁场并提高电流互感器的灵敏度。
常见的磁芯材料有硅钢片和纳米晶材料。
硅钢片具有高导磁率和低磁滞损耗的特性，而纳米晶材料则具有更高的导磁率和更低的磁滞损耗，能够提高电流互感器的测量精度。
我们来了解一下电流互感器的一次绕组。
一次绕组是通过与被测电流线圈相连接，使得电流能够通过互感器的一次绕组。
一次绕组一般由导线绕制而成，并且它承受着测量电流的作用。
接下来，我们来了解一下电流互感器的二次绕组。
二次绕组是通过与测量和保护装置相连接，将步骤3的小电流信号输出。
当一次绕组中的电流变化时，通过互感作用，二次绕组中也会产生相应的电流变化，从而实现电流信号的降压放大。
我们来了解一下电流互感器的外壳。
外壳是保护电流互感器内部元件不受外界环境和损坏的作用。
通常情况下，外壳由绝缘材料制成，以确保电流互感器的安全运行。
在电力系统中，电流互感器扮演着至关重要的角色。
它不仅可以提供准确的电流测量，还可以实现对电力系统的保护。
在过载或短路情况下，电流互感器能够及时检测到异常电流，并触发保护装置，保障系统的安全运行。
在个人观点上，电流互感器作为电力系统中的关键设备，其结构原理对于电力系统的可靠运行起着重要的作用。
通过合理的结构设计和科学的制造工艺，电流互感器能够提供稳定、准确的电流测量，进而保护电力设备和维护系统的运行安全。
电流互感器
3、电流互感器的极性
电流互感器的极性一般采用减极性原则标注，即：一、二次绕组中 的电流在铁芯中产生的磁通方向相反。如图所示，则L1与K1为一对同极 性端子。
电流互感器在电路中的符号如下图所示，用“TA”来表示,一次绕 组 一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子 为 同名端或同极性端。极性端子关系到二次电流的方向，非常重要。
(3)按安装方式，可分为支持式、装入式和 按安装方式，可分为支持式、 按安装方式 穿墙式等。 穿墙式等。 支持式安装在平面和支柱上，装入式(套管 支持式安装在平面和支柱上，装入式 套管 式)可以节省套管绝缘子而套装在变压器导 可以节省套管绝缘子而套装在变压器导 体引出线穿出外壳处的油箱上； 体引出线穿出外壳处的油箱上；穿墙式主 要用于室外的墙体上， 要用于室外的墙体上，可兼作导体绝缘和 固定设施。 固定设施。
如图（a）所示。两相星形接线又称不完全星形接线，这种接线只 用两只电流互感器，统一装设在A、C相上。一般测量两相的电流，但通过 公共导线，也可测第三相的电流。主要适用于小接地电流的三相三线制系 统，在发电厂、变电所6~10kv馈线回路中，也常用来测量和监视三相系统 的运行状况。
3．三相星形接线
如图（c）所示。三相星形接线又称完全星形接线，它是由三只完 全相同的电流互感器构成。由于每相都有电流流过，当三相负载不平衡 时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生 计量误差。该种接线方式适用于高压大接地电流系统、发电机和变压器二 次回路、低压三相四线制电路 .
五、电流互感器的选择
1、额定电压的选择 电流互感器的额定电压UN应略高于或等于其安装 处的工作电压UX UN ≥ UX 2、额定电流的选择 电流互感器的一次额定电流I1N应大于或等于长期 通过电流互感器的最大工作电流Im,力求使电流互感 器运行于额定电流附近，以保证测量的准确性。 3、准确度等级的选择 测量时应根据被测对象对测量准确度的要求合理选 择准确度等级。一、二类电能计量应选0.2级电流 互感器。 4、额定容量的选择 选择时互感器二次侧容量S应满足0.25SN≤ S≤ SN
互感器的结构和工作原理
互感器的结构和工作原理电力系统要安全经济运行，必须装设一些测量仪表，以测量电路中各种电气量，如电压、电流、功率、电能等。
我们经常还会遇到测量要求较高电压和较大电流的各种电气量。
为了更方便更正确地获得这种被测量的数值，必须使用互感器。
互感器的主要作用有：（1）将高电压变为低电压（100V），大电流变为小电流（5A）。
（2）使测量二次回路与一次回路高压和大电流实施电气隔离，以保证测量工作人员和仪表设备的安全。
（3）采用互感器后可使仪表制造标准化，而不用按被测量电压高低和电流大小来设计仪表。
（4）取出零序电流、电压分量供反应接地故障的继电保护装置使用。
第一节电流互感器的结构和工作原理一、电流互感器的主要技术数据（－）电流互感器分类目前，电流互感器的分类按不同情况划分如下：（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式，如图4-1所示。
单匝式又分为贯穿型和母线型两种。
贯穿型互感器本身装有单根铜管或铜杆作为一次绕组；母线型互感器则本身未装一次绕组，而是在铁芯中留出一次绕组穿越的空隙，施工时以母线穿过空隙作为一次绕组。
通常油断路器和变压器套管上的装入式电流互感器就是一种专用母线型互感器。
（α）（b）（c）图4-1 电流互感器的结构原理（α）单匝式；（b）多匝式；（c）具有两个铁芯式（3）根据安装地点可分为户内式和户外式。
（4）根据绝缘方式可分为干式，浇注式，油浸式等。
干式用绝缘胶浸渍，适用于作为低压户内的电流互感器；浇注式用环氧树脂作绝缘，浇注成型；油浸式多为户外型。
（5）根据电流互感器工作原理可分为电磁式、光电式、磁光式、无线电式电流互感器。
（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表5-l 。
表4-1 电流互感器型号字母含义第一个字母 第二个字母 第三个字母 第四个字母 第五个字母 字母 含义字母 含义字母 含义字母 含义字母含义L电流 互感器A 穿墙式 C 瓷绝缘B 保护级 D 差动保护B 支持式 G 改进的 D 差动保护C 瓷箱式 J 树脂浇注 J 加大容量D 单匝式 K 塑料外壳 Q 加“强”式F 多匝式 L 电容式绝缘 Z 浇注绝缘J 接地保护 M 母线式 M 母线式 P 中频 Q 线圈式 S 速饱和 R 装入式 W 户外式 Y 低压的 Z 浇注绝缘Z支柱式（三）电流互感器的主要参数 1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比（有时简称电流比）。
电流互感器的工作原理
电流互感器的工作原理电流互感器是一种广泛应用于电力系统中的电力测量仪器。
它通过对电流的变换和测量，能够提供准确的电流信号，并将其传递给继电保护设备或仪表。
一、电流互感器的基本结构电流互感器主要由铁芯、一次绕组、二次绕组和防护外壳等部分组成。
1. 铁芯铁芯是电流互感器的核心部分，其主要用途是提供磁通通路，确保一次绕组和二次绕组之间能够有效地感应电磁感应。
2. 一次绕组一次绕组是电流互感器中负责承载被测电流的线圈，它与被测电流直接相连，并通过电流在其上产生的磁场来感应二次绕组。
3. 二次绕组二次绕组是电流互感器中负责输出测量信号的线圈，它与继电保护设备或仪表相连，将通过一次绕组感应的电磁场转换为相应的电流信号输出。
4. 防护外壳防护外壳是用来保护电流互感器内部结构的，通常由绝缘材料或金属材料制成，能够对内部零部件起到良好的保护作用。
二、电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。
当一次绕组中的电流通过时，产生的磁场会穿过铁芯并感应到二次绕组中。
根据法拉第电磁感应定律，磁通的变化会在二次绕组中产生感应电动势。
根据电磁感应定律，感应电动势的大小与磁通的变化率成正比。
因此，如果被测电流越大，一次绕组中产生的磁通量就越大，感应到二次绕组的感应电动势也就越大。
为了保证电流互感器的准确性和安全性，在一次绕组和二次绕组之间需要有一个适当的变比关系。
这个变比通常由互感器的额定变比来确定。
例如，如果一个电流互感器的额定变比为1000:5，那么它将会将1000安培的一次电流变换为5安培的二次电流输出。
三、电流互感器的应用领域电流互感器在电力系统中有着广泛的应用。
它主要用于以下几个方面：1. 电流测量和保护电流互感器能够将高电流值变换为适合测量和保护装置的低电流值，有效降低了与高电流相关的测量和保护器件的成本和复杂度。
2. 功率测量和补偿电流互感器能够提供准确的电流信号，用于计算电路的有功功率、无功功率和视在功率。
电流互感器-电压互感器结构原理和使用注意事项
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的，电磁式电压互感器电气文字符号是PT，电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛，用途也是缺之不可的，同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器（PT）是一种将高电压变换为低电压的电气设备，一次绕组与高压系统的一次回路并联，二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作，正常运行时其二次负载基本不变，电流很小，接近于空载状态。
一般的PT包括测量级和保护级，其基本结构为：一次线圈和二次线圈分别绕在铁心上，在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器，除了上述的一次线圈和二次线圈外，还有一个零序电压线圈，用来接继电器。
在线路出现单相接地故障时，线圈中产生的零序电压使继电器动作，切断线路，以保护线路中的发电机和变压器等贵重设备。
2.电流互感器（CT）是一种将高压电网大电流变换为小电流的电气设备，一次绕组串联在高压系统的一次回路内，二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作，但是它的二次负载阻抗很小，接近于短路状态。
电流互感器也分为测量用与保护用两类，基本结构和PT相似，一次线圈、二次线圈分别绕在铁心上，两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢，保护用电流互感器分为稳态保护用与暂态保护用两种，前者用于电压比较低的电网中，称为一般保护用电流互感器；后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接，相当于运行在变压器的空载状态，短路会引起很大的短路电流，使用中不允许短路。
电磁式互感器都有一定的额定容量，从电力网中消耗功率，成为系统的负载，存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振：PT的铁心电感和系统的电容元件由于感抗与容抗的交换，组成许多复杂的振荡回路，如果满足一定的条件，就可能激发起持续时间较长的铁磁谐振，这种谐振现象，某些元件的电压过高危及设备的绝缘，同时可能在非线性电感元件中产生很大的过电流，使电感线圈引起温度升高，击穿绝缘，以致烧损。
电流互感器结构及原理
一、电流互感器结构原理1 普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数(N1）较少，直接串联于电源线路中，一次负荷电流(）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z)串联形成闭合回路,见图1。
图1 普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比:.电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器.2 穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见图2。
图2 穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。
式中I1——穿心一匝时一次额定电流；n-—穿心匝数。
3 特殊型号电流互感器3。
1 多抽头电流互感器。
这种型号的电流互感器，一次绕组不变,在绕制二次绕组时，增加几个抽头，以获得多个不同变比.它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
图3 多抽头电流互感器原理图例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比,而不需要更换电流互感器,给使用提供了方便。
电流互感器的作用及结构原理
电流互感器的作用及结构原理电流互感器是一种用来测量高电流的电力测量装置。
它通过感应电流，将高电流转化为低电流，以便更易于测量和处理。
电流互感器通常用于电力系统中，用于监测、保护和控制电流。
本文将详细介绍电流互感器的作用、结构和原理。
一、作用电流互感器的主要作用是将高电流转化为低电流，并传递给测量仪表进行测量和分析。
在电力系统中，电流通常很大，如果直接测量将会非常困难和危险。
因此，使用电流互感器可以将高电流降低到安全范围内，以便进行有效的监测和控制。
电流互感器的另一个重要作用是提供电流信号给保护设备。
在电力系统中，当出现电流异常或超过额定值时，保护装置将立即触发，以避免电力设备的过载或短路，保护电力系统的安全运行。
电流互感器可以提供准确和可靠的电流信号给保护设备，从而确保电力设备的可靠性和稳定性。
此外，电流互感器还可用于监测电力系统的电能质量。
通过测量电流的大小和波形，可以检测到电压失真、谐波、干扰等问题，为电力系统的优化和改进提供重要的参考和依据。
二、结构铁芯是电流互感器的关键部分，通常由高导磁材料制成，如硅钢片。
铁芯的形状和尺寸可以根据需要进行设计和制造。
一次绕组和二次绕组分别围绕在铁芯上。
一次绕组用于传递电流信号，通常由多股导线组成。
一次绕组的匝数通常非常小，以适应高电流的传输。
二次绕组用于产生较低的电流输出，通常由细导线组成。
二次绕组的匝数较多，以产生较低电流的输出。
外壳是电流互感器的保护部分，通常由绝缘材料制成，具有良好的绝缘性能和机械强度。
外壳上还设有连接接口，用于连接互感器和测量仪表或保护装置。
三、原理当有电流通过一次绕组时，根据法拉第电磁感应定律，磁场将感应出二次绕组中的电动势。
二次绕组的匝数较多，因此电动势较高。
但由于铁芯的高导磁性，磁场几乎全部集中在铁芯内部，只有很小一部分磁场能够穿透铁芯到达二次绕组。
因此，通过合适设计的一次绕组和二次绕组，可以实现从高电流到低电流的转变。
一次绕组中的高电流通过磁场感应出较低的电流信号，使得测量和处理更为方便。
电流互感器原理
电流互感器原理1 电流互感器原理电流互感器是一种在不改变电压幅值和相位的情况下，使输入与输出之间产生电流变比的电气元件。
它通常由两个抽头组成，即阻抗系数有大有小的设备，两个抽头之间由一定比例的电流耦合分布而成。
它通常用于放大或缩小输入电流，其中输入电流可以是微小的交流电流，也可以是脉冲电流。
由于电流互感器只处理电流而不影响电压，因此它通常用于电力计量和保护，例如电力变比测量和保护。
2 电流互感器结构电流互感器由一堆磁环、线圈、电容组成，磁环起保护电磁场和阻碍磁耦合等作用，其内外有一组线圈，线圈里绕有一组绝缘外包线，两组线圈的应变比是确定的，外罩上装有一条安装支架，连接线汇聚于内罩。
外罩和内罩之间有一定数量的电容，用以阻断外罩和内罩之间的高频电流的耦合。
3 电流互感器的工作原理从工作原理上讲，电流互感器的核心是由线圈和磁环组成的两个抽头。
当输入端和输出端有电流通过时，线圈成为磁线圈，产生磁场，把磁场耦合到它们之间，由磁场导一部分磁场耦合到输出端。
因此，根据磁线圈和磁环的比例，即可计算出电流互感器的输出电流。
4 电流互感器的应用范围电流互感器的输出电流可以与到更高的电力系统中，而不影响系统的电压、频率和相位，因此电流互感器可用于电能计量，功率复位，功率放大，短路保护等应用中。
由于电流互感器产生的输出电流可以与输入端的电流亦或其它的电流叠加，因此它可用于检测电流的变化，例如检测短路电流。
5 电流互感器的优缺点电流互感器具有结构简单，相位误差小，重复性好，紊乱稳定性高，负载参数对输出响应影响小等优点。
但它具有抗电磁干扰性能较差，受温度影响较大，受湿度影响较大以及安装复杂等缺点。
考虑到其上述优缺点，电流互感器在实际应用中必须根据具体情况进行设计，尤其是应注意其受温度和湿度影响较大的缺点，以后其工作性能，否则对系统的效率和安全会产生严重影响。
电流互感器的结构和工作原理
电流互感器的结构和工作原理电流互感器（Current Transformer）是一种用于测量和保护电流的装置，常用于高压电力系统和电力仪表中。
它的主要作用是将高电流变换为低电流，从而减小用户需要承受的风险。
电流互感器由铁心、一次线圈和二次线圈组成，其工作原理是通过电涡流诱导。
下面将详细介绍电流互感器的结构和工作原理。
一、电流互感器的结构1. 铁心：电流互感器的铁心是其结构中最重要的部分。
它通常由硅钢片叠压而成，并采用环形或长方形的形状。
铁心的作用是在电流互感器内部形成一个电流磁路，以便将一次线圈的电流诱导到二次线圈中。
2. 一次线圈：一次线圈是电流互感器中的输入线圈，也称为主线圈。
它通常由大直径的导线绕制而成，用于承受要测量的电流。
一次线圈通过铁心来诱导磁通，并将电流信号传递到二次线圈。
3. 二次线圈：二次线圈是电流互感器中的输出线圈，也称为副线圈。
它通常由细直径的导线绕制而成，并连接到用户需要测量或保护的设备。
二次线圈通过铁心接收一次线圈传递的电流信号，并将其转换为相应的低电流信号。
二、电流互感器的工作原理电流互感器的工作原理是通过电涡流诱导来实现的。
当一次线圈中通过大电流时，这个大电流会在铁心中产生一个磁场。
这个磁场会诱导出铁心中的电涡流。
由于电涡流在铁心中形成一个逆向的磁场，所以它对一次线圈产生了一个相反的磁通。
根据法拉第电磁感应定律，磁通的变化会在一次线圈中产生一个电动势。
因此，一次线圈中的电动势与通过它的电流成正比。
这样，一次线圈中的电动势就能够被换算为待测电流的值。
二次线圈绕制在与一次线圈相同的铁心上。
由于铁心中的磁通变化与一次线圈中的电流成正比，所以二次线圈中的电压也与一次线圈中的电流成正比。
通过控制二次线圈的绕制比，可以将高电压的一次线圈信号转换为低电压的二次线圈信号。
电流互感器通常设计为一次和二次线圈的绕组比例为1:1000或1:2000。
这意味着，当通过一次线圈的电流为1000安培时，二次线圈中的电流为1安培或0.5安培。
电流互感器的建模和仿真研究
电流互感器的建模和仿真研究电流互感器是一种常见的用于电力系统中的传感器，能够将高电流转化成为低电流，从而避免了高电压误伤的风险。
在电能计量、保护及监控等方面都有着广泛的应用。
本文将会探讨电流互感器的建模和仿真研究。
一、电流互感器的原理及结构电流互感器的工作原理相对简单，它通过密绕线圈的设计，将电流隔离并降低，进而捕捉和输出一个低电流信号以提供检测和测量。
不同的电压和电流等级以及脉冲波高压的操作条件下，所选取的电感器的比率、精度以及负载等方面都非常重要。
电流互感器通常由一个圆柱形的铁芯和绕组组成，电流通过铁芯，使之磁化，进而产生磁通量，磁通量通过绕组，并产生电动势，这个电动势将信号变小再输出。
电流互感器有两类：模拟式的互感器和数字式互感器。
模拟式互感器是模拟电路，它把高电流信号转换成低电流信号，然后输出。
而数字式互感器则是数字电路，它将高电流转化成为数字信号，进行处理量化之后再输出。
二、建模和仿真研究为了更好地理解电流互感器的工作原理，我们可以利用一些仿真软件，比如MATLAB/Simulink，来进行建模和仿真研究。
1. 模拟式互感器建模首先我们先来看模拟式互感器的建模。
建模过程主要分为以下几个步骤：（1）建立电路模型，电路模型包括铁芯、绕组、负载和电源等；（2）确定各个元件的参数，例如铁芯的面积、磁导率、绕组的匝数、细节等；（3）应用基本的物理原理，编写方程或进行数值计算，以获得有关模型的数据；（4）制作图表，以便对模拟数据进行可视化展示。
2. 数字式互感器建模数字式互感器的建模相较于模拟式互感器相对简单。
因为数字化的优化使得尺寸更小，精度更高。
数字化的计算机实现使得电路模型没有了传统芯片的限制，可以轻松的建立模型、仿真。
仿真建模需要考虑许多因素，包括互感器的设计和材料的选择，模拟引导绕组的方向，引导磁通变化的影响。
建模是一个非常复杂的过程，需要经过多次调整和修改才能够获得准确的结果。
三、总结电流互感器是一种广泛应用于电力系统监控和保护的传感器。
第二章 电流互感器
两只单相电压互感器V／V接法．测得UUV=UVW=50V， UuW=100V，则可能是( )。 (A)一次侧U相熔丝烧断； (B)一次侧V相熔丝烧断； (C)二次侧熔丝W相烧断； (D)一只互感器极性接反。
某工厂有功负荷为1000kW，功率因数为cos =0．8，以 10kV电压供电，高压计量，求需配置多大的电流互感器?
小电流
内部损耗导致
K IN I 2 I1
I1 称为电流互感器的相位差，简称角差
角差 I
I 角差 I 有正负
我们把旋转180°后的二次电流相量与一次侧电流相量之相位差
I1
单位（分）；一般情况下较小（小于 2°） I
2
I
I
I2
I 为正
I2
I 为负
I2
1、电流互感器（TA）的接线方式 2）电流互感器（TA）的V形分相接线方式
各相电流相互独立， 使得错误接线机率相 对减少，提高了准确 度与可靠性
A
L1
K1
B
C
R
Ia
Zb Zb
K2
L2
R
L1
K1
R
Ic
Zb
两台电流互感器 宜采用四线连接 DL/T448-2000《电能计量 装置技术管理规程》中， 将分相接法列为三相三线 系统标准接线方式
本节知识点：
掌握电流互感器的结构和工作原理 掌握电流互感器主要技术指标的含义
能合理地选择电流互感器
能正确的使用电流互感器

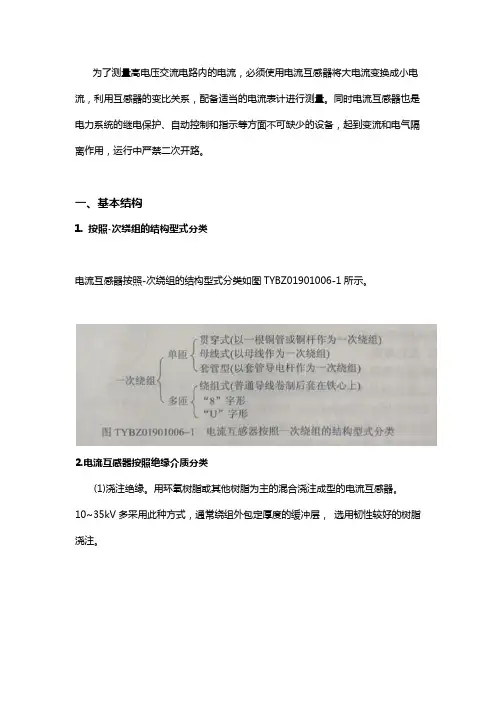

一、电流互感器(TA)的结构和工作原理 1、电流互感器（TA）的结构
铁芯
TA
一、二次绕组 接线端子 绝缘支撑物 辅助绕组、铁芯
互感器的结构和工作原理
互感器的结构和工作原理互感器是一种用于变换电流和电压的电器设备，其结构和工作原理十分复杂。
下面将详细介绍互感器的结构和工作原理。
1.结构：互感器主要由以下几个组件构成：1.1磁芯：磁芯是互感器中最重要的部分，通常由硅钢片组成，用于集中磁感应线。
磁芯一般采用环形或E型结构，以最大程度地减少磁通散失。
1.2一次线圈：一次线圈是互感器的输入端，通常由高纯度铜或铝导线绕制而成。
一次线圈的绕制方式选择取决于互感器的应用场合和额定电流。
1.3二次线圈：二次线圈是互感器的输出端，也是用于测量电流或电压的端口。
和一次线圈一样，二次线圈也由高纯度铜或铝导线绕制而成。
1.4荷载电阻：互感器的二次线圈一般都需要接一个合适的荷载电阻，用于匹配互感器的二次输出电压和电流。
2.工作原理：互感器的工作原理基于法拉第电磁感应定律，即当导体中的磁通变化时，会在导体中产生感应电动势。
互感器的工作原理可以分为以下几个步骤：2.1输入信号：互感器的一次线圈接入待测电流或电压的回路中。
当待测电流或电压通过一次线圈时，会产生一定的磁通。
2.2磁通传导：通过磁芯将一次线圈产生的磁通引导到二次线圈中。
磁芯具有高导磁性能，可以最大程度地减少磁通的散失。
2.3二次信号产生：二次线圈受到一次线圈产生的磁通的影响，从而在二次线圈中产生相应的感应电动势。
感应电动势的大小和输入信号的大小成正比。
2.4输出信号测量：通过连接到二次线圈的荷载电阻，测量输出的电流或电压信号。
这些信号可以由仪表或其他测量设备进行采集和分析。
总结起来，互感器通过一次线圈接入待测电路，利用磁芯将一次信号的磁通传导到二次线圈中，从而产生二次信号。
二次信号经过荷载电阻后，可以被测量和分析设备进行采集和分析，以实现对待测电流或电压的测量和监控。
互感器在许多领域广泛应用，如电力系统中的电流互感器和电压互感器用于测量和保护，低压配电系统中的电流互感器用于智能电表的测量等。
互感器的结构和工作原理的理解对于正确使用和维护互感器至关重要。

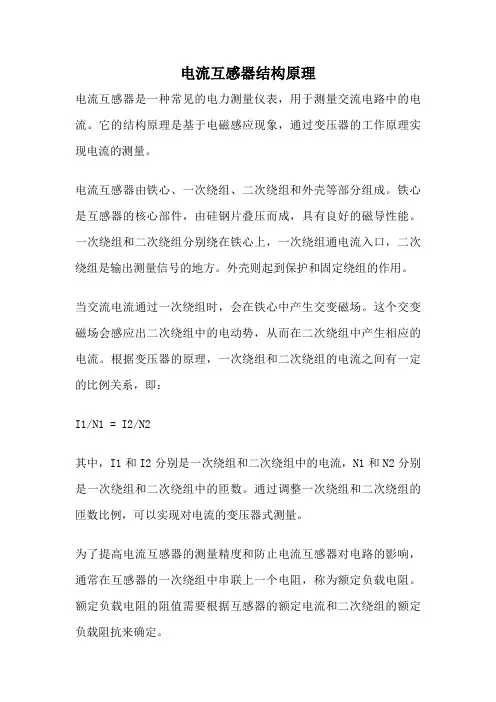

电流互感器结构及原理
电流互感器结构及原理
电流互感器是一种用于测量电流的传感器装置。
其结构主要由铁芯、一次绕组、二次绕组和外壳组成。
铁芯是电流互感器的核心部分，通常由软磁材料制成，如铁氧体等。
铁芯的形状可以是圆柱形、矩形或接近方形，以适应不同的应用场合。
一次绕组是绕在铁芯上的主绕组，其匝数通常较少。
一次绕组接入被测电流的电路中，通过电流产生磁场，使铁芯磁化。
二次绕组是绕在一次绕组周围的从绕组，其匝数通常较多。
二次绕组中感应出的电流与一次绕组中的电流成正比，通过测量二次绕组的电流可以推算出一次绕组中的电流大小。
外壳是电流互感器的外部保护结构，通常由绝缘材料制成，以防止电流互感器受到外界环境的干扰和损坏。
电流互感器的工作原理是基于安培定律和电磁感应定律。
当被测电流通过一次绕组时，会在铁芯中产生磁场。
这个磁场会通过铁芯传导到二次绕组中，引起二次绕组中的电流产生。
根据安培定律，二次绕组中的电流与一次绕组中的电流成正比。
通过测量二次绕组中的电流，可以计算出一次绕组中的电流大小。
总而言之，电流互感器结构简单，通过一次绕组和二次绕组的电流关系，实现了对电流的测量。
500千伏倒立式电流互感器结构原理介绍
500千伏倒立式电流互感器结构原理介绍一、电流互感器的分类电流互感器按绝缘结构可以分为干式（浇注式）、油浸绝缘三种，其中油浸式电流互感器按其外部型式可式和SF6分为正立式和倒立式两种，如图1所示。
图1正立式和倒立式流变正立式结构的二次绕组装在互感器下部，具有高压电位的一次绕组引到下部，并对二次绕组和其它地电位的零部件有足够的绝缘。
链型绝缘和部分U形绝缘都采用正立式电流互感器的器身结构，而倒立式结构则是将具有地电位的二次绕组置于产品上部,二次绕组外部有足够的绝缘，使之与高压电位的一次绕组相隔离。
正立式电流互感器的重心较低，比较容易满足抗地震性能要求，且其U型下部电场均匀，挂铁心处自由度大，对次级的要求容易实现。
但是由于其一次绕组导体较长，特别是要实现一次绕组串并联时，产生的热量较多，电阻大，可达上百mΩ，损耗大，额定连续热电流较大时油温升大，一般油纸绝缘时油温应控制在120度以内；由于电流互感器改变串并联时磁场也不均匀，准确度较低；且随着系统短路电流越来越大，动稳定问题也不易解决，因此多见于110kV及以下系统（110kV以下正立式）。
倒立式电流互感器的优点在于缩短了一次导体长度，降低了绕组电阻R，使其电阻可达最大几百μΩ，通常10μΩ左右，从而降低了温升，其动稳定和热稳定性能更佳，因此多用于220kV及以上系统（倒立式）。
不过由于产品的重心较高，须采用机械强度高的瓷套。
二、倒立式电流互感器结构原理倒立式电流互感器基本结构如下图2所示，从上到下结构依次为：膨胀器，储油柜，瓷套、二次端子盒等。
图2OSKF-550电流互感器结构1、膨胀器OSKF-550电流互感器采用金属盒式膨胀器，如下图3所示。
图3中，1为出气塞；2为膨胀盒，3为弹簧油压探头，4为油位指示针，5为外罩，6为变压器油，7为防爆片。
图3膨胀器结构膨胀器本体是若干个位置固定的膨胀盒，它们通过焊在侧面的导油管并联接到主油管上，注油阀与主油管相通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电流互感器结构原理1 普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。
图1 普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比：。
电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
2 穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。
图2 穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。
式中I1——穿心一匝时一次额定电流；n——穿心匝数。
3 特殊型号电流互感器多抽头电流互感器。
这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。
它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
图3 多抽头电流互感器原理图例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。
此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。
不同变比电流互感器。
这种型号的电流互感器具有同一个铁心和一次绕组，而二次绕组则分为两个匝数不同、各自独立的绕组，以满足同一负荷电流情况下不同变比、不同准确度等级的需要，见图4。
图4 不同变比电流互感器原理图例如在同一负荷情况下，为了保证电能计量准确，要求变比较小一些(以满足负荷电流在一次额定值的2/3左右)，准确度等级高一些(如1K1、1K2为200/5、级)；而用电设备的继电保护，考虑到故障电流的保护系数较大，则要求变比较大一些，准确度等级可以稍低一点(如2K1、2K2为300/5、1级)。
一次绕组可调，二次多绕组电流互感器。
这种电流互感器的特点是变比量程多，而且可以变更，多见于高压电流互感器。
其一次绕组分为两段，分别穿过互感器的铁心，二次绕组分为两个带抽头的、不同准确度等级的独立绕组。
一次绕组与装置在互感器外侧的连接片连接，通过变更连接片的位置，使一次绕组形成串联或并联接线，从而改变一次绕组的匝数，以获得不同的变比。
带抽头的二次绕组自身分为两个不同变比和不同准确度等级的绕组，随着一次绕组连接片位置的变更，一次绕组匝数相应改变，其变比也随之改变，这样就形成了多量程的变比，见图5(图中虚线为电流互感器一次绕组外侧的连接片)。
带抽头的二次独立绕组的不同变比和不同准确度等级，可以分别应用于电能计量、指示仪表、变送器、继电保护等，以满足各自不同的使用要求。
例如当电流互感器一次绕组串联时(图5a)，1K1、1K2，1K2、1K3，2K1、2K2，2K2、2K3为300/5，1K1、1K3，2K1、2K3为150/5；当电流互感器一次绕组并联时(图5－5b)，1K1、1K2，1K2、1K3，2K1、2K2，2K2、2K3为600/5，1K1、1K3，2K1、2K3为300/5。
其接线图和准确度等级标准在铭牌上或使用说明书中。
(a)一次串联(两匝)(b)一次并联(一匝)图5 一次绕组匝数可调、二次多绕组的电流互感器原理图组合式电流电压互感器。
组合式互感器由电流互感器和电压互感器组合而成，多安装于高压计量箱、柜，用作计量电能或用作用电设备继电保护装置的电源。
组合式电流电压互感器是将两台或三台电流互感器的一次、二次绕组及铁心和电压互感器的一、二次绕组及铁心，固定在钢体构架上，浸入装有变压器油的箱体内，其一、二次绕组出线均引出，接在箱体外的高、低压瓷瓶上，形成绝缘、封闭的整体。
一次侧与供电线路连接，二次侧与计量装置或继电保护装置连接。
根据不同的需要，组合式电流电压互感器分为V/V接线和Y/Y接线两种，以计量三相负荷平衡或不平衡时的电能，见图6(a)、(b)。
(a)两台电流互感器和电压互感器V/V接线(b)三台电流互感器和电压互感器Y/Y接图6 组合式电流电压互感器原理图二、电流互感器使用注意事项1.极性连接要正确。
电流互感器一般按减极性标注，如果极性连接不正确，就会影响计量，甚至在同一线路有多台电流互感器并联时，全造成短路事故。
2.二次回路应设保护性接地点，并可靠连接。
为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。
3.运行中二次绕组不允许开路。
否则会导致以下严重后果：（1）二次侧出现高电压，危及人身和仪表安全；（2）出现过热，可能烧坏绕组；（3）增大计量误差。
4.用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防互相影响。
低压计量型电流互感器品种及选型方法2011-1-27 来源：上海安科瑞电气股份有限公司营销部 >>进入该公司展台 1、概述计量型电流互感器专用于工业计量，与电能表配套使用，计量准确可靠。
2、国内主要品牌及型号国内生产低压计量型电流互感器厂家、型号品牌繁多，主要常见的产品有：上海安科瑞系列计量型电流互感器，即*30I、、、、、、等等。
3、主要技术指标(以安科瑞为例) 计量CT一次电流5-2000A，二次电流5A，1A 额定工作电压(等效，GB/T156-2007) 额定频率50-60Hz 环境温度-30℃~70℃，最高耐温120℃海拔高度≤3000m 工频耐压3000V/1min 50Hz 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所4、选型说明计量用电流互感器选型电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。
1 选择的原则额定电压的确定电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。
额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ 式中UN——电流互感器的额定电压，kV;P1——电流互感器所接的一次电力负荷，kVA;cosψ——平均功率因数，一般按cosψ=计算。
为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。
电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。
额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。
为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即:≤S2≤S2N额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为~。
准确度等级的确定根据电能计量装置技术管理规程（DL/T448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I、II、III、IV、V 五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同电流互感器的配置互感器的接线方式计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式，各种接线方式如下图所示:互感器二次回路导线的确定由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。
一般计量用互感器要求一次电流要经常运行在20%-100%之间.这样它的二次电流一般不会超过5A,请教各位老师如果测得它的二次电流为6A的话,那它的计量还准吗如果不准的话那是多计量了还是少计量了呢计量用电流互感器一般要求准确级在级以上。
电流互感器检测的标准：五个点：1%；%5；20%；100%；120%。
所以，可以肯定的说，6A的点是准确的。
计量用电流互感器一般要求准确级在级以上。
应该是445KVA吧也就是千伏安，代表主变容量，PT就是电压互感器，10KV/100V 就是指互感器的一次侧即高压侧额定电压为10KV，二次侧即低压侧（接入仪表侧）额定电压为100V，100V是通用的标准电压。
CT是电流互感器，30/5A 是指一次侧额定电流三十安时二次侧电流是5安，5安是通用的标准电流。
电力部门给你们装表时都要经过基本计算，不会瞎装的，有一公式：主变容量（445KVA）等于根号3倍的高压侧额定电压（10KV）和额定电流的乘机。
反算过来，电流约安，躲过主变励磁涌流，选30安是正确合适的，如果选用CT-50/5A 的互感器，你想想看，是不是对于你发电方就不合适了再选大点儿，你就白白的发吧，电表可能就不转了。
所以作为计量，发电方互感器越小越好.。
