贴片电容0603封装尺寸
贴片电容封装及其尺寸示意图
0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容 耐压35V7343 7227是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
贴片电容封装及其尺寸示意图审批稿
贴片电容封装及其尺寸示意图YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 ±±±±±±7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
贴片电容电阻外形尺寸与封装的对应关系是
贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“R AD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB 系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
SMD贴片元件的封装尺寸公制：3216——2012——1608——1005——0603——0402英制：1206——0805——0603——0402——0201——01005注意：0603有公制，英制的区分公制0603的英制是英制0201，英制0603的公制是公制1608还要注意1005与01005的区分，1005也有公制，英制的区分英制1005的公制是公制2512公制1005的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有SMD贴片元件的封装库了，如CC1005-0402：用于贴片电容，公制为1005，英制为0402的封装CC1310-0504：用于贴片电容，公制为1310，英制为0504的封装CC1608-0603：用于贴片电容，公制为1608，英制为0603的封装CR1608-0603：用于贴片电阻，公制为1608，英制为0603的封装，与CC16-8-0603尺寸是一样的，只是方便识别。
贴片电容识别大小方法
贴片电容识别大小方法
贴片电容的大小通常通过其封装尺寸来识别。
以下是一些常用的贴片电容封装尺寸及其对应的规格：
1. 0402封装: 封装尺寸为0.04英寸×0.02英寸（1.0毫米×0.5毫米）。
这种尺寸的贴片电容适用于一些小型电路和电子设备。
2. 0603封装: 封装尺寸为0.06英寸×0.03英寸（1.6毫米×0.8毫米）。
这种尺寸的贴片电容较为常见，适用于一些中等规模的电路和设备。
3. 0805封装: 封装尺寸为0.08英寸×0.05英寸（2.0毫米×1.25毫米）。
这种尺寸的贴片电容相对较大，适用于一些大型电路和设备。
4. 1206封装: 封装尺寸为0.12英寸×0.06英寸（3.2毫米×1.6毫米）。
这种尺寸的贴片电容较大，适用于一些需要承受较大功率/电流的电路和设备。
此外，还有一些更大尺寸的贴片电容封装，如1210尺寸、1812尺寸等，其尺寸规格也可以根据其封装编号进行识别。
总的来说，贴片电容的封装尺寸越大，其容量一般也越大，能够承受的功率/电流也相应增大。
因此，根据贴片电容的封装尺寸可以初步判断其大小和适用范围。
贴片电容、电阻封装尺寸与功率关系
封装尺寸与功率关系:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mm*0.5mm0603=1.6mm*0.8mm0805=2.0mm*1.2mm1206=3.2mm*1.6mm1210=3.2mm*2.5mm1812=4.5mm*3.2mm2225=5.6mm*6.5mm贴片电阻封装与功率的关系贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值贴片电阻的特性²体积小，重量轻；²适应再流焊与波峰焊；²电性能稳定，可靠性高；²装配成本低，并与自动装贴设备匹配；²机械强度高、高频特性优越。
国内贴片电阻的命名方法国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
常用的RC封装尺寸
0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
0603贴片电容封装尺寸
0603贴片电容封装尺寸1. 背景介绍贴片电容是一种常见的电子元件，用于存储和释放电荷。
它广泛应用于电子产品中，例如手机、平板电脑、计算机等。
贴片电容的封装尺寸是指其外形尺寸，包括长度、宽度和高度等参数。
在电子产品设计中，正确选择合适的贴片电容封装尺寸非常重要，因为它直接影响到元件的性能和整体产品的可靠性。
2. 贴片电容封装尺寸标准贴片电容的封装尺寸通常遵循国际标准。
目前，最常见的贴片电容封装标准是EIA-0402、EIA-0603、EIA-0805等。
其中，本文将重点介绍EIA-0603贴片电容的封装尺寸。
EIA-0603标准规定了贴片电容的外形和引脚布局。
根据该标准，EIA-0603贴片电容的外形尺寸为0.063英寸（1.6毫米）长、0.031英寸（0.8毫米）宽。
这种标准化设计使得EIA-0603贴片电容在不同厂家之间具有互换性，方便了电子产品的设计和制造。
除了外形尺寸外，EIA-0603贴片电容还有一些其他重要的封装参数。
例如，引脚间距一般为0.03英寸（0.8毫米），引脚长度为0.02英寸（0.5毫米）。
这些参数对于PCB布局和焊接工艺有着重要的影响。
3. 贴片电容封装尺寸的选择正确选择合适的贴片电容封装尺寸对于电子产品设计至关重要。
以下是一些选择贴片电容封装尺寸的考虑因素：3.1 空间限制在设计紧凑型电子产品时，空间通常是一个关键因素。
较小的贴片电容封装可以帮助节省宝贵的空间。
然而，过小的封装也可能导致焊接难度增加和热量分散问题。
3.2 电流需求不同封装尺寸的贴片电容可以承受不同的最大工作电流。
在选择时，需要根据具体应用场景和系统需求来确定所需的工作电流范围，并选择合适的贴片电容封装尺寸。
3.3 频率特性贴片电容的频率特性也是一个重要考虑因素。
较小封装的贴片电容通常具有更好的高频响应能力，适用于高频应用。
而较大封装的贴片电容则更适合低频应用。
3.4 成本不同尺寸的贴片电容在制造成本上可能存在差异。
贴片电容封装及其尺寸示意图
贴片电容封装及其尺寸示意图Revised by BETTY on December 25,20200603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
0805封装尺寸0402封装尺寸0603封装尺寸1206封装尺寸
1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25V 尺寸：L:6.0 w3.2D 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
贴片电阻贴片电容规格封装尺寸功率
貼片電阻、貼片電容規格、封裝、尺寸·功率貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。
一種尺寸代碼是由4位元數字表示的EIA(美國電子工業協會)代碼，前兩位與後兩位分別表示電阻的長與寬，以英寸為單位。
我們常說的0603封裝就是指英制代碼。
另一種是米制代碼，也由4位元數位表示，其單位為毫米。
下表列出貼片電阻封裝英制和公制的關係及詳細的尺寸：貼片電容和貼片電阻都是一樣可以用的,0805,1206等貼片電阻電容功率與尺寸對應表電阻封裝尺寸與功率關係,通常來說:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W電容電阻外形尺寸與封裝的對應關係是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常規貼片電阻(部分)常規的貼片電阻的標準封裝及額定功率如下表：英制(mil) 公制(mm) 額定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1國內貼片電阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示電阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示溫度係數為100PPM,102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102＝10000Ω＝1KΩ。
贴片电容封装及其尺寸示意图
0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
贴片电容封装及其尺寸示意图完整版
贴片电容封装及其尺寸示意图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
贴片电阻电容封装尺寸对照之欧阳文创编
General purpose thin film
General purpose thin film, 0201-2512
低阻值贴片电阻
Low ohmic
Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512
贴片电阻阵列
Arrays
Arrays, convex and concave
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
3.贴片电阻的封装与尺寸如下表：
英制
(mil)
公制
(mm)
长(L)
(mm)
宽(W)
(mm)
高(t)
(mm)
a
(mm)
b
(mm)
0201
0603
0.60±0.05
0.30±0.05
0.23±0.05
0.10±0.05
1825
(4564)
4.50 ± 0.30
(0.177 ± 0.012)
6.40 ± 0.40
(0.252 ± 0.016)
0.61 ± 0.36
(0.024 ± 0.014)
2225
(5764)
5.72 ± 0.25
(0.225 ± 0.010)
6.40 ± 0.40
(0.252 ± 0.016)
(0.049 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1206
(3216)
3.20 ± 0.20
(0.126 ± 0.008)
1.60 ± 0.20
0603贴片电容封装尺寸
0603贴片电容封装尺寸随着电子产品的不断发展，贴片电容作为一种重要的电子元件，在各种电路中起到了至关重要的作用。
它的封装尺寸对于电子元件的良好安装和正常工作起着决定性的影响。
今天，我们就来详细了解一下0603贴片电容的封装尺寸。
0603贴片电容是一种常见的封装尺寸，其尺寸为0.06英寸×0.03英寸（1.6mm×0.8mm）。
这个尺寸的设计非常紧凑，适用于小型电路板的设计和制造。
其尺寸的缩小，有效地提高了电子产品的整体性能和效率。
0603封装的电容器广泛应用于各类电子设备中，如手机、平板电脑、数码相机等。
其尺寸小巧，可以轻松安装在电子设备的紧凑空间中，为电路板提供了良好的布局灵活性。
由于体积小，其容量也相应较小，通常在1pF到1uF之间，但足以满足电路的基本需求。
与尺寸相比，0603贴片电容的厚度也是需要考虑的重要因素。
常见的厚度为0.8mm，这使得电容器能够更好地适应现代电子设备的薄型化趋势。
因此，在设计电路时，我们需要确保电容的厚度与电子产品的厚度相匹配，以实现紧凑和稳定的安装。
除了尺寸和厚度外，0603贴片电容的引脚间距也是我们需要关注的重点。
一般来说，引脚间距为0.5mm，这与现代电子设备的设计要求相符。
在安装时，我们需要保持引脚之间的间距一致，确保电容器与电路板之间的可靠连接。
最后，我们还应该注意0603贴片电容器的频率特性。
尽管尺寸小，但它的频率特性非常优秀。
它可以在高频率下提供稳定和可靠的电容效果，确保电子设备正常工作。
因此，在选择0603贴片电容时，我们要根据电路的频率需求，选择具有合适频率特性的电容器。
综上所述，0603贴片电容的封装尺寸对于电子产品的设计和制造至关重要。
了解和掌握0603贴片电容的尺寸，可以帮助我们更好地进行电路的布局和安装。
合理选择尺寸、厚度、引脚间距和频率特性，能够提高电子设备的性能和可靠性。
希望本文对您理解和应用0603贴片电容有所帮助。

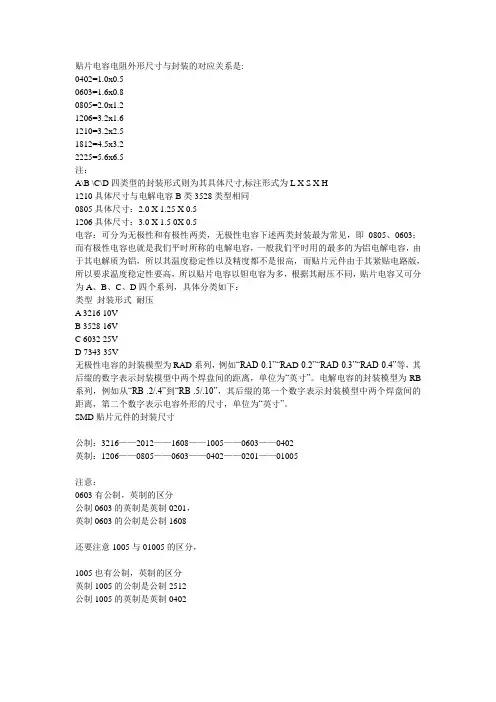

贴片电容电阻外形尺寸与封装的对应关系是
贴片电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B \C\D 四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210 具体尺寸与电解电容B 类3528 类型相同0805 具体尺寸：2.0 X 1.25 X 0.51206 具体尺寸：3.0 X 1.5 0X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD0.1 ” A R-0.2 ”“ RAD.3 ”“ RAD.4 '等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB 系列，例如从“RB2/.4到“RB5/.10，'其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
SMD 贴片元件的封装尺寸公制：3216——2012——1608——1005——0603——0402 英制：1206——0805——0603——0402——0201——010050603 有公制，英制的区分公制0603 的英制是英制0201，英制0603的公制是公制1608还要注意1005 与01005 的区分，1005 也有公制，英制的区分英制1005的公制是公制2512公制1005 的英制是英制0402像在ProtelDXP(Protel2004)及以后版本中已经有 SMD 贴片元件的封装库了，如CC1005-0402 :用于贴片电容，公制为CC1310-0504 :用于贴片电容，公制为CC1608-0603 :用于贴片电容，公制为CR1608-0603 :用于贴片电阻，公制为 一样的，只是方便识别。
贴片电容封装及其尺寸示意图
0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。
对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。
”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。
给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。
真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。
贴片电容封装0603能达到多大的容量？
贴片电容封装0603能达到多大的容量？尺寸容量耐压值精度0201 0.010uF-0.1uF 6.3V-16V K±10%；M±20%0402 820pF-10uF 6.3V-50V J±5%；K±10%；M±20% 0603 0.010uF-47uF 10V-100V J±5%；K±10%；M±20% 0805 0.10uF-47uF 10V-250V J±5%；K±10%；M±20% 1206 0.47uF-47uF 10V-500V J±5%；K±10%；M±20% 1210 1000pF-10uF 10V-500V J±5%；K±10%；M±20%1812 0.010uF-2.2uF 50V-500V J±5%；K±10%；M±20% 1825 0.010uF-2.2uF 50V-100V J±5%；K±10%；M±20% 2220 0.010uF-2.2uF 6.3V-200V J±5%；K±10%；M±20% 2225 0.010uF-2.2uF 50V-100V J±5%；K±10%；M±20%对于想控制成本，且对个别特性要求不高的贴片电容使用者来说极其吸引力的优势在于，贴片电容材质Z5U的成本相对于其他材质低得多。
平尚科技在设计和制造工艺方面精益求精，不但将成本控制在较低的水平，还最大保证了产品的品质。
我们供应的Z5U材质贴片电容优势：★引进先进技术，产品的性能有保证★适合用于要求不高的工业应用★层叠独石构造，机械强度大可靠性好★在等效串联电阻、电感低，频率响应良好★焊接效率高，适合波峰焊和回流焊★尺寸符合自动贴片机要求，装配效率极高；贴片电容封装0603能达到多大的容量？——47uF：——————————————————————————————关于我们：——————————————————————————————平尚科技于1999年3月在香港成立，随着高新科技电子材料的发展，平尚科技企业适时地研究开发了适应国际高科技电子工业所需求的---贴片电容(MLCC)、贴片电阻（Chip Resistor）、贴片二三极管(Diodes、Transistors)、贴片钽电容（T antalum Capacitors）等。
