列管式换热器设计
02-换热器设计
1
§2-2 传热过程分析及计算
二、 传热过程的基本公式 3、通过肋壁的传热
k
' f
Ai 1 hi hoo Ao
1
1 1 hi hoo
1
只要 o 1 就可以起到强化换热的效果。 由于β值常常远大于1，而使η0β的值总是远大于1，这就 使肋化侧的热阻显著减小，从而增大传热系数的值。
二、 传热过程的基本公式
2、通过圆管的传热
内部对流： hi dil (t f 1 twi ) 圆柱面导热：
(t wi t wo ) do 1 ln 2 l di
hi ho
1 lhi di
1 ho ld o
外部对流： ho dol (two t f 2 )
（2）传热系数是常数； （3）换热器无散热损失； （4）换热面沿流动方向的导热量 可以忽略不计。
要想计算沿整个换热面的平均温差，首先需要知道当地温
差随换热面积的变化,然后再沿整个换热面积进行平均。
§2-3换热器中传热对数平均温差的计算
一、简单顺流及逆流换热器的对数平均温差
在假设的基础上，并已知冷热流体 的进出口温度，现在来看图中微元 换热面dA一段的传热。温差为：
1 kf 1 Ao Ao 1 hi Ai Ai hoo
§2-2 传热过程分析及计算
二、 传热过程的基本公式 3、通过肋壁的传热
定义肋化系数：
Ao Ai
则传热系数为：
kf
1 1 hi ho o
1
§2-2 传热过程分析及计算
二、 传热过程的基本公式 3、通过肋壁的传热
t t1 t2 dt dt1 dt2
化工原理课程设计 列管式换热器
化工原理课程设计列管式换热器设计要求：设计一个列管式换热器，实现两种不同温度的流体之间的热量传递。
设计要求如下：1. 列管式换热器采用直管式结构，热传导介质为水和油；2. 设计流量分别为水流量 Q1 = 500 L/h，油流量 Q2 = 300 L/h；3. 设计温度分别为水的进口温度 T1i = 80℃，油的进口温度T2i = 120℃；4. 确定水的出口温度 T1o 和油的出口温度 T2o；5. 选择合适的换热器材料，确保换热效果良好；6. 根据设计参数计算所需的换热面积 A 和换热效率η。
设计方案：1. 确定管径和管长：首先根据水和油的流量和温度差，计算所需的换热面积。
然后确定换热器的尺寸，其中包括管径和管长。
2. 选择换热器材料：根据换热介质的性质和工作条件，选择合适的换热器材料，例如不锈钢。
3. 计算出口温度：根据热平衡原理，计算水和油的出口温度。
假设换热器满足热平衡条件，即水的热量损失等于油的热量增加。
4. 计算换热面积：根据换热器的尺寸和热传导方程，计算所需的换热面积。
5. 计算换热效率：根据热平衡原理和换热器的热传导性能，计算换热效率。
实施步骤：1. 根据设计流量和温度差，计算所需的换热面积。
假设水和油的传热系数均为常数，可以使用换热传导方程进行计算。
2. 根据所需的换热面积和理论计算值，选择合适的换热器尺寸。
3. 根据所选换热器材料，计算换热器的尺寸和管径。
假设管壁温度近似等于流体温度。
4. 根据热平衡原理，计算出口温度。
假设热平衡条件满足，即水的热量损失等于油的热量增加。
5. 根据所选材料和尺寸，计算换热效率。
假设换热器的热传导系数为常数，使用换热效率计算公式进行计算。
总结：本课程设计主要针对列管式换热器的设计，通过选择合适的换热器材料和计算换热器的尺寸，实现了水和油之间的热量传递。
根据设计要求，通过计算出口温度和换热效率，验证了设计方案的合理性。
设计过程需要考虑多方面的因素，如流体性质、流量和温度差等。
列管式换热器设计
列管式换热器设计列管式换热器是一种常见的换热设备，广泛应用于化工、石油、制药等行业中。
本文将从列管式换热器的设计原理、设计步骤和设计考虑因素三个方面进行详细介绍。
一、设计原理列管式换热器是通过管内的换热流体和管外的换热流体之间的换热传递来实现热量的传递。
它的基本原理是利用换热流体在管内和管外的对流，通过管壁的传导传热作用，使热量从高温流体传递给低温流体。
二、设计步骤1.确定换热器的使用条件：包括换热流体的性质、入口温度、出口温度等。
2.确定换热器的换热面积：根据换热流体的热负荷和传热系数来计算所需的换热面积。
3.选择管子的尺寸和材料：根据换热流体的性质和流量来选择合适的管子尺寸和材料。
4.确定管子的数量和布置方式：根据换热面积和换热流体的流量来确定管子的数量和布置方式，一般采用多行多列的方式。
5.设计管束的尺寸：根据换热面积和管子的数量来确定管束的尺寸，包括管束的直径、长度和布置方式等。
6.计算换热器的传热系数：根据换热面积、流体的性质和传热方式来计算换热器的传热系数。
7.计算换热器的压降：根据流体的流量、管束的阻力和流体的性质来计算换热器的压降。
8.进行换热器的热力学计算：包括换热器的热力学效率、有效传热面积和温差效益等。
三、设计考虑因素1.热负荷：根据换热流体的热负荷来确定换热器的换热面积和管子的数量。
2.材料选择：根据换热流体的性质和工艺要求来选择合适的材料，包括管子的材料和管壳的材料。
3.温度差：根据换热流体的温度差来确定管束的数量和换热器的传热系数。
4.流体压降：根据流体的流量和管束的阻力来计算换热器的压降，并确定合适的管束布置方式和管束的尺寸。
5.清洗和维护：考虑到换热器的清洗和维护，要选择易于清洗和维护的结构设计。
综上所述，列管式换热器的设计是一个复杂的工程，需要考虑多个因素。
设计者需要根据具体的使用条件和要求来确定换热器的换热面积、管子的尺寸和材料、管束的数量和布置方式等。
同时，还需要计算换热器的传热系数、压降和热力学参数等。
化工原理课程设计列管式换热器
化工原理课程设计列管式换热器(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--XXX学院本科课程设计题目：列管式换热器的设计专业： XXXXXXXX学院： XXXXXXXXXX学院班级： XXXXXXX姓名： XXXX学号： XXXXXXXXXX指导教师： XXXXXX浮头式换热器设计说明说书1概述课程设计学习目的及其重要性设计是一项创造劳动，是设计者对许多构思加以综合，应用基础知识和专业知识去实现设计目标的一个过程。
化工原理课程设计是化工类相关专业的本科生运用化工原理及有关先修课程的基本知识去完成某一设计任务的一次较为全面的化工设计训练，可以增强我们独立学习，独立思考，独立分析的能力。
在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备的计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
所以，课程实践是培养学生解决实际工程问题能力的有益实践。
通过课程设计，我们应该注重以下几个能力的训练和培养：1.初步掌握化工单元操作设计的基本方法和程序。
2.查阅资料，选用公式和搜集数据的能力。
3.树立既考虑技术上的先进性和可行性，又考虑经济上的合理性，并注意操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力。
4.提高运用工程语言表达设计思想的能力。
5.提高正确的进行工程计算和利用Auto CAD画图的能力。
6.提高用简洁明了的文字，清晰的图表来表达自己设计思想和撰写设计报告的能力。
列管式换热器设计的重要性及其步骤重要性：换热设备是化工工业应用典型的工艺设备，主要用于实现热量传递，使热量由高温流体传给低温物体。
一般来说，换热设备在化工厂装置中所占的比例在建设费用方面高达10%~40%。
因此从能源节省以及工厂投资的角度来讲，合理地选择和使用换热设备，可节省投资，降低能耗，具有重要意义。

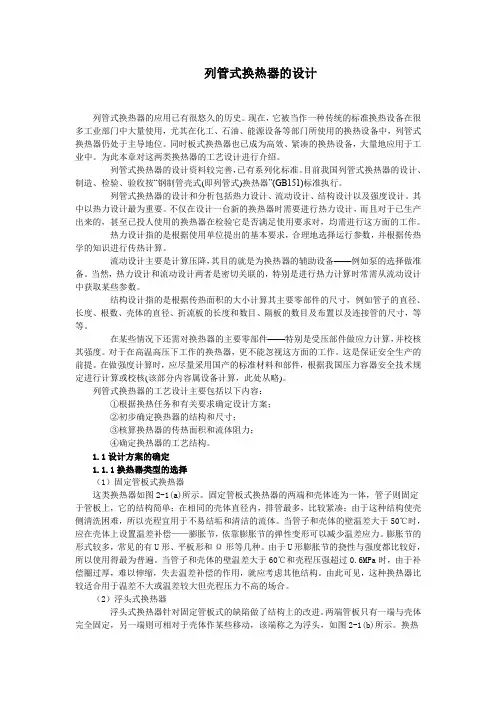

列管式换热器的设计
列管式换热器的设计列管式换热器的应用已有很悠久的历史。
现在，它被当作一种传统的标准换热设备在很多工业部门中大量使用，尤其在化工、石油、能源设备等部门所使用的换热设备中，列管式换热器仍处于主导地位。
同时板式换热器也已成为高效、紧凑的换热设备，大量地应用于工业中。
为此本章对这两类换热器的工艺设计进行介绍。
列管式换热器的设计资料较完善，已有系列化标准。
目前我国列管式换热器的设计、制造、检验、验收按“钢制管壳式(即列管式)换热器”(GB151)标准执行。
列管式换热器的设计和分析包括热力设计、流动设计、结构设计以及强度设计。
其中以热力设计最为重要。
不仅在设计一台新的换热器时需要进行热力设计，而且对于已生产出来的，甚至已投人使用的换热器在检验它是否满足使用要求对，均需进行这方面的工作。
热力设计指的是根据使用单位提出的基本要求，合理地选择运行参数，并根据传热学的知识进行传热计算。
流动设计主要是计算压降，其目的就是为换热器的辅助设备——例如泵的选择做准备。
当然，热力设计和流动设计两者是密切关联的，特别是进行热力计算时常需从流动设计中获取某些参数。
结构设计指的是根据传热面积的大小计算其主要零部件的尺寸，例如管子的直径、长度、根数、壳体的直径、折流板的长度和数目、隔板的数目及布置以及连接管的尺寸，等等。
在某些情况下还需对换热器的主要零部件——特别是受压部件做应力计算，并校核其强度。
对于在高温高压下工作的换热器，更不能忽视这方面的工作。
这是保证安全生产的前提。
在做强度计算时，应尽量采用国产的标准材料和部件，根据我国压力容器安全技术规定进行计算或校核(该部分内容属设备计算，此处从略)。
列管式换热器的工艺设计主要包括以下内容：①根据换热任务和有关要求确定设计方案；②初步确定换热器的结构和尺寸；③核算换热器的传热面积和流体阻力；④确定换热器的工艺结构。
1.1设计方案的确定1.1.1换热器类型的选择（1）固定管板式换热器这类换热器如图2-1(a)所示。
列管式换热器的设计（化工原理课程设计）
列管式换热器的设计（化⼯原理课程设计）⽬录§⼀.任务书 (2)1.1.化⼯原理课程设计的重要性1.2.课程设计的基本内容和程序1.3.列管式换热器设计内容1.4.设计任务和操作条件1.5.主要设备结构图1.6.设计进度1.7.设计成绩评分体系§⼆.概述及设计要求 (4)2.1.换热器概述2.2.固定管板式换热器2.3.设计要求§三.设计条件及主要物理参数 (5)3.1.初选换热器的类型3.2.确定物性参数3.3.计算热流量及平均温差3.4.管程安排(流动空间的选择)及流速确定3.5.计算总传热系数3.6.计算传热⾯积§四. ⼯艺设计计算 (9)4.1.管径和管内流速4.2.管程数和传热管数4.3.平均传热温差校正及壳程数4.4.换热管选型汇总4.5.换热管4.6.壳体内径4.7.折流板4.8.接管4.9.壁厚的确定、封头4.10.管板§五.换热器核算 (14)5.1.热量核算5.2.壁温核算5.3.流动阻⼒核算§六. 设计结果汇总 (18)§七. 设计评述 (19)§⼋. ⼯艺流程图 (19)§.九.符号说明 (21)§.⼗.参考资料 (22)§⼀.化⼯原理课程设计任务书1.1.化⼯原理课程设计的重要性化⼯原理课程设计是学⽣学完基础课程以及化⼯原理课程以后，进⼀步学习⼯程设计的基础知识，培养学⽣⼯程设计能⼒的重要教学环节，也是学⽣综合运⽤化⼯原理和相关选修课程的知识，联系⽣产实际，完成以单元操作为主的⼀次⼯程设计的实践。
通过这⼀环节，使学⽣掌握单元操作设计的基本程序和⽅法，熟悉查阅技术资料、国家技术标准，正确选⽤公式和数据，运⽤简洁⽂字和⼯程语⾔正确表述设计思想和结果；并在此过程中使学⽣养成尊重实际问题向实践学习，实事求是的科学态度，逐步树⽴正确的设计思想、经济观点和严谨、认真的⼯作作风，提⾼学⽣综合运⽤所学的知识，独⽴解决实际问题的能⼒。
列管式换热器设计总结
列管式换热器设计总结
列管式换热器是一种常用于工业领域的换热设备，主要用于液体与气体或液体之间的热交换。
在列管式换热器的设计过程中，需要考虑以下几个方面：
1. 热负荷计算：根据换热器需要处理的流体量及其温度、压力等参数，确定热负荷，以此为基础进行换热器的设计。
2. 材料选择：根据液体和气体之间的化学反应和腐蚀性，选择合适的材料，如碳钢、不锈钢、铜等。
3. 管束布置与设计：根据热负荷算出的传热面积和传热系数，确定管束数量和直径，以及管间距和管子的排列方式等。
4. 精确的流体流动分析：通过CFD 等流体力学分析工具，对流体在管道中的流动进行模拟和分析，为换热器的设计提供精确的数据。
5. 热损失计算及防护设计：考虑到换热器的使用环境和工艺要求，对热损失进行计算，并设计合适的绝热措施，以确保整个换热系统的高效运行。
6. 设计方案优化和成本控制：在换热器设计过程中，需要不断对设计方案进行优化，以达到最佳性能和最小成本的目标。
综上所述，列管式换热器的设计需要考虑多个方面，并进行精细的计算和分析，以保证其高效、稳定和可靠的运行。
化工原理课程设计列管式换热器
化工原理课程设计列管式换热器化工原理课程设计是化学工程学科的重要环节，其设计的目的是让学生在理论基础知识的基础上，能够熟练掌握工业化学反应装置和过程的设计方法，并能灵活运用各种装置和工艺条件来实现设备的最优化。
其中列管式换热器是常用于化工生产过程中的一种重要装置，本文将对其进行详细介绍。
一、列管式换热器的结构与原理列管式换热器是通过管壳型构造，由许多纵向的管子构成，管子两侧通过流体工质进行换热。
其主要结构包括壳体、管板、管束、进出口法兰等部分。
换热原理是将热量从高温的流体传给低温的流体，实现两种流体之间的热量交换。
二、列管式换热器的特点和应用列管式换热器具有结构简单、换热效率高、应用范围广、容易清洗维修等特点。
其在化工生产中广泛应用于热回收、冷却、加热等方面，如在石油、化工、冶金、食品、制药、造纸等行业的反应过程中都有重要的应用。
三、列管式换热器的设计方法在设计列管式换热器时，主要需考虑的参数有流体介质、流量、温度、压力等等，其中最核心的是确定热量传递系数与压降。
常用的设计方法有总热传系数法、等效径法、NTU法等。
其中总热传系数法是最常用的方法，其计算的公式为：1/U = 1/hi + Δx/k + Δy/ho其中U为总热传系数，hi、ho分别为热传分界面内的内、外热传系数，k为扩散系数（介质传热系数），Δx、Δy为介质的平均厚度与壁层厚度。
在设计时应根据具体情况选用合适的计算方法。
四、列管式换热器的操作和维护在使用列管式换热器时，应注意清洗维护工作。
由于该装置的结构特殊，应定期进行化学清洗，以避免沉积物和腐蚀物堵塞换热器内壁。
同时还应注意防止介质的过于浓缩，以免产生结晶、沉积、腐蚀等情况。
综上所述，列管式换热器是化工生产中不可缺少的一种装置，其结构特殊、应用范围广泛、换热效率高，并且容易维护操作，是值得研究和推广的一种装置。
在化工原理的课程设计中，学生能够通过对列管式换热器的深入理解和设计方案的完善，培养出创新思维和实际操作能力，为将来化工行业的发展奠定坚实的基础。
列管式换热器(设计举例)
三、平均传热温差
平均传热温差是换热器的传热推动力。其值不但和流体的进出口温度有关，而且还与换 热器内两种流体的流型有关。对于列管式换热器，常见的流型有三种：并流，逆流，和折流
对于并流和逆流，平均传热温差均可用换热器两端流体温度的对数平均温差表示， 即：
《列管式换热器》
t m t1 t 2 t ln 1 t 2
R
热流体的温降 T1 T2 冷流体的温升 t 2 t1 t t 冷流体的温升 1 2 两流体最初温差 T1 T2
(1—13 a )
P
式中
(1—13 b )
T1、T2 — 热流体进、出口温度， ℃； t1、t 2 — 冷流体进、出口温度， ℃.
《列管式换热器》
第- 称为管心距。管心距的大小主要与传热管和管板的连接方式有 关，此外还要考虑到管板强度和清洗管外表面时所需的空间。 传热管和管板的连接方法有胀接和焊接两种，当采用胀接法时，采用过小的管心距，常 会造成管板变形，而采用焊接法时，管心距过小，也很难保证焊接质量，因此管心距应有一 定的数值范围。一般情况下，胀接时，取管心距 t 1.3～1.5d 0 ；焊接时，取 t 1.25d 0 ( d 0
共 37页
一般要求 t 的值不得低于 0.8，若低于此值，当换热器的操作条件略有变化时， t 的 变化较大，使得操作极不稳定。 t 小于 0.8 的原因在于多管程换热器内出现温度交差或温 度逼近。在这种情况下，应考虑采用多壳程结构的换热器或多台换热器串联来解决。所需的 壳程数或串联的换热器的台数可按下述方法确定： 首先，在坐标纸上作 Q ～ T 和 Q ～ t 线，由热衡算方程知，若两流体的热容量流率不变则
《列管式换热器》
第- 1 -页
列管式换热器课程设计
组装：将管子和管板组装成换热器
焊接：将换热器焊接成一体
检验：对换热器进行压力试验、泄漏试验等检验，确保其 质量和性能符合要求
焊接工艺和要求
焊接方法：采用电弧焊、气焊或激光焊等方法
焊接材料：选用耐腐蚀、耐高温、高强度的合金材料
焊接工艺参数：控制焊接电流、电压、速度等参数，保证焊接质量 焊接检验：进行无损检测，如X射线、超声波等，确保焊接质量符合要 求
Part Four
列管式换热器的传 热计算
传热系数的计算
传热系数的影响因素：包括 流体的性质、流速、温度、 压力等
传热系数的定义：表示单位 时间内单位面积上的传热量
传热系数的计算方法：包括 实验法、理论法和数值法
传热系数的应用：用于计算 换热器的传热量、传热面积
等参数
传热面积的计算
传热面积的定 义：换热器中 流体与壁面接
触的面积
计算公式： A=πD*L，其 中A为传热面 积，D为管径，
L为管长
影响因素：流 体的种类、温 度、流速、压
力等
计算方法：根 据流体的种类、 温度、流速、 压力等参数， 选择合适的计 算公式进行计
算
流体阻力的计算
流体阻力的定义：流体在流动 过程中产生的阻力
流体阻力的计算公式： f=1/2*ρ*v^2*A
检验和试验要求
压力试验：进行压力试验， 检查换热器是否泄漏
尺寸检查：检查换热器尺寸 是否符合设计要求
外观检查：检查换热器外观 是否完好，有无破损、变形 等
热工性能试验：进行热工性 能试验，检查换热器传热效
率是否符合设计要求
耐腐蚀试验：进行耐腐蚀试 验，检查换热器是否耐腐蚀
列管式换热器设计
列管式换热器设计列管式换热器设计⼀、概述1.概述与设计⽅案简介1.1换热器在不同温度的流体间传递热能的装置称为热交换器，简称为换热器。
在换热器中⾄少要有两种温度不同的流体，⼀种流体温度较⾼，放出热量；另⼀种流体则温度较低，吸收热量。
在⼯程实践中有时也会存在两种以上流体参加换热的换热器，但它的基本原理与上述情形并⽆本质上的差别。
换热器是化学⼯业、⽯油⼯业及其它⼀些⾏业中⼴泛使⽤的热量交换设备，它不仅可以单独作为加热器、冷却器等使⽤，⽽且是⼀些化⼯单元操作的重要附属设备，因此在化⼯⽣产中占有重要地位。
由于⽣产中的换热⽬的不同，换热器的类型很多，不同类型的换热器各有优缺点，性能各异。
特别是随着化⼯⼯艺的不断发展，新型换热器不断出现。
在换热器设计中，⾸先应根据⼯艺要求选择适⽤的类型然后计算换热所需传热⾯积，并确定换热器的结构尺⼨。
虽然列管式换热器在传热效率、紧凑性和⾦属耗量等⽅⾯不及某些新型换热器，但它具有结构简单、坚固耐⽤、适应性强、制造材料⼴泛等独特的优点，因⽽在换热设备中仍占有重要的地位。
特别是在⾼温、⾼压和⼤型换热设备中仍占绝对优势。
1.2列管式换热器的选择列管式换热器的应⽤已有很悠久的历史，在化⼯⽣产中主要作为加热（冷却）器，冷凝器、蒸发器和再沸器使⽤。
现在，它被当作⼀种传统的标准换热设备在很多⼯业部门中⼤量使⽤，尤其在⽯油、化⼯、能源设备等部门所使⽤的换热设备中，列管式换热器仍处于主导地位。
按材质分为碳钢列管换热器，不锈钢列管换热器和碳钢与不锈钢混合列管换热器三种。
按结构分为单管程、双管程和多管程，传热⾯积1～500m2。
列管式换热器按结构特点，主要分为以下四种：①固定管板式换热器；②浮头式换热器；③U形管式换热器；④填料函式换热器。
列管换热器主要特点：1．耐腐蚀性：聚丙烯具有优良的耐化学品性，对于⽆机化合物，不论酸，碱、盐溶液，除强氧化性物料外，⼏乎直到100℃都对其⽆破坏作⽤，对⼏乎所有溶剂在室温下均不溶解，⼀般烷、径、醇、酚、醛、酮类等介质上均可使⽤。
列管式换热器
列管式换热器列管式换热器是一种常见的换热设备，通常用于多种工业领域，如化工、石油、电力、制药等。
它的工作原理是通过将一个或多个管道（称为管子）插入一个外壳中，并使热交换流体通过管子和壳体之间流动，以实现热量的传递。
设计举例：化工厂中的列管式换热器。
工艺要求：1.热源介质为低温烟气（300℃，2000Nm³/h）。
2.冷却介质为水（20℃，1000L/h）。
3.需要达到的换热效果：烟气温度降低到200℃以下。
设计步骤：1.确定换热面积：根据热负荷计算，烟气的热负荷（Q）为：Q = mcΔT其中，m为烟气质量流量，c为烟气比热容，ΔT为烟气温度差。
在本例中，m为2000Nm³/h，c取1000J/(kg·℃)，ΔT为300℃。
另外，换热器的换热系数（U）可以根据实际情况选择一个合适的数值。
假设U为1000W/(m²·℃)。
根据换热方程，换热面积（A）可由以下公式计算：Q = UAΔTlm其中，ΔTlm为对数平均温差，可根据进出口温度计算得到。
综上所述，可以计算得到所需的换热面积。
2.确定管子数量和布局：根据换热面积和设计要求，可以确定所需管子的数量和布局。
通常情况下，管子的数量选择为偶数，并且可以采用等间距布置。
3.材料选择：根据介质的性质和工艺要求，选择合适的材料用于制作管子和壳体。
常用的材料有不锈钢、镍合金、铜等。
4.热力设计：根据所需传热量、管子数量和进出口温度等参数，计算出每根管子的传热量。
同时，根据流体的流动参数，确定管子的直径和管道内流速。
一般情况下，可以保持流速在1-3m/s之间。
5.结构设计：根据换热器的实际需求和工艺要求，设计并确定壳体内部的分隔板、支撑杆等结构。
这些结构可以增强换热效果和传热效率，并帮助流体均匀分布。
6.安全设计：在列管式换热器的设计中，需要考虑各种安全因素，如压力、温度和泄漏等。
可以通过安全阀、温度控制器和泄漏检测器等装置来保障设备的安全运行。
列管式换热器-课程设计
列管式换热器-课程设计一、概述列管式换热器是一种将多个平行管道嵌入到圆柱形壳体中、同时将流体分别流过内、外两侧实现热量传递的设备。
本次课程设计将要探讨的是该设备的设计过程。
二、设计过程1. 确定设计参数设计前需要先确定所需的设计参数，如换热器的设计热负荷、流量、压力等，这些参数将决定换热器的尺寸和布局，为后续设计提供基础。
2. 换热器类型选择根据设计参数、使用场景、材料成本等因素选择适合的换热器类型，如单相流、双相流、冷凝器、蒸发器等。
3. 确定材料和尺寸选择适合的材料和尺寸以满足设计参数，同时考虑生产和运输的成本和实际情况。
4. 确定管束参数确定管束长度、管束密度、管道直径和布局等参数，保证管束的压力和流速符合设计要求，并达到最佳热传导效果。
5. 热传导计算进行热传导计算，以确定管束长度和直径，根据流动状态和温度场计算出换热系数、平均温差和热效率等参数。
6. 设计壳体结构设计壳体的结构和尺寸，确定支撑方式和绝热方式，同时考虑安全和易于维护的因素。
7. 流体力学分析进行流体力学分析，确定流体在管道中的流动状态，以保证衬里的材料和厚度设计得足够坚固，以避免漏泄和磨损。
8. 设计精度分析进行精度分析和优化，以确定设备的运行效率和稳定性，并满足设计和生产的要求。
9. 制造和安装根据设计图纸制造和安装换热器，并进行预试运行和调试，最终达到设计要求。
三、总结以上是列管式换热器的设计过程，该过程需要深入掌握流体力学、热传导学、结构力学等知识，同时也需要掌握计算机辅助设计软件的使用，以提高效率和质量。
设计合理的列管式换热器能够提高生产效率，降低能耗，并为工业生产的可持续发展提供支持。
化工原理课程设计列管式换热器
可用旳场合:
1)管程走清洁流体;
2)管程压力尤其高;
3)管壳程金属温差很大,固定管板换热器连设置膨胀节都无法 满足要求旳场合.
2、流动空间旳选择
3、流速旳拟定
4、流动方式旳选择
除逆流和并流之外，在列管式换热器中冷、 热流体还能够作多种多管程多壳程旳复杂 流动。当流量一定时，管程或壳程越多， 表面传热系数越大，对传热过程越有利。 但是，采用多管程或多壳程必造成流体阻 力损失，即输送流体旳动力费用增长。所 以，在决定换热器旳程数时，需权衡传热 和流体输送两方面旳损失。
5、流体出口温度旳拟定
若换热器中冷、热流体旳温度都由工艺条件所要求，则不存在 拟定流体两端温度旳问题。若其中一流体仅已知进口温度，则 出口温度应由设计者来拟定。例如用冷水冷却一热流体，冷水 旳进口温度可根据本地旳气温条件作出估计，而其出口温度则 可根据经济核实来拟定：为了节省冷水量，可使出口温度提升 某些，但是传热面积就需要增长；为了减小传热面积，则需要 增长冷水量。两者是相互矛盾旳。一般来说，水源丰富旳地域 选用较小旳温差，缺水地域选用较大旳温差。但是，工业冷却 用水旳出口温度一般不宜高于45℃，因为工业用水中所含旳部 分盐类（如CaCO3、CaSO4、 MgCO3和MgSO4等）旳溶解度 随温度升高而减小，如出口温度过高，盐类析出，将形成传热 性能很差旳污垢，而使传热过程恶化。假如是用加热介质加热 冷流体，可按一样旳原则选择加热介质旳出口温度。
取管长应根据出厂旳钢管长度合理截用。 我国生产系列原则中管长有1.5m，2m， 3m，4.5m，6m和9m六种，其中以3m和 6m更为普遍。同步，管子旳长度又应与管 径相适应，一般管长与管径之比，即L/D约 为4～6
列管式换热器设计
第一章 列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大 ，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。
列管式换热器选型设计计算
列管式换热器选型设计计算首先，需要确定换热器的热负荷，即需要传热的热量。
一般可以根据物料的流量、进出口温度差和物料的比热容来计算。
例如，物料流量为1000 kg/h，进口温度为80°C，出口温度为60°C，比热容为3.8kJ/(kg·°C)，则热负荷为：接下来，需要选择适当的传热面积。
传热面积与传热效果成正比。
可以根据传热系数和传热面积的关系来计算，公式如下：Q=U×A×ΔTm其中，U为换热系数，A为传热面积，ΔTm为物料的平均温差。
由于换热系数与流体特性、流体配管、管壁传热等因素有关，需要通过经验或参考书籍来确定一个合适的换热系数。
常见的换热系数范围为1000-4000W/(m2·°C)。
通过计算可以得到传热面积：A=Q/(U×ΔTm)然后，需要确定流体流速和压降。
流速的选择要考虑到换热效果和能耗的平衡。
一般情况下，流速应该在合适的范围内，避免过高或过低造成换热效果不佳或能耗过大。
压降则需要根据流体的压力和流速来计算。
一般通过经验公式或流体力学方法来计算。
最后，选择合适的材料和管子数量。
材料要能够满足工艺要求，耐腐蚀、耐高温等。
常见的材料有不锈钢、碳钢、铜等。
管子数量的选择要保证传热面积充分利用，同时要考虑到设备的尺寸和造价等因素。
总结起来，列管式换热器选型设计主要包括确定热负荷、选择传热面积、确定流体流速和压降、选择材料和管子数量等。
这些步骤需要考虑换热器的传热性能、流体特性、工艺要求和经济性等因素，通过计算和经验可以确定最合适的选型设计方案。
列管式换热器课程设计(含有CAD格式流程图和换热器图)
检查并调整图纸中的线条、颜色、字体等细节，确保图纸清晰易读， 符合规范要求。
关键节点参数设置与调整
设备参数设置
根据换热器、泵等设备的性能参 数，设置相应的CAD图纸中的属 性，如设备尺寸、处理能力、扬 程等。
管道参数调整
根据工艺流程需求和管道设计规 范，调整管道的直径、壁厚、材 质等参数，确保管道系统的安全 性和经济性。
阀门与控制点设置
在关键位置设置阀门以控制物料 流动，并根据控制需求设置相应 的控制点，如温度传感器、压力 传感器等。
流程图在课程设计中的作用
明确工艺流程
通过流程图可以清晰地展示物料在换热器中的流动过程， 帮助学生理解工艺流程和设备的相互关系。
指导设备布局与管道设计
流程图可以作为设备布局和管道设计的依据，有助于优化 设备布局和减少管道长度，提高系统的效率。
方式和换热器图纸中的局部结构。
建议措施
03
加强CAD制图技能的训练，提高图纸的准确性和规范
性。
经验教训分享与未来展望
经验教训
在课程设计过程中，应注重团队协作，合理分配任务，及时沟通交流，确保设计进度和 质量。
未来展望
随着CAD技术的不断发展，应积极探索新的设计理念和方法，提高课程设计的创新性 和实用性。同时，鼓励学生参与实际工程项目，将理论知识与实践相结合，提升综合素
流程图绘制步骤及规范
确定流程图的类型和范围
根据课程设计需求，明确要绘制的流程图类型（如工艺流程图、控制 流程图等）和所涵盖的范围。
绘制主要设备和管道
使用CAD软件中的绘图工具，按照比例和规范要求，绘制出换热器、 泵、阀门等主要设备以及连接它们的管道。
添加流向箭头和标注
