继电器使用上的注意事项
继电器使用上的注意事项
16
继电器使用上的注意事项
关于线圈输入的注意事项
施加额定电压是使继电器工作正常进行的最 基本的方法。 施加超过吸合电压的电压时继电器虽然可以 工作，但是考虑到电源种类、电压变动、
温升引起的线圈电阻的变化，必须向线圈施 加额定电压。另外，如果超过了最大连续施 加电压会引起线圈的局部短路、烧损等情况，
显下降，请确认在实机上的寿命。
a)动作时间 动 作 b)复位时间 时 c)弹跳时间 间 d)通断频率 机 a)耐振性 械 b)耐冲击性 特 c)使用环境温度 性 d)寿命
a)耐电压 其 b)安装、端子 他 c)大小
d)保护构造
(1)在音频电路等电路中，弹跳时间短的较好。
(1)考虑使用时的振动冲击和性能。 (2)特别是在高温下使用时，应该选择合适高温级别的有绝缘铜线的
●清洗时，请用于密封型。请 使用含酒精的 清洗液，请勿使用超声波清洗。 ●突出式端子的继电器插入部分的插入强度， 请以40～70N(4～7Kgf)为标准。 ●印刷电路板端子的继电器，请不要把端子弯 曲使其成为自锁端子型。因为这样不能保证继 电器的性能。 ●请阅读正文的具体内容后正确使用。
All Rights Reserved © 2012 COPYRIGHT Panasonic Corporation of China
（V）
1 ：1
（t）
■线圈电压和动作时间
AC工作时，根据线圈励磁开关为ON时的相位， 快，a触点的反弹也会变大。由于负载的条件 动作时间上有偏差，小型继电器基本以半个周 (特别是冲击电流大的情况或者与额定负载差 期工作。体积略大的继电器颤动变大，动作时 不多的情况)会引起寿命降低或者轻度粘连的 间为7～16ms，复位时间为9～18ms。另外， 情况所以需要注意。 DC工作时，线圈的输入越大动作时间也就越

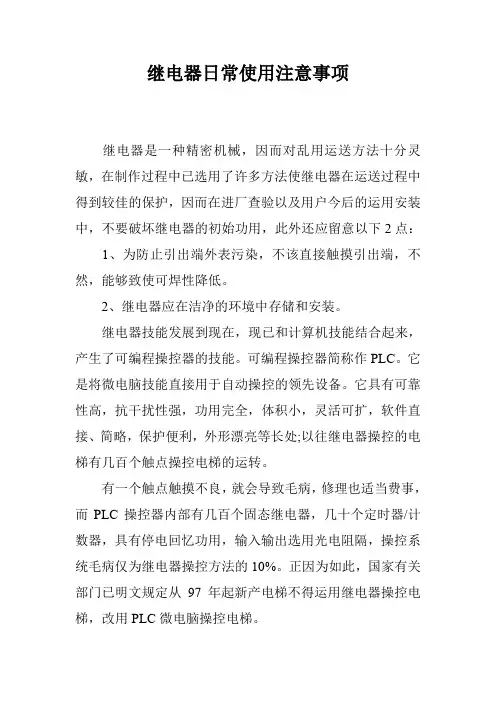

继电器日常使用注意事项
继电器日常使用注意事项
继电器是一种精密机械，因而对乱用运送方法十分灵敏，在制作过程中已选用了许多方法使继电器在运送过程中得到较佳的保护，因而在进厂查验以及用户今后的运用安装中，不要破坏继电器的初始功用，此外还应留意以下2点：
1、为防止引出端外表污染，不该直接触摸引出端，不然，能够致使可焊性降低。
2、继电器应在洁净的环境中存储和安装。
继电器技能发展到现在，现已和计算机技能结合起来，产生了可编程操控器的技能。
可编程操控器简称作PLC。
它是将微电脑技能直接用于自动操控的领先设备。
它具有可靠性高，抗干扰性强，功用完全，体积小，灵活可扩，软件直接、简略，保护便利，外形漂亮等长处;以往继电器操控的电梯有几百个触点操控电梯的运转。
有一个触点触摸不良，就会导致毛病，修理也适当费事，而PLC操控器内部有几百个固态继电器，几十个定时器/计数器，具有停电回忆功用，输入输出选用光电阻隔，操控系统毛病仅为继电器操控方法的10%。
正因为如此，国家有关部门已明文规定从97年起新产电梯不得运用继电器操控电梯，改用PLC微电脑操控电梯。
配电柜热继电器使用注意事项及注意事项
配电柜热继电器使用注意事项及注意事项1. 配电柜热继电器的基本概念热继电器，听起来像是科技产品的名字，其实它的作用就是保护电动机，防止过载。
简单来说，热继电器就像是电机的“保镖”，在电机超负荷工作时，能及时切断电源，保护我们的设备。
1.1 热继电器的工作原理热继电器的工作原理其实不复杂。
它通过感应电流的大小，当电流超过设定值时，就会发热，继而触发保护机制。
想象一下，它就像在提醒你：“喂，别玩火哦！”这种机制可以有效防止电机因为过载而烧毁，真是个聪明的家伙。
1.2 热继电器的类型市面上的热继电器种类繁多，有些是手动重置的，有些则是自动重置的。
前者需要你亲自去重启，后者就像是“懒人福利”，自己就能恢复正常工作。
不同类型适用于不同场合，选择时要根据实际需要来。
2. 使用热继电器的注意事项使用热继电器的时候，可得小心翼翼，别让它“罢工”。
首先，选型时要确保热继电器的额定电流适合你的电机，否则可能会引发误动作，导致不必要的麻烦。
就像买鞋子，选对码很重要，不然穿上去只会痛苦。
2.1 正确安装安装热继电器时，要确保位置合适，避免阳光直射和潮湿环境。
因为环境因素可是影响继电器性能的“大敌”，就像不该把手机放在热锅上。
安装时要确保接线正确，搞错了可就像做错一道数学题，影响整个答案。
2.2 定期检查与维护别忘了，热继电器也需要“保养”。
定期检查电缆连接，确保没有松动或老化现象。
想想，如果电线老化了，它就像一个懒惰的员工，干活不积极，那可就麻烦大了。
必要时，还可以请专业人员进行维护，确保一切运转顺利。
3. 热继电器常见故障及应对说到故障，那真是个“头疼”的话题。
最常见的就是误动作，有时电流正常，继电器却会跳闸。
这时候，首先要检查电流是否真的超出设定值，还是说热继电器本身“情绪不稳定”。
3.1 处理误动作如果确定没有过载，可以尝试调整热继电器的设定值，让它更贴合实际使用情况。
有时候，就像人心情不好，调整一下就好了。
但要小心，调整过度也会造成新的问题，真是得不偿失。

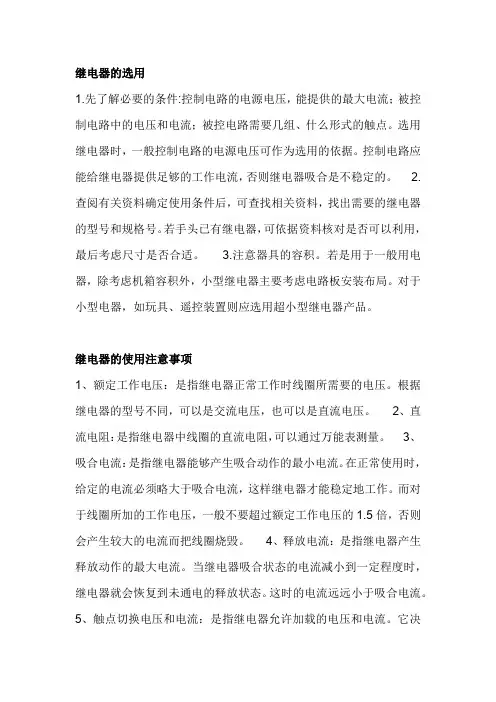

继电器的选用和继电器的使用注意事项
继电器的选用1.先了解必要的条件:控制电路的电源电压，能提供的最大电流；被控制电路中的电压和电流；被控电路需要几组、什么形式的触点。
选用继电器时，一般控制电路的电源电压可作为选用的依据。
控制电路应能给继电器提供足够的工作电流，否则继电器吸合是不稳定的。
2.查阅有关资料确定使用条件后，可查找相关资料，找出需要的继电器的型号和规格号。
若手头已有继电器，可依据资料核对是否可以利用，最后考虑尺寸是否合适。
3.注意器具的容积。
若是用于一般用电器，除考虑机箱容积外，小型继电器主要考虑电路板安装布局。
对于小型电器，如玩具、遥控装置则应选用超小型继电器产品。
继电器的使用注意事项1、额定工作电压：是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻：是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流：是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
4、释放电流：是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
5、触点切换电压和电流：是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
用技术；指继电器中线圈在失去电流的情况下会产生一个非常高的反相电动势，很容易损坏控制它的电子器件，在使用过程中务必重点考虑在设计电路中引入吸收电路。

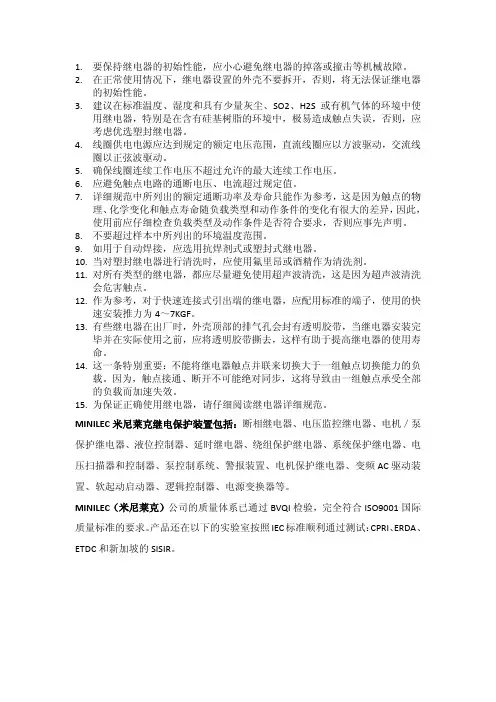

继电器使用的一般注意事项
1.要保持继电器的初始性能，应小心避免继电器的掉落或撞击等机械故障。
2.在正常使用情况下，继电器设置的外壳不要拆开，否则，将无法保证继电器的初始性能。
3.建议在标准温度、湿度和具有少量灰尘、SO2、H2S或有机气体的环境中使用继电器，特别是在含有硅基树脂的环境中，极易造成触点失误，否则，应考虑优选塑封继电器。
4.线圈供电电源应达到规定的额定电压范围，直流线圈应以方波驱动，交流线圈以正弦波驱动。
5.确保线圈连续工作电压不超过允许的最大连续工作电压。
6.应避免触点电路的通断电压、电流超过规定值。
7.详细规范中所列出的额定通断功率及寿命只能作为参考，这是因为触点的物理、化学变化和触点寿命随负载类型和动作条件的变化有很大的差异，因此，使用前应仔细检查负载类型及动作条件是否符合要求，否则应事先声明。
8.不要超过样本中所列出的环境温度范围。
9.如用于自动焊接，应选用抗焊剂式或塑封式继电器。
10.当对塑封继电器进行清洗时，应使用氟里昂或酒精作为清洗剂。
11.对所有类型的继电器，都应尽量避免使用超声波清洗，这是因为超声波清洗会危害触点。
12.作为参考，对于快速连接式引出端的继电器，应配用标准的端子，使用的快速安装推力为4～7KGF。
13.有些继电器在出厂时，外壳顶部的排气孔会封有透明胶带，当继电器安装完毕并在实际使用之前，应将透明胶带撕去，这样有助于提高继电器的使用寿命。
14.这一条特别重要：不能将继电器触点并联来切换大于一组触点切换能力的负载。
因为，触点接通、断开不可能绝对同步，这将导致由一组触点承受全部的负载而加速失效。
15.为保证正确使用继电器，请仔细阅读继电器详细规范。
MINILEC米尼莱克继电保护装置包括：断相继电器、电压监控继电器、电机／泵保护继电器、液位控制器、延时继电器、绕组保护继电器、系统保护继电器、电压扫描器和控制器、泵控制系统、警报装置、电机保护继电器、变频AC驱动装置、软起动启动器、逻辑控制器、电源变换器等。

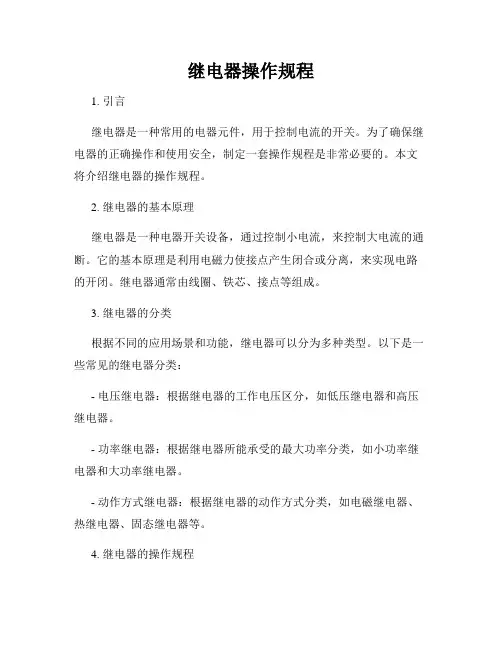

继电器操作规程
继电器操作规程1. 引言继电器是一种常用的电器元件，用于控制电流的开关。
为了确保继电器的正确操作和使用安全，制定一套操作规程是非常必要的。
本文将介绍继电器的操作规程。
2. 继电器的基本原理继电器是一种电器开关设备，通过控制小电流，来控制大电流的通断。
它的基本原理是利用电磁力使接点产生闭合或分离，来实现电路的开闭。
继电器通常由线圈、铁芯、接点等组成。
3. 继电器的分类根据不同的应用场景和功能，继电器可以分为多种类型。
以下是一些常见的继电器分类：- 电压继电器：根据继电器的工作电压区分，如低压继电器和高压继电器。
- 功率继电器：根据继电器所能承受的最大功率分类，如小功率继电器和大功率继电器。
- 动作方式继电器：根据继电器的动作方式分类，如电磁继电器、热继电器、固态继电器等。
4. 继电器的操作规程为了保证继电器的正常运行和延长使用寿命，以下是继电器的操作规程：4.1 继电器的正确安装继电器应该安装在通风良好的环境中，距离其他电器设备和热源保持一定的距离，避免过热。
安装时应注意继电器的正负极性，确保正确连接。
4.2 继电器的电气参数选择在选择继电器时，应根据被控电路的电流、电压等参数来确定适合的继电器型号。
过小的继电器容易受到电流过载而损坏，过大的继电器则会浪费能源和占用装置空间。
4.3 继电器的电压保护当继电器工作电压超过额定电压时，可能会导致继电器焊接或烧坏。
为了保护继电器，应在继电器的控制电路中加入保护电路和电压稳定器等元件，以确保电压稳定在适当范围内。
4.4 继电器的使用环境继电器应放置在干燥、无腐蚀气体和震动的环境中。
特别是在潮湿的环境中，要防止继电器受潮而导致短路或绝缘性能下降。
4.5 继电器的操作注意事项操作继电器时，应遵循以下注意事项：- 在通电前，应先检查继电器是否正确安装和连接。
- 切勿使用过大的电流来触发继电器，以免损坏继电器的线圈。
- 避免频繁地开关继电器，以免产生电弧和加速继电器的磨损。
继电器共通安全注意事项
继电器共通安全注意事项继电器是电气控制装置中常见的元器件，用于控制电路的通断。
在使用继电器时，需要注意一些常见的安全事项，以确保操作人员和设备的安全。
以下是一些关于继电器使用的共通安全注意事项。
1.电路隔离：使用继电器时，应确保控制电路与被控制电路之间的绝缘安全。
使用适当的隔离方法来防止电流通过继电器引起电击或损坏设备。
2.继电器选择：在选择继电器时，应根据被控制电路的电压、电流和负载类型选择合适的继电器。
使用规格不符的继电器可能会产生火灾、爆炸或其他安全风险。
3.负载电压：继电器的额定电压要与被控制负载的电压匹配。
过高的电压可能导致继电器发生短路或电弧，从而引发火灾。
4.负载电流：继电器的额定电流也要与被控制负载的电流匹配。
负载电流过大可能会导致继电器过载，造成继电器烧毁或电路故障。
5.继电器连接：正确连接继电器是确保其正常工作的重要步骤。
需要仔细阅读继电器的接线图和操作手册，确保正确连接控制电源、操作信号和被控制负载。
6.过载保护：为了防止继电器过载，应在继电器的输入端或输出端添加适当的保护器件，例如保险丝或断路器。
这可以帮助避免电流过大引起的火灾和设备损坏。
7.温度控制：继电器有一定的工作温度范围，超出这个范围可能导致继电器失效或损坏。
因此，在选择继电器时，要了解其额定工作温度，并确保在此范围内使用。
8.维护和检修：定期检查继电器的工作状态，包括观察是否有热量、异常噪音或烧焦气味等。
如果发现异常情况，应立即停止使用继电器，并进行维修或更换。
9.防尘和防潮：继电器通常需要安装在干燥、清洁的环境中，远离灰尘、水汽和腐蚀性物质。
必要时，可以使用防尘罩或密封包装来保护继电器。
10.停电操作：在进行继电器的安装、维修或更换时，应首先断开电源。
这可以防止不小心触碰电路导致电击或设备损坏。
11.制定操作规程：为了确保继电器的安全使用，应制定相关的操作规程，并向操作人员进行培训。
这些规程应包括继电器的正常操作、异常情况的处理和紧急救援措施等。
继电器使用方法及注意事项
继电器使用方法及注意事项继电器是一种常见的电气元件，在电路中起到控制信号的放大、转化和隔离的作用。
以下是关于继电器的使用方法和注意事项的详细介绍。
一、继电器的使用方法：1.选择合适的继电器：在选用继电器时，需要根据所控制的电流、电压和负载类型等因素选择适合的继电器型号。
继电器通常标有最大允许的电流和电压。
2.接线方式：-继电器线圈接线：继电器的线圈有两个线头，通常标有“＋”和“-”，分别代表正极和负极。
为了保证继电器的正常工作，通常线圈的负极与电源的负极相连，而正极通过控制信号开关控制。
-继电器触点接线：继电器的触点有通常有两组，分别是常闭触点和常开触点。
常闭触点在继电器没有接通时闭合，而常开触点在继电器没有接通时断开。
根据所需的电路接线方式，可以选择使用常开触点或者常闭触点。
3.控制信号的输入：根据继电器的种类不同，控制信号的输入方式也会有所不同。
常见的控制信号输入方式包括：直流控制信号，交流控制信号，数字控制信号和模拟控制信号等。
4.设置工作参数：根据所需的功能，可以设置继电器的工作参数。
例如，设置动作电压、动作时间延迟等。
5.加入保护电路：为了保护继电器和其控制电路，通常需要在继电器的线圈和触点之间加入保护电路。
常见的保护电路有瞬态电压抑制器、二级保护电路等。
二、继电器的注意事项：1.选择适当的继电器类型：不同的继电器类型适用于不同的应用场景，因此需要根据具体的应用需求选择合适的继电器。
例如，需要控制高电压或高电流的负载时，应选择能够承受相应电压和电流的继电器。
2.正确接线：继电器的线圈和触点接线都需要正确连接。
接线错误可能会导致继电器无法正常工作或损坏。
应仔细查看继电器的线圈和触点电路图，并根据线路图正确接线。
3.适当控制信号的输入：继电器的控制信号通常需要满足一定的输入电压或电流范围才能正常工作，因此需要适当控制信号的输入。
过高或过低的信号可能会导致继电器无法正常工作。
4.注意电源的稳定性：继电器对电源的稳定性有一定的要求，如果电源波动过大，可能会导致继电器频繁开关或不稳定的工作。
如何正确使用继电器进行电路控制
如何正确使用继电器进行电路控制继电器是电气控制中常用的一种器件，广泛应用于各类电路控制中。
正确使用继电器可以提高电路的可靠性和稳定性，同时保证电路运行的安全性。
本文将从继电器的工作原理、选型、接线和应用注意事项等方面进行详细阐述，以帮助读者正确使用继电器进行电路控制。
一、继电器的工作原理继电器是一种电磁设备，通过电磁吸合和释放来实现开关电路的控制。
其工作原理主要包括以下几个步骤：1. 输入信号：将控制电压或电流作为输入信号加至继电器的控制端，通过控制端的信号变化来控制继电器的状态。
2. 电磁激励：当输入信号满足继电器的激励条件时，继电器的线圈会产生足够强的磁场，使触点吸合。
3. 触点闭合：继电器的触点闭合时，会使得电路中断或闭合，起到开关的作用。
4. 电磁释放：当输入信号消失或不满足激励条件时，继电器的线圈中断电流，磁场消失，触点释放，电路恢复正常状态。
二、继电器的选型正确的继电器选型对于电路控制至关重要。
在选型时需考虑以下因素：1. 控制电压或电流：根据实际应用需求确定控制信号的电压或电流大小，并选择相应的继电器。
2. 联络电流：根据被控电路的负载要求，选择继电器的额定联络电流。
3. 联络类型：继电器根据其联络类型分为常开型和常闭型，根据控制要求选择合适的型号。
4. 继电器类型：根据应用要求选择不同种类的继电器，如电磁继电器、固态继电器、封装型继电器等。
三、继电器的接线方法继电器的接线方法需要根据具体的应用场景和电路要求来确定。
以下是常用的几种接线方法：1. 单继电器控制单负载：将继电器的触点与被控电路连接，使继电器能够实现对电路的开闭控制。
2. 多继电器联锁：当需要控制多个电路时，可以通过继电器间的联锁进行实现，实现电路的依次开闭。
3. 并联控制或并行控制：当需要在一个电路中同时控制多个负载时，可以通过并联或并行的方式连接继电器，实现对多个负载的同时开闭。
4. 继电器与接触器结合：在大型电气控制系统中，通常会使用继电器与接触器结合的方式，实现对电路的复杂控制。
如何正确使用继电器
如何正确使用继电器继电器是一种电器开关装置，常用于控制电路的各种应用中。
正确使用继电器能够确保电路的正常运行，增加电器设备的寿命，同时还可以提高电路的安全性。
本文将介绍如何正确使用继电器，包括继电器的基本原理、选择适当的继电器、正确安装继电器和维护继电器的方法。
一、继电器的基本原理继电器是一种利用电磁作用来控制开关的装置。
它由电磁绕组和触点组成。
当继电器的电磁绕组通电时，产生的磁场将使触点吸合或者断开，从而使电流通过或者中断。
继电器的原理类似于开关，通过控制继电器的通断状态，可以实现对电路的控制。
二、选择适当的继电器在使用继电器之前，首先需要选择适当的继电器。
不同的继电器有不同的特性和用途，因此需要根据具体的控制需求来选择。
以下是选择继电器的一些建议：1. 电流和电压：根据被控制设备的电流和电压要求，选择继电器的额定电流和电压。
2. 继电器类型：根据电路的特性，选择适当的继电器类型，如常开型、常闭型或者双触点型。
3. 继电器的工作环境：考虑继电器的工作环境，选择适合的继电器材质和防护等级。
三、正确安装继电器正确安装继电器可以确保其正常工作，并且提高电器设备的安全性。
以下是正确安装继电器的步骤：1. 断电并确保安全：在安装继电器之前，务必断开电源，并采取相应的安全措施，以避免电流引起的意外伤害。
2. 确定安装位置：选择一个合适的位置安装继电器，保证其固定稳定，并且方便进行线路的连接。
3. 连接线路：根据继电器的接线图，正确连接继电器的线路。
确保连接端子的牢固可靠，并且不发生短路或者接触不良的情况。
4. 安装保护装置：在继电器的输入和输出端口，可以安装保护装置，如保险丝或者过载保护开关，以防止电流过大或者其他突发情况导致继电器损坏。
四、维护继电器的方法正确的维护可以延长继电器的使用寿命，并且保证电器设备的正常运行。
以下是一些维护继电器的方法：1. 定期检查：定期检查继电器的外观和接线端口，确保没有松动、腐蚀或者其他损坏。
继电器术语解释及使用注意事项
继电器术语解释及使用注意事项一、继电器及其主要作用继电器一般都有反映一定输入变量（如电流、电压、功率、阻抗、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
继电器为当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中生产预定跃变的一种器件。
注意：1）继电器这个术语应限于在其输入电路与输出电路之间具有单一继电器功能的继电器元件。
2）继电器这个术语，包括为完成其规定动作所必须的所有组成部分。
3）为了用于保护和自动控制，应加上一个说明继电功能的名称，以便对继电器定性。
继电器主要有以下几种作用：1）扩大控制围。
例如：多组触点继电器当输入量满足某些规定条件时，可以换接、开断、接通多组电路。
2）放大作用。
用一个很微小的输入量，可以控制很大功率的电路。
3）自动、遥控、监测。
例如：自动装置上的继电器与其他电路一起，可以组成程序控制电路，从而实现自动运行。
4）综合信号。
例如：当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
二、继电器分类1、按继电器的作用原理或结构特征分类，如表1所示：12、按继电器触点负载分类，如表2所示。
2注：表中只给出一种直流阻性负载数值，其它负载由产品技术条件按相应的换算关系确定。
3、按继电器的外形尺寸分类，如表3所示。
3注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件、引出端、压筋、压边、翻边和密封焊点的尺寸。
4、按继电器的防护特征分类，如表4所示：4三、 继电器型号命名和标专方法。
1、继电器的型号命名，一般由各制造厂根据各自特点各自命名，一般由产品主型号，短划线及部分特征符号组成。
2、“元则”继电器之订货标记由以下符号组成。
例：①②③④⑤⑥①、产品型号④、线圈电额定电压：03：直流3伏 05：直流5伏②、密封形式： 06：直流6伏 09：直流9伏无：敞开型 12：直流12伏 24：直流24伏防尘罩型（外壳、基座胶水固定） 48：直流48伏S ：标准密封型⑤、线圈功耗D：标准灵敏度③、动片刀数L ：高灵敏度 1：单刀子⑥、触点形式2：双刀无：转换型3：三刀M：常开型4：四刀B：常闭型※标准密封型，通常透气孔未密封；若继电器需高液位清洗，请告知制造厂，透气孔须密封，方可正常使用。
继电器的使用注意事项
继电器的使用注意事项通常人们所说的产品可靠性是指产品的工作可靠性，其被定义：在规定的条件下和规定的时间内完成规定功能的能力。
它由产品的固有可靠性和使用可靠性组成，前项由产品的设计和制造工艺决定，而后项则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项。
1、线圈使用电压线圈使用电压在设计上最好按额定电压选择，若不能，可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压将会影响继电器的工作。
注意线圈工作电压是指加到线圈引出端之间的电压，特别是用放大电路来激励线圈务必保证线圈两个引出端间的电压值。
反之超过最高额定工作电压时也会影响产品性能，过高的工作电压会使线圈温升过高，特别是在高温下，温升过高会使绝缘材料受到损伤，也会影响到继电器的工作安全。
对磁保持继电器，激励（或复归）脉宽应不小于吸合（或复归）时间的3倍，否则产品会处于中位状态。
用固态器件来激励线圈时，其器件耐压至少在80V以上，且漏电流要足够小，以确保继电器的释放。
2、瞬态抑制继电器线圈断电瞬间，线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压，对电子线路有极大的危害，通常采用并联瞬态抑制（又叫削峰）二极管或电阻的方法加以抑制，使反峰电压不超过50V，但并联二极管会延长继电器的释放时间3~5倍。
当释放时间要求高时，可在二极管一端串接一个合适的电阻。
激励电源：在110%额定电流下，电源调整率≤10%（或输出阻抗<5%的线圈阻抗），直流电源的波纹电压应<5% 。
交流波形为正弦波，波形系数应在0.95~1.25之间，波形失真应在±10%以内，频率变化应在±1Hz或规定频率的±1%之内（取较大值）。
其输出功率不小于线圈功耗。
3、多个继电器的并联和串联供电多个继电器并联供电时，反峰电压高（即电感大）的继电器会向反峰电压低的继电器放电，其释放时间会延长，因此最好每个继电器分别控制后再并联才能消除相互影响。
中间继电器安全操作及保养规程
中间继电器安全操作及保养规程中间继电器是工业控制系统的重要组成部分，它能够在各种复杂环境下起到连接、隔离、放大信号等作用，确保系统运行的安全可靠。
然而，在使用中间继电器的过程中，要注意安全操作及保养规程，才能发挥其最佳效果。
安全操作规程1.在使用中间继电器时，应该先了解其相关参数、技术性能及接线方式。
还要明确每只继电器的功能，特别是在操作时需要注意的问题，如使接触器的转换得到可靠保证，或限制继电器的使用电流及电压范围等。
2.操作人员在接触、拆卸、调节继电器时，应首先切断电源，并对电压进行检测和消除，确保安全操作。
3.在操作继电器时，应排除系统中可能产生倒流、浪涌、电噪声导致电压互推等现象的场合。
如在某些场合下需要同时使用几组继电器进行操作，应注意其互相之间的干扰和应变。
4.在选用中间继电器时,应按照使用要求规格、质量和品质的要求，特别是对大功率继电器、大电流继电器、高压继电器等进行更加严格的选择和使用，以确保其安全性和使用寿命。
5.继电器工作环境中，可能存在各种气体、蒸汽、腐蚀、灰尘、湿度较大，应特别注意继电器的防腐性、进水性和密封性，以保证其长期性能，和健康工作。
6.在连接继电器时，应注意绝缘性能，避免异物附着，避免金属器件接触导电污垢等现象造成的干扰。
7.继电器接线时应符合标准电气规范，使用正确的绝缘材料，采用正确的电池技术，以保证其耐压性和耐高温性。
以下是安全操作的注意事项：•继电器在使用过程中，请确保空气循环良好，地面干燥，主机箱内部温度不超过规定范围，为维护工作效果，应在规定的时间内定期做好维护保养工作。
•继电器使用后，应及时进行检测及保养，并根据需要更换磨损部分，以保证其长期可靠性和稳定性。
•继电器在维护和检查时，应将主机箱的开关拨到“关闭”位置，切断电源，以确保人身安全。
•长期不使用的继电器，应将其封存，并在常温下储存，必要时需要按规定时间进行维护、保养和检查工作。
保养规程1.继电器正常工作时，应每月检查继电器的工作状态和性能，检查连接和运转情况，以进行量化，定期清洗继电器。
固态继电器并联使用注意事项
固态继电器并联使用注意事项1. 选择相同型号和规格的固态继电器进行并联，以确保其特性相似。
2. 确保固态继电器的额定电流和电压适用于并联的电路，避免出现过载或损坏。
3. 需要采用适当的热沉或散热装置，以防止固态继电器因过热而损坏。
4. 注意固态继电器的启动和停止特性，避免在并联情况下出现互相影响，导致不正常的工作状态。
5. 确保电路中存在适当的继电器保护装置，如过流保护、过压保护等。
6. 对并联的固态继电器进行严格的负载平衡，避免出现负载不均和的情况，以确保各继电器的负载能力充分利用。
7. 使用相同长度和规格的连接线，以减小因不同连接线阻抗和长度差异引起的影响。
8. 注意并联固态继电器的输入端和输出端的连接方式，确保符合电气接线标准。
9. 仔细检查并排列固态继电器的安装位置，确保散热良好且不会相互干扰。
10. 在使用并联固态继电器时，定期对其进行检查和维护，确保其正常运行并减少故障风险。
固态继电器并联使用的详细描述：固态继电器是一种使用半导体器件实现电气开关控制的器件，其具有体积小、寿命长、响应速度快等优点，在工业控制和电力系统中得到广泛应用。
在某些应用中，需要将多个固态继电器进行并联使用，以扩展控制能力或实现负载共享。
并联使用固态继电器需要特别注意一些问题，以确保安全可靠的运行。
选择相同型号和规格的固态继电器进行并联是非常重要的。
不同型号的继电器可能具有不同的启动特性、热特性等，如果并联使用可能会导致不可预测的问题。
需要保证固态继电器的额定电流和电压适用于要并联的电路，避免发生过载和损坏。
需要采用适当的热沉或散热装置，以降低并联固态继电器的温升，确保其不因过热而损坏。
需要注意并联固态继电器的负载平衡。
负载不均和可能导致某一继电器负载过重，而其他继电器则未得到充分利用，因此需要对负载进行严格的平衡。
采用相同长度和规格的连接线，降低连接线的阻抗和长度差异的影响，确保并联固态继电器能够协同工作。
还需要注意并联固态继电器的互相影响。
继电器使用基本注意事项
继电器使用基本注意事项继电器是一种常见的电器元件，用于控制和切换电路。
在继电器的正确使用过程中，有一些基本的注意事项需要遵守，以确保其正常运行和延长使用寿命。
下面将详细介绍继电器使用的基本注意事项。
1.适当选用继电器：在选择继电器时，需要根据要控制的负载电流和电压来选择合适的继电器型号。
如果负载超过继电器的额定数值，会导致过载，甚至烧毁继电器。
2.正确连接继电器：在接线时，应按照继电器的接线图进行连接，确保继电器的触点和线路正确连接，避免接错导致电路故障。
3.继电器的触点负载能力：继电器的触点承载能力有一定的限制，因此需要在使用继电器时确保负载不超过触点额定负载能力，以避免过流引起接点的烧毁。
4.适当的电源电压：继电器的电源电压应与实际供电电压匹配，过高或过低的电压都会对继电器的正常工作产生不利影响。
同时，要注意电源电压的稳定性，以避免电压波动引起继电器的误操作。
5.防止过电流和过压：继电器在使用过程中，遇到过电流和过压会造成触点的烧毁。
因此，应采取相应的过电流和过压保护措施，如使用保险丝或过电压保护器来限制和保护继电器。
6.适当的环境温度：继电器的工作环境温度应保持在允许范围内，过高或过低的温度都会影响继电器的性能和寿命。
在高温环境中使用继电器时，可以采取散热措施，如加装散热片或风扇来降低温度。
7.防止振动和震动：继电器的触点容易受到振动和震动的影响，因此应尽量避免继电器在震动和振动环境中使用。
如果无法避免，在选用继电器时，应选择具有良好抗振能力的型号。
8.正确使用继电器的保护电路：在使用继电器时，应根据需要使用合适的继电器保护电路，如短路保护、过载保护等，以确保继电器的正常运行和延长使用寿命。
9.定期检查和维护：继电器是一种电器元件，需要定期检查和维护，以确保其性能和可靠性。
定期检查继电器的触点是否磨损、是否有锈蚀等问题，并及时清理和更换损坏的部件。
继电器使用上的注意事项
继电器使用上的注意事项为了正确使用继电器,在选定继电器并了解其特性的同时，还需要了解一些使用上的注意事项,以确保继电器的可靠工作.继电器在使用中有以下基本注意事项：a) 继电器的使用应尽量符合产品说明书所列的各个参数范围.ｂ) 额定负载和寿命是一个参考值,会根据不同的环境因素、负载性质与种类而有较大不同，因此最好在实际或模拟实际的使用中进行确认．c) 直流继电器尽量使用矩形波控制,交流继电器尽量使用正弦波控制.d) 为了保持继电器的性能,请注意不要使继电器掉落或受到强冲击.掉落后的继电器建议不再使用.ｅ）继电器尽量使用于常温常湿，灰尘和有害气体少的环境中。
有害气体包括含硫类、硅类和氧化氮类等等的气体。
ﻫf）对于磁保持继电器,在使用前应先根据需要将置于动作或复归位置。
线圈施加电压时要注意极性、脉冲宽度。
g) 对于极化继电器,请注意其线圈电压的极性（+、-)。
ﻫ除此之外还有其它注意事项，以下将大致参照“表2继电器的选用原则”的顺序逐一说明。
１。
触点的注意事项触点是继电器中最重要的结构件,触点的使用寿命受触点材料、触点上的电压及电流值（特别是接通时及断开时的电压、电流波形)、负载种类、切换频率、环境情况、接触形式、触点回跳现象等的影响，触点失效多以触点的材料转移、粘连、异常消耗、接触电阻増大等故障现象出现，使用时需要注意.为更好的使用继电器,请参考以下记述的有关触点的注意事项。
ﻫ1。
１负载: 一般在产品说明书中记载了阻性负载的大小，但只有这些是不够的,应该在实际的触点电路里进行试验确认。
ﻫ产品说明书中记载的最小负载并非继电器可以可靠切换的标准下限值，这个值由于通断频率、环境条件、被要求的接触电阻的变化、绝对值的不同，可靠程度是不同的。
１。
１。
1 电压:触点电路的电压,在断开感性电路时存在大于电路电压的反向电压,该电压越高能量越大,导致触点的消耗量和材料转移量也增大，所以需要注意继电器触点所控制负载的类型和大小.同样电流下,继电器能可靠切换的直流(DＣ)电压值要比交流(AC)电压值要低得多，因为交流电流存在零点(电流为零的点），产生的电弧容易熄灭,而对于直流，产生的电弧只能在触点间间隙达到一定值以后熄灭,使得电弧持续的时间较交流情况变得更长,加剧触点的消耗和材料转移。
继电器连接注意事项
继电器连接注意事项
1.确保继电器的输入和输出电路的电压和电流符合要求。
继电器
的输入和输出电路应该能够提供足够的电流和电压来驱动继电器的开关动作。
2.继电器的输入端通常需要一个控制信号，如电压或电流的变化，
来触发继电器的开关动作。
确保控制信号的源和继电器的输入端正确连接，并且信号的波特率和频率与继电器规格相匹配。
3.注意继电器的极性。
继电器通常有两个输入端：一个是控制信
号的正极，另一个是负极。
如果极性连接错误，继电器可能无法正常工作或损坏。
4.继电器的输出端通常有一个开关和一个常闭触点。
确保将输出
端正确连接到目标设备或电路中，以实现所需的开关动作。
5.注意继电器的负载能力。
继电器的规格应该足够大，以满足连
接负载电流和电压的要求。
对于较大负载，可能需要使用额外的电源或电流放大器来增强继电器的驱动能力。
6.继电器的连接线应该牢固可靠，并避免短路或接触不良。
使用
合适的连接器和保护设备，如继电器座和继电器保护盒，可以确保连接的可靠性和安全性。
7.继电器连接时应注意电线的绝缘性能。
避免电线暴露在潮湿、
腐蚀或高温的环境中，以防止绝缘损坏和电路短路。
8.在连接继电器时，应跟据继电器的工作原理和特性，采取合适
的保护措施。
例如，使用保险丝、过载保护器和晶闸管等，以
防止继电器过载和烧毁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器使用上的注意事项为了正确使用继电器，在选定继电器并了解其特性的同时，还需要了解一些使用上的注意事项，以确保继电器的可靠工作。
继电器在使用中有以下基本注意事项：a) 继电器的使用应尽量符合产品说明书所列的各个参数范围。
b) 额定负载和寿命是一个参考值，会根据不同的环境因素、负载性质与种类而有较大不同，因此最好在实际或模拟实际的使用中进行确认。
c) 直流继电器尽量使用矩形波控制，交流继电器尽量使用正弦波控制。
d) 为了保持继电器的性能，请注意不要使继电器掉落或受到强冲击。
掉落后的继电器建议不再使用。
e) 继电器尽量使用于常温常湿，灰尘和有害气体少的环境中。
有害气体包括含硫类、硅类和氧化氮类等等的气体。
f) 对于磁保持继电器，在使用前应先根据需要将置于动作或复归位置。
线圈施加电压时要注意极性、脉冲宽度。
g) 对于极化继电器，请注意其线圈电压的极性(＋、－)。
除此之外还有其它注意事项，以下将大致参照“表2继电器的选用原则”的顺序逐一说明。
1.触点的注意事项触点是继电器中最重要的结构件，触点的使用寿命受触点材料、触点上的电压及电流值（特别是接通时及断开时的电压、电流波形）、负载种类、切换频率、环境情况、接触形式、触点回跳现象等的影响，触点失效多以触点的材料转移、粘连、异常消耗、接触电阻増大等故障现象出现，使用时需要注意。
为更好的使用继电器，请参考以下记述的有关触点的注意事项。
1.1 负载：一般在产品说明书中记载了阻性负载的大小，但只有这些是不够的，应该在实际的触点电路里进行试验确认。
产品说明书中记载的最小负载并非继电器可以可靠切换的标准下限值，这个值由于通断频率、环境条件、被要求的接触电阻的变化、绝对值的不同，可靠程度是不同的。
1.1.1 电压：触点电路的电压，在断开感性电路时存在大于电路电压的反向电压，该电压越高能量越大，导致触点的消耗量和材料转移量也增大，所以需要注意继电器触点所控制负载的类型和大小。
同样电流下，继电器能可靠切换的直流(DC)电压值要比交流(AC)电压值要低得多，因为交流电流存在零点（电流为零的点），产生的电弧容易熄灭，而对于直流，产生的电弧只能在触点间间隙达到一定值以后熄灭，使得电弧持续的时间较交流情况变得更长，加剧触点的消耗和材料转移。
1.1.2 电流：触点闭合和断开时冲击电流对触点的影响很大。
例如负载为电动机或者指示灯的时候，闭合时的冲击电流越大，触点的消耗量和材料转移量就越多，更易导致触点粘接而不能断开，请在实际使用时进行确认。
1.2 使用上的注意事项：指接触的触点间电阻和与触点相连的簧片及引出端的导体电阻之和的总电阻。
一般以“m*”表示。
除非说明书中另有说明，一般触点负载小于1A的继电器用6Vd.c.，0.1A测量接触电阻，触点负载大于1A的继电器用6Vd.c.，1A测量接触电阻。
1.2.1 避免同一继电器既通断大负载又通断小负载：因为通断较大负载时易产生触点飞溅物，它们会附着于通断微小负载的触点上，导致触点故障，因此，请避免同一继电器既通断大负载和又通断小负载。
若不得不这样使用时，在安装时请将通断微小负载的触点置于通断较大负载的触点的上方，但继电器的可靠性会受到影响。
1.2.2 两组触点并联的注意事项：两组触点并联时可以提高接通的可靠性，但不能提高负载的能力，因为两组触点不可能同时打开或闭合。
1.2.3 关于触点动作与交流负载相位同步的问题：继电器触点动作与所切换负载的交流电源相位同步时，如果触点总是在负载电压较高时接通或断开，如图4，会增加触点的粘接或材料转移，从而引起继电器过早失效，请在实际使用中确认是否用随机相位通断。
用计时器、微型计算机等驱动继电器时，有电源相位同步的情况。
图41.2.4 高温下的电耐久性：继电器在高温下使用时，电耐久性会比常温下使用要低，所以请在实际使用中进行确认。
1.2.5 多组触点与负载的连接：在有多组触点时，请把触点尽量排列在电源的同一极，负载在电源的另一极，如图5(a)，这样可以防止触点与触点间存在电压差造成触点间短路的可能。
避免象图5(b)那样接线。
图51.2.6 应避免因触点粘接、电弧导致的短路：在电路中，应考虑以下几点(参见图6)：1) 一般继电器的触点间隙都比较小，应考虑到可能由于触点间电弧引起短路的情况。
请不要使用图6(b)的电路。
推荐使用图6(a)所示电路，并在触点Con1和Con2动作之间设定一定的间隔时间。
2) 应考虑在触点间粘接或错误动作造成短路时，也不应产生过电流，造成电路超负荷或烧损。
3) 注意不要使用图6(d)所示的用两组转换触点构成电动机正、逆转电路。
推荐使用图6(c)所示电路，并在触点Con1和Con2动作之间设定一定的间隔时间。
图61.2.7 避免触点组间短路：由于电气控制设备的小型化使得控制用元器件也趋于小型化，因此在使用有多组触点继电器时，请注意负载的种类及各组触点间的电压差情况，推荐各组触点间最好不要存在过大的电压差，以避免触点组间短路。
1.2.8 使用长导线时的注意点：在继电器触点电路中，使用数十米以上的长导线时，由于导线内有寄生电容量存在，会产生冲击电流，请在触点电路上串联电阻(约10Ω ~ 50Ω)，如图7。
图71.2.9 磁保持继电器触点的注意事项：在出厂时，一般磁保持继电器均设置为复归状态，但在运输时或继电器安装时由于受到冲击等可能会变为动作状态，所以建议使用时(电源接入时)根据需要把它设置为必要的状态。
1.3 触电保护1.3.1 冲击电流和反向电流：接通电动机、电容、螺线管和灯负载时，会引起数倍于稳态电流的冲击电流。
断开螺线管、电动机、接触器等感性负载时，会引起数百 ~ 数千伏的反向电压。
一般常温常压下空气的临界绝缘破坏电压是200 ~ 300V，所以如果反向电压超过此值的时候，在触点间就会产生放电现象。
冲击电流和反向电压均会使触点受到很大损害，明显缩短继电器的使用寿命，因此适当的使用触点保护电路，可以提高继电器的使用寿命。
1.3.2 触点的材料转移现象：触点的材料转移现象是指一方的触点材料转移到另一方的触点上，材料转移严重时肉眼可见触点表面的凹凸情况，如图8，这种凹凸易造成触点粘接。
图 8一般，触点的材料转移是由于大电流的单向流动或者容性负载的冲击电流造成，多发生在直流电路，一般表现为阳极凸、阴极凹的形状。
因此适当使用触点保护电路、或使用抗材料转移较好的AgSnO触点，可缓解触点的材料转移现象。
对于大容量的直流负载（数A ~ 数十A），必须在实际应用中试验确认。
1.3.3 触点的保护电路：一般感性负载比电阻性负载更容易使触点受到损伤，如果使用适当的保护电路可以使感性负载对触点的影响与电阻性负载基本相当，但请注意如果不正确使用，可能会产生反效果。
表11是触点保护电路的代表性例子。
表111.3.4 安装保护元件时的注意事项：在安装二极管、C-R、压敏电阻等保护元件时，必须在负载或者触点的旁边安装。
如果距离过远，保护的效果将会不理想。
推荐在50cm以内安装。
2. 线圈的注意事项给线圈施加额定电压是使继电器的工作正常的基础。
仅施加超过动作电压的电压时，继电器虽然可以工作，但是考虑到电源电压变动、温升等引起的变化，会影响继电器的正常工作，所以必须向线圈施加额定电压。
2.1 类型2.1.1 交流动作型（以下简称为AC型）：一般AC型继电器的工作电压基本上都是50Hz (或60Hz)的工频电压，建议尽量选用产品说明书上所列出的标准电压规格的产品，如果需要其它电压规格时，请与宏发技术人员联系确定。
对于AC型继电器，因伴有涡流损失、磁滞损失和线圈效率降低等因素，所以其温升一般比DC型高。
在超出额定电压±10%时，易产生蜂鸣声，所以请注意电源电压的变动。
对于AC型继电器，线圈断电时，供电回路中不能有残留的直流分量电压，否则有可能导致继电器不能正常释放。
而且残留的交流分量电压尽可能接近0VAC，否则有可能导致继电器产生蜂鸣声。
2.1.2 直流工作型（以下简称为DC型）：一般DC型继电器分多为电压驱动型，建议尽量选用产品说明书上所列出的标准电压规格的产品，如果需要其它电压规格时，请与宏发技术人员联系确定。
请确认说明书上各继电器线圈的电压极性，如果附加了抑制用二极管或显示用器件时，一旦线圈的电压接反，会引起继电器动作不良，或附加器件动作不正常，甚至会引出电路短路，请注意。
另外，对于极化继电器，如果线圈上施加的电压的极性与说明书规定的相反，则继电器不会工作。
2.2 线圈输入电源2.2.1 交流线圈的输入电源：：为了使继电器稳定工作，请向线圈施加额定电压。
如果向线圈施加(连续施加)不能使继电器完全动作的电压时，线圈会异常发热，致使线圈异常损耗。
AC型继电器的电源电压最好是正弦波形(sine curve)，因为在正弦波形的情况下交流线圈能较好的抑制蜂鸣声，如果波形失真或畸变时，则这种抑制功能不能得到很好的发挥。
图9显示了几种常见波形的例子。
图9如果在继电器的驱动电路上连接有电动机、螺线管、变压器等器件，当这些器件工作时，继电器线圈上的电压会降低，导致继电器的触点会发生抖动，从而引起触点的粘接、异常损耗、或不通。
使用小型变压器时或没有充裕容量的变压器做电源而配线又较长时，或家庭用、商店用等配线较细时，也会出现类似线圈电压降低的现象。
如果发生类似故障，请使用同步示波器等进行检测和正确调整。
如果采用电动机等变动较大的负载，请根据用途将线圈的驱动电路和电力电路分开。
如果交流继电器不能稳定工作时，可将交流变换为直流，然后选用适当的直流继电器。
2.2.2 直流线圈的输入电流：为了稳定工作，DC型继电器的线圈两端所加电压推荐使用波纹变化率小于±5%的线圈额定电压，否则继电器会工作不稳定，引起触点的粘接或异常损耗，特别是在继电器的驱动电路上连接有电动机、螺线管、变压器等器件时，这种情况更明显。
作为DC型继电器的电源，有蓄电池、带滤波电容的全波(如图10)或者半波整流电路等，这些不同的电源种类会影响继电器的动作特性，所以请在实际使用中进行试验确认。
图102.3 线圈的最大允许电压：线圈的最大允许电压除了受限于线圈温升和线圈漆包线绝缘层材料的耐热温度(一旦超出耐热温度，线圈会发生局部短路，甚至烧坏)之外，还受到绝缘材料的热变形、老化的影响。
特别是不能损坏其它机器、危害人体安全或引起火灾，因此要限制在一定的范围之内。
所以请不要超出说明书中规定的值。
最大允许电压是可以加到继电器线圈上的电压的最大值，而不是允许连续施加的值。
2.4 线圈温升2.4.1 温升：在继电器动作过程中，线圈会发热使其温度升高。
一般在接通时间为2分种以下的脉冲电压下使用时，线圈温升值与接通(ON)时间、及接通与断开(OFF)的比例有关，各种继电器基本相同，参见表13。
