电气火灾监控系统介绍
电气火灾监控系统
电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。
它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。
电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。
电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。
漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。
电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。
系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。
有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。
电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。
监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。
电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。
电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。
系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。
6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。
此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。
6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。
电气火灾监控系统分类及组成
电气火灾监控系统分类及组成电气火灾监控系统由电气火灾监控器、电气火灾监控探测器和火灾声警报器组成，能在电气线路、该线路中的配电设备或用电设备发生电气故障并产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生，因此具有很强的电气防火预警功能。
一、系统分类1.电气火灾监控探测器的分类（1）电气火灾监控探测器按工作方式分类①独立式电气火灾监控探测器，即可以自成系统，不需要配接电气火灾监控设备；②非独立式电气火灾监控探测器，即自身不具有报警功能，需要配接电气火灾监控设备组成系统。
（2）电气火灾监控探测器按工作原理分类①剩余电流保护式电气火灾监控探测器，即当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形且其有效值呈缓慢变化的剩余电流，当该电流大于预定数值时即自动报警的电气火灾监控探测器。
②测温式（过热保护式）电气火灾监控探测器，即当被保护线路的温度高于预定数值时，自动报警的电气火灾监控探测器。
③故障电弧式电气火灾监控探测器，即当被保护线路上发生故障电弧时，发出报警信号的电气火灾监控探测器。
2.电气火灾监控设备的分类电气火灾监控设备按系统连线方式分类为：（1）多线制电气火灾监控设备，即采用多线制方式与电气火灾监控探测器连接。
（2）总线制电气火灾监控设备，即采用总线(一般为2～4根)方式与电气火灾监控探测器连接。
二、系统适用场所电气火灾监控系统适用于具有电气火灾危险场所，尤其是变电站、石油石化、冶金等不能中断供电的重要供电场所的电气故障探测，在产生一定电气火灾隐患的条件下发出报警信号，提醒专业人员排除电气火灾隐患，实现电气火灾的早期预防，避免电气火灾的发生。
三、系统组成电气火灾监控系统是火灾自动报警系统的独立子系统，属于火灾预警系统。
电气火灾监控系统的组成如图3-9-11所示。
图3-9-11电气火灾监控系统组成示意图1．电气火灾监控器电气火灾监控器用于为所连接的电气火灾监控探测器的供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
电气火灾监控系统工作原理
电气火灾监控系统工作原理
电气火灾监控系统是指采用一定的技术手段和设备，对电气设备和线路中出现的火灾或潜在的火灾进行实时监控和预警的系统。
其工作原理是通过感知电气设备和线路中的电气参数变化，如电流、电压、温度等，通过预设的算法进行分析和判断，当发现异常情况时，发出报警信号，同时对异常设备进行控制和保护。
电气火灾监控系统主要由传感器、控制器、报警器、监控软件等组成。
传感器用于采集电气参数数据，并将数据传输给控制器。
控制器对数据进行处理和分析，判断是否出现异常情况，若发现异常，则通过报警器发出警报信号。
同时，控制器还可以对异常设备进行控制和保护，如切断电源等。
监控软件可以实现远程监控和数据记录等功能。
在实际使用中，电气火灾监控系统能够实时监测电气设备和线路的状态，预防因电气设备故障引发的火灾事故，提高电气设备的可靠性和安全性。
同时，还能够对设备进行实时控制和保护，避免因设备故障导致的生产停机和损失。
因此，电气火灾监控系统在工业生产、商业建筑、公共设施等领域都有广泛的应用。
- 1 -。
电气火灾监控系统介绍
电气火灾监控系统介绍电气火灾监控系统是一种集电气信息采集、报警、数据分析和远程监控为一体的综合性安全监控系统。
它利用先进的传感器技术和数据处理算法，实时监测电气设备的温度、电流、电压、电机运行状态等参数，通过预设的阈值判断是否存在火灾隐患，并及时发出警报。
该系统能有效降低电气火灾的风险，提高消防安全的可靠性和可操作性。
电气火灾监控系统主要由以下几部分组成：传感器、数据采集装置、数据处理系统、报警设备和远程监控系统。
其中，传感器负责实时监测电气设备的各种参数，如温度传感器监测温度变化、电流传感器监测电流大小等。
数据采集装置负责将传感器采集到的数据进行处理和存储，并将数据传输到数据处理系统。
数据处理系统通过一系列的算法和模型对采集到的数据进行分析，并根据预设的阈值判断是否存在火灾隐患。
当系统判断存在火灾隐患时，报警设备会发出声光报警信号以及相关位置信息，以便人员迅速处置。
远程监控系统可以实时对电气设备进行监控和管理，让管理人员可以随时了解设备状态，并在出现故障或火灾隐患时迅速做出反应。
1.实时监测：系统能够实时采集电气设备的各种参数，监测设备的运行状态和火灾隐患，及时发出警报，有效避免火灾的发生。
2.高精度度：系统采用先进的传感器技术，能够高精度地监测电气设备的温度、电流等参数，准确识别火灾隐患。
3.高可靠性：系统采用多重重保护措施，如防尘、防水、防爆设计，保证了系统的可靠性和稳定性。
4.多重报警方式：系统设备报警设备采用声光报警的方式，并可通过手机短信、邮件等多种方式及时通知相关人员，确保报警信息能够及时传达。
5.远程监控：系统可以通过云平台实现远程监控，管理人员可以随时随地对电气设备进行监控和管理，大大提高了管理效率和便捷性。
6.数据分析：系统采集到的数据可以进行全面的统计和分析，为管理人员提供决策支持和优化设备运行的参考。
7.扩展性：系统采用模块化设计，可以根据实际需求进行扩展和升级，满足不同规模和复杂度的电气设备监控需求。
电气火灾监控系统及应用
电气火灾监控系统及应用简介电气火灾是一种因电气设备或电气线路故障而引起的火灾。
在工业生产、商业建筑和住宅等领域，电气设备的使用已经广泛普及，因此电气火灾的风险也日益增加。
为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。
电气火灾监控系统是一种采用现代化技术的智能监控系统，旨在实时监测电气设备的状态并及时报警。
它可以通过传感器和监测设备检测电气设备的温度、电流、电压等参数，当监测到异常情况时，系统会自动触发报警并采取相应的应急措施。
传感器传感器是电气火灾监控系统中最为关键的部件之一。
常见的传感器包括温度传感器、电流传感器、电压传感器等。
这些传感器能够将电气设备运行时的各项参数转化为电信号，并传送给监控设备进行分析和处理。
监控设备监控设备是电气火灾监控系统的核心局部，它负责接收传感器传递过来的信号并进行处理。
监控设备通常配备有高性能的微处理器和专用的监控软件，能够实时监测电气设备的参数，并根据预设的规那么进行分析和判断。
一旦监测到异常情况，监控设备会触发报警并采取相应的措施。
报警装置是电气火灾监控系统的重要组成局部，它能够通过声光信号或其他方式及时向相关人员发出警报。
常见的报警装置包括喇叭、闪光灯、短信通知等。
报警装置的设置位置应根据实际情况进行合理布置，以便及时引起人们的注意并采取应急措施。
控制中心控制中心是电气火灾监控系统的指挥中枢，它负责对监测设备和报警装置进行集中管理和控制。
通过控制中心，相关人员可以随时查看电气设备的运行状态和报警信息，并及时采取相应的处理措施。
控制中心通常配备有显示屏、报警记录仪和通信设备，以方便与外部联系和数据记录。
电气火灾监控系统广泛应用于各种工业生产、商业建筑和住宅等场所。
以下是几个常见的应用领域：工业生产在工业生产过程中，大量的电气设备被使用。
电气火灾可能会给工厂的生产造成严重影响，甚至导致生命财产损失。
因此，工业生产是电气火灾监控系统的重要应用领域之一。
电气火灾监控系统知识大全

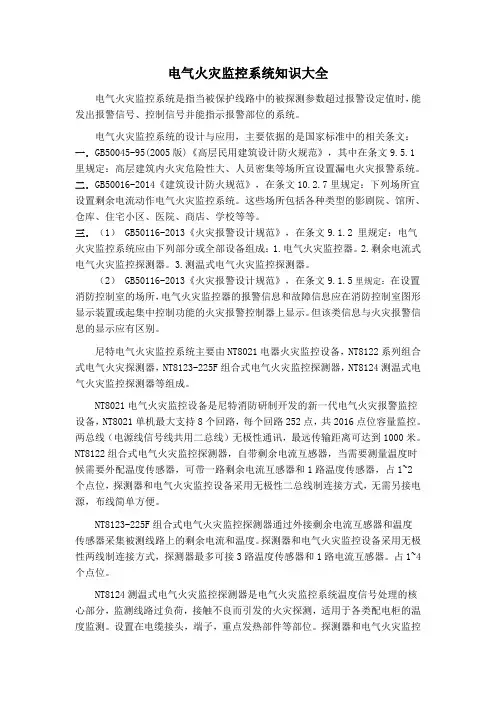

电气火灾监控系统知识大全电气火灾监控系统是指当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。
电气火灾监控系统的设计与应用，主要依据的是国家标准中的相关条文：一．GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定：高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
二．GB50016-2014《建筑设计防火规范》，在条文10.2.7里规定：下列场所宜设置剩余电流动作电气火灾监控系统。
这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。
三．（1） GB50116-2013《火灾报警设计规范》，在条文9.1.2 里规定：电气火灾监控系统应由下列部分或全部设备组成：1.电气火灾监控器。
2.剩余电流式电气火灾监控探测器。
3.测温式电气火灾监控探测器。
（2） GB50116-2013《火灾报警设计规范》，在条文9.1.5里规定：在设置消防控制室的场所，电气火灾监控器的报警信息和故障信息应在消防控制室图形显示装置或起集中控制功能的火灾报警控制器上显示。
但该类信息与火灾报警信息的显示应有区别。
尼特电气火灾监控系统主要由NT8021电器火灾监控设备，NT8122系列组合式电气火灾探测器，NT8123-225F组合式电气火灾监控探测器，NT8124测温式电气火灾监控探测器等组成。
NT8021电气火灾监控设备是尼特消防研制开发的新一代电气火灾报警监控设备，NT8021单机最大支持8个回路，每个回路252点，共2016点位容量监控。
两总线（电源线信号线共用二总线）无极性通讯，最远传输距离可达到1000米。
NT8122组合式电气火灾监控探测器，自带剩余电流互感器，当需要测量温度时候需要外配温度传感器，可带一路剩余电流互感器和1路温度传感器，占1~2个点位，探测器和电气火灾监控设备采用无极性二总线制连接方式，无需另接电源，布线简单方便。
电气火灾监控系统的工作原理
电气火灾监控系统的工作原理电气火灾监控系统是一种用于预防和监测电气火灾的设备，它可以及时发现电气火灾隐患并提供报警，以保护人们的生命财产安全。
该系统的工作原理主要包括火灾检测、信号传输和报警处理三个步骤。
火灾检测是电气火灾监控系统的核心功能之一。
它通过感应器或探测器来监测火焰、烟雾、温度等火灾指标。
其中，火焰探测器利用红外线或紫外线传感器来检测火焰的辐射能量，当探测到火焰时，系统会立即发出警报。
烟雾探测器则通过光电或离子化传感器来检测空气中的烟雾微粒，一旦探测到烟雾，系统也会发出警报。
温度探测器则可以检测电气设备或线路的温度变化，当温度超过设定的阈值时，系统会自动报警。
通过多种火灾检测手段的组合应用，系统可以提高火灾检测的准确性和可靠性。
信号传输是电气火灾监控系统的重要环节。
一旦火灾检测到火源或烟雾，系统会立即将信号传输到中央控制室或者消防部门。
通常，系统会采用有线或无线的方式进行信号传输。
有线传输可以通过电缆或光纤等介质进行，它具有传输速度快、抗干扰能力强等优点。
无线传输则通过无线信号传输设备，具有灵活性和便捷性。
无论采用哪种传输方式，系统都会保证信号的及时传输和准确性，以便及时采取措施进行火灾扑救。
报警处理是电气火灾监控系统的最终目的。
一旦系统接收到火灾信号，它会立即启动报警装置，如声光报警器、电话自动拨号报警等，提醒人们火灾的发生。
同时，系统还会将火灾信号传输到中央控制室或消防部门，以便相关人员及时处理。
在接收到报警信号后，中央控制室或消防部门会迅速组织人员前往现场进行火灾扑救，以减少火灾的损失。
总结起来，电气火灾监控系统的工作原理包括火灾检测、信号传输和报警处理三个步骤。
通过火焰、烟雾和温度等传感器的监测，系统可以及时发现火灾隐患并提供报警。
然后，系统通过有线或无线的方式将火灾信号传输到中央控制室或消防部门。
最后，系统通过报警装置提醒人们火灾的发生，并通知相关人员进行火灾扑救。
电气火灾监控系统的工作原理可以有效地预防和监测电气火灾，保护人们的生命财产安全。
电气火灾监控系统
电气火灾监控系统电气火灾监控系统(由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器三部分组合而成)主要解决的是对电气火灾的预防和控制。
隔离故障线路，重要性质负荷线路报警等。
实时提供火灾监控探测器对配电线路、配电设备和大型用电设备所监测的数据采集和传输。
电气火灾监控器安装位置1、高压电缆、绕组、母线排、变压器高低压侧、隔离开关、开关柜、环网柜、互感器、电抗器、刀闸、断路器等高电压大电流设备的接头、触点、触壁、进出线等部位。
2．应在电力总配电箱进线处设置监控器：3．建筑物内人员密集场所和歌舞、娱乐、放映、游艺场所的配电箱进线处设置监控器；4．配电室重要负荷(消防、安防、大型计算机房、通讯机房等)低压出线回路设置监控器等；电气火灾监控系统设计1．明确保护对象的配电系统组成和接地型式；2．电气火灾监控系统信号采集由无线的传感器和接收器定期发射和接收信号、实时记录数据，当温度超过设定温度，系统会以短信通知、语音报警等多种方式通知。
3．系统应有自动和远程手动两种触发装置：4．系统功能主要以监控对象的报警为主。
如确实需要触发控制时应以手动触发为主；5．系统容量应留有一定的裕量。
配电线路和设备的温度报警配电线路和大型用电设备除有漏电监控报警外，还应根据负荷运行情况和线路敷设的环境因素，设温度监测报警，如在电气竖井内设置温度监控器动态检测电缆和插接式母线温升情况。
配电设备的温度报警主要对干式变压器设置高温报警．以上报警信号送至电气火灾监控系统。
选用温度报警方式时，应根据线路和设备所提供的耐热特性及允许温升的资料设定温度报警参数．其值一般规定为小于允许耐热温度5℃。
电气火灾监控系统的设备性能要求1．可探测泄漏电流信号：2．可探测电气联接点处温度信号：3．报警电流值应可调；4．具有自动巡检功能；5．具有发出声光报警．准确报出探测点地址，并监视探测点的变化．打印故障报表功能：6．储存各种故障及操作试验信号，信号储存时间不应少于12个月：7．系统监控主机应有良好的兼容性。
电气火灾监控系统标准
电气火灾监控系统标准电气火灾监控系统是指针对电气设备可能发生的火灾危险，采用先进的监控技术和设备，进行全面、实时的监测和预警，以及对火灾进行有效控制和应急处理的系统。
电气火灾监控系统的标准是保障其正常运行和有效应对火灾风险的重要保障，对于确保电气设备和人员的安全具有重要意义。
本文将对电气火灾监控系统的标准进行详细介绍。
首先，电气火灾监控系统应符合国家相关标准和规定，包括但不限于《建筑电气设计规范》、《建筑电气工程施工及验收规范》等。
在设计、安装、使用和维护过程中，应严格按照国家标准执行，确保系统的可靠性和稳定性。
其次，电气火灾监控系统应具备全面的监测能力，包括对电气设备的温度、电流、电压等参数进行实时监测，并能够及时发现异常情况。
同时，系统应能够对设备周围的环境进行监测，如温度、湿度等，以及对可能引发火灾的因素进行监测，如短路、过载等。
监测数据应能够准确、全面地反映设备和环境的状态，确保系统能够及时发现潜在的火灾风险。
另外，电气火灾监控系统应具备可靠的预警和报警功能。
一旦监测到设备或环境出现异常情况，系统应能够及时发出预警信号，并能够通过声光报警装置、手机短信、邮件等方式通知相关人员。
预警信息应包括异常情况的具体位置、性质和严重程度，以便相关人员能够迅速做出反应。
此外，电气火灾监控系统还应具备有效的控制和应急处理能力。
一旦发生火灾，系统应能够自动启动灭火装置，如喷淋系统、灭火器等，以最大程度地减少火灾对设备和人员的损害。
同时，系统还应能够提供详细的火灾报警信息，包括火灾位置、火势大小等，以便消防人员能够及时到达现场进行灭火。
最后，电气火灾监控系统的标准还应包括系统的维护和管理要求。
系统的日常维护和定期检查是确保系统正常运行的重要保障，应有详细的维护计划和记录。
此外，系统的管理要求也应包括相关人员的培训和考核，以及系统操作规程的制定和执行。
总之，电气火灾监控系统的标准是确保系统正常运行和有效应对火灾风险的重要保障，应符合国家相关标准和规定，具备全面的监测能力、可靠的预警和报警功能，以及有效的控制和应急处理能力。
电气火灾监控报警系统
电气火灾监控报警系统电气火灾监控报警系统的介绍与作用引言：电气火灾是指由于电器设备、电力线路等电气设施、设备接触火源或者电气设备自身故障引起的火灾。
由于电气设备广泛应用于各个领域，如工厂、商业建筑、住宅区等，电气火灾监控报警系统变得至关重要。
本文将介绍电气火灾监控报警系统的作用、工作原理和应用场景。
一、电气火灾监控报警系统的作用1. 提前发现火灾风险：电气火灾监控报警系统能够实时监测电气设备的工作状态，一旦发现异常情况，如电路过载、短路等，系统将立即报警，提醒相关人员及时采取措施，避免火灾的发生。
2. 快速定位火灾点：电气火灾监控报警系统通过传感器和监控设备，能够准确定位火灾点的位置，帮助消防人员迅速处置火灾，降低火灾造成的损失。
3. 实时报警及处理：当电气火灾监控报警系统检测到火灾风险时，会立即发出声光报警信号，并将报警信息传输到控制中心。
同时，系统还可以根据预设的应急程序，自动执行灭火装置开启、设备断电等操作，以最大程度地控制火势蔓延。
二、电气火灾监控报警系统的工作原理电气火灾监控报警系统主要由传感器、控制器及监控设备组成。
传感器负责监测电气设备的电流、电压、温度等参数，一旦检测到异常情况，将信号传输给控制器。
控制器收到信号后，将触发报警装置，同时将报警信息发送给监控设备及相关人员。
传感器的选择十分重要，不同类型的传感器适用于不同的场景。
如烟雾传感器适用于监测电气设备周围的烟雾浓度，温度传感器适用于监测电气设备温度的变化等。
传感器的准确性和灵敏度直接影响着系统的性能。
控制器是整个系统的核心，负责接收传感器的信号，并根据预设的逻辑判断是否触发报警和应急措施。
控制器还可以与其他系统进行联动，如与建筑自动化系统联动，自动关闭电源，切断电路。
监控设备主要用于记录电气设备的运行状态和报警信息，以供后续分析和研究。
同时，监控设备可以与消防系统、安全系统等进行联动，实现多系统的协同工作。
三、电气火灾监控报警系统的应用场景1. 工业领域：在工厂、仓库等大型场所中，电气设备密集，火灾风险较高。
电气火灾监控系统
电气火灾系统1．系统构成系统主要由GST-DH9200剩余电流式电气火灾监控探测器、DH-GSTN5300剩余电流式电气火灾监控探测器、DH-GSTN5100剩余电流式电气火灾监控探测器、GST-DH9501系列电气火灾监控探测器、DH-GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-DH9600隔离器、GST-DH9000电气火灾监控设备及GST-DH9300电气火灾监控图形显示系统等产品构成。
参GST电气火灾监控系统示意图介绍。
剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流，当剩余电流达到报警设定值时，通过总线将报警信息传送给电气火灾监控设备。
探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备。
GST-DH9600隔离器是保护系统总线正常工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行。
GST-DH9000电气火灾监控设备是电气火灾监控系统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
GST-DH9300电气火灾监控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。
2．工作原理2.1防火原理：电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看：（1）安装、接线不当造成的相间短路；（2）环境潮湿、进水导致的相间短路；（3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾；（4）机械损伤、绝缘老化造成线路漏流，漏流导致局部高温、电弧或电火花导致电气火灾。
从产生电气火灾发生的机理看主要有故障部位局部长时间发热，造成绝缘进一步下降，最终造成线路短路，导致火灾；另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。
电气火灾监控系统
2、设备组成
• 监控系统是由电流互感器、监控探测器、 报警器或控制器构成的电气火灾实时监测 并实施报警或切断电源的装置。
电气火灾监控系统
3、工作原理
• 电流互感器为传感器件，由它提取的漏电信号， 经放大、AC/DC变换、A/D变换、CPU处理后， 送至输出级。输出信号经总线输往监控设备。监 控设备接收的漏电信息经CPU处理后，送往报警 器、显示器、信号输出级。
• 第一个符号 T 表示电力系统中性点直接接 地；第二个符号 T 表示负载设备外露不与 带电体相接的金属导电部分与大地直接联 接，而与系统如何接地无关。在 TT 系统中 负载的所有接地均称为保护接地。
电气火灾监控系统
2、特点
• 1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损 坏而漏电）时，由于有接地保护，可以大大减少触电的危 险性。但是，低压断路器（自动开关）不一定能跳闸，造 成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断， 所以还需要漏电保护器作保护，困此 TT 系统难以推广。 3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工 时、费料。
3 ）第三个字母表示工作零线与保护线的组合关系。 • 如 C 表示工作零线与保护线是合一的，如 TN-C ； • S 表示工作零线与保护线是严格分开的，所以 PE 线称为
专用保护线，如 TN-S 。
电气火灾监控系统
三、TT 方式供电系统
• 1、 TT 方式供电系统 TT 方式是指将电气 设备的金属外壳直接接地的保护系统，称 为保护接地系统，也称 TT 系统。
电气火灾监控系统
电气火灾监控系统
• 2、干线剩余电流检测 • 干线指低压配电线路的主要支路。 • 此种安装方式比较简单，电流互感器安装
LDH系列电气火灾监控系统
LDH系列电气火灾监控系统简介LDH系列电气火灾监控系统是一种用于监测电气设备火灾风险的先进平安监控系统。
它能够实时监测电气设备的温度、电流、电压等参数，并通过智能算法分析，及时检测和报警电气设备的火灾隐患，保障电力系统运行的稳定和平安。
该文档将介绍LDH系列电气火灾监控系统的原理、功能、特点以及应用场景等内容。
原理LDH系列电气火灾监控系统采用了多种传感器和数据采集模块，能够对电气设备的多种参数进行实时监测。
其中，温度传感器能够实时监测电气设备的温度变化，电流传感器能够监测电气设备的电流变化，电压传感器能够监测电气设备的电压变化。
系统通过采集到的数据，利用智能算法进行数据分析和处理，对电气设备的火灾风险进行预测和判断。
一旦检测到电气设备出现较高的温度变化、电流异常波动或电压突变等情况，那么会立即触发报警机制，发出警报并及时通知相关人员进行处理。
功能LDH系列电气火灾监控系统具有以下功能：1.实时监测：系统能够实时监测电气设备的温度、电流、电压等参数。
2.数据分析：系统利用智能算法对采集到的数据进行分析和处理，判断电气设备的火灾风险。
3.报警机制：一旦检测到火灾风险，系统会立即触发报警机制，并发出警报通知相关人员进行处理。
4.数据记录：系统会记录和保存监测数据，方便后续数据分析和检测。
特点LDH系列电气火灾监控系统具有以下特点：1.高精度：系统采用了精确的传感器和数据采集模块，能够对电气设备的参数进行高精度的监测。
2.智能分析：系统利用智能算法对采集到的数据进行分析和处理，能够准确判断火灾风险。
3.及时报警：一旦检测到火灾风险，系统能够立即触发报警机制，发出警报并通知相关人员。
4.易于安装：系统采用模块化设计，安装简便，不需要对电气设备进行大幅改动。
5.良好的扩展性：系统支持多种传感器和数据采集模块的灵巧组合，可以根据实际需求进行扩展和定制。
应用场景LDH系列电气火灾监控系统适用于各种电气设备的监测和防护，特别适用于以下场景：1.电力系统：对发电机、变压器、开关柜等电气设备进行火灾监测和防护。
电气火灾监控系统规范
电气火灾监控系统规范1、系统概述电气火灾监控系统是为了对电气设备运行过程中可能发生的火灾风险进行监控和报警而设计的一种安全监测系统。
其主要功能包括监测电气设备的温度、电流、电压等参数，检测设备是否存在异常情况，并及时发出报警信号，以便及时采取措施防止火灾的发生。
2、系统组成电气火灾监控系统主要由以下几个模块组成：(1) 传感器模块：用于监测电气设备的温度、电流、电压等参数，并将监测结果传输给控制器模块。
(2) 控制器模块：负责接收传感器模块传输的数据，并进行数据处理和分析，当监测结果超过预设阈值时，发出报警信号。
(3) 报警模块：接收控制器模块发出的报警信号，进行声光报警，提醒现场人员注意火灾风险。
(4) 数据存储模块：用于存储传感器模块采集的数据，以便后续分析和查询。
(5) 控制终端模块：用于对电气火灾监控系统进行操作和设置，可以对监测参数和阈值进行调整。
3、系统设计要求(1) 可靠性要求：系统设计应具有高可靠性，能够实时监测电气设备的状态，准确判断是否存在火灾风险，并及时发出报警信号。
(2) 响应速度要求：系统应能够在最短时间内对异常情况进行处理和响应，确保火灾风险得到及时控制。
(3) 易用性要求：系统应具备简洁明了的操作界面，方便操作人员使用，并提供操作指南和用户手册，以便操作和维护人员掌握正确的使用方法。
(4) 安全性要求：系统设计应考虑安全性问题，包括数据传输的安全性、系统运行的稳定性和设备的防火性能等。
(5) 可扩展性要求：系统应具备良好的可扩展性，能够根据实际需要对传感器的数量和位置进行灵活的调整和改变。
4、系统安装与维护(1) 安装要求：系统安装应由专业人员进行，遵循相关的安装规范，确保各个模块之间的连通性和相对位置的准确性。
(2) 维护要求：系统维护应定期进行，包括对传感器进行校准和更换，对控制器进行检查和维修，以确保系统的正常运行和准确监测。
(3) 备份与恢复：系统应定期进行数据备份，并建立完善的数据恢复机制，以防止数据丢失或损坏导致的监测中断。
电气火灾监控系统
电气火灾监控系统介绍电气火灾是指由于电气设备或电气线路故障引发的火灾。
在许多场所，如商业建筑、工厂和住宅区，由于大量电气设备的存在，电气火灾的风险较高。
为了提高火灾安全性，电气火灾监控系统应运而生。
电气火灾监控系统是一种通过监测电气设备和线路，及时发现火灾风险并采取适当的措施来预防火灾的系统。
它可以集成传感器、控制器和警报装置，实现实时监测和警报功能。
工作原理电气火灾监控系统的工作原理包括以下几个步骤：1.传感器监测：安装在电气设备和线路上的传感器会不断地监测电气参数，如电流、电压和温度等。
这些传感器可以通过有线或无线方式与系统连接。
2.数据采集：传感器监测到的数据会被采集并传送到控制器。
控制器可以是一个独立的设备或系统集成在主机中。
3.数据分析：控制器会对传感器采集到的数据进行分析，并根据预设的算法和规则判断是否存在火灾风险。
常见的火灾风险指标包括电流过载、电压波动和温度异常等。
4.警报与控制：当控制器判断存在火灾风险时，会触发警报机制，如发出声音或光线提示。
同时，系统还可以通过控制器与其他设备（如灭火设备、排风设备）进行联动控制，及时采取措施消除火灾风险。
5.数据记录与报告：电气火灾监控系统还可以记录和存储监测数据，并生成相应的报告。
这些数据和报告可以用于事后分析、改进系统性能以及满足监管部门的要求等。
优势电气火灾监控系统具有以下几个优势：1.实时监测：系统能够实时监测电气设备和线路的状态，及时发现潜在的火灾风险，减少火灾造成的损失。
2.高度自动化：系统采用自动化技术，能够自动分析数据并触发相应的警报和控制措施，减少人工干预的需求。
3.联动控制：系统可以与其他设备进行联动控制，如与灭火设备或排风设备进行协作，加大灭火效果和火灾控制能力。
4.数据记录与报告：系统可以记录和存储大量的监测数据，并生成详细的报告，有助于事后分析和改进系统性能。
5.可扩展性：系统可以根据需要进行扩展和升级，以适应不同规模和需求的场所。
电气火灾监控系统详细介绍
电气火灾监控系统详细介绍电气火灾监控系统是一种用于监测电气设备和电气线路的火灾风险，及时感知和响应电气火灾的安全设备。
它利用先进的传感器技术和智能分析算法，能够在火灾发生前及时探测异常情况，提醒人员采取相应的应急措施，有效预防和减少火灾的发生，保障人员和财产的安全。
1.火灾传感器：火灾传感器是电气火灾监控系统的核心部件之一、它能够感知电气设备和电气线路中的温度、电流、电压、短路、漏电等异常情况，并将这些信息传输给监控系统。
常见的火灾传感器有温度传感器、电流传感器、电压传感器、短路传感器和漏电传感器等，在不同的监控场景中选择适合的传感器是很重要的。
2.监控主机：监控主机是电气火灾监控系统的中枢控制器，负责接收和处理来自火灾传感器的信息，对传感器数据进行分析和识别，判断是否存在火灾风险，并及时发出警报。
同时，监控主机还能够存储和管理历史数据，以供后续的分析和查询。
4.远程监控系统：远程监控系统是电气火灾监控系统的扩展功能之一，它能够通过互联网等通信网络实现对电气火灾监控系统的远程监控和操作。
用户可以通过手机、电脑等终端设备，随时随地获取监控系统的工作状态、传感器数据、报警信息等，提供更加便捷、灵活的监控方式。
1.数据采集：火灾传感器会实时采集电气设备和电气线路中的各种参数数据，如温度、电流、电压、短路、漏电等数据。
2.数据传输：传感器将采集到的数据传输给监控主机，通过有线或无线通信方式进行数据传输。
3.数据处理：监控主机对传输过来的数据进行分析和识别，判断是否存在异常情况，并进行相应的处理。
4.报警触发：当监控主机判断存在火灾风险时，触发报警装置发出警报信号，提醒人员采取相应的应急措施。
5.远程监控：用户可以通过远程监控系统随时随地获取监控系统的运行状态和报警信息，并进行操作，提供更加方便、灵活的监控方式。
电气火灾监控系统的应用领域非常广泛，特别是对于电力、化工、石油、冶金、煤矿等高危行业来说尤为重要。
电气火灾监控系统简介PPT课件
提高消防安全意识
宣传教育
通过电气火灾监控系统的宣传和 教育，提高人们对于电气火灾的
认识和重视程度。
培训演练
组织消防安全培训和演练，提高员 工的消防安全意识和自救互救能力。
制度建设
建立健全消防安全管理制度，明确 各级人员的消防安全责任，形成全 员参与的消防安全工作格局。
及时发现并处理电气火灾隐患
快速响应
电气火灾的危害
01
02
03
人员伤亡
电气火灾常常伴随着浓烟、 高温和电击，极易造成人 员伤亡。
经济损失
火灾造成的财产损失巨大， 包括直接财产损失和间接 经济损失。
环境破坏
火灾产生的烟雾和有害气 体对环境造成污染。
02
电气火灾监控系统概述
定义与功能
01 定义
02 实时监测
03 报警功能
04 数据记录
仓库
仓库中储存了大量的易燃物品，一旦发生火灾后果不堪设想。安装电气火灾监控 系统可以实时监测电气线路的运行状态，预防因电气故障引发的火灾事故。
公共设施
学校
学校内的电气设备较多，如教室的投 影仪、电脑等。通过电气火灾监控系 统，可以实时监测电气线路的运行状 态，确保师生的安全。
医院
医院内的电气设备较多，如医疗设备 、照明设备等。为了保障患者的安全 和医疗设备的正常运行，安装电气火 灾监控系统是十分必要的。
系统可以记录历史数据， 方便对电气火灾隐患进行 分析和追溯。
通过物联网技术，实现远 程监控和远程控制，提高 管理效率和响应速度。
系统的组成
01
02
03
04
监控主机
是系统的核心部分，负责接收 各个探测器的数据，进行分析
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气火灾监控系统PPT模板下载：/moban/——产品介绍消防电气事业部主要内容1电气火灾的行业背景1.1 背景介绍1.2 国标及地标介绍概述❑建筑电气火灾作为一种灾害，在经济迅速发展的形势下，给国家财产和人民的生命安全造成的损失也与日俱增。
据统计，80 %以上的火灾为建筑火灾，而电气则是引发建筑火灾的首要因素。
起因❑建筑电气火灾产生的直接原因是多种多样的，如过载、短路 、接触不良、漏电、电弧、雷电或静电等都能引起火灾危害❑2012年全国电气火灾数量占总火灾比重为29.9%，但人员伤亡比重为33.5%，经济损失比重为41.4%。
2010年吉林省吉林市商业大厦火灾, ，造成 19 人死亡、24 人受伤，过火面积 15830 平方米，直接财产损失 1560 万元。
起火原因：电气线路短路2013年上海市沪南路2000号上海农产品中心批发市场发生火灾。
事故目前已造成6人死亡，上十人受伤。
起火原因：电线线路老化❑《高层民用建筑设计防火规范》 GB50045-1995 (2005年修订)❑《建筑设计防火规范》 GB50016—2006❑《火灾自动报警系统设计规范》GB50116-2013❑《电气火灾监控系统设计、安装及验收规范》（地标）❑ 各类建筑的行业标准，如：《民用建筑电气设计防火规范》 JGJ16—2008《住宅建筑电气设计规范》JGJ242-2011《交通建筑电气设计规范》JGJ243-2011《金融建筑电气设计规范》JGJ284-2012《教育建筑电气设计规范》JGJ310-2013《医疗建筑电气设计规范》JGJ312-2013❑ 其他地方设计防火规范《高层民用建筑设计防火规范》 GB50045 9.5 漏电火灾报警系统9.5.1 高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
9.5.2 漏电火灾报警系统通常应具有下列功能：9.5.2.1 探测漏电电流、过电流等信号，发出声光信号报警，准确报出故障线路地址，监视故障点的变化。
9.5.2.2 储存各种故障和操作试验信号，信号存储时间应不少于12 个月。
9.5.2.3 切断漏电线路上的电源，并显示其状态。
9.5.2.4 显示系统电源状态。
《建筑设计防火规范》 GB5001611.2.7 下列场所宜设置剩余电流动作电气火灾监控系统：1 按一级负荷供电且建筑高度大于50.0m 的乙、丙类厂房和丙类仓库；2 按二级负荷供电且室外消防用水量大于30L/s 的厂房（仓库）；3 按二级负荷供电的剧院、电影院、商店、展览馆、广播电视楼、电信楼、财贸金融楼和室外消防用水量大于25L/s 的其他公共建筑；4 国家级文物保护单位的重点砖木或木结构的古建筑；5 按一、二级负荷供电的消防用电设备。
《民用建筑电气设计防火规范》 JGJ16—2008 13.12防火剩余电流动作报警系统13.12.1为防范电气火灾，下列民用建筑物的配电线路设置防火剩余电流动作报警系统时，应符合下列规定：1火灾自动报警系统保护对象分级为特级的建筑物的配电线路，应设置防火剩余电流动作报警系统；2除住宅外，火灾自动报警系统保护对象分级为一级的建筑物的配电线路，宜设置防火剩余电流动作报警系统。
13.12.2火灾自动报警系统保护对象分级为二级的建筑物或住宅，应设接地故障报警并应符合本规范第7.6.5条的规定。
13.12.3采用独立型剩余电流动作报警器且点数较少时，可自行组成系统亦可采用编码模块接入火灾自动报警系统。
报警点位号在火灾报警器上显示应区别于火灾探测器编号。
13.12.4当采用剩余电流互感器型探测器或总线形剩余电流动作报警器组成较大系统时，应采用总线式报警系统。
当建筑物的防火要求很高时，也可采用电气火灾监控系统。
13.12.5 剩余电流检测点宜设置在楼层配电箱(配电系统第二级开关)进线处，当回路容量较小线路较短时，宜设在变电所低压柜的出线端。
13.12.6 防火剩余电流动作报警值宜为500mA。
当回路的自然漏电流较大，500mA不能满足测量要求时，宜采用门槛电平连续可调的剩余电流动作报警器或分段报警方式抵消自然泄漏电流的影响。
13.12.7剩余电流火灾报警系统的控制器应安装在建筑物的消防控制室或值班室内，宜由消防控制室或值班室统一管理。
13.12.8防火剩余电流动作报警系统的导线选择、线路敷设、供电电源及接地，应与火灾自动报警系统要求相同。
1.2 标准介绍《火灾自动报警系统设计规范》GB50116-2013(报批稿) 9.1.6 电气火灾监控系统的设置不应影响供电系统的正常工作，不宜自动切断供电电源。
9.2.1 剩余电流式电气火灾监控探测器应以设置在低压配电系统首端为基本原则，宜设置在第一级配电柜（箱）的出线端。
在供电线路泄漏电流大于500mA 时，宜在其下一级配电柜（箱）设置。
9.2.2 剩余电流式电气火灾监控探测器不宜设置在IT 系统的配电线路和消防配电线路中。
9.2.3 选择剩余电流式电气火灾监控探测器时，应考虑供电系统自然漏流的影响，并选择参数合适的探测器；探测器报警值宜在300mA～500mA范围内。
主要内容2产品介绍1 电气火灾监控系统当被保护线路中被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统，它由电气火灾监控设备、电气火灾监控探测器组成。
2 电气火灾监控设备能接收来自电气火灾监控探测器的报警信号，发出声光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
3 电气火灾监控探测器探测被保护线路中的剩余电流、温度等电气火灾危险参数变化的探测器。
——电气火灾监控设备产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
该系统通过对剩余电流、过电流、过电压和温度信号的采集与监视，实现对电气火灾的早期预防和报警。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域型号Acrel-6000/G监控容量1024点 可扩展外形尺寸2000(H)×600(W)×600(D)主要组成部件计算机工业PC，Core 2 2.66G/1G/320G+键鼠 17″液晶显示器，Windows XPAcrel-6000电气火灾监控软件输入输出模块内置远程智能I/O模块声光报警器内置音箱、LED指示灯、消声按钮、复位按钮备用电源内置1kVA在线式长效型UPS● 柜体式电气火灾监控设备型号Acrel-6000/Q监控容量1024点 可扩展外形尺寸2000(H)×600(W)×600(D)主要组成部件计算机工业PC，Core 2 2.66G/1G/320G+键鼠 17″液晶显示器，Windows XPAcrel-6000电气火灾监控软件输入输出模块内置远程智能I/O模块声光报警器内置音箱、LED指示灯、消声按钮、复位按钮备用电源内置1kVA在线式长效型UPS● 琴台式电气火灾监控设备● 壁挂式电气火灾监控设备型号Acrel-6000/B监控容量≤200点外形尺寸500(H)×400(W)×180(D)主要组成部件计算机8″TFT彩色触摸屏输入输出模块内置远程智能I/O模块声光报警器内置喇叭、LED指示灯备用电源内置2节 12V 7Ah铅酸蓄电池——电气火灾监控探测器装于0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，消除剩余电流等引起的电气火灾隐患。
● 单路剩余电流式电气火灾监控探测器外形型号功能ARCM200BL J1单回路剩余电流监测、3路温度检测、1路继电器输出、LCD显示、RS485/Modbus协议ARCM300J1单回路剩余电流监测、3路温度检测、1路继电器输出、LCD显示、RS485/Modbus协议● 单路剩余电流式电气火灾监控探测器● 多路剩余电流式电气火灾监控探测器外形型号功能ARCM200BL J44回路剩余电流监测、4路继电器输出、LCD显示、RS485/Modbus 协议ARCM300J44回路剩余电流监测、4路继电器输出、LCD显示、RS485/Modbus 协议ARCM200L J88剩余电流监测、2路温度检测、2路开关量输入、2路继电器输出、LCD显示、RS485/Modbus协议● 多路剩余电流式电气火灾监控探测器● 多路剩余电流式电气火灾监控探测器●综合型剩余电流式电气火灾监控探测器（一）外形型号功能ARCM100Z 三相I、U、kW、Kvar、kWh、Kvarh、Hz、cosΦ；视在电能、基波电能、四象限电能计量；单回路剩余电流和温度监测；多路继电器输出、支持消防联动、大屏幕点阵式LCD显示、RS485/Modbus协议ARCM200LI 三相电流、单回路剩余电流和温度监测；两路继电器输出（DO1报警，DO2脱扣）、两路开关量输入（DI1开关反馈、DI2联动）；事件记录、内置时钟；点阵式LCD显示、RS485/Modbus协议●综合型剩余电流式电气火灾监控探测器（二）外形型号功能ARCM200L UI 三相电压、电流、单回路剩余电流和温度监测；两路继电器输出（DO1报警，DO2脱扣）、两路开关量输入（DI1开关反馈、DI2联动）；事件记录、内置时钟；点阵式LCD显示、RS485/Modbus协议ARCM200L Z 三相电压、电流、有功、无功、视在、频率测量；视在电能、四象限电能计量；单回路剩余电流和温度监测；两路继电器输出（DO1报警，DO2脱扣）、两路开关量输入（DI1开关反馈、DI2联动）；事件记录、内置时钟；点阵式LCD显示、RS485/Modbus 协议ARCM200L Z2三相电压、电流、有功、无功、视在、频率测量；视在电能、四象限电能计量；单回路剩余电流和温度监测；两路继电器输出（DO1报警，DO2脱扣）、两路开关量输入（DI1开关反馈、DI2联动）；事件记录、内置时钟；点阵式LCD显示、双路RS485/Modbus协议●综合型剩余电流式电气火灾监控探测器● 与ARCM配套使用剩余电流互感器型号参考额定电流内孔径（mm）AKH-0.66L4516-100AФ45AKH-0.66L80100-200AФ80AKH-0.66L100250-400AФ100AKH-0.66L150450-800AФ150AKH-0.66L2001000A-1250AФ200l典型配置一：群体建筑电气火灾监控系统l典型配置二：单体建筑电气火灾监控系统2.2 方案介绍l典型配置三：单体建筑区域电气火灾监控系统主要内容3常见问题分析1、剩余电流互感器选型互感器穿线必须将A 、B 、C 、N 四根线都穿过型号额定电流/A L4516~100L 80100~250L 100250~400L 150400~800L 200800~1500DCBAE GF H2、误报警原因分析接线错误：未按要求穿线；N线与PE线混淆；检测回路后端 N线与其他回路N线混接，或将PE当N使用。
