风机盘管安装技术交底记录、相关材料、主要机具、施工工艺及质量标准等
商用风机盘管安装技术交底
商用风机盘管安装技术交底概述本文档旨在提供关于商用风机盘管安装的技术交底。
商用风机盘管是一种常见的空调系统组件,正确的安装是确保系统正常运行的关键。
该文档将介绍安装前的准备工作、安装步骤和注意事项。
安装前准备工作在安装商用风机盘管之前,需要进行以下准备工作:1. 确定安装位置:根据设计和需求确定商用风机盘管的安装位置。
考虑到空气流通、排水等因素进行选址。
2. 材料和工具准备:准备安装所需的材料和工具,包括风机盘管、螺丝、支架、密封胶等。
3. 施工人员培训:确保安装人员具备相关知识和技能,能够熟练操作和安装商用风机盘管。
安装步骤按照以下步骤进行商用风机盘管的安装:1. 安装支架:根据设计要求,安装并固定支架,确保其稳固可靠。
2. 连接管道:连接供冷水和回水管道,确保连接牢固,并使用密封胶进行密封,防止漏水。
3. 安装风机盘管:将风机盘管放置在支架上,并使用螺丝将其固定住,确保风机盘管与支架的连接牢固可靠。
4. 连接电源:根据电气图纸的要求,将风机盘管连接到合适的电源,确保电源接线正确无误。
注意事项在进行商用风机盘管安装时,需要注意以下事项:1. 安全操作:安装人员应遵守相关安全操作规范,佩戴个人防护装备,并注意避免意外伤害。
2. 密封处理:在连接管道时,使用密封胶进行密封处理,以确保系统不会出现漏水问题。
3. 系统调试:安装完成后,进行系统调试,确保商用风机盘管运行正常,水循环无渗漏问题。
4. 文件记录:在安装过程中,记录相关操作步骤和细节,以便日后维护和管理。
总结商用风机盘管的正确安装对于空调系统的正常运行至关重要。
准备工作、安装步骤和注意事项都需要严格执行,确保安装操作正确无误。
本文提供了安装技术交底的概述,希望能对相关人员提供帮助和指导。
通风管道安装工程技术交底记录
P——指风管系统的工作压力(Pa)。
③低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量,应为矩形风管规定值的50%;
④砖、混凝土风道的允许漏风量不应大于矩形低压系统风管规定值的1.5倍;
⑤排烟、除尘、低温送风系统按中压系统风管的规定,1-5级净化空调系统按高压系统风管的规定。
2、一般项目
(1)风管的安装应符合下列规定:
1)风管安装前,应清除内、外杂物,并做好清洁和保护工作;
2)风管安装的位置、标高、走向,应符合设计要求。现场风管接口的配置,不得缩小其有效截面;
3)连接法兰的螺栓应均匀拧紧,其螺母宜在同一侧;
8)不锈钢板、铝板风管与碳素钢支架的接触处,应有隔绝或防腐绝缘措施。
(2)无法兰连接风管的安装还应符合下列规定:
1)风管的连接处,应完整无缺损、表面应平整,无明显弯曲;
2)承插式风管的四周缝隙应一致,无明显的弯曲或褶皱;内涂的密封胶应完整,外粘的密封胶带,应粘贴牢固、完整无缺损;
3)薄钢板法兰形式风管的连接,弹性插条、弹簧夹或紧固螺栓的问隔不应大于150mm,且分布均匀,无松动现象;
障碍物已清理,地
墙面已抹灰完毕,
3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定,设备连接器、罩体方位已知的情况下进行。
4、检查现场预留孔洞位置、尺寸应符合图纸要求,每边比实际截面大100mm。
5、作业地点要有相应的辅助设施,如梯子、架子、安全防护、消防器材,并有施工员的技术、质量、安全交底。
6)吊架的螺孔应采用机械加工。吊杆应平直,螺纹完整、光洁。安装后各副支、吊架的受力应均匀,无明显变形。
{生产管理知识}通风管道安装工程技术交底记录

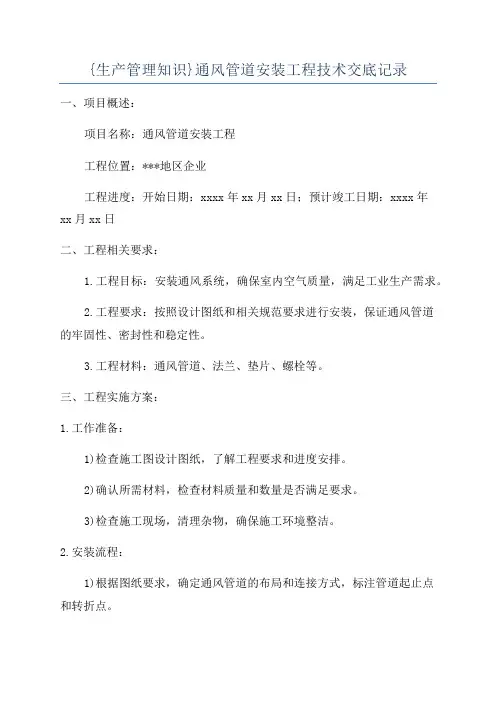

{生产管理知识}通风管道安装工程技术交底记录一、项目概述:项目名称:通风管道安装工程工程位置:***地区企业工程进度:开始日期:xxxx年xx月xx日;预计竣工日期:xxxx年xx月xx日二、工程相关要求:1.工程目标:安装通风系统,确保室内空气质量,满足工业生产需求。
2.工程要求:按照设计图纸和相关规范要求进行安装,保证通风管道的牢固性、密封性和稳定性。
3.工程材料:通风管道、法兰、垫片、螺栓等。
三、工程实施方案:1.工作准备:1)检查施工图设计图纸,了解工程要求和进度安排。
2)确认所需材料,检查材料质量和数量是否满足要求。
3)检查施工现场,清理杂物,确保施工环境整洁。
2.安装流程:1)根据图纸要求,确定通风管道的布局和连接方式,标注管道起止点和转折点。
2)使用钢尺和墨线进行标线,确保管道的位置和方向准确。
3)对管道进行切割、弯曲和焊接等加工处理,确保管道长度和尺寸符合要求。
4)安装法兰连接器,采用螺栓进行固定,确保连接处牢固稳定。
5)进行通风管道的安装,根据布局要求和连接方式进行操作,确保管道的质量和连接的牢固性。
6)设计并安装检修门,以便后期维护与修理。
3.施工注意事项:1)施工过程中,严格按照相关安全规范进行操作,戴好安全帽、手套等个人防护装备。
2)尽量避免管道与其他设备或结构物摩擦和挤压,确保管道表面不受损。
3)安装过程中,使用专用工具进行切割、焊接等作业,确保操作安全和施工质量。
4)在固定管道时,要选择合适的支撑架或支承,确保管道的稳定性和均匀性。
5)完工后,进行管道的试压和检查,确保管道的密封性和质量满足要求。
四、工程交底:1.确定工程任务和目标:根据安装图纸确定安装通风管道的具体要求和工程目标。
2.工期安排:确定工程开始和结束时间,分析工程进度,并确保工期的合理安排。
3.施工方案:根据施工图纸和规范要求,详细阐述通风管道的安装步骤、注意事项和质量要求。
4.安全管理:强调施工过程中的安全注意事项,提醒工人们必须戴好安全帽、手套等个人防护装备,并严格按照相关安全规范操作。
风机盘管安装技术交底
风机盘管安装技术交底编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(风机盘管安装技术交底)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为风机盘管安装技术交底的全部内容。
审核人交底人接受交底人本表由施工单位填写。
一、材料要求1风机盘管的结构型式、安装型式、出口方向、进水位置应符合设计及安装要求。
2设备安装所使用的主料和辅助材料规格、型号应符合设计规定,并具有出厂合格证。
二、主要机具、设备主要机具设备:电锤、手电钻、活扳手、套筒扳手、钢锯、管钳、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
三、作业条件1风机盘管和主、辅材料己运抵现场,安装所需工具己准备齐全,且有安装前检测用的场地、水源、电源。
2建筑结构工程施工完华,屋顶做完防水层,室内墙面、地面抹完。
3安装位置尺寸符合设计要求,空调系统干管安装完毕,接往风机盘管的支管预留管口位置标高符合要求。
四、操作工艺(一)工艺流程:开箱检查→ 电机检查试转→ 表准器水压试验→ 吊架安装→ 风机盘管吊装→ 连接配管→ 检验(二)设备开箱检查。
1风机盘管应有装箱单、设备说明书、产品质量合格证书与产品性能检测报告等随机文件,进口设备还应具有商检合格的证明文件。
2开箱检验应检查每台风机盘管电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3诱导器安装前须逐台进行质量检查,检查的项目如下:(1)各连接部位不能松动、变形和产生破裂等现象。
(2)喷嘴不能脱落和堵塞。
静压箱封头处的缝隙密封材料,不能有裂痕和脱落。
(3)一次风量调节阀必须灵活可靠,并调到全开位置,以方便安装后的系统调试。
(三)风机盘管应逐台进行通电试验检查。
通风管道安装技术交底记录
通风管道安装技术交底记录1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
交底内容:支、吊架间距圆形风管直径或矩形风管长边尺寸水平风管间距垂直风管间距最小吊架数≤400mm 不大于4m 不大于4m 2付400~1000mm 不大于3m 不大于3.5m 2付≥1000mm 不大于2m 不大于2m 2付1、支吊架不得安装在风口、阀门检查孔等处,以免妨碍操作。
吊架不得直接吊在法兰上。
2、保温风管不能直接与支吊架接触,应垫上坚固的隔热材料,其厚度与保温相同,防止产生“冷桥”。
3、聚氯吞烯风管也与钢板风管一样采用支、吊托架,但一般以吊架为主,支架间距按下表的要求制作安装,但需做好以下几点:审核人交底人接受交底人1.本表由施工单位填写,交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
技术交底记录编号08-07-02-002表С2-1工程名称西单汇大厦办公用房9-11装修改造工程交底日期 6月10日施工单位河北建设集团有限公司分项工程名称通风与空调交底提要通风管道安装的机具准备、操作工艺、质量标准等交底内容:矩形风管的长边或圆形承接角钢(mm) 吊环螺栓(mm) 支架最大间距(mm) 管道的直径(mm)≤500 30×30×4 φ8 3.0510~1000 40×40×5 φ8 3.01010~1500 50×50×6 φ10 2.01510~50×50×6 φ10 2.0~3000 60×60×7 φ10 2.0注:1.当支管较长时,则应在靠近干管的一端设置一支架。
通风空调施工技术交底-风机盘管、新风机组安装
3、对职工进行文明施工教育,提高职工素质。
4、施工现场应随时将施工垃圾清理干净,控制施工噪声,设置围挡等。
项目专业技术负责人:
交底人:
接受人:
4、设备的进出口应封闭良好,随机的零部件,应齐全无缺损。供、回水管与风机盘管机组,采用软接头。
5、排水坡度应正确,冷凝水应畅通地流到指定位置,供、回水阀及水过滤器应靠近风机盘管机组安装。
6、风管及风口与风机盘管机组连接处应严密牢固。
五、质量标准及保证措施
1、安装过程中保证同一房间内的风机盘管机组排列整齐,美观。具体吊装位置应与样板间内吊装位置一致。
技术(安全)交底记录
工程名称
施工单位
分项工程名称
风机盘管、新风机组安装
交底日期
交底内容:
一、材料设备要求
1、设备必须具备图纸、产品合格证书,安装使用说明书。
2、设备外观应完好无损,附件应齐全。
3、风机盘管机组吊筋使用φ8圆钢制作,新风机组吊筋使用φ8圆钢制作。
二、施工条件
施工现场应具备满足施工的水源、电源,建筑外围结构已完工。
三、施工工艺流程
确定标高——吊筋制作——设备检查试验——放线——钻孔——吊装
四、施工工艺
1、设备安装前,应进行开箱检查,开箱检查人员可由建设、监理、施工单位的代表组成。
2、风机盘管机组安装前应进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍,不漏为合格。
3、卧式风机盘管应由支、吊架固定,并应便于拆卸和维修。
2、风机盘管冷凝水集水盘要坡向水流出口。
六、成品保护措施
施工过程中加强责任心,注意保护。吊装完毕的风机盘管要有防护措施。
风机盘管安装施工技术交底
风机盘管安装施工技术交底风机盘管安装施工技术交底一、材料要求1、风机盘管具有出厂合格证及质量鉴定文件2、风机盘管结构形式、安装方式、出口方向、进水位置,均应符合设计要求。
3、设备安装所使用材料和辅料材料规格、型号应符合设计规定,并具有出场合格证和相关质量证明文件。
二、主要机具手电钻、活扳手、钢锯、管钳、套丝机、水平尺、活动脚手架等。
三、作业条件1、风机盘管和主、辅材料已运送到施工现场,安装所需的工具准备齐全,并有安装所使用的电源。
2、安装位置、尺寸符合设计要求,空调干管安装完毕,接往风机盘管的支管预留管口位置、标高符合设计要求。
三、工艺流程1、风机盘管应有装箱单、设备说明书、产品质量合格证书和性能检测等报告。
2、开箱检验应检查每台风机盘管电机壳体有无损坏和锈蚀等缺陷。
3、风机盘管应每台进行通电检验试验,机械部分不得摩擦,电气部分不得漏电。
4、风机盘管安装前应进行水压检漏试验,试验压力为工作压力的1.5倍,观察时间为2分钟,不得渗漏。
5、吊装风机盘管吊装平稳、牢固,位置正确。
吊杆不应自由摆动。
吊杆与托盘连接应用双螺母紧固找平赵正,安装高度及坡度应符合设计要求。
6、风机盘管供回水阀及过滤器应靠近风机盘管机组安装。
7、冷热媒水管与风机盘管安装采用金属波纹管,接管应平直,8、风机盘管同冷热媒管道连接,应在管道系统冲洗排污后连接,且热水管口加Y型过滤器。
四、人员分工、职责及应遵守的纪律所有进场施工人员必须严格遵守施工现场的安全制度及各项管理规定,增强安全意识,明确自身职责;班组长在每日施工前必须详细了解施工现场有可能出现的安全隐患,并有针对性地对班组作业人员进行安全交底,及时做好交底记录;班组兼职安全员每日负责安装现场活动平台及辅助工具的安全性能情况,确保施工人员的施工安全;各作业队的临时电工必须做好安装现场的临时用电的安全检查工作,以防漏电。
五、危险源风机盘管在卸车过程中的滑落或滚落;盘管在安装时临时用电私拉乱接及维护的不到位;盘管安装过程中高处作业的空中坠落;作业人员违反安全操作规程造成的伤害等六、风险及预防措施风机盘管在安装过程中可能出现的风险有:人员高处作业时的高空坠落、手持式电动工具的漏电、盘管在安装过程中的掉落、高处作业人员抛丢物品时的人员伤害等;其预防措施包括:人员高处作业时的活动平台必须装有防护栏杆,手持式电动工具在使用前详细检查其安全性能,盘管在安装时安装人员必须细心,相互协调,严禁在安装过程中打闹嬉戏等。
风机安装技术(安全)交底记录
M12
丝
M12
M12
注:螺栓、螺帽、弹簧垫圈等均为符合 GB5781 和 GB93 规定的标准件
项目(专业) 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
工程名称
分项工程名 称
通风空调工程
交底内容:
接受交底人:
施工单位 交底日期
风机安装
鲁 TK-004
2
项目(专业) 技术负责人
拆除。 三.成品保护措施
所有进场设备经检验合格后,运送至指定的位置存放。低洼处设备应采用木方铺垫。 安装后的成品应有防止土建污染的措施。安装好的支吊架不得作为其它用途的受力点。设备端口 应采取临时封闭措施,防止杂物掉入造成叶轮损坏。
项目(专业) 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
4)设备吊装 吊装设备按要求加装厂家配置的弹簧减震器,具体安装方法见下图:
项目(专业) 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
工程名称 分项工程名
称 交底内容:
通风空调工程
施工单位 交底日期
风机安装
鲁 TK-004
2
风机吊装示意图
A 节点大样
项目(专业) 技术负责人
交底人
接受交底人
山东省建设工程质量监督总站监制
技术(安全)交底记录
鲁 TK-004
2
工程名称 分项工程名
称 交底内容:
通风空调工程
施工单位 交底日期
风机安装
风机落地安装
通风机落地安装采用混凝土基础,基础表面应平整,基础与风机底座之间采用橡胶减震器,
空调风机盘管安装技术交底
空调风机盘管安装技术交底1. 简介本文档旨在向所有参与空调风机盘管安装的人员提供技术交底。
安装风机盘管是一个关键而复杂的任务,需要确保正确操作以实现最佳性能和安全性。
2. 安装前准备在进行安装之前,确保已经完成以下准备工作:- 安装地点的环境和条件已经符合要求。
- 所有安装所需的材料和工具已经准备就绪。
- 安装人员已经熟悉了相关的安装手册和说明书。
3. 安装步骤按照以下步骤进行风机盘管的安装:1. 确定安装位置:根据设计要求和实际情况,确定风机盘管的安装位置。
确保位置符合安全和性能要求。
2. 清理安装区域:清理安装区域,确保没有阻碍和杂物,以便进行安装工作。
3. 安装支架:根据设计要求和说明书,正确安装风机盘管的支架。
4. 连接管道:将风机盘管与相应的管道进行连接,确保连接牢固和密封。
5. 连接电源:将风机盘管连接到合适的电源,确保供电正常。
6. 进行测试:在完成安装后,进行必要的测试和检查,确保风机盘管的功能正常并符合要求。
7. 完成安装:安装完毕后,做好相关记录,并清理安装现场。
4. 安装注意事项在进行风机盘管的安装过程中,需要注意以下事项:- 确保遵循安装手册和说明书的要求。
- 确保安装过程中操作规范,避免疏忽和错误。
- 安装人员需具备相关技术和工作经验。
- 在使用电源时,要注意安全操作,避免触电和火灾风险。
- 在安装后进行必要的测试和检查,确保安全和性能要求满足。
5. 安装验收在完成风机盘管的安装后,进行验收工作,包括:- 检查安装是否符合设计要求。
- 测试风机盘管的功能和性能。
- 如有问题或不符合要求的地方,及时纠正和调整。
6. 结论通过本文档的技术交底,安装人员可以了解到风机盘管的正确安装步骤和注意事项。
只有在正确安装和操作的情况下,风机盘管才能发挥最佳性能,并确保使用过程中的安全性。
请安装人员务必遵循本文档提供的指导进行操作。
风管及部件安装施工交底记录(含详细内容)
20xx年10月15日施管表5
20xx年10月15日施管表5
20xx年10月15日施管表5
接收单位
接收人
图3.3.3.4
风管支、吊架制作完毕后,应进行除锈,刷一遍防锈漆。
用于不锈钢、铝板风管的支架,抱箍应按设计要求做好防腐绝缘处理。
防止电化学腐蚀。
设置吊点根据吊架形式设置,有预埋件法、膨胀螺栓法、射钉枪法等。
前期预埋:一般由预留人员将预埋件按图纸坐标位置和支、吊架间距,牢固固定在土建结
技术交底记录
图3.4.1.2
膨胀螺栓法:特点是施工灵活,准确、快速(图3.4.2)
图3.4.2
的风管支管的安装。
其特点同膨胀螺栓,使用时应特别注意安
接收单位
图3.6.2.4
图3.6.3.2
图3.6.3.3
沿法兰粘贴一周后与起端交叉搭接,剪去多余部分(图
图3.7.1
插接式连接:主要用于矩形或圆形风管连接。
先制作连接管,然后插入两侧风管,再用自攻螺
图3.7.3
软管式连接:主要用于风管与部件(如散流器,静压箱侧送风口等)的相连。
安装时,软管两端套在连接的管外,然后用特制软卡把软管箍紧。
风管安装:根据施工现场情况,可以在地面连成一定的长度,然后采用吊装的方法就位;也可以把风管一节一节地放在支架上逐节连接。
一般安装顺序是先干管后支管。
具体安装方法参照表
接收单位
接收人
图3.9.2
~300mm时,应停止起吊,仔细检查倒链或滑轮受力点和捆绑风管的绳索,绳扣是否牢靠,风管的重心是否正确。
没问题后,再继续起吊。
接收单位
接收人。
风机安装技术交底记录
工程名称丰城市文化中心等城市配套服务项目设计采购施工(EPC )总承包工程-丰城市新安菜市场项目 施工单位 南昌长安安全智能技术工程有限公司 分项工程名称风机与空气处理设备安装 交底日期 年 月 日 施工依据《通风与空调工程施工规范》GB50738-2011 交底人交底内容:一 范围本次交底适用于送风,抽风及防排烟系统中风机安装工程。
二 施工准备(1)材料要求1安装所需的材料、设备应具有出厂合格证等相关质量证明文件,进口设备还应具有商检合格的证明。
2设备、材料的名称、型号和规格与图纸要求一致。
3到场设备配件与清单一致,设备及其零、部件不得使其变形、损坏、锈蚀、错乱或丢失。
4其他安装时伸用的相关材料不得有质量缺陷。
(2)主要施工机具:卷扬机、倒链、汾轮、钢丝绳、活动扳手、钢丝钳、线坠、水平尺、水准仪、钢直尺、角尺等。
(3)作业条件1设备经过开箱验收,型号、规格无误,无缺陷,甲方、监理、厂家及施工单位签字验收。
2工程施工前,应具备设计和设备的相关技术文件。
3临时设施、运输道路、照明、消防设施、主要材料和机具及劳动力等,有充分准备,并己作出合理安排。
施工现场无障碍物,所有杂物已清理干净。
4吊式风机要求顶板施工已完成,落地式风机要求土建基础已完成,且强度达到吊装或落地安装的要求。
三 操作工艺:(1)工艺流程:(二)基础验收:1根据设计图纸、产品样本或风机实物对设备基础的外形尺寸、位置、标高及预留孔洞等进行检查,检查是否符合要求。
2风机安装前应在基础表面铲出麻面,以便二次浇注的混凝土或水泥砂浆面层与基础紧密结合。
(三)开箱检查。
1检查风机是否符合设计要求的型号、规格,其质量证明文件、技术文件是否齐全。
2检查风机外露部分各加工面及转子是否发生明显的变形或严重锈蚀、碰伤等,如有上述情况应会同有关单位研究处理。
进、排气口应有盖板严密遮盖,防止尘土和杂物进入。
3风机的叶轮有左旋转和右旋转两种型式,即从电机一端正视,叶轮按顺时针方向旋转的称之为右旋转风机,按逆时针旋转的称之为左旋转风机,风机的出口位置以机壳的出口角度表示.叶轮旋转方向应符合设备技术文件的规定。
风管及部件安装施工交底记录
风管及部件安装施工交底记录一、工程背景为了确保风管及部件安装施工的质量和安全,现进行相关的施工交底。
本工程涉及风管及部件的安装施工,包括风管的铺设、连接以及相关部件的安装等。
二、施工要求1.施工人员必须持有相关的施工资质证书,并具有一定的安装经验;2.施工人员必须熟悉《建筑设计规范》等相关技术规范,并按照规范要求进行施工;3.施工前必须对施工现场进行安全检查,杜绝任何安全隐患;4.施工过程中必须使用符合标准要求的材料和工具,并按照相关要求进行安装。
三、交底内容1.风管材料和规格的选择a.风管的材料一般采用镀锌板,规格根据设计要求确定;b.风管的密封材料采用橡胶密封圈,确保风管的连接牢固。
2.风管的安装要求a.风管安装前必须进行清洁检查,确保风管内无杂物和污垢;b.风管安装时必须保证其水平度和垂直度,避免出现弯曲和变形;c.风管连接处必须采用密封材料进行密封,确保风管的气密性。
3.风管附件的安装要求a.风口的安装位置必须符合设计要求,确保空气流通畅通;b.风口的安装高度、角度等参数必须准确无误;c.风口的调节装置必须灵活可靠,方便调节空气流量。
4.相关设备和工具的使用方法a.使用风道工具时必须掌握正确的使用方法,确保安全;b.使用量具时必须准确测量,避免产生误差;c.使用吊装设备时必须保证安全,严禁超载和翻倒。
施工人员:(姓名)日期:(年月日)一、风管材料和规格的选择根据设计要求,风管采用(材料),规格为(规格)。
二、风管的安装要求1.进行风管安装前,必须进行清洁检查,确保风管内无杂物和污垢。
2.风管安装时,必须保证其水平度和垂直度,避免出现弯曲和变形。
3.风管连接处,必须采用橡胶密封圈进行密封,确保风管的气密性。
三、风管附件的安装要求1.风口的安装位置必须符合设计要求,确保空气流通畅通。
2.风口的安装高度、角度等参数必须准确无误。
3.风口的调节装置必须灵活可靠,方便调节空气流量。
四、相关设备和工具的使用方法1.使用风道工具时,必须掌握正确的使用方法,确保安全。
风机盘管安装施工技术交底
风机盘管安装施工技术交底风机盘管是一种常见的空调设备,其安装施工是确保其正常运行的重要环节。
本文将就风机盘管的安装施工技术进行详细交底,包括材料准备、安装位置选择、连接管道、电气连接等内容。
一、材料准备在进行风机盘管的安装施工前,应提前准备好所需材料,包括风机盘管本体、风机盘管支架、连接管道、电气线缆等。
材料的选择应当符合相关标准,并具备良好的质量和安全性能。
二、安装位置选择在选择风机盘管的安装位置时,首先要考虑到其风力的传递效果和使用的便捷性。
通常情况下,风机盘管应安装在通风良好的位置,远离火源和易燃材料。
同时,要考虑到与其他设备的协调性,以免相互干扰或影响使用效果。
三、连接管道1. 管道设计根据工程需求和风机盘管的空调能力,合理设计连接管道的布置。
管道布置应尽量简洁,避免过长的弯曲和多余的转角,以确保空气流通的效果。
2. 管道材质选择连接风机盘管的管道可以采用不锈钢、铜管等材质,具备良好的耐腐蚀性和导热性能。
在选择管道材质时,还需要根据工程环境和负荷要求来确定。
3. 管道连接连接风机盘管的管道应采用焊接、螺纹连接等方式进行固定。
在连接过程中,要保证连接紧密、牢固,避免管道松动或漏气的情况发生。
同时,还需注意管道的绝缘处理,以防止冷凝水产生。
四、电气连接1. 电气设计根据风机盘管的功率和使用需求,合理设计电气线路和开关面板。
电气设计应符合相关电气安全标准,确保电气连接的安全稳定。
2. 电气线缆选择电气线缆的选择要符合国家标准,并考虑到电气负载的需求。
线缆的敷设应做到整齐有序,避免交叉干扰。
3. 电气连接操作在进行电气连接前,应先确保电源已经切断,并遵守相关安全操作规程。
在进行电气连接时,要注意接线的正确性和牢固性,避免短路或漏电的情况发生。
五、其它注意事项1. 安装施工期间应注意安全,佩戴必要的防护设备,如安全帽、防护手套等。
2. 施工现场应保持整洁,将产生的垃圾和废料及时清理,确保工作环境的整洁和安全。
风机盘管及诱导器安装施工交底记录
技术交底记录2021年10月15日施表5技术交底记录2021年10月15日施表5技术交底记录2021年10月15日施表5附:施工管理的内容主要有:(1)施工的管理者是建筑施工企业。
由业主或监理单位进行的工程项目管理中涉及到的施工阶段管理仍属建设项目管理,不能算作施工项目管理。
(2)施工管理的对象是施工项目。
施工项目管理的周期也就是施工项目的生产周期,包括工程投标、签订工程项目承包合同、施工准备、施工及交工验收等。
(3)施工管理的内容是在一个长时间进行的有序过程之中按阶段变化的。
管理者必须做出设计、提出措施、进行有针对性的动态管理,并使资源优化组合,以提高施工效率和施工效益。
(4)施工管理要求强化组织协调工作。
施工活动中往往涉及到复杂的经济关系、技术关系、法律关系、行政关系和人际关系等关系,因此,必须通过强化组织协调的办法才能保证施工的顺利进行。
施工项目管理的对象,是施工项目寿命周期各阶段的工作。
广义的施工项目是指从投标、签约开始到工程施工完成后的服务为止的整个过程主。
它与狭义的施工项目不同。
狭义的施工项目管理是指从项目签约后开始到验收、结算、交工时为止的一段过程。
我们这时所谈的施工项目是指广义的施工项目管理过程。
施工项目寿命周期可分为五个阶段,构成了施工项目管理有序的全过程。
具体施工管理的流程如下:(一)投标、签约阶段业主单位对建设项目进行设计和建设准备、具备了招标条件以后,便发出广告(或邀请函),施工单位见到招标广告或邀请函后,从作出投标决策至中标签约,实质上便是在进行施工项目的工作。
这是施工项目寿命周期的第一阶段,可称为立项阶段。
本阶段的最终管理目标是签订工程承包合同。
这一阶段主要进行以下工作:建筑施工企业从经营战略的高度作出是否投标争取承包该项止的决策。
决定投标以后,从多方面(企业自身、相关单位、市场、现场等)常握大量信息。
编制既能使企业盈利、又有力可望中标的投标书。
如果中标,则与招标方进行谈判,依法签订工程承包合同,使合同符合国家法律、法规和国家计划,符合平等互利、等价有偿的原则。
风管及部件安装施工交底记录
风管及部件安装施工交底记录1. 项目信息•项目名称:XX工程•工程地点:XX地点•项目经理:XXX•施工单位:XXX施工公司•施工部位:XX区域2. 交底人员岗位人员姓名施工队长XXX现场负责人XXX施工员XXX安全员XXX3. 施工内容施工范围包括风管及其部件安装。
3.1 风管安装1.风管材质:镀锌板。
2.风管规格:直径400mm。
3.安装位置:按照设计图纸要求在顶棚安装。
4.安装方法:使用支架将风管固定在顶棚上,并且要有足够的间距,以方便检查和维修。
3.2 部件安装1.管道胶垫安装:将管道胶垫放置于配件上,然后将胶垫固定到风管上。
2.连接法兰:使用法兰将风管连接到配件上。
4. 施工要点与安全注意事项1.施工前应检查所有安装设备的质量并确认是否符合设计图纸的要求。
2.操作时,施工人员应戴好安全帽,穿戴好安全带,并携带必要的工具。
3.要保证安全与稳定,操作时应特别注意材料的搬运和堆放。
4.操作时应特别注意管道对接部位的防漏,确保风管和部件连接处严密并且没有漏气现象。
5.完成施工后,对场地进行清理和整理,材料要清运。
5. 施工交底确认•工程经理:XXX•施工队长:XXX•现场负责人:XXX以上人员已经共同确认施工内容,并理解并接受了相关安全注意事项和质量要求。
6. 总结通过本次施工交底,所有施工人员已经深刻了解了本次施工的范围、内容、方法、要点以及质量、安全等注意事项,以及需要注意的细节问题。
希望所有施工人员严格按照上述要求和注意事项进行操作,确保施工过程的安全和顺利,最终保证工程质量的合格和圆满完成。
风管及部件安装施工交底记录
技术交底记录2021年10月15日施表5技术交底记录2021年10月15日施表52021年10月15日施表5 工程名称节能大厦分部工程通风与空调工程分项工程名称风及部件安装施工中天宝业集团交底内容:3.2确定标高:按照设计图纸并参照土建基准线找出风标高。
3.3制作吊架:3.3.1标高确定后按照风系统所在的空间位置确定风支、吊架形式〔图3.3.1〕。
图3.3.1交底接收交底人接收人2021年10月15日施表5 工程名称节能大厦分部工程通风与空调工程分项工程名称风及部件安装施工中天宝业集团交底内容:3.3.2风支、吊架的制作应按照华北编制用料规格和作法制作。
3.3.3风支、吊架的制作应注意的问题:3.3.3.1支架的悬臂、吊架的吊铁采用角钢或槽钢制成;斜撑的材料为角钢;吊杆采用圆钢;扁铁用来制作抱箍。
3.3.3.2支、吊架在制作前首先要对型钢进展矫正矫正的分冷矫正和热娇正两种。
小型钢材一般采用冷矫正。
较大的型钢须加热到900℃左右后进展热矫正。
矫正的顺序应该先娇正扭曲、后矫正弯曲。
3.3.3.3钢材切断和打孔不应使用氧气—乙炔切割。
抱箍的圆弧应与风圆弧一致。
支架的焊缝必须饱满保证具有足够的承载才能。
3.3.3.4吊杆圆钢应根据风安装标高适当截取。
套丝不宜过长丝扣末端不应超出托盘最低点。
挂钩应煨成图3.3.3.4形式。
图3.3.3.43.3.3.5风支、吊架制作完毕后应进展除锈刷一遍防锈漆。
3.3.3.6用于不锈钢、铝板风的支架抱箍应按设计要求做好防腐绝缘处理。
防止电化学腐蚀。
3.4设置吊点根据吊架形式设置有预埋件法、膨胀螺栓法、法等。
3.4.1预埋件法:3.4.1.1前预埋:一般由预留人员将预埋件按图纸坐标位置和支、吊架间距结实固定在土建构造钢筋上。
3.4.1.2后预埋:交底接收交底人接收人2021年10月15日施表5 工程名称节能大厦分部工程通风与空调工程分项工程名称风及部件安装施工中天宝业集团交底内容:a在砖墙上埋设支架:根据风的标高算出支架型钢上外表离地间隔找到正确的安装位置打出80mm ×80mm的方洞。
微风风机盘管安装技术交底
微风风机盘管安装技术交底
一、准备工作
1. 确保安装位置符合设计要求,并清理好安装区域。
2. 验收所需要的材料和工具,确保齐全。
二、安装步骤
1. 根据设计图纸确定盘管的安装位置和方向。
2. 用螺丝刀固定盘管支架,确保支架平整牢固。
3. 确定好风机的位置,将其与盘管相连接。
注意连接的紧密度和密封性。
4. 连接好电源,确保电源线路安全可靠。
5. 安装风机和电控箱,并进行必要的接线和连接。
6. 检查所有连接部位,确保无松动。
三、测试和调试
1. 将风机和电控箱通电,确保电源正常。
2. 调整风机的转速和转向,使其符合设计要求。
3. 检查风机和盘管的工作状态,确保正常运行。
四、安全注意事项
1. 工作过程中要保持注意力集中,避免发生意外。
2. 操作时要注意电源的安全性,并遵守相关电气安全规定。
3. 在测试和调试过程中,避免过度负荷和短路。
以上是微风风机盘管安装的技术交底内容。
在执行过程中,请严格按照相关规范和要求操作,并确保安全可靠。
如有疑问,请及时咨询相关专业人士。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
技术交底记录
表C2-1
编号 08-C2-003
工程名称 某印钞厂老车间改造工程
交底日期 2004年10月20日 施工单位 ****公司
分项工程名称
空调设备安装
交底提要
风机盘管安装相关材料、主要机具、施工工艺及质量标准等
审核人
交底人
接受交底人
交底内容: 六、 成品保护:
1. 风机盘管运至现场后要采取措施,妥善保管,码放整齐。
应有防雨、防雪
措施。
2. 冬季施工时,在不采暖环境温度低于5℃条件下,风机盘管水压试验后必须
随即将水排放干净,以防冻坏设备。
3. 风机盘管安装施工要随运随装,与其他工种交叉作业时要注意成品保护,
防止碰坏。
4. 风机盘管安装完后要做好防护措施,保护安装好的设备,保证清洁。
七、 安全注意事项:
1. 进入施工现场,要正确穿戴安全防护用品。
2. 施工现场严禁吸烟,不得酒后作业。
3. 使用电、气焊时,应申请动火证,要配灭火器,并要设专人看火。
焊接地点周围不得有易燃易爆物品。
4. 凳高作业时,要搭设作业平台并作好安全防护措施。
八、 环保措施:
1. 施工现场垃圾每天清理,堆放在指定的地点。
