建筑设备学习教材PPT课件

第一篇 给、排水工程
• 室外给、排水工程 • 建筑给、排水工程 • 管材、器材以及卫生器具
一、室外给、排水工程
室外给排水工程是为满足人们生活、生产、消 防等用水需要以及将各类用水中所产生的污水收集、 处理后排放至水体而建设的一整套工程设施。 室外给排水工程是一项集城市用水的取水、净 化、输送，城市污水的收集、处理、综合利用，降 水的汇集、处理、排放，以及城市防洪、排涝为一 体的系统工程。
（一） 室外给水工程
室外给水工程的基本任务： 从天然水源取水，并将原水净化到所要求的水 质标准后经输配水管网系统送至用户。 组成： 取水工程、净水工程、输配水工程和泵站等 如图1-1所示。
（二）
室外排水工程 （城市排水）
城市排水工程是用来收集、输送、处理、利用和排 放城市污水和降水的综合设施。
１、建筑给水系统分类：
生活给水系统：
为住宅、公共建筑和工业企业内人员提供饮用、盥洗等生 活上的用水。
生产给水系统：
为生产工艺提供所要求的用水。
消防给水系统：
为民用建筑、大型公共建筑以及某些生产厂房、仓库的消 防系统的消防设备提供用水。
2、建筑给水系统的组成：一般情况下，建筑内部
给水系统由引入管、给水附件、管道系统、水表节点 、升压 和贮水设备与室内消防设备等6部分组成。如图3-1所示。

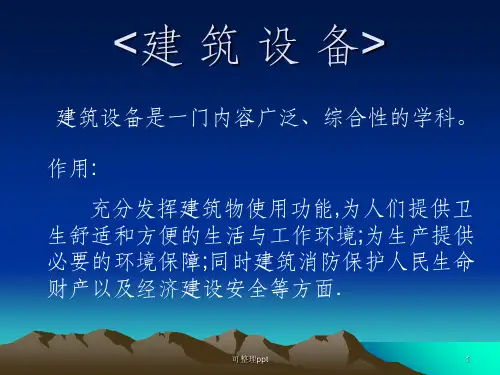

建筑 设备
建筑设备是一门内容广泛、综合性的学科。 作用:
充分发挥建筑物使用功能,为人们提供卫 生舒适和方便的生活与工作环境;为生产提供 必要的环境保障;同时建筑消防保护人民生命 财产以及经济建设安全等方面.
<建筑设备>所包括的专业内容
• 给、排水工程 • 供热、通风及空气调节工程 • 供配电及电气照明工程
（3）消防给水管网：
A、管网布置：一般都与生活、生产给水管网结合设置，为保证供 水安全，应采用环状管网。环状管网输水干管不宜少于两条，其 中一条发生事故，其余干管仍应通过70%的消防用水总量。同时， 消防给水管道的最小管径不小于100mm。
B、消火栓：为便于取用给水管消防水量，在管网沿线设置消火栓。 消火栓应沿道路设置，宜靠近十字路口间距不大于120m。地上式 应有一个100mm和两个65mm的栓口；地下式有100mm和65mm 栓口各一个。 C、水泵接合器：是消防车向建筑内管网送水的接口设备。水泵接 和器的型式有地上式、地下式以及墙壁式三种。
（6）升压和贮水设备：常用的有贮水池、高位水箱、水泵 和气压给水装置等。
3、建筑给水方式以及管道布置：
建筑内给水方式有很多种，一般应根据建筑情况、高度、 所需压力以及城市配水管网的供水能力和水压等因素来选用。 以下为最基本形式： （1）直接供水方式 （2）设置水箱的供水方式
（3）设置水箱和水泵的供水方式
两种，为了安装和检修方便，一般多用明装，管道可沿墙 壁、梁、柱，地板或天花板下等处附设，并以钩钉、吊环、 管卡及托架等固位。管道穿越基础、墙壁、楼板时，应预 留孔洞，并避免穿过梁、柱，以免影响结构安全。暗装方 式一般应用在特殊要求的建筑中。 管道常用吊装固定支架见后图
（二）消防给水工程
消防给水系统是扑灭火灾，保护国家财富和 人 民生命财产安全的给水系统。火灾虽是偶然事故， 一旦发生危害无穷，因此对消防供水要求极为严格， 必须使供水管网及设备，处于警备状态，保证消防 的用水需求。
任务： 选择污水和降水的出路，收集、输送污水和降水， 合理处理后排放或再利用，保护城市水环境。
污水的分类：
生活污水（人们在日常生活中使用过的水）
工业废水（各种生产过程中排出的污水和废水）
降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站 以及污水处理厂等。如图1-2所示。
（4）分区供水系统 上述各方式见后图示
管道布置和敷设： A、管道布置：给水管道的布置，在保证供水安全的前
提下，力求管线简短，使用方便、减少与建筑、结构、暖 通以及电气各方面的矛盾，并应便于施工和竣工后使用中 的维修管理工作。（管道布置的要点：引入管、水表、供 水干管、立管和支管）
B、管道敷设：给水管道的敷设方式主要有明装和暗装
• 城市消防给水系统 • 建筑消防给水系统
1、城市消防给水系统：
（1）水源：消防给水必须有可靠水源，保证消来自百度文库用 水量。
水源可用城市给水管网，这是最常用的消防水 源。如果城市有天然水体，如河流、湖泊等，水量 能够满足，也可以作为消防水源。 上述两种水源不能满足消防用水量要求时，可 以设置消防贮水池供水，但容量应满足在火灾延续 时间内消防用水量的要求。
（二）消防给水工程
（三）建筑排水工程
（一） 建筑给水工程
综述：
给水系统应满足人们在生活、生产、消防等各项用水 时对水质、水温、水压和水量的要求，设计中还应结合室外 给水系统等因素，经技术经济比较而确定。 建筑给水系统任务： 选定适用、经济合理的最佳供水系统，将城市管网的水 从室外管道输送到各种卫生器具、生产设备和消防装置等处， 并保证向用户输送水质合格、水量充裕、水压足够的自来水。
（1）引入管：联络室内、外管网之间的管段。
（2）给水附件：闸阀、止回阀等控制附件；水嘴、水表等 配水附件。 （3）管道系统：由水平干管、立管、支管等组成。 （4）水表节点：水表装置设置的总称（水表设置在引入管 上，在其前后分设闸门和泄水装置）。 （5）室内消防设备：消火栓、自动喷水系统或水幕灭火设 备等。
排水系统的体制：
1、合流制：将生活污水、工业废水和雨水混合 在一个管渠内排除的系统。
2、分流制：将生活污水和雨水在两个或两个以 上各自独立的管线内排除的系统。该种排水方式又可 分为：
完全分流制：分设污水和雨水两个系统。
不完全分流制：只设污水排水系统不设雨水 系统。
二
建筑给、排水工程
（一）建筑给水工程
（2）消防给水系统： 城市消防给水系统可以分为三种形式：
A、低压制给水系统 ：管网内保持一般建筑生活用水压力，消防 时，由消防车水泵加压供水。管网压力应保证不小于10m水柱 （地面算起）。 B、高压制给水系统：是使给水管网内的压力能保证当消防用水量 达到最大而且水枪布置在任何建筑的最高处时，水枪充实水柱仍 须不小于10m。 C、临时高压制给水系统：是在泵站内加设消防水泵，平时以低压 供水，火灾发生时，启动消防水泵，增大管网水压而达到高压给 水系统的供水要求。
