管材及其连接方式
管道的连接方法与质量要求

管道的连接方法与质量要求分段的管子要经过连接才能形成系统,完成介质的输送任务。
钢管的主要连接方法有螺纹连接、法兰连接、焊接,此外还有适用于铸铁管或塑料管的承插连接、热熔连接、粘接、挤压头连接等。
一、螺纹连接钢管螺纹连接是将管段端部加工的外螺纹与管子配件或设备接口上的内螺纹拧在一起。
一般管径在100 mm以下,尤其是管径为15~40 mm的小管子大都采用螺纹连接。
1.螺纹连接常用工具及填料(1)管钳。
管钳是螺纹接口拧紧常用的工具。
管钳有张开式(见图3-16)、链条式(见图3-17)两种。
张开式管钳应用较广泛,其规格及使用范围见表3-1。
管钳的规格是以钳头张口中心到手柄尾端的长度来标称的,此长度代表转动力臂的大小。
安装不同管径的管子应选用对应号数的管钳。
若用大号管钳拧紧小管径的管子,虽因手柄长省力,容易拧紧,但也容易因用力过大拧得过紧而胀破管件;大直径的管子用小号管钳,费力且不容易拧紧,易损坏管钳。
不允许用管子套在管钳手柄上加大力臂,以免把钳颈拉断或破坏钳颚。
图3-16 张开式管钳图3-17 链条式管钳表3-1 张开式管钳的规格及使用范围链条式管钳又称“链钳”,是借助链条把管子箍紧而回转管子。
它主要应用于大管径或因场地限制张开式管钳手柄旋转不开的场合,例如在地沟中操作、空中作业以及管子离墙面较近的场合。
链条式管钳规格及其使用范围见表3-2。
表3-2 链条式管钳的规格及使用范围(2)填充材料。
为了增加管子螺纹接口的严密性并保证维修时不至于因螺纹锈蚀不易拆卸,螺纹处一般要加填充材料。
填料既要能充填空隙又要能防腐蚀。
热水采暖系统或冷水管道常用的螺纹连接填料有聚四氟乙烯胶带或麻丝蘸白铅油(铅丹粉拌干性油)。
介质温度超过115℃的管路接口可蘸黑铅油(石墨粉拌干性油)和石棉油。
氧气管路用黄丹粉拌甘油(甘油有防火性能);氨管路用氧化铝粉拌甘油。
应注意的是,若管子螺纹套得过松,只能切去丝头重新套丝,而不能采取多加填充材料的措施来防止渗漏,以保证接口长久严密。
管子的连接方法

在管道工程施工中,根据所用管材和用途,有多种常用的管道连接方法。
以下是其中一些常见的连接方式:
1. 螺纹连接:利用带螺纹的管道配件连接。
适用于管径小于或等于100毫米的镀锌钢管,通常用于明装管道。
钢塑复合管也常使用螺纹连接。
2. 法兰连接:适用于直径较大的管道。
法兰连接常用于主干道连接阀门、止回阀、水表、水泵等处,以及需要经常拆卸、检修的管段上。
3. 焊接:适用于不镀锌钢管,多用于暗装管道和直径较大的管道。
在高层建筑中也广泛应用。
铜管连接可采用专用接头或焊接。
4. 沟槽连接(卡箍连接):适用于直径大于或等于100毫米的镀锌钢管,如消防水、空调冷热水、给水、雨水等系统。
沟槽连接具有操作简单、不影响管道原有特性、施工安全、系统稳定性好、维修方便等特点。
5. 卡套式连接:铝塑复合管通常采用螺纹卡套压接。
铜管的连接也可采用螺纹卡套压接。
6. 卡压连接:不锈钢卡压式管件连接技术取代了传统的螺纹、焊接、胶接等给水管道连接技术。
它具有保护水质卫生、抗腐蚀性强、使用寿命长等优点。
7. 热熔连接:PPR管的连接方法采用热熔器进行热熔连接。
8. 承插连接:用于给水及排水铸铁管及管件的连接。
有柔性连接和刚性连接两类。
柔性连接采用橡胶圈密封,刚性连接采用石棉水泥或膨胀性填料密封,重要场合可用铅密封。
请根据具体情况选择适合的连接方式,以确保管道的安全和可靠运行。
各种管材连接方式总结

1、给水 管
管材
粘接承插口
硬聚氯乙烯(PVC-U)
橡胶圈承插 接口
)
电熔连接
过渡连接
卡压式(冷 压式)
卡套式(螺 纹压紧式)
铝塑复合给水管(dn≤50)
螺纹挤压式
过渡连接
卡箍式连接 卡压式连接
交联聚乙烯(PE—X) (dn≤63)
承插式钎焊 接口、卡套 式接口 压接式接口
PP—R管 材与小口 径金属管 或卫生器 具金属配 件一般采 用螺纹连 接,宜使 用带铜内 丝与外丝 嵌件的 PP-R过渡 接头 PP-R与大 口径金属 管或法兰 阀门、管 件连接 时,采用 套法兰管 件
不锈钢接 头,专用 卡钳压 紧,各种 管径 铸铜接 头,采用 螺纹压 紧,可拆 卸,适用 于dn≤32 铸铜接 头,接头 与管道之 间加塑料 密封层, 采用锥形 螺帽挤压 形式密 封,不可 拆卸,适 用于dn≤ 32
(嵌墙暗 敷管道接 口,采用 承插式钎 薄壁铜管 焊接口)
(承接卫 生器具接 口和机组 设备接口 的过渡连 接配件, 采用螺纹 式、法兰 式的黄铜 合金铸 厚壁铜管 件)
用于管径 较大、特 殊场所连 接时或与 机组设备 连接时 与卫生间 器具连接 和机组设 备连接的 过渡连接 配件,均 采用螺纹 式连接或 法兰式连 接的不锈 钢或黄铜 合金管件 嵌墙暗敷 管道连 接,采用 卡压式连 接、环压 式连接或 承插氩弧 焊式连接 在不能动 明火处, 或施工现 场间隙较 小,可采 用机械连 接,如卡 压式连接 、环压式 连接、压 缩式连接 、活接式 连接
注塑复合 管与其他 管材、卫 生器具金 属配件、 阀门连接 时,采用 带铜内丝 或铜外丝 的过渡接 头,管螺 纹连接
卡箍式管 件采用铜 锻压件或 不锈钢铸 件,卡箍 采用紫铜 环,使用 专用工具 卡紧,适 用于dn≤ 32的热水 管和dn≤ 63的冷水 管 卡压式管 件一般用 不锈钢制 作,使用 专用工具 压紧,不 能拆卸 PE-X管道 与卫生器 具金属管 件或其他 种类管道 的连接, 应采用带 内、外丝 的过渡接 头,管螺 纹连接
常用安装管道及其连接方式

0、一般规定0.1丝接:一般是大多数金属管材,比如镀锌钢管,DN50以下一般都是螺纹连接,以及阀表仪器等与管道的连接,易于拆换,但承压不高0.2焊接:就是长输管道或者工厂里面管廊带上的管道,一般都用焊接连接,特点是漏点少,但维修更换必须进行动火,割断,重新焊接连接。
另外有一种,是工程塑料如PPR给水管道或低压供气管道,用的是电熔式焊接,也逐渐兴盛起来0.3法兰:用的十分广泛,可以说各种口径的管道,小到DN15,大到DN2000甚至以上的管道,都可以用法兰连接;实际例子比比皆是,工业上的、城市的热力管道等等,都用的是法兰连接,通常承受的压力是中压、高压、超高压。
易于拆换,承压较高0.4承插:常用的排水管道,一般材质是水泥管、铸铁管/球墨铸铁、塑料管等,都可以用承插连接,承压一般不高,属于重力流的自然管道。
当然,暖卫工程上的塑料管(PVE、PPR)等的承插(需要用胶粘接)可以承受一定的压力。
0.5热熔:大多数塑料管材或衬塑复合管材,比如PP-R、PE、PB0.6粘接:少数塑料管材,比如AGR,PVC,用专用胶粘接0.7卡凸式/卡压式连接:PAP管,适用于薄壁金属管,比如不锈钢管,通常用于液化气加气装置上,管径可以小到5mm,不大于15mm的不锈钢管道、铜管道,都可以用卡扣连接0.8沟槽连接,卡箍连接是一种新型的钢管连接方式,也叫沟槽连接件,具有很多优点。
自动喷水灭火系统设计规范提出,系统管道的连接应采用沟槽式连接件或丝扣、法兰连接;系统中直径等于或大于100mm的管道,应分段采用法兰或沟槽式连接件连接。
0.9密封胶圈,雨水HDPE波纹管。
1、给水管道1.1室外给水管铸铁管(球墨、灰口),承插连接后铅密封,承压,常用规格DN150,DN80,DN50 钢管(无缝、镀锌),法兰连接、沟槽连接、焊接1.2室内给水管PPR管,热熔连接、电熔、可转接头连接衬塑或钢塑复合管,法兰连接,沟槽连接焊接钢管,螺纹连接、焊接连接、法兰连接镀锌焊接钢管,螺纹连接,沟槽连接,法兰连接PE管,热熔或机械连接PB管,热熔连接、可转接头连接。
燃气管道及其附属设备

钢管是燃气工程中应用最多的管材,按照制造方法分为无缝钢管和焊接钢管。
钢管的分类与连接
一、钢 管
无缝钢管。用优质碳素钢或低合金钢经热轧(32~630mm)或冷拔加工(5~200mm)而成,多用于输送较高压力的燃气管道。其化学成分应严格保证。 连接方式多采用焊接,当与阀件等连接时用法兰连接。 焊接钢管(又称卷焊钢管)。焊接钢管又分为螺旋钢管和直缝钢管。螺旋钢管用卷材制成,造价比钢板卷制的直缝钢管低廉,焊缝在管子上形成的线条也比直缝钢管均匀。但它的焊缝较长,钢材和焊接的质量需很好控制。连接方式多采用焊接或法兰连接。 镀锌焊接钢管即水、煤气钢管,多用于配气支管、用气管。连接方式多采用螺纹(即丝扣)连接。目前各地多采用聚四氟乙烯密封带或密封胶代替铅油油麻作螺纹接口的密封填料。
第三节 钢制燃气管道的防腐
金属的腐蚀是一种普遍存在的自然现象,它造成的损失十分巨大。某城市一条D325的输气干管,使用仅4年曾3次爆管,从爆管部位看,严重的腐蚀是引起爆管的直接原因。 设法减缓和防止腐蚀是保证安全生产的根本措施。
一、钢管腐蚀的原因
化学腐蚀 由化学反应引起,指金属和周围介质如氧、硫化氢、二氧化硫等接触发生反应。 对输送净化后的燃气的管道而言,化学腐蚀的危害不大。 电化学腐蚀 金属和电解质溶液接触,形成原电池而发生电化学反应引起的腐蚀,在管道的内壁和外壁都会发生,当燃气中含水极少时,内壁的腐蚀不严重。主要发生在管道的外壁,这种腐蚀使钢管表面出现凹穴,以至穿孔,对钢管的安全和寿命威胁最大。
四、燃气管材的选用
中、低压燃气管道 因其内压较低,可选用的管材较广泛,主要有聚乙烯管、球铁管、钢骨架聚乙烯塑料复合管、钢管。一般而言,当DN<200时,采用PE管较多,DN>200时,采用球铁管、钢管较多。 次高压、高压燃气管道一般在城区周围敷设,人口密度相对较大,气体在管道中积聚了大量的弹性压缩能,一旦发生破裂,材料的裂纹扩展速度极快,且不易止裂,后果严重。采用具有良好抗脆性破坏能力和良好焊接性能的钢管。
管材对接方法

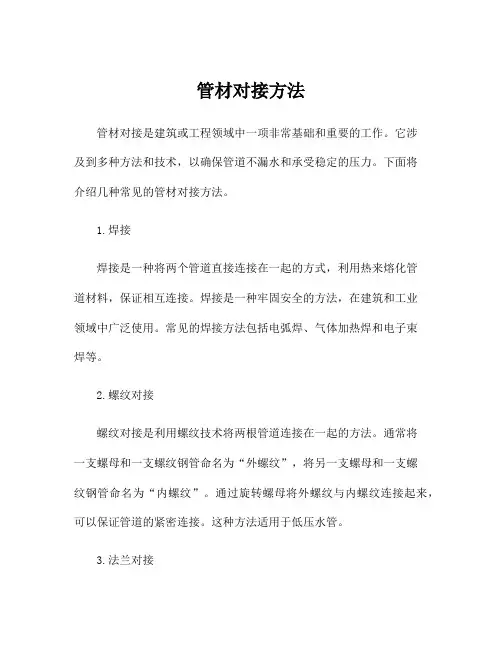

管材对接方法管材对接是建筑或工程领域中一项非常基础和重要的工作。
它涉及到多种方法和技术,以确保管道不漏水和承受稳定的压力。
下面将介绍几种常见的管材对接方法。
1.焊接焊接是一种将两个管道直接连接在一起的方式,利用热来熔化管道材料,保证相互连接。
焊接是一种牢固安全的方法,在建筑和工业领域中广泛使用。
常见的焊接方法包括电弧焊、气体加热焊和电子束焊等。
2.螺纹对接螺纹对接是利用螺纹技术将两根管道连接在一起的方法。
通常将一支螺母和一支螺纹钢管命名为“外螺纹”,将另一支螺母和一支螺纹钢管命名为“内螺纹”。
通过旋转螺母将外螺纹与内螺纹连接起来,可以保证管道的紧密连接。
这种方法适用于低压水管。
3.法兰对接法兰对接是一种通过安装法兰连接来连接两个管道的方法,通常用于高压或大口径管道。
此方法通常包括安装法兰连接的管道末端,并在接口处压紧两端之间的垫片以保持连接。
4.快速对接快速对接是一种非常方便快捷的方法,利用特殊的夹具将两个管道连接在一起。
由于它是一种快速而有效的方法,因此受到很多人的欢迎。
夹具在管道连接处施加足够的压力来保持连接,这种方法适用于低压和中等压力的管道。
在选择合适的管道对接方法之前,需要考虑许多因素,包括材料、管道尺寸、压力等级、使用环境和预算等。
不同的管材对接方法都有其优缺点,需要按实际情况选择适合的方法。
在选择任何方法之前,应该先了解管道系统所需的技术要求,然后选择合适的对接方法。
需要注意的是,在对接管道时,必须遵守安全规范,正确操作,以避免意外。
必须使用适当的PPE(个人防护装备),例如手套,眼镜和保护鞋。
同时,还需要购买高品质和合格的管道和配件,以确保无故障和安全的运行。
总之,管材对接是管道系统中的一项基本任务。
正确选择适合的对接方法和注意安全规定和操作规程,将大大提高管道系统的效率和安全性。
给排水系统管材及连接方式

给排水系统管材及连接方式一、消防给水管材及接法1.管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管,架空时应采用内外壁热浸镀锌钢管;埋地时应采用球墨铸铁管,自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采用热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。
2.采用钢管时压力小于等于2MPA时,最小壁厚有要求,详技术措施P274。
3.热浸镀锌焊接钢管分为普通钢管、加厚钢管、和无缝钢管,当系统压力小于等于1.0MPA 时,可采用热浸镀锌焊接钢管;当系统压力在1.0-1.6间时,应采用热浸镀锌焊接加厚钢管;当系统压力大于1.6时应采用热浸镀锌无缝钢管。
4.当喷头为60度锥管螺纹时(NT),宜采用热浸镀锌无缝钢管。
5.管道接口:卡箍连接、螺纹连接、法兰和焊接。
系统管道的连接镀锌钢管应采用槽式连接件(卡箍)、螺纹或法兰连接。
报警阀前采用内壁不防腐钢管时,可焊接连接。
系统中管径DN小于等于80时,采用螺纹连接,管径DN大于80时,可采用卡箍连接、法兰连接或焊接。
因卡箍连接要求的施工空间小,便于维修,是目前最佳的连接方式。
二、建筑物内排水管道管材及接法1.建筑物内排水管道管材应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。
2.环境温度可能出现0度以下的场所应采用金属排水管;连续或经常排水温度大于40度或瞬时排水温度大于80度的排水管道,如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等,应采用金属排水管或耐热塑料排水管。
3.压力排水管道可采用耐压塑料管、金属管或涂塑复合钢管。
4.对建筑标准要求较高的建筑、要求环境安静的场所,当普通塑料排水管道的水流噪声不能满足噪声控制要求时,应采取相应空气隔声或结构隔声措施,如选用特制的消声管材及管件、采用隔声效果好的墙体(实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等)、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。
市政给排水管材及连接方式介绍(详细)

市政给水排水管网工程施工目录第一章市政给水排水管网工程管材 (1)1混凝土管和钢筋混凝土管 (1)1.1混凝土管(CP) (1)1.2钢筋混凝土管(RCP) (1)2聚乙烯管材 (2)2.1高密度聚乙烯(HDPE)双壁波纹管 (2)2.2高密度聚乙烯(HDPE)钢带增强螺旋波纹管(MRP管) (2)2.3高密度聚乙烯(HDPE)中空壁缠绕管 (3)2.4高密度聚乙烯(HDPE)中空壁塑钢缠绕管(SRWPE) (3)2.5钢骨架聚乙烯塑料复合管 (4)2.6钢丝网骨架聚乙烯塑料复合管(srtp) (5)2.7聚乙烯(PE)管 (5)2.8高密度聚乙烯(HDPE)管 (6)3聚氯乙烯管材 (6)3.1硬聚氯乙烯(PVC-U)双壁波纹管 (6)4玻璃钢管材 (7)4.1玻璃纤维增强塑料夹砂管(FRPM) (7)5钢管管材 (7)6球墨铸铁管管材 (8)第二章管材连接方式介绍 (9)1(钢筋)混凝土管承插口(企口)弹性密封圈连接 (9)2(钢筋)混凝土管水泥砂浆抹带接口 (9)3(钢筋)混凝土管钢丝网水泥砂浆抹带接口 (10)4(钢筋)混凝土管现浇混凝土套环接口 (11)5HDPE双壁波纹管、HDPE中空壁缠绕管承插口弹性密封圈连接 (11)6HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管热熔挤出焊接 (12)7HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管、HDPE中空壁塑钢缠绕管电热熔带(套)连接 (13)8HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管热收缩带连接 (13)9HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管、HDPE中空壁塑钢缠绕管卡箍连接 (15)第一章市政给水排水管网工程管材1混凝土管和钢筋混凝土管1.1混凝土管(CP)1、按照外压荷载等级,混凝土管分为I、II两级。
2、该管道主要用于市政排水管。
管道连接方式分为:承插口弹性密封圈连接、(钢丝网)水泥砂浆抹带接口、现浇混凝土套环接口。
frp管材连接方式

frp管材连接方式FPR(Fiber Reinforced Plastic,玻璃钢)管材是一种新型的管材,由于其具有优良的耐腐蚀性、高强度、轻质等特点,被广泛应用于化工、环保、电力、石油等领域。
在使用FPR管材时,管材连接方式非常重要,下面将介绍几种常见的FPR管材连接方式。
1. 拉伸法连接拉伸法连接是一种常用的FPR管材连接方式,主要适用于直径较大的管道。
该连接方式的原理是利用金属套筒将两根管材连接在一起,通过拉伸力将套筒压紧在管材上,形成密封连接。
这种连接方式的优点是连接牢固、密封性好、安装简便,但缺点是需要专门的设备进行安装。
2. 焊接法连接焊接法连接是一种常用的FPR管材连接方式,主要适用于直径较小的管道。
该连接方式的原理是将两根管材通过热熔焊连接在一起,形成密封连接。
这种连接方式的优点是连接牢固、密封性好、安装简便,但缺点是需要专门的设备进行安装。
3. 螺纹法连接螺纹法连接是一种常用的FPR管材连接方式,主要适用于直径较小的管道。
该连接方式的原理是利用螺纹将两根管材连接在一起,通过套筒将螺纹压紧在管材上,形成密封连接。
这种连接方式的优点是连接牢固、密封性好、安装简便,但缺点是需要专门的设备进行安装。
4. 法兰法连接法兰法连接是一种常用的FPR管材连接方式,主要适用于直径较大的管道。
该连接方式的原理是将两根管材通过法兰连接在一起,通过螺栓将法兰压紧在管材上,形成密封连接。
这种连接方式的优点是连接牢固、密封性好、安装简便,但缺点是需要专门的设备进行安装。
总之,FPR管材连接方式有多种,选择合适的连接方式需要根据实际情况进行选择。
在使用FPR管材时,需要注意管材的质量、安装方式、连接方式等问题,以确保管道的安全运行。
给排水管道安装工程量清单编制及计价

适用于UPVC、PVC、PP-R、 PE、PB等塑料管材
适用于钢塑复合管、铝塑 复合管等
支架的工程量取决于管道长度、支架安装间距和支架的单重。设计有要求时,按照技术 规范计算。
给排水工程中管道在穿越建筑物基础、楼板、墙体时,应设置套管。 一般穿墙、过梁所用套管为短管,材质有塑料套管和刚套管;穿过卫生间、厨房楼板应采 用带翼环的刚性防水套管。 套管直径应比管道的公称直径大1~2个号。
(2)埋地管道土石方工程量按体积计算
(3)管道除锈、刷油工程量计算
管道除锈、刷油工程量可以按管道长度计算,以“m”计量;也可 以管道展开外表面积计算,以m²计量。
管道计算外表面积公式:F=πDL
• 例:广州某九层高建筑物的给水工程,管材为镀锌钢塑复合管(不保温),规格有 DN80,DN50,DN40,长度分别为88m、350m、133m,请编制给水管道的工程量清单。
3 铸铁管
铸铁管有较强的耐腐蚀性,经久耐用, 价格低廉,但质脆、不耐震动、重量大, 长度较短。 接口承插和法兰连接两种。 适用于城镇小区的给排水管道。 直径规格:公称直径
4 铜管
铜管具有较强的耐腐性、传热好,表 面光滑,水力性能好,水质不易受到 污染,美观,但价格昂贵。接口多用 焊接,特别是用于高档住宅的给水系 统、热水系统以及直饮水系统。 直径规格:按出厂规格
计量单位 工程量
m
88
m
350
综合单价
金额(元) 合价 其中:暂估价
3 031001007003 复合管
安装部位:室内 介质:给水 材质:钢塑复合管 规格:DN40 连接形式:螺纹连接 压力试验、水冲洗
m
133
定额应用:
• 管道界限划分
frp管材连接方式

frp管材连接方式Frp管材连接方式Frp管材是一种由玻璃纤维增强材料和树脂组成的管材,具有轻质、高强度、耐腐蚀等特点,在工业和民用建筑中广泛应用。
为了确保管道系统的安全和可靠性,合适的连接方式显得尤为重要。
本文将介绍几种常见的Frp管材连接方式。
1. 桥梁式连接桥梁式连接是一种常见的Frp管材连接方式,适用于直径较大的管道。
该连接方式采用了特殊的接头,在管道的两端分别安装一个管接头,然后通过螺栓将两个接头固定在一起。
这种连接方式具有结构简单、安装方便的优点,但是需要使用较多的螺栓来提供足够的连接力,增加了成本。
2. 拼接式连接拼接式连接是一种常用的Frp管材连接方式,适用于直径较小的管道。
该连接方式将两根管道的端部切割成斜面,然后将它们紧密地拼接在一起,并使用特殊的胶水进行固定。
这种连接方式具有连接牢固、密封性好的优点,但是需要使用专用的胶水进行连接,增加了施工的难度。
3. 管薄法连接管薄法连接是一种创新的Frp管材连接方式,适用于直径较小的管道。
该连接方式使用特殊的工具将管道的端部加工成锥形,然后将两个锥形管道套在一起,通过压力使它们紧密连接。
这种连接方式具有连接紧固、耐腐蚀的优点,但是需要使用专用的工具进行加工,增加了施工的复杂性。
4. 螺纹连接螺纹连接是一种常见的Frp管材连接方式,适用于直径较小的管道。
该连接方式在管道的两端分别制作螺纹,然后使用螺纹接头将两个管道连接在一起。
这种连接方式具有连接牢固、拆装方便的优点,但是需要进行螺纹的加工和配合,增加了施工的难度。
总的来说,选择合适的Frp管材连接方式对保证管道系统的安全运行至关重要。
在实际应用中,需要根据管道的直径、工作环境等因素综合考虑,选择最佳的连接方式。
同时,在施工过程中应严格按照相关标准和规范进行操作,确保连接的质量和可靠性。
Frp管材连接方式的选择不仅涉及到管道系统的安全,也关乎到工程的成本和效益。
通过合理选择和使用连接方式,可以提高管道系统的使用寿命和可靠性,降低维护和更换的频率。
frp管材连接方式

frp管材连接方式FRP管材连接方式一、引言在建筑、工程和制造等领域中,FRP(纤维增强塑料)管材被广泛应用于管道系统的搭建和连接。
FRP管材具有轻质、高强度、耐腐蚀等特点,因此其连接方式的选择至关重要。
本文将介绍几种常见的FRP管材连接方式,分别是机械连接、锚固连接和粘接连接。
二、机械连接机械连接是一种常见的FRP管材连接方式,其原理是通过机械装置将两根管材连接在一起。
常见的机械连接方式有法兰连接、卡箍连接和套筒连接。
1. 法兰连接法兰连接是一种将两根FRP管材通过法兰连接件连接在一起的方式。
法兰连接件通常包括法兰盘、螺栓和垫片。
首先,在管道末端加工法兰面,然后将法兰盘与管道末端对齐,通过螺栓将两者紧固,最后在法兰盘和法兰盘之间放置垫片以防止泄漏。
2. 卡箍连接卡箍连接是一种将两根FRP管材通过卡箍连接件连接在一起的方式。
卡箍连接件通常由两个半环组成,通过螺栓将两个半环固定在管道外壁上。
卡箍连接适用于小口径管道,连接简单、快速。
3. 套筒连接套筒连接是一种将两根FRP管材通过套筒连接件连接在一起的方式。
套筒连接件通常由一个套筒和两个密封垫组成。
首先,在管道末端加工套筒面,然后将套筒插入另一根管道末端,最后通过螺栓将两者紧固。
三、锚固连接锚固连接是一种将FRP管材与混凝土结构物连接在一起的方式。
常见的锚固连接方式有槽口锚固、套筒锚固和膨胀锚固。
1. 槽口锚固槽口锚固是一种通过在混凝土结构物上开槽,并将FRP管材插入槽口中,然后使用胶黏剂或灌浆材料将其固定的方式。
槽口锚固连接牢固,适用于大口径管道。
2. 套筒锚固套筒锚固是一种通过在混凝土结构物上钻孔,并将FRP管材插入孔中,然后使用胶黏剂或灌浆材料将其固定的方式。
套筒锚固连接简单、快速,适用于小口径管道。
3. 膨胀锚固膨胀锚固是一种通过在混凝土结构物上钻孔,并将膨胀锚栓插入孔中,然后将FRP管材套在锚栓上并通过螺母紧固的方式。
膨胀锚固连接牢固,适用于各种口径的管道。
管材及连接方式

管材及其连接方式管材就是用于做管件的材料。
不同的管件要用不同的管材,管材的好坏直接决定了管件的质量。
建筑工程、电厂、化工厂等多用此类管材,有执行标准GB/T5310;用于高压锅炉:有执行标准GB/T8163;输送流体用无缝钢管:有执行标准GB3087;低压锅炉用无缝钢管:有执行标准GB/T9948;石油裂化用无缝钢管:有执行标准GB/T14976;流体输送用不锈钢无缝钢管,常见材质有合金(15CrMo、12Cr1MoV)碳钢(10#、20#、45#)不锈钢(304、316)。
管材主要可分为钢管(有缝钢管、无缝钢管)、铸铁管(普通铸铁管、硅铁管)、有色金属管(铜、铝及铝合金、铅及铅合金管)、非金属管(塑料管、橡胶管和玻璃管等)、复合管及和衬里管。
管材的连接主要有螺纹连接、法兰连接、焊接连接、承插连接和卡套式连接。
管道螺纹连接主要用于镀锌焊接钢管的连接、设计文件或施工验收规范允许的非镀锌焊接管的连接;管法兰是为了满足生产工艺的要求,或者制造、运输、安装检修的方便而采用的一组带有均布螺栓孔圆盘的一种可拆卸密封连接方式;焊接是管道工程中最重要、应用最广泛的连接施工方法,缺点是不可拆卸;承插连接主要应用在铸铁管;卡套式连接的特点是依靠卡套的切割刃口,紧紧咬住钢管管壁,使管内的高压流体得到完全密封。
1钢管1.1有缝钢管有缝钢管又称为焊接钢管,可分为低压流体输送钢管和电焊钢管两类。
低压流体输送钢管是由扁平钢管坯卷成管型并沿缝焊接而成的,因为它常用来输送水和煤气,又称水煤气管。
按照焊接工艺不同可分为连续锻焊钢管、电阻焊钢管和电弧焊钢管,其中,直缝电弧焊钢管的使用条件可以达到无缝钢管的使用条件。
一般用焊接和法兰连接。
1.2无缝钢管无缝钢管是由圆钢坯加热后,经穿管机穿孔轧制而成或者再经过冷拔而成为外径较小的管子,因为它没有接缝,所以称为无缝钢管。
目前主要有碳素钢无缝钢管、不锈钢无缝钢管和铬-钼无缝钢管。
一般用焊接和法兰连接,不锈钢管也可用承插连接、螺纹连接。
管材焊接方式汇总

各种管道连接方式汇总一、管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管:根据现场测绘草图,在选好的管材上画线,按线断管。
a 用砂轮锯断管,应将管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。
断管时压手柄用力要均匀,不要用力过猛,断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管,应将管材固定在压力案的压力钳内,将锯条对准画线,双手推锯,锯条要保持与管的轴线垂直,推拉锯用力要均匀,锯口要锯到底,不许扭断或折断,以防管口断面变形。
2 套丝:将断好的管材,按管径尺寸分次套制丝扣,一般以管径15-32mm者套丝2次,40-50mm者套丝3次,70mm以上者套丝3-4次为宜。
a 用套丝机套丝,将管材夹在套丝机卡盘上,留出适当长度将卡盘夹紧,对准板套号码,上好板牙,按管径对好刻度的适当位置,紧住固定扳机,将润滑剂管对准丝头,开机推板,待丝扣套到适当长度,轻轻松开扳机。
b 用手工套丝板套丝,先松开固定扳机,将套丝板板盘退到零度,按顺序号上好板牙,把板盘对准所需刻度,拧紧固定扳机,将管材放在压力案压力钳内,留出适当长度卡紧,将套丝板轻轻套入管材,使其松紧适度,而后两手推套丝板,带上2-3扣,再站到侧面扳套丝板,用力要均匀,待丝扣即将套成时,轻轻松开扳机,开机退板,保持丝扣应有锥度。
3 配装管件:根据现场测绘草图将已套好丝扣的管材,配装管件。
a 配装管件时应将所需管件带入管丝扣,试试松紧度(一般用手带入3扣为宜),在丝扣处涂铅油、缠麻后带入管件,然后用管钳将管件拧紧,使丝扣外露2-3扣,去掉麻头,擦净铅油,编号放到适当位置等待调直。
b 根据配装管件的管径的大小选用适当的管钳4.管段调直:将已装好管件的管段,在安装前进行调直。
a 在装好管件的管段丝扣处涂铅油,联接两段或数段,联接时不能只顾预留口方向而要照顾到管材的弯曲度,相互找正后再将预留口方向转到合适部位并保持正直。
无缝钢管常用连接方式

无缝钢管常用连接方式一、前言无缝钢管是一种常见的管材,广泛应用于石油、化工、电力、航空等领域。
在使用无缝钢管时,连接方式是至关重要的环节。
本文将介绍无缝钢管常用的连接方式。
二、焊接连接1. 焊接概述焊接是将两个或多个金属材料加热至熔点或塑性状态,使其在一定压力下形成永久性连接的方法。
2. 焊接分类(1)气焊:使用氧乙炔火焰进行焊接。
(2)电弧焊:通过电弧产生高温将金属加热至熔点并形成连接。
(3)TIG焊:使用惰性气体保护下的钨极电弧进行焊接。
(4)MIG/MAG焊:通过惰性气体或活性气体保护下的金属极电弧进行焊接。
3. 焊接优缺点优点:(1)连接牢固,可承受较大的压力和拉力;(2)适用于各种规格和材质的管道;(3)可以在较长时间内保持稳定的使用状态。
缺点:(1)需要专业的技能和设备;(2)焊接过程中会产生热量,可能对管道材质造成影响;(3)需要对管道进行切割和加工,增加了成本。
三、螺纹连接1. 螺纹概述螺纹是一种沿轴线旋转的线形结构,常用于管道连接。
2. 螺纹分类(1)内螺纹:在管道内部开设的螺纹。
(2)外螺纹:在管道外部开设的螺纹。
3. 螺纹优缺点优点:(1)安装方便,不需要专业技能和设备;(2)可重复使用,适用于频繁拆卸和安装的场合;(3)成本较低。
缺点:(1)连接强度较低,只适用于一些低压力场合;(2)易受到振动和冲击的影响而松动或断裂;(3)只适用于特定规格和材质的管道。
四、法兰连接1. 法兰概述法兰是将两个管道通过几个螺栓固定在一起的联接器件。
法兰分为平焊法兰、对焊法兰、盲板法兰、凸缘法兰等。
2. 法兰分类(1)平焊法兰:连接两个管道的端面平整,用平焊法兰连接。
(2)对焊法兰:连接两个管道的端面有斜角,用对焊法兰连接。
(3)盲板法兰:用于封堵管道的一个端口,可随时拆卸。
(4)凸缘法兰:常用于高压力和高温度场合,具有较好的密封性能。
3. 法兰优缺点优点:(1)连接强度高,适用于高压力和高温度场合;(2)可靠性好,具有较好的密封性能;(3)可以适应各种规格和材质的管道。
消防给水管材与连接方式总结

消防给水管材与连接方式总结随着社会与经济的不断发展,为了保证建筑的防火安全,消防给水工程的重要性日益突出。
在实际工程应用过程中,消防给水管材选择与连接方法不当造成的问题层出不穷。
轻则返工耽误工期,造成不必要的浪费;重则造成系统无法正常运行。
作为工程技术人员有必要从消防给水管材种类、管材选用与管材连接技术等方面出发,掌握各种消防管材在不同消防系统、不同使用场所应注意的问题,并加以明确的辨别,确保各种消防给水管材得以正确的使用。
一、消防给水管材的种类(一)、球墨给水铸铁管主要用于自动喷水灭火系统报警阀前的埋地管道,消火栓系统的埋地管道。
球墨铸铁管分类:1、按口径分:DN40~DN2600共30种规格,消防工程常用管材DN40~250mm。
2、按对接形式分:滑入式(T型)、机械式(K型、NⅡ型、SⅡ型)和法兰式。
3、法兰式的对接方式根据标准壁厚级别、DN和PN可分为:离心铸造焊接法兰管、离心铸造螺纹法兰管和整体铸造法兰管。
4、其管材承压分别为PN10、PN16、PN25和PN40等级别。
5、承插直管及连接方式允许的工作压力应符合相关要求。
其它要求详《水及燃气管道用球墨铸铁管、管件和附件》(GB/T 13295-2003)。
(二)、低压流体输送焊接钢管1、分类普通焊接钢管、热浸镀锌焊接钢管。
2、普通焊接钢管适用范围(1)消火栓给水系统的埋地、架空管道。
(2)自动喷水灭火系统和水喷雾灭火系统报警阀前的埋地、架空管道。
在报警阀前要求加设过滤器。
(3)焊接钢管埋地应按有关要求做防腐处理,否则易产生锈蚀,影响使用寿命。
3、热浸镀锌焊接钢管适用范围(1)消火栓给水系统、自动喷淋灭火系统和水喷雾灭火系统的埋地、架空管道。
(2)埋地也应考虑防腐措施。
4、焊接钢管、规格及最大工作压力(1)普通焊接钢管与热浸镀锌焊接钢管按其壁厚分为普通钢管和加厚钢管。
(2)热浸镀锌焊接钢管规格为DN6~DN150。
(3)公称直径大于DN150的焊接钢管规格详《低压流体输送用焊接钢管》(GB/T3091-2001)。
GA沟管材及连接方式

GA沟
★管材及连接方式
SEC主管采用P265GH管材,规格为Φ711.0×7.92mm。
SEC泄水及放气管道在阀门前均采用TUE250B管材,规格分别为Φ88.9×3.18mm和Φ26.7×2.87mm。
泄水阀后管道采用树脂管,采用粘接,规格为Φ88.9×1.80mm。
放气阀后管道采用Z2CND17-12管材,规格Φ26.7×2.11mm。
JPD管道采用A106Gr.B管材,规格为Φ355.6×7.92mm
JPD管道采用A106Gr.B管材,规格为Φ168.3×4.37mm
上述管道除图中表示的法兰连接外,均为焊接。
管道焊接除排气阀管道采用承插焊外,其余均为对接焊。
★防腐
SEC系统管道内壁采用防腐涂层与阴极保护联合防腐的措施。
SEC、JPD和JPD管道外表面采用防腐涂层防腐。
★支架
SEC管道采用混泥土上支墩和钢支架
JPD和JPD管道采用钢支架。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
金属管钢管普通钢管
生产和消防给水管道、卫生器具排水支管及生产设备的非腐蚀生产性排水支管、工业厂房雨水管道
强度高,接口方便,承受内压力大,内表面光滑,水力条件好
易腐蚀,造价较高
焊接,法兰连接
钢衬塑复合管
不仅可以用于给水,而且可输送腐蚀性液性:
S\PP适用温度:-25——+100℃
S\PE适用温度:-25——+70℃
S\PVC适用温度:-25——+65℃
一种高性能防腐管道,既有较强的抗耐磨性能,又有较好的强度和抗老化性能
管壁较厚,承压力有限,加工安装有一定特殊要求
专用管件螺纹连接、法兰连接
双金属复合管
有专门适用于生活冷热水管
卫生无毒,耐热耐压,安装方便管道阻力小,机械性能好,管道直接范围大
焊接工艺复杂,内外复合层不应出现破损,否则会出现镀锌管效应
特殊的焊接,法兰连接,接箍形式的螺纹连接,配件连接
不锈钢管
输送纯水、腐蚀性生产污水
外观美、耐腐蚀、不渗透、气密性好、内壁光滑、重量轻、安装方便、耐高压、耐振
不易施工、价贵
压缩式、压紧式、推进式(可挠曲式)、锥螺纹式、快接法兰式、法兰式、螺接式、承插式
不锈钢衬塑复合管
有专门适用于生活冷热水管
外观美、耐腐蚀、不渗透、气密性好、内壁光滑、重量轻、安装方便、耐高压
不锈钢材料价格高
凹槽卡箍式、密封粘接式等
铜管(紫铜、黄铜)
热水管道
对淡水的耐腐蚀性较好,机械强度高,抗挠性较强,易加工,内表面光滑,不易结水垢,美观
管壁薄,易破坏
螺纹连接、法兰连接、焊接、专用管件
铝合金衬塑复合管
有专门适用于生活冷热水管
外观美、保温、耐腐蚀、不渗透、气密性好、内壁光滑、重量轻、安装方便
外层怕酸碱腐蚀,管件为外接头,不利暗装
专门卡套式、法兰盘式连接
非金属管橡胶管
移动性,临时性管道
耐腐蚀、耐振、防噪、接口方便
水流阻力大,耐压低
法兰连接、扎带连接
混凝土管、钢筋混凝土管
大中型室外给水输送管道
价格便宜,处理好后耐腐蚀性较好
重量大,施工困难配件易损坏
混凝土管采用胶圈、抹带接口,钢筋混凝土管采用胶圈接口
塑料管玻璃钢管
较适宜于地质腐蚀性强的大中型室外给水输送管道
保温、耐腐蚀、内壁光滑
接口要求高,易漏水,不易施工,价贵
双承口套管接头连接,承插接头连接,法兰、柔性刚接头、机械钢接头或多功能活接头
铝塑复合管
用于生活冷、热水管。
内外塑料层采用交联聚乙烯的复合管,可用于热水管,工作温度可达90℃
具有一定柔性的管材,保温、耐腐蚀,不渗透、气密性好,内壁光滑、重量轻、安装方便强度有限,易损坏,支撑固定较多,美观度受限,管壁薄厚不均
铝合金自锁紧密封管件。
当使用塑料密封套时,水温不超过60℃;当使用铝质密封套时,水温不超过100℃
给水UPVC
适用于生活给水(冷)
耐腐蚀,内壁光滑,不易结垢阻塞,水利条件好,质轻安装方便,在阳光下不易老化、抗热强度低,施工技术、条件要求高
质地坚硬,价廉,易于粘结,阻燃
不抗撞击,耐久性差,接头粘合技术要求高,固化时间较长
承插粘结,塑料焊接,专用配件法,螺纹连接
HDPE
韧性好,较好的疲劳强度,耐温度性能较好,可挠性和抗冲性能好
熔接需要电力,机械连接接件大,易燃
电热熔、热熔对接焊接和热熔承插连接,专用配件的丝扣连接、法兰连接、焊接等
ABS
强度大,耐冲击,可直接套丝,卫生性能好适用于做纯水输送
粘结固化时间较长,易燃
主要有承插连接,还有专用配件的法兰连接,螺纹连接
PP-R
适用于生活(冷)热水
耐温度性能好,可回收再利用,绿化环保产品,卫生性能好事宜于做纯水输送
在同等压力和介质温度的条件下,管壁厚,易燃
主要有电热熔、热熔对接,还有专用的配件的法兰连接,丝扣连接
PP-C
适宜用于做纯水输送
耐温度性能好,卫生性能好
价格较贵
PEX
耐温度性能好,抗蠕变性能好,良好的记忆性,易于校正
只能用金属件连接,不能回收重复利用
专用金属连接件的卡套式,卡箍式连接及丝扣连接
CPVC
仅适用于热水系统
耐温度性能较好,抗老化性能好,良好的阻燃性
行价高
承插粘结,塑料焊接,专用配件的法兰连接,螺纹连接
PB
耐温度性能好,良好的抗拉,压强高,耐冲击,低蠕变,高柔韧性,在同等介质温度的条件下,管壁最薄属于绿化产品
国内还没有PB树脂原料,依赖进口,价高,易燃
主要有电热熔、热熔对接,也可采用胶圈密封对接
PPPE管
比较适用于住宅和公共建筑等室内给水
热熔连接、丝扣连接
纳米聚丙烯管(NPP-R)
热熔式插接,专用的配件丝。
