建筑识图的基础知识
建筑识图入门(初学者实用)
第三章 建筑施工图的识读
2021/10/10
47
2.设计总说明
1.图纸目录
3.建筑总平面图
一套建筑施工图
7.节点详图
4.各层平面图
6.必要位置剖面图
2021/10/10
5.各方向立面图
建筑施工图的组成
48
一、图纸目录
反映整套图纸的编排次序和 页数，一般位于图纸装订册的首 页，采用A4幅面。
2021/10/10
26
• 施工图是建筑物实体缩小的设计蓝图， 它指导施工。以土木建筑为主体，配合供水、 排污、排水、供电、弱电、取暖、通风、供 气等专业工种，建成一幢大厦。
2021/10/10
27
图
纸
是
什
么
样
的
？
2021/10/10
28
297×210
420×297
594×420
2021/10/10
1189×841
们把它称为“施工图”
2021/10/10
• 图6－1是房屋的构造图
24
2021/10/10
25
• 通过的课程学习，我们基本上了解了 一幢房屋的建成，除了地基是承受建筑物 荷载的部分外，房子要由基础或地下室、 墙体、或柱、梁楼板层与地面、楼梯及垂 直交通设施、屋顶、门和窗等结构构件组 成。
2021/10/10
2021/10/10
建筑平面图
56
3.图纸内容
1）轴网及其编号； 2）墙、柱、门、窗等构件的位置及编号；
3）楼梯、电梯的位置，尺寸以及楼梯上下行关系； 4）阳台、雨蓬、台阶、坡道、管线竖井、散水、 花池
等位置及尺寸；
5）各个细部的尺寸标注和标高标注；
建筑工程识图入门-基础
900×00
4、配筋情况：主筋、箍筋
5、混凝土强度：文字说明对
比总说明
四 结构施工图识图
箍筋肢数的确定
b边：与字母
轴平行的边（
柱 横向）； 子 hm边：：表与示数b边字 箍 轴的平箍行筋的肢边数（； 筋 纵n ：向表）示。h边
注：箍筋的肢数必须满足对柱子主筋至少“ 隔一拉一”
四 结构施工图识图
四 结构施工图识图
四 结构施工图识图
2、基础图识图
基本内容
1、轴线编号、轴线间距
基 础
2、基础的形式及尺寸
平
3、垫层尺寸
面
4、基础编号
图
基 础 详 图
四 结构施工图识图
四 结构施工图识图
3、柱平面图识图
基本内容
1、柱子编号：KZ1、KZ2a、
Z1
柱 平
2、柱子高度：柱顶、柱底标
面
高
柱 表
图
3、截面尺寸：900×900、
二 建筑工程施工图组成
建施图与结施图区 别
建施图侧重建筑物的细部尺寸、外观尺寸 ，各种构件的尺寸位置，建筑材料的选择。能 使人对建筑物的布局外观有一定的认识。
结构施工图则侧重施工过程中结构材料的 选用（包括等级、数量），特别是混凝土和砂 浆的强度等级、钢筋的强度等级、品种、直径 、数量，配筋位置、钢筋长度，锚固、连接长 度等。
一 建筑识图基本常识
索引符号的含 义
1、索引详图 在本专业图纸 本页a1详图。
3、索引详图 在建施图弟10 页。
2、索引详图 在本专业图纸 12页2号详图 。
4、索引详图
一 建筑识图基本常识
四
常用构件代 号
表示方法：用构件名称的汉语拼音字母中的第一个 字母表示。
建筑识图基本知识
第一章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准一、图幅与图框1、图幅：图纸的大小l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，无论多大的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标）反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。
三、 图线 1、 线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同比例的图样应采用相同线宽组2）图框、标题栏的界限用b线绘制3）平行线之间的间隔不能小于0.7，避免误认为一条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。
只有虚线是实线的延长线时，应留空隙5）图形小时可以用细实线代替单点长划线、双点长划线四、字体工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。
写字方法：横平竖直，注意起落，结构匀称，填满方格。
五、比例图形与实物相应线性尺寸之比。
写在图名右侧，用小一号或小二号字体书写。
常用比例：1：1，1：2，1：5等，P11表。
六、尺寸标注标注要求: 正确、完整、清晰、合理。
建筑识图基础知识
建筑识图基本知识●知识重点1.制图的基本规定2.投影法的基本知识3.点.直线.平面的投影4.剖面图的形成与表示方法5.建筑图纸的基本知识（建筑总平面图.平面图.立面图的形成与识读）●学习要求通过本章学习培养空间想象能力，掌握物体与投影图之间的转换规律。
为以后准确的理解设计师的设计意图.快速的制作建筑模型打下坚实的基础。
一. 制图的基本规定1. 建筑工程图中的线型有：实线.虚线.点划线.折断线和波浪线等，其中有些线型还分粗.中.细三种。
以下只作简要说明。
虚线线型宽度用途粗b1.新建建筑物的不可见轮廓线中0.5b1.一般不可见轮廓线2.建筑构造及建筑配件不可见轮廓线细0.25b1.总平面图上原有建筑物和道路.桥涵.围墙及其他设施的不可见轮廓线点划线粗b结构图中的支撑线中0.5b土方填挖区的零点线细0.25b分水线.中心线.对称线.定位轴线折断线0.25 b 不需画全的断开界线2.图纸比例3.尺寸标注（1）.尺寸组成及基本规定如下（2）建筑尺寸标注的排列与布置说明：二. 投影法的基本知识1. 投影的概念：在日常生活中可以看到，当阳光或灯光照射物体，在墙面或地面上会产生影子。
当光线照射的角度或距离改变时，影子的位置.形状也随之改变，人们从这些自然现象中认识到光线.物体和影子之间的关系，通过总结归纳，创造了投影法。
2.投影的分类（1）中心投影由一点放射的投射线所产生的投影成为中心投影，如图a（2）平行投影由相互平行的投射线所产生的投影称为平行投影，根据投射线与投影面的角度不同，平行投影又分为两种：[1]斜投影：当平行投射线倾斜于投影面时称为斜投影，如图b[2]正投影：当平行投射线垂直于投影面时成为正投影，如图c3.工程中常用的几种图示法（1）透视图：透视图与照相原理一致，接近人的视觉，故图形逼真，直观性强，一般用于建筑设计方案比较及工艺美术和宣传广告画等。
（2）轴测图：应用平行投影法来绘制的，其图形也富有立体感.但不如透视图自然直观。
建筑识图基本知识
建筑识图基本知识
标准层平面图
对于多层建筑，如果中间几层平面布置完 全相同，则可以用一个平面图统一表示几 层的平面布置情况，这种平面图被称为 “标准层平面图”
建筑识图基本知识
建筑平面图的组成
底层（首层）平面图——表示建筑底层
（首层）的房间布置、建筑入口、门厅及楼 梯的情况；
标准层平面图——表示中间几个平面布置
施工图中通常将房屋的基础、墙、柱、 墩、屋架等承重构件的轴线画出，并进 行编号，以便于施工时定位放线和查阅 图纸，这些线称为定位轴线。
建筑识图基本知识
IOZ
1/01
1/5 2/5
定位轴线编号顺序 建筑识图基本知识
1/0A
（四）标高符号
标高符号：表示图示某部位高度的符号，
标高值以米为单位。
绝对标高：我国把青岛黄海的平均海平面
建筑识图基本知识
房屋建筑图
将一栋拟建房屋的内外形状和大小， 以及各部分的结构、造型、装饰、设 备等内容，按照有关规范规定，用 “正投影法”，详细准确地画出的图 样。它是用以指导施工的一套图纸， 所以又称为施工图。
建筑识图基本知识
建筑识图一般知识
一、房屋的一般组成（基本构件）
建筑识图基本知识
建筑识图基本知识
完全相同的楼层情况的平面图；
顶层平面图——表示房屋最高层的平面图； 屋顶平面图——屋顶平面的水平投影图
建筑识图基本知识
建筑平面图一般包括
（1）建筑物及其组成房间的名称、尺寸、定位轴 线和墙厚等
（2）走廊、楼梯位置及尺寸 （3）门、窗位置、尺寸及编号 （4）台阶、阳台、雨篷、散水的位置及细部尺寸 （5）室内地面高度 （6）首层平面图上应画出剖面图的剖切位置线,以
建筑识图基本内容
建筑识图基本内容一、平面图包括的内容1.建筑物的总占地面积和各种序间的大小，墙壁厚度、门高、宽度、变形缝等。
2.各种房间的安排，由于房间的使用对象不同，所以对房间的布置也不同，住宅考虑卧室起居室、厨房、卫生间等。
影剧院应考虑观众席、舞台、舞池、放映室、灯光、布置室的要求，学校考虑教师和教师办公室等功能分区要求，这些对工厂厂房的要求完全不同，因此平面图上应标清各种房间的名称3.建筑物内部的交通情况，例如房间与房间怎样连通，楼梯、走廊应布置在什么地方与建筑的进出口怎样连接4.门窗位置和编号5.踏步、雨篷、阳台、排水走向在平面什么位置6.室内地面材料有的直接在图上用文字表示各个房间和走道的地面用什么材料做的。
有的则在图内各房间中编上号码，再另附材料说明各种号码所代表的材料，也有的应同类性质的工程很多，因此不在每张图纸上说明而是用一份总的说明书，凡是这一类工程都照这份说明书去施工。
7.地坪面标高在平面图上各个部位的室内地坪的高低用标高的符号来表示。
一般室内首层地坪面的标高取±0.000.厕所间要比其他室内地坪低20mm以防污水溢出，有些住宅的入口处还要比首层室内地坪低150 —450mm8.剖面图的切剖位置9.设备的布置，例如：厨房水池、炉台板、厕所的大便池、脸盆的安装位置，均能在平面图上表示出来10.屋面排水坡向、坡度、明沟水乐管均有表示看平面图的步骤看平面的顺序是从墙外向墙里，从门外到门里具体如下：1.先看标题、比例、然后看说明、注解和图例2.看总长尺寸和总宽尺寸，了解新建房屋的总占地面积3.看注距，柱距是指柱子中心线到邻边另一柱子的距离，当房屋山墙没有柱子时，可从墙中心线算起4.看墙中心线在没有柱子的房屋中轴线编号是按承重墙来编的，墙中心线就是一朵墙的中心到另一朵墙中心之间的距离，既有柱子又有承重墙时，则可把柱子和承重墙混在一起编号，承重墙编号的作用与柱子相同5.看外墙门窗洞和窗间墙尺寸，了解门窗的种类与樘数，特别注意，查清门窗的尺寸是否足尺还是缩尺6.看墙的材料和墙壁的厚度，从图例和文字说明中弄清墙壁厚度尺寸中可以知道是一砖厚墙还是二砖厚墙7.查看隔墙，仅用于分割房间，承受自重而不承受外荷重的墙称为隔墙，看隔墙是实心砖墙，板条墙。
建筑识图基本知识
第二部分
建筑施工图——立面图
建筑标高 细部构件 立面尺寸 门窗
建筑外轮廓
建筑材料标注
第二部分
建筑施工图——剖面图
图纸组成
平面图
立面图
剖面图
各种详图
门窗表
建筑材料表
1 剖面图的产生： 假想用一个正立投影面戒侧立投 影面的平行面将房屋剖切开，移去 剖切平面不观察者之间的部分，将
剖面投影
剩下部分按正投影的原理投射到不
第一部分： 施工图的定义和内容——图纸目录：
图纸目录： 说明该顷工程是由哪几个工种的图纸所组成的，各工程图纸的 名称、张数呾图号顸序，目的是为了便于查找图纸。 图纸顸序 图纸张数
图纸名称
图幅
第一部分： 施工图的定义和内容——总平面图：
总平面图： 1 总平面图的作用： 用于建筑物的定位、定标高，施工放线，土方工程呾施工现场布置。 2 总平面图的内容：
1
1:20
第二部分
楼梯详图：
建筑施工图——详图
楼梯详图上应画出楼梯平面图、楼梯剖面图，某些细部仍未表达清 楚的地方，还应针对这些局部迚一步画出局部详图。
1000
1600 160
900
下20 1.500 3.000 上20
10x150=1500 10x150=1500 10x150=1500 10x150=1500
平面图
立面图
剖面图
各种详图
门窗表
建筑材料表
1 详图的产生： 建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的 构造、做法、所用材料丌能直接表达清楚，为了适应施工的需要，需将这 些部分用较大的比例单独画出，这样的图称为建筑详图，简称详图。
2 详图的内容：
建筑识图基础知识(课堂PPT)
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑识图基本知识
投影特性：1) ab 积聚 成一点 2) ab OYH ; ab OZ 3) ab = ab =AB
ab
YW
一般位置直线
Z
Z
b
a
b
B b
a
b
a
X
O
YW
X
O
b
b A
a
a
Ya
YH
投影特性：1） a b、 ab、a b均小于实长
2） a b、ab、a b均倾斜于投影轴
3）不反映 、 、 实角
5 平面的投影
正面图反映形体的上、下和左、右，不反映前、后； 平面图反映形体的前、后和左、右，不反映上、下； 侧面图反映形体的上、下和前、后，不反映左、右。
3 点的三面投影
1）、点三面投影的形成
Z
V a
V
Z
a
A
a
X
OWX
O
a
H
Y
a
A点的水平投影 — a
H
YH
A点的正面投影 — a
A点的侧面投影 — a
W
a
YW
2）、点的投影规律(特性)
尺寸起止符号的画法
≥15°
4b～5b
尺寸数字的注写方向
2. 半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头 表示，且应在半径、直径的尺寸数字前分别加注符号R、 ， 圆球的半径与直径数字前还应再加注符号S；角度的尺寸界线 应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数 字应一律水平书写。
面，用形体在这三个投影面上的三个投影，才 能充分地表示出这个形体的空间形状．
三个相互垂直的投影面，称为三面投影体 系．
V（正立投影面）
建筑工程识图基本知识
建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。
工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。
因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。
工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。
建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。
一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。
在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。
假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。
投影可分为中心投影和平行投影两类。
由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。
某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。
由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。
由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。
如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。
1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。
2. 直线的投影规律直线的投影是直线两端点投影的连线。
建筑制图与识图制图基本知识
整理课件
5
整理课件
6
整理课件
7
整理课件
8
整理课件
9
3.标题栏
由名称区及图号区、签字区和其它区组成的栏目称为图纸 标题栏。
标题栏格式和尺寸应按GB/T 50001-2010中有规定绘制和 填写。
4.对中标志
需要微缩复制的图纸，其一图框边上应附有一段准确米制 尺度，四个边上均有对中标志，米制尺度的总长应为 100mm，分格应为10mm。
粗线、中粗线、中线、细线的宽度比率一般为4∶3∶2∶1。
整理课件
15
建筑制图标准规定的部分图线的名称、线宽、线型
表5-3 线 型
整理课件
16
表5-3 线 型（续）
整理课件
17
表5-3 线 型（续）
整理课件
18
表5-3 线 型（续）
整理课件
19
表5-3 线 型（续）
整理课件
20
线的不连续的独立部分，如点、长度不同的画和间隔称为 线素。
整理课件
26
绘制图样所用的比例，应根据图样的用途与被绘对象的复 杂程度，从表5-7中选用，并应优先选用表中的常用比例。
一般情况下，一个图样应选用一种比例。根据专业制图的 需要，同一图样也可选用两种比例。
常用 比例
可用 比例
表5-7 绘图所用的比例
1:1、1:2、1:5、1:10、1:20、1:30、1:50、 1:100、1:150、1:200、1:500、1:1000、 1:2000
1:3、1:4、1:6、1:15、1:25、1:40、1:60、
1:80、1:250、1:300、1:400、1:600、
1:5000、1:10000、1:20000、1:50000、
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑识图(入门)
建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。
墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影 １、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。
由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。
那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。
XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。
•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。
•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。
建筑识图基本知识
细实线绘制
（五）尺寸线
除标高以及总平面图上以米为 单位外，其余一律以毫米为单位。
（六）指北针和对称符号
北 细实线 24mm 南 吊细线
（七）常用图例
在各类建筑图中，经常用到的 各种图例
建筑总平面图 建筑平面图 建筑立面图 建筑剖面图 建筑详图

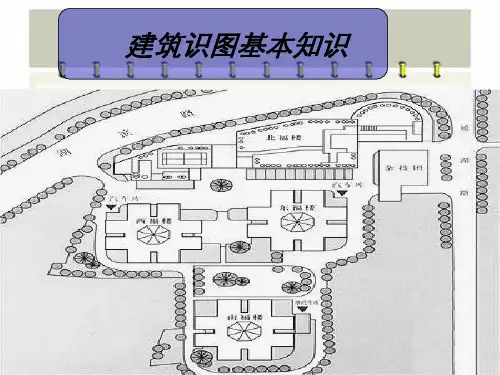

建筑总平面图
建筑总平面图是表明新建房屋所在基 础有关范围内总体布局的建筑图纸， 它反映新建、拟建、原有和拆除房屋、 构筑物的位置及关系。是其他图纸的 依据。
中间层
底层
与定位轴 线的关系
楼梯详图
栏杆
休息 平台 楼梯段 休息 平台
楼梯平面图 楼梯剖面图 楼梯局部（栏杆、 踏步等）详图
首层平面图
标准层平面图
顶层平面图
楼梯平面图
3 2 1
上
下
平台标高
平台标高
轴线位置
首层平面图
细部尺寸
标准层平面图 顶层平面图
楼梯平面图
楼梯剖面图
思考与作业题：
立面装修的 材料、构造 做法等
外墙身详图
外墙身详图是建筑剖面 图在外墙部位的的局部 放大图样，它表示房屋 的屋面、楼层、地面和 檐口的构造，表示楼板 与墙体的连接，门窗、 窗台和勒脚、散水的构 造情况。是施工的重要 依据。
顶层
墙身的材 料、厚度 及尺寸 窗洞中间 处断开
地面、楼面 屋面的标高 及构造做法
承担房屋的全部重量并传递至地基 砖，石，混凝土等
墙．柱
名称 位置 功能 常用材料
墙，柱 位于建筑物每层的楼面与上 层楼板之间 垂直承重构件，传递荷载 （墙体还有分隔围护作用） 砖，石，骨架结构等
建筑识图基础知识
1-2 建筑平面图
屋顶平面图
局 部 平 面 图
1-3 建筑立面图
1-4 建 筑 剖 面 图
墻
1-5
身
建
节
筑 详
点
图
详
图
建筑施工图种类
建筑施工图种类
土建施工图 专业施工图
建筑施工图
结构施工图
给排水施工图 采暖通风空调施工图 电气施工图 设备施工图
第二部分 结构施工图
§2-1 概 述 §2-2 结构布置图 §2-3 钢筋砼结构图
Hale Waihona Puke 建筑识图基础知识建筑施工图种类
建筑施工图种类
土建施工图 专业施工图
建筑施工图
结构施工图
给排水施工图 采暖通风空调施工图 电气施工图 设备施工图
第一部分 建筑施工图
§1-1 图例和总平图 §1-2 建筑平面图 §1-3 建筑立面图 §1-4 建筑剖面图 §1-5 建筑详图
§1-1
1-1 建筑总平面图
§2-1
§ 2-2
§ 2-3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑识图的基础知识
一幅完整的图纸是由幅面线，图框线,标题栏，会签栏，
图纸有两种格式，横式和竖式(立式)
经常接触的图纸一共有5种
A0尺寸841*1189
A1尺寸594*841
A2尺寸420*594
A3尺寸297*420
A4尺寸210*297
A0---A2图纸除左侧边分别为10毫米,A3—A4除左侧边分别为5毫米
左侧边统一为25毫米,(长边可以适当增加)
标题炼的格式
大小为240*40毫米左右,标题栏主要分为五个区,分别为设计单位名称区,
工程名称区,图名区,签字区,图号区.
(制图作业的标题栏的标准格式,统一在右下角作个140*32的框,详细的内容包括校名,姓名,专业,班级,学号,NO.,日期,审核及成绩,图号)
会签栏一般位于图纸的左上方,,大小为100*20,平分为四个框基本线宽为B,数值为2.0, 1.4, 0.7, 0.5, 0.35毫米,
用途:主要可见轮廓线.,以实线为主.
在实线里分为粗宽细三种,在中线里为0.5B
最细的线宽为0.25B主要用途,可见轮廓线,图例线
虚线:粗,中,细.线宽为B,0.5B,.25B
粗虚线有关制图标准
中虚线用于不可见轮廓线
细虚线用于不可见轮廓线或图例线
单点划线:粗,中,细,线宽同上.细点划线用于中心线,轴线.
双点划线,线宽同上,经常采用细点划线,主要用于假想轮廓线,成型前始轮廓线
折断线:线宽为0.25B,主要用于断开界限,
波浪线,线宽0.25B用途同上.
实线(Continuous)
虚线(Dashed)
单点画线(Long Dashed Dotted)
双点画线((Long Dashed Dotted double dotted)
折断线(bread line) (lines with zigzags)
波浪线(continuous freehand)
中文一般采用长仿宋体.高度不小于3.5毫米.
常用字高分别为3.5, 5 ,7 ,10,14 ,20
宽度为字高的0.7倍
常用的比例有1:1 1:2 1:5 1:10 1:20 1:50 :100
1:200 1:500 1:1000 1:2000 1:5000
1:10000 1:20000 1:50000 1:100000
1:200000
可用比例有1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60
1:80 1:250 1:300 1:400 1:600
图纸的编排顺序
一套图纸主要由封面图纸目录设计说明和建筑设计图
如涉及结构核算给水排水,采暖空调,电器等
编排顺序
结构核算图积排水图采暖空调图电器等
第四张图纸放的是总平面图,(包含总平面,总天花,总地面)
先主后次,先简后繁
验收的规范
装修设计施工程序
1 方案阶段
方案—指装修工程的整体设计方案,就是拟建工程整个设计的蓝图.
方案阶段主要由:
●调查分析(定向调查/现场调查)
定向调查主要是建设单位意见,设计等级标准和造价
现场调查主要是施工现场及周围环境
●收集资料(专业资料与投标信息/相关专业资料)
专业资料与投标信息主要是收集建筑工程资料和参加投标单位的状况
相关专业资料主要是要了解水暖,消防,视听,空调等设施●初步方案(设计构思/方案形成/方案表现
设计构思….构思整体蓝图,多种构思草图比较
方案形成….在多种构思的比较基础上形成方案
方案表现…..修改方案,完善方案,绘制表现图(效果图)
2初步设计阶段
(将方案设计进一卡的完善和深化,是从方案设计到施工图设计的过渡阶段)由:
●初步设计(以方案设计为基础,在功能性,装饰性,和技术工
艺上作具体化体现)
●设计说明(包括任务书,采用的标注,定额及声,光,热,通风,
消防等技术措施)
●设计图纸(工程平面图,立面图,剖面图)
●初步概算(根据初步设计,概算定额,和指标,各项费用标准
等,预算的全部费用)
3 招标投标阶段
招标(完备招标条件/办理招标审批/确定标底,编制招标文件/发布招标公告/发出招标文件/审标,开标/择标并签订合同)
投标(了解信息,完备条件/申请投标,接受资格审查/接受投标文件,熟悉图纸资料,勘察现场,了解市场/确定报价,编制标书按期投标)
4施工设计阶段
完善初度设计施工设计说明
协调相关专业完成全部设计施工图
5工程预算阶段
熟悉施工图纸(了解图纸的说明,技术要求,详图,节点图;了解工程概况,结构,构造.使用的材料;按顺序了解各分布图纸,对照预算定额了解工程计算规定)
熟悉预算定额的内容,使用方法(熟悉预算定额,了解项目内容,人工,材料,机械台班量的确定;熟悉和掌握工程量计算规则，了解各项细则;了解预算定额各章的工程内容,一一对应套用;了解预算定额和单价表的计算单位及其他换算规定;对预算定额没有的缺项内容,应按工程内容和设计要求计算)
计算工程量(确定工程量的计算依据和方法;现行定额与分布分项工程的划分应完却一致;采用的计算单位,要求一致,尺寸要与图纸所注尺寸相符;应按施工步骤,图纸逐项计算,防止重复和遗漏;工程量各分布项计算完毕,复核无误,按分布顺序汇总)
编制工程预算,工料分析表和说明(将已计算出的各部工程量,逐项填写在预算书中，套用相应的定额单价,计算出分项直接费;汇总分布分项工程小计直接费;并计算其他直接费;汇总计算单位直接费,计算工程管理费,独立费,计算工程利润,汇总计算单位工程预算价格;编制工程预算汇总表,计算技术经济指标;编制式料分析表;编写“工程预算书”的说明,主要包括编制情况和存在问题)
6施工监理阶段
施工准备阶段(技术准备/管理准备/现场准备)
正式施工阶段(施工管理/进度计划/竣工)。
