电动汽车交流充电桩使用说明书
各种交流充电桩使用说明

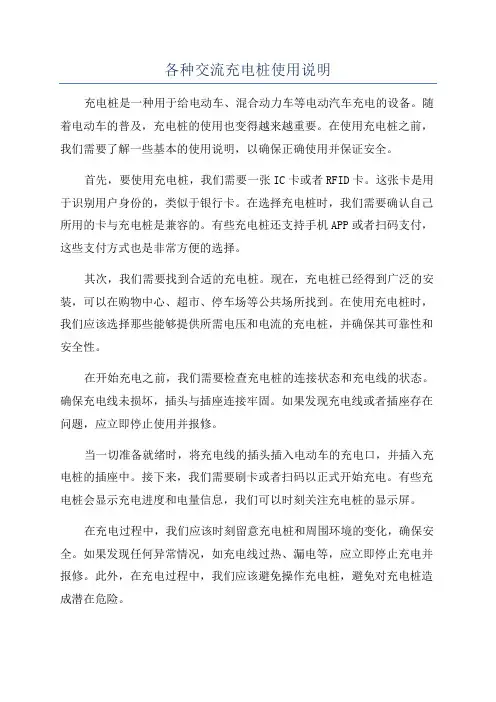

各种交流充电桩使用说明充电桩是一种用于给电动车、混合动力车等电动汽车充电的设备。
随着电动车的普及，充电桩的使用也变得越来越重要。
在使用充电桩之前，我们需要了解一些基本的使用说明，以确保正确使用并保证安全。
首先，要使用充电桩，我们需要一张IC卡或者RFID卡。
这张卡是用于识别用户身份的，类似于银行卡。
在选择充电桩时，我们需要确认自己所用的卡与充电桩是兼容的。
有些充电桩还支持手机APP或者扫码支付，这些支付方式也是非常方便的选择。
其次，我们需要找到合适的充电桩。
现在，充电桩已经得到广泛的安装，可以在购物中心、超市、停车场等公共场所找到。
在使用充电桩时，我们应该选择那些能够提供所需电压和电流的充电桩，并确保其可靠性和安全性。
在开始充电之前，我们需要检查充电桩的连接状态和充电线的状态。
确保充电线未损坏，插头与插座连接牢固。
如果发现充电线或者插座存在问题，应立即停止使用并报修。
当一切准备就绪时，将充电线的插头插入电动车的充电口，并插入充电桩的插座中。
接下来，我们需要刷卡或者扫码以正式开始充电。
有些充电桩会显示充电进度和电量信息，我们可以时刻关注充电桩的显示屏。
在充电过程中，我们应该时刻留意充电桩和周围环境的变化，确保安全。
如果发现任何异常情况，如充电线过热、漏电等，应立即停止充电并报修。
此外，在充电过程中，我们应该避免操作充电桩，避免对充电桩造成潜在危险。
充电时间的长短取决于电动车的电池容量以及充电桩的功率。
一般来说，充电速度是随着功率的增加而增加的。
一些快速充电桩甚至可以在短时间内实现快速充电。
但是，在使用快速充电桩时，我们要特别小心，避免对电池造成伤害。
当充电完成后，我们应该按下充电桩上的停止按钮，将插头从充电桩中拔出。
然后检查电动车的充电口和充电线，确保一切正常。
注意，切勿将充电线和插头踩到或者压到物体上，以免损坏。
在使用充电桩的过程中，我们还要注意一些其他的事项。
首先，应该尽量避免在高温环境下充电，以免对电动车和充电桩造成伤害。

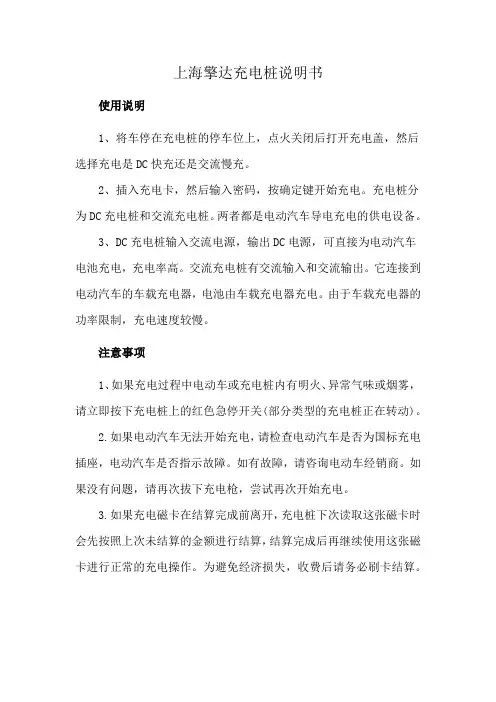

上海擎达充电桩说明书
上海擎达充电桩说明书
使用说明
1、将车停在充电桩的停车位上，点火关闭后打开充电盖，然后选择充电是DC快充还是交流慢充。
2、插入充电卡，然后输入密码，按确定键开始充电。
充电桩分为DC充电桩和交流充电桩。
两者都是电动汽车导电充电的供电设备。
3、DC充电桩输入交流电源，输出DC电源，可直接为电动汽车电池充电，充电率高。
交流充电桩有交流输入和交流输出。
它连接到电动汽车的车载充电器，电池由车载充电器充电。
由于车载充电器的功率限制，充电速度较慢。
注意事项
1、如果充电过程中电动车或充电桩内有明火、异常气味或烟雾，请立即按下充电桩上的红色急停开关(部分类型的充电桩正在转动)。
2.如果电动汽车无法开始充电，请检查电动汽车是否为国标充电插座，电动汽车是否指示故障。
如有故障，请咨询电动车经销商。
如果没有问题，请再次拔下充电枪，尝试再次开始充电。
3.如果充电磁卡在结算完成前离开，充电桩下次读取这张磁卡时会先按照上次未结算的金额进行结算，结算完成后再继续使用这张磁卡进行正常的充电操作。
为避免经济损失，收费后请务必刷卡结算。
德力西电气 CDQCGFK发卡器设置步骤 适用于CDQC- -G汽车交流充电桩 使用说明书
WTD刷卡系统指南目录刷卡系统简介 (2)软件基本操作流程 (2)厂商认证--白卡初始化 (3)系统支持三种类型的卡 (3)设置卡->机器参数配置 (3)用户离线卡->电脑充值 (5)用户在线卡->手机充值 (6)离线卡收益统计 (7)离线卡系统设置 (9)刷卡系统简介刷卡系统支持两轮小区充电站和汽车充电桩。
采用此刷卡系统可以配置设备参数，用户发卡与充值，卡的查询与管理等。
此软件无需安装，配上USB充值机即可使用。
系统分为厂商版系统和运营商板系统，区别在于：厂商版系统具有白卡初始化功能，运管商板系统无此功能。
其他功能一样。
软件基本操作流程解压软件包，点击管理系统.exe直接运行，如下图：选择电动单车管理或电动汽车管理；账户密码均为：admin.点登录进入系统，如下图：《如果报错，一般是系统缺少文件（可通过360安全卫士（人工服务）和驱动精灵修复系统）》厂商认证--白卡初始化，如下图：系统支持三种类型的卡设置卡->机器参数配置根据需要配置主机参数，注意白卡初始化的时候，初始化为设置卡，建议设置卡用标签标注密码。
步骤：白卡初始化时勾选设备设置卡->初始化完成点击主机设置卡->修改参数确定->设置卡刷机器，语音报设置成功电动单车参考设置页面：电动汽车参考设置页面：注意：1，务必注意主机原密码一定是机器当前密码（主机生产默认密码为123456）才可以设置成功。
2，用户离线卡在开户的时候必须与设置卡设置的主机的密码保持一致才可以使用。
用户离线卡->电脑充值注意白卡初始化的时候，初始化为离线卡。
步骤：白卡初始化时勾选用户离线卡->初始化完点击开发与发卡->开户完成点击充值与查询给卡充值->将卡销售给用户注意：1，用户离线卡在开户的时候必须与设置卡设置的主机的密码保持一致才可以使用（主机生产默认密码为123456）。
2，目前离线卡支持卡类型为预存卡，请勿选择其它卡类型。
几何a充电桩说明书
几何a充电桩说明书
一、常规充电。
常规充电也就是慢充：一般采用恒压、恒流传统方式对汽车进行充电，充电电流大约为10A。
操作步骤：
1.使用家用电源三脚插座是否可靠接地。
2.将三脚充电插头与家用电源插座插合。
3.将充电枪插入车身充电插座，即可自动充电。
二、壁挂式交流充电桩。
壁挂式家用32A7kw充电桩适用国标7孔交流插座电动汽车。
操作步骤：
1.将充电枪插入车身充电插座。
2.刷卡后按充电开始按钮，即可自动充电。
三、充电站交流充电桩。
常温情况下，充电桩功率为3.3KW，电池容量为126AH充电站交流充电状态充电，充电时间预计14时。
操作步骤：
1.插合充电桩专用充电枪充电桩供电插座；
2.插合车身用充电枪交流充电接口；
3.刷卡后按照充电桩指示操作，即可完成充电。
四、充电站直流快充电桩。
常温情况下，功率为60kW直流充电桩快充，充电从30%至80%时间约30分钟。
操作步骤：
1.将直流充电枪插入车身直流充电插座。
2.刷卡后按照充电桩指示操作，即可完成充电。
7kW 壁挂 立柱式交流充电桩 使用说明书
7kW壁挂/立柱式交流充电桩(塑壳电容屏单枪32A)使用说明书V1.1使用前请认真阅读本说明书修订记录版本更新日期说明V1.02022-06-29初版V1.12022-08-17增加电源进线接线要求目录安全提示： (3)1、概述 (4)2、7kW壁挂式交流充电桩 (4)2.1产品概述 (4)2.2执行标准 (5)2.3主要功能特点 (5)2.4特征与参数 (6)3、充电桩充电操作说明 (6)3.1非接触式射频卡刷卡充电 (7)3.2手机端APP扫码充电 (11)3.3手机微信“小程序”扫码充电 (14)4、现场安装条件及需求 (16)5、包装运输及存储 (21)6、订货须知 (21)7、产品保修卡 (22)安全提示：1）警告安装和使用人员应遵守以下原则，确保相关人员的人身及设备安全：☆使用经销商提供的电动汽车专用充电设备充电；☆在任何情况下切勿自行改装、加装和变更任何部件；☆所有使用的工具，其不必要裸露的金属部分应做好绝缘处理，以防裸露的金属部分触碰金属机架，造成短路；☆当充电失败或有异常时请立即停止使用该设备；☆严禁手上沾有水接触插头，严禁触摸电动车充电插座插孔；☆严禁在防护包装或者电动车充电口断开、破裂、打开或者表面有任何损坏状况的情况下使用该设备；☆设备通电前请务必确认输入电压、频率、装置的断路器或熔丝及其它条件都已符合所订规格；☆为了确保充电桩的使用寿命和运行稳定，设备的使用环境应尽可能地保持清洁、恒温和恒湿，不得在有挥发性气体或易燃环境下使用；☆严禁让小孩触摸或使用该设备，在使用时不要让小孩接近。
2）接地说明☆充电桩必须接地良好，如果设备出现故障或者损坏时，接地线已提供最小阻抗电路放电从而减小触电的危险；☆设备接地线接错会有触电的危险，如果不能确认该设备接地是否良好，则请相关专业人士检测。
3）预防措施☆严禁将交流充电连接装置浸没在水中；☆严禁让外物进入充电连接口和插头的末端；☆严禁脚踩充电电缆，拉扯电缆，电缆弯折或打结；☆严禁在打雷闪电的天气使用该设备；☆严禁充电时将设备放在会产生高温的物体附近。
充电桩说明手册

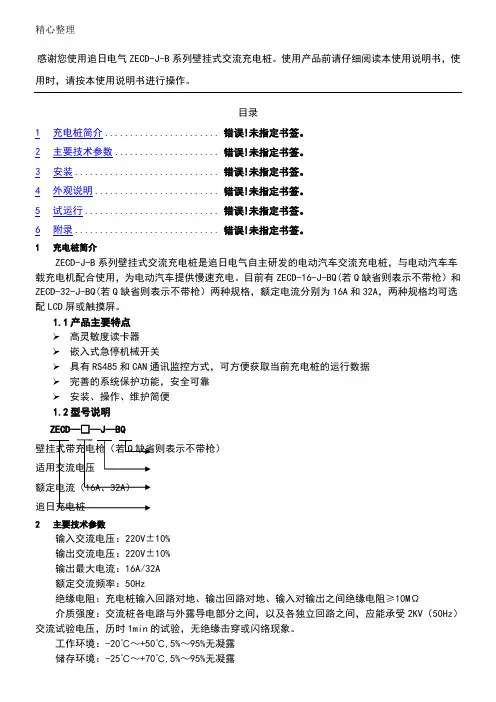

感谢您使用追日电气ZECD-J-B系列壁挂式交流充电桩。
使用产品前请仔细阅读本使用说明书，使用时，请按本使用说明书进行操作。
目录1充电桩简介....................... 错误!未指定书签。
2主要技术参数..................... 错误!未指定书签。
3安装............................. 错误!未指定书签。
4561配2主要技术参数输入交流电压：220V±10%输出交流电压：220V±10%输出最大电流：16A/32A额定交流频率：50Hz绝缘电阻：充电桩输入回路对地、输出回路对地、输入对输出之间绝缘电阻≥10MΩ介质强度：交流桩各电路与外露导电部分之间，以及各独立回路之间，应能承受2KV（50Hz）交流试验电压，历时1min的试验，无绝缘击穿或闪络现象。
工作环境：-20℃～+50℃,5%～95%无凝露储存环境：-25℃～+70℃,5%～95%无凝露海拔高度：?≤1000m外观尺寸：326*517*148mm（W*H*D）防护等级：IP543安装3.1在安装之前请检查包装箱内是否包含以下物件：1、壁挂式交流充电桩1台2、刷卡卡片2张3、安装使用说明书1本4、合格证1张5、安装膨胀螺栓4个6、安装壁架1个1)2)3)图1支架安装图2支架底座安装尺寸3.3.2墙壁安装 按图3所示，根据壁架上安装孔的位置，在墙壁上标记好孔位后钻孔，然后放入膨胀螺栓外壳，将壁架固定在墙上，最后钉入螺栓并旋紧；安装好壁架后，将充电桩挂在壁架上即可。
支架底座支架电源出线孔孔壁架支架盖板 挂板图3墙壁安装 3.4接线方式将充电桩进线的火线、零线、接地线分别对应航空插头的L 、N 、PE 接线端，将其压接在航空插头上，航空插头接线完成后，将其插入航空插座，然后旋紧自锁，即完成充电桩电源进线的接入。
4 外观说明下图列出ZECD-J-B 系列壁挂式交流充电桩操作部件位置：挂板壁架挂板图4整机外观1：状态指示灯绿色长亮：整机上电电源指示红色长亮：充电桩出现故2：启动按钮；充电桩充电启动3：通讯接口；RS485或CAN通讯4：防盗孔；根据需要自配防盗锁5：LCD屏（可选触摸屏）6：停止按钮；充电桩充电停止7：急停按钮8：航空插座；AC交流输入9：挂线架5试运行5.1LCD屏版5.1.1电气连接后，充电桩启动需按如下步骤进行吸合，充电桩正常启动工作。
电动汽车单相交流充电桩使用说明书
许继集团･许继电源有限公司XU JI POWER CO.,LTD.ZCJ31-32A-220V-V20系列单相交流充电桩用说明书2017-1-22版本：V1.001 概述1.1 适用范围 ZCJ31系列单相交流充电桩适用于为具有车载充电机的电动汽车提供交流电能。
ZCJ31系列单相交流充电桩的系统简单，占地面积小，可以很方便地安装于各种公共、单位内部及小区内部停车场内，同时也可安装在各种大、中、小型电动汽车充电站中。
它采用自助方式操作，适用于无人管理的各种停车场，用户可自主完成充电、付费等操作。
是小型电动汽车主要的充电设备。
1.2 型号说明 ZCJ31-额定电压额定电流产品型号32A 220V -V20-版本代号R01功能配置-S01结构代号产品型号定义如下：ZCJ31：31系列为单相交流充电桩。
32A ： 充电桩额定电流220V ： 充电桩额定电压V20： 充电桩版本代号R01： 充电桩功能配置（详见附表）S01： 充电桩结构代号（S01：P1型；S02：W1型；S03:P3型）1.3 产品系统构成交流充电系统由A 型漏电流检测保护开关、电能表、交流控制单元ACCU 、辅助电源、充电插座、人机交互单元组成。
国网版交流充电桩，人机界面配置“计费认证单元EVIU801+全触摸屏”，EVIU801进行交易与电度信息采集，并与充电控制单元ACCU 通讯；充电控制单元ACCU 与车辆BMS 进行信息交互进行充电控制。
社会版交流充电桩，人机界面可配置“计费认证单元EVIU801+全触摸屏”或者“单色液晶+键盘”。
产品系统框架构成如图1-1所示： 交流充电接口交流充电控制单元ACCU交流输入电源电流采样过流保护防雷保护输出控制电压采样计费认证单元人机交互单元辅助供电单元A 型剩余电流保护开关输入／输出过、欠压保护电子锁止保护急停保护过温保护图1-1 交流充电桩产品组成框架1) A 型剩余电量保护开关：根据GB/T 18487.1-2015要求设计。
充电桩使用说明书
充电桩使用说明书
篇一：充电桩说明书
（1）满足《国家电网公司电动汽车充电设施建设指
导意见》、《电动汽车充电设施建设典型设计》中对交流充
电装置技术指标的要求；
（2）交流充电桩采用单桩单充式结构，每个充电接口
提供AC220V/7kW的交流供电能力；
（3）具备对充电桩运行状态的综合测控保护能力如运
行状态监测、故障状态监测、充电计量和充电过程的联动控
制、短路保护、过流保护等；
（4）设置指示灯、数码管显示器或触摸屏，显示运行
状态；
（5）设置急停开关、操作按键等必需的操作接口；
（6）预留交流三相四线电子式多功能电能表的表位，
进行交流充电计量；
（7）设置刷卡机，支持IC卡付费方式，并配置打印机，提供票据打印功能；
（8）具备过/欠压报警、充电接口的连接状态判断、联
锁等功能；
（9）提供完善的通讯功能，采用GPRS及以太网接口，可根据需要上传交流充电桩的运行状态参数，接受远程控制
命令。
应遵循的主要标准。
欧 标—7KW交流充电桩说明书——中文版
®电动汽车交流充电桩欧标7KW产品使用说明书良信电器股份有限公司使用产品前请仔细阅读本使用说明书，感谢您使用本系列充电桩目录第一章产品概述 (3)第二章适用范围……………………………………………………………………. .3第三章工作环境……………………………………………………………………. .3第四章功能特点 (3)第五章产品参数 (4)第六章设备的安装方法与安装尺寸图 (5)设备的外形尺 (5)设备的安装 (5)在安装之前请检查包装箱内是否包含以下物件：（以装箱清单为准） (5)安装环境要求 (6)安装方式 (6)安装尺寸图 (6)电缆接入.................................................................................. .. (6)第七章交流充电桩接线方法 (7)6.1 操作区……………………………………………………………………… .. 76.2 操作说明……………………………………………………………… . 8-9第八章储运………………………………………………………………………… 9-107.1 设备的储运 (10)第九章充电桩常见故障与排除方法 (10)第十章充电桩的维护与保修 (11)8.1 充电桩的维护与保养............................................................. (11)第十一章保修条例..................................................11-129.1 客户联 (12)9.1合格证 (12)第一章产品概述电动汽车充电桩的大规模产业化的到来，开创了新能源节能时代的新纪元，良信电器股份有限公司为适应国家新能源电动汽车充电桩的发展和需求，我司率先开发研制了系列电动汽车充电桩配套新产品，此款交流充电桩依据国际标准和欧洲标准：IEC/EN61851-1-2011《电动汽车传导充电系统第1部分：一般要求，适用于交流电源电压》的部分功能进行设计。
充电桩使用说明书
公司简介
中科绿能科技有限公司是一家由留美归国技术团队创建， 从事新能源与节能
环保领域核心设备研发生产与销售的高科技企业。 公司位于北京中关村留学人员
创业园，以美国一流先进技术、中科院高端科研能力以及中科绿能集团的雄厚资
金实力为依托联合打造，重点发展电动汽车与蓄电池充电设施等先进装备，产品
范围覆盖到电动汽车、特种车辆与工具、蓄电池生产等领域，打造未来一流的充
图 3-1：插头的物理尺寸和连接要求 3.3 控制引导电路控制原理
- 11 -
北京中科绿能科技有限公司
010—82895116
图 2-3：控制引导电路原理接线图
检测步骤： 充电桩首先自检，通过后闭合 S1 开关，振荡器信号传输到检测点，表示充电桩准备完毕， 可以实施充电。
010—82895116
在系统的各组成单元中：交流输入单元由交流漏电流开关、防雷器组成；财务管理模块由电 能表、插卡器组成；如图：1-3 交流充电桩系统原理图
图 1-4：交流充电桩系统原理图 系统正常工作时，交流电源经过交流漏电流开关输入，交流输入前端加装防雷器保护， 并经过电能表计量，再经充电开关输出至充电口，为电动汽车车载充电器提供交流电源。 有接地、小电流漏电时，进线开关漏电流保护模块动作，充电桩停止供电。同时将有信 号上传后台监控。 过压、欠压、过流超过限定值 1 分钟范围以内时，控制板发出信号，关掉充电开关，停止充 电，故障灯点亮，并有事件记录。电压、电流回复正常时，故障灯恢复正常，但要重新刷卡 确认是否再充电。
四、操作说明
4.1 操作步骤 （1） 将充电卡紧贴充电桩刷卡区； （2） 打开充电插座门，插入充电插头； （3） 关闭充电插座门，充电开始； （4） 再次刷充电卡，可终止充电； （5） 拔出充电插头，关闭插座门，完成充电。
电动汽车交流充电桩使用说明书
电动汽车交流充电桩使用说明书版本时间内容V1.02023-05第A0稿免责声明本文件中的信息仅供参考，不构成任何要约或承诺。
内容如有更改恕不另行通知，如本手册内容与实际产品不符，请以实际产品为准。
如您需要最新版手册，请联系我们，我们将提供最新版说明书。
安全警示安装和使用本设备的人员必须遵守以下原则和规定，以确保相关人员的人身和设备安全：●充电桩安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
●具有从事电力系统安装、维修的资格证书或经历电气专业人员才能负责安装、调试和维护。
●为了保证本设备的使用寿命和稳定运行，需要将充电桩及其配套元器件存放在室内干燥通风处，温度处于-25℃~﹢55℃、月平均相对湿度不大于90%、无腐蚀性和爆炸性气体的仓库内，贮存期间避免淋雨、暴晒、凝露和霜冻等。
●电源进线接线应采用正规厂家提供的电力电缆。
●安装时使用的工具器械应把不必要的外露金属部件进行绝缘处理，防止外露金属部件相互接触，造成短路。
●开启设备前，请确保设备接地良好，避免因触电造成人身伤害或死亡。
●若充电桩无法正常运行，请勿自行拆卸或修改充电桩内部器件；在未经允许的修改或维修而产生的问题，本公司不承担任何责任。
●设备上电前，请确认输入电压和工频符合设备技术要求。
●不要弯曲、挤压或倾斜充电连接器以造成机械损坏。
●不要使用损坏、开裂或脏的充电连接器。
目录一、产品概况 (1)1.1适用范围 (1)1.2产品特征 (1)1.3人机操作 (1)二、产品参数 (2)2.1技术参数 (2)三、安装与调试 (3)3.1开箱检查 (3)3.2安装方式 (3)3.4电源接线 (5)3.5电源上电 (6)3.6设备检查 (6)四、系统方案 (6)4.1授权充电 (6)4.2操作流程 (7)五、操作说明 (8)5.1触摸显示屏操作步骤 (8)六、保修服务 (11)6.1保修条件 (11)6.2保修期限 (11)6.3保修方法 (11)七、产品维护 (11)7.1例行维护 (11)7.2故障排查 (12)八、售后服务及订货须知 (13)8.1售后服务 (13)8.2订货须知 (13)一、产品概况1.1适用范围电动汽车交流充电桩主要应用于以下场景：●住宅小区停车场；●酒店专用停车场；●个人专用停车场；1.2产品特征电动汽车交流充电桩能够为GB/T标准接口的电动汽车提供安全可靠的充电服务，交流充电桩是指通过传导式为电动汽车提供交流电源的专用供电装置，可为车载OBC进行交流供电。
(ZCJ21-A-32A220V系列充电桩使用说明书)
3、 型号说明
ZCJ 20 – ☐ – ☐ / ☐
3.1 产品系列号定义
额定电压（220 V、380 V） 额定电流（16 A、32 A） 人机界面号（A、B、C、D） 产品系列号（21、22、23、24）
22――指一桩一充壁挂式充电桩；
23――指一桩两充落地式充电桩；
国家电网公司
08:20:36
图 9 平费率页面
交流充电桩
==============================
时段 电价 时间区 上一页
谷 1.000 04:00-05:00
1.000 08:00-09:00
1.000 12:00-01:00
==============================
图 16 卡余额页面 2 如果充电卡设有密码保护，则进入密码输入页面：
交流充电桩 ============================== 【密码输入】
XXXXXX
按取消键停止操作
==============================
6、 功能特点
图 3 交流桩系统原理图
6.1 交流输入配置漏电保护开关，具备输出侧的过载保护、短路保护和 漏电保护功能。
6.2 交流输入配置 D 级防雷器，具备防感应雷、防操作过电压的保护
-4-
许继电源有限公司
ZCJ21-A 系列充电桩使用说明书
功能。 6.3 交流输出配置交流智能电能表，可以进行交流充电电量计量。 6.4 配置单色 LCD 与按键人机操作界面，充电方式可设置自动充满、
交流充电桩 ==============================
卡号: 1234567890123456
交流双枪充电桩说明书
TBEJ1-32A/2L交流双枪充电桩产品概述TBEJ1-32A/2L交流双枪充电桩是一款带屏刷卡的14KW交流充电桩，该产品提供安全可靠的交流充电服务方案。
机身自带显示屏，并可实现刷卡功能。
设备可接入标准充电接口的电动汽车、电动出租车、电动巴士等电动交通工具进行交流充电，通信协议兼容最新国标，适合安装在电动汽车充电站、公共停车场、住在小区停车场、大型商场停车场所。
产品展示产品特性适用范围广兼容新旧国标及各省市充电桩标准，可以做到即插即用，方便快捷。
工业级元器件，适应极端环境产品适应极端恶劣环境，适用于-20℃的冰天雪地或50℃的酷暑沙漠，内核采用工业级元器件，设计寿命15年。
微信、APP，支持移动支付通过APP可以实现查找，预约，快速充电等功能，并支持微信，支付宝等多种支付方式。
界面友好采用友好的人机界面，完美显示整装运行状态。
待机功耗3W，减少运营成本待机功耗低至3W，比市面同等级产品节能效率提升2倍以上，减少运营成本。
技术参数基本参数电气参数外壳材质钣金输入电压AC220V工作温度-20~50℃输出电压/电流AC220V/32A相对湿度5%~95%工作频率50Hz防护等级IP54单枪输出功率7kW海拔高度2000m枪头数量2只产品尺寸L350*H450*W182 支架H1570总功率14kW安装方式落地/壁挂线缆长度5m功能指示保护功能充电模式自动、定时、定费、定量保护功能过欠压、过载、短路、漏电、过温、防雷人机交互 4.3寸触摸屏接口保护电子锁定状态指示红绿黄三色LE指示灯符合标准GB/T 18487-2015、NB/T 33002-2010身份识别感应卡、二维码计量功能 1.0级计量表通讯方式GPRS/以太网/433MHz/RS485急停开关有壁挂式尺寸落地式尺寸。
Fox ESS 交流充电桩用户手册说明书
Fox ESS交流充电桩为了避免使用不当给机器带来的损坏，请在使用前仔细阅读该手册。
目录1.手册说明 (1)1.1适用范围 (1)1.2目标对象 (1)1.3符号使用 (1)2.安全说明 (2)3.包装清单 (3)4.充电桩介绍 (4)5.技术参数 (4)6.安装说明 (6)6.1搬运 (6)6.2开箱 (6)6.3安装 (6)7.电气连接 (9)8.操作 (10)8.1.充电桩状态指示灯 (10)8.2.充电模式及操作 (11)9.维修 (13)10.停运、拆除 (14)10.1拆卸充电桩 (14)10.2包装 (14)10.3储存及运输 (14)1.手册说明1.1适用范围本手册适用于下列型号的充电桩的安装、操作、维护和故障排除方法。
A011KP1-E1-RA011KP1-E1-BA011KP1-E1-SA011KP1-E2-RA011KP1-E2-BA011KP1-E2-SA011KS1-E1-RA011KS1-E1-BA011KS1-E1-SA011KS1-E2-RA011KS1-E2-BA011KS1-E2-S注意：将本手册妥善保存在便于随时获取的地方。
1.2目标对象本手册仅供具有电气操作合格证的电工人员使用，手册中描述的操作内容需由经过培训、具有丰富经验的电工人员按照基本电气安全防护要求来操作执行。
1.3符号使用以下列举了本手册中可能使用到的符号的安全说明和一般信息。
符号说明CE标志。
逆变器符合欧盟相关指令的标识。
高温危险。
充电桩在运行过程中温度会升高，应避免接触。
高压危险。
由于充电桩中存在高电压，极有可能危及生命！危险。
有触电的危险!请阅读手册。
产品不应作为生活垃圾处理。
2.安全说明A系列充电桩按照国际安全要求进行设计和测试验证。
但在安装和操作该充电桩时必须采取一定的安全措施。
安装人员必须阅读并遵循本安装手册中的所有说明、注意事项和警告。
-有的操作，包括运输、安装、启动和维护，必须由有资质且经过培训的人员进行。
7千瓦充电桩使用手册
7千瓦充电桩使用手册第一章：简介1.1充电桩的作用及类型充电桩是一种专门为电动汽车充电的设备，它能将电能转化为直流或交流电，供电动汽车充电使用。
根据电力输出能力的不同，充电桩分为多种类型，其中7千瓦充电桩是一种中等功率的充电设备。
1.2充电桩的组成部分7千瓦充电桩主要由充电桩主机、接口线、显示屏、计费系统及安全保护装置等组成。
第二章：充电桩的安装及使用2.1充电桩的安装要求（1）选择合适的安装地点，离电源开关近且通风良好。
（2）确保电源线路符合国家标准，保证安全可靠。
（3）充电桩的接地必须良好，确保人身安全。
2.2充电桩的使用方法（1）将电动汽车停放在充电桩附近，将接口线插入电动汽车的充电接口。
（2）打开充电桩主机上的电源开关，并确认显示屏上的充电状态。
（3）根据需要选择充电模式，可以是快充或者慢充。
（4）充电时请确保周围无易燃、易爆物品，并避免触摸充电桩主机。
第三章：充电桩的操作指南3.1充电桩的启动与关机（1）启动：插入接口线后，充电桩主机会自动识别电动汽车，并启动充电功能。
（2）关机：在充电完成后，拔出接口线即可关机。
3.2充电桩的充电模式（1）快充模式：在急需充电时选择快充模式，电量充满时间较短，但功率较大。
（2）慢充模式：在停车较长时间内进行充电时选择慢充模式，电量充满时间较长，但功率较小。
3.3充电桩的计费系统充电桩配备计费系统，根据充电电量、充电时间等进行计费。
用户可以通过扫描二维码或刷卡等方式进行支付。
第四章：故障排除及安全提示4.1故障排除（1）充电桩主机无法启动：检查电源接口是否插紧，确保电源正常供电。
（2）充电速度过慢：检查电源线路是否正常，排除线路故障。
（3）显示屏异常：检查接口线是否插紧，或重启充电桩主机。
4.2安全提示（1）充电时请确保周围无易燃、易爆物品，以防发生安全事故。
（2）禁止将充电桩用于非电动汽车的充电。
（3）禁止私自拆解、修理充电桩。
第五章：常见问题解答5.1充电桩是否可以接入普通家庭用电？是的，7千瓦充电桩可以接入普通家庭用电，但需要确保电源线路符合国家标准。
现代电动汽车充电桩使用指南
现代电动汽车充电桩使用指南在当今社会，电动汽车因其环保、节能等优势，越来越受到人们的青睐。
然而，对于许多电动汽车车主来说，如何正确、高效地使用充电桩却是一个不小的挑战。
本文将为您详细介绍现代电动汽车充电桩的使用方法和注意事项，帮助您轻松为爱车充电。
一、充电桩的类型在开始使用充电桩之前，我们先来了解一下常见的充电桩类型。
目前，主要有以下几种：1、交流充电桩交流充电桩也称为慢充桩，通常输出功率较小，充电时间较长。
它适用于车辆在夜间或停留时间较长时进行充电，一般安装在小区停车场、单位停车场等地。
2、直流充电桩直流充电桩则是快充桩，输出功率较大，能在较短时间内为车辆补充大量电量。
这种充电桩常见于高速公路服务区、城市公共充电站等场所。
3、壁挂式充电桩壁挂式充电桩安装在墙壁上，不占用过多空间，适合家庭或固定停车位使用。
4、立柱式充电桩立柱式充电桩独立设置，较为稳固，适用于各种停车场景。
二、寻找充电桩知道了充电桩的类型，接下来我们要学会如何找到它们。
以下是一些常见的途径：1、专用充电 APP许多充电桩运营商都有自己的手机应用程序，您可以下载并注册，通过 APP 查找附近的充电桩位置、空闲状态、充电价格等信息，并进行预约和导航。
2、地图导航软件像高德地图、百度地图等主流导航软件，也提供了充电桩搜索功能，您可以输入“充电桩”关键词，获取周边的充电设施信息。
3、电动汽车品牌官方网站或 APP部分电动汽车品牌会在其官方网站或 APP 上为车主提供专属的充电桩查询和导航服务。
4、政府公共服务平台一些地方政府也建立了公共的充电桩服务平台，您可以通过相关网站或公众号获取信息。
三、使用充电桩前的准备在到达充电桩之前，您需要做好以下准备工作：1、确认车辆充电接口类型不同品牌和型号的电动汽车，充电接口可能不同。
您要确保所使用的充电桩与您的车辆充电接口匹配。
2、携带充电相关物品如果是使用公共充电桩，建议携带充电卡（若有）、手机、充电线缆（部分充电桩可能不提供）等。
