节能设计软件操作流程
PKPM节能软件操作步骤
PKPM节能软件操作步骤；一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要；文件中；2、插上锁，运行节能程序，点击模型转换主菜单，点；路径里点击预览找到需要进行节能计算的图形，然后点；3、点击总参设置主菜单，点击项目信息子菜单，在选；选择城市中选择城市如：济南；建筑物朝向与实际建筑；4、点击模型编辑主菜单，点击移动基点子菜单。
对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
节能设计操作步骤

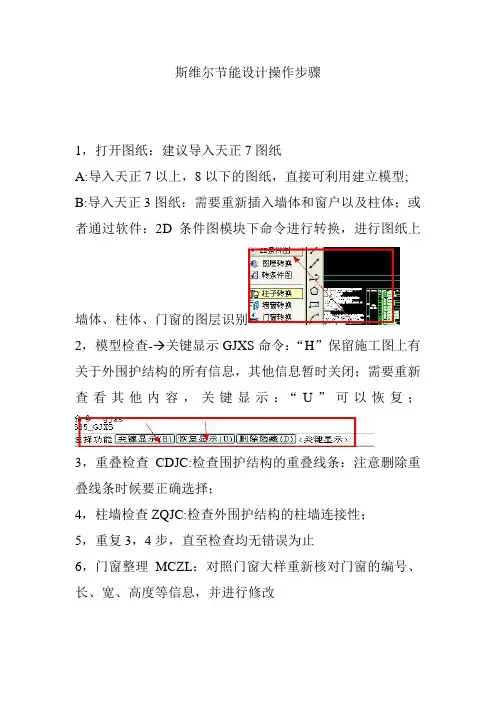

斯维尔节能设计操作步骤1，打开图纸：建议导入天正7图纸A:导入天正7以上，8以下的图纸，直接可利用建立模型; B:导入天正3图纸：需要重新插入墙体和窗户以及柱体；或者通过软件：2D条件图模块下命令进行转换，进行图纸上墙体、柱体、门窗的图层识别2，模型检查- 关键显示GJXS命令：“H”保留施工图上有关于外围护结构的所有信息，其他信息暂时关闭；需要重新查看其他内容，关键显示：“U”可以恢复；3，重叠检查CDJC:检查围护结构的重叠线条：注意删除重叠线条时候要正确选择；4，柱墙检查ZQJC:检查外围护结构的柱墙连接性；5，重复3，4步，直至检查均无错误为止6，门窗整理MCZL：对照门窗大样重新核对门窗的编号、长、宽、高度等信息，并进行修改7,闭合检查：BHJC：软件无该命令的按钮，直接输入BHJC 即可；检查每一个房间的闭合性；8，房间楼层->搜索房间SSFJ:逐次框选每一层的建筑轮廓注：搜索完房间后，注意点击建筑轮廓四个字：观察搜索出的轮廓是不是实际应该参与计算的建筑轮廓；如果不是，请检查未搜索出的区域的墙体的连接性，并修改。
修改后重新进行第8步，直至是为止；9，热工设置：房间类型FJLX:根据施工图上每个房间类型的不同，将房间类型赋给该房间10，建楼层框JLCK:注意3点；A，框选该楼层外围护结构，并要包含“建筑轮廓”四个子B，给定对齐点：应该为所有楼层都有的一个点；C，修改楼层高度：为实际的楼层高度11，改高度GGD：软件无该命令的按钮，直接输入GGD修改图中的墙体高度；使得墙体高度=建筑层高12，工程设置：GCSZ；注意根据实际工程进行红框内的数据的设置13，工程构造GCGZ:注意图上画红框的地方的数据设置14，选择浏览->选择外墙xzwq:框选全部楼层，右键点击确定使得图层处于选中状态：ctrl+1打开图层属性表修改红框处，梁高、梁构造15，热工设置->类型遮阳ZYLX:根据图纸建立窗户的遮阳类型：其中还包括调控楼板以及阳台对下层楼层的水平外遮阳作用、两侧构造墙对于门窗的垂直遮阳；设置好遮阳类型后，将该遮阳赋给对应的外窗。
节能软件使用荟萃(培训)
PKPM节能设计软件培训的主要流程主要步骤：建模----节能计算----出报告书一、建模的过程：建模的一般步骤是：选择构件---转换---模型编辑如果有PKPM的结构模型，我们就可以直接拿来进行节能计算。
如果咱们是用天正、理正等软件画的图同样可以直接转换。
首先我们可以看到在安装过我们PKPM节能设计软件（HEC、PBEC）后会在AUTO-CAD中加载“转换”菜单一项，在转图过程中我们主要用到这一菜单。
1、选择构件：点选转换菜单后分别选择轴线、墙体、门、窗、柱、等构件（一般把建筑的外维护结构的墙窗门选上就ok了，如果是天正软件，我们还提供了天正5.0以上版本一键转换。
天正5.0以下可以分别选取和用天正、ABD等建筑图自动处理）2、在构件都选择完毕以后我们接着就是进行转换这一步 一般选择：（1）仅转换成建筑模型数据（2）转换成建筑模型数据及设备底图（3）如若是天正5.0以上的话可以一键转换（R14没有这项）（注：在转换的构件选取完成后，我们可以通过 Ctrl+D 查看我们选择的构件模型）这时会弹出PKPM 的一个信息框，其中包括标准层号、设置构件、楼层组合、基点信息、PKPM 工作名称、目录等信息，这里要说明一下：如果建筑图有多个标准层的话，我们建议您点选转换部分图形（2），以便在后面方便楼层组合、模型的检查。
这里的一般步骤是： （1）设置工作目录（2）点选转换部分图形（3）设置构件参数（对建筑的一个初设） （4）楼层组合（在PKPM 中叶有这一项） （5）拾取基点注：在拾取基点的时候我们一般选取多层建筑物的公共部分，比如说电梯间、楼梯间、通风竖井的同一个位置，为的是不让建筑在组装时错层和保证建筑的封闭。
另外是： 我们选取基点后要框选相应的标准层图。
把所有的标准层都转换完成后，我们就可以退出AUTO-CAD 。
以上工作都是在AUTO-CAD 中进行的，下面我们可以进入PKPM 节能设计软件（假设我们进入PBEC ）首先确保我们的电子锁插在电脑上，接着选取我们刚才建立模型的工作目录，应用进入……SBDT（图形编辑模块）在这里我们可以对各个标准我们在这里一般用的比较多的功能就是 网点编辑 和 本层布置 这两项。
PKPM节能设计操作步骤
一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WOR K文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
PKPM节能设计操作步骤
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WOR K文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
PKPM节能设计操作步骤
一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WOR K文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
节能软件使用流程
节能软件使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!节能软件使用流程一、准备工作阶段。
在使用节能软件之前，需要进行充分的准备工作。
清华斯维尔节能设计软件操作流程
模型检查的方式两种，软件自动检 查和手工配合检查。
自动检查方式：[重叠检查]、[柱墙 检查]、[模型检查]
手工检查方式：[关键显示]、[模型 观察]
节能
7、工程设置
建模
热工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节能
[工程设置]命令设置全局参数。
设置地理位置、工程信息、标准选用、能 耗种类、北向角度、建筑类型、体型特征、 太阳辐射吸收系数。体型特征夏热冬冷地 区居建需要设置；太阳辐射吸收系数动态 能耗分析与隔热验算时需要设置。
三、节能 13、数据提取 14、节能检查 15、能耗分析 16、节能报告 17、报 审 表 18、导出审图
1、打开图形
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
启动软件后，直接用CAD的打开命令 打开图形，将图形另存到一个单独 的文件夹。
适当整理图档，将与节能无关的图 元对象删除。
在节能计算中，透光门按外窗进行 热工计算，所以，需要[门转窗]命 令将门转为窗。
说明：在建筑施工图中，有个别门窗可能是由二维线条画 的，所以需要用画门窗的命令补画上。可以二维三维同步 的情况下看。
3.2、检查门窗——宽和高
建模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
[门窗整理]命令，将图中所有门窗 提取出来。可以对照门窗表进行整 理检查。
选定房间，打开属性表，定义居住 建筑的房间功能。可以“对象匹配”
天井、中庭也在本次操作完成，[天 井]命令定义定井；在房间命令中， 将楼板设置为无，即为中庭。
12、局部设置
建模
热工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
PKPM节能软件操作步骤
PKPM节能软件操作步骤一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的WORK文件夹中。
（此处注意，在提取过程中从第几标准层开始对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD 画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击是将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
PKPM节能设计操作步骤
一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。
（不必每个楼层都提取过去，主要看外围护结构是否相同，部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。
2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。
这时软件会自动将图形保存到PBECA的W ORK文件夹中。
（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：；选择城市中选择城市如：；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。
其中系统选项子菜单中的一系列项可参照规做修改，若不是很了解不建议修改。
4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。
其他标准层类似。
移动完毕点击确定。
5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCA D画墙线和修改墙线的所有命令。
（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。
程序将跳出对话框，点击“是”将对以上所有操作进行保存，重新封闭的房间将被分配房间号，注意：重新进行墙编辑的标准层的房间类型将恢复为其他类型，需重新指定。
居住建筑此处需注意删除所有不采暖阳台，阳台构件须在后面单独设置。
注意此处考虑的是不采暖阳台，而不是阳台是否封闭。
地区若阳台为封闭阳台，则此处按设计建筑外轮廓建立标准模型，无须在后面添加阳台构件，若阳台不封闭，则删除，在后面节能设计里面的阳台设置里面添加阳台构件。
清华斯维尔节能设计软件操作流程
清华斯维尔——软件助您赢得未来 全国统一客服热线：95105705
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
热 节
工 能
[隔离图层]，选中外墙，把墙体单 独显示出来。[双线]切换墙体到单 双线状态或单线状态 将没有闭合的墙体闭合。主要看基 线（黄色）没有闭合。 不闭合墙体的编辑方式：拉伸、[倒 墙角]、[创建墙体]补画。
清华斯维尔——软件助您赢得未来 全国统一客服热线：95105705
说明：建楼层框的主要作用，第一，确定标准层图形的范围，建 筑轮廓必须放在楼层框里面。第二，确定标准层与自然层之间的 对应关系。楼层框的的建立也确定了上一层构件的相对标高。在 错层是应注意这个问题。
热 节
工 能
清华斯维尔——软件助您赢得未来 全国统一客服热线：95105705
6、模型检查
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
建 热 节 模 工 能
[节能检查]命令，规定指标和性能指 标两种方式评估本工程是否符合要 求。
注：如果规定性指标有一项不满足，可以通过更改工程设计，主 要是调整围护结构热工性能来满足要求，另一种方式就是综合权 衡，即运行能耗计算，在能耗分析之后，如果设计建筑能耗大于 参照建筑能耗，根据标准要求，则要改善围护结构的热工性能， 再进行能耗分析，直至设计建筑能耗小于参照建筑能耗。注意一 点，无论是采用何种评估方式，有些指标都必须满足，如门窗气 密性，可开启面积比等。软件会自动提示不满足指标。
清华斯维尔节能设计软件操作流程分解
热 节
工 能
[隔离图层]，选中外墙，把墙体单 独显示出来。[双线]切换墙体到单 双线状态或单线状态 将没有闭合的墙体闭合。主要看基 线（黄色）没有闭合。 不闭合墙体的编辑方式：拉伸、[倒 墙角]、[创建墙体]补画。
2.2、检查墙体——高度
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
节
能
12、局部设置
建 模
[局部设置]命令，设置梁、过梁等。 用于修改外墙、屋顶等围护结构默
热
工
工程设置 工程构造 门窗类型 遮阳设置 房间设置 局部设置
节
能
认构造。 用于定义局部边界条件不一样，如 半地下室墙体、墙体构绝热、屋顶 绝热。 操作：选定对象 —— 打开属性表， 修改。
双击墙体，看高度是否正确 如果不正确。[改高度]批量修改
热 节
工 能
3.1、检查门窗——与节能一致性
建 模
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
使用[两点门窗]、[插入门窗]、[转 角窗]、[带形窗]命令补画门窗。 在节能计算中，透光门按外窗进行 热工计算，所以，需要[门转窗]命 令将门转为窗。
总体流程
一、建模 1、打开图形 2、检查墙体 二、热工 7、工程设置 8、工程构造
三、节能 13、数据提取
14、节能检查 15、能耗分析 16、节能报告 17、报 审 表 18、导出审图
3、检查门窗
4、搜索房间 5、建楼层框 6、模型检查
9、门窗类型
10、遮阳设置 11、房间设置 12、局部设置
打开图形 检查墙体 检查门窗 搜索房间 建楼层框 模型检查
清华斯维尔节能设计软件操作流程
清华斯维尔节能设计软件操作流程清华斯维尔节能设计软件（以下简称节能软件）是一款由清华大学和瑞士斯维尔大学合作开发的专业节能设计软件。
它可以帮助工程师和设计师进行建筑节能性能的评估和优化。
本文将介绍该软件的操作流程，以帮助用户更好地使用该软件。
1.软件安装与注册2.新建项目打开节能软件后，用户可以在主界面上点击“新建项目”按钮，创建一个新的项目。
在项目创建过程中，用户需要填写一些基本信息，如项目名称、地理位置等。
3.导入建筑信息4.设置设计参数接下来，用户需要设置一些设计参数，以便软件能够对建筑进行能量分析和优化。
这些参数包括建筑材料的热特性、建筑系统的能效参数等。
用户可以根据实际情况进行设置和调整。
5.进行能量分析完成上述步骤后，用户可以开始进行能量分析。
节能软件会根据建筑信息和设计参数，计算出建筑的能量消耗情况。
用户可以通过软件提供的图表和报告，了解建筑在不同季节和不同工况下的能源利用情况。
6.设计优化根据能量分析的结果，用户可以对建筑进行设计优化。
软件提供了多种优化方案，如调整建筑结构、选择更优的能源设备、改善建筑热环境等。
用户可以在软件中进行模拟和比较不同优化方案的效果，以选取最佳的设计方案。
7.评估结果导出优化设计完成后，用户可以导出评估结果。
节能软件支持结果的导出为各类文件格式，如PDF、Excel等。
用户可以根据需要选择导出的内容和格式，以便与项目团队和相关方分享和交流。
8.数据管理与版本控制节能软件还提供了数据管理和版本控制功能。
用户可以对项目数据和设计方案进行管理和备份，以便日后的查阅和使用。
除了上述操作流程，节能软件还提供了其他一些功能和工具，如能源仿真、室内环境模拟、可持续性评估等。
用户可以根据实际需要使用这些功能。
此外，节能软件还提供了帮助文档和用户论坛，用户可以在其中寻找答案和交流经验。
总之，清华斯维尔节能设计软件是一款功能强大的节能设计工具，它可以帮助用户进行建筑节能性能的评估和优化。
建筑节能设计分析软件PBECA说明书
AutoCADVersion建筑节能设计分析软件PBECAP B E C A使用说明书建研科技股份与商标说明PKPM计算机程序及全部相关文档都是受专利法和著作权法保护的产品，属于中国建筑科学研究院建研科技股份。
未经中国建筑科学研究院建研科技股份的书面许可，不得以任何形式、任何手段复制本产品或文档的任何部分。
PKPM 标志是中国建筑科学研究院建研科技股份的注册商标。
建研科技股份中国建筑科学研究院设计软件事业部(PKPM CAD工程部)免责声明PKPM系统在开发阶段经过了严格测试，自研发以来，国外数以万计的工程应用证明了其适用性和正确性。
但用户必须清楚，在程序的准确性或可靠性上开发者未做任何直接或暗示性的担保，使用者必须了解程序的假定并必须独立地核查结果。
您可享有法律规定下PKPM不得排除或限制的担保、条件和条款。
除了这些不可排除的担保、条件和条款，PKPM及其供应商不做出任何担保、条件、述、保证或条款（无论是明示的还是暗示的，也无论是依据成文法、普通法、惯例、常例，还是其他任何原因），包括但不限于性能、结果、安全、不侵权、适销性、完整性、可不受干扰使用以及适用于任何特殊用途。
本免除担保声明在某些国家可能无效。
您可能享有法律规定下不得放弃或免除的担保权利。
PKPM不在适用法律允许的围外限制您所享有的担保权利。
前言节能减排是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。
自2003年以来，建研科技股份设计软件事业部为建筑设计行业建筑节能设计领域提供了一系列优秀的设计分析软件，广泛地面向设计单位、开发商、审图机构、以及政府职能监管部门等。
建研科技股份设计软件事业部自主开发的基于AutoCAD平台的建筑建筑节能设计分析软件PBECA，自投入市场以来业绩斐然，占据了90%的市场份额，引领建筑节能领域发展的新方向。
本书介绍的建筑节能设计分析软件PBECA，继承原有版本简洁的操作流程，拓展复杂建筑的建模功能，结合用户的真实体验，在现行国家标准基础上，量身定制各地规的人性化注册码升级模式。
【精品】节能软件操作流程
天正节能TBEC8。
2分析流程一：天正节能8。
2简介：节能分析软件应国家节能规范而生，目前国家规范规定的是节能50％，即建筑要进行节能设计，以达到节能50％的效果。
这个50%指的是：以20世纪80年代改革开放初期建造的公共建筑作为比较能耗的基础，称为“基准建筑”.基准建筑与能耗有关的参数都按当时的情况选取，在保持与目前标准约定的室内环境参数的条件下，计算“基准建筑"全年的暖通空调和照明能耗，将它作为100％。
规范规定的节能50%即是将这个数值减少一半.然后再根据这个能耗数值反向模拟出各个围护结构（外墙、门、窗、屋顶等）的传热系数限值,即规定性指标,也叫静态指标。
节能分析软件就是通过对节能模型的分析来判断节能模型的各规定性指标是不是低于规范中的上限。
如果静态指标都低于规范中的上限,则说明是节能设计满足规范的规定，达到50%以上.如果静态指标有高于规范中的上限的,刚要进行权衡判断（采暖地区居住建筑不做权衡判断，静态指标必须满足规范）.权衡判断是指计算设计建筑和参考建筑的全年采暖和空调总能耗，两者作比较，如果设计建筑全年能耗小于参考建筑的能耗，则满足规范规定,反之则不满足。
所谓参考建筑指与设计建筑的形状，大小，朝向，内部空间划分等等和设计建筑一致，但各静态指标取规范规定的上限值，然后计算全年采暖和空调能耗。
二．节能计算依据及主要气候城市分区:《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2010）《公共建筑节能设计标准》（GB50189—2005）主要城市所处气候分区三．节能软件适用的平台：CAD平台从AutoCAD2002支持到AutoCAD2011系统由windowsxp支持到windows732位四．天正节能软件的特点1。
直接利用天正建筑设计成果，实现快速建模,无需模型转换，无需二次建模,可充分利用建筑方案和施工图，达到节能设计和建筑设计同步进行，与建筑设计成果无缝链接，实现数据共享.2。
天正节能操作流程
节能操作流程：1，模型处理。
接到一个工程，先把需要做节能的平面图复制到一起，重新命名。
然后，可以把标注，示意图形等全部删除，只剩下墙，门窗，柱子，阳台。
注意：新版软件的平屋顶需要建出来！轴线的话，考虑到以后楼层组合找对齐点时，可能用到。
建议关闭其图层，而不删除。
处理完后，重新保存一下图纸。
模型处理时，比较重要的命令是将墙体，柱子的高度改与层高相同（支持框选）。
2，节能建模——工程管理——新建工程（注意：最好新建一个文件夹，把新建的工程和处理好的底图放到里面），点开下面的对话框，图纸——平面图——右键添加。
3，节能建模——墙体——识别内外（如果外围墙体完全闭合，会有红虚线显示），房间——搜索房间。
识别内外时，可以通过变化墙体的显示模式，来找出墙体断开或者重合部位等有碍于外围护闭合的因素。
4，节能建模——工程管理——楼层，添加楼层，然后组合。
命令行提示：选择第一个角点<取消>: 选取定义范围的第一点另一个角点<取消>: 选取定义范围对角点对齐点<取消>: 从图上取一个标志点作为各楼层平面的对齐点5，设置——规范选择，选择节能计算依据的规范及计算地点。
设置——工程设置，可以填写工程信息，设置工程参数。
其中，室外地坪标高有采暖半地下室的需要设置，其余情况均为0。
6，热工设置——系统划分（住宅），热工设置——工程构造（可以自己逐项添加，也可以读取已存在的tps文件）点取菜单命令后，显示对话框如下：在“工程构造库”对话框里，有天正默认的一套工程各类别的构造作法，用户可根据工程的需要进行选择，若默认的工程类别不符合工程的需求，则用户可通过单击原构造行或右击行首，从快捷菜单中选“新建行”，单击空白栏两种方式进行构造的选择，此时会显示一个导入按钮，单击该按钮进入构造库，双击要导入的构造行首即可导入该工程所需的构造。
当用户选中其中一种构造后，在该对话框的下端会显示当前所选构造的材料种类，以及各层材料的厚度，同构造库一样，材料中也可添加、删除一行，点击材料名称后的导航按钮可以打开天正材料库，选取新的材料。
天正节能设计基本操作步骤
天正节能设计基本操作步骤天正节能设计基本操作步骤（居住建筑只关注外墙窗，公共建筑需关注内墙、门窗）1、修改墙、柱、门窗高度（均可以通过过滤选择和其他方法选择，选择后通过CTRL+1在属性对话框中修改）2、检查墙体连接准确性（方法：通过“隔离图层”命令隔离墙线，并通过命令把墙体变为单线，把不相交的地方通过节点拉伸封闭外墙。
注意：柱体中不能包括有短墙，如果在生成建筑轮廓时提示删除短墙，则可能是因为这个原因，只要删除柱内的短墙就可以，方法：把图象放大，选择建筑轮廓命令，在弹出对话框中选择做标记，关闭对话框后删除柱内的短墙，再进行墙体连接）3、建楼层框（注意：对齐点必须是各层中相同位置）4、搜索建筑外轮廓（如果一层中有多个轮廓，需要搜索多个轮廓，软件会自动把同层中的所有轮廓面积相加）5、工程设置6、构造设置7、设置梁体（方法：通过过滤选择，选择外墙，ctrl+1属性对话框中，设置梁高和梁构造）8、设置外遮阳（方法：通过过滤选择，选择窗户，ctrl+1选择窗户，设置外遮阳。
注意：阳台门等如果是玻璃透光门，需要通过“墙窗屋顶”-“门转窗”命令把门转为“透光门”，再设置外遮阳）9、计算平均K值，赋予构造（方法：左边菜单“节能设计”－“平均K值”，计算K值和D值，分别赋予构造）10、通过“节能检查”检查规定性指标是否满足节能标准11、通过“耗电指数”分析设计建筑和参照建筑的耗电指数12、生成节能报告，分析建筑是否符合节能要求13、如果节能报告分析不能通过，通过改进措施，使建筑物节能（1）方案设计阶段的节能改进在方案设计阶段就考虑节能并用清华节能辅助节能计算可以更好的控制节能成本，通过调整建筑朝向、外窗面积、外窗固定外遮阳、外墙、屋顶颜色等手段，几乎不需要增加什么造价，就可以有效的降低建筑能耗，外墙、外窗无需太大改动就可以满足节能标准的要求。
（2）施工图设计阶段的节能改进施工图设计阶段利用清华节能进行节能计算主要为了通过施工图审查，一般不愿修改平立剖面，对夏热冬暖地区，节能改进措施主要有更改外窗类型；增加外墙保温；增加活动遮阳等。
天正节能操作流程
天正节能操作流程节能操作流程：1，模型处理。
接到一个工程，先把需要做节能的平面图复制到一起，重新命名。
然后，可以把标注，示意图形等全部删除，只剩下墙，门窗，柱子，阳台。
注意：新版软件的平屋顶需要建出来！轴线的话，考虑到以后楼层组合找对齐点时，可能用到。
建议关闭其图层，而不删除。
处理完后，重新保存一下图纸。
模型处置时，比较关键的命令就是将墙体，柱子的高度转与层高相同（积极支持框选）。
2，节能建模——工程管理——新建工程（注意：最好新建一个文件夹，把新建的工程和处理好的底图放到里面），点开下面的对话框，图纸——平面图——右键添加。
3，节能环保建模——墙体——辨识内外（如果外围墙体全然滑动，可以存有白虚线表明），房间——搜寻房间。
辨识内外时，可以通过变化墙体的表明模式，去找到墙体断裂或者重合部位等Though外围护滑动的因素。
4，节能建模——工程管理——楼层，添加楼层，然后组合。
挑选第一个角点:挑选出定义范围的第一点另一个角点:选取定义范围对角点对齐点:从图上投一个标志点做为各楼层平面的对齐点5，设置——规范选择，选择节能计算依据的规范及计算地点。
设置——工程设置，可以填写工程信息，设置工程参数。
其中，室外地坪标高有采暖半地下室的需要设置，其余情况均为0。
6，热工设置——系统分割（住宅），热工设置——工程结构（可以自己逐项嵌入，也可以加载已存有的tps文件）点取菜单命令后，显示对话框如下：在“工程结构库”对话框里，存有天正预设的一套工程各类别的结构作法，用户可以根据工程的须要展开挑选，若预设的工程类别不合乎工程的市场需求，则用户可以通过单击原结构行及或右击行首，从便捷菜单中选“新建行”，单击空白栏两种方式展开结构的挑选，此时可以表明一个引入按钮，单击该按钮步入结构库，双击必须引入的结构行首即可引入该工程所需的结构。
当用户选中其中一种构造后，在该对话框的下端会显示当前所选构造的材料种类，以及各层材料的厚度，同构造库一样，材料中也可添加、删除一行，点击材料名称后的导航按钮可以打开天正材料库，选取新的材料。
