倒易点阵介绍
晶体学基础-倒易点阵
倒易点阵晶体学中最关心通常是晶体取向，即晶面的法线方向。

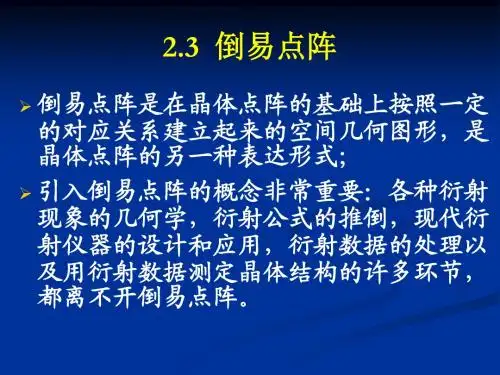

倒易点阵是在晶体点阵的基础上按一定对应关系建立起来的空间几何图形（倒易空间），是晶体点阵的另一种表达形式。
将晶体点阵空间称为正空间。
倒易空间中的结点称为倒易点。
部分。
a a * = b把正点阵基矢与倒易点阵基矢的关系代入，得正点阵与倒易点阵的关系•O 点到(hkl)晶面的垂直距离就是晶面间距d hkl 。
倒数关系（大小）●d hkl =h a H H H1=•确定倒易矢量H ，就确定了正点阵晶面。
S hkl P 及Q ⊥•倒易矢量[hkl]的大小（模）就是其正点阵中相邻平行(hkl)晶面间距的倒数。
(倒—Reciprocal)进行矢量相乘并且展开。
a H hkl •在倒易点阵中，从原点指向阵点[坐标hkl ]的倒易矢量H hkl = ha* +kb* +lc*•H hkl 必和正点阵的(hkl )面垂直，•即倒易点阵的阵点方向[hkl ]*和正点阵的(hkl )面垂直：[hkl ]*⊥(hkl )。
CBAx y z(010)(100)(001)a例：由单斜点阵导出其倒易点阵•单斜点阵：b轴垂直于a和c轴。
左图图面为（010）面。
•从作图可以看出，正点阵和其对应的倒易点阵同属一种晶系。
把上面三个式子写成矩阵形式：•同理，可按下式求出与方向指数为[uvw]的方向相垂直的面的面指数(hkl):•例如，对立方系而言，a*●a* = b* ●b* = c*●c *=1/a2;a*●b* = b* ●c* = c*●a *=0;•u:v:w=h:k:l。
所以(hkl)面的法线指数和面指数同名，即为[hkl]。
倒易点阵名词解释
倒易点阵名
倒易点阵是由被称为倒易点的点所构成的一种点阵，它也是描述晶体结构的一种几何方法，它和空间点阵具有倒易关系。
倒易点阵中的一倒易点对应着空间点阵中一组晶面间距相等的点格平面。
倒易点阵的概念在晶体结构和固体物理学中都有十分重要的作用。
到目前为止，大多数教程都是在密勒指数或晶面指数无关的情况下来定义倒易点阵概念的。
由于晶面指数的概念出现得很早，有一些老的晶体学和固体物理学教程中甚至没有提到倒易点阵这个概念。
在目前流行的固体物理学教科书中，对倒易点阵均有叙述，而且处处应用。
但是，倒易点阵概念的引入比较生硬，对倒易点阵与晶面指数的关系交待得不够清楚。
倒易点阵
§2.3倒易点阵与爱瓦尔德球图解法一、倒易点阵的概念X 射线衍射晶体结构分析工作是通过衍射花样（包含衍射方向和强度信息）反推出衍射晶体的结构特征。
通过衍射花样反推晶体结构是复杂而困难的工作。
1921年爱瓦尔德（P.P. Ewald ）通过倒易点阵可以把晶体的衍射斑点直接解释成晶体相应晶面的衍射结果。
也可以说，电子衍射斑点就是与晶体相对应的倒易点阵中某一截面上阵点排列的像。
倒易点阵是与正点阵相对应的量纲为长度倒数的三维空间（倒易空间）点阵，它是一个虚拟点阵（通常将晶体点阵称为正点阵）。
它的真面目只有从它的性质及其与正点阵的关系中才能真正了解。

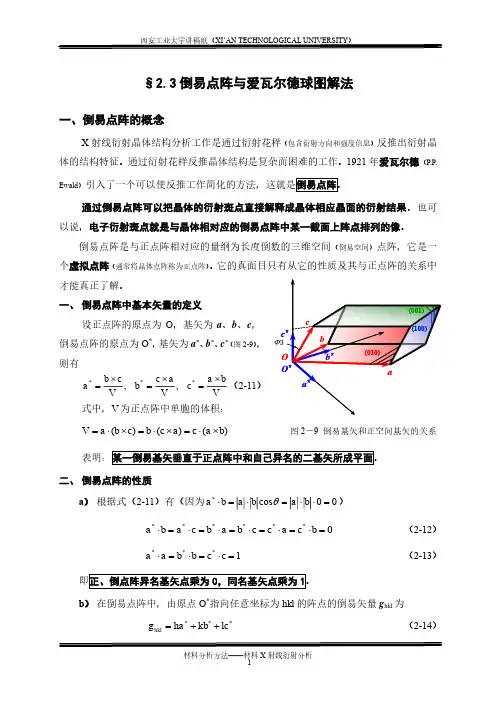

一、 倒易点阵中基本矢量的定义设正点阵的原点为O ，基矢为a 、b 、c ，倒易点阵的原点为O *，基矢为a *、b *、c *（图2-9），则有V b a c V a c b V c b a ⨯=⨯=⨯=***,, （2-11） 式中，V 为正点阵中单胞的体积：)()()(b a c a c b c b a V ⨯⋅=⨯⋅=⨯⋅= 图2－9 倒易基矢和正空间基矢的关系二、 倒易点阵的性质a ） 根据式（2-11）有（因为00cos *=⋅⋅=⋅=⋅b a b a b a θ）0******=⋅=⋅=⋅=⋅=⋅=⋅b c a c c b a b c a b a （2-12）1***=⋅=⋅=⋅c c b b a a （2-13）b ） 在倒易点阵中，由原点O *指向任意坐标为hkl 的阵点的倒易矢量g hkl 为***lc kb ha g hkl ++= （2-14）Φ3在倒易空间中，画出衍射晶体的倒易点阵，以倒易原点O*为端点作入射波的波矢量k ，该矢量平行于入射束方向，长度等于波长的倒数，即λ1=k ，以O 为中心，1/λ为半径作一个球，这就是爱瓦尔德球。
若有倒易阵点G （指数为hkl ）正好落在爱瓦尔德球的球面上，则相应的晶面组（hkl ）与入射束的方向必满足布拉格条件，而衍射束的方向就是，或者写成衍射波的波矢量k ´，其长度也等于反射球的半径1/λ。
倒易点阵介绍
1
倒易点阵
❖ 倒易点阵概念及定义 ❖ 倒易点阵的物理意义 ❖ 倒易点阵的应用是一个假想的点阵.
❖ 将空间点阵(真点阵或实点阵)经过倒易变换,就 得到倒易点阵,倒易点阵的外形也是点阵,但其 结点对应真点阵的晶面,倒易点阵的空间称为倒 易空间。
❖ 1860年法国结晶学家布拉菲提出并作为空间点 阵理论的一部分，但缺乏实际应用。
24
25
点阵中单胞的体积：V=a·(b×c)=b·(a×c) =c·(a×b)
5
倒易点阵基矢与正点阵基矢的关系
（仅当正交晶系）
6
倒易点阵的性质
1. 正倒点阵异名基矢点乘为0;
a*·b= a*·c=b*·a=b*·c=c*·b=0
同名基矢点乘为1。
a*·a=b*·b=c*·c=1.
2. 在倒易点阵中，由原点O*指向任意坐标为hkl的阵点
的。即倒易矢量ghkl是与相应指数的晶向[hkl] 平行的。
7
ghkl=h a*+k b*+lc* 表明：
❖ 1平.倒行易于矢它量的法gh向kl垂N直hkl于正点阵中相应的 [hkl]晶面，或 ❖ 2.倒易点阵中的一个点代表的是正点阵中的一组晶面
8
晶带定理
❖ 在正点阵中，同时平行于某一晶 向[uvw]的一组晶面构成一个晶带， 而这一晶向称为这一晶带的晶带 轴。
向平行于（hkl）晶面的法线，则有K‘ –K= G，即为布拉格方程 14
的矢量形式。
倒易点阵的应用
倒易点阵使许多晶体几何学问题的解决变得简易。例如单胞体 积，晶面间距、晶面夹角的计算以及晶带定理的推导等等。以 下是倒易点阵的应用。 1°由倒易点阵的基本性质可得： a*=1/d100，b*=1/d010，c*=1/d100 （a*=G100=1/d100） 在晶体点阵S 中，点之间或点阵平面之间的距离用Å 作单位， 因此，a*、b*、c*的单位为Å－1。在用图解法解决实际问题时， 用相对标度值表示相对大小即可。
倒易点阵与衍射
Xi’an Jiaotong University
倒易矢量的数学定义
a*·a=c*·c=b*·b=1 同文字的倒易矢量与正矢量的 数量积为1的图形解释见图2. 从图2可知，c cosδ是（001） 面的面间距d001，因此： c*·c=c* c cosδ=c*d001=1 可得 c*=1/d001 b*
倒易空间不同点阵面与反射球相交的投影示意图
磁学与磁性材料
Xi’an Jiaotong University
几点讨论 （2）如果晶胞的尺寸增加，倒易点阵参数将较小， 各个结点将更互相靠近，从而使它们与反射球交 截得几率更大，衍射斑点也更靠近。 （3）如果用于照射晶体的X射线波长较短，则反射 球的半径增大，这时能落到球面上的结点当然亦 会增多，增加晶体衍射的光点数目。
磁学与磁性材料
d P a B θ 1 2θ A t b
图6.在倒易空间中反射的几何条件 a—入射线；b—反射球； C—反射线；d—反射线方向。
c θ θ
R t
Hhkl O
Xi’an Jiaotong University
三、厄瓦尔（Ewald）图解
将倒易点阵置于反射球中， 就可将衍射和倒易点阵联系 起来。 如图6，以O点作为倒易点阵 原点，而入射线的方向BO与 倒易点阵的基本平移矢量一 致。在这种情况下，所有落 到球面上的结点均处于射线 束的反射位置。例如有一个 倒易结点落到球面的P点 处，则反射线的方向将与反 射球的中心A到P点的连线相 平行。
磁学与磁性材料
Xi’an Jiaotong University
二、衍射方程
倒易点阵不仅可使晶体几何 学问题的解决简化，更为重 要的是同衍射问题相联系。 设入射光波长为λ，其方向 由单位质量 S0 表示；衍射光 方向由单位矢量 S 表示。 设晶体沿三个轴方向的的那 位矢量为 a, b, c. 若希望 在 S 方向上的散射加强，则 在与此相垂直的波阵面上， 晶体中各原子的散射线的位 相必须相同。
倒易点阵
由满足这些条件的初基矢量a*, b*, c*决 定的点阵----倒易点阵
倒易点阵与正点阵的基本对应关系为
a * b a * c b * a b * c c * a c * b 0 a * a b * b c * c 1
*
： a 与a的夹角
*
： b*与b 的夹角 ： c 与c 的夹角
*
根据定义， a 与(b c )同方向 * 即： a 1 (b c )
*
倒易点阵的另一种表达方式
a a 1
*
* a a 1 (b c ) a 1 正点阵体积 V (b c ) a
bc a V
*
1 V 1
1 1 / V
a 1 (b c )
*
V a bc bc a c ab
bc bc a V a b c
*
ca ca b V bca
*
ab ab c V cab
*
给出了倒易点阵与正点阵之间的方向 关系和数值关系。
a ,b ,c
* * *
2.3.1 倒易点阵的定义及倒易点阵参数 定义
c* b* 引入倒易点阵初基矢量 c b
令a * a 1, b * b 1; c * c 1
* 令a b , c * b a, c * c b, a
a
a*
*
V abc
bc sin sin a abc a sin 90 1 a a
*
1 b b
*
1 c c
*
1 a b c a
倒易点阵
§2.3倒易点阵与爱瓦尔德球图解法一、倒易点阵的概念X 射线衍射晶体结构分析工作是通过衍射花样（包含衍射方向和强度信息）反推出衍射晶体的结构特征。
通过衍射花样反推晶体结构是复杂而困难的工作。
1921年爱瓦尔德（P.P. Ewald ）通过倒易点阵可以把晶体的衍射斑点直接解释成晶体相应晶面的衍射结果。
也可以说，电子衍射斑点就是与晶体相对应的倒易点阵中某一截面上阵点排列的像。
倒易点阵是与正点阵相对应的量纲为长度倒数的三维空间（倒易空间）点阵，它是一个虚拟点阵（通常将晶体点阵称为正点阵）。
它的真面目只有从它的性质及其与正点阵的关系中才能真正了解。
一、 倒易点阵中基本矢量的定义设正点阵的原点为O ，基矢为a 、b 、c ，倒易点阵的原点为O *，基矢为a *、b *、c *（图2-9），则有V b a c V a c b V c b a ⨯=⨯=⨯=***,, （2-11） 式中，V 为正点阵中单胞的体积：)()()(b a c a c b c b a V ⨯⋅=⨯⋅=⨯⋅= 图2－9 倒易基矢和正空间基矢的关系二、 倒易点阵的性质a ） 根据式（2-11）有（因为00cos *=⋅⋅=⋅=⋅b a b a b a θ）0******=⋅=⋅=⋅=⋅=⋅=⋅b c a c c b a b c a b a （2-12）1***=⋅=⋅=⋅c c b b a a （2-13）b ） 在倒易点阵中，由原点O *指向任意坐标为hkl 的阵点的倒易矢量g hkl 为***lc kb ha g hkl ++= （2-14）Φ3在倒易空间中，画出衍射晶体的倒易点阵，以倒易原点O*为端点作入射波的波矢量k ，该矢量平行于入射束方向，长度等于波长的倒数，即λ1=k ，以O 为中心，1/λ为半径作一个球，这就是爱瓦尔德球。
若有倒易阵点G （指数为hkl ）正好落在爱瓦尔德球的球面上，则相应的晶面组（hkl ）与入射束的方向必满足布拉格条件，而衍射束的方向就是，或者写成衍射波的波矢量k ´，其长度也等于反射球的半径1/λ。
晶体学基础-倒易点阵
倒易点阵晶体学中最关心通常是晶体取向，即晶面的法线方向。
倒易点阵是在晶体点阵的基础上按一定对应关系建立起来的空间几何图形（倒易空间），是晶体点阵的另一种表达形式。
将晶体点阵空间称为正空间。
倒易空间中的结点称为倒易点。
部分。
a a * = b把正点阵基矢与倒易点阵基矢的关系代入，得正点阵与倒易点阵的关系•O 点到(hkl)晶面的垂直距离就是晶面间距d hkl 。
倒数关系（大小）●d hkl =h a H H H1=•确定倒易矢量H ，就确定了正点阵晶面。
S hkl P 及Q ⊥•倒易矢量[hkl]的大小（模）就是其正点阵中相邻平行(hkl)晶面间距的倒数。
(倒—Reciprocal)进行矢量相乘并且展开。
a H hkl •在倒易点阵中，从原点指向阵点[坐标hkl ]的倒易矢量H hkl = ha* +kb* +lc*•H hkl 必和正点阵的(hkl )面垂直，•即倒易点阵的阵点方向[hkl ]*和正点阵的(hkl )面垂直：[hkl ]*⊥(hkl )。
CBAx y z(010)(100)(001)a例：由单斜点阵导出其倒易点阵•单斜点阵：b轴垂直于a和c轴。
左图图面为（010）面。
•从作图可以看出，正点阵和其对应的倒易点阵同属一种晶系。
把上面三个式子写成矩阵形式：•同理，可按下式求出与方向指数为[uvw]的方向相垂直的面的面指数(hkl):•例如，对立方系而言，a*●a* = b* ●b* = c*●c *=1/a2;a*●b* = b* ●c* = c*●a *=0;•u:v:w=h:k:l。
所以(hkl)面的法线指数和面指数同名，即为[hkl]。
倒易点阵介绍重点
8
衍射条件
设:入射线波长为λ ,入 射线方向为单位矢量S0, 衍射线方向为单位矢量S, 那么在S方向有衍射线的 条件是:在与S方向相垂 直的波阵面上,晶体中各 原子散射线的位向相同。 先计算原点O和任一原子 A的散射线在与S方向的 位向差。
g
1
m
θ
hkl
A
θ θ
S 2 (S-S0) (HKL) S0
n O
光程差 On Am OA S OA S0 OA ( S S0 )
相应的位向差为
2
2
( S S0 )
OA
其中p、q、r是整数 因为S0是入射线方向单位矢量, S是衍射线方向为单 位矢量，因此S- S0是矢量，则：(S S0 ) * *
6
1. 倒易矢量 ghkl 垂直于正点阵中相应的 [hkl] 晶面，或 平行于它的法向Nhkl 2.倒易点阵中的一个点代表的是正点阵中的一组晶面
ghkl=h a*+k b*+lc* 表明：
7
晶带定理
在正点阵中，同时平行于某一晶 向[uvw]的一组晶面构成一个晶带， 而这一晶向称为这一晶带的晶带 轴。 图示为正空间中晶体的[uvw]晶带 图中晶面（h1k1l1）、（h2k2l2）、 （h3k3l3）的法向N1、N2、N3和倒 易矢量gh1k1l1、gh2k2l2、gh3k3l3的方 向相同. 晶带定理：因为各倒易矢量都和 其晶带轴r=[uvw]垂直，固有 ghkl•r=0 ，即 hu+kv+lw=0, 这就 是晶带定理。
(S-S0)/λ= 2sinθ )/λ=ghkl=1/d
2dsinθ =λ
1-4倒易点阵
四、倒易点阵
2 怎样拟定倒易点阵
2.1 什么是倒易基矢 我们将正点阵中晶胞中旳a、b、c、、、六个点阵
常数用三个基矢 a、b、c 来替代，那么 a、b、c 就能
四、倒易点阵
4 实际晶体中旳倒易点阵
倒易点阵中出现节点旳条件： 正点阵中相互平行旳（hkl）面旳全体包括（经过）全部旳正点阵节 点。 例如：BCC和FCC旳（002）平行晶面族包括了全部原子
（001）平行晶面族只包括了二分之一原子 所以：在BCC和FCC旳倒易点阵中只出现（0，0，2）节点，而不 出现（0，0，1）节点。
四、倒易点阵
1 什么是倒易点阵
• 为了从几何学上形象旳拟定衍射条件， 人们就找到一个新旳点阵（倒易点阵），使 其与正点阵（实际点阵）相相应。
•
相应旳条件：新点阵中旳每一个结点都 相应着正点阵旳一定晶面，该结点既反O映P 该
晶面旳取向也反映该晶面旳面间距。
•
具体条件：OP 1/d(hkl)
• a. 新点阵中原点O到任意结点P(hkl) （倒易 点）旳矢量 正好沿正点阵中{hkl}面旳法 线方向。
（100）
四、倒易点阵
2.2 怎样拟定倒易基矢 2经过怎正样点拟阵定，倒能易够点得阵到：
d(100) =a
b b
c c
（2）
将（2）式代入（1）式得到：
a*= bc bc abc V
一样：b*
=
c
a V
c*
ab V
V 为正点阵晶胞旳体积。
（100）
四、倒易点阵
2 怎样拟定倒易点阵
倒易点阵概念
倒易点阵概念倒易点阵是一种特殊的图像处理技术，它是通过将图像的像素点进行重新排列，从而使得图像中的信息阅读不受制于字的排列顺序。
倒易点阵的设计旨在提高人类对图像信息的识别速度和准确性。
下面是对倒易点阵概念的详细回答。
倒易点阵的概念最早由日本的科学家田岛丰提出。
他观察到人类在日常生活中，识别一张印刷的纸张或屏幕上的信息时，通常通过目光在信息区域内跳跃以快速获取所需的信息。
这种目光跳转的方式导致我们需要先看一遍信息，再进行二次搜索来确保没有漏掉任何重要的细节。
倒易点阵技术正是通过重新排列图像的像素点来解决这个问题。
倒易点阵的原理很简单，就是将图像的像素点按照某种规则进行重新排列，通过矩阵的方式呈现给人眼。
这样一来，我们只需要一次扫视整个图像，就可以直接获取到所需的信息，而不需要再进行二次搜索。
在倒易点阵中，每个像素点的位置都被重新指定。
尽管像素点的位置改变了，但是图像的信息仍然可以被准确地还原出来。
这是因为倒易点阵技术充分利用了人脑对于横向和纵向线条的感知能力。
通过合理地调整像素点的位置，倒易点阵不仅可以保持图像信息的完整性，而且还可以提高人类对图像信息的识别速度和准确性。
倒易点阵技术可以应用于各种领域，例如印刷、屏幕显示、电子书阅读器等。
在印刷领域，倒易点阵可以使得书籍和报纸的阅读更加高效和方便。
通过使用倒易点阵技术，读者可以在一次扫视中获取到所需的信息，无需二次搜索整个页面。
倒易点阵技术在屏幕显示领域也有广泛应用。
例如，在智能手机和平板电脑上，通过倒易点阵技术可以提高用户对图像和文字的阅读体验。
用户在阅读电子书或浏览网页时，可以更快速地获取信息，更加方便地阅读和学习。
此外，倒易点阵技术还可以应用于电子书阅读器中。
传统的电子书阅读器需要读者滑动屏幕或按键翻页，才能够看到下一页的内容。
而通过使用倒易点阵技术，读者只需要一次扫视屏幕，就可以获取到整页的内容，从而提高了阅读的效率。
倒易点阵是一个创新的图像处理技术，它通过重新排列图像的像素点，改变图像的表达形式，提高了人类对图像信息的识别速度和准确性。
倒易点阵介绍综述
(2) 波长连续， 使Ewald球的数 量增加，即球壁 增厚（Laue法）
S / 1/
A
S 0 /
O
Δλ
增大晶体产生衍射几率的方法
（ 3 ） Ewald 球 不 动 ， 增 加随机分 布的晶体 数量 ， 相当于围绕O点转动倒易
S / 1/ hkl
晶格，使每个倒易点均
形成一个 球 （倒易 球 ）。 （粉晶法的基础）
OA pa qb rc
ha k b l c*
现在不明确h、k、l一定是整数。由：
2
( S S0 )
可见，只有当φ =2π n时，才能发生衍射，此时n应 为整数。 由于p、q、r是整数，因此满足衍射条件时h、k、l 一定是整数。于是得到结论：
OA 2 (ha* k b* l c* ) ( pa qb r c) 2 (hp kq lr )
5
倒易点阵的性质
1. 正倒点阵异名基矢点乘为0; a*·b= a*·c=b*·a=b*·c=c*·b=0 同名基矢点乘为1。 a*·a=b*·b=c*·c=1. 2. 在倒易点阵中，由原点O*指向任意坐标为hkl的阵点的矢量 ghkl(倒易矢量)为：ghkl=h a*+k b*+lc* 式中hkl为正点阵中 的晶面指数 3. 倒易矢量的长度等于正点阵中相应晶面间距的倒数，即 ghkl=1/dhkl 4. 对正交点阵，有 a*∥a，b*∥b，c*∥c， a*=1/a，b*=1/b，c*=1/c， 5. 只有在立方点阵中，晶面法线和同指数的晶向是重合（平行） 的。即倒易矢量ghkl是与相应指数的晶向[hkl] 平行的。
O
观地看出那些面网的衍射状
况。
倒易点阵介绍
❖ 晶带定理：因为各倒易矢量都和
其晶带轴r=[uvw]垂直，固有
ghkl•r=0 ，即 hu+kv+lw=0, 这就
7
是晶带定理。
衍射条件
设:入射线波长为λ,入
射线方向为单位矢量S0,
衍射线方向为单位矢量S,
那么在S方向有衍射线的
条件是:在与S方向相垂
1
直的波阵面上,晶体中各
原子散射线的位向相同。
5. 只有在立方点阵中，晶面法线和同指数的晶向是重合（平行） 的。即倒易矢量ghkl是与相应指数的晶向[hkl] 平行的。
5
ghkl=h a*+k b*+lc* 表明：
❖ 1平.倒行易于矢它量的法gh向kl垂N直hkl于正点阵中相应的 [hkl]晶面，或 ❖ 2.倒易点阵中的一个点代表的是正点阵中的一组晶面
a*=b×c/V, b*=c×a /V, c*=a×b/V. 式中，V为正 点阵中单胞的体积： V=a·(b×c) =b·(c×a) =c·(a×b)
表明某一倒易基矢垂直于 正点阵中和自己异名的二基矢 所成平面
4
倒易点阵的性质
1. 正倒点阵异名基矢点乘为0; a*·b= a*·c=b*·a=b*·c=c*·b=0
先计算原点O和任一原子 A的散射线在与S方向的 位向差。
ghkl
m
θ
A
θ
θ
n O
光程差 On Am OA S OA S0
OA (S S0 )
S2 (S-S0) (HKL)
S0
❖ 相应的位向差为 2 2 (S S0 ) OA
OA pa qb rc 其中p、q、r是整数
由于p、q、r是整数，因此满足衍射条件时h、k、l 一定是整数。于是得到结论：
材料分析方法 近代材料分析技术 第三章 倒易点阵
例如，对于立方晶系， a = 0.25 nm； a*= 4 nm-1
b c* b*
a*
a
3、倒空间的倒空间为正空间。
4、倒空间的单胞体积互为倒数。
5、正倒空间的基矢间角度的关系
，， 分别为正空间b与c, a与c，a与b之间的夹角； *，*，* 分别为倒空间b*与c*, a*与c*，a*与b*之间的夹角；
b O
a
a*
因为倒易基矢的方向垂直于正点阵两异名基矢组成的平面。
故：
a b a* c b* a b* c c* a c* b 0
异名基矢点乘积为0
倒易基矢的大小
因为a*垂直于b、c所在的平面
a bcsin
bc s in
1
V
bcsin a cos a cos
其中，为a与a*之间的夹角
|a* |= |r*200 |= 1/d200 = 2/(a·sin[180-])= 2/(a·sin)
|b*| = |r*020 |= 1/d020 = 2/b |c* |= |r*001| = 1/d001 = 1/(c·sin[180-)= 1/(c·sin)
* 180
18
3、体心点阵
b
倒易矢量r(hRkelc*1ip.rocrahlhl*akatlt*icevekc(tborh)*kll)c*
倒易矢量rhkl的方向垂直于正点阵中（hkl）晶面
2. rh*kl 1 d hkl
倒易矢量rhkl的长度等于正点阵中（hkl）晶面间距的倒数
9
性质一证明：
OA a / h OB b / k OC c / l
cos b * c * cos a * c * cos a * b *
倒易点阵[整理版]
![倒易点阵[整理版]](https://img.taocdn.com/s3/m/873958d159f5f61fb7360b4c2e3f5727a5e924bb.png)
倒易点阵:晶体点阵结构与其电子衍射斑点之间可以通过另外一个假想的点阵很好地联系起来，这就是~零层倒易截面：电子束沿晶带轴的反向入射时，通过原点的倒易平面只有一个，我们把这个二维平面叫做~消光距离：透射束或衍射束在动力学相互作用的结果，在晶体深度方向上发生周期性的振荡，这种振荡的深度周期叫做~明场像：通过衍射成像原理成像时，让透射束通过物镜光阑而把衍射束挡掉形成的图像称为明场像。
暗场像：通过衍射成像原理成像时，让衍射束通过物镜光阑而把透射束挡掉形成的图像称为暗场像。
衍射衬度：由于样品中不同位向的晶体的衍射条件不同而造成的衬度差别叫~质厚衬度：是建立在非晶体样品中原子对入射电子的散射和透射电子显微镜小孔径角成像基础上的成像原理，是解释非晶态样品电子显微图像衬度的理论依据。
二次电子：在入射电子束作用下被轰击出来并离开样品表面的样品的核外电子叫~吸收电子：入射电子进入样品后，经多次非弹性散射能量损失殆尽，然后被样品吸收的电子。
透射电子：如果被分析的样品很薄，那么就会有一部分入射电子穿过薄样品而成为透射电子。
结构消光：当Fhkl=0时，即使满足布拉格定律，也没有衍射束产生，因为每个晶胞内原子散射波的合成振幅为零。
这叫做~分辨率：是指成像物体（试样）上能分辨出来的两个物点间的最小距离。
焦点：一束平行于主轴的入射电子束通过电磁透镜时将被聚焦在轴线上一点。
焦长：透镜像平面允许的轴向偏差.景深：透镜物平面允许的轴向偏差.磁转角：电子束在镜筒中是按螺旋线轨迹前进的，衍射斑点到物镜的而一次像之间有一段距离，电子通过这段距离时会转过一定的角度.电磁透镜：透射电子显微镜中用磁场来使电子波聚焦成像的装置。
透射电子显微镜：是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨率，高放大倍数的电子光学仪器。
弹性散射：当一个电子穿透非晶体薄样品时，将与样品发生相互作用，或与原子核相互作用，或与核外电子相互作用，由于电子的质量比原子核小得多，所以原子核入射电子的散射作用，一般只引来电子改变运动方向，而能量没有变化，这种散射叫做弹性散射。
倒易点阵介绍
n O
光程差 On Am OA S OA S0 OA ( S S0 )
相应的位向差为
2
2
( S S0 )
OA
其中p、q、r是整数 因为S0是入射线方向单位矢量, S是衍射线方向为单 位矢量，因此S- S0是矢量，则：(S S0 ) * *
A
S 0 /
O
倒易球
衍射的极限条件
可见，能获得衍射的最
大倒易球半径为
g=1/d≤ 2/:
hkl
即 d hkl
2
S /
的晶面不
1/
2 C S 0 /
g
O
Direction of direct beam
可能发生衍射
Sphere of reflection
极限球
Limiting sphere
2
1/
A
S0 /
O
5 、以S0端点O点为原点，作
倒易空间，某倒易点（代表
某倒易矢量与hkl面网）的 端点如果在反射球面上， 说明该g*=S, 满足Bragg’s Law。某倒易点的端点如果
P
S/
S S0 g
2
不在反射球面上， 说明不
满足Bragg’s Law，可以直
1/
A
S0 /
倒易点阵
倒易点阵几何 衍射条件 爱瓦尔德图解法 粉末衍射法
1
倒易点阵简介
布拉格公式作为结构分析的数学工具,在 大多数场合已经足够,但是,还有一些衍射 效应是布拉格公式无法解释的,例如非布 拉格散射就是如此. 倒易点阵概念的引入,为一般衍射理论奠 定了基础.
倒易点阵
* b
* c
构成倒易点阵，
* * * * rhkl ha kb lc
又称波矢空间。 a ·a* = b ·b* = c ·c* =1，
a ·b* = a ·c* = b ·c* = 0，
2 1 / a * cos G* ab 0
cos * ab 1/ b2 0
h h c* k l
k
0 0 1/ c2
h l G * k l
（二）、倒易点阵与正点阵的关系
333, 511
521 440 433, 530 442, 600 532, 611 620 531 442, 600
440
620
541
622 631 444 533 622
444
Indexing of cubic reciprocal lattices
001 002 002
010
000 200 100
简单立方 100 110 111 200 210 211 220
体心立方 110
面心立方
1 2 3 4 5 6 8
111 200 211 220 220 200
立方系指数表 （续）
9 10 11 12 13 14 16 17 18 19 20 21 22 24 221, 300 310 311 222 320 321 400 322, 410 330, 411 331 420 421 332 422 221, 300 310 311 222 320 321 400 322, 410 330, 411 331 420 421 332 422
1-4倒易点阵
r b
cr
r b
cr
1 d(100)
（1）
ar、br 、cr 。
（100）
四、倒易点阵
2.2 如何确定倒易基矢
2通过如正何点确阵定，倒可易以点得阵到：
d(100)
=ar
r b r b
cr cr
（2）
将（2）ar *=式ar 代brbr入crcr （ br1V）cr 式得到：
gr =har *
பைடு நூலகம்r kb*
lcr *
四、倒易点阵
•
倒易点阵的一个点或一个矢gr量
r hA
r kB
v lC
代表正点阵的一族晶面。
• 倒易矢量的长度代表正点阵的晶面间距的倒 数，
矢量的方向代表正点阵的晶面的法线。
• 正点阵的一组二维晶面就可用一个倒易点阵 的一维矢量或零维的点来表示。
四、倒易点阵
这些向量的终点就是倒易点阵的结点 c、结点的集合就构成倒易点阵
四、倒易点阵
2 如何确定倒易点阵
2.2 如何确定倒易基矢
假定正点阵中晶胞（原胞）的基矢为
根据倒易点阵与正点阵的对应条件：
r a
*
应平行于（100）面的法线方向
即：
ar
*
r //(b
cr )
长度：
ar * 1 d(100)
ar *
b的. 面新间点距阵的中倒原数点，O到任r 意结点P(hkl)的距离等于正点阵中{hkl}面
OP 1/d(hkl)
我们将实际晶体中一切可能的的{hkl}面所对应的倒易点都 画出来，由这些倒易点组成的点阵称为倒易点阵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
n O
光程差 On Am OA S OA S0 OA ( S S0 )
相应的位向差为
2
2
( S S0 )
OA
其中p、q、r是整数 因为S0是入射线方向单位矢量, S是衍射线方向为单 位矢量，因此S- S0是矢量，则：(S S0 ) * *
2
1/
A
O
S0 /
5 、以S0端点O点为原点，作
倒易空间，某倒易点（代表
某倒易矢量与hkl面网）的 端点如果在反射球面上， 说明该g*=S, 满足Bragg’s Law。某倒易点的端点如果
P
S/
S S0 g
2
不在反射球面上， 说明不
满足Bragg’s Law，可以直
1/
A
O
S0 /
25
概念回顾
以A为圆心，1/λ 为半径所做的球称为反 射球，这是因为只有在这个球面上的倒 易点所对应的晶面才能产生衍射。有时 也称此球为干涉球， Ewald球。 围绕O点转动倒易晶格，使每个倒易点 形成的球称为倒易球 以O为圆心，2/λ 为半径的球称为极限球。
26
大倒易球半径为
g=1/d≤ 2/:
hkl
即 d hkl
2
S/的晶面不Fra bibliotek1/
2 C S0/
g
O
Direction of direct beam
可能发生衍射
Sphere of reflection
极限球
Limiting sphere
关于点阵、倒易点阵及Ewald球的思考
(1) 晶体结构是客观存在，点阵是一个数学抽象。 晶体点阵是将晶体内部结构在三维空间周期平移这 一客观事实的抽象，有严格的物理意义。 (2) 倒易点阵是晶体点阵的倒易，不是客观实在， 没有特定的物理意义，纯粹为数学模型和工具。 (3) Ewald球本身无实在物理意义，仅为数学工具。 但由于倒易点阵和反射球的相互关系非常完善地描 述了X射线和电子在晶体中的衍射，故成为研究晶 体衍射有力手段。
其长度为： S=S-S0=2sin / =1/d
15
3 、S长度为1/d，方向垂 直于hkl面网， 所以 S=g* 即： 衍射矢量就是倒易矢量。 4 、可以A点为球心，以 1/为半径作一球面，称为 反射球（Ewald 球）。衍 射矢量的端点必定在反射 球面上
P
S/
S S0 g
hkl S/ 1/ A S 0 / O
增大晶体产生衍射几率的方法
(1)入射方向不变，转动晶体 即 Ewald 球 不 动 ，
hkl S/ 1/
围绕O点转动倒易
晶格，接触到球面
C
的倒易点代表的晶
面均产生衍射（周
S 0 /
O
转晶体法的基础）。
增大晶体产生衍射几率的方法
hkl
(2) 波长连续， 使Ewald球的数 量增加，即球壁 增厚（Laue法）
( S S0 )
ha k b l c g hkl
* * *
满足衍射条件的矢量方程。 X射线衍射理论中的劳埃方程和布拉格方程均 可由该矢量方程导出。
布拉格方程推导 g
hkl
1
m
θ
A
θ θ
S 2 (S-S0) (HKL) S0
n O
S-S0=Ssinθ + S0sinθ = 2sinθ
S/ 1/
A
S 0 /
O
Δλ
增大晶体产生衍射几率的方法
（ 3 ） Ewald 球 不 动 ， 增 加随机分 布的晶体 数量 ， 相当于围绕O点转动倒易
S/ 1/ hkl
晶格，使每个倒易点均
形成一个 球 （倒易 球 ）。 （粉晶法的基础）
A
S 0 /
O
倒易球
衍射的极限条件
可见，能获得衍射的最
观地看出那些面网的衍射状
况。
入射矢量S0、 衍射矢量S
及倒易矢量g*的端 点均落在球面上 S的方向与大小均
由2所决定
O g3 P3
S0 2
A
S S
S
g1 P1 P2
g2
Ewald 球与极限球
19
凡是处于Ewald球面上的倒易点均符合衍射条件 若同时有m个倒易点落在球面上，将同时有m个衍射发生，衍 射线方向即球心A与球面上倒易点连线所指方向。
3
倒易点阵的概念
倒易点阵是一个假想的点阵. 将空间点阵(真点阵或实点阵)经过倒易变换, 就得到倒易点阵,倒易点阵的外形也是点阵, 但其结点对应真点阵的晶面,倒易点阵的空间 称为倒易空间。
4
倒易点阵的定义
设正点阵的原点为O，基矢 为a、b、c，倒易点阵的原点 为O* ，基矢为a* 、b* 、c*， 则有： a*=b×c/V, b*=c×a /V, c*=a×b/V. 式中，V为正 点阵中单胞的体积： V=a·(b×c) =b·(c×a) =c·(a×b) 表明某一倒易基矢垂直于 正点阵中和自己异名的二基矢 所成平面
5
倒易点阵的性质
1. 正倒点阵异名基矢点乘为0; a*·b= a*·c=b*·a=b*·c=c*·b=0 同名基矢点乘为1。 a*·a=b*·b=c*·c=1. 2. 在倒易点阵中，由原点O*指向任意坐标为hkl的阵点的矢量 ghkl(倒易矢量)为：ghkl=h a*+k b*+lc* 式中hkl为正点阵中 的晶面指数 3. 倒易矢量的长度等于正点阵中相应晶面间距的倒数，即 ghkl=1/dhkl 4. 对正交点阵，有 a*∥a，b*∥b，c*∥c， a*=1/a，b*=1/b，c*=1/c， 5. 只有在立方点阵中，晶面法线和同指数的晶向是重合（平行） 的。即倒易矢量ghkl是与相应指数的晶向[hkl] 平行的。
8
衍射条件
设:入射线波长为λ ,入 射线方向为单位矢量S0, 衍射线方向为单位矢量S, 那么在S方向有衍射线的 条件是:在与S方向相垂 直的波阵面上,晶体中各 原子散射线的位向相同。 先计算原点O和任一原子 A的散射线在与S方向的 位向差。
g
1
m
θ
hkl
A
θ θ
S 2 (S-S0) (HKL) S0
6
1.倒易矢量ghkl 垂直于正点阵中相应的 [hkl]晶面，或 平行于它的法向Nhkl 2.倒易点阵中的一个点代表的是正点阵中的一组晶面
ghkl=h a*+k b*+lc* 表明：
7
晶带定理
在正点阵中，同时平行于某一晶 向[uvw]的一组晶面构成一个晶带， 而这一晶向称为这一晶带的晶带 轴。 图示为正空间中晶体的[uvw]晶带 图中晶面（h1k1l1）、（h2k2l2）、 （h3k3l3）的法向N1、N2、N3和倒 易矢量gh1k1l1、gh2k2l2、gh3k3l3的方 向相同. 晶带定理：因为各倒易矢量都和 其晶带轴r=[uvw]垂直，固有 ghkl•r=0 ，即 hu+kv+lw=0, 这就 是晶带定理。
OA pa qb rc
ha k b l c*
现在不明确h、k、l一定是整数。由：
2
( S S0 )
可见，只有当φ =2π n时，才能发生衍射，此时n应 为整数。 由于p、q、r是整数，因此满足衍射条件时h、k、l 一定是整数。于是得到结论：
OA 2 (ha* k b* l c* ) ( pa qb r c) 2 (hp kq lr )
倒易点阵
倒易点阵几何 衍射条件 爱瓦尔德图解法 粉末衍射法
1
倒易点阵简介
布拉格公式作为结构分析的数学工具,在 大多数场合已经足够,但是,还有一些衍射 效应是布拉格公式无法解释的,例如非布 拉格散射就是如此. 倒易点阵概念的引入,为一般衍射理论奠 定了基础.
2
倒易点阵几何
倒易点阵的概念 倒易点阵的定义 倒易点阵的性质 晶带定理
(S-S0)/λ= 2sinθ )/λ=ghkl=1/d 2dsinθ =λ
12
Ewald 作图法
Ewald 图解是衍射条件的几何表达式。 sinθ =λ/2d
令d= λ /ghkl （此时比例系数用X射线的波长）
则sinθ = ghkl /2 即某衍射面（ hkl）所对应的布拉格角的正弦等 于其倒易矢量长度的一半。
13
Ewald 图解
反射方向 反射线 P
g
入射线 B 1 反射球
θ 2θ θ θ
(hkl)
A
O
Ewald 作图法
1、设以单位矢量S0代表波 长为的X-RAY,照射在晶 P
S/
体上并对某个hkl面网产生
衍射， 衍射线方向为S，二 者夹角为2。
S S0 g
2
1/
A
O
S0 /
2、定义S=S-S0为衍射矢量，
