温度传感器的历史发展与研究现状

温度传感器的历史发展与研究现状

摘要：本文通过查阅各类文献并进行分析总结，简述了温度传感器的意义和作用，介绍了温度传感器的发展历史，列举并分析了常用温度传感器的类型，对比了国外温度传感器设计和研究领域的现状与发展，着重阐述了国外先进的CMOS模拟集成温度传感器的主要原理。最后，文章对温度传感器的未来发展方向做出了说明。

关键词：温度传感器，IC温度传感器，CMOS集成温度传感器

一、背景介绍

1.1绪言

人们为了从外界获取信息，必须借助于感觉器官，而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中，它们的功能就远远不够了。为适应这种情况，就需要传感器。传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。[1]传感器是以一定的精度和规律把被测量转换为与之有确定关系的、便于应用的某种物理量的测量装置。它是实现自动测量和自动控制的首要环节。[2]温度是反映物体冷热状态的物理参数，它与人类生活环境有着密切关系。早在2000多年前，人类就开始为检测温度进行了各种努力，并开始使用温度传感器检测温度。[3]在人类社会中，无论工业、农业、商业、科研、国防、医学及环保等部门都与温度有着密切的关系。

[4]在工业生产自动化流程中，温度测量点一般要占全部测量点的一半左右。[5]因此，人类离不开温度传感器。传感器技术因而成为许多应用技术的基础环节，成为当今世界发达国家普

遍重视并大力发展的高新技术之一，它与通信技术、计算机技术共同构成了现代信息产业的三大支柱。[6]

1.2温度传感器的发展历史和主要分类

人们研究温度测量的历史已经相当的久远了。公元1600年，伽利略研制出气体温度计。

[7]一百年后，酒精温度计[8]和水银温度计[9]问世。到了1821年，德国物理学家赛贝发明了热电偶传感器[10]，人类真正的第一次把温度变成了电信号。此后，随着技术的发展，人们研制出了各种温度传感器。本世纪，在半导体技术的支持下，相继诞生了半导体热电偶传感器、PN结温度传感器和集成温度传感器。[11]与之相应，根据波与物质的相互作用规律，相继开发了声学温度传感器、红外传感器和微波传感器。[12]

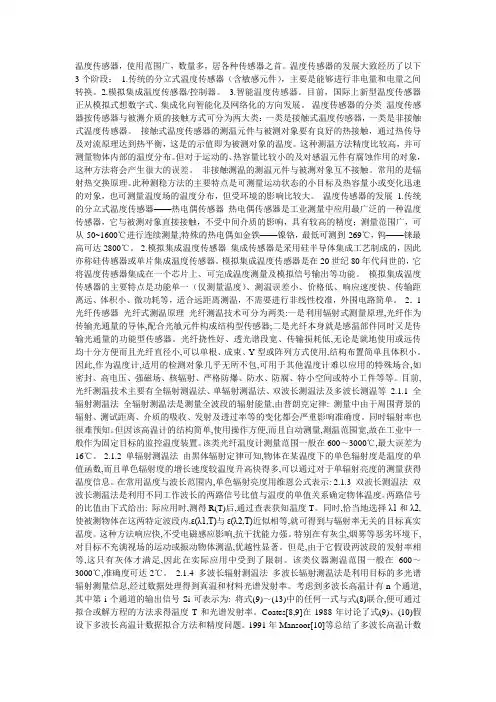

温度传感器有四种主要类型：热电偶、热敏电阻、电阻温度检测器(RTD)和IC温度传感器。[13]

热电偶传感器有自己的优点和缺陷。热电偶温度传感器的灵敏度与材料的粗细无关，用非常细的材料也能够做成温度传感器。也由于制作热电偶的金属材料具有很好的延展性，这种细微的测温元件有极高的响应速度，可以测量快速变化的过程。然而热电偶传感器的灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。[14]

IC温度传感器即数字集成温度传感器，其外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。尤其是CMOS工艺实现的智能温度传感芯片具有低成本、低功耗、与标准数字工艺兼容以及芯片面积小等优点，已经取代了双极型工艺。IC温度传感器又包括模拟输出和数字输出两种类型，最主要的特点之一是将温度传感模块和信号的处理电路同时集成在一个芯片上。[15]

二、国外研究现状

2.1研究方向及进展

2.1.1国研究现状及发展

我国改革开放在“发展高科技，实现产业化”、“大力加强传感器的开发和在国民经济中的普遍应用”等一些列政策导向和支持下[16]，在蓬勃发展的我国电子信息产业市场的推动下，传感器已形成了一定的产业基础，并在技术创新、自主研发、成果转化和竞争能力等方面有了长足进展，为促进国民经济的发展做出了重要贡献。[17]但由于国的半导体产业起步较晚，基础比较薄弱，对温度传感芯片的设计和研究才处于起步阶段，与国际先进技术相比还存在相当大的差距[18]。为此，相关的企业和部门正朝着更高的目标前进，做出了一系列积极的尝试和探索，例如由中国电子器材总公司主办的、由中国电子元件行业协会等公司共同携手组织的“中国热敏电阻及温度传感器展览会”，该展览会是中国最大的热敏电阻及温度传感器展，以共同探讨交流中国“热敏电阻及温度传感器”之发展机会，促进行业发展。[19] 在集成数字智能温度传感器领域，国相关的设计和研究尚处于较基础的阶段。目前市场上流行的同类温度传感器诸如DS18B20，AD7416 ，AD7417，AD7418，AD590等F，大多出自国外DALLAS、ADI等大公司。[20]国公司不仅相关产品少，而且已申请到的相关专利也比较少，除了大学等高校申请的专利外[21]，还有应用科技研究院[22]、纳芯微电子[23]、中电华大电子设计[24]、贝岭[25]等少数研究机构或企业的专利，虽然其专利名称较大，但技术涉及点比较有限。因此，在集成数字温度传感器方面，我国尚有较大的发展空间。[26]

2.1.2国外研究现状及发展

国外情况方面，全世界现在大概有50个国家从事传感器的研制生产工作，研发、生产单位数千余家。在市场上，温度传感器的种类众多，在应用与高精度、高可靠性的场合时

DALLAS(达拉斯)公司生产的DS18B20温度传感器当仁不让。[27]DS18B20是美国DALLAS 半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9-12位的数字值读书方式。可以分别在93.75ms和750ms完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写，温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。因而使用DS18B20可是系统结构更趋简单，可靠性更高，而其超小的体积，超低的硬件开消，抗干扰能力强，精度高，附加功能强，使得DS18B20更受欢迎。[28]对于普通的电子爱好者来说，DS18B20的优势更是学习单片机技术和开发温度相关的小产品的不二选择。[29]

DS18B20的主要特征有：全数字温度转换及输出；先进的单总线数据通信；最高12位分辨率，精度可达土0.5摄氏度；12位分辨率时的最大工作周期为750毫秒；可选择寄生工作方式；检测温度围为–55°C ~+125°C (–67°F ~+257°F)；置EEPROM，限温报警功能；64位光刻ROM，置产品序列号，方便多机挂接；多样封装形式，适应不同硬件系统。[30]

DS18B20以其较高的综合性能获得了较高的市场率，但其精度仅能实现-10°C～

+85°C下误差土0.5°C，这与其使用的测温原理有关，DS18B20采用了不同温度系数的振荡器测量振荡周期的方法进行测温，较高的非线性可能导致其精度无法提升。纵观国外温度传感器的研制情况，精度及其他指标最高的，还属于智能型的CMOS集成温度传感器。

该传感器使用的是双极型晶体管的基极-发射极电压VBE作为测温信号，通过直流低频信号直接测量出温度的变化。从集电极电流IC和基极-发射极电压VBE之间著名的指数关系，可以得到以下VBE与绝对温度T的关系函数。
