2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路第三章3-1长期发热短期发热意义和特点电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。
发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在短时间内不容易散出，于是导体的额温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。
3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。
导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。
对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。
而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。
原则：①防止隔离开关带负荷合闸或拉闸。
②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。
高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。
发电厂电气部分期末深刻复习归纳
《发电厂电气部分》期末深刻复习归纳(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--四、计算题 P63一、屋内配电装置中装有100⨯10的矩形铝导体，导体正常运行温度为40度，周围环境温度为20度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=） 解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(4020)]0.030310()10010w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.031810()ac f dc R k R -=⨯=⨯Ω （2）求对流散热量对流散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 对流散热系数0.350.35101.5() 1.5(4020) 4.28w αθθ=-=-=对流散热量1101() 4.28(4020)0.2218.83w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427340273205.70.950.2226.54100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦（4）导体载流量为 1194I ===（A ） P63二、屋内配电装置中装有100mm ⨯8mm 的矩形铝导体，导体正常运行温度为70度，周围环境温度为25度，试计算该导体的载流量。
（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）解：（1）单位长度导体直流电阻单位长度导体交流流电阻30.044310()ac f dc R k R -=⨯=⨯Ω （2）求对流散热量 对流散热面积对流散热系数0.350.35101.5() 1.5(7025) 5.685w αθθ=-=-=对流散热量 1101() 5.685(7025)0.21655.26w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热三、某发电机端电压为，额定电流为1500A ，装有2×（100×8）mm 2矩形铝导线，短路电流28I ''=kA ，20I ∞=kA 。
发电厂电气部分复习要点

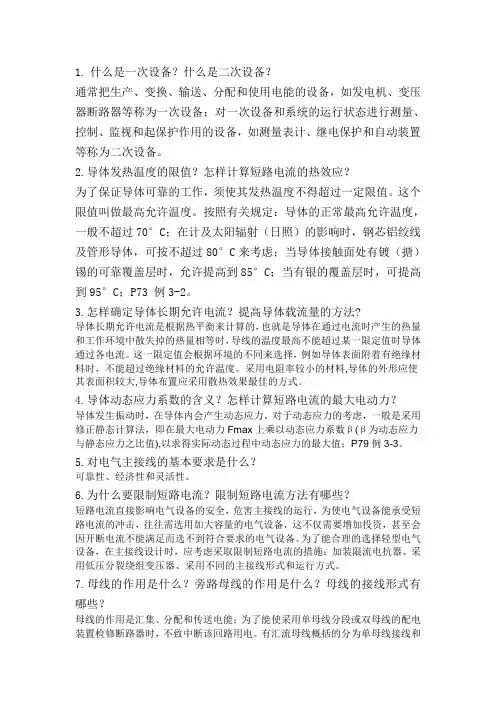

1.什么是一次设备？什么是二次设备？通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器断路器等称为一次设备；对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备，如测量表计、继电保护和自动装置等称为二次设备。
2.导体发热温度的限值？怎样计算短路电流的热效应？为了保证导体可靠的工作，须使其发热温度不得超过一定限值。
这个限值叫做最高允许温度。
按照有关规定：导体的正常最高允许温度，一般不超过70°C；在计及太阳辐射（日照）的影响时，钢芯铝绞线及管形导体，可按不超过80°C来考虑；当导体接触面处有镀（搪）锡的可靠覆盖层时，允许提高到85°C；当有银的覆盖层时，可提高到95°C；P73 例3-2。
3.怎样确定导体长期允许电流？提高导体载流量的方法?导体长期允许电流是根据热平衡来计算的，也就是导体在通过电流时产生的热量和工作环境中散失掉的热量相等时，导线的温度最高不能超过某一限定值时导体通过各电流。
这一限定值会根据环境的不同来选择，例如导体表面附着有绝缘材料时，不能超过绝缘材料的允许温度。
采用电阻率较小的材料,导体的外形应使其表面积较大,导体布置应采用散热效果最佳的方式。
4.导体动态应力系数的含义？怎样计算短路电流的最大电动力？导体发生振动时，在导体内会产生动态应力。
对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β(β为动态应力与静态应力之比值),以求得实际动态过程中动态应力的最大值；P79例3-3。
5.对电气主接线的基本要求是什么？可靠性、经济性和灵活性。
6.为什么要限制短路电流？限制短路电流方法有哪些？短路电流直接影响电气设备的安全，危害主接线的运行，为使电气设备能承受短路电流的冲击，往往需选用加大容量的电气设备，这不仅需要增加投资，甚至会因开断电流不能满足而选不到符合要求的电气设备。
为了能合理的选择轻型电气设备，在主接线设计时，应考虑采取限制短路电流的措施；加装限流电抗器、采用低压分裂绕组变压器、采用不同的主接线形式和运行方式。
发电厂电气部分考试重点

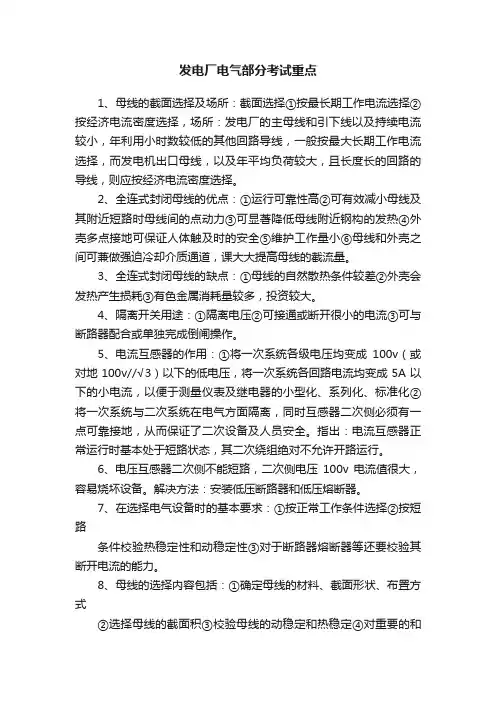

发电厂电气部分考试重点1、母线的截面选择及场所：截面选择①按最长期工作电流选择②按经济电流密度选择，场所：发电厂的主母线和引下线以及持续电流较小，年利用小时数较低的其他回路导线，一般按最大长期工作电流选择，而发电机出口母线，以及年平均负荷较大，且长度长的回路的导线，则应按经济电流密度选择。
2、全连式封闭母线的优点：①运行可靠性高②可有效减小母线及其附近短路时母线间的点动力③可显著降低母线附近钢构的发热④外壳多点接地可保证人体触及时的安全⑤维护工作量小⑥母线和外壳之间可兼做强迫冷却介质通道，课大大提高母线的截流量。
3、全连式封闭母线的缺点：①母线的自然散热条件较差②外壳会发热产生损耗③有色金属消耗量较多，投资较大。
4、隔离开关用途：①隔离电压②可接通或断开很小的电流③可与断路器配合或单独完成倒闸操作。
5、电流互感器的作用：①将一次系统各级电压均变成100v（或对地100v//√3）以下的低电压，将一次系统各回路电流均变成5A以下的小电流，以便于测量仪表及继电器的小型化、系列化、标准化②将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，从而保证了二次设备及人员安全。
指出：电流互感器正常运行时基本处于短路状态，其二次绕组绝对不允许开路运行。
6、电压互感器二次侧不能短路，二次侧电压100v电流值很大，容易烧坏设备。
解决方法：安装低压断路器和低压熔断器。
7、在选择电气设备时的基本要求：①按正常工作条件选择②按短路条件校验热稳定性和动稳定性③对于断路器熔断器等还要校验其断开电流的能力。
8、母线的选择内容包括：①确定母线的材料、截面形状、布置方式②选择母线的截面积③校验母线的动稳定和热稳定④对重要的和大电流母线校验其共振频率⑤对110kv及以上的母线，还应校验能否发生电晕。
9、高压断路器的作用：①可以在正常情况下接通或断开电路②在系统故障的情况下自动的断开电路③断开电路时会在断口处产生电弧，为此，断路器设有专门的灭弧装置，灭弧能力是断路器的核心性能。
发电厂电气部分重点（考试重点）
发电厂电气部分重点（考试重点）第一篇：发电厂电气部分重点(考试重点)【燃料的种类：固体、液体、汽体】整个生产过程可分为三个系统：（1）燃烧系统：燃料的化学能在锅炉中燃烧转变为热能，加热锅炉中的水使之变为蒸气。
（2）汽水系统：蒸汽进入汽轮机，冲动汽轮机旋转，将热能转变为机械能。
（3）电气系统：汽轮机带动发电机转动，把机械能变为电能。
能量转换过程：化学能−−→−热能−−−→机械能−−−→电能燃烧系统锅炉汽轮机发电机汽水系统冷空气送风机空气预热器热空气热空气二次风煤粉一次风锅炉电气系统输煤皮带煤斗煤磨煤机经烟囱排向大除尘器气引风机排粉风机细灰冲灰水炉渣冲灰沟至灰场灰渣泵图1-1 火电厂燃烧系统流程示意图发电机水能−水轮机−−−→电能→机械能−−抽水蓄能电厂作用1）调峰。
2）填谷。
在低谷负荷时，可使火电机组不必降低出力（或停机）和保持在热效率较高的区间运行，从而节省燃料，并提高电力系统运行的稳定性。
3）事故备用。
4）调频。
跟踪负荷变化的能力很强，承卸负荷迅速灵活。
5）调相。
6）作为黑启动电源。
无需外来电源支持能迅速自动完成机组的自启动，并向部分电网供电，带动其他发电厂没有自启动的机组启动。
7）蓄能。
水电厂分类:堤坝式水电厂(①坝后式②河床式)2)引水式水电站3)混合式水电厂水电厂特点1）可综合利用水能资源【航运、灌溉等】。
2）发电成本低，效率高。
3）运行灵活，启、停迅速。
适用于用作调频、调峰。
4）水能可储蓄和调节。
5）水力发电不污染环境，相反，还可改善自然生态。
6）投资大（单位kW），且建设周期长。
7）位于山区，地形复杂。
8）设备利用率低[有枯水期和丰水期之分]。
调峰电站为1500-3000小时/年。
一次设备:生产、变换、输送、分配和使用电能的设备①生产和转换电能的设备②接通或断开电路的开关电器③限制故障电流和防御过电压的设备④载流导体⑤仪用互感器6无功补偿设备、接地装置二次设备:对一次设备进行测量、控制、监视和保护用的设备①测量仪表②继电保护及自动控制③直流电源④操作电源、信号设备及控制电缆断路器：在正常情况下控制各输电线路和设备的开断及关合。
发电厂电气部分复习知识点

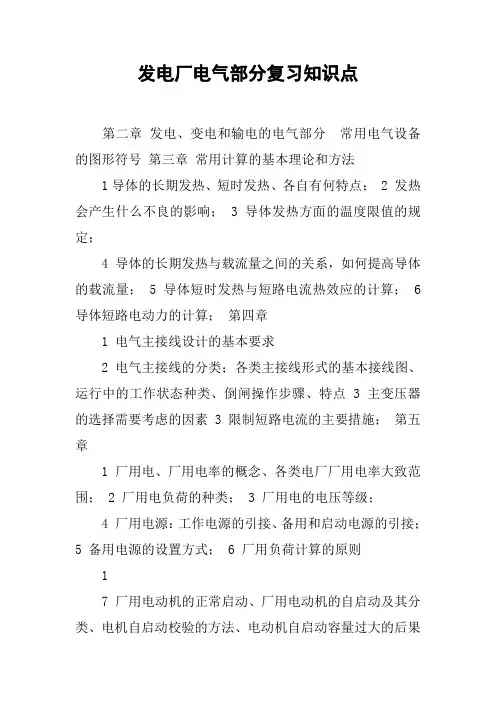

发电厂电气部分复习知识点第二章发电、变电和输电的电气部分常用电气设备的图形符号第三章常用计算的基本理论和方法1导体的长期发热、短时发热、各自有何特点； 2 发热会产生什么不良的影响； 3 导体发热方面的温度限值的规定；4 导体的长期发热与载流量之间的关系，如何提高导体的载流量；5 导体短时发热与短路电流热效应的计算；6 导体短路电动力的计算；第四章1 电气主接线设计的基本要求2 电气主接线的分类；各类主接线形式的基本接线图、运行中的工作状态种类、倒闸操作步骤、特点3 主变压器的选择需要考虑的因素 3 限制短路电流的主要措施；第五章1 厂用电、厂用电率的概念、各类电厂厂用电率大致范围；2 厂用电负荷的种类；3 厂用电的电压等级；4 厂用电源：工作电源的引接、备用和启动电源的引接；5 备用电源的设置方式；6 厂用负荷计算的原则17 厂用电动机的正常启动、厂用电动机的自启动及其分类、电机自启动校验的方法、电动机自启动容量过大的后果以及应该采取的措施 8 厂用电源切换的分类及其各自的特点；第六章1 电气设备选择的原则和一般条件、各种设备需要和不需要进行的选择和校验的项目、短路计算点的选取；2 电弧的概念和特点；电弧的产生、发展、维持、熄灭各个过程中所涉及到的相关概念；3 交流电弧熄灭的条件；交流电弧熄灭的常用方法；4 高压断路器和隔离开关的种类、作用、选择和校验的相关计算；5 电流互感器、电压互感器的作用、种类、主要参数、工作原理及其工作状态、运行中应该注意的问题及其原因的分析；6 限流电抗器选择和校验的主要指标7 高压熔断器的基本类型、在选择时需要注意的地方8 裸导体的种类、作用、选择与校验的相关计算9 电缆、套管、绝缘子的作用、主要技术指标、以及选择校验所设计的项目；第七章1 配电装置的安全净距及其基本值的相关内容；2 配电装置的分类及其相关特点、各种典型设备在其中的布置原则；3 配电装置的相关图的类型；24 屋外配电装置的种类和特点；第十章1 变压器热量从内到外的散失过程2 变压器的老化、预期寿命、等值老化原则的理解3 变压器正常过负荷、事故过负荷的相关概念；4 变压器的并列运行的基本条件；并列运行可能存在的问题及其相关结论；3。
发电厂电气部分复习资料.doc
1、火电厂按动能：凝汽式火电厂、热电厂、燃气轮机发电厂2、变电站的作用：变换电能电压，接受和分配电能3、一次设备：直接生产、转换和输配电能的设备4、二次设备：对一次设备进行监察、测量、控制、保护和调节的设备4.发电机额定电压与系统的关系：U NG=1.05U NS U NM=U NS5、导体：导体长期发热温度70°C,短时发热温度200-300°C,基准温度25°C5、正常发热原因：电流通过导体电阻，太阳照射。
1）在导体电阻和接触连接部分的电阻产生的损耗2）在设备的绝缘材料中产生的介质损耗3）再交变电流磁场作用下，在导体周围金属物件中产生的涡流和磁滞损耗。
6、导体散热方式：对流、辐射、导热7、短路电流存在时间：继电保护时间、断路器全断开时间8、最大电动力出现在三相短路中间相9、熄灭交流电孤：采用特殊灭弧介质、吹弧、断口加装并联电阻、多断口灭弧、金属栅片灭孤、狭缝火孤10、交流与直流电弧区别：交流电弧每半周期过零一次，电弧暂时熄灭，直流电弧没有。
不重燃：UpUhK公式），Uj---弧系耐交电压UhL-外加恢复电压11、近阴极效应：交流电流过零后，近阴极附近的薄层空间介质强度突然升高的现象12、母线分类：敞露式（硬：矩形、槽形、管型；软：组合导线）、封闭式（全连或分相母线、共箱式）。
作用：汇集和分配电流。
12、绝缘体作用：支持和固定载流导体，并使其对地或其他导体绝缘。
13、限流电抗器：限制回路中通过的短路电流、便于选择轻型电气设备14、串联电抗器：与并联电容器串联，滤除指定高次谐波，减少电压波形畸变，提高电压质量，抑制合闸涌流15、并联电抗器：补充电网中充电功率16、熔断器的作用：保护电路中的电气设备使其免受过载和短路电流的伤害最小熔断电流要大于熔体额定电流即I mi n>lNo保护特性：反映熔断时间t与通过电流I的关系17、断路器划分：油介质断路器、SF6断路器、真空断路器、压缩空气断路器。
发电厂电气部分复习纲要
发电厂电气部分复习纲要1-1火电厂的分类及电能生产过程。
P141）分类a）按原动机分：凝汽式汽轮发电厂、燃气轮机发电厂、内燃机发电厂、蒸汽-燃气轮发电机厂b）按燃料分：煤油发电厂、燃油发电厂、燃气发电厂、余热发电厂c）按蒸汽压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界发电厂、超超临界发电厂d）按输出能源分：凝汽式发电厂、热电厂2）过程：火力发电厂的生产过程概括的说是把煤炭中含有的化学能转变为电能的过程。
分为三个过程：a）燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，成为燃烧系统b）锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转化为机械能，成为汽水系统c）由汽轮机转子旋转的机械能带动发电机旋转，把机械能转化为电能，称为电气系统。
1-2火电厂与水电厂相比，各自有何优劣？P17、P21火电厂：优点：布局灵活，装机容量大小可按需要决定；一次性建造投资少；缺点：耗煤量大，污染严重；设备繁多，控制操作复杂；事故多，停运率高；水电厂：优点：综合利用水资源；成本低、效率高；运行灵活；缺点：建设投资较大，工期长；受河流、水量及季节气候气象条件限制；土地淹没，移民搬迁，给农业带来不利；对生态环境影响较大。
1-3了解其他新能源发电厂的趋势。
P23太阳能\风能\地热\潮汐\燃料电池\垃圾\磁流体2-1一次设备、二次设备的概念及其在系统中的作用。
P29一次设备概念：通常把生产、变换、输送、分配和使用电能的设备叫做一次设备作用：二次设备概念：读对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备叫做二次设备作用：2-2识别电气接线图中的图形符号、能写出文字符号中文名称及设备的作用。
P31 断路器QF 隔离开关QS 母线M 电抗器L 馈线WL 发电机G 主变压器T2-3熟练查询设备数据表格，理解设备代号、中各字符和参数的意义。
参照P354常用数据与系数表2-4发电厂电气部分主要包括哪些重要设、备？各有何作用？P41 主变压器：升压、降压断路器:在正常情况下控制各输电线路和设备的开断及关合；在电力系统发生故障时，自动开断短路电流，以保证电力系统正常运行。
发电厂电气部分期末复习提纲
1选择题 2名词解释 3简答 4问答作图题1．电能特点: p13①电能可以大规模生产和远距离输送②电能方便转换和易于控制③损耗小④效率高⑤电能在使用时没有污染、噪音小2．发电厂定义:将各种一次能源转变成电能的工厂p133．火电厂：利用燃煤、石油、或天然气作为燃料生产电能的工厂p14过程:燃料的化学能→热能→机械能→电能特点①火电厂布局灵活②火电厂的一次性建造投资少③火电厂耗煤量大④火电厂动力设备繁多⑤燃煤发电机组由停机到开机并带满负荷需要几小时到十几小时⑥火电厂担任调峰、调频和事故备用，相应事故增多，强迫停运率高⑦火电厂各种排放物对环境污染较大分类燃料：燃煤发电厂、燃油发电厂、燃气发电厂、余热发电厂蒸汽压力及温度：中低压发电厂、高压、超高压、亚临界压力、超临界压力、输出能源：凝气式发电厂、余热厂4．水电厂：把水的势能和动能转换成电能的工厂P16过程：从河流高处或水库引水，利用水的压力或流速冲动水轮机旋转，将水能转变为机械能，然后由水轮机带动发电机旋转，将机械能转换成电能特点：①可综合利用水能资源②发电成本低、效率高③运行灵活④水能可储蓄和调节⑤水力发电不污染环境⑥水电厂投资较大，工期较长⑦水电厂建设和生产都受到自然条件限制⑧由于水库兴建、土地淹没、移民搬迁，会给农业带来一些不利，一定程度上可能破环自然平衡分类按集中落差分：堤坝式水电厂（坝后式、河床式水电厂）、引水式水电厂按径流调节程度分：无调节水电厂、有调节水电厂（日、年、多年调节水电厂）5．抽水蓄能电厂 23 P21原理：以一定水量作为能量载体，通过能量转换向电力系统供电作用：①调峰②调频③调相④填谷⑤事故备用⑥黑启动⑦蓄能6.电气设备 2 p29一次设备：生产、变换、输送、分配和使用电能的设备如：发电机、变压器、断路器二次设备：对一次设备和系统运行状态进行测量、控制、监视和起保护作用的设备如：电流/电压表、继电保护装置、直流电源设备、信号设备、控制电缆7．电气接线和装置（符号）p318．电气主接线：p31由一次设备，按预期生产流程所连成的电路，称为一次电路，或称电气主接线主要电气设备:发电机、主变压器、高压厂用变压器、电压互感器、高压熔断器、电流互感器、中性点接地变压器 p339．高压交流输变电：p39输送功率和距离关系U越大，W和L越大电压等级与线损关系U越大，S和W越大，线损越小10．500kv变电站主要电气设备1 p41主变压器500kv升压变压器500kv自偶变压器:用于消除3次谐波,还可用来对附近地区供电,或者用来连接无功补偿装置断路器: 正常情况下控制各输电线路设设备的开端及关合；在电力系统发生故障时，自动开断短路电流。
发电厂电气复习重点
第一章1.电能是由一次能源经加工转换而成的能源，称为二次能源2.抽水蓄能电厂的作用：调峰，填谷（独具），事故备用，调频，调相，黑启动，蓄能3.核电厂是利用核燃料裂变链式反应。
核电厂通常由核系统和设备两大部分组成，又称核岛与火电厂相比，核电厂建设费用高，但燃料费用低4.将生产、变换、输送、分配和使用电能的设备称为一次设备，如发电机，电动机，变压器，断路器，隔离开关，电抗器、避雷器、载流导体，互感器，串联电容器（330千伏以上），并联电容器，并联电抗器，接地装置5.将对一次设备和系统的运行状态进行测量、控制、监视、起保护作用的设备称为二次设备，包括测量表计、继电保护、自动装置、远动装置、直流电源设备、操作电器、信号设备、控制电缆6.300兆瓦机组用强制循环汽包炉，600兆瓦机组用直流锅炉7.超超临界压力发电厂，蒸汽压力一般为26.25MPa8.防御过电压的电气设备有避雷器和火花间隙9.断路器有强有力的操作机构，用于快速分合触头，远方操作，有可能因为遮断容量不足发生爆炸，低压系统有时采用熔断器加接触器的方式来代替断路器10.隔离开关触头多暴露在空气中，肉眼可见，人工操作或者电动机操作11.电力系统由发电厂，变电站，输电线路，用户组成第二章1.发热对电气设备影响：使绝缘材料绝缘性能降低使金属材料机械强度下降使导体接触部分的接触电阻增加2.导体的正常最高允许温度，一般不超过70摄氏度在计及太阳辐射影响时，可按80来考虑当导体接触面镀有可靠覆盖层时，可按85考虑，有银的覆盖层可提高到953.导体通过短路电流时，短时最高允许温度可高于正常最高允许温度，对硬铝及铝锰合金可取200，对硬铜可取3004.导体的发热来自于导体电阻损耗的热量。
热量的耗散有对流，辐射，导热三种形式5.导体的集肤效应系数与电流频率，导体形状和尺寸有关6.由气体各部分发生相对位移将热量带走的过程，称为对流，对流分为自然对流散热和强迫对流散热7.热量从高温物体以热射线方式传给低温物体的传播过程，叫辐射8.增大导体载流量方法：减小交流电阻：采用电阻率小的材料，增大导体截面，减小接触电阻增大复合散热系数：改变导体布置方式增大散热面积9.载流导体短路时发热计算的目的在于确定短路时导体最高温度10.短路时间包括保护动作时间和断路器全开断时间第三章1.电弧的产生和维持是触头绝缘介质的中性质点被游离的结果游离就是中性质点转化为带电质点电弧的形成过程就是气态介质或固态、液态介质高温气化后向等离子体化的转化过程电弧是一束游离的气体放电现象，是自持放电，容易变形电弧由阴极区，阳极区，弧柱区三部分组成电弧的形成通常经过电子发射，碰撞游离，热游离三个阶段过程电子发射：在触头分离最初时间，触头电极阴极区发射电子对电弧过程起决定性作用，发射电子方式有热电子发射和强电场发射（主要）电弧的形成主要是碰撞游离维持电弧燃烧的是热游离电弧中发生游离的同时，也发生着去游离，去游离的形式：复合，扩散2.交流电弧具有过零值自然熄灭及动态的伏安特性两大特性电弧温度变化即热游离程度变化滞后于电流变化，因而电弧电压呈马鞍形燃弧电压大于熄弧电压决定交流电弧熄弧的基本因素是弧隙的介质强度恢复过程和加在弧隙上的电压恢复过程（二者同时存在）3.电弧间隙的介质强度是指间隙的介质强度等于某一电压，将这电压加在间隙上时，间隙的游离与去游离平衡，游离程度不变弧隙介质强度恢复过程是指在电弧电流过0后，弧隙的绝缘能力在经过一定的时间恢复到绝缘的正常状的过程，弧隙介质强度以耐受电压Ud表示。
发电厂电气部分复习资料
★第一章电力系统概述（关键词语：电力系统构成、电力系统联网运行优越性、电能的质量标准、电力系统的电压等级、电力系统的中性点接地方式)1、电力系统：由发电机、输配电线路、变配电所以及各种用户用电设备连接起来所构成的整体。
2、动力系统：电力系统再加上发电厂的动力部分（火电厂的锅炉、汽轮机、热力管网等；水电厂的水轮机、压力管道等）。
3、电力网：在电力系统中，由各种不同电压等级的电力线路和变配电所构成的网络，称为电力网，简称电网。
4、电力网的连接方式①无备用方式（仅用一回电源线向用户供电，特点：电网结构简单，运行方便，投资较少，但供电可靠性较低。
适宜向一般用户供电）②有备用方式（用户能从两回或两回以上线路得到供电的电网，可靠性高，运行控制较复杂，适用于对重要用户供电）。
5、变电所的类型和作用按作用分①升压变电所（一般设于发电厂内或电厂附近发电机电压经升压变压器升高后，由高压输电线路将电能送出，与电力系统相连））②降压变电所（一般位于负荷中心或网络中心，一方面连接电力系统各部分，同时将电压降低，供给地区负荷用电）③开关站(仅连接电力系统中的各部分，可以进行输电线路的断开或接入，而无变压器进行电压变换，一般是为了电力系统的稳定而设置的) 按所处地位分①枢纽变电所（位于电力系统中汇集多个大电源和多条重要线路的枢纽点，高压侧多为330—500kV，其高压侧个线路之间往往有巨大的交换功率）②地区变电所（是供电给一个地区的主要供电点。
一般从2—3个书店线路受电，受电电压通常为110—220kV，供电给中、低压下一级变电所）③工厂企业变电所（专供某工程企业的降压变电所，受电电压可以是220kV、110kV或35kV 及10kV，因工厂大小而异）④终端变电所（由1—2条线路受电，处于电网的终端的降压变电所，终端变电所的接线叫简单）。
6、电力用户从电力系统中取用的用电功率，称为用户的用电负荷（有功负荷，无功负荷) ●按用户用电负荷的重要程度，一般将负荷分为三级：①一级负荷（不允许中断供电，应有两个以上独立的电源供电，任一电源故障时，都不致中断供电。
发电厂复习重点
发电厂复习重点第一篇：发电厂复习重点发热类型长期发热：是由正常运行时工作电流产生的。
短时发热：是由故障时短路电流产生的。
发热对电气设备的影响1使绝缘材料的绝缘性能降低2使金属材料的机械强度下降3使导体接触部分的接触电阻增加热量的耗散形式：对流，辐射，导热。
导体的发热计算根据能量守恒原理有热平衡式。
1求解长期发热所对应的热平衡式，可得长期发热的温升及其过程，导体的允许载流量。
2求解短时发热所对应的热平衡式，可得短时发热的最高温度θh；与短时发热量相对应（成比例）的短路热效应Qk.发热原因：电流通过电气设备产生损耗，转化为热能。
（电阻损耗，介质损耗，交变磁场→涡流和磁滞损耗）按正常工作电流及额定电压选择设备按短路情况来校验设备导体和电器运行中的两种状态：正常工作状态：U＜=UeI＜=Ie 可以长期安全经济的运行短路工作状态：Id＞＞Ie短时间内，导体要承受短时发热和电动力的作用最高允许温度：为保证导体可靠工作，须使其发热温度不得超过一定限值（1）正常最高允许温度：主要决定于系统接触电阻的大小70℃（一般裸导体）80℃（计及日照时的钢芯铝绞线、管形导体）85℃（接触面有镀锡的可靠覆盖层）（2）短时最高允许温度：主要决定于导体机械强度的大小、介质绝缘强度的大小200℃（硬铝及铝锰合金）300℃（硬铜）---------光缆无铜，偷盗无用稳定状态时，导体电阻损耗的热量及吸收太阳热量之和应等于导体辐射散热及空气对流散热之和。
QR+Qt=Ql+QfQR为单位长度导体电阻损耗的热量（W/m）Qt为单位长度导体吸收太阳辐射的热量（W/m）Ql为单位长度导体的对流散热量（W/m）Qf为单位长度导体向周围介质辐射的散热量提高导体载流量的措施1)减小交流电阻采用电阻率小的材料如铜、铝增大导体的截面减小接触电阻：接触表面镀锡、镀银等2)增大复合散热系数改变导体的布置方式，涂漆 3)增大散热面积载流导体短路时发热计算短路时发热指短路开始到短路切除为止很短一段时间内导体的发热过程。
发电厂电气部分知识点归纳
发电厂电气部分知识点归纳第一篇：发电厂电气部分知识点归纳第二章2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备第三章3-1长期发热短期发热各有什么特点长期发热由正常工作电流产生的；短时发热，由故障时的短路电流产生的3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。
导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。
导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。
第五章5-0工作电源，备用电源发电厂的厂用工作电源是保证正常运行的基本电源，工作电源应不少于2个，现代发电厂一般都投入系统并联运行。
2用于工作电源因事故或检修而失电时替代工作电源，起后备作用第六章6-1什么是验算热稳定的短路计算时间tk以及电气设备的开断计算时间tbr验算热稳定的短路计算时间tk为继电器保护动作时间tpr 和相应断路器的全开断时间tbr只和而tbr是指对断路器的分压脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。
6-2开关电器中电弧产生与熄灭过程与哪些因素有关？电弧是导电的，电弧之所以能形成到点通道，是因为电弧弧柱中出现了大量自由电子的缘故。
第七章7-2试述最小安全净距的定义及其分类。
最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。
对于敞露在空气中的屋内、外配电装置中有关部分指尖的最小安全净距分为ABCDE五类。
7-6如何区别屋外中型、高型和半高型配电装置？它们的特点和应用范围是什么？格局电气设备和母线布置的高度，屋外配电装置可分为中型配电装置，高型配电装置和半高型配电装置。
