医用隔离电源系统
隔离电源原理
隔离电源原理
隔离电源是一种用于将输入端和输出端完全隔离开的电源系统。
其原理主要是通过隔离变压器将输入端和输出端分别连接起来，从而达到输入端和输出端电气上的完全隔离。
隔离电源主要由输入端、隔离变压器和输出端三部分组成。
输入端将交流电源输入，经过输入滤波电路进行滤波处理，进入隔离变压器。
隔离变压器是隔离电源的核心部件，它将输入端的电压进行变换，并且在输入端和输出端之间建立电气隔离，避免了输入端和输出端之间的直接电气连接。
输出端从隔离变压器输出变压后的电压，经过稳压电路和输出滤波电路进行稳压和滤波处理，最终提供给负载使用。
隔离电源的工作原理可以阐述如下：交流电源经输入端进入隔离变压器的一侧，通过变压器的变压比对输入电压进行变换。
在变压器的另一侧，输出端对输出电压进行稳定和滤波处理。
由于输入端和输出端之间有隔离变压器作为隔离媒介，所以两端之间不存在直接的电气连接，从而实现了输入端和输出端的电气隔离。
隔离电源的优势在于可以有效地阻止输入端和输出端之间的相互干扰。
由于输入端和输出端完全隔离，使得输出端在电气上与接地没有直接联系，可以提高系统的安全性和稳定性。
同时，隔离电源还可防止电源波动和干扰信号传递到输出端，从而提供更加稳定和干净的电源供给。
总之，隔离电源通过使用隔离变压器实现输入端和输出端的电
气隔离，避免了相互干扰和电气连接，从而提高了系统的稳定性和安全性。
这种电源系统在很多应用场合中得到了广泛的应用。
医用隔离电源系统技术要求
关于增加手术室,重症监护室等特殊场合使用的医用隔离电源系统的技术要求1. 要求使用进口或合资品牌的专用配电柜,该柜必须具备CCC认证。
不得采取采购主要元件自行成套的方式。
2.医用隔离电源系统由医用隔离变压器,绝缘监测,外接报警装置,断路器等主要元件组成,主要元件品牌要求和配电柜品牌一致并应符合以下标准:2.1隔离变压器2.1.1 满足《建筑物电气装置第7-710部分：特殊装置或场所的要求—医疗场所》GB16895.24-2005 / IEC60364-7-710:2002 710.512.1.6中规定:医用隔离变压器应符合IEC61558-2-15的要求。
2.1.2 变压器的二次侧额定电压Un不应超过250V，用于移动式和固定式设备的医疗IT系统应采用单相变压器，其额定输出容量不应小于0.5Kva，但不应超过10Kva。
2.1.3 医用隔离变压器的金属外壳需与局部等电位联结端子板联结。
2.2绝缘监测仪2.2.1绝缘监视报警系统应符合IEC61557-8和IEC60364-7-710标准。
2.2.2交流内阻抗应至少为100kΩ;测试电压不应大于直流25V;即使在故障情况下，其注入电流的峰值不应大于1Ma;最迟在绝缘电阻降至50 kΩ时，应发出信号。
应配置试验此功能的器具。
2.3报警显示系统2.3.1实时监视隔离变压器负荷状况及变压器的绕阻温度。
2.3.2一只绿灯亮表示工作正常；当绝缘电阻下降到最小整定值时，一只黄灯亮。
应不能消除或断开这个亮灯指示；当绝缘电阻下降到最小整定值时，音响报警动作。
该音响报警可以解除；当故障被清除恢复正常后，黄色信号应熄灭。
3.质保和售后服务3.1医用隔离电源系统供应商应为整柜提供不小于18个月的质保期。
3.2为确保服务响应时间，应优先选用在当地具有分支机构(分公司,办事处)的品牌。
Venus 产品介绍
●GB16895.24 –2005/IEC 60364-7-710:2002 《建筑物电气装置 第7-710部分：特殊装置或 场所的要求 医疗场所》；
25
Venus产品型号及选型
产品型号及选型
> Venus 洁净手术室隔离电源系统 > Venus ICU/CCU隔离电源系统
27
来自能效专家的医用隔离电源系统
使复杂简单化的解决方案
6
隔离电源系统 适用于洁净手术室 及ICU/CCU病房
7
我们做到了...
Venus 隔离电源系统，做到了：
+ 整体解决方案
> 施耐德电气品牌 > 标准化完整解决方案
+ 供电安全可靠
> 严格遵守国家标准 > 取得国家CCC认证
+ 专业体系高品质
> 以客户满意度为检验绩效最终标准 > 最先进质量体系认证
6.3/8/10 63/80
380/220 50 6
室内 落地/壁挂 IP31/IP20
顶部
■ □ ■ □ ■ □ □
ICU/CCU病房隔离电源系统
6.3/8/10 32/40/50
220 50 6
室内 落地/壁挂
IP20 顶部
■ ■ ■ □ □
17
Venus柜型尺寸
■ 基本配置 □ 选件
洁净手术室隔离电源系统
VNBS06/VNBS08/VNBS10
APC Smart-UPS RT 6000VA至15KVA产品
SURT192XLBP/SURT192XLBP2（数量根据后备时间选择）
15
Venus系统设计图
> Venus 洁净手术室隔离电源系统 (容量：8KVA)
隔离变压器系统又称医用IT隔离供电系统在医疗领域的必选性

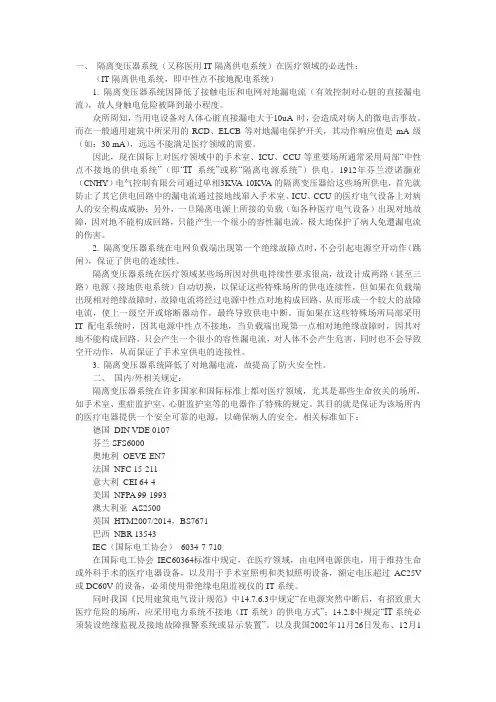

一、隔离变压器系统（又称医用IT隔离供电系统）在医疗领域的必选性：（IT隔离供电系统，即中性点不接地配电系统）1. 隔离变压器系统因降低了接触电压和电网对地漏电流（有效控制对心脏的直接漏电流），故人身触电危险被降到最小程度。
众所周知，当用电设备对人体心脏直接漏电大于10uA 时，会造成对病人的微电击事故。
而在一般通用建筑中所采用的RCD、ELCB等对地漏电保护开关，其动作响应值是mA级（如：30 mA），远远不能满足医疗领域的需要。
因此，现在国际上对医疗领域中的手术室、ICU、CCU等重要场所通常采用局部“中性点不接地的供电系统”（即“IT系统”或称“隔离电源系统”）供电。
1912年芬兰澄诺灏亚（CNHY）电气控制有限公司通过单相3KV A-10KV A的隔离变压器给这些场所供电，首先就防止了其它供电回路中的漏电流通过接地线窜入手术室、ICU、CCU的医疗电气设备上对病人的安全构成威胁；另外，一旦隔离电源上所接的负载（如各种医疗电气设备）出现对地故障，因对地不能构成回路，只能产生一个很小的容性漏电流，极大地保护了病人免遭漏电流的伤害。
2. 隔离变压器系统在电网负载端出现第一个绝缘故障点时，不会引起电源空开动作（跳闸），保证了供电的连续性。
隔离变压器系统在医疗领域某些场所因对供电持续性要求很高，故设计成两路（甚至三路）电源（接地供电系统）自动切换，以保证这些特殊场所的供电连续性，但如果在负载端出现相对绝缘故障时，故障电流将经过电源中性点对地构成回路，从而形成一个较大的故障电流，使上一级空开或熔断器动作，最终导致供电中断。
而如果在这些特殊场所局部采用IT配电系统时，因其电源中性点不接地，当负载端出现第一点相对地绝缘故障时，因其对地不能构成回路，只会产生一个很小的容性漏电流，对人体不会产生危害，同时也不会导致空开动作，从而保证了手术室供电的连接性。
3. 隔离变压器系统降低了对地漏电流，故提高了防火安全性。
澄诺灏亚Muihs系统简介
Muihs系统简介医院里，所有以检查或治疗为目的，与病人直接接触的设备（包括其导线），有三种应用情况：● 应用组0类：该医疗场所内没有使用电网的医疗设备。
例如：门诊室、候诊室、按摩室等● 应用组1类：该医疗场所内有使用电网的医疗设备，但这些设备没有任何部件插入病人体内的。
例如：病房、产房、X光室等● 应用组2类：该医疗场所有使用电网的医疗设备，这些设备用于心脏或人体内部手术、对病人进行实时监视或用于维持病人生命等作用。
例如：麻醉室、手术室、手术准备室、手术石膏室、手术恢复室、心脏导管插入室、血管造影检查室、早产儿监护室、ICU（重症监护室）、CCU（心脏监护室）等其中应用组2类的医疗场所常见用电设备有：a）呼吸机 b）恒温培养箱c）透析设备 d）麻醉设备e）病人监护设备 f）高频外科设备g）输液泵 h）注射泵i）心肺机 j）心力记录器k）脉压机 l）心律电子脉冲调节器等在医院2类场所中，所有医务人员的努力都是为了照顾和治疗病人。
不稳定(断电、漏电、扰电）的供配电系统，会对病人生命安全构成直接威胁，因此医院供配电系统的安全性尤为重要。
芬兰澄诺灏亚电气控制有限公司为此开发了Muihs®供配电系统 (Medical UPS-IT-HP System医用谐波净化持续隔离电源系统）。
Muihs系统严格执行芬兰SFS6000标准、国际电工委员会IEC60364-7-710、IEC61000-4-5、IEC60939-1-2标准、UI1449 2nd Edition TVSS Testing、CSA Standards Class 9091 01＆9091 81、CSA Std.C22、NEMALS-1.NEC Surge Suppression、Standards.Electrical Notice 516标准，旨在为各种医疗场所提供安全、稳定、节能、环保的电力供应。
澄诺灏亚独立实验室检验机构确保了公司产品质量，并为公司产品的技术发展提供了可靠保障；澄诺灏亚与芬兰工业标准委员会和国际电工委员会成员保持着密切联系，以保障公司产品的最高稳定性与安全性。
dcdc隔离电源方案
dcdc隔离电源方案隔离电源是一种稳压电源，主要是将输入的交流电能转换成可以满足诸如电池需求的直流电能，该电源具有使输出稳定的特性，在现在的电子行业中应用较为广泛。
DC-DC隔离电源是其中比较常用的一种，具有易于操作、可靠性高等优点，是电源系统的重要组成部分。
DC-DC隔离电源，是指能将输入端的交流或直流电能有效转换成输出端的直流电能的一种设备，是一种无线电源，可以将外部的交流电压转换成与它相隔的直流电压，并能够不受外部电源干扰而有效输出。
DC-DC隔离电源目前应用非常广泛，可以在医疗设备、电脑、汽车电子系统、电力电子系统等行业中找到它的踪迹。
它可以有效解决高压输入电源在低压负载驱动时由于功率损耗和安全要求而导致的隔离性，从而保证上游电源与下游负载的隔离性。
DC-DC隔离电源器的分类根据不同的输入输出结构，DC-DC隔离电源的分类主要有：单端隔离型、直流回路隔离型、双端回路隔离型和双端脉冲回路隔离型等。
1、单端隔离型：该结构由单相输入端和单相输出端组成，只有一端有输出，输入和输出完全隔离，无法创造功率回路。
2、直流回路隔离型：该结构的输入端和输出端都由直流回路隔离，它可以将输入功率转换成输出功率，可提供大功率，保护敏感电子元件。
3、双端回路隔离型：该结构的输入端和输出端为双端回路，具有较高的功率回路，可更好地保护电子设备。
4、双端脉冲回路隔离型：具有双端脉冲回路结构，脉冲信号在输入端和输出端进行传递，此结构可以提供更高的屏蔽率，使电子设备得到更好的保护。
DC-DC隔离电源的优点DC-DC隔离电源在应用中拥有多项优点：1、负载范围较大：它可以满足大范围的工作电压要求，可以从单路输出到多路输出，能满足不同的系统设计需求。
2、安全可靠：它能够有效产生隔离效应，保证电源的安全性，解决不同的隔离要求。
3、高开关频率：它可以提供更高的开关频率，从而带来更小的尺寸、更低的功耗、更高的稳定性。
4、低噪音：它具有低噪音特性，满足噪音要求，保证系统的稳定性。
医用IT不接地供电系统(医用隔离电源)产品与技术比较
性漏电流 ，对人体不会产生危害 ，同时也不会导致空开动作 ， 从而保证 了手术室供 电的连续性 。 ３ 、降低 了对地漏电流 ，故提 高了防火安全性 。
及报警终端 三个放在 一起。供 电原 理很简单 ，说 白了就是利
用 隔离变压器把 Ｔ Ｎ供 电变成不 接地 的 Ｉ 电 ，实 际上一个 Ｔ供 隔离变压器就能实现应用 的功能，但考虑到系统的长期稳定性， 才会放上绝缘监测仪进行在线的实时检测整体 的绝缘水平。
意大利 Ｃ Ｉ４４ Ｅ — ６
美 国 Ｎ Ｐ ９ １９ ＦＡ９—９３
因此 ，现在 国际上对 医疗 领域 中的手 术室 、Ｉ Ｕ Ｃ Ｃ 、Ｃ Ｕ 等重 要场所 通 常采用 局部 “ 中性线 不接 地供 电系统 ” （ 即 “ ｒ系 统 ” 或 称 “ 离 电 源 系 统 ” 供 电 。 同 过 单 相 ｒ 隔 ） ３ Ｖ 一０ Ｖ Ｋ Ａ １Ｋ Ａ的隔离变压器给这些场所供 电 ，首 先可以防止 其他供电回路 中的漏 电流通过接地线窜入手术 室 、Ｉ Ｕ、Ｃ Ｕ Ｃ Ｃ 的医疗 电器设备上对病人 的安全构成威胁 ；另外 ，～旦 隔离 电源上所 接的负载 （ 如各种 医疗 电器设备 ）出 现对地故 障 ， 因对地不构成 回路 ，只 能产 生一个很小 的容性 漏 电流 ，极 大 的保护 了病人免遭漏 电流的伤害。 ２ 、当电网 负载 出现 第一个 绝缘故 障点 时 ，不会 引起 电
在 医疗领域 ，某些场所对供 电持续性要求很 高 ，故设计 成两 路 （ 甚至三路 ） 电源 （ 接地供 电系统） 自动切换 ，以保 证这些特殊场所 的供电连续性 。但 如果在负载端 出现相对绝
《 医院洁净手术部建筑技术规
８３１ ． ． ． ３中规定 “ 洁净手术部
缘故 障时 ，故 障电流将经过 电流 中性 点对地构成 回路 ，从而 形成一个较大 的故 障电流使上一级 空开或熔断器 动作 ，最终 导致供 电中断 ，而如果在这些特殊场所局部采 用 Ｉ 电系统 Ｔ配
医疗场所漏电保护与接地设计
医疗场所漏电保护与接地设计【摘要】在医疗场所内，对供电的可靠性和安全性要求要比一般场所高，中性点通过阻抗接地系统（即，IT系统）可以实现高可靠性和安全性的配电系统。
本文介绍了医疗IT系统的概念、使用及其特征，分析了医疗电气场所中IT系统的漏电保护，总结了医疗场所IT系统的接地方式，旨在为同行提供参考。
【关键词】电气安全；医疗IT系统；漏电保护；接地设计引言随着科学技术的飞速发展，现代医疗越来越多采用电气和电子设备来帮助诊冶患者。
如何保证医疗电气设备的可靠运行，如何保护医院的病人以及医护人员不受漏电事故的伤害已经变得非常重要，已经受到了国内外专家和医生们的普遍关注。
许多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如手术室﹑重症监护室﹑心脏监护室等处的医用配电系统做出了特殊规定，其目的就是保证为该场所内的医疗电气设备提供一个安全可靠的电源，以确保医生和病人的安全。
1医疗IT系统IT系统（中性点通过阻抗接地系统）的电源变压器中性点不接地（或通过高阻抗接地），而用户端的电气设备金属外壳采用保护接地，所以IT系统又称为中性点通过阻抗接地系统。
其供电的可靠性高、安全性好。
一般用于不允许停电的场所或者是要求严格地连续供电的地方，例如电力炼钢、医院的手术室或者地下矿井等。
运用IT系统方式供电，即电源中性点不接地，一旦电气设备漏电，其对地漏电流仅为很小的电容电流，不会破坏电源电压的平衡，因此比中性点接地的系统更加安全。
医用IT系统也称为亦称医用隔离电源系统，根据国际电工协会（IEC）有关规定，医用IT系统需要包括绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备，因此许多国际与国家标准认定，使用医用IT系统是医疗场所供电安全可靠的关键。
因此，这对电气安全设计也提出了特殊的要求，尤其是那些生命攸关的场所，如外科手术室、重症监护室等地均需安装医用IT 系统，其目的就是为了保证对该场所内的医疗电气装置提供一个安全可靠的电源，以确保病人的安全。
医用隔离变压器的工作原理
医用隔离变压器的工作原理
医用隔离变压器是一种常见的医疗设备，用于保护患者和医护人员的安全。
它的工作原理主要包括电气隔离和电压转换两个方面。
医用隔离变压器通过电气隔离的工作原理，能够有效地隔离输入和输出电路，从而避免电流传递。
这种隔离可以防止患者或医护人员因触碰金属部分而导致电击伤害。
隔离变压器中的输入线圈和输出线圈之间没有物理连接，通过磁场相互感应作用传递电能，从而实现了绝缘隔离。
医用隔离变压器还具有电压转换的功能。
它可以将高电压输入转换为低电压输出，确保医疗设备的安全可靠运行。
医用隔离变压器一般采用1:1的变压比，即输入和输出的电压相同。
这样可以避免因电压波动或线路问题导致设备故障或损坏，同时保证输出电压的稳定性和准确性。
医用隔离变压器还具有一些其他的特点和功能。
它通常采用全封闭、防水、防火等特殊结构设计，符合医疗设备的使用环境要求。
同时，医用隔离变压器还能有效降低电磁干扰和噪音，提供清晰稳定的电源输出，保证医疗设备的正常工作。
医用隔离变压器的工作原理主要包括电气隔离和电压转换。
通过这些工作原理，它能够保障医疗设备的安全可靠运行，保护患者和医护人员的生命安全。
医用隔离电源的规范起源与要求
医用隔离电源的规范起源与要求医用隔离电源是为了确保医疗设备和患者的安全而设计的一种电源系统。
它主要用于医疗场所，如医院、诊所和手术室等，以隔离电力系统中的地线故障，防止电流漏电对人体造成伤害。
医用隔离电源的规范起源于对电气安全的关注和医疗事故的经验教训，国际上有一系列的标准和要求。
医用隔离电源的规范起源于对电器设备使用安全和医疗事故的关注。
在医疗领域中，电器设备是非常重要且不可或缺的，如监护仪、手术器械、电刀等。
但是，电器设备在使用过程中存在一定的安全风险，特别是对于患者来说更加重要。
患者可能处于易感状态，电气事故可能对其造成严重的伤害，甚至致命。
1.标准输出电压：医用隔离电源输出电压必须符合市场上医疗设备的标准电压，一般为110V或220V，以供应医疗设备的正常工作。
2.工作电流：医用隔离电源必须能够提供医疗设备所需要的工作电流，以保证医疗设备能够正常工作。
为了确保医用隔离电源的负载能力和稳定性，一般会设置过流保护和电流限制装置。
3.剩余电压：医用隔离电源必须具备防止漏电的功能，以保护人体免受电击伤害。
它必须将输入和输出环境之间的电压差控制在合理的范围内，一般为20V以内。
4.绝缘电阻：医用隔离电源必须具备良好的绝缘性能，以防止电流产生漏电流向人体，造成危险。
因此，医用隔离电源的绝缘电阻必须大于5MΩ，以确保其绝缘性能。
5.综合性能：医用隔离电源必须符合相关的安全性能指标，如超温保护、过流保护、过载保护等，以确保设备的正常工作和人员的安全。
在国内，医用隔离电源的规范要求主要由卫生部以及国家医疗设备质量监督检验中心制定和执行。
医用隔离电源必须经过严格的检测和认证，以确保其符合相关的安全标准和要求。
医疗场所接地系统的设计与应用
医疗场所接地系统的设计与应用刘建【期刊名称】《《现代建筑电气》》【年(卷),期】2019(010)006【总页数】4页(P16-18,26)【关键词】医疗场所; 接地系统; 医用IT系统; 电位差【作者】刘建【作者单位】山东省建筑设计研究院有限公司济南250001【正文语种】中文【中图分类】TU8560 引言随着医疗科技的不断进步,在现代医疗诊断与临床治疗中,医疗电气设备和电子仪器得到了越来越多地应用,医疗设备使用过程中的电气安全显得尤为重要,既要防止医院人员受到设备剩余电流引起的电击伤害,也要保证设备的可靠运行[1]。
因此,医疗场所接地系统的正确选用必须在电气设计中引起足够的重视。
1 医疗场所的分类在诊疗中医疗电气设备与病人身体接触的情况不同,发生剩余电流故障对人体的伤害也有区别。
按照电气防护的要求,依据医疗电气设备的部件与人体接触的程度以及场所停电对患者造成的影响,医院医疗场所分为如下三类:(1) 0类:不使用医疗电气设备接触部件的医疗场所,如普通门诊诊室、推拿室、石膏室、病理科、检验科等。
(2) 1类:医疗电气设备接触部件需要与患者体表、体内(除2类医疗场所所述部位外)接触的医疗场所,如病房、治疗室、透析室、内镜检查、超声检查、影像科等。
(3) 2类:医疗电气设备接触部件需要与患者体内(指心脏或接近心脏部位)接触、手术室以及电源中断或故障后将危及患者生命的医疗场所,如手术室、重症监护室、急诊抢救室、心血管造影检查室等。
在以上三类场所中,2类场所对电气安全防护的要求最高,此类场所内基本均为高危病人或者手术患者,往往运行有多台需进入病人体内进行治疗以及维持病人生命的设备,哪怕有较小的剩余电流导致的微电击,都会对人体产生极大的危险,同时又要保证在监护或手术中保持可靠的系统供电,不能因接地故障出现而发生断电的情况。
2 医疗场所接地系统型式的选择建筑物中的接地型式主要包括TN-S、TN-C、IT、TT系统,其中TT系统是指将电气设备的金属外壳直接接地的保护系统,主要应用于保护点较分散的室外场所。
医用隔离电源在上海市宝山区大场医院中的设计与应用
医用隔离电源在上海市宝山区大场医院中的设计与应用周菁江苏安科瑞电器制造有限公司江苏江阴0前言医用IT供电系统也称为医用不接地供电系统，或医用隔离电源。
IT方式供电系统的“I”表示电源侧没有工作接地，或经过高阻抗接地。
“T”表示负载侧电气设备进行接地保护。
医院的供配电方式与其他民用建筑有较大区别，因为在医院的特殊环境里漏电流对病人构成了潜在的危险。
尤其在手术室、监护室等特殊场所，因病人在麻醉状态下失去或降低防卫能力，各种电极、传感器或者管道直接插入病人体内，如果有10μA的电流直接流过病人心脏，就会造成人体触电死亡，医学上称之为“微电击”。
由于这种潜在危险，很多国家和国际标准都对医疗领域，尤其是那些生命攸关的场所，如重症监护室、心脏监护室、麻醉室、手术室、手术准备室、手术恢复室、心脏导管插入室、血管造影监察室、早产儿监护室等场所的配电需要做出了特殊的规定和要求。
根据国际电工协会（IEC）有关规定，医用隔离电源供电系统需要包括：绝缘监视仪、隔离变压器、变压器负载和温度监视设备、外接报警显示设备等。
因此，许多国际与国家标准认定，使用医用隔离电源供电系统是医疗场所供电安全可靠的关键。
医用隔离电源供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电或对供电连续性有严格要求的医疗2类场所。
1医用隔离电源供电系统构成1.1隔离变压器隔离电源通过隔离变压器为医院重要场所提供隔离后的安全电，变压比为1:1。
这种变压器的初级线圈匝数等于次级线圈匝数，同时初级线圈和次级线圈之间高度绝缘，并设置静电屏蔽屏，最大程度地减少了两绕组之间的电磁干扰。
1.2绝缘监测仪绝缘监测仪用于监测IT系统对地的绝缘状态，当系统出现绝缘故障时，能够及时发出报警信号，提醒工作人员根据实际情况进行处理。
同时还能对变压器负荷电流、变压器绕组温度进行监测，保证隔离变压器的可靠、正常运行。
1.3集中报警与显示仪能够实时显示医疗绝缘监测仪当前绝缘电阻、变压器负荷率等监测数据，并在系统出现故障时发出声光报警信号，并可通过报警与显示仪远程设置绝缘监测仪的报警阈值。
医用隔离电源的规范起源与要求
医用隔离电源的规范起源与要求：医用隔离电源起源于IEC国际电工组织就医院场所的电气使用情况结合医用设备电源IEC60601-1标准中电气对病患影响部分内容针对不同场所形成建筑电气标准IEC60364-7-710对场所进行分类并制定医用场所的基本要求。
核心功能：1，将原有建筑中TN、TN-S、TN-C-S系统通过医用隔离变压器进行隔离形成IT系统。
当一次故障时，漏电流通过分布电容形成回路不形成达到让保护装置动作的故障动作额定电流，避免造成手术过程或者患者诊疗过程中断电情况引起医疗事故。
2，确保手术室ICU供电系统系统泄漏电流低于安全阈值5mA。
由于10mA会造成病患心脏悸动，引起手术过程或者ICU重症监护过程的医疗事故。
通过合格的医用隔离变压器将泄漏电流降低到标准要求的0.5mA，通过绝缘监测装置监控绝缘情况确保最低漏电流情况（绝缘值），通过监控放置负载电流过大引起泄漏过大，通过温控确保医用变压器在正常状态工作。
对进口品牌的偏好：1，IEC60364-7-710，IEC61558-2-15，IEC61557-8 这些标准基本是按照国际技术条件设定的最低要求。
中国的GB50333-2012医院建设标准针对医用隔离电源的要求基本照搬了国际标准，但是由于涉及到一些核心技术问题，懂得此项技术的国内标准制定者对标准理解相对比较少。
所以，医用建设方基本在制定招标文件时候才有遵循IEC和GB两个标准。
2，由于GB标准存在不合理的地方：医用隔离变压器泄漏电流要求小于3.5mA，这个和IEC设定标准是冲突的，也是不满足需要的。
所以基本所有的三甲医院招标文件设立都以IEC标准为主。
3，国内没有理解医用隔离电源技术，有资质做医用隔离电源测试认证的机构。
例如一些品牌号称有CCC认证，此认证仅仅对电气柜，开关等普通辅助原件进行了CCC认证，并不是医用隔离电源进行了认证。
目前全球有标准解释能力和认证能力的认证机构只有VDE和TUV 两家单位。
Venus技术介绍
