电缆桥架施工工艺
电缆桥架安装施工工艺及施工方法要点
电缆桥架安装施工工艺及施工方法要点
1、工艺流程
配合土建预埋铁件、核对土建预留洞→划线、定位→选型→支吊、托架安装→桥架、线槽组装→校正标高、走向、水平度、垂直度→安装接地线→中间报验→成品保护→进入下道工序。
2、安装施工方法要点
(1)桥架进场后要进行必要的外观检查，检查电缆桥架的规格、型号是否符合设计要求，检查桥架是否有足够的刚度和强度，对电缆提供可靠的支撑。
电缆桥架表面的油漆是否有剥落现象，检查电缆桥架的盖板、支、吊架等低附件是否齐全完好，以及桥架有无扭曲变形等现象。
(2)在安装时，首先必须严格按图纸设计要求准确定位。
支撑电缆桥架的各托臂之间的距离为2m，并根据具体情况进行校验。
水平安装时，其直接板连接处不应置于跨度的1/2处或支撑点上。
水平安装高度、吊顶内距主梁下表面0.3m。
不同电压和不同种类的导线在同一线槽内敷设时，线槽要做金属分隔。
线槽要做防火处理。
(3)在放置预埋件、进行支、吊架施工时应根据现场及图纸弹线定位，合理考虑与其他工种、专业的交叉配合情况，力求准确，铁件预埋焊接时应清除药皮，刷防腐漆。
(4)根据桥架、托盘型号、规格选用连接片，连接螺丝必须位于外侧，弹簧垫齐全，用扳手固定牢固，接缝应平齐，间隙小于2mm。
(5)弯头、弯管、铰接、拼接件等应为成品，不应在现场截切，应在加工厂根据深化图加工厂。
(6)电管与桥架连接时应采用管道连接器与桥架连接。
桥架内电缆敷设施工工艺规范
部；敷设前，选好位置，架好电缆盘，电缆的向下弯曲部位用滑轮支撑电缆，在电缆轴附近和部分楼
层设制动和防滑措施；敷设时，同截面电缆应先敷设低层，再敷设高层。
2
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
电缆桥架安装施工方案（4篇）
电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。
制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。
电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。
电缆桥架对电力干线及弱电工程配线起承架作用。
2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。
解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。
3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。
4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。
二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。
现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。
核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。
3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。
电缆桥架安装施工工序
电缆桥架安装施工工序
电缆桥架安装施工工序：
一、准备工作
在进行电缆桥架的安装施工前，首先需要进行充分的准备工作。
确
定安装位置、确定桥架种类和规格、准备好所需的施工工具和材料等。
二、测量定位
根据设计图纸和实际情况，对安装位置进行测量定位，确定桥架的
安装线路。
根据测量结果进行标记，确保安装位置准确无误。
三、安装支架
根据设计要求，在确定的位置上安装桥架支架。
首先安装支架底座，然后根据需要进行支架的延伸和连接，确保支架的稳固性和水平度。
四、安装桥架
将桥架放置在预先安装好的支架上，根据需要进行桥架的连接和延伸。
注意桥架的横向和纵向连接，确保桥架的整体性和稳固性。
五、固定电缆
在桥架上安装好后，将需要走线的电缆固定在桥架上。
根据电缆的
种类和数量，选择合适的固定方式，确保电缆的安全和整齐。
六、接地处理
对桥架和电缆进行接地处理，确保在工作中不会发生静电等安全隐患。
按照设计要求，选择合适的接地方式和位置进行接地处理。
七、验收
完成电缆桥架的安装工作后，进行最终的验收工作。
检查桥架的安装位置、连接方式、固定情况，检查电缆的接地情况，确保整个施工过程符合相关要求。
八、清理
清理施工现场，清理多余的材料和工具，确保施工现场的整洁和安全。
以上就是电缆桥架安装施工的工序，通过认真准备、精确测量、细致施工和严格验收，确保电缆桥架的安装质量和安全。
希望以上内容对您有所帮助。
电缆桥架施工工艺及施工方法要点
电缆桥架施工工艺及施工方法要点
一、工艺流程
弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测
二、施工作法
1．桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。
垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。
2．电缆桥架在穿越楼板时，采取做防火隔离措施。
3．电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。
4．桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。
5．桥架的连接避免在穿越楼板或墙壁等处进行。
6．电缆桥架垂直敷设时，固定点跨距不大于2m。
7．桥架首端、终端及距离出接线盒0.5m处均设置支撑点。
8．非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

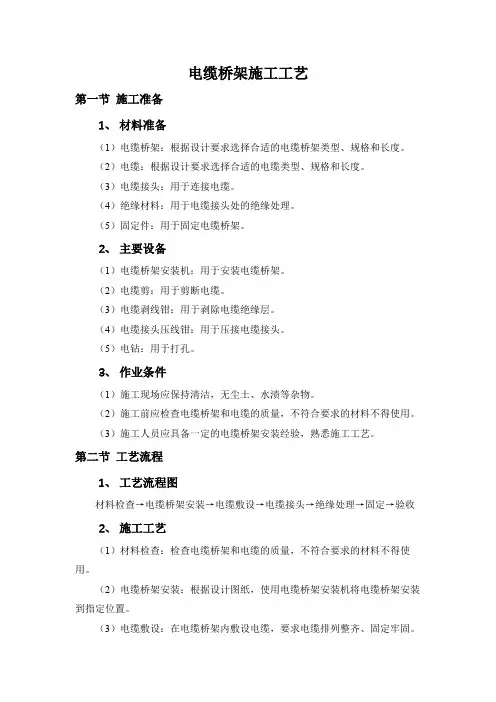

电缆桥架施工工艺
电缆桥架施工工艺第一节施工准备1、材料准备（1）电缆桥架：根据设计要求选择合适的电缆桥架类型、规格和长度。
（2）电缆：根据设计要求选择合适的电缆类型、规格和长度。
（3）电缆接头：用于连接电缆。
（4）绝缘材料：用于电缆接头处的绝缘处理。
（5）固定件：用于固定电缆桥架。
2、主要设备（1）电缆桥架安装机：用于安装电缆桥架。
（2）电缆剪：用于剪断电缆。
（3）电缆剥线钳：用于剥除电缆绝缘层。
（4）电缆接头压线钳：用于压接电缆接头。
（5）电钻：用于打孔。
3、作业条件（1）施工现场应保持清洁，无尘土、水渍等杂物。
（2）施工前应检查电缆桥架和电缆的质量，不符合要求的材料不得使用。
（3）施工人员应具备一定的电缆桥架安装经验，熟悉施工工艺。
第二节工艺流程1、工艺流程图材料检查→电缆桥架安装→电缆敷设→电缆接头→绝缘处理→固定→验收2、施工工艺（1）材料检查：检查电缆桥架和电缆的质量，不符合要求的材料不得使用。
（2）电缆桥架安装：根据设计图纸，使用电缆桥架安装机将电缆桥架安装到指定位置。
（3）电缆敷设：在电缆桥架内敷设电缆，要求电缆排列整齐、固定牢固。
（4）电缆接头：将电缆连接处进行接头处理，要求接头牢固、绝缘良好。
（5）绝缘处理：对电缆接头处进行绝缘处理，确保安全。
（6）固定：使用固定件将电缆桥架和电缆固定在合适的位置。
（7）验收：检查电缆桥架施工质量，符合质量标准后进行验收。
第三节质量标准1、主控项目（1）电缆桥架和电缆的质量应符合国家标准。
（2）电缆接头应牢固、绝缘良好。
（3）电缆敷设应平整、整齐，不得有交叉、重叠等现象。
2、一般项目（1）电缆桥架的安装应平整、牢固，不得有松动现象。
（2）电缆桥架内电缆的固定应牢固，不得有松动现象。
（3）电缆桥架施工完成后，应无明显的破损、老化等现象。
第四节成品保护（1）电缆桥架施工完成后，应采取措施保护电缆桥架和电缆表面，避免划痕、污染等现象。
（2）施工过程中，应避免碰撞、划伤电缆桥架和电缆表面。
电缆桥架安装施工工艺
电缆桥架安装施工工艺
一、施工前准备
1.1材料准备
电缆桥架材料（加强型钢制桥架）；扁钢；悬挂钢丝（普通悬挂钢丝或钢绳）；螺栓；膨胀螺栓或化学膨胀剂；标志柱，烟囱或转角件等附件。
1.2工具准备
螺栓扳手，电钻，电锤，手电钻，畜力器，断钢锯，铁锤，螺丝刀，切割机，板手，建筑胶等。
1.3保护要求
执行安装的工程师必须佩戴安全帽，安全带，安全鞋等防护装置，并遵守安全说明书和工地安全要求。
二、安装过程
2.1电缆桥架的安装
根据设计图纸安排桥架安装位置，用铁锤和十字铁等工具进行打线，定位桥架支架，按照“隔一断一”或“隔两断一”的方式安装悬挂点。
2.2镀锌扁钢的安装
在桥架的两端安装扁钢以增加桥架的承重性。
首先将扁钢置于桥架底部，以螺栓将其固定在支架上。
2.3悬挂钢丝的安装
使用畜力器进行悬挂钢丝的安装。
根据设计要求选择合适的悬挂点数量，用畜力器将钢丝拴在扁钢上，钢绳固定在桥架上。
2.4设备的安装
安装桥架的附件设备，如烟囱、标志柱、转角件等。
2.5质量检查
经过安装后，按照规范对工程进行检查。
每一支桥架要安装牢固，平整美观，且与建筑相连的部分应通过焊接与其固定在一起。
每一只螺栓都要按顺序拧紧。
三、施工后处理
3.1工具管理
收集分发在现场的工具，建立管理记录。
3.2人员撤离
人员撤离现场，保持工地清洁卫生，做到安全、文明施工。
3.3记录管理
收集记录表格，建立管理档案。
电缆、桥架敷设连接施工工艺
电缆、桥架敷设连接施工工艺电缆、桥架敷设连接系统安装要求1、材料要求●电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。
●施工前应对电缆桥架进行外观检查并符合下列要求。
●电缆桥架部件及随带附件齐全。
●桥架及部件，附件无扭曲变形，毛刺，刃边。
●防护层无剥落现象，防护层类别与设计要求相符。
●电缆桥架应采用专业厂家生产的定型产品，保证质量。
2、主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具，高凳焊机等。
电缆、桥架敷设连接系统详细施工工艺1、工艺流程●电缆桥架运输与保护●电缆桥架在装运及现场堆置时应理顺，防止变形。
●支架安装●支架焊接时，焊缝应饱满。
●支架与预埋件螺栓固定时，要连接紧固：●支架要刷涂防锈漆2、桥架安装：●桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜。
●桥架间连接板的尺寸应与桥架配套，不要高于桥架。
●严禁将桥架直接点焊在金属结构上。
●当需在水平桥架上引下保护管至设备时，须采用管座，管端伸入桥架的长度一致，管口应加保护套。
●桥架盖板安装要求●盖板两端应光滑，无毛刺或卷口现象。
●盖板应卡接严密，不得虚盖或扭曲，变形现象，卡锁可靠。
●全封闭式桥架的终端应配用相应断面尺寸的封堵，封堵要美观可靠，边缘处可打密封胶处理，但密封胶要打均匀。
●电缆桥架要接地线，除符合接地装置有关规定外，还应达到下列要求：●接地线在桥架上的固定孔，可就地在现场用电钻钻孔，孔距应均匀一致。
●接地线的固定螺栓建议采用圆头螺栓，且圆头在桥架内侧，帽在外侧。
●桥架接地线的两端须与接地干线连接。
●喷塑、喷漆、烤漆及刷漆的电缆桥架接地连接前，清除桥架边框上的油污。
●金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）可靠，●当设计无要求，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m。
●桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；●电缆桥架敷设在易燃、易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距( m )●电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径。
电缆桥架的安装施工工艺
电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。
(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。
电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。
涂刷过程中，不得任意稀释。
电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
弱电主要分项工程施工工艺
弱电主要分项工程施工工艺一、电缆桥架施工工艺1. 电缆桥架的安装应符合设计要求，桥架走向应清晰，固定点间距应符合规定。
在安装过程中，应使用专用工具，避免对桥架造成损伤。
2. 电缆桥架的连接应采用专用连接件，连接点应牢固，连接处应进行防腐处理。
3. 电缆桥架跨越建筑物伸缩缝、沉降缝时，应设置补偿装置，确保桥架在伸缩、沉降过程中的正常运行。
4. 电缆桥架与建筑物、设备之间的距离应符合设计要求，确保电缆在桥架内敷设时的安全。
5. 电缆桥架的接地应牢固，每层桥架均应进行接地处理，接地电阻应符合规定。
6. 电缆桥架内敷设的电缆应按顺序排列，固定点应牢固，电缆间距应符合设计要求。
7. 电缆桥架的弯头、三通、四通等部件应采用专用工具制作，形状应符合设计要求。
8. 电缆桥架施工完毕后，应进行验收，确保桥架的安装质量。
二、电缆敷设施工工艺1. 电缆敷设前，应检查电缆的型号、规格、长度是否符合设计要求。
2. 电缆敷设应遵循“先难后易、先长后短”的原则，确保电缆敷设的顺利进行。
3. 电缆敷设过程中，应避免电缆弯曲、扭曲、损伤，电缆的固定点应牢固。
4. 电缆敷设应按照设计图纸进行，确保电缆的走向、间距、固定点等符合要求。
5. 电缆穿越建筑物伸缩缝、沉降缝时，应设置保护套管，确保电缆在伸缩、沉降过程中的安全。
6. 电缆穿越建筑物、设备时，应采取保护措施，避免对建筑物、设备造成损害。
7. 电缆敷设完毕后，应进行验收，确保电缆敷设的质量。
三、设备安装施工工艺1. 设备安装前，应检查设备的型号、规格、数量是否符合设计要求。
2. 设备安装应按照设计图纸进行，确保设备的安装位置、高度、角度等符合要求。
3. 设备固定应牢固，地脚螺栓应拧紧，设备与支架、墙壁之间的距离应符合设计要求。
4. 设备接线应遵循电气工程的相关规定，接线应牢固，绝缘电阻应符合规定。
5. 设备之间的连接应采用专用连接件，连接处应牢固，连接电缆应固定。
6. 设备安装完毕后，应进行验收，确保设备的安装质量。
电气安装电缆桥架金属线槽安装施工方案及工艺方法
电气安装电缆桥架金属线槽安装施工方案及工艺方法一、前期准备工作1.安全措施：确保施工区域安全，佩戴好安全防护用品。
2.施工准备：准备好所需工具和材料，包括电缆桥架、金属线槽、螺丝、扳手、钢锯等。
3.测量定位：根据设计图纸测量施工区域，并在墙壁或天花板上标记出电缆桥架、线槽的安装位置。
二、电缆桥架安装工艺方法1.固定支架：根据标记的位置，在墙壁或天花板上打孔，并用螺丝将支架固定在墙壁或天花板上。
2.安装横担：将横担放入支架上，并用螺丝将其固定。
横担的长度应根据实际需要进行调整。
3.安装纵担：将纵担根据设计要求放置在横担上，并用螺丝将其固定。
纵担的间距应根据电缆的长度和数量进行合理的设置。
4.增加支撑：当电缆桥架跨度较长时，需要增加支撑。
在纵担的中间位置安装固定桩，并用螺丝将其固定。
三、金属线槽安装工艺方法1.根据设计要求，将线槽切割成合适的长度，并用钢锯将其切割成需要的形状。
2.将线槽放置在安装位置，并用螺丝将其固定在墙壁或地面上。
固定时要保持线槽的平整和水平。
3.拼接连接：根据需要，使用连接件连接线槽的各个部分。
连接件通常为U型连接件或瞬时连接件。
四、施工验收1.检查固定牢固性：检查电缆桥架、线槽的支撑架是否牢固，各个部件是否连接紧密。
2.检查水平度和平整度：使用水平仪检查电缆桥架、线槽的水平度和平整度，确保安装的线槽不会产生任何倾斜或变形。
3.清理整理：对施工区域进行清理，清除所有施工余料和垃圾。
4.安全检查：确保施工区域符合安全要求，保证电缆桥架、线槽的安装不会对人身安全和设备运行造成任何威胁。
以上是电气安装电缆桥架、金属线槽的安装施工方案及工艺方法的简要介绍，具体的安装过程还需根据实际情况进行调整和改进。
同时，在施工过程中要严格遵守施工规范和操作要求，确保施工质量和工程安全。
电缆桥架施工工艺
电缆桥架施工工艺1、桥架安装基本规定和技术要求(1)电缆桥架系指电缆托盘、梯架、线槽及封闭槽盒的统称，电缆桥架订货应按设计和招标文件要求、现场实际情况进行核对,确认订货无误避免造成浪费。
对于特殊形状桥架，应与材料供应商现场实际测量的尺寸，由供应商依据尺寸制作，减少现场加工。
(2)电缆桥架敷设前，应审查桥架敷设位置有无受到其他设备、管线安装的影响。
特别是重点审查建筑结构比较狭窄、低矮的间道走廊以及管线密集的位置，如有影响施工前应与相关施工、监理、建设及设计单位协商，调整方案并作好记录，以保证安装符合要求。
(3)桥架的形式选择1）对需屏蔽干扰的电缆回路，或对油、腐蚀性液体、易燃粉尘等环境有防护要求的电缆敷设场所应选用无孔有盖型密封桥架；本工程采用钢制密闭电缆桥架及梯型桥架。
桥架宽度为100、200、300、400、500、600、800（mm）不等，2）设在公共通道底层梯架的底部宜加垫板，或在该段使用托盘；3）当低压动力电缆与控制电缆共用同一托盘或梯架时，宜设置隔板；在托盘、梯架分支、引上、引下处宜设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选有连接铰接板、铰链连接板；在伸缩缝应设置伸缩连接板；连接两段不同宽度或高度的托盘、梯架可配置变宽连接板或变高连接板。
(4)电缆桥架的规格选择1）桥架的宽度和高度应按下列要求选择a.电缆在桥架内的填充率，电力电缆不应大于40%(电力电缆应考虑电缆载流量的修正系数)；控制电缆不应大于50%。
并应留有一定的备用空位，便于今后可以增加一定数量电缆；b.所选托盘、桥架规格的承载能力应满足规定。
其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；c.工作均布荷载下的相对挠度不宜大于1/200。
2）托盘、梯架的直通单件标准长度一般为2、3、4、6m。
3）常用的弯通弯曲半径应为70、100、150、200、300、600、900mm。
应按照电缆规定的允许弯曲半径选择，任何情况下不得使用正直角弯通。
电缆桥架的施工工艺
电缆桥架的施工工艺1、施工顺序：测量定位→支吊架制作安装→桥架安装→接地处理2、主要施工方法及技术措施1测量定位：用弹线法标识桥架的安装位置,确定好支架的固定位置,做好标记;竖井内桥架定位应先用悬钢丝法确定安装基准线,如预留洞不合适,应及时调整,并做好修补;2支架制作安装a、依据施工图设计标高及桥架规格,进行定位,然后依照测量尺寸制作支架,支架进行工厂化生产;b、在无吊顶处沿梁底吊装或靠墙支架安装,在有吊顶处在吊顶内吊装或靠墙支架安装;c、在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便,采用靠墙、柱支架安装或屋架下弦构件上安装;d、靠墙安装支架固定采用膨胀螺栓固定,支架间距不超过2米;在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架,支吊架安装应保证桥架水平度或垂直度符合要求;图1、常用吊架做法3桥架安装a、电缆桥架水平敷设时,应按荷载曲线选取最佳跨距进行支撑,跨距一般为；垂直敷设时其固定点间距不宜大于;b、电缆桥架穿过防火隔墙和防火楼板时,应采取防火隔离措施,距墙1m范围内的桥架应刷防火涂料;c、电缆桥架水平敷设时距地高度不低于,垂直敷设时距地高度不低于,低于上述高度时应加金属盖板保护,但是敷设在电气专用房间配电室、电井、除外;d.对于特殊形状桥架,将现场测量的尺寸交于材料供应商,由供应商依据尺寸制作,减少现场加工;桥架材质、型号、厚度以及附件满足设计要求;e.桥架安装前,必须与各专业协调,避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾;f.将桥架举升到预定位置,与支架采用螺栓固定,在转弯处需仔细校核尺寸,桥架宜与建筑物坡度一致,在圆弧形建筑物墙壁的桥架,其圆弧宜与建筑物一致;桥架与桥架之间用连接板连接,连接螺栓采用半圆头螺栓,半圆头在桥架内侧;桥架之间缝隙须达到设计要求,确保一个系统的桥架连成一体;g.跨越建筑物变形缝的桥架应做好伸缩缝处理,钢制桥架直线段超过30m时,应设热胀冷缩补偿装置;h.桥架安装横平竖直、整齐美观、距离一致、连接牢固,同一水平面内水平度偏差不超过5mm/m,直线度偏差不超过5mm/m.3、接地处理：镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体;在连接板两端的两只连接螺栓上加镀锌弹簧垫圈,桥架之间用不小于4mm2软铜线进行跨接,再将桥架与接地线相连,形成电气通路;桥架整体与接地干线应有不少于2处的连接一般为首端和末端;4、多层桥架安装：分层桥架安装,先安装上层,后安装下层,上、下层之间距离要留有余量,有利于后期电缆敷设和检修;水平相邻桥架净距不宜小于50mm,层间距离应根据桥架宽度最小不小于150mm,与弱电电缆桥架距离不小于.5、电缆桥架安装细部做法图2、各种弯通固定做法6、安全注意事项1、电缆桥架安装时,其下方不应有人停留;进入现场应戴安全帽;2、使用人字梯必须坚固,距梯脚40～60cm处要设拉绳,防止劈开;使用单梯上端要绑牢,下端应有人扶持;3、使用电气设备、电动工具要有可靠的保护接地接零措施;打眼时,要戴防护眼镜,工作地点下方不得站人;。
电缆桥架及配电箱安装工程施工工艺
电缆桥架及配电箱安装工程施工工艺1. 导言本文档旨在介绍电缆桥架及配电箱安装工程的施工工艺。
在进行施工之前，需确保具备相应的资质和技术人员，并遵守相关的安全操作规程。
2. 施工准备2.1 工程材料准备在开始施工之前，需准备好所需的电缆桥架和配电箱材料。
确保材料完好无损，并根据施工图纸准确计量。
2.2 设备准备准备好必要的施工设备，如电钻、螺丝刀、电缆切割工具等。
确保设备安全可靠，并进行必要的检修和维护。
2.3 工地准备清理施工现场，清除杂物和障碍物，确保施工区域整洁有序。
必要时，搭建工作平台和安全护栏，确保工作人员的施工安全。
3. 施工流程3.1 电缆桥架安装根据设计图纸，在预定位置安装电缆桥架。
使用适当的连接件将电缆桥架固定在墙壁或天花板上，并确保稳固可靠。
3.2 电缆敷设按照设计要求，将电缆沿电缆桥架敷设。
注意电缆的走向和安装位置，确保电缆间的间距和固定方式符合规范要求。
3.3 配电箱安装根据设计图纸，在预定位置安装配电箱。
使用适当的固定件将配电箱安装在墙壁或支架上，并确保接地良好。
3.4 线路连接和调试根据设计要求，将电缆连接至配电箱。
进行线路连接和调试工作，确保电路畅通无阻、正常运行。
4. 施工安全4.1 安全意识工作人员需具备安全意识，遵守施工安全规定，佩戴必要的个人防护装备。
4.2 施工现场管理监管人员需确保施工现场的安全管理，及时消除隐患并指导工作人员正确操作。
5. 施工质量控制5.1 施工记录在施工过程中，及时记录关键节点和重要参数，做好施工记录。
5.2 工程验收施工结束后，进行工程验收，确保施工质量符合设计要求和规范标准。
6. 施工总结与评估6.1 施工总结对施工过程进行总结，总结经验和教训，为以后的施工提供参考。
6.2 施工评估评估施工质量和施工效率，发现问题并提出改进建议。
7. 结束语本文档介绍了电缆桥架及配电箱安装工程的施工工艺，包括准备工作、施工流程、施工安全、施工质量控制等方面。
电缆桥架施工工艺标准
电缆桥架安装和桥架内电缆敷设工程施工工艺标准（J607-2004）2010-12-03 01:21:53| 分类：水电施工| 标签：电缆敷设螺栓支架安装|举报|字号大中小订阅电缆桥架安装和桥架内电缆敷设工程施工工艺标准（J607-2004）1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。
2 引用标准《建筑电气工程施工质量验收规范GB 50303-2002 》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96 》《建筑电气通用图集-内线工程92DQ5 》《高层民用建筑设计防火规范（GB50045-95）》。
3 施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。
3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。
3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。
3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
3.1.5 电缆外观完好无损，无压扁和扭曲现象。
外皮、绝缘层无老化及裂纹。
电缆外护层有明显标识和制造厂标。
电缆合格证有生产许可证编号，按《额定电压450/750V 及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7 标准生产的产品有3C 认证标志。
3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。
3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。
电缆沿桥架敷设施工工艺
电缆敷设专项施工技术方案施工顺序准备工作—（电缆敷设（桥架)-( 附属工作(挂标志牌）-( 电缆绝缘再测试-( 电缆终端头制作安装-（通电试运行电缆敷设前进行外观检查，合格后进行绝缘检查，低压电力电缆用1KV摇表测量，其阻值不小于10兆欧。
控制电缆可用500V摇表测量，其电阻不小于0。
5兆欧。
电缆电桥架上的直线部分使用滚珠，在转弯处使用滚轮辅助减小磨擦。
电缆水平敷设时,电缆的首尾两端、转弯及每隔5—10m处需固定。
敷设方法用人力牵引。
电缆沿桥架或托盘敷设时,应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准.不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
同等级电压的电缆沿支架敷设时，水平净距不得小于35mm.垂直敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
同截面电缆先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
沿桥架敷设时,每层最少加装两道卡固支架。
敷设时，应放一根立即卡固一根.标志牌规格应一致，并有防腐性能，挂装应牢固.标志牌上应有规格、型号及电压等级。
沿支架桥架敷设电缆在其两端、拐弯处、应挂标志牌，直线段应适当增设标志牌。
质量要求:1、电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
2、电缆敷设必须符合以下规定:电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损。
3、电缆敷设时不交叉，排列整齐，加以固定，并及时装设标志牌，电缆沿桥架敷设时，单层敷设，排列整齐,不得有交叉，弯曲处以最大截面电缆允许弯曲半径为准.垂直敷设时，同截面电缆应先敷设底层，后敷设高层。
桥架敷设电缆的两端、拐弯处、交叉处都挂标志牌。
4、电缆不应有损伤或扭曲等现象.5、线槽内电线或电缆的总截面积(包括外保护层，不应超过线槽内截面的40％，控制信号电缆的总电缆的总截面不应超过线槽内截面的50%.6、桥架内的电缆应在首端、尾端、转弯及每隔50m处设有编号、型号及起止点等标记,电线、电缆在桥架内敷设时不应有接头。
电缆桥架安装施工工艺
电缆桥架安装施工工艺1、电缆桥架安装施工工艺1.1、电缆桥架安装工艺流程:定位放线→预埋铁件或膨胀螺栓→支、吊、托架安装→桥架安装→保护接地安装。
1.2、根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
1.3、预埋铁件或膨胀螺栓(1)、预埋铁件的自制加工不应小于120mm×80mm×6mm，其锚固圆钢的直径不小于10mm。
(2)、紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。
(3)、根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
2、桥架安装1、直线段钢制电缆桥架长度超过30m，铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节，跨越伸缩缝处设置补偿装置，可用带伸缩节的桥架。
2、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏，螺母位于桥架外侧，当铝合金桥架与钢支架固定时，有相互间绝缘防电化措施腐蚀措施，一般可垫石棉垫。
3、敷设在竖井内和穿越不同防火区的桥架，应按设计要求位置，有防火隔离措施，电缆桥架在电气竖井内敷设可采用角钢固定，见图3.1.8。
4、电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃；防火隔离墙、板，应配合土建施工预留洞口，在洞口处预埋好护边角钢，施工时根据电缆敷设的层数和根数用L50×50×5角钢作固定框，同时将固定柜焊在护边角钢上；也可以先作好框在土建施工中砌体或浇灌混凝土时安装在墙、板中。
3 桥架的接地当设计允许利用桥架系统构成接地干线回路时，应符合下列要求:1. 金属电缆桥架及其支架引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规范:(1)、金属电缆桥架及其支架全长，与接地（PE）或接零（PEN）干线相连接不小于2处，使整个桥架为一个电气通路。
电缆沿桥架敷设工艺流程
电缆沿桥架敷设工艺流程一、施工准备。
咱得先把材料准备好呀。
电缆那肯定是不能少的啦，要根据设计要求，选择合适规格、型号的电缆，就像给不同的人挑选合适的衣服一样。
桥架也得是质量靠谱的，不能是那种一捏就坏的次品哦。
还有一些小配件，像桥架的连接件、吊架之类的，这些小零件就像项链的小珠子，缺一个都不行呢。
工具方面呢，要有扳手、螺丝刀这些基本的家伙事儿，没有它们就像战士没了武器一样。
而且呀，施工场地也要清理干净，不能到处都是障碍物，不然电缆和桥架在运输、安装的时候可就麻烦啦，就像在乱糟糟的房间里找东西一样费劲。
二、桥架安装。
桥架可是电缆的“小房子”，安装得稳稳当当的才行。
要先确定桥架的安装路径，这就像给小房子选个好地址。
按照设计图在墙上或者柱子上标记好位置，这个过程可得仔细点，要是标错了，后面的活儿就全乱套啦。
然后就开始安装吊架或者支架啦，把它们固定好，就像给小房子打好地基一样。
安装的时候要保证水平度和垂直度，要是歪歪扭扭的，电缆住在里面可不舒服呢。
接着把桥架一节一节地连接起来，就像搭积木一样，不过这个积木得搭得特别牢固，每个连接的地方都要拧紧螺丝，可不能让它松松垮垮的。
三、电缆敷设。
电缆要开始入住“小房子”啦。
在敷设之前，要对电缆进行检查，看看有没有破损的地方，就像给小宠物检查身体一样，有问题得先解决掉。
把电缆放到桥架里的时候，要注意不能让它拧成一团或者被桥架的边角刮伤。
可以安排几个人一起合作，有的在前面拉，有的在中间托着，还有的在后面看着，就像大家一起照顾一个调皮的小朋友一样。
如果电缆比较长的话，还得在适当的地方给它固定一下，就像给小朋友系上安全带，这样它就不会乱跑啦。
四、电缆固定和整理。
电缆在桥架里可不能是乱乱的样子哦。
要使用专门的电缆固定夹把电缆固定好，让它们整整齐齐地排列在桥架里。
就像给一群小朋友排好队一样，每根电缆都有自己的位置。
而且要把多余的电缆整理好，不能让它在桥架里乱成一团。
可以把多余的部分盘起来，放在合适的地方，就像把长长的头发扎成一个漂亮的发髻一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。
但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。
5.托盘、梯架的宽和高度，应按下列要求选择:(1)电缆在桥架内的填充率，电力电缆不应大于40%；控制电缆不应大于50%。
并应留有一定的备用空位，以便今后为增添电缆用；(2)所选托盘、桥架规格的承载能力应满足规定。
其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载；(3)工作均布荷载下的相对挠度不宜大于1/200。
托盘、梯架直线段，可按单件标准长度选择。
单件标准长度一般规定为2、3、注:符号△表示常用规格。
各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。
支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。
钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。
一般情况宜按表12.2.4-2选择适用工程环境条件的防腐处理方式。
当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。
注:符号“○”表示推荐防腐类别。
6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
托盘、梯架板材厚度应满足表2.2.6的规定。
表面防腐层材料应符合国家现行有关标准的规定。
表2.2.6 托盘、梯架允许最小板材厚度热浸镀锌的托盘、桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，不得有影响安装的锌瘤。
螺纹的镀层应光滑，螺栓连接件应能拧入。
电镀锌的锌层表面应光滑均匀，致密。
不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm。
螺栓连接孔的孔距允许偏差:同一组内相邻两孔间距±0.7mm,同一组内任意两孔间距±1mm;相邻两组的端孔间距±1.2mm。
7.膨胀螺栓:应根据允许拉力和剪力进行选择；可按计划验收，丝扣应完好无损。
8.电缆应有合格证和“CCC”认证标志，并应有“CCC”认证复印件；每盘电缆上应标明规格、型号、电压等级、长度及出厂日期电缆相应完好无损。
9.电缆外观完好无损，铠装无锈蚀、无机械操作，无皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
电缆端头密封良好。
10.其它附属材料；电缆标示牌、油漆、汽油、封铅、硬脂酸白布带、橡皮包布、黑包布、塑料绝缘带等均应符合要12．3 施工工艺12．3．1 电缆桥架安装施工工艺2.根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.预埋铁件或膨胀螺栓(1) 预埋铁件的自制加工不应小于120mm×80mm×6mm，做法如本标准6.3.7.2图6.3.7.2。
其锚固圆钢的直径不小于10mm。
(2) 紧密配合土建结构的施工，将预埋铁件平面紧贴模板，将锚固圆钢用绑扎或焊接的方法固定在结构内的钢筋上；待混凝土模板拆除后，预埋铁件平面外露，将支架、吊架或托架焊接在上面进行固定。
(3) 根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上，可参见本标准6.3.7.7图表。
4.支、吊架安装(1) 支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺；(2) 钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；(3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与电力电缆2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注:D为电缆外径。
(2)门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽可能配合土建施工预埋。
如图12．3．1．5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图12．3．1．5（2-1），也可以采用膨胀螺栓固定。
图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。
制作见图和表12．3．1．5（3）底架与门型架焊接时，焊角高度5mm。
表12．3．1．5（3）梯型角钢支架制作尺寸表（mm）N(个)a b c d e f g h i j k ln(个) 1 100～400300260190100100100300L40×4120140832 100～400400360290300200100600L50×5220240843 100～500460390400300200900L502601401405400 ×54 1 00～4006005604905004003001200L56×53602401406(4)电缆桥架立柱侧壁式安装:立柱是直接支承托臂的部件，分工字钢槽钢、角钢、异型钢立柱；立柱可以在墙上、柱上安装、也可悬吊在梁板上安装。
做法在混凝土可预埋铁件；砌体可砌筑预制砌块；也可以采用膨胀螺栓但必须在混凝土强度C20或砖强度在MU10以上的砖砌体上，作法可参照12．3．1．5（4a、b、c、d、e、f）。
图12．3．1．5（4c）异型钢立柱在墙上侧壁安装作法之一。
