单片机实验箱的使用
TKSCM-2型单片机使用说明

TKSCM-2单片机开发综合实验装置使用说明TKSCM-2型单片机开发综合实验装置由实验桌,左、右两块PCB板及为进行实验需要而配备的伟福仿真器、荣达MP-A16-8型微型打印机组成。
两块PCB板上共设计了40多个实验模块,其中左面板为基础实验模块,右左面板为应用实验模块,此外还配置了低频函数信号发生器、频率计、数字式直流电压表、指针式电压表以及多路直流稳压电源。
整套装置布局合理。
下面主要列出使用说明及在实验中所应注意的问题.一、使用说明1、打开两块PCB板上的电源开关,分别合上±5V、±12V电源的拨动开关,则可以用实验台上提供的直流电压表测量相应的电压,以验证电源的正确性。
两块面板的电源由一只开关电源提供,各组电压输出都共地。
2、装置中左边面板主要为完成单片机基础实验设计的。
用户可以接仿真器,按实验指导书的要求进行仿真实验。
3、装置中右边面板主要是为完成单片机的应用实验而设计的多个应用性实验模块,每一个应用实验都有一个已烧录相应模块程序的89C51单片机。
用户只要上电既可运行程序。
也可以取下89C51芯片,接仿真器,按实验指导书的要求进行仿真实验。
4、IC卡读写实验和单片机与CPLD实验的89C51芯片为空片,供用户扩展功能后使用。
5、配件中25针并口线为延长CPLD实验的JTAG下载线而配置。
二、注意事项1、整套装置使用过程中,必须要保证面板清洁、干净、无多余导线及杂物,以免引起短路故障。
2、实验过程中,当做某一单元实验时,必须切断其它不相关模块的电源,以减轻电源的负担,防止各部分之间产生电源干扰。
3、使用仿真器,在换做一个实验时,应拨下仿真器电源,过一会儿,再插上电源,以便使仿真器复位。
4、在插拨仿真器时,必须在各电源开关断开的情况下进行。
5、面板上所有的元器件,特别是电容和晶振等,不要随意拨动,以免折断。

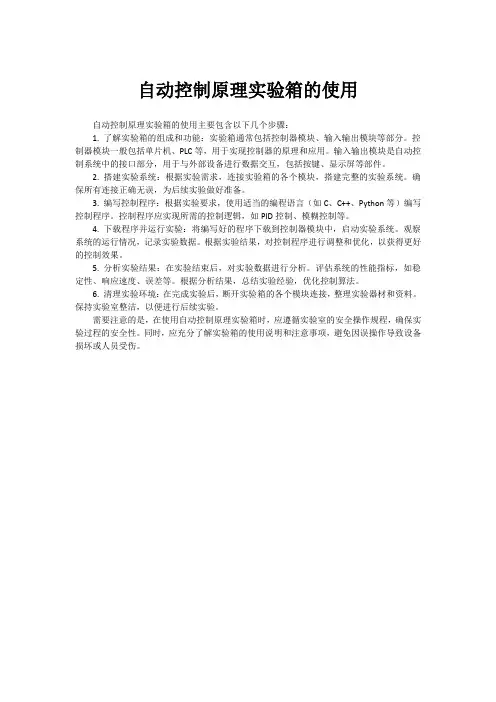

自动控制原理实验箱的使用

自动控制原理实验箱的使用
自动控制原理实验箱的使用主要包含以下几个步骤:
1. 了解实验箱的组成和功能:实验箱通常包括控制器模块、输入输出模块等部分。
控制器模块一般包括单片机、PLC等,用于实现控制器的原理和应用。
输入输出模块是自动控制系统中的接口部分,用于与外部设备进行数据交互,包括按键、显示屏等部件。
2. 搭建实验系统:根据实验需求,连接实验箱的各个模块,搭建完整的实验系统。
确保所有连接正确无误,为后续实验做好准备。
3. 编写控制程序:根据实验要求,使用适当的编程语言(如C、C++、Python等)编写控制程序。
控制程序应实现所需的控制逻辑,如PID控制、模糊控制等。
4. 下载程序并运行实验:将编写好的程序下载到控制器模块中,启动实验系统。
观察系统的运行情况,记录实验数据。
根据实验结果,对控制程序进行调整和优化,以获得更好的控制效果。
5. 分析实验结果:在实验结束后,对实验数据进行分析。
评估系统的性能指标,如稳定性、响应速度、误差等。
根据分析结果,总结实验经验,优化控制算法。
6. 清理实验环境:在完成实验后,断开实验箱的各个模块连接,整理实验器材和资料。
保持实验室整洁,以便进行后续实验。
需要注意的是,在使用自动控制原理实验箱时,应遵循实验室的安全操作规程,确保实验过程的安全性。
同时,应充分了解实验箱的使用说明和注意事项,避免因误操作导致设备损坏或人员受伤。
《单片机原理及应用》基于51单片机实验箱的流水灯设计

《单片机原理及应用》基于51单片机实验箱的流水灯设计一、实验目的和要求1.掌握单片机基本资源使用。
2.掌握单片机电路原理图。
3.掌握单片机C语言软件开发以及试验箱使用。
二、实验内容和原理实验内容:1.绘制程序流程图并编写C语言程序2.在实验箱中进行测试,最后提交实验报告三、主要仪器设备Keil4软件、C51单片机实验箱。
四、操作方法与实验步骤4.1 题目要求使用单片机实验箱实现流水灯功能。
4.2 系统设计思路主程序中实现流水灯功能,时间单位采用500ms信号,作为实现流水灯的发光二极管和单片机的P1相连。
4.2 C程序编制(包含详细的文字和程序流程图)#include<intrins.h>#include<reg52.h>#define uchar unsiged char#define uint unsigned intvoid mDelay(uint Delay){int i;for(;Delay>0;Delay--)for(i=0;i<110;i++);}void main(){unsigned char a,i;While(1){a=0x01;for(i=0;i<8;i++){a=-crol-(a,1)P2=amDelay(500);}}4.3 测试分析(包含文字和图像叙述)在KeilC51软件软件中编写好程序并调试好后,连接单片机实验箱,实验结果如下:实验箱上连接的八个灯,每个灯间隔500ms的时间一个接一个的循环闪烁。
五、讨论和心得(不少于100字)通过此次实验,我不仅加深了对单片机理论的理解,将理论很好地应用到实际当中去,而且我还学会了如何去培养我们的创新精神,试验过程还是比较繁琐,但是还是完成了这次试验,使我对于理解单片机的基本原理更加深刻,将所学知识运用到实践中,在实践中发现问题,强化理论知识。
课程名称:单片机原理及应用实验项目名称(二):定时计数器的应用—按钮控制LED灯四、实验目的和要求1.掌握单片机基本资源使用。
单片机实验箱操作手册

单片机实验箱使用手册电工电子实验教学中心2008年11月目录概述┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅2第一章单片机实验箱简介┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅4第二章Keil C软件使用┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅11第三章单片机下载器软件使用┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅18概述单片机以其高可靠性、高性价比、低电压、低功耗等一系列优点,近几年得到迅猛发展和大范围推广,广泛应用于工业控制系统,数据采集系统、智能化仪器仪表,及通讯设备、日常消费类产品、玩具等。
并且已经深入到工业生产的各个环节以及人民生活的各层次中,如车间流水线控制、自动化系统等、智能型家用电器(冰箱、空调、彩电)等,无不含有CPU 控制器,即单片机。
为配合学院单片机教学的需要,电工电子实验教学中心自行设计并制作了单片机实验箱。
一、单片机实验箱的特点:1、在系统可编程特性:首开单片机学习开发系统的先河,可方便地在系统实现程序下载,实时修改程序的不足之处,并立即从目标系统中反映出修改的结果,大大缩短单片机学习开发的周期,提高效率;2、代码全速仿真:弥补传统学习系统不能全速仿真的缺陷,使系统运行的结果完全反映代码的执行情况,更切实地吻合教学仪器的特点。
其次,在软件开发前的仿真调试后,完全可烧写入目标芯片,并能获得完全一致的代码执行结果。
是集学习、开发于一身的优良的目标系统;3、系统资源丰富:(1)内置8位动态数码显示模块(2)内置16X16点阵显示模块(3)内置8通道8位A/D转换(4)内置8位D/A转换(5)内置4X4矩阵式键盘(6)内置8路独立式键盘(7)内置8位LED发光二极管(8)内置8路0-5V之间可调的电压(9)内置音频放大模块(10)4路继电器控制模块(11)内置128*64汉字显示LCD模块(12)内置RS232通信模块(13)在系统编程模块模块(14)内置2051CPU模块(15)内置实时时钟模块(16)内置20s的语音录放模块4、资源的可重复利用性:目标系统上的所有资源均能重复利用并能通过软件调配或通过扩展槽增加其它的功能提高系统的实用性5、软硬结合,操作简单方便:不仅提供丰富的硬件资源,也提供良好的上位机控制软件,只要通过软件的功能操作就能实现:源代码的调试编译,查找与修改错误之处,在线代码下载等功能。
51单片机基础综合实验板_实验指导书ok(C和汇编程序综合版)

MCS-51单片机基础合实验板实验指导书李家庆2009年11月目录第1章实验箱功能简介1.1 实验箱外观 (1)1.2 实验箱配置 (2)1.3 仿真下载使用说明 (3)1.4 电路图 (4)第2章实验箱使用快速入门2.1 KEIL C51 简介 (5)2.2 uVision使用入门 (5)2.3 实验箱的仿真 (10)2.4 实验箱的下载 (13)第3章单片机实验3.1 基本实验 (23)实验一熟悉Keil C51开发环境 (23)实验二熟悉实验箱的仿真与下载 (26)实验三 I/O口延时实现流水灯 (27)实验四蜂鸣器驱动实验 (29)实验五定时器中断实验 (32)实验六外部中断实验 (33)实验七数码管显示123456 (34)实验八 8155扩展实验 (35)实验九 ADC0809实验 (37)实验十 DAC0832实验 (41)实验十一串口通信实验 (42)3.2 高级实验 (51)实验十二 100位计数器实验 (51)实验十三矩阵键盘实验 (53)实验十四实时时钟实验 (56)实验十五数字温度计实验 (64)实验十六 I2C总线实验 (68)实验十七单片机实钟实验 (74)注:实验书只是提供了部分参考实验,供用户初次使用时熟悉各模块电路,更多实验源代码详见光盘,另外,您也可根据自己的思路编写各种各样的实验代码,均可以非常方便的在此实验箱上运行。
其它相关资料,请参考光盘第1章 实验板功能简介1.1 单片机实验板概览实物图如图1.1所示:1.2 实验箱配置 基础板配置:1、STC89C51支持在线下载程序。
.2、8位LED 发光二极管(可做流水灯实验)。
3、4位数码管(可做动态扫描及静态显示实验)。
图1.1 单片机实验板实物图 8155 8LED 数码管 外扩256 DA0832 AD0809 单片机 IIC IIC Beep 矩阵 键盘下载 图1.2 单片机实验板功能组成4、4 *4矩阵键盘。
单片机实验报告 附含说明书

第一章 DICE-5208K开发型单片机综合实验仪概述一、系统简介DICE-5208K型单片机实验系统由DICE-5208K开发型单片机综合实验箱、DICE-3000型仿真器、扩展卡和DICE-51仿真开发系统软件等组成。
是《MCS-51单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《VHDL硬件描述语言》、《CPLD/FPGA应用基础》等课程教学的配套实验设备。
新增加了几乎所有最实用、新颖的接口电路(如1 WIRE /I2C/SPI总线等)和通讯类接口实验(如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等)。
可进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学。
二、主要特点1.该实验系统配置DICE-3000型高性能MCS-51硬件仿真器,64K数据空间,64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,上位仿真软件支持汇编、C语言、PL/M语言。
可运行于WIN98/2000/NT/XP操作系统平台。
2.实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。
(可在线编程AT89S51/52/53系列单片机)。
3.该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器,通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真;集成开发环境支持Silicon Labs IDE和KEIL C软件。
4.该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台。
5.该实验系统可扩展“数控式电子演示装置”,该装置是本公司的专利产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强。
MCS-51单片机综合实验台指导说明书(学生用书)

第一章系统介绍一.系统特点EL-MUL-III型单片机教学实验系统是北京精仪达盛科技有限公司根据广大学者和许多高等院校实验需求,结合电子发展情况而研制的具有开发,使用,实验相结合的高科技实验设备。
旨在尽快提高我国电子科技发展水平,提高实验者手动能力,分析解决问题能力。
系统具有以下特点:1. CPU可选用80C31,系统功能齐全,涵盖了单片机教学实验课程的大部分内容。
2.系统采用开放式模块化结构设计,通过两组相对独立的总线最多可同时扩展2块使用实验板,用户可根据需要购置相应实验板,降低了成本,提高了灵活性,便于升级换代。
3.配有两块可编程器件:EPM7128被系统占用。
另一块EPM70供用户实验用。
两块器件皆可通过JTAG接口在线编程。
使用十分方便。
4.灵活的电源接口:配有PC电源插座,可由PC提供电源。
另外还配有外接开关电源,提供所需的+5V,+12V,-12V,其输入为220V的交流电。
5.系统的联机运行模式:配有系统调试软件,为中文多窗口界面。
调试程序时可以同时打开寄存器窗口,内存窗口,变量窗口,反汇编窗口,波形显示窗口等等,极大地方便了用户的程序调试。
该软件集源程序编辑,编译,链接,调试和一体,每项功能均为中文下拉菜单,简明易学。
经常使用的功能均备有热键,这样可以提高程序的调试效率。
8051调试软件不仅支持汇编语言,而且还支持C语言编辑调试。
6.系统的单机运行模式:系统在没有和计算机连接的情况下,自动运行在单机模式,在此模式下,用户可通过键盘输入运行程序(机器码),和操作指令,同时将输入信息及操作的结果在LED 数码管上显示出来。
系统功能齐全,可扩展性强。
本实验系统不仅完全能满足教学大纲规定的基本接口芯片实验,其灵活性和扩展性(数据总线,地址总线,控制总线为用户开放)亦能轻松满足其课程设计,毕业设计使用等二.系统概述微处理器采用i80c31,它的P1口,P3口皆对用户开放,供用户使用。
时钟频率为6.0MHz。
XJDP-1单片机原理实验箱

XJDP-1单片机原理实验箱一产品特点1.该产品内置仿真器,只需要一根下载线就可以实现仿真,又可以把程序烧入单片机来完成实验。
2.实验系统采用全开放式结构设计,结构更加紧凑,让实验者自行连接,具有自由拆散和组合的特点。
所有实验项目均可采用译码法和线选法来完成。
3.实验内容设置丰富、合理满足教学大纲要求,同时也可作为学生毕业设计及普通研发之用。
4.本实验系统各实验项目大多取自于工业控制系统的直接搬移或略微进行简单化而来,具有很高的实践性。
二技术性能1.方波输出指标1)时钟源频率输出范围:0Hz-12MHz2) 频率输出准确度:≤±5﹪3)在0-70℃,方波输出稳定度为:±3﹪4)占空比为50﹪2.具有过压保护功能,系统安全可靠3.实验连接接口采用圆孔插座,连接可靠三系统组成1.电源模块2.CPU资源实验区3.键盘显示器控制实验模块4.存储器模块5.液晶显示及驱动模块6.A/D、D/A转换模块7.LED电平显示电路8.逻辑电平开关电路9.直流电机电路10.步进电机电路11.转换电路12.可调模拟输入电路13.蜂鸣器输入电路14.压力传感测量电路15.串口通信电路16.仿真器电路四、实验项目一、软件部分1、查表实验2、电子时钟3、阶乘实验4、排序实验5、定时器实验6、广告灯实验7、整数十六进制转十进制实验8、两个四位十六进制数乘法实验9、两个四位BCD数乘法实验10、两个四位十六进制数除法实验二、I/O接口和系统扩展实验1、响铃实验2、系统扩展和调试实验(译码法)3、数据传送和存储器检测实验4、P1口应用实验5、P1口、P3口应用实验-三层楼电梯控制器实验三、应用实验1、键盘输入实验2、步进电机实验3、压力测试实验4、温度测量实验5、电压测量实验6、串口实验7、串转并实验8、直流电机转速测量与控制实验9、点阵式液晶显示屏实验10、顺序控制器实验11、PWM实验12、2I C RAM实验XJDP-1单片机原理实验箱。
单片机实验箱的使用

前言本实验教材是根据教育部《关于加强高等学校本科教育工作提高教学质量的若干意见》文件精神和《高等学校国家级实验教学示范中心建设标准》,并考虑到精品课建设要求编写的一套适应21 世纪教学改革要求的实验教材。
由于单片机具有高可靠性、超小型、低价格、容易产品化等特点,在仪器仪表智能化、实时工业控制、实时数据采集、智能终端、通信设备、导航系统、家用电器等控制应用领域,具有十分广泛的用途。
由于目前在国内单片机应用中,MCS-51系列单片机仍然是一种主流单片机,所以本实验指导书为学习MCS-51单片机的学生和广大的工程技术人员,配合《单片机原理及应用》课程的教学,结合一种单片机仿真开发型实验系统编写了这本实验指导书。
《单片机原理及应用》是一门实践性很强的课程,提高教学质量的一个重要环节是上机实习和训练,无论是学习汇编语言程序设计,还是学习接口电路和外设与计算机的连接,或者软硬兼施地研制单片机应用系统,不通过加强动手是不能获得预期效果的。
本实验指导书提供10个实验的指导性材料,有些实验还有一些有一定难度的选做项目,可以根据课时的安排和教学要求进行取舍。
为了达到某些实验的目的,书中提供的参考程序与实际应用中的程序会有些差别,所以不一定是最优的。
本实验指导书由朱斌老师编写,并由王玉平老师、谭勇老师等协助上机验证程序的正确性,2006级的部分同学也协助做了一些工作,特此致谢。
由于编者水平有限,加上编者学识有限,书中如有不妥之处,敬请读者批评指正。
编者2007.3编写目录第一章DVCC单片机实验系统简介 (1)1.1 系统的性能指标 (1)1.2 系统性能指标 (2)1.3 系统提供的主要实验项目 (3)1.4 系统的连接 (4)1.5 键盘显示简介 (5)1.6 系统资源的使用 (6)第二章DVCC单片机实验系统安装与启动 (16)2.1 系统硬件安装............................................................................................................................2.2 系统软件的安装........................................................................................................................2.3 系统启动.................................................................................................................................... 第三章实验系统软件使用说明. (18)3.1主界面.........................................................................................................................................3.2文件编辑部分.............................................................................................................................3.3 调试部分....................................................................................................................................3.4 窗口部分....................................................................................................................................3.5 工具栏........................................................................................................................................ 实验一单片机开发系统的使用................................................................. 错误!未定义书签。
单片机实验室功能介绍

单片机实验室功能介绍1、单片机实验室,房间门号(315、317)2、主要仪器、设备数量和功能介绍单片机实验箱25台电脑25台3、可开设实验(实践)的种类、项目名称①清零程序②拆字程序③拼字程序④数据区传送子程序~⑤数据排序⑥查找相同数个数⑦无符号双字节快速乘法子程序⑧多分支程序⑨脉冲计数(定时/计数实验)⑩电脑时钟(定时器、中断综合实验)单片机实验室管理规定1.初到实验室工作学习的人员要学习实验室的有关规章制度,并自觉遵守。
2.实验室设有专职实验员,负责实验室仪器设备管理使用、财产管理、安全管理、考勤管理、实验台搭建等工作(详见单片机实验员岗位职责)。
3.实验室所有仪器设备,未经实验员同意,不得任意拆卸、改装、带出实验室外使用或转借使用。
<4.保持实验室的整洁和卫生是每个人的责任。
每天工作完毕后要清理工作场地,在实验室内不得任意堆放杂物,废物要及时清除,临时有用的东西要堆放整齐,不得随手乱扔废弃物。
5.进入实验室要求衣着整齐,穿工作服,不得光膀子或穿拖鞋进实验室。
6.不得随意将与实验室无关的人带入实验室。
7.实验室内不得大声喧哗影响他人工作。
8.实验前要进行全面的安全检查,运行中的仪器设备,现场不能无人监守,实验完毕离开实验室之前要关好门窗,切断电源和火源,检查无误后方可离开;易燃、易爆物品及有毒害的物品必须由实验员员统一保管,存放在安全之处。
9.注意人身及设备的安全,做实验时要有安全措施,严禁带电作业;实验室内禁止使用明火,确因需要使用明火时需向实验员通报并得到许可,采取防火措施后方可使用;如遇火警,除应立即采取必要的消防措施组织灭火外,应马上报警,同时向校保卫部报告。
10.发现存在事故隐患应及时采取应急措施,同时报告相关领导,以便及时采取措施防止和消除隐患。
11.如无特殊情况,实验室管理人员、实验指导老师不得将各房间钥匙转借他人或复制。
进实验室搭建试验台或实验室改造的施工队,必须接受实验室的监督。
《单片机与嵌入式控制技术》实验书

《单片机与嵌入式控制技术》实验书机电工程学院目录安全注意事项 (1)实验一keil软件平台实验 (2)实验二按键控制实验 (10)实验三查表实验 (12)实验四中断实验 (14)附录......................................................................................................... 错误!未定义书签。
安全注意事项1、不要在实验室吃东西。
2、不要穿拖鞋进入实验室,下雨天雨伞不要带入实验室。
3、使用实验箱时轻拿轻放,插拔排线时,对准,不要把排针插歪或者弄折,同时注意别被排针扎手。
4、接线时,必须把实验箱电源关闭。
5、下课后整理实验箱,设备,导线,椅子归原位,电脑正常关机,产生的垃圾带走。
实验一keil软件平台实验一、实验目的认识单片机MCS-51最小系统的构成和相关的开发软件。
任何一个用户系统的开发都需要一个界面良好的调试平台,以方便地、快捷地完成系统的设计与调试。
单片机的开发也是如此。
Keil是目前最流行,使用最广泛的开发平台,也是我们学习单片机的良好工具。
因此,我们必须首先熟悉这个工具,掌握这个工具。
二、实验内容及原理(一)实验内容要求实现某一个I/O口控制八个LED发光二极管左移或者右移流水。
(二)实验原理实验是通过对一些简单程序的调试,帮助我们直观地了解与掌握Keil调试软件的基本功能,掌握如何利用Keil来调试应用系统的硬件与软件的基本方法。
1、硬件(1)实验箱开发板主控芯片采用单片机型号为STC89C52RC,总共四组八位并行I/O口,均可实现数据输入输出,一个全双工串口,可支持的振荡频率范围为2~48Mhz,具有三个16位可编程定时器/计数器,八个中断源,四级优先级,其引脚分布如图1-1所示。
此外实验箱开发板还配备了共阴极数码管显示模块、共阳极八字形流水灯模块、点阵模块、独立按键模块、矩阵按键模块、LCD1602液晶显示模块、蜂鸣器、实时时钟模块、直流电机模块、A/D转换模块等外围模块、超声波模块、温度传感器模块等,可供相关实验与单片机配合使用。
如何正确使用电子电路实验箱

如何正确使用电子电路实验箱电子电路实验箱是电子技术实验中常用的实验设备,它能够帮助我们更好地理解和应用电子电路原理。
在使用电子电路实验箱时,我们应该遵循一些正确的方法和技巧,以确保实验的准确性和安全性。
本文将介绍如何正确使用电子电路实验箱,并提供一些相关的实验操作技巧和注意事项。
1. 实验箱的基本结构和功能电子电路实验箱是一个集成电路实验工作台,它通常由实验板、电源模块、信号发生器、数字示波器等组成。
实验箱的主要功能是提供一个实验场所,方便我们搭建和测试电子电路。
2. 实验箱的操作步骤(1)准备工作:将实验箱放置在平稳的桌面上,并确保周围环境安全。
检查实验箱各个模块和连接线是否完好,电源是否正常工作。
(2)电源接入:使用合适的电源线将实验箱与市电连接,确保电源稳定,并确保自己的安全意识。
(3)实验线连接:根据实验需要,选择适当的连接线将电子元器件与实验箱的接口相连。
(4)电路搭建:根据实验要求,将各个元器件按照电路图连接起来,切勿乱接乱拔,以免引起电路短路或损坏实验箱和元器件。
(5)实验参数设置:根据实验要求,设置实验箱的信号发生器参数、数字示波器参数等。
确保实验参数设置正确。
(6)实验测试:启动实验箱的电路,在供电的同时,观察电子元器件是否正常工作,测量电路的各种参数。
通过数字示波器等工具,可以对信号进行分析和显示。
(7)实验数据记录与分析:记录实验过程中所得数据,根据实验结果进行数据分析和实验结论总结。
(8)实验结束:关闭电源开关,断开电源线连接,清理实验环境,放置实验器件,确保安全。
3. 实验箱的使用技巧(1)正确握持电子元器件:在搭建电路时,应用手指握持元器件的两端,避免用手指接触引脚部分,以免造成损坏。
(2)避免频繁插拔元器件:频繁的插拔元器件可能会导致接口松动,影响电路的连接和测试结果。
(3)正确使用电源模块:在接入电源之前,确保电源开关处于关闭状态,以免短路等意外情况发生。
在接入电源时,应根据实验要求设置合适的电源电压和电流。
单片机试验箱的使用

(5)、汇编源文件的建立:点击“文件”菜单中的“新 文件”,出现一个文本编辑窗口,在里面输入你的实验的 汇编语言程序, 录入完毕,点击“文件”、“保存”、输入自己的文件名, 如:001.asm,保存在C:盘根目录下自己的目录里 (不要保存在“桌面”、“我的文档”里)!
(6)、点击“目标1”前面的“+”,出现“源程序组1”, 右键点选“增加文件到源程序组1”,这时选择文件类型为 “asm”, 再按“添加”、确定。
用一个小螺丝刀调整AD部分的ADJ3,可 以看到P0口引出的8个LED灯逐次变化
实验三、1602液晶显示屏显示“A”
1602液晶显示屏:可以显示2行、每行16个英文字母。 1602 接口信号说明如下:
1602显示屏接线原理图如下:
本实验台所有的引脚都已经和CPU部分的相关端口连接好了! 其中:JP41是液晶使能跳线,做该实验时必须闭合此跳线!
窗口发送数字“3”,数码管显示“3”
按键窗口接收到的4句话
运行XLISP程序——在实验台上执行你刚才编译后的程序。
点击桌面图标:
开始执行XLISP。 界面如右:
打开、导入你的.HEX文件:
运行.HEX文件:在XLISP界面下,点击“智能一键通”: ——→
软件自动完成了清空、擦除、运行! 至此,你已经完成了这个过程! 看看硬件的变化!(用示波器观察D∕A转换的结果波形)
过程简述 用Uv2编程产生“.ASM“文件 设置仿真环境 编译,产生“.HEX“文件; 用XLISP导入“.HEX“文件; 在实验台上运行“.HEX“; 观察运行结果!
DAC0832的原理
Hale Waihona Puke 一 1. 2. 3. 4. 5.
接线方法: 用一个1PIN数据线一端插入CPU部分JP53(P3口)的P3.6, 另外一端插入DAC0832部分的输入端JP24的WR端。 用一个1PIN数据线一端插入CPU部分JP52(P2口)的P207, 另外一端插入DAC0832部分的输入端JP24的CS端。 用一根8PIN数据排线,一端插入DAC0832部分的数据输入端JP27, 另外一端插入CPU部分JP51(P0口)。
STC32G12K128 实验箱-V9.4 使用说明书

STC32G12K128实验箱-V9.4使用说明书V0.12022-05-23目录一、实验箱9.4外观图 (3)二、实验板布局图 (4)三、下载用户程序到STC实验箱9.4 (6)四、新建Keil项目 (9)五、使用STC-USB Link1仿真实验箱9.4用户代码 (16)附录:实验箱9.4参考线路图 (22)一、实验箱9.4外观图打开方式:双手捏住如上图红圈所示的实验箱9.4的把手处,双手分别向两边用力即可打开实验箱9.4。
二、 实验板布局图在此,需要对“主控芯片电源开关”进行说明此按钮的原理是按住此开关时主控芯片将会处于停电状态,放开此开关时主控芯片会被重新上电而进行上电复位。
而对于STC 的单片机,要想进行ISP 下载,则必须是在MCU 上电或复位时接收到握手命令才会开始执行ISP 程序,所以下载程序到实验箱9.4的正确步骤为:1、 使用USB 线将实验箱9.4与电脑进行连接2、 打开STC-ISP (V6.89C 以上版本)下载软件3、 选择单片机型号为“STC32G12K128”,打开需要下载的用户程序4、 实验箱9.4使用硬件USB 接口下载。
进入USB 下载模式需要先按住实验箱上的P3.2/ INT0按键/接地,然后按一下ON/OFF 电源按键/断电,接着松开ON/OFF 电源按键/上电,最后可松开P3.2/ INT0按键。
正常情况下就能识别出“STC USB Writer (HID1)”设备 5、 点击STC-ISP 下载软件中的“下载/编程”按钮红外接收 红外发送掉电检测测试(调节电压)8位数码管8路流水灯自定义实验万能板ADC 分压检测按键 行列式矩阵扫描按键T0,T1外部计数实验按键(需打开内部4K 上拉电阻)主控芯片电源开关(按下给芯片断电,松开后重新上电)P3.2/INT0(配合电源按键进入下载模式)LCD 亮度调节 芯片复位脚按键(需在下载软件的硬件选项里取消复位脚用作IO 口的勾选)USB 接口Micro-USB 接口串口2测试接口 串口2通信指示灯 串口2,3互通跳线 有源蜂鸣器USB 转串口芯片,可不焊,使用MCU 自带硬件USB SPI 接口串行Flash RS232电平转换芯片 仿真主控芯片 一线制温度传感器DS18B20 EEPROM 芯片AT24C02 TFT 彩屏插座并行总线扩展RAMADC 热敏电阻测温(RMB0.05)LCD 12864接口内部PWM 做DAC 并由自带的ADC 纠正误差INT0, INT1外部中断按键,可用于掉电唤醒 SWD 仿真接口当用户使用硬件USB对STC32G12K128芯片进行ISP下载时,不支持调节内部IRC的频率,但是可选择STC出厂时内部预置的多种高精准IRC时钟频率(分别是5.5296M、6M、11.0592M、12M、18.432M、20M、22.1184M、24M、27M、30M、33.1776M、35M)不同的系列可能不一样,具体以下载软件的频率列表为准。
半导体器件实验箱,使用说明书

半导体器件实验箱,使用说明书半导体器件实验箱使用说明书1. 引言半导体器件实验箱是一种用于教学或实验研究的设备,用于学习半导体器件的基本原理和特性。
本使用说明书将为您提供使用实验箱的详细步骤和注意事项。
2. 实验箱组成半导体器件实验箱通常包括以下组件:电源供应器、仪器表盘、电路连接插头、开关等。
请确保您收到的实验箱的完整性并检查每个组件的正常运行。
3. 连接电源供应器将电源供应器插头插入实验箱的电源插座。
确保电源供应器的电源开关处于关闭状态,然后打开实验箱的电源开关。
4. 连接仪器表盘将仪器表盘插头插入实验箱的仪器表盘插座。
仪器表盘将显示电路中的电压、电流和其他参数。
5. 连接电路根据实验要求,将半导体器件以及其他相关电路元件连接到实验箱的电路连接插头上。
确保连接正确,并注意连接的稳固性。
6. 运行实验根据实验要求,打开电源供应器和实验箱的电源开关。
通过调节电源供应器的输出电压和电流,可以改变电路中的参数。
可以通过仪器表盘监测电路的各种电压和电流数值。
7. 注意事项- 在连接电路和操作实验箱时,务必先关闭电源供应器和实验箱的电源开关,以防止任何意外发生。
- 在调节电源供应器的输出电压和电流时,小心操作,确保参数在安全范围内。
- 当实验箱长时间使用时,注意避免过载,以防设备过热或损坏。
- 如果遇到任何故障或问题,请及时联系维修人员进行检修。
以上就是半导体器件实验箱的使用说明书,希望能对您在使用该设备时提供帮助。
如果您有任何问题,请随时咨询相关人员。
电子技术综合实验箱使用说明

目录一、系统简介 (2)二、配置 (2)三、软、硬件安装 (2)四、系统功能介绍 (4)五、MCU单片机小系统详述 (23)六、ISE9.1简明教程 (37)七、电子技术综合实验箱实验项目简介 (49)实验一、流水灯控制实验 (49)实验二、数码管显示实验 (51)实验三、液晶显示实验 (53)实验四、串行A/D实验 (54)实验五、串行D/A实验 (55)实验六、232通讯实验 (56)实验七、鼠标键盘驱动及VGA显示实验 (59)实验八:简易电子琴实验 (63)实验九:音乐回放实验 (64)实验十:等精度频率计实验 (64)实验十一:DDS实验 (66)实验十一:扩展部分实验(只提供方案) (68)实验一、数字存储示波器 (68)实验二、频谱分析仪 (71)八、ISE9.1i安装步骤 (76)电子技术综合实验箱使用说明书一、系统简介电子技术综合实验箱是由长沙鑫三知科教设备有限公司研发的,以单片机与FPGA为核心的综合实验系统。
主要适用于各高校参加全国大学电子竞赛的赛前辅导,以及本科生的单片机与FPGA的入门级教学,同时该实验系统也可作为研究生、中小企业的电子工程师等使用者的开发平台和辅助培训工具。
开发工程师可使用VHDL语言、Verilog语言、原理图或方程式,结合Xilinx集成开发环境开发FPGA的应用,使用C语言或汇编语言开发单片机应用程序。
二、配置2.1 基本配置★1. 5V、3.3V、1.8V板上电源★2. 40万门SpartanⅢXC3S400 FPGA★3. 支持JTAG、Slave Serial、Select MAP等多种加载模式★4. 支持FPGA EEPROM配置,EEPROM芯片为XCF02S★5. 内置50MHZ晶振,满足高速设计要求★6. 以STC89c58RD+为核心的单片机最小系统★7. 高速AD/DA模块★8. 支持标准RS232串行接口★9. PS2键盘接口、PS2鼠标接口,支持3D、4D滚轮鼠标★10. VGA监视器接口,支持800×600、1600×1200或自定义分辨率★11. 12864点阵LCD显示(可选)2.2 可选配置★12. 大容量高速SRAM模块,容量128KB★13. 直接数字合成DDS模块★14. 语音处理模块三、软、硬件安装3.1 开发套件内容★电子技术综合实验箱;★FPGA下载线;★串口电缆;★用户手册(含原理图和元器件清单);★CD-ROM(含ISE7.1、ModelSim6.0、Keilc51、ISPlay v1.5开发软件(数据手册);3.2 电子技术综合实验箱各模块基本配置:◎底板:★+12V、-12V、5V、-5V、3.3V、1.8V电源★VGA显示接口★PS2鼠标、键盘接口★RS232串行通信接口★音频输入/输出接口★LCD接口★2个独立按键★8个发光二极管★电源指示灯★各模块插座◎FPGA模块:★SpartanⅢXC3S400 40万门FPGA★XCF02S(2Mbit)Configuration PROM★内置3.3V、2.5V、1.8V、1.2V电源★内置Jtag下载电路★电源指示★内/外部电源切换开关◎MCU模块:★51系列核心单片机,与多款型号兼容★地址、数据、中断等多种扩展接口★内置ISP下载电路★8个7段数码管★128*64点阵液晶★4行4列按键★32K静态SRAM★ TLC549 AD芯片★ TLV5618 DA芯片★11.059MHz晶振;3.3 硬件安装图3.1 硬件安装示意图硬件的安装过程非常简单,如图3.1所示,将各模块插到对应的位置。
LBD简化版单片机实验箱使用说明书

南京邮电大学计算机学院Leabharlann 计算机实验教学中心 2014-09
目录
第 1 章 系统简介 ............................................................................................................................ 1 1.1 电路板外形........................................................................................................................ 1 1.2 系统功能简介 .................................................................................................................... 2 1.2.1 电源和 USB 转串口电路 ....................................................................................... 2 1.2.2 CPU .......................................................................................................................... 3 1.2.3 系统复位 ................................................................................................................. 3 第 2 章 系统资源 ............................................................................................................................ 4 2.1 I/O 控制类设备 .................................................................................................................. 4 2.1.1 E2PROM 存储芯片 24C32 ...................................................................................... 4 2.1.2 实时钟(RTC)芯片 PCF8563 ............................................................................. 4 2.1.3 蜂鸣器 ..................................................................................................................... 5 2.1.4 继电器 ..................................................................................................................... 5 2.1.5 串行 A/D、D/A 转换芯片 PCF8591 ..................................................................... 6 2.1.6 红外接收模块 ......................................................................................................... 6 2.1.7 红外发送电路 ......................................................................................................... 7 2.1.8 温度传感器 DS18B20 ............................................................................................ 7 2.1.9 湿度传感器 HS1101 ............................................................................................... 8 2.1.10 字符点阵 LCD 模块 ............................................................................................. 8 2.1.11 图形点阵 LCD 模块 ............................................................................................. 9 2.1.12 独立 LED ............................................................................................................ 10 2.1.13 独立按键和拨码开关 ......................................................................................... 10 2.1.14 行列式键盘 ......................................................................................................... 11 2.1.15 组合数码管 ......................................................................................................... 12 2.1.16 串/并行移位寄存器 ............................................................................................ 12 2.2 总线控制类设备 .............................................................................................................. 14 2.2.1 外部数据存储器 62256 ........................................................................................ 15 2.2.2 串行通信扩展芯片 16C550 ................................................................................. 15 2.2.3 并行接口扩展芯片 8255A ................................................................................... 16 2.2.4 扩展总线控制字符点阵和图形点阵 LCD 模块 ................................................. 17 2.2.5 4M bit Flash 存储器 39SF040 ............................................................................... 17 2.2.6 总线扩展并行输出接口 ....................................................................................... 18 2.2.7 总线扩展并行输入接口 ....................................................................................... 19 第 3 章 Keil μVision C51 集成开发环境及 ISP 软件使用简介 .................................................. 20 3.1 Keil 软件的使用 ............................................................................................................... 20 3.1.1 启动 Keil ............................................................................................................... 20 3.1.2 新建工程 ............................................................................................................... 21
凌阳十六位单片机实验箱 V3.0 版实验箱说明书

实验箱使用说明书目录第一章系统概述 (1)1.1整体描述 (1)1.2功能特点 (1)1.3实验箱配套资源简介 (2)1.4主要器件一览表 (4)第二章系统组成结构 (5)2.1系统电源电路 (5)2.2SPCE061A核心及周边电路 (6)2.3音频电路 (7)2.4双色8×8LED点阵电路 (8)2.5双0-3V直流电平输入电路 (9)2.6SPR4096A存储电路 (10)2.7发光二极管电路 (10)2.8高低电平发生按键电路 (11)2.9内置驱动的液晶显示电路 (12)2.10UART通讯电路 (12)2.114×4键盘和6位8段数码管电路 (13)2.12USB接口电路 (14)2.13应用接口简介 (15)第三章快速入门 (16)3.1主控芯片 (16)3.2集成开发环境IDE概述 (17)第四章实验箱自检 (18)4.1实验箱自检准备 (18)4.2实验箱自检步骤 (18)第五章附件 (21)第一章系统概述第一章系统概述凌阳科技股份有限公司(Sunplus)是全球知名的消费性IC设计公司,为回馈教育,改善大专院校单片机教学条件,特推出具有长期战略意义的凌阳科技大学计划。
本实验箱是凌阳公司为支持大学计划以凌阳16位单片机SPCE061A为核心开发出来的实验教学系统,此实验箱以操作方便、易学易用、功能强大等特点受到广大在校师生以及业界用户的欢迎。
1.1整体描述凌阳十六位单片机(SPCE061A)实验箱是集单片机应用技术、在线调试、在线仿真等功能于一体的强大开发系统,SPCE061A及其系列产品将带领MCU的应用迈入片上系统(SOC)时代,使在体验凌阳音频的欢快愉悦中轻松步入单片机及其嵌入式系统的流行领域。
(实验箱原理图请参见附件)图1.1实验箱实物图1.2功能特点本实验设备针对凌阳(unsp系列)十六位单片机的学习,提供了全面的开发工具和配套资料,最大程度的激发学生兴趣,巩固学习效果,方便了学习和应用。
单片机实验 带程序的

五.实验步骤: 1. 连接电源线和串行口数据线; 2. 把P3.1接至P3.0孔,P1.0~P1.7分别接发光二极管 L1~L8孔。 3.打开DICE—5203 K实验开发系统的电源; 4. 启动计算机,打开桌面软件文件夹,选择MS51仿真 开发系统图标双击,进入软件编程界面; 5. 编制程序,调试、运行; 6. 从按键开关输入数字量,观察发光二极管的发光状 态,或从寄存器观察其对应数值。 六.思考题: 修改程序,使串行口工作于方式3或 2(考虑波特率)。
四、实验步骤 (一)定时/计数器T0延时实验 1、连接电源线和串行口数据线; 2、用插针将P1.0孔与发光二极管L1孔相连, P1.1孔与发光二极管L2孔相连; 3、打开DICE—5203 K实验开发系统的电源; 4、启动计算机,打开桌面软件文件夹,选择 MS51仿真开发系统图标双击,进入软件 编程界面; 5、编制程序,调试、运行; 6、观察发光二极管状态。
• void tim0(void) interrupt 1 using 1 • { EA=0; • i++; • j++; • if(i==20) • {P1_0=!P1_0; • i=0;} • if(j==100) • {P1_1=!P1_1; • j=0;} • TH0=(65536-50000)/256; • TL0=(65536-50000)%256; • EA=1; • }
ds-ms(int j) {uchar k; while(j--!=0) for(k=0,k<125,k++);}
void main (void) { uchar i,a; COM8255 =0x80; a =0x01; for(i=0,i<8,i++) {PB8255=a; ds-ms(500); a=a<<1; if(a==0)a=0x01; } }
单片机实验箱说明书 - DJ51KN.

微机原理及接口技术》复习范围:1~4章重点:1) 1~4章课后习题2)实验指导书:软件实验1~6,硬件实验1~3罗瑜老师(30106204)目录第一章系统概述引言一、系统简介--------------------------------------------------1二、系统特点--------------------------------------------------1三、系统地址分配----------------------------------------------2四、系统接口定义----------------------------------------------3五、通用电路简介----------------------------------------------6第二章系统安装与使用一、软件安装----------------------------------------------------11二、软件设置------------------------------------------------11三、硬件安装使用------------------------------------------------12第三章实验指导软件实验:实验一、清零程序------------------------------------------------14 实验二、拆字程序------------------------------------------------16 实验三、拼字程序------------------------------------------------17 实验四、数据区传送子程序---------------------------------------18 实验五、数据排序实验-------------------------------------------20 实验六、查找相同个数--------------------------------------------22 实验七、无符号双字节快速乘法子程序------------------------------23 实验八、多分支程序----------------------------------------------25 实验九、脉冲计数(定时/计数器综合实验)-------------------------27 实验十、电脑时钟(定时器、中断综合实验)------------------------31 硬件实验:实验一、 P1口亮灯实验-------------------------------------------40 实验二、 P1口转弯灯实验-----------------------------------------42 实验三、 P3.3口输入,P1口输出-----------------------------------45实验四、工业顺序控制--------------------------------------------47 实验五、 8255A、B、C口输出方波-----------------------------------50 实验六、 8255 PA口控制PB口--------------------------------------52 实验七、 8255控制交通灯------------------------------------------54 实验八、简单I/O扩展---------------------------------------------57 实验九、 A/D转换实验---------------------------------------------59 实验十、 D/A转换实验---------------------------------------------62 实验十一、 8279键盘显示实验---------------------------------------66 *实验十二、通用打印机----------------------------------------------70 *实验十三、微型打印机打印字符、曲线、汉字--------------------------72 *实验十四、日历时钟DS12887控制实验--------------------------------76 实验十五、 I2C存储卡读写实验--------------------------------------90 *实验十六、语音芯片ISD1420控制实验(录音)------------------------101 *实验十七、语音芯片ISD1420控制实验(放音)-------------------------106 实验十八、继电器控制----------------------------------------------108 实验十九、步进电机控制---------------------------------------------110 实验二十、 8253方波------------------------------------------------119 实验二十一、小直流电机调速实验---------------------------------------120 实验二十二、LED16*16点阵显示实验------------------------------------123 实验二十三、128*64LCD液晶显示实验-----------------------------------131 实验二十四、8250可编程异通讯接口实验(自发自收)--------------------141 实验二十五、8251可编程通讯接口实验(与PC机)-----------------------149 实验二十六、单片机RS232/RS485串行发送实验(双机通讯)---------------157 实验二十七、单片机RS232/RS485串行接收实验(双机通讯)---------------164 实验二十八、温度、压力实验--------------------------------------------166 实验二十九、ISP单片机最小系统实验----------------------------------169 附录:附录一、 51部分实验接线汇总表------------------------------------170 附录二、 DJ-598K字形字位表--------------------------------------171 附录三、 DJ-598K键值表------------------------------------------172 附录四、实验常用芯片引脚图--------------------------------------173 附录五、 DJ-598K结构框图----------------------------------------181 注释:*为选配实验第一章系统概述引言本《实验指导书》适用于DJ系列51单片机实验开发系统,本书就DJ-598K 实验开发系统的51部分作详细介绍,其它机型均可参考。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
前言本实验教材是根据教育部《关于加强高等学校本科教育工作提高教学质量的若干意见》文件精神和《高等学校国家级实验教学示范中心建设标准》,并考虑到精品课建设要求编写的一套适应21 世纪教学改革要求的实验教材。
由于单片机具有高可靠性、超小型、低价格、容易产品化等特点,在仪器仪表智能化、实时工业控制、实时数据采集、智能终端、通信设备、导航系统、家用电器等控制应用领域,具有十分广泛的用途。
由于目前在国内单片机应用中,MCS-51系列单片机仍然是一种主流单片机,所以本实验指导书为学习MCS-51单片机的学生和广大的工程技术人员,配合《单片机原理及应用》课程的教学,结合一种单片机仿真开发型实验系统编写了这本实验指导书。
《单片机原理及应用》是一门实践性很强的课程,提高教学质量的一个重要环节是上机实习和训练,无论是学习汇编语言程序设计,还是学习接口电路和外设与计算机的连接,或者软硬兼施地研制单片机应用系统,不通过加强动手是不能获得预期效果的。
本实验指导书提供10个实验的指导性材料,有些实验还有一些有一定难度的选做项目,可以根据课时的安排和教学要求进行取舍。
为了达到某些实验的目的,书中提供的参考程序与实际应用中的程序会有些差别,所以不一定是最优的。
本实验指导书由朱斌老师编写,并由王玉平老师、谭勇老师等协助上机验证程序的正确性,2006级的部分同学也协助做了一些工作,特此致谢。
由于编者水平有限,加上编者学识有限,书中如有不妥之处,敬请读者批评指正。
编者2007.3编写目录第一章DVCC单片机实验系统简介 (1)1.1 系统的性能指标 (1)1.2 系统性能指标 (2)1.3 系统提供的主要实验项目 (3)1.4 系统的连接 (4)1.5 键盘显示简介 (5)1.6 系统资源的使用 (6)第二章DVCC单片机实验系统安装与启动 (16)2.1 系统硬件安装............................................................................................................................2.2 系统软件的安装........................................................................................................................2.3 系统启动.................................................................................................................................... 第三章实验系统软件使用说明. (18)3.1主界面.........................................................................................................................................3.2文件编辑部分.............................................................................................................................3.3 调试部分....................................................................................................................................3.4 窗口部分....................................................................................................................................3.5 工具栏........................................................................................................................................ 实验一单片机开发系统的使用................................................................. 错误!未定义书签。
实验二MCS-51单片机I/O口实验........................................................... 错误!未定义书签。
实验三数据排序实验................................................................................. 错误!未定义书签。
实验四字符串查找实验............................................................................. 错误!未定义书签。
实验五交通灯控制实验............................................................................. 错误!未定义书签。
实验六D/A转换实验................................................................................. 错误!未定义书签。
实验七流水灯设计..................................................................................... 错误!未定义书签。
实验八小直流电机调速实验..................................................................... 错误!未定义书签。
实验九继电器控制实验............................................................................. 错误!未定义书签。
实验十工业顺序控制实验......................................................................... 错误!未定义书签。
实验十一正弦波发生器设计..................................................................... 错误!未定义书签。
第一章DVCC单片机实验系统简介1.1 概述本系统由仿真技术及实验电路有机结合组成,既支持MCS-51单片机的全部原理性实验和单片机接口电路实验,又能仿真开发MCS-51单片机的应用系统。
系统自带32个键盘和6个7段数码管、8031CPU、管理监控32K和RS-232通信接口,既可以通过PC上位机在Wins9X/NT窗口软件的支持下进行实验或仿真开发,又可以自成一体独立运行。
此外,系统还具有以下特点:1、仿真实验全新组合工作方式,模拟实际工作环境。
2、提供独立运行、联上位机二种工作方式。
3、具有电路保护功能,使用安全、可靠。
4、系统提供能将实验原理、目的、位置图等内容于一体的Windows综合调试软件,便于多媒体教学。
5、系统提供机电一体化控制实验接口,可做机电一体化实验。
6、系统将地址总线、数据总线、控制总线等全部引出,便于课程设计与毕业设计。
1.2 系统性能指标1、实验系统主机含51CPU,128K EPROM存放系统管理程序(另配有两片静态RAM 62256构成64K用户程序RAM),自带4×8键盘,进口键座,6只高亮LED七段数码显示器。
配10位开关量输入,12位开关量显示。
配有机电控制接口驱动电路及执行单元(步进电机、继电器等)。
提供标准RS232异步通信接口。
配有各种单片机常用I/O接口芯片(A/D 0809,D/A0832,并行I/O口8255,并行I/O口8155,串并转换74LS164,单片机并行口输入/输出扩展74LS273/774LS244,8253定时/计数器等)。
另配通用IC-14插座两只,通用IC-28插座一只,以备扩展实验用。
配备全部总线信号(经过隔离)引出插孔排,可外接各种新型应用电路扩展板。
系统提供±5V,±12V工作电源。
联机软件支持WINDOWS9X/2000/XP平台。
2. 仿真、实验相结合。
3. 实验模块化结构,互不影响,通过连线又可将各模块有机结合。
4. 每项实验连线方便,既能满足学生动手能力愿望,又能充分发挥学生的创新能力,提高教学实验的质量和效率。
5. 自带集成调试环境,Win9X/NT 软件平台,含:源程序库、芯片资料库、原理图库、元器件位置图库、实验说明、动态调试工具库。
6. 提供源程序编辑、汇编、链接。
7. 电路具有过压保护,确保系统安全、可靠工作。
8. 整机采用热风整平工艺基板、波峰焊接,实验连接接口采用圆孔插座,整机可靠性好。
9. 自带EPROM 写入器,可对27128、2764EPROM 进行写入。
10. 自带键盘显示器,进口键座,专用彩色键帽,决无按键不可靠现象。
11. 系统用串行口、用户用串行口相互独立,在通过RS232 与上位机联机状态下,同样可以调试用户串行口程序。
12. 系统带有示波器功能,通过RS232口,可将测得的信号显示在上位机的屏幕上。
该系统通过RS232 口可连各种上位机,在Win9X/NT 软件平台进行仿真开发和实验。
同时系统自带键盘显示器,无须任何外设也能独立工作,支持因陋就简建立单片机实验室。
系统提供实验程序库,均放在系统光盘上,可直接使用。
同时全部实验程序机器码已固化在EPROM 中,作为用户程序。
在进入实验前,需将该EPROM 中的程序(在固化区)传送到仿真RAM 区,以便以单步、断点、连续等方式运行程序。
1.3 系统提供的主要实验项目1.4系统的连接l.电源线/通信线先将有双股护套线的9芯插头插到仿真实验仪的CZ1上,另一9芯插头连到PC机的串口上(COM1、COM2任意),然后按照电源线上所标的电压值接入微机专用电源。
