指针式万用表
指针式万用表调零方法
指针式万用表调零方法嘿，朋友们！今天咱来聊聊指针式万用表调零那点事儿。
你可别小瞧这调零，它就像是给万用表做热身运动，做好了才能让它精准地工作呢！首先，来说说调零的步骤吧。
第一步，要把万用表水平放置在平稳的桌面上。
这就好比运动员比赛前要站好姿势一样，平稳是关键哦！要是放歪了，那测量结果可能就像歪打正着一样，不靠谱啦！然后，将万用表的量程旋钮转到合适的位置。
这可得根据你要测量的对象来选哦，就像你挑衣服得选合适尺码一样，选对了才能合身嘛！接下来，把红黑表笔短接。
这时候，你就会看到指针动起来啦！如果指针不在零位，那就得转动表头的机械调零旋钮，让指针稳稳地指向零刻度线。
这感觉就像是给指针找到它的“家”一样，一定要让它乖乖回到正确的位置哦！在调零的过程中，安全性和稳定性可太重要啦！你想想，万用表就像一个小电侦探，要是它自己都不稳定，怎么能准确地帮我们探测电路的秘密呢？所以，在操作的时候，一定要确保手部干燥，避免触电哦！这就好比下雨天走路要小心，别滑倒一样，安全第一呀！而且，要注意表笔的连接要牢固，不然就像断了线的风筝，信号都传不出去啦，还怎么测量呢？那指针式万用表调零后有啥优势和应用场景呢？它的优势可不少呢！比如说，它价格相对便宜，就像经济实惠的家常菜，人人都能消费得起。
而且它结构简单，容易操作，就算你是个新手小白，也能很快上手。
它在很多场景都能大显身手哦！像修理电器的时候，师傅们就经常用它来检测电路中的电压、电流和电阻等参数。
比如说，你家的电扇突然不转了，师傅就可以用调零后的万用表来检查是不是电路出了问题，是电阻变大了，还是电压不稳定了。
这就像医生给病人看病一样，万用表就是师傅的诊断工具，能找出电器的“毛病”所在。
我就有过一次亲身经历哦！有一次，我的台灯不亮了，我就拿出指针式万用表，按照调零的方法调好后，开始检查台灯的电路。
结果发现是一个电阻坏了。
换了个新电阻后，台灯又亮堂堂的啦！你看，这指针式万用表调零后多厉害呀，一下子就帮我解决了问题。
指针式万用表的原理
指针式万用表的原理
指针式万用表是一种测量电流、电压和电阻的仪器。
它通过根据被测量电压和电流的大小，以及选取的测量范围，将电量转换为机械件的运动，进而通过指针指示数值。
指针式万用表的核心部件是一个电流表，其基本原理是安培力定律，即电流通过导线时，将在电流表上产生一个力矩，使得表针偏转。
当电流通过电流表时，产生的安培力将试图将导线绕过电流表上的一个固定点。
表针上的磁铁受到舍产生的磁场作用，从而与带有刻度的固定铁芯相互作用，使其在刻度盘上显示电流的大小。
对于测量电压和电阻，指针式万用表通常使用一个减小电阻，用来设定可测量的范围。
当测量电压时，被测电压通过可变电阻和指针表之间的线圈，而线圈上的电阻决定了电流的大小。
指针的偏转角度与电流的大小成正比，因此指针的位置可以反映出电压的大小。
类似地，当测量电阻时，指针式万用表将一个已知的电流通过被测电阻，根据欧姆定律，电压的大小与电阻的比例有关，因此指针的位置可以反映出电阻的大小。
总之，指针式万用表通过转换电量为机械运动，利用力学原理将电量指示出来。
它是一种简单、直观的测量仪器，广泛用于电子、电气领域中的各种测量工作中。

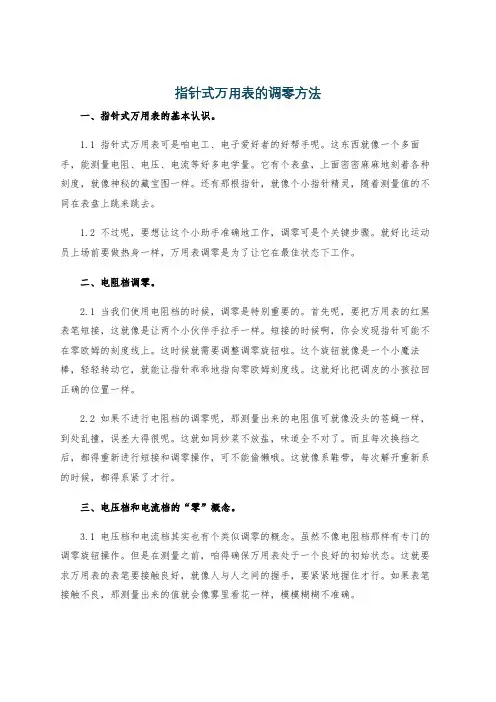

指针式万用表的调零方法
指针式万用表的调零方法一、指针式万用表的基本认识。
1.1 指针式万用表可是咱电工、电子爱好者的好帮手呢。
这东西就像一个多面手，能测量电阻、电压、电流等好多电学量。
它有个表盘，上面密密麻麻地刻着各种刻度，就像神秘的藏宝图一样。
还有那根指针，就像个小指针精灵，随着测量值的不同在表盘上跳来跳去。
1.2 不过呢，要想让这个小助手准确地工作，调零可是个关键步骤。
就好比运动员上场前要做热身一样，万用表调零是为了让它在最佳状态下工作。
二、电阻档调零。
2.1 当我们使用电阻档的时候，调零是特别重要的。
首先呢，要把万用表的红黑表笔短接，这就像是让两个小伙伴手拉手一样。
短接的时候啊，你会发现指针可能不在零欧姆的刻度线上。
这时候就需要调整调零旋钮啦。
这个旋钮就像是一个小魔法棒，轻轻转动它，就能让指针乖乖地指向零欧姆刻度线。
这就好比把调皮的小孩拉回正确的位置一样。
2.2 如果不进行电阻档的调零呢，那测量出来的电阻值可就像没头的苍蝇一样，到处乱撞，误差大得很呢。
这就如同炒菜不放盐，味道全不对了。
而且每次换挡之后，都得重新进行短接和调零操作，可不能偷懒哦。
这就像系鞋带，每次解开重新系的时候，都得系紧了才行。
三、电压档和电流档的“零”概念。
3.1 电压档和电流档其实也有个类似调零的概念。
虽然不像电阻档那样有专门的调零旋钮操作。
但是在测量之前，咱得确保万用表处于一个良好的初始状态。
这就要求万用表的表笔要接触良好，就像人与人之间的握手，要紧紧地握住才行。
如果表笔接触不良，那测量出来的值就会像雾里看花一样，模模糊糊不准确。
3.2 另外呢，在使用电压档和电流档测量的时候，要选择合适的量程。
如果量程选得不合适，就像给小脚丫穿大鞋子或者大脚丫穿小鞋子一样，都不合适。
量程过大，测量的精度就像隔着门缝看人一样，看不太真切；量程过小呢，指针就会像脱缰的野马一样，一下子跑到表头的尽头，甚至可能损坏万用表。
这就告诉我们，在使用指针式万用表的电压档和电流档时，要像挑选合适的衣服一样，选对量程才能准确测量。
指针式万用表的读数方法
指针式万用表的读数方法指针式万用表是一种常用的电子测量仪器，用于测量电压、电流、电阻等电学量。
它具有读数精确、测量范围广泛、使用方便等优点，因此在电子工程、电力工程等领域得到广泛应用。
本文将介绍指针式万用表的读数方法。
一、电压的读数方法指针式万用表可以用来测量直流电压和交流电压。
在测量直流电压时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。
读数时，需要注意指针的位置，通常指针在刻度上方标有"V"字样，读数应该与指针尖端对齐，即为所测电压值。
在测量交流电压时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。
交流电压的读数通常为有效值，即表盘上标明的数值。
需要注意的是，交流电压的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电压的有效值。
二、电流的读数方法指针式万用表可以用来测量直流电流和交流电流。
在测量直流电流时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。
读数时，同样要注意指针的位置，通常指针在刻度上方标有"A"字样，读数应该与指针尖端对齐，即为所测电流在测量交流电流时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。
交流电流的读数通常为有效值，即表盘上标明的数值。
需要注意的是，交流电流的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电流的有效值。
三、电阻的读数方法指针式万用表可以用来测量电阻值。
在测量电阻时，需要将量程调至合适的档位。
将红表笔和黑表笔分别与待测电阻的两端相连。
读数时，需要注意指针的位置，通常指针在刻度上方标有"Ω"字样，读数应该与指针尖端对齐，即为所测电阻值。
需要注意的是，测量电阻时需要断开电路，确保待测电阻不与其他元件并联或串联。
数字式万用表与指针式万用表区别
数字式万用表与指针式万用表区别
万用表依据测量原理和结果显现方式，可分为指针式和数字式两大类。
两者的主要差别如下。
数字式万用表比指针式万用表在测量、读数精确度和灵敏度方面都要高，内阻要大，在测量电压时，数字式更接近抱负测量条件。
同时数字式万用表测量功能更多，如测量电容容量、温度、频率等。
数字式万用表测量动态过程时，数字跳变，不能很好的反映动态变化过程。
指针式万用表可以很好地反映量的连续变化过程和变化趋势，比较直观地观看动态过程。
测直流电压或电流时，指针式万用表若表笔极性接反，指针会反向偏转，而数字式能自动识别并显示极性，如为负值数字，则在负值数字前有“—”号显示。
指针式万用表使用时超量程测电压电流，指针会右偏至极限位置，易损坏表头或使精确度变低。
而数字式万用表则显示1，表示超出量程，在测电阻时也一样。
指针式万用表依据指针和刻度盘读数，易产生人为误差，而数字式消退了人为误差，但是数字式万用表易受干扰，且数字跳变，给认定数字值带来麻烦，一般状况下取中间值，某些状况下要取最小值或最大值。
鉴于指针式万用表与数字式万用表各有优点，所以建议把两种表
配齐最好，总的来说，还是数字式万用表要好用得多，功能更全，应是首选。
指针式万用表
指针式万用表指针式万用表是由一只灵敏度很高的直流电流表（微安表）作表头，再加上挡位选择开关和相关的电路组成的。
本节以M-47型指针式万用表为例来介绍指针式万用表的使用。
图2-1是M-47型指针式万用表的面板图。
1、M-47型指针万用表的面板介绍从图2-1可以看出，指针式万用表面板主要由刻度盘、挡位选择开关、旋钮和一些插孔组成。
（1）刻度盘第一条标有“Ω”符号的为欧姆刻度线。
在测量元件阻值时查看该刻度线。
这条刻度线最右端刻度表示的阻值最小，为0；最左端刻度表示的阻值最大，为∞（无穷大）。
在未测量时表针指在左端无穷大处。
第二条标有“V、mA”符号的为直、交流电压/ 电流刻度线。
在测量直流电压、电流和交流电压时都查看这条刻度线。
该刻度线最左端刻度表示最小值，最右端刻度表示最大值，在刻度线下方标有三组数，他们的最大值分别是250、50和10。
当选择不同挡位时，要将刻度线的最大刻度看作该挡位最大量程值。
如挡位选择开关置于“50V”挡测量时，表针指在第二刻度线最大刻度处，表示此时测量的电压值为50V （而不是10V或250 V）第三条标有“AC10V”字样的为交流10V挡专用刻度线。
在挡位开关置于交流10V挡测量时查看该刻度线。
第四条有“h FE”字样的为三极管放大倍数刻度线。
在测量三极管放大倍数时查看这条刻度线。
第五条标有“C（υF）”字样的为电容容量刻度线。
在测量电容的电容量时查看这条刻度线。
第六条标有“L（H）”字样的为电感量刻度线。
在测量电感的电感量时查看这条刻度线。
第七条标有“dB”字样的为音频电平刻度线。
在测量音频信号电平时查看这条刻度线。
（2）挡位选择开关指针式万用表可以测量电压、电流、元件阻值和三极管放大倍数等，在测量不同的量时，挡位开关应置于不同的挡位。
挡位选择开关如图2-3所示，它可以分为欧姆挡、三极管放大倍数挡、直流电流挡、直流电压挡和交流电压挡。
除三极管放大倍数挡外，其他各挡位根据测量值的大小又细分成多挡。
指针式万用表的读数方法(一)
指针式万用表的读数方法(一)指针式万用表的读数1. 什么是指针式万用表指针式万用表是一种用于测量电压、电流和电阻等电学参数的仪器。
它使用指针来指示测量结果，并通过旋钮或拨轮来选择不同的测量范围。
2. 如何读取电压•将测试笔的红色插头与测量点的正极连接，黑色插头与负极连接。
•选择正确的电压测量范围，通常有选项如VDC和VAC。
•读取指针所指示的电压值。
注意，指针通常会在不同的刻度上有多个标度线，需要根据最近的标度线进行读数。
3. 如何读取电流•将测试笔的红色插头插入电流测量端口中的mA或A插孔，黑色插头插入COM插孔。
•如果需要测量小电流，选择mA插孔；如果需要测量大电流，选择A插孔，并确保旋钮选择正确的测量范围。
•将被测电路中的一端与测试笔的红色插头连接，另一端与黑色插头连接。
•打开被测电路，并读取指针所指示的电流值。
注意，指针通常会在不同的刻度上有多个标度线，需要根据最近的标度线进行读数。
4. 如何读取电阻•关闭电路电源，并确保被测电阻已经分离出电路。
•将测试笔的红色插头与电阻的一端连接，黑色插头与另一端连接。
•选择正确的电阻测量范围，通常有选项如Ω。
•读取指针所指示的电阻值。
注意，如果电阻过大超出测量范围，指针可能会指向无限大。
5. 一些注意事项•在测量之前，确保仪器的电池电量充足，以免影响测量准确性。
•在进行不同类型的测量时，务必选择正确的测量范围，以避免损坏仪器或得到不准确的测量结果。
•在进行电流测量时，一定要注意电流的方向，以免发生短路或其他危险情况。
•使用指针式万用表时，需要小心操作，以防止摇动或冲击导致指针偏移或损坏。
通过以上的方法，你可以准确地读取指针式万用表的测量结果，并将其应用于电路调试、维修和实验等各种场景中。
无论你是学生、工程师还是爱好者，掌握正确的读数方法是处理电学问题的基础。
祝愿你在使用指针式万用表时取得成功！6. 如何选择合适的测量范围在使用指针式万用表进行测量时，选择合适的测量范围非常重要，这样可以确保测量结果的准确性并保护仪器免受损坏。
指针式万用表测量电阻
指针式万用表测量电阻测量电阻选量程，两笔短路先调零。
旋钮到底仍有数，更换电池再调零。
断开电源再测量，接触一定要良好。
两手悬空测电阻，防止并联变精度。
要求数值很准确，表针最好在格中。
读数勿忘乘倍率，完毕挡位电压中。
使用指针式万用表测量电阻时，首先要选择适当的量程。
量程选择时，应力求使测量数值应尽量在欧姆刻度线的0.1～10之间的位置，这样读数才准确。
选择好适当的量程后，要对表针进行欧姆调零。
如果欧姆调零旋钮已经旋到底了，表针始终在0Ω线的左侧，不能指在“0”的位置上，说明万用表内的电池电压较低，不能满足要求，需要更换新电池后再进行上述调整。
如果是在线路测量电阻器的电阻值，必须先断开电源再进行测量，否则有可能损坏万用表。
换言之，不能带电测量电阻。
测量时，两只手不能同时接触电阻器的两个引脚。
因为两只手同时接触电阻器的两个引脚，等于在被测电阻器的两端并联了一个电阻（人体电阻），所以将会使得到的测量值小于被测电阻的实际值，影响测量的准确度。
量程选择要合适，若太大，不便于读数；若太小，无法测量。
只有表针在标度尺的中间部位时，读数最准确。
读数以后应乘以相应的倍率（所选择挡位，如R×10Ω、R×100Ω等），就是该电阻的实际电阻值。
例如选用R×100Ω挡测量，指针指示为40，则被测电阻值为40×100Ω=4000Ω=4kΩ测量完毕后，要将量程选择开关置于交流电压最高挡位，即交流1000V挡位。
在测量电阻时，应选适当的倍率，使指针指示在中值附近。
使用指针式万用表测量电阻时，每次变换量程之后都要进行一次欧姆调零操作，如图1-11所示。
无论如何都不能带电测量电阻。
指针万用表和电容万用表的区别
指针万用表和电容万用表的区别1. 简介指针万用表和电容万用表是常见的电子测试仪器，用于测量电路中的电流、电压和电阻等参数。
尽管它们的功能有一些重叠，但在设计和使用上存在一些区别。
2. 工作原理- 指针万用表：指针万用表通过旋转式刻度盘和指针来显示测量结果。
它通常通过模拟方式工作，使用电磁感应原理测量电流和电压。
对于电阻测量，它使用一个电阻网络来计算电路中的电阻值。
- 电容万用表：电容万用表通过连通电路和充电/放电过程来测量电容值。
它通常使用数字方式工作，通过测量电容充电和放电的时间来计算电容值。
3. 测量范围和精度- 指针万用表：指针万用表在测量电流、电压和电阻时，通常有一定的测量范围和精度。
由于其模拟测量方式，精度可能受到仪器本身的精度和环境因素的影响。
- 电容万用表：电容万用表在测量电容时，通常可以测量较宽范围的电容值，并且具有较高的精度。
由于其数字测量方式，精度受到仪器的分辨率和算法的影响。
4. 使用方便性- 指针万用表：指针万用表的读数需要人眼判断指针的位置，所以较为主观。
另外，由于测量过程中指针可能有一定摆动，因此在测量稳定性方面可能不如电容万用表。
- 电容万用表：电容万用表的测量结果以数字形式显示，较为直观和准确。
由于使用数字测量方式，其读数比指针万用表更容易。
5. 功能扩展- 指针万用表：一些高级指针万用表可能具有额外的功能，如测量温度、频率和电容等。
但需要注意，这些功能可能需要额外的测量接口和附加设备。
- 电容万用表：电容万用表通常具有更多的功能，如自动测量、峰值检测和数据记录等。
这些功能可以进一步提高测量效率和准确性。
结论指针万用表和电容万用表在工作原理、测量范围、精度、使用方便性和功能扩展等方面存在一定的区别。
在选择时，应根据具体的测量需求和预算来决定。
指针式万用表的功能介绍
指针式万用表的功能介绍指针式万用表啊，那可像是电气领域里的一个老顽童。
它肚子里装着好多秘密，功能多得就像哆啦A梦的口袋。
这万用表首先是个电压侦探。
你看，当你把它的表笔往电路上一搭，就像是派出了两个小间谍，在电路里探寻电压的秘密。
它能测量交流电压和直流电压，那指针就像个小尾巴，电压多大它就摇到对应的位置。
如果把电压比作是水流的压力，这万用表就是测量水压的小能手，不管是大河（高电压）还是小溪（低电压）的压力，它都能给你探个明白。
说到电流测量，万用表又变身成电流的捕手。
电流就像一群调皮的小精灵在电路里跑来跑去，万用表就像一个神奇的笼子，能把这些小精灵的数量（电流大小）给你显示出来。
指针摆动的时候，就像是在跳舞，根据电流的大小跳出不同的舞步。
电阻测量更是有趣。
电阻就像电路里的小阻碍，万用表像是一个透视眼，一下子就能看穿这个阻碍有多大。
它那指针晃悠晃悠的，就像一个喝醉了酒的小老头，摇摇晃晃地停在代表电阻大小的刻度上。
如果电阻是道路上的石头，万用表就能告诉你这石头有多大，会不会挡住电流这个小车子的路。
它还能检测二极管呢。
二极管就像电路里的单向小阀门，万用表就像一个严厉的检查官。
它往二极管上一戳，就能知道这个小阀门是不是正常工作，是正向畅通无阻还是反向牢牢关闭，就像检查官能一眼看出大门是不是该开该关一样。
这万用表的量程切换，就像是在给它换不同的魔法帽子。
不同的量程能应对不同大小的电压、电流、电阻等，就像不同的魔法帽子有不同的魔力，能适应不同的魔法任务。
而且它不需要什么复杂的高科技充电设备，就像一个质朴的老工匠，只靠几块电池就能活蹦乱跳地工作。
在一些老的电子设备维修中，指针式万用表更是像一位德高望重的老师傅。
那些复杂的电路问题，在它的指针摆动下就像迷雾被吹散一样，问题渐渐清晰。
它虽然没有那些数字万用表那么炫酷的外表和精确到小数点后好多位的读数，但它就像一个有故事的老朋友，带着一种古朴的魅力，用自己独特的方式在电气世界里散发着光和热。
指针式万用表的性能参数
指针式万用表的性能参数指针式万用表是一种广泛应用于电子工程、电力工程和其他领域的测量仪器。
本文将介绍指针式万用表的性能参数，包括精度、分辨率、灵敏度、带宽、输入阻抗等参数。
精度指针式万用表的精度是指其测量结果的准确度。
指针式万用表通常有一个精度等级，例如1.5级或2.5级。
这个等级表示在测量范围内，表的测量误差不超过该等级对应的百分比。
例如，1.5级的精度表示在测量范围内，表的测量误差不超过1.5%。
分辨率指针式万用表的分辨率是指其最小可测量的单位。
分辨率取决于表的量程和指针的读数精度。
例如，如果一只表的量程为20V，指针的读数精度为0.1V，那么它的分辨率为0.1V。
灵敏度指针式万用表的灵敏度是指表在测量过程中对待测信号的响应能力。
灵敏度取决于表的设计和量程。
指针式万用表通常有几个量程档位可供选择，每个量程档位的灵敏度不同。
灵敏度高的档位适合测量低电平信号，灵敏度低的档位适合测量高电平信号。
带宽指针式万用表的带宽是指它能够测量的信号频率范围。
带宽的大小取决于表的设计和性能。
一般来说，指针式万用表的带宽越大，它能够测量的信号范围就越广。
输入阻抗指针式万用表的输入阻抗是指测量电路的电阻。
输入阻抗的大小会对测量结果产生影响。
输入阻抗越大，测量结果的影响就越小。
指针式万用表通常有几种输入阻抗可供选择，包括1MΩ、10MΩ等。
用户根据需要选择合适的输入阻抗档位即可。
综上所述，精度、分辨率、灵敏度、带宽和输入阻抗都是指针式万用表的重要性能参数。
用户在购买或使用时应根据实际需要选择合适的指针式万用表，并注意这些性能参数的选取和配置。
区别指针式万用表和数字万用表
区别指针式万用表和数字万用表指针式万用表和数字万用表的区分：指针式与数字式万用表各有优缺点：1、指针式万用表：指针万用表是一种平均值式仪表，它具有直观、形象的读数指示的优点。
(一般读数值与指针摇摆角度亲密相关,所以很直观)。
2、数字万用表：是瞬时取样式仪表。
它采纳0.3秒取一次样来显示测量结果，有时每次取样结果只是非常相近，并不完全相同，这对于读取结果就不如指针式便利。
进口泵阀门工业洗衣机3、指针式万用表一般内部没有放大器，所以内阻较小，直流电压灵敏度为100千欧/伏。
直流电压灵敏度为20千欧/伏。
4、数字式万用表由于内部采纳了运放电路，内阻可以做得很大，往往在1M欧或更大。
(即可以得到更高的灵敏度)。
这使得对被测电路的影响可以更小，测量精度较高。
5、指针式万用表：由于内阻较小，且多采纳分立元件构成分流分压电路。
所以频率特性是不匀称的(相对数字式来说)，而指针式万用表的频率特性相对好一点。
指针式万用表内部结构简洁，所以成本较低，功能较少，维护简洁，过流过压力量较强。
6、数字式万用表内部采纳了多种振荡，放大、分频爱护等电路，所以功能较多。
比如可以测量温度、频率(在一个较低的范围)、电容、电感，做信号发生器等等。
数字式万用表由于内部结构多用集成电路所以过载力量较差，(不过现在有些已能自动换档，自动爱护等，但使用较简单)，损坏后一般也不易修复。
数字式万用表输出电压较低(通常不超过1伏)。
对于一些电压特性特别的元件的测试不便(如可控硅、发光二极管等)。
指针式万用表和数字万用表的区分：指针式与数字式万用表各有优缺点：1、指针式万用表：指针万用表是一种平均值式仪表，它具有直观、形象的读数指示的优点。
(一般读数值与指针摇摆角度亲密相关,所以很直观)。
2、数字万用表：是瞬时取样式仪表。
它采纳0.3秒取一次样来显示测量结果，有时每次取样结果只是非常相近，并不完全相同，这对于读取结果就不如指针式便利。
进口泵阀门工业洗衣机3、指针式万用表一般内部没有放大器，所以内阻较小，直流电压灵敏度为100千欧/伏。
指针式万用表使用方法
指针式万用表使用方法1.准备工作：首先，检查万用表的外壳是否完好无损，表头和表尾之间的绝缘物应该没有开裂或损坏。
然后，将选择旋钮旋转到“关”或“OFF”位置，以确保仪器关闭。
2.测量电压：如果要测量电压，首先确定测量的电路是否带电。
然后，选择电压量程（例如，V表示直流电压，V~表示交流电压）。
将红色测试铅插入表头的“VΩmA”插孔，将黑色测试铅插入“COM”插孔。
然后，将测量的电压电路红色测试铅接触到电路上的正极，黑色测试铅接触到负极。
最后，旋转选择旋钮，使得指针指向恰当的刻度，即可读取电压值。
3.测量电流：如果要测量电流，首先确定测量的电路是否带电。
然后，选择电流量程（例如，mA表示毫安，A表示安培）。
将红色测试铅插入表头的“VΩmA”插孔，将黑色测试铅插入“COM”插孔。
然后，将测量的电流电路断开一段，将红色测试铅与电路的正极相连，而黑色测试铅与电路的负极相连。
最后，旋转选择旋钮，使得指针指向恰当的刻度，即可读取电流值。
4.测量电阻：如果要测量电阻，首先将选择旋钮旋转到“R”或“Ω”位置。
然后，将红色测试铅插入表头的“VΩmA”插孔，将黑色测试铅插入“COM”插孔。
然后，将待测电阻两端与红色和黑色测试铅相连。
最后，旋转选择旋钮，使得指针指向恰当的刻度，即可读取电阻值。
5.注意事项：-在测量之前，务必确保选择旋钮处于正确的位置，以避免误操作和损坏仪器。
-测量电路时，应遵循安全操作规程，并注意避免触电和短路。
-在转动选择旋钮时，应保持缓慢而稳定，避免损坏指针和测量结果的准确性。
-使用万用表时，应保持仪器和手部干燥，并避免将仪器暴露在潮湿或有风险的环境中。
总结：指针式万用表是一种常见的用于测量电压、电流和电阻的仪器。
使用它需要按照正确的顺序和方法来连接电路，并将选择旋钮旋转到相应的位置。
通过观察指针的位置，可以读取测量结果。
在使用万用表时，要注意安全操作规程，保持仪器干燥，并避免损坏仪器。
指针式万用表的读数方法
指针式万用表的读数方法指针式万用表是一种具有指针功能的电表,可以测量各种电参数,如电压、电流、电阻等。
与普通万用表相比,指针式万用表具有更高的测量精度和更强的测量能力。
本文将介绍指针式万用表的读数方法,并探讨其在测量电路参数中的应用。
一、指针式万用表的读数方法1. 测量电阻指针式万用表通常有2个电阻测量档,一个位于表盘中央,另一个位于表盘底部。
测量电阻时,将待测电阻接入电路,然后将表笔接在中央电阻的两端,读取表盘上的电阻值。
2. 测量电压指针式万用表通常也有2个电压测量档,一个位于表盘中央,另一个位于表盘底部。
测量电压时,将待测电压接入电路,然后将表笔接在中央电压的两端,读取表盘上的电压值。
3. 测量电流指针式万用表也有电流测量档,通常位于表盘的右侧。
测量电流时,将待测电流接入电路,然后将表笔接在电流测量档的两端,读取表盘上的电流值。
二、指针式万用表在测量电路参数中的应用指针式万用表在测量电路参数方面具有广泛的应用前景。
以下是一些常见的应用场景:1. 测量电阻指针式万用表可以测量各种电阻的值,包括欧姆定律下的电阻、电感下的电流电阻、电容下的电压电阻等。
在电路设计中,可以根据实际情况选择合适的电阻值,从而实现对电路参数的准确测量。
2. 测量电压指针式万用表可以测量各种电压的值,包括欧姆定律下的电压、电感下的电压、电容下的电压等。
在电路设计中,可以根据实际情况选择合适的电压值,从而实现对电路参数的准确测量。
3. 测量电流指针式万用表可以测量各种电流的值,包括欧姆定律下的电流、电感下的电流、电容下的电流等。
在电路设计中,可以根据实际情况选择合适的电流值,从而实现对电路参数的准确测量。
指针式万用表具有强大的测量能力,且读数方法简单易懂,因此在测量电路参数方面具有广泛的应用前景。
指针式万用表和数字数万用表的区别
指针式万用表和数字数万用表的区别万用表是一种用来测量电量和电力的通用测试仪器，它可以测电流、电压、电阻、电容等电学参数，是电子工程师在实际工程中必不可少的一种工具。
通常，万用表可以分为指针式和数字数两种类型，本文将围绕这两种万用表进行详细比较。
指针式万用表指针式万用表也称为模拟式万用表，是一种以指针为显示器的测试仪器。
它不需要电源，其测量范围是通过不同的刻度插头所决定的，一般有从几百毫安到数十安的测量范围。
优点指针式万用表的优点主要在以下几个方面：•显示精度高：指针式万用表一般具有高灵敏度的机芯，可以对微弱的电流、电压或电阻进行精确的测量和显示；•显示趋势明显：指针式万用表的指针会随着被测量电量的变化而动，显示趋势很直观，很容易就能够知道被测量电量的变化趋势；•适应环境范围广：指针式万用表可以在室内、户外或者在恶劣的工业环境中使用，对环境温度和湿度的要求较低；•使用方便：指针式万用表的使用也比较简单，直接将测量端与被测试电器的两个端口相连接即可。
缺点指针式万用表的缺点主要在以下几个方面：•显示精度受环境影响较大：指针式万用表的机芯灵敏度较高，受环境温度和其它因素的影响较大，其显示准确度可能受到影响；•显示不够准确：在极小电流或电压的测量中，指针式万用表的显示不够准确，在高频率电磁场的环境中也会受到干扰；•测量范围有限：指针式万用表的测量范围有限，对于大电流、大电压或大电阻的测量则不适用；•不具有数据存储和传输功能：指针式万用表不能存储数据、不能传输数据，只能在测量时进行单次显示。
数字数万用表数字数万用表也称为数字式万用表或电压表，它是一种以数字形态为显示器的测试仪器。
数字式万用表一般需要电源，有多种电源供应方式，例如内置电源、直流供电、交流供电等，其测量范围一般较宽，可以测量从几毫伏到数千伏、从几微安到数百安的电流和电压。
优点数字式万用表的优点主要在以下几个方面：•显示精度高：数字式万用表的精度很高，读数准确，可以满足工程实际需要；•测量范围广：数字式万用表的测量范围广，可以测量从极小电流到极大电流，可以满足不同工程需求；•多种功能：数字式万用表有多种功能，包括数据存储、数据传输、自动测量等；•适应性强：数字式万用表可以在不同环境下使用，例如室内、户外、恶劣环境等，可以满足各种工业需要。
指针式万用表的结构,工作原理,使用方法
指针式万用表的结构,工作原理,使用方法【指针式万用表的结构、工作原理和使用方法】一、指针式万用表的结构1. 电流测量部分- 电流档选择旋钮- 电流输入插口- 电流测量显示指针2. 电压测量部分- 电压档选择旋钮- 电压输入插口- 电压测量显示指针3. 电阻测量部分- 电阻档选择旋钮- 电阻输入插口- 电阻测量显示指针4. 其他功能部分- 功率、频率、温度等功能选择旋钮- 其他测量参数输入插口- 显示屏二、指针式万用表的工作原理指针式万用表通过不同的旋钮选择不同的测量功能和量程，将被测电路或器件的参数转换成相应的电流、电压或电阻信号，再通过显示装置以指针的形式显示出来。
1. 电流测量当选择电流档位并将测量插头连接到电路中时，电流会流过测量插头，引起内部测量电路中的电流变化，这些变化会通过指针显示出来。
2. 电压测量当选择电压档位并将测量插头连接到电路中时，电压的大小会引起内部测量电路中的电压变化，最终通过指针显示出来。
3. 电阻测量当选择电阻档位并将测量插头连接到电路中时，外加的电压会通过被测电阻，引起内部测量电路中的电流变化，最终通过指针显示出来。
三、指针式万用表的使用方法1. 测量电流- 将电流档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值2. 测量电压- 将电压档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值3. 测量电阻- 将电阻档旋钮选择到合适的档位- 将测试笔连接到被测电阻的两端- 读取指针指示的数值四、个人观点和理解指针式万用表作为电工常用的测试工具，具有结构简单、稳定可靠的特点。
在实际使用中，使用者需要根据实际情况选择合适的档位以及正确的测量方法，以确保测量的准确性。
使用过程中还需要注意安全问题，避免发生意外。
总结回顾：在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的探讨。
通过对不同功能部分的介绍，以及工作原理的解析，读者能够更深入地理解指针式万用表的工作原理和使用方法。
指针式万用表测电阻的方法
指针式万用表测电阻的方法宝子，今天来唠唠指针式万用表测电阻这事儿哈。
咱先得把万用表准备好，就像要出门得先穿好鞋子一样重要。
这万用表得有电池，要是没电了，那可就啥也干不成喽。
然后呢，把万用表打到电阻档。
这里面有不同的量程哦，就像不同大小的口袋，要根据你大概估计的电阻值大小来选合适的量程。
要是你不知道大概是多少，那就先从大的量程开始试。
比如说你要测一个小电阻，你要是一开始就用很大的量程，就像用大网捞小鱼，可能不太准，但是也能有个大概的数。
要是你测一个大电阻，你用小量程，那就像小瓶子装大东西，指针可能一下子就打到头了，这样也测不出来准确的。
接下来就是把被测电阻拿过来啦。
这电阻的两个脚，要和万用表的表笔接好。
红表笔和黑表笔就像两个小助手，要稳稳地和电阻的脚接触好。
要是接触不好，就像两个人拉手没拉紧，那测量出来的数据就会乱蹦哒。
这时候呢，你就可以看万用表的指针啦。
指针就像一个小指针精灵，它会根据电阻的大小在表盘上指出一个位置。
表盘上有好多刻度，就像小格子一样，你得看清楚对应的电阻刻度哦。
这时候就考验你的小眼睛啦，要仔细地读出指针指的数值。
要是你发现指针偏得太左或者太右，那就说明你选的量程不太合适啦。
太左的话，量程可能太大，太右呢，量程可能太小。
那就得重新调整量程，再测一次。
就像你试衣服，不合适就得换一件再试嘛。
还有哦，测量的时候，周围的环境也有点小影响呢。
要是周围有强磁场或者有很多干扰，就像有好多小怪兽在捣乱，那测量出来的数据可能就会有点偏差。
所以尽量找个安静、没有太多干扰的地方来测电阻。
宝子，指针式万用表测电阻其实不难，只要多试几次，就像玩游戏多玩几局就熟练了，你肯定能掌握这个小技能的。
加油哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初步认识指针式万用表1. 什么是万用表？它能做什么?万用表有时也被称为三用表——主要测量电压、电流、电阻。
准确的说，它能够测量直流电压、交流电压，直流电流和电阻值，还能测量晶体管的直流放大倍数，检测二极管的极性，判别电子元器件的好坏，有的还可测量电容和其它参数。
它是一种多功能、易操作、便携式小型测量仪表。
2.常用万用表种类及其特点万用表有指针式和数字式两大类。
指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度稍差；数字式则读数精确，显示直观，有过载保护，但价格较贵。
3.指针式万用表的面板及作用MF-30型指针式万用表面板结构如图1.2.1所示。
指针式万用表通常由磁电式测量部件（表头）、电子测量电路、转换开关等组成。
面板表头的有机玻璃上配有机械调零螺丝，右面是零欧姆电阻调零电位器，下边是两个正负极测量输出插孔。
4.指针式万用表的性能指标（以MF-30万用表为例）1）直流电压（V－）1~5~25V 三档；灵敏度及电压降：20 000Ω/V；测量精度：2.5100~500V两档；灵敏度及电压降：5 000Ω/V；测量精度：2.52）交流电压（V～）10~100~500V三档；灵敏度及电压降：5 000Ω/V；测量精度：4.0（此三档仅适合测量45—1000Hz频率范围内的电压。
）3）直流电流（A－）：50µA~0.5~5~50~500mA五档；灵敏度及电压降≤0.3V：；测量精度：2.54）电阻（Ω）：Ω×1，Ω×10，Ω×100，Ω×1k四档；表内配有1.5V干电池；测量精度：2.5Ω×10k档；表内配有15V叠层电池，专为测量大电阻使用；测量精度：2.55）、音频电平（dB）：－10 ~ +22 dB 0dB = 1mW 600Ω；测量精度：4.05.指针式万用表的机械调零和电位器调零万用表的准确零位非常重要，否则测出的参量就失去了意义，犹如市场上买东西时要校准称盘一样。
万用表的调零分为机械调零和电位器调零两种，具有不同的适用场合。
1) 电流、电压的调零——使用机械调零在测量电流或电压之前，将连接面板插口正、负极的两根表棒悬空，观察表头指针是否向左满偏，指在零位上，如不在零位，可适当调整表盖上的机械零位调节螺丝，使其恢复调至零位上，测试的电流电压读数才会准确。
注意：万用表在使用中很少进行机械调零，并且教师不建议学生自行使用机械调零。
当遇到需要机械调零的万用表，一般应交给指导教师操作。
2) 电阻调零——使用电位器调零测量电阻共有5个档位，每个档位下，都需要重新使用调零电位器，以保证准确的零位。
因此，几乎每次测量电阻前，都需要对万用表进行电阻调零。
在测量电阻之前，将连接面板插口正、负极的两根表棒短接，观察表头指针是否向右满偏，指在零位上，如不在零位，可适当左右调整电阻调零电位器，使其调至零位上。
1.指针式万用表使用中的安全注意1）不能带电测量电阻测量一个电阻的阻值，必须保证电阻处于无源状态，也就是测量时，电阻上没有其它的电源或者信号。
特别在电路板带电工作时，严禁测量其中的电阻。
否则，除测量结果没有意义外，一般都会将万用表的保险丝烧毁。
2）不能超限测量超限测量是指万用表指针处于超量程状态。
此时，万用表指针右偏至极限，极易损坏指针。
发生超限测量，一般是由于量程不合适造成。
选择合适的量程或者在外部增加分压、分流措施都可以避免超限测量。
3）不要让万用表长期工作于测量电阻状态万用表仅在测量电阻时消耗电池。
因此，为了让万用表电池工作更长的时间，在不使用万用表时，一般应将量程转换开关置于直流或者交流500V档。
4）不要随意调节机械调零测量电阻时需要调节调零电位器，是因为不同的电阻档位需要不同的附加电阻，并且电池电压一直在变化。
而机械调零在出厂调好后，一般不需要调整。
因此，不要随意调节机械调零。
5）在万用表测量高电压时，务必注意不要接触高压。
万用表的表笔脱离表体、导线漏电等，都有可能导致触电。
因此，在测量高电压时，测试者一定要保持高度警觉。
二、正确使用指针式万用表1．如何测量电阻？为了能够测量不同数量级的电阻，MF—30型万用表设有Ω×1—Ω×10k共五个档位，且共用表头中第一条欧姆标尺刻度。
转换开关所选欧姆值与指针偏转读数以倍率关系计算。
指针指在不同位置的读值应乘以所选档位的欧姆数，即为所测电阻的数值。
由于零欧姆电阻调零不能覆盖五个档位，故每换一档量程，就必须调零，以确保测量电阻的精确度。
通过换档，使指针位于表头中部时读数精度最高。
为了保证测量电阻的准确性，有以下几点注意：a) 保证电阻不和其它导电体连接，避免出现并联。
不要用双手接触电阻，避免将人体电阻与被测电阻并联；尽量不要在电路中测量电阻，其它电路很可能称为并联电阻，因此，最好将电阻拆卸下来测量。
b) 选择合适的档位，使得指针尽量处于右顶端偏左1/3处。
c) 准确调零。
d) 正确读取测量值。
2．怎样用万用表判断二极管极性？万用表在测量二极管时，其等效电路如图1.2.2所示。
其中R 为等效内阻，E 为表内电源电压。
当万用表位于Ω×1，Ω×10，Ω×100，Ω×1k 档时，E=1.5V 。
若将黑表棒（表内电池的正极）接到二极管的阳极，红表棒（表内电池的负极）接到二极管的阴极，表头指针向右偏转较大，呈现低电阻，则二极管处于正向偏置。
反之表针向左偏转较大，呈现高电阻，则二极管处于反向偏置。
根据正反两次测得的电阻值的大小，即可判别出二极管的极性。
注意：一般不宜使用Ω×1（电流太大）或Ω×10k （电压太高：E=15V ）档测试二极管， 而应在Ω×100或Ω×1k 档测试二极管，此时内阻R 较大，可避免损坏二极管。
3．如何测量直流电压？MF-30型指针式万用表的直流电压测量范围从1V~500V 共五个档位。
测试直流电压时， 把转换开关换至直流电压量程档，根据被测电压大小，应从大到小选定量程，再将万用表插孔的+、－极性通过表棒并联接入待测电路，在表头第二条刻度（具有V 标识符）的线上找出相应读值。
转换开关所选值为指针向右满偏时的读值，指针指在不同位置，读数应按比例计算。
通过换档，使指针位于表头中部时读数精度最高。
例：测量双路稳压电源的+12V 电压输出时，应先将万用表转换开关选至直流电压档，继而转至向右满偏时为25V 量限位置，把万用表插口的正极表棒（红色）接电源正极（红色）插孔，负极表棒（黑色）接电源负极黑色插孔，以并联方式连接，在表头第二条刻度（具有V 标识符）的线上找出满档为25V 的数值，此时表针摆向中部，通过折算读数为12V 。
4．如何测量交流电压?磁电式结构万用表测量交流电压时，刻度标尺上标出的是正弦交流电的有效值，因此，万用表的交流电压档只能测正弦交流电压且读数为有效值，仅适合测量45—1000Hz 频率范围内的电压。
万用表电图 1.2.2 电阻量程档测量二极管的等效电路阴极交流电压的测量范围从10V~500V共三档。
测试交流电压的方法与测试直流电压的方法相同，只须将转换开关选至交流电压量程范围。
若测量小于10V的交流电压，考虑到二极管非线性因素的影响，特别设置了第三条刻度标尺线，测量方法及读数方法与测量直流电压方法相同。
例：检测某插座上有无220V交流电压输出时，应先将万用表转换开关选至最下方的交流电压档，继而转至向右满偏时为500V交流量限位置上，把万用表+、—插孔的红黑表棒（以并联方式）分别插入三相插座（除地线插孔外）的两个插孔中，（由于测交流电压，故正、负极性任意连接），在表头第二条刻度（具有V标识符）的线上找出满档为500V的数值，此时表针摆向中部，通过折算读数为220V。
5．如何测量直流电流？MF-30型指针式万用表的直流电流测量范围从50µA~500mA共五个档位。
测试直流电流时，根据被测电流大小，先将转换开关选至合适的直流电流量程档。
如不确定，应从大到小选定量程，再将万用表插孔的+（红色）、－（黑色）极性通过表棒按正入负出原则,把万用表串联接入待测电路，在表头第二条刻度（具有mA标识符）的线上找出相应读值。
转换开关所选值为指针向右满偏时的读值，指针指在不同位置，读数应按比例计算。
通过换档，使指针位于表头中部时读数精度最高。
6．万用表内阻对测量电压的影响万用表在不同的电压量程档呈现的内阻值不同，在1~5~25V 三档；内阻（灵敏度）为20 kΩ/V；即：1V档时20 kΩ；5V档时100 kΩ；25V档时500 kΩ；在100~500V两档；内阻（灵敏度）为5 kΩ/V；即：100V时500 kΩ；500V时2500 kΩ。
可见，指针式万用表的内阻比数字万用表小。
因此，用指针式万用表测量电压时，需要考虑内阻对被测电路的影响。
7．万用表电池耗尽，还能工作吗？在没有电池的情况下，指针式万用表还可以测量电压和电流。
三、VC930F+型数字万用表1。
数字万用表的结构组成数字电压表由RC阻容滤波器、A/D转换器（双积分式）、LCD液晶显示器组成。
而数字万用表则是在此基础上增加了交流-直流（AC-DC）、电流-电压（A-V）、电阻-电压（Ω-V）几部分转换器组建而成，其设计采用大规模集成电路，原理框图如下所示：2．面板结构及功能VC930F+型数字万用表是一种结构紧固、电池驱动的4 1/2位数字万用表。
能够测量直 流和交流电压、直流和交流电流、电阻、电容、二极管及晶体管h FE 和频率。
具有自动调零、极性选择、过量程显示和读数保持功能。
其面板结构如图1.2.4所示：面板上有LCD 显示窗口，拨动式开关（电源开关），晶体管（NPN 、PNP ）hFE 测试插孔，电容CX 测试插孔，量程转换开关及四个输入测试端口（10A 、mA 、COM 、V/Ω/f ）。
各部分的功能如表1.2.1所示：表1.2.1 面板结构各部分功能图1.2.3 数字万用表原理框图图1.2.4 VC930F+ 数字万用表面板结构图3．主要技术规范VC930F+型数字万用表的技术规范如下，详见表1.2.2。
电源：9V电池一只调零和极性选择：具有自动调零和显示极性的功能低电压显示：显示器显示最大值显示：19999（4 1/2位）；每秒更新2次超量程显示：最高位显“1”环境温度：工作温度0～40℃；储存温度－10～50℃表1.2.2 主要技术规范续表4．测量前须知1）将ON-OFF 开关置ON 符号，表示电池电压低。
此表在低电压下工作，读数可能出错，为避免错误的读数造成错觉而导致电击2）在输入插口旁的“ ”与“ ”符号是用来警告输入电压或电流不可超过表上指定极限，否则会造成仪表损坏。
