附录C 设置隔膜式气压罐定压的采暖空调系统设备选择和补水泵工作压力计算例题C. 1 例题一某两管制空调系统冬季采用60／50℃热水，系统水容量约75m3；定压补水点设在循环水入口，根据空调设备和管网允许工作压力，确定循环水泵入口最高允许工作压力为1.OMPa(1000kPa)；采用不容纳膨胀水量的隔膜式气压罐定压；补水箱与系统最高点高差为45m；试进行定压补水设备的选择计算。
C. 1. 1 根据本措施6. 9节的有关规定和公式进行计算，各公式和图示中容积和压力名称如下：V P——系统的最大膨胀水量(L)；V t——气压罐计算调节容积(L)；V min—气压罐最小总容积(L)；V Z——气压罐实际总容积(L)；P1——补水泵启动压力(表压kPa)；P2——补水泵停泵压力(电磁阀的关闭压力)(表压kPa)；P3——膨胀水量开始流回补水箱时电磁阀的开启压力(表压kPa)P4--安全阀开启压力(表压kPa)；——补水泵启动压力P1和停泵压力P2的设计压力比；——容积附加系数，隔膜式气压罐取1.05。
C．1. 2 补水泵选择计算1 系统定压点最低压力为P1=45+0.5+1=46.5(m)=465(kPa)。
2 考虑到补水泵的停泵压力P2，确定补水泵扬程为(P1十P2)／2=(465十810)／2=638(kPa)(P2数值见C. 1．3条3款)，高于P1压力173kPa，满足6. 9．3条1款要求。
3 补水泵设计总流量应不小于75×5%=3.75(m3／h)。
4 选用2台流量为2.Om3／h，扬程为640kPa(扬程变化范围为465～810kPa)的水泵，平时使用1台，初期上水或事故补水时2台水泵同时运行。
C. 1．3 气压罐选择计算1 调节容积不宜小于3min补水泵设计流量。
1)当采用定速泵时V t≥2.0(m3／h)×3／60(h)=0.1(m.3)=100(L)。
2)当采用变频泵时V t≥2.0(m3／h)×1／3×3／60(h)=0.033(m3)=33(L)。
采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压,但不容纳膨胀水量)1
基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积X 0.7〜1.30 （L/m2 ）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时，应计算管道阻力, 流量是系统水容量的5%〜10% （建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin= 3 Vt/（1 - a t）Vt----调节容积3----取值1.05at--取值0.69-0.85 （建筑面积大选小值，建筑面积小选大值）50直接公式：Vmi n=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m 2冷水水温：7.0/12.0 C,（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0（地下）=81m , 采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7〜1.30 （L/m2）（外线长时取大值）：1.30 *90000/1000=117 m2. 空调系统膨胀量V p =a* " t*V c: 0.0005*15*117=0.88 m 3（冷水系统）3. 补水泵选择计算系统定压点最低压力：81 +0.5=81.5（m）=815（kPa）（水温W60C的系统，应使系统最高点的压力高于大气压力5kPa以上）补水泵扬程：为15+50=865 （kPa）（应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时，应计算管道阻力）补水泵总流量：羽17*0.05=5.85（m 3/h）=1.6 （L/s）（系统水容的5-10%）选型：选用2台流量为1.8 L/s，扬程为90m（900 kPa）的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率：11Kw。
4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t药.8 m 3/h *3/60 h=0.29 m 3=290 L2）系统最大膨胀量：V p=0.88 m 3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力：P4=1600（kPa）（系统最高工作压力1200 kPa）电磁阀打开压力：P3=0.9*P 4=1440 （kPa）启泵压力：（大于系统最高点0.5m ）P1= 865kPa停泵压力（电磁阀关闭压力）:P2=0.9*1440=1296 kPa压力比a t= （P1 + 100）/（ P 2 + 100）=0.69，满足规定。

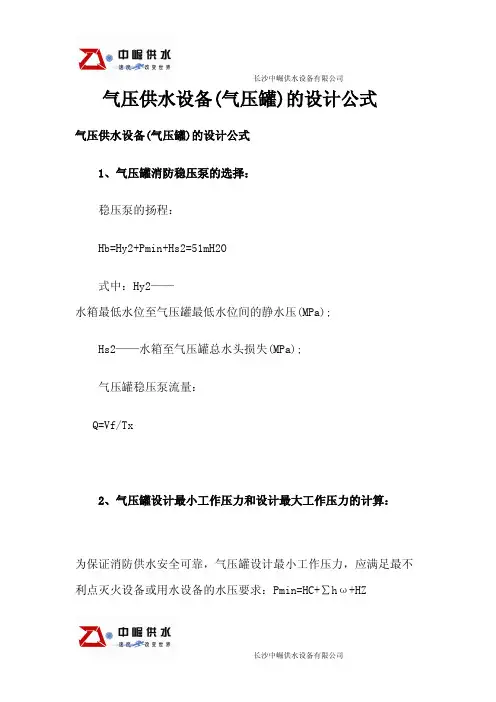

气压供水设备(气压罐)的设计公式
长沙中崛供水设备有限公司气压供水设备(气压罐)的设计公式 气压供水设备(气压罐)的设计公式 1、气压罐消防稳压泵的选择： 稳压泵的扬程： Hb=Hy2+Pmin+Hs2=51mH2O 式中：Hy2——水箱最低水位至气压罐最低水位间的静水压(MPa); Hs2——水箱至气压罐总水头损失(MPa); 气压罐稳压泵流量：Q=Vf/Tx 2、气压罐设计最小工作压力和设计最大工作压力的计算：为保证消防供水安全可靠，气压罐设计最小工作压力，应满足最不利点灭火设备或用水设备的水压要求：Pmin=HC+∑hω+HZ长沙中崛供水设备有限公司 式中：Pmin——气压罐设计最小工作压力(MPa); HC——最不利点灭火设备或用水设备所需的水压(MPa); ∑hω——最不利管路的沿程和局部水头损失(MPa); HZ——最不利点灭火设备或用水设备与气压给水设备(气压罐)最低水位间的静水压(MPa); (1) 消火栓(气压罐)系统： Pmin=HC+∑hω+HZ=0.50MPa Pmax=Pmin/α=0.50/0.75=0.667MPa (2) 自动喷洒(气压罐)系统： Pmin=HC+∑hω+HZ=0.153MPa Pmax=Pmin/α=0.153/0.75=0.204MPa (3) 由此确定气压罐的最大工作压力为0.667MPa,最小设计压力为0.50MPa 3、立式气压罐水罐设计水位的计算：长沙中崛供水设备有限公司 气压罐设计最高水位： hmax=(1-α/β)H=(1-0.75/1.1) 1.75=0.557m 式中：H——立式气压罐总高度(m); 气压罐设计最低水位： hmin=(1-1/β)H =(1-1/1.1) 1.75=0.159m; 4、气压罐的水罐空气部分容积： Vk=αVZ/β =0.75 1.98/1.1=1.35m3 5、气压罐的水罐非调节水容积： △Vω=(1-1/β)VZ =(1-1/1.1) 1.98=0.18m3 6、1.气压罐总容积： VZ=βVω/(1-α)=1.1 045/(1-0.75)=1.98m3 式中：VZ——气压罐总容积(m3); α——气压罐压缩空气充装比，取α=0.75; β——气压罐容积附加系数，取β=1.1长沙中崛供水设备有限公司。

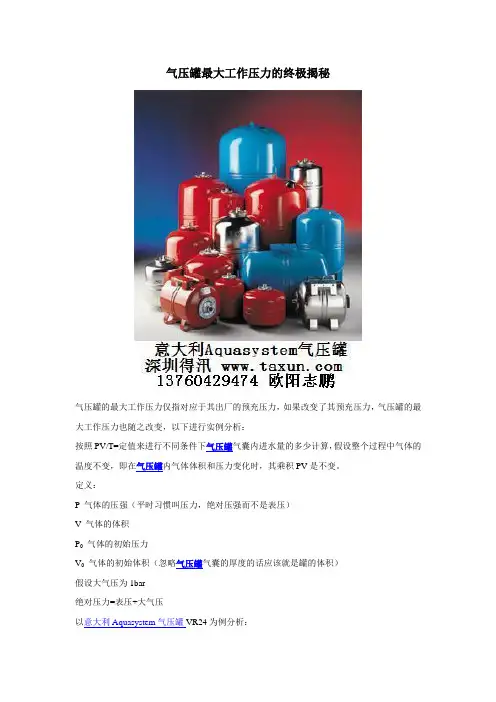

气压罐最大工作压力的终极揭秘
气压罐最大工作压力的终极揭秘气压罐的最大工作压力仅指对应于其出厂的预充压力，如果改变了其预充压力，气压罐的最大工作压力也随之改变，以下进行实例分析：按照PV/T=定值来进行不同条件下气压罐气囊内进水量的多少计算，假设整个过程中气体的温度不变，即在气压罐内气体体积和压力变化时，其乘积PV是不变。
定义：P 气体的压强（平时习惯叫压力，绝对压强而不是表压）V 气体的体积P0气体的初始压力V0气体的初始体积（忽略气压罐气囊的厚度的话应该就是罐的体积）假设大气压为1bar绝对压力=表压+大气压以意大利Aquasystem气压罐VR24为例分析：1.气压罐预充压力为1.5bar，按气压罐的最大工作压力来计算，此时绝对压力为1.5+1=2.5bar 未充水以前，气体的体积即为罐的体积，也就是24L当气压罐气囊内水压为8bar时，绝对压力即为8+1=9bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V1，囊内进水体积为△V1P0 ×V0 =9 ×V1 即24 ×2.5 = 9 ×V1V1 = 6.7L 也就是此时气体被压缩到只有6.7L△V1 = 24 – 6.7 = 17.3L2.气压罐内气体放到跟外界大气压相等，此时绝对压力为1bar当气压罐气囊内水压力为4bar时，绝对压力即为4+1=5bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V2，囊内进水体积为△V2P0 ×V0 =9 ×V2 即24 ×1 = 5 ×V2V2 = 4.8L 也就是此时气体被压缩到只有4.8L△V2 = 24 – 4.8= 19.2L △V2 －△V1 = 19.2 －17.3 = 1.9L3.按气压罐出厂的最大测试压力11.2bar气压罐预充压力为1.5bar，即绝对压力为1.5+1=2.5bar气压罐气囊内水压达到11.2bar时，即绝对压力为11.2+1=12.2bar时，当气压罐气囊内水压力跟气囊背面气体的压力平衡时，假设气体的体积为V3，囊内进水体积为△V3P0 ×V0 =12.2 ×V3 即24 ×2.5 = 12.2 ×V3V3 = 4.92L 也就是此时气体被压缩到只有4.92L△V3 = 24 – 4.92= 19.08L △V2 －△V3 = 19.2 －19.08 = 0.12L由以上分析可知：即使在工作压力4bar的时候，气压罐气囊内进入的水已经比预充压力为1.5bar意大利出厂测试时多了1.9L，比最大测试压力为11.2bar的时候还要多0.12L，所以如果在实际应用时需要对气压罐的预充压力进行调整，切记预充压力调大时没有太大影响，但是如果是把预充压力降低，气压罐的气囊的承压能力就达不到其标注的最大工作压力。

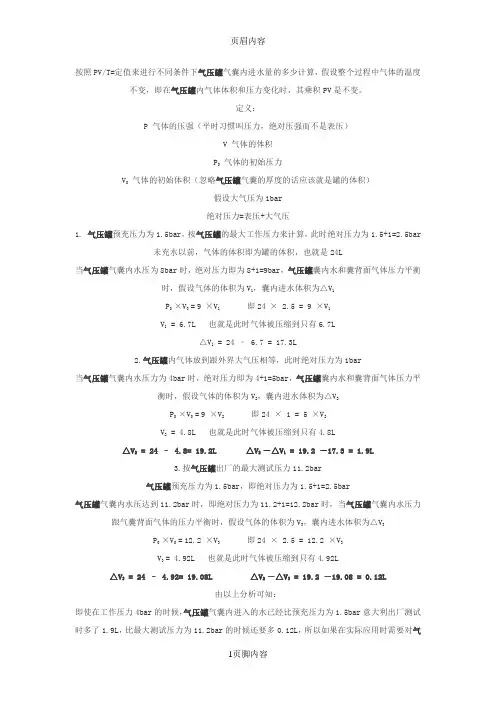

气压罐详细解析预充压力与最大工作压力的重要重要事项
按照PV/T=定值来进行不同条件下气压罐气囊内进水量的多少计算，假设整个过程中气体的温度不变，即在气压罐内气体体积和压力变化时，其乘积PV是不变。
定义：P 气体的压强（平时习惯叫压力，绝对压强而不是表压）V 气体的体积P0气体的初始压力V0气体的初始体积（忽略气压罐气囊的厚度的话应该就是罐的体积）假设大气压为1bar绝对压力=表压+大气压1.气压罐预充压力为1.5bar，按气压罐的最大工作压力来计算，此时绝对压力为1.5+1=2.5bar未充水以前，气体的体积即为罐的体积，也就是24L当气压罐气囊内水压为8bar时，绝对压力即为8+1=9bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V1，囊内进水体积为△V1P0 ×V0 =9 ×V1 即24 × 2.5 = 9 ×V1V1 = 6.7L 也就是此时气体被压缩到只有6.7L△V1 = 24 – 6.7 = 17.3L2.气压罐内气体放到跟外界大气压相等，此时绝对压力为1bar当气压罐气囊内水压力为4bar时，绝对压力即为4+1=5bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V2，囊内进水体积为△V2P0 ×V0 =9 ×V2 即24 × 1 = 5 ×V2V2 = 4.8L 也就是此时气体被压缩到只有4.8L△V2 = 24 – 4.8= 19.2L △V2 －△V1 = 19.2 －17.3 = 1.9L3.按气压罐出厂的最大测试压力11.2bar气压罐预充压力为1.5bar，即绝对压力为1.5+1=2.5bar气压罐气囊内水压达到11.2bar时，即绝对压力为11.2+1=12.2bar时，当气压罐气囊内水压力跟气囊背面气体的压力平衡时，假设气体的体积为V3，囊内进水体积为△V3P0 ×V0 =12.2 ×V3 即24 × 2.5 = 12.2 ×V3V3 = 4.92L 也就是此时气体被压缩到只有4.92L△V3 = 24 – 4.92= 19.08L △V2 －△V3 = 19.2 －19.08 = 0.12L由以上分析可知：即使在工作压力4bar的时候，气压罐气囊内进入的水已经比预充压力为1.5bar意大利出厂测试时多了1.9L，比最大测试压力为11.2bar的时候还要多0.12L，所以如果在实际应用时需要对气压罐的预充压力进行调整，切记预充压力调大时没有太大影响，但是如果是把预充压力降低，气压罐的气囊的承压能力就达不到其标注的最大工作压力。
气压罐详细解析预充压力与最大工作压力的重要重要事项
按照PV/T=定值来进行不同条件下气压罐气囊内进水量的多少计算，假设整个过程中气体的温度不变，即在气压罐内气体体积和压力变化时，其乘积PV是不变。
定义：P 气体的压强（平时习惯叫压力，绝对压强而不是表压）V 气体的体积P0气体的初始压力V0气体的初始体积（忽略气压罐气囊的厚度的话应该就是罐的体积）假设大气压为1bar绝对压力=表压+大气压1.气压罐预充压力为1.5bar，按气压罐的最大工作压力来计算，此时绝对压力为1.5+1=2.5bar未充水以前，气体的体积即为罐的体积，也就是24L当气压罐气囊内水压为8bar时，绝对压力即为8+1=9bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V1，囊内进水体积为△V1P0 ×V0 =9 ×V1 即24 × 2.5 = 9 ×V1V1 = 6.7L 也就是此时气体被压缩到只有6.7L△V1 = 24 – 6.7 = 17.3L2.气压罐内气体放到跟外界大气压相等，此时绝对压力为1bar当气压罐气囊内水压力为4bar时，绝对压力即为4+1=5bar，气压罐囊内水和囊背面气体压力平衡时，假设气体的体积为V2，囊内进水体积为△V2P0 ×V0 =9 ×V2 即24 × 1 = 5 ×V2V2 = 4.8L 也就是此时气体被压缩到只有4.8L△V2 = 24 – 4.8= 19.2L △V2 －△V1 = 19.2 －17.3 = 1.9L3.按气压罐出厂的最大测试压力11.2bar气压罐预充压力为1.5bar，即绝对压力为1.5+1=2.5bar气压罐气囊内水压达到11.2bar时，即绝对压力为11.2+1=12.2bar时，当气压罐气囊内水压力跟气囊背面气体的压力平衡时，假设气体的体积为V3，囊内进水体积为△V3P0 ×V0 =12.2 ×V3 即24 × 2.5 = 12.2 ×V3V3 = 4.92L 也就是此时气体被压缩到只有4.92L△V3 = 24 – 4.92= 19.08L △V2 －△V3 = 19.2 －19.08 = 0.12L由以上分析可知：即使在工作压力4bar的时候，气压罐气囊内进入的水已经比预充压力为1.5bar意大利出厂测试时多了1.9L，比最大测试压力为11.2bar的时候还要多0.12L，所以如果在实际应用时需要对气压罐的预充压力进行调整，切记预充压力调大时没有太大影响，但是如果是把预充压力降低，气压罐的气囊的承压能力就达不到其标注的最大工作压力。
消防气压罐稳压计算法
真空泵维修http:消防气压罐稳压计算法气压罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
气压罐的总容积V气压罐的总容积一般按公式V= VX（1- b）计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；b为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。
消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期高泉消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5 L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。
压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。
其中：P1为气压罐最低工作压力点或高泉气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。
按下式计算：P2 =（P1 +0.098）b -0.098P01为稳压水容积下限水位压力，此时启动稳压泵；P02为稳压水容积上限水位压力，即气压罐最高工作压力，此时停止稳压泵。
由于压力传感器有精度、稳定性的要求，一般使缓冲水容积的上、下限水位压差不小于0.02~0.03 Mpa；稳压水容积的上、下限水位压差不小于0.05 ~0.06Mpa。
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积×0.7～1.30（L/m2）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力，流量是系统水容量的5%～10%（建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin=βVt/(1-αt)Vt----调节容积β----取值1.05αt----取值0.69-0.85（建筑面积大选小值，建筑面积小选大值）直接公式：Vmin=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m2冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量V p =a*⊿t*V c：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t≥5.8 m3/h *3/60 h=0.29 m3=290 L2）系统最大膨胀量：V p=0.88 m3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440 (kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296 kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。
气压罐补水泵定压计算
总冷负荷/总热负荷Q=2110kW 供水温度Tg=系统水容量G=362.92m3/h 2、补水泵选择计算系统定压点压力=24.2米补水泵扬程=29.2米补水泵总流量=18.146m3/h 双台泵并联单台流量=9.5m3/h 水泵并联运行情况3、气压罐选择计算调节容积定速泵Vt=0.476333m3（变频泵Vt=0.158778m3系统最大膨胀量Vp=0.00261x 362.92调节容积应补小于当采用变频泵时可60℃<循环水温度补水泵扬程应保证补水泵总流量宜取系统较大时宜设置气压罐最低和最高压力的确定：安全阀开启压力取P4=1000kpa（补水点处允许工膨胀水量开始流回补水箱时电磁阀的开启压力P3= 900kpa0.9*P4补水泵启动压力P1=242kpa(定压点压力）补水泵停泵压力（电磁阀关闭压力）P2 =810kpa0.9*P3压缩比a=0.375824数值在0.65~0.85之间定压罐容积选择(1)采用定速泵，气压罐最小容积V =801.2953L(2)采用变速泵，气压罐最小容积V =166.3406L4、软水箱计算水箱容积=Vb+VpVb=18.146m3水箱补水储水容积手动输入项自动计算项计算得结果量12℃回水温度Th=7℃△T=5℃系统高差△h=22.2米=0.9m3膨胀水量回收至补水箱，也就是补水箱负责承纳系统的膨胀量补小于3分钟的补水泵流量泵时可以取定速泵的1/3水温度T《95℃,应使系统最高点压力大于大气压力10Kpa以上；循环水温度T《60℃,应使系统最高应保证补水压力比系统补水点压力高30~50KPa（3~5米）量宜取系统总的水容量的5%，不应超过10%。
宜设置2台补水泵。
平时用1台，初期上水或者事故补水时2台同时运行。
）1.6Mpa允许工作压力（0.6Mpa 1.0Mp压点压力）值在0.65~0.85之间(0.5~0.9)=19m3。
消防稳压泵、气压罐的设计计算
消防稳压泵工作原理一、消防稳压（气压）罐的工作原理消防气压罐的消防水总容积分为3 个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1 所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行;当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压（气压）罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V邛VX±（1- a b计算。
式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；B为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为 1.25 , 1.10和1.05; al为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65 〜0.85。
消防贮水总容积(VX) ：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s 对于消火栓给水系统，按同时使用2 支水枪(每支水枪流量5L/s) 计，消防贮水容积为2*5*30=300L; 对于自动喷水灭火系统，按5 个喷头同时开启，每个喷头以1L/s 计，消防贮水容积为5*1*30=150L 。
当2 个系统共用气压罐时，消防贮水总容积为300+150=450L 。
缓冲水容积V1 一般不小于20L,稳压水容积V2 —般不小于50L。
2、压力控制点压力值的计算气压罐设4 个压力控制点，如图2 所示。
其中：P1 为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin ，其计算方法同增压泵;P2 为最高工作压力，即启动消防泵的压力值。
气压罐计算公式
气压罐计算公式气压罐在很多工程和技术领域中都有着重要的应用，比如供水系统、消防系统等等。
要搞清楚气压罐的计算，咱们得先明白几个关键的概念。
先说这个气压罐的工作原理哈。
它就像是一个缓冲器，能够稳定系统的压力，储存一定量的介质。
比如说在供水系统里，当用水量突然增加的时候，气压罐就能迅速释放储存的水，保证水压不会一下子掉下去；反过来，用水量少的时候，它又能把多余的水存起来。
那气压罐的计算公式到底是啥呢？其实主要涉及到几个重要的参数，像最小工作压力、最大工作压力、系统容积等等。
咱们先来说说这个最小工作压力 P1 。
它一般是根据系统的最低运行要求来确定的。
比如说一个小区的供水系统，要保证顶楼的居民也能有正常的水压，那就得根据顶楼的高度和相关的压力要求来算出这个 P1 。
再说说最大工作压力P2 。
这个通常得考虑系统能承受的最大压力，以及设备的安全性能等因素。
比如说消防系统，压力太大可能会导致管道破裂，那就麻烦啦。
还有个关键的参数就是系统容积 V 。
这就得根据实际的使用情况来估算啦。
比如说一个工厂的冷却系统，得知道有多少设备需要冷却，每个设备的用水量大概是多少，才能算出这个 V 。
那气压罐的容积 Vt 到底怎么算呢？这就有个常用的公式：Vt = (P1 + 100)/(P2 + 100) × V 。
我给您举个例子哈。
有个小区的供水系统，最小工作压力 P1 要求是 0.2MPa ，最大工作压力 P2 是 0.4MPa ，系统容积 V 估算出来是 10立方米。
那咱们来算算这个气压罐的容积 Vt ：首先把压力单位都转换成千帕，P1 = 200kPa ，P2 = 400kPa 。
然后代入公式：Vt = (200 + 100)/(400 + 100) × 10 = 300/500 × 10 = 6立方米。
所以这个小区供水系统需要一个 6 立方米的气压罐。
在实际的工程应用中，可不能死套公式哦，还得考虑很多其他的因素。
气压罐补水泵定压计算
总冷负荷/总热负荷Q=2110kW 供水温度Tg=系统水容量G=362.92m3/h 2、补水泵选择计算系统定压点压力=24.2米补水泵扬程=29.2米补水泵总流量=18.146m3/h 双台泵并联单台流量=9.5m3/h 水泵并联运行情况3、气压罐选择计算调节容积定速泵Vt=0.476333m3（变频泵Vt=0.158778m3系统最大膨胀量Vp=0.00261x 362.92调节容积应补小于当采用变频泵时可60℃<循环水温度补水泵扬程应保证补水泵总流量宜取系统较大时宜设置气压罐最低和最高压力的确定：安全阀开启压力取P4=1000kpa（补水点处允许工膨胀水量开始流回补水箱时电磁阀的开启压力P3= 900kpa0.9*P4补水泵启动压力P1=242kpa(定压点压力）补水泵停泵压力（电磁阀关闭压力）P2 =810kpa0.9*P3压缩比a=0.375824数值在0.65~0.85之间定压罐容积选择(1)采用定速泵，气压罐最小容积V =801.2953L(2)采用变速泵，气压罐最小容积V =166.3406L4、软水箱计算水箱容积=Vb+VpVb=18.146m3水箱补水储水容积手动输入项自动计算项计算得结果量12℃回水温度Th=7℃△T=5℃系统高差△h=22.2米=0.9m3膨胀水量回收至补水箱，也就是补水箱负责承纳系统的膨胀量补小于3分钟的补水泵流量泵时可以取定速泵的1/3水温度T《95℃,应使系统最高点压力大于大气压力10Kpa以上；循环水温度T《60℃,应使系统最高应保证补水压力比系统补水点压力高30~50KPa（3~5米）量宜取系统总的水容量的5%，不应超过10%。
宜设置2台补水泵。
平时用1台，初期上水或者事故补水时2台同时运行。
）1.6Mpa允许工作压力（0.6Mpa 1.0Mp压点压力）值在0.65~0.85之间(0.5~0.9)=19m3。
气体定压罐定压(完整版)实用资料
气体定压罐定压（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）气体定压罐定压：1、气压罐定压工作原理工作原理采用气压罐装置定压时，通常把定压点放在空调水系统循环泵的吸入端。
气压罐定压原理如图1所示。
（1）自动补水—按空调水系统的稳压要求，在压力控制器内设定气压罐的上限压力P2和下限压力P1。
当需要向系统补水时，气压罐内的气枕压力P随水位而下降。
当P下降到下限压力P1时接通电机，启动水泵，把贮水箱内的水压入补气罐，使罐内的水位和压力上升，压力上升到上限压力P2时，切断水泵电源，停止补水。
此时，补气罐内的水位下降，吸开吸气阀，使外界空气进入补气罐。
在如此循环工作中，不断地向系统补充所需的水量。
（2）自动排气—由于水泵每工作一次，给气压罐补气一次，罐内的气枕容积逐步扩大，水位也逐步下降。
当下降到自动排气阀的限定水位时，就排出多余的气体，恢复正常水位。
（3）自动泄水—当水系统内水的体积膨胀，使水倒流到气压罐内，其水位上升时，罐内压力P亦上升。
当压力超过系统静压(0.01~0.02)MPa，即达到电接点压力表所设定的上限压力P4时，接通并打开泄水电磁阀，把气压罐内的水泄回到贮水箱。
待泄水到电接点压力表所设定的下限压力P3时停止。
（4）自动过压保护—当气压罐内的压力超过电接点压力表所设定的上限压力P5时，自动打开安全阀和电磁阀一起快速泄水，迅速降低气压罐的压力，达到保护系统的目的。
安全阀的设定压力为P5，一般取P5= P4+(0.01~0.02)MPa。
正常情况下，补水量按循环水量的1%补水计算，考虑出现事故补水的情况时，补水泵的流量按循环水量的3~5%选取；扬程为楼高加5米即可。
补水泵通常选用变频补水泵，随着系统失水后压力的变化，调整水泵的频率，补水量是一个变量。
1-囊式气压罐 2-电接点压力表 3-安全阀 4-泄水电磁阀 5-补水泵 6-软化水箱7-软化设备 8-倒流防止器 9-循环水泵 10-末端用户 11-冷热源装置 12-水表图1 气压罐定压原理图2、气体定压罐定压设计技术要求（1）气体定压罐的定压点通常放在循环水泵吸入端；（2）气体定压罐的配电应采用热浸锌镀锌钢管或热浸锌无缝钢管；（3）气压罐应设泄水装置，在管路系统上应设安全阀、电接点式压力表等附件；（4）气压罐与补水泵可安装在钢支座上；补水泵扬程应保证补水压力比系统补水点高30～50 kPa；补水泵的小时流量宜取系统水容量的5％，不应大于10%；（5）应设置闭式补水箱，并应回收因膨胀导致的泄水。
采暖空调循环水系统的补水定压膨胀计算表设置气压罐定压但不容纳膨胀水量
0.42
6.0 75 178.2 198
220
0.63 1000.00 970.25
506 21 59 0.93 127 13
0.42
m2 L/m2 m3 m3/h m3/h m3/h
m3/h
m KPa KPa KPa
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写 选型参数 公式计算
水泵同时运行
技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa
技术措施6.9.7.2,“P4+循环水泵扬程”不得大于 设备工作压力
技术措施6.9.7.1，α宜取0.65～0.85
技术措施6.9.6，表6.9.6-2
技术措施 公式6.9.6-2 技术措施6.9.7.1 技术措施6.9.7
Vb（30~60min的补水泵流量）+Vp 技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa
需校核比P1至少高5m扬程 两台，平时使用一台，初期上水或事故补水时两台
水泵同时运行 参考样本
红宝书2034，表26.8-9或03R401-2第10页表格
备注 技术措施6.9.1——查表
技术措施6.9.1，系统水容量的1% 红宝书2030，系统水容量的2%
0.65 1000.00 994.10
52 12.5 38 0.30 197 20
0.25
KPa
kg/m3 kg/m3
L L L m3 Kpa m
m3/h
L m3
基本数据，需要根据不同工程项目，按实际情况填写 选型参数 公式计算
备注 技术措施6.9.1——查表
充气罐按标准大气压计算
充气罐按标准大气压计算
气压罐
气压罐——利用波义耳(Robert Boyle)气体定律：PV/T=n(P－压力，V－气压罐气体体积，T－温度)；在一定温度下气体压力(P)与容积(V)乘积等于常数的原理，利用水压缩性极小的性质，用外力将水储存在罐内，气体受到压缩压力升高，当外力消失缩气体膨胀可将水排除。
定压系统中（变频供水、恒压供水等）aquasystem膨胀罐的选型
为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（l/min），计算公式如下：v = k×amax×
k = 水泵的工作系数，随水泵功率不同而变化，具体见下表：p（hp） 1-2 2-4 5-8 9-12 ＞12
k 0.25 0.375 0.625 0.875 1
amax = 水泵的最大流量（l/min）
pmax = 水泵的最高工作压力（水泵停机时系统的压力）
pmin = 水泵的最低工作压力（水泵启动时系统的压力）
ppre = 气压罐的预充压力
v = 气压罐的体积
其中1hp（马力）= 0.735kw
例如：
一恒压供水设备水泵功率为4hp，水泵最大流量为120l/min,系
统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4hp时，k=0.375
v = k×amax×
= 0.375×120× = 80l
正好气压罐型号里面有80l的，所以直接选用vav80即可。
定压装置的工作原理与计算方法
定压罐选型
定压罐选型
定压点一般取水泵的吸入口处
选择气压罐的方法：
气压罐的总容积V=BVx/(1-a) （m3）
气压罐内的工作压力比a=(P1+0.1)/(P2+0.1),一般取0.65~0.85
B--容积的附加系数，其值反映罐内不起水量调节作用的附加水容积的大小。
卧式罐取1.25，立式罐取1.10，隔膜式取1.05 P1--气压罐的最低工作压力，表压MPa，即最低水位时的压力
P2--气压罐的最高工作压力，表压MPa，即最高水位时的压力
气压罐的调节容积Vx=Aq/4n（m3）
A---安全系数，一般取1~1.3
q---水泵的出水量，(m3/h)
n---水泵在1小时内启动的次数，一般取6~8次，不宜大于10次气压罐的调节容积不小于系统所需的调节容积。
B--容积的附加系数，其值反映罐内不起水量调节作用的附加水容积的大小。
当水系统压力变化时，罐内的水量不就有变化吗？压力最大时，罐内的水量最多。
压力最小时，罐内的水量最少，此时罐内的水量不就可以看作不参与水量的调节吗？当气压罐的总容积一定时，B越大，就表示罐内压力最小时的水量越大。
B也可表示为气压罐总容积与压力最小时罐内空气的体积之比。
当气压罐的总容积一定时，B越大，就表示罐内压力最小时的空气量越少。
V=avt
V:膨胀水箱的容积m3
a: 水的膨胀系数0.0006；
t:供回水的温差
v:系统的热容量m3
定压罐的大小，一般可以根据每KW冷量取0.4KG水量。
气压罐计算
消防稳压装置(水泵、气压水罐)的设计计算方法
问：消防稳压装置(水泵、气压水罐)的设计计算方法是什么?
答：稳压气压水罐有效贮水容积宜为Kx1=0.45m³，稳压水泵运行调节容积Vx2按式(2—10)计算
Vx2=1.254Kb/Qw (2—10)
式中 Vx2——稳压气压水罐的稳压泵运行调节容积(m³)；
1.25——安全系数；
Qw——稳压泵设计额定流量(m³／h)；消火栓系统稳压泵额定流量为5L／s(18m³／h)，
自动喷水系统稳压泵额定流量为l L／s(3.6m³／h)；
Kb——稳压泵lh内最大起动次数，Kb=10～20次/h。
稳压气压水罐无水时气压为Po(表压)，不应小于消防给水系统的设计额定压力，亦即消防系统最不利点消防设计压力。
稳压气压水罐内贮存水量为Vx1时，此时罐内气压为P1(表压)，该压力亦即稳压泵的起泵压力。
稳压气压水罐内贮存水量为Vx1+ Vx2时，此时罐内气压为P2(表压)，此时的压力值为稳压泵停泵压力，按波义耳一马略特定律公式建立如下平衡方程
V(Po+0.1)=(V—Vx1)(P1+0．1) (2-11)
V(Po+0.1)=(V—Vx1一Vx2)(P2+0.1) (2—12)
则可得稳压气压罐总有容积
V=（P1-Po/P1+0.1）·Vx1 （2-13）
α=V/V-Vx1 （2-14）
式中V——稳压气压罐的有效容积(m ³)；
α——在额定贮水量时，罐内空气体积与气压水罐总容积之比，该值一般取0.65～0.85，特殊情况下可取
0．3～0．9。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录C 设置隔膜式气压罐定压的采暖空调系统设备选择和补水泵工作压力计算例题
C. 1 例题一
某两管制空调系统冬季采用60／50℃热水，系统水容量约75m3；定压补水点设在循环水入口，根据空调设备和管网允许工作压力，确定循环水泵入口最高允许工作压力为
1.OMPa(1000kPa)；采用不容纳膨胀水量的隔膜式气压罐定压；补水箱与系统最高点高差为45m；试进行定压补水设备的选择计算。
C. 1. 1 根据本措施6. 9节的有关规定和公式进行计算，各公式和图示中容积和压力名称如下：
V P——系统的最大膨胀水量(L)；
V t——气压罐计算调节容积(L)；
V min—气压罐最小总容积(L)；
V Z——气压罐实际总容积(L)；
P1——补水泵启动压力(表压kPa)；
P2——补水泵停泵压力(电磁阀的关闭压力)(表压kPa)；
P3——膨胀水量开始流回补水箱时电磁阀的开启压力(表压kPa)
P4--安全阀开启压力(表压kPa)；
——补水泵启动压力P1和停泵压力P2的设计压力比；
——容积附加系数，隔膜式气压罐取1.05。
C．1. 2 补水泵选择计算
1 系统定压点最低压力为P1=45+0.5+1=46.5(m)=465(kPa)。
2 考虑到补水泵的停泵压力P2，确定补水泵扬程为(P1十P2)／2=(465十810)／
2=638(kPa)(P2数值见C. 1．3条3款)，高于P1压力173kPa，满足6. 9．3条1款要求。
3 补水泵设计总流量应不小于75×5%=3.75(m3／h)。
4 选用2台流量为2.Om3／h，扬程为640kPa(扬程变化范围为465～810kPa)的水泵，平时使用1台，初期上水或事故补水时2台水泵同时运行。
C. 1．3 气压罐选择计算
1 调节容积不宜小于3min补水泵设计流量。
1)当采用定速泵时V t≥2.0(m3／h)×3／60(h)=0.1(m.3)=100(L)。
2)当采用变频泵时V t≥2.0(m3／h)×1／3×3／60(h)=0.033(m3)=33(L)。
2 系统最大膨胀量为：V P=14.51(L／m3)×75(m3)=1088(L)(单位容积膨胀量见6．9．6条注释)，此水量回收至补水箱。
3 气压罐最低和最高压力确定：
1)安全阀开启压力取P4=1000(kPa)(补水点处允许工作压力)；
2)膨胀水量开始流回补水箱时电磁阀的开启压力P3=0.9Pa=0.9×1000=900(kPa)；
3)补水泵启动压力P1=465(kPa)；
4)补水泵停泵压力(电磁阀的关闭压力)P2=0.9P3=0.9×900=810(kPa)；
压罐，罐直径400mm，承压1.0MPa，高1490mm，实际总容积V Z=118(L)。
注：气压罐规格是根据厂家的技术资料选取。
C. 2 例题二
某85／60℃热水采暖系统，采用承压为0.80MPa的钢制柱形散热器；系统水容量约75m3；定压补水点设在循环水泵入口，经计算该处允许最高工作压力为0.7MPa(700kPa)；采用容纳膨胀水量的隔膜式气压罐定压；补水箱与系统最高点高差为40m；试进行定压补水设备的选择计算。
C．2．1 采用容纳膨胀水量的隔膜式气压罐定压，其容积与压力的关系见图C．2．1。
C. 2．2 根据本措施6．9节的有关规定和公式进行计算，各公式和图示中容积和压力名称如下：
V p——系统的最大膨胀水量(L)；
V pi——平均水温为i时，系统的膨胀水量(L)；
V t——气压罐计算调节容积(L)；
V t’——气压罐实际调节容积(L)；
V xmin——气压罐能够吸纳的最小水容积(L)；
V x——气压罐实际能够吸纳的水容积(L)；
V zmin——气压罐最小总容积(L)；
V z——气压罐实际总容积(L)；
P0——无水时气压罐的充气压力(表压kPa)；
P1i——系统平均水温为i时，水泵启泵压力(表压kPa)；
P2i——系统平均温度为i时，水泵停泵压力(表压kPa)；
P1max——最高水温时水泵启泵压力(表压kPa)；
P2max——气压罐正常运行的最高压力，即最高水温时水泵停泵压力(表压kPa)；
P3——安全阀开启压力(表压kPa)。
C．2．3 补水泵选择计算
1 系统定压点最低压力为P1=40+1+1=42(m)=420(kPa)。
2 考虑到补水泵的最大停泵压力P2max，确定补水泵扬程为(P1+P2)／2=(420+630)／
2=525(kPa)(P2=P2max数值见C．2．4条4款)，高于P1压力105 kPa，满足6．9．3条1款要求。
3 补水泵设计总流量应不小于75×5％=3.75(m3／h)。
4 选用2台流量为2.Om3／h，扬程为52
5 kPa(扬程变化范围为420～630kPa)的水泵，平时使用1台，初期上水或事故补水时2台水泵同时运行。
C．2．4 气压罐选择计算
1 调节容积不宜小于3min补水泵设计流量。
1)当采用定速泵时V t≥2.0(m3／h)×3／60(h)=0.100(m3)=100(L)。
2)当采用变频泵时V t≥2.0(m3／h)×1／3×3／60(h)=0.033(m3)=33(L)。
2 系统最大膨胀量为：V P=24.22(L／m3)×75(m3)=1817(L)(单位容积膨胀量见6．9．6条注释)。
3 能够吸纳的最小水容积
1)当采用定速泵时V xmin=V t+V P=100+1817=1917(L)。
2)当采用变频泵时V xmin=V t+V P=33+1817=1850(L)。
4 气压罐最低和最高压力确定：
1)充气压力P0=420(kPa)(定压点最低压力)；
2)安全阀开启压力P3=700(kh)(补水点处允许工作压力)；
3)正常运行时最高压力P2max=0.9P3=0.9×700=630(kPa)。
C．2．5 水泵工作压力计算
系统采用不同水温进行质调节时，其膨胀量和对应的罐内压力也随之变化，补水泵应根据水温设定其启停泵压力，以使系统不会因大量泄压补水带进大量空气。
因此应计算不同水温时的补水泵启停泵压力，并进行相应的自动控制。
