钢结构桥梁
钢结构桥梁的设计与施工
钢结构桥梁的设计与施工一、引言钢结构桥梁作为现代交通建设中不可或缺的一部分，其设计与施工是确保桥梁安全、耐久和有效运营的关键。
本文将重点探讨钢结构桥梁的设计与施工过程，并提供相关的技术和方法。
二、钢结构桥梁设计1. 桥梁设计前的必备条件在进行钢结构桥梁设计之前，需要明确以下几个必备条件：- 桥梁跨度和长度- 通行荷载要求- 地质条件和地基特征- 桥梁所处环境条件（如海洋、河流、高山等）- 钢材质量标准和规范要求2. 结构形式选择根据具体的工程要求和条件，需要选择合适的结构形式，常见的钢结构桥梁形式有：- 桁架桥- 悬索桥- 斜拉桥- 弯曲桥3. 荷载与抗震设计在进行桥梁设计时，需要充分考虑荷载和抗震设计的因素。
荷载设计要依据桥梁预计的通行车辆类型、荷载大小和频率来确定。
抗震设计则需要根据所处地区的地震烈度和设计地震力来确定桥梁的抗震性能。
4. 材料选择与设计计算钢材是钢结构桥梁设计中的主要材料，其质量和性能直接影响桥梁的安全与耐久。
在选择钢材时，需要根据桥梁的跨度、荷载要求和环境条件来确定。
设计计算阶段包括轴力计算、弯矩计算和剪力计算等，以确保桥梁的结构强度和稳定性。
三、钢结构桥梁施工1. 施工准备在进行钢结构桥梁施工前，需要进行详细的施工准备工作，包括：- 研究和制定详细的施工方案- 确保材料和设备的供应和质量- 制定施工进度和安全计划- 搭建施工场地和搭设临时设施2. 钢结构制作与安装钢结构桥梁的施工过程中，钢桥梁制作和安装是关键环节。
制作过程包括：- 钢材加工和焊接- 钢构件预制和组装- 质量检查和测试安装过程包括：- 起吊和定位- 连接和固定- 对接和焊接3. 施工监管和质量控制在施工过程中，必须进行严格的监管和质量控制，以确保钢结构桥梁的施工质量符合设计和规范要求。
常用的监管和控制措施包括：- 施工现场巡视和监测- 焊缺陷和质量检验- 非破坏性检测- 施工记录和质量报告四、钢结构桥梁的维护与检修钢结构桥梁的维护和检修是保障其服务寿命和安全运行的重要环节。
人行钢结构桥梁
引言概述：人行钢结构桥梁是指专门用于供行人通行的桥梁，采用钢结构构建而成。
与传统的混凝土桥梁相比，人行钢结构桥梁具有重量轻、施工周期短、维护成本低等优势。
本文将详细介绍人行钢结构桥梁的设计原则、构造形式、材料选择、施工工艺和维护管理等方面的内容，以帮助读者更好地了解和应用人行钢结构桥梁。
正文：1.设计原则1.1基本荷载要求1.2结构稳定性要求1.3跨越形式选择1.4桥墩和桥面设计参数1.5防震设计考虑2.构造形式2.1刚架结构2.2梁板结构2.3悬索桥结构2.4人行桥和其他类型桥梁的结合3.材料选择3.1钢材性能指标3.2钢材的耐腐蚀性要求3.3钢材的焊接性能要求3.4典型的钢材选择4.施工工艺4.1桥梁基础施工4.2桥台和桥墩施工4.3主梁制作和安装4.4桥面板安装4.5桥梁的验收和完工5.维护管理5.1定期巡检与维护5.2桥梁防腐蚀措施5.3桥梁的荷载监测5.4桥梁的维修与加固5.5应急管理措施总结：人行钢结构桥梁具有重量轻、施工周期短、维护成本低等优势，成为现代城市中不可或缺的交通建设设施之一。
设计原则方面，需要根据基本荷载和结构稳定性等要求进行设计，同时也需要考虑桥墩和桥面的设计参数以及防震设计。
构造形式上，可以选择刚架结构、梁板结构、悬索桥结构等形式，以及与其他类型桥梁的结合。
材料选择上，要考虑钢材的性能指标、耐腐蚀性和焊接性能要求，并选择合适的钢材。
施工工艺上，需要注意桥梁基础的施工、桥台和桥墩的施工、主梁制作和安装、桥面板的安装等环节。
维护管理方面，要进行定期巡检与维护、桥梁防腐蚀措施、荷载监测、维修与加固以及应急管理措施等工作，以确保人行钢结构桥梁的安全可靠运行。
通过对人行钢结构桥梁的设计、构造、材料、施工和维护等方面的探讨，希望能够为相关工程师和技术人员提供参考和指导，使其在设计和建造人行钢结构桥梁时更加科学、高效。
同时，也能够提升人行钢结构桥梁的质量和安全性，为城市的可持续发展做出贡献。
钢结构桥梁有哪些
钢结构桥梁是现代桥梁工程中常见且重要的一种类型。
它以钢材为主要构件，具有高强度、耐久性好、施工快速等优点，在各种跨越水域、公路、铁路等地形条件下得以广泛应用。
本文将从结构组成、设计原则、材料选择、施工技术和养护管理五个方面，详细阐述钢结构桥梁的特点和相关知识。
一、引言概述钢结构桥梁是一种通过使用钢材构建的桥梁。
相比于传统的混凝土桥梁，钢结构桥梁具有更高的强度和刚度，适应能力更强，同时施工速度也更快。
由于这些优势，钢结构桥梁逐渐成为了现代桥梁工程的主流。
二、结构组成钢结构桥梁包括桥梁主体结构和连接结构两部分。
桥梁主体结构由主梁、桥墩和桥台组成。
主梁是桥梁的承重组件，通常由钢梁和钢板组成。
桥墩是主梁的支撑和传力节点，承受桥梁荷载并将其传递到地基。
桥台连接桥墩和桥面，是桥梁承载力的重要组成部分。
三、设计原则1.桥梁的受力和变形特征：要分析桥梁在正常使用和临时荷载下的受力特征，确保桥梁在运行时能够安全承载荷载并保持结构的稳定性。
2.荷载预测：需要根据预计的交通负荷和桥梁类型，确定合适的设计荷载，确保桥梁在使用寿命内具备足够的承载能力。
3.材料选择：要选择高强度钢材，以减小结构重量，提高疲劳寿命和抗震性能。
4.桥梁耐久性设计：要充分考虑桥梁的使用寿命和环境因素，采取合适的防腐蚀措施，延长桥梁的使用寿命。
5.施工技术：要保证桥梁的准确施工，合理控制焊接、切割等施工过程中的变形和应力集中，确保桥梁的质量和使用安全性。
四、材料选择1.钢材力学性能：要选择具有良好的强度和刚度的钢材，以满足桥梁的承载要求。
2.钢材的耐久性：要选择抗腐蚀性好的钢材，减少桥梁维修和更换的频率。
3.钢材的可焊性：钢结构桥梁的施工一般采用焊接连接，因此要选择焊接性能好的钢材。
4.钢材的成本：在材料选择时还要考虑成本因素，确保在满足强度和耐久性要求的前提下，选择经济合理的钢材。
五、施工技术和养护管理1.钢梁制造和加工工艺：钢梁制造要保证几何形状和尺寸的精度，焊接接头的质量要符合规范要求。

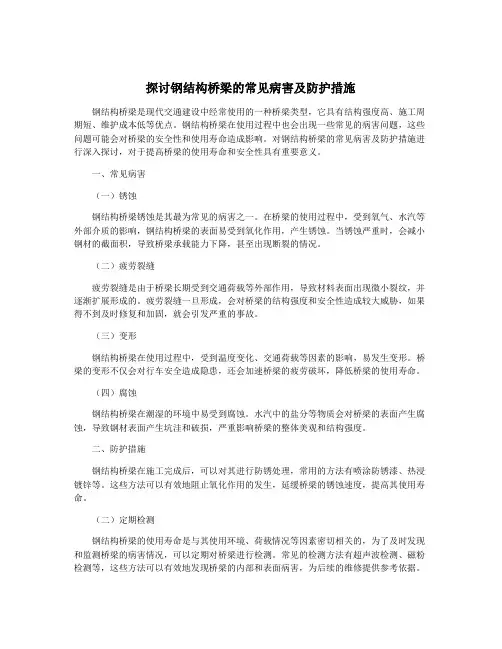

探讨钢结构桥梁的常见病害及防护措施
探讨钢结构桥梁的常见病害及防护措施钢结构桥梁是现代交通建设中经常使用的一种桥梁类型，它具有结构强度高、施工周期短、维护成本低等优点。
钢结构桥梁在使用过程中也会出现一些常见的病害问题，这些问题可能会对桥梁的安全性和使用寿命造成影响。
对钢结构桥梁的常见病害及防护措施进行深入探讨，对于提高桥梁的使用寿命和安全性具有重要意义。
一、常见病害（一）锈蚀钢结构桥梁锈蚀是其最为常见的病害之一。
在桥梁的使用过程中，受到氧气、水汽等外部介质的影响，钢结构桥梁的表面易受到氧化作用，产生锈蚀。
当锈蚀严重时，会减小钢材的截面积，导致桥梁承载能力下降，甚至出现断裂的情况。
（二）疲劳裂缝疲劳裂缝是由于桥梁长期受到交通荷载等外部作用，导致材料表面出现微小裂纹，并逐渐扩展形成的。
疲劳裂缝一旦形成，会对桥梁的结构强度和安全性造成较大威胁，如果得不到及时修复和加固，就会引发严重的事故。
（三）变形钢结构桥梁在使用过程中，受到温度变化、交通荷载等因素的影响，易发生变形。
桥梁的变形不仅会对行车安全造成隐患，还会加速桥梁的疲劳破坏，降低桥梁的使用寿命。
（四）腐蚀钢结构桥梁在潮湿的环境中易受到腐蚀。
水汽中的盐分等物质会对桥梁的表面产生腐蚀，导致钢材表面产生坑洼和破损，严重影响桥梁的整体美观和结构强度。
二、防护措施钢结构桥梁在施工完成后，可以对其进行防锈处理，常用的方法有喷涂防锈漆、热浸镀锌等。
这些方法可以有效地阻止氧化作用的发生，延缓桥梁的锈蚀速度，提高其使用寿命。
（二）定期检测钢结构桥梁的使用寿命是与其使用环境、荷载情况等因素密切相关的，为了及时发现和监测桥梁的病害情况，可以定期对桥梁进行检测。
常见的检测方法有超声波检测、磁粉检测等，这些方法可以有效地发现桥梁的内部和表面病害，为后续的维修提供参考依据。
（三）加固修复一旦发现桥梁存在疲劳裂缝、变形等情况，就需要及时进行加固修复。
加固方法有增加剪力墙、加装钢筋混凝土等，这些方法可以提高桥梁的整体结构强度，延长其使用寿命。
钢结构桥梁设计与施工要点
钢结构桥梁设计与施工要点随着工程建设的快速发展，钢结构桥梁作为一种具有高强度和高刚度的桥梁形式，被广泛应用于公路、铁路等交通基础设施建设中。
钢结构桥梁的设计与施工是保证桥梁质量和可靠性的关键环节，因此，掌握钢结构桥梁设计与施工要点显得尤为重要。
本文将从设计和施工两个方面介绍钢结构桥梁的关键要点。
一、钢结构桥梁设计要点1. 桥梁布局设计：桥梁布局设计是钢结构桥梁设计的首要问题。
在设计过程中，需要根据实际情况确定桥梁所处的断面类型，结构形式以及跨度。
同时，还需要考虑桥梁受力情况以及交通流量等因素。
钢结构桥梁设计要充分考虑桥梁的通行要求，确保安全性和稳定性。
2. 钢结构选择：在进行钢结构桥梁设计时，需要根据桥梁所受荷载和结构形式决定采用何种钢材。
常用的钢材包括钢板、钢梁、钢管等。
在选择钢材时，应考虑材料的抗拉强度、抗压强度、抗弯强度等关键技术指标，确保桥梁的承载能力和稳定性。
3. 桥梁的静力分析：静力分析是钢结构桥梁设计的核心环节之一。
通过静力分析，可以确定桥梁的受力情况，包括荷载作用在桥梁上的大小、方向和位置。
静力分析的结果将影响到桥梁结构的设计方案以及后续的施工工艺选择，因此需要进行准确的计算和分析。
4. 桥梁的动力分析：钢结构桥梁在使用过程中会受到交通荷载和风荷载等动力荷载的作用。
因此，进行桥梁的动力分析是保证桥梁使用安全的重要步骤之一。
动力分析需要考虑颤振、共振等因素，并在设计中采取相应的措施进行预防和控制。
二、钢结构桥梁施工要点1. 施工方案制定：在进行钢结构桥梁施工前，需要制定详细的施工方案。
施工方案中应包括施工流程、施工工艺、施工设备、材料的选择和使用等内容。
施工方案要符合相关规范和标准，并充分考虑施工安全和桥梁质量。
2. 施工材料准备：在进行钢结构桥梁施工前，需要准备好所需的材料。
施工材料包括钢材、焊接材料、螺栓等。
选择合适的材料，保证其质量和规格符合设计要求，以提高桥梁的使用寿命和可靠性。
探讨钢结构桥梁的常见病害及防护措施
探讨钢结构桥梁的常见病害及防护措施钢结构桥梁是现代交通建设中常见的一种桥梁类型，具有承载能力强、建设周期短、经济高效等优点。
长期使用和自然环境的影响会导致钢结构桥梁出现一些常见的病害。
下面将探讨一些常见的病害及相应的防护措施。
1. 腐蚀：钢结构桥梁的主要病害之一是腐蚀。
腐蚀主要是由于大气中的氧气、水和腐蚀性物质侵入钢结构，导致钢材表面发生氧化反应。
腐蚀会降低钢材的强度和使用寿命，严重的情况下甚至会导致桥梁的倒塌。
防护措施：- 使用耐腐蚀性能好的钢材，如不锈钢等。
- 进行定期的防腐保护，如涂覆防腐涂层。
- 控制大气中的腐蚀性物质，如减少尾气排放、避免污染物直接接触桥梁表面。
- 注意桥梁的排水系统，及时清理积水。
2. 疲劳损伤：疲劳是钢材在交替荷载作用下发生的应力集中和应力腐蚀破坏，是桥梁长期使用后常见的病害之一。
疲劳损伤会导致钢材出现裂纹、变形和断裂等现象，影响桥梁的使用安全。
防护措施：- 进行结构合理设计，避免应力集中。
- 加强桥梁的检测和监测，及时发现潜在的裂纹。
- 加强桥梁的维护保养，及时修复或更换损坏部件。
- 减少车辆荷载，合理控制交通荷载。
3. 钢材锈蚀：长期使用后，钢材表面容易出现锈蚀现象。
钢材锈蚀会导致其机械性能降低、断裂风险增加，从而影响桥梁的安全性能。
防护措施：- 定期清洗桥梁表面，及时清除局部锈蚀。
- 进行表面处理，如喷涂防锈漆。
- 定期检测和修复钢材的锈蚀部位，防止腐蚀继续蔓延。
4. 桥面板腐蚀：钢结构桥梁的桥面板容易受到雨水、化学物质等的影响而发生腐蚀。
桥面板腐蚀会导致桥面安全性能下降、荷载能力降低。
防护措施：- 定期清洁桥面，及时清除污垢和化学物质沉积。
- 进行防腐涂层保护。
- 注意桥梁的排水系统，保证桥面水分排除。
钢结构桥梁常见病害有腐蚀、疲劳损伤、钢材锈蚀和桥面板腐蚀等，为了保证钢结构桥梁的长期安全使用，需要采取相应的防护措施。
这些防护措施包括使用耐腐蚀钢材、进行定期的防腐保护、进行结构合理设计、加强桥梁的检测和监测、减少车辆荷载、加强维护保养、定期清洗桥梁表面等。
《钢结构桥梁》课件
与结构工程、材料科学、计算机科学等多学 科交叉融合。
智能化制造
数字化设计、自动化生产和智能化运营。
挑战
技术创新、成本控制、环境保护和社会接受 度等。
THANKS
感谢观看
经济合理
在满足防腐要求的前提下 ，应考虑成本效益，选择 性价比高的防腐方法。
防腐材料与涂装工艺
防腐涂料
选择具有良好耐候性、防 腐蚀性能的防腐涂料，如 环氧富锌底漆、聚氨酯面 漆等。
涂装工艺
根据防腐要求和实际情况 ，制定合理的涂装工艺流 程，包括预处理、涂装、 固化等环节。
涂层结构
根据腐蚀环境和使用条件 ，设计合理的涂层结构， 包括底漆、中间漆和面漆 等层次。
实例
南京长江大桥、上 海卢浦大桥、美国 金门大桥等。
技术创新与改进
高强度钢材的应用
提高桥梁的承载能力和耐久性。
新型连接技术的研发
如焊接、栓接和混合连接方式。
防腐与防火技术的进步
提高钢结构桥梁的使用寿命和安全性 。
智能化监测和维护系统
实时监测桥梁状态，实现预防性维护 。
未来发展趋势与挑战
绿ห้องสมุดไป่ตู้环保
降低能耗和材料消耗，推广可再生资源利用 。
02
钢结构桥梁的设计与构造
设计原则与流程
总结词
设计原则、流程
详细描述
钢结构桥梁的设计应遵循安全、经济、适用、美观的原则，同时要满足结构、施 工和使用等方面的要求。设计流程一般包括初步设计、技术设计和施工图设计三 个阶段，每个阶段都有相应的设计内容和要求。
结构分析方法
总结词：分析方法
详细描述：钢结构桥梁的结构分析方法主要有有限元法和有限差分法等数值分析 方法，以及试验和观测等实验方法。这些方法可以对桥梁的整体和局部进行详细 的结构分析和评估，为设计提供依据和优化建议。
钢结构桥梁的疲劳与耐久性
钢结构桥梁的疲劳与耐久性钢结构桥梁作为现代化交通基础设施的重要组成部分，承担着极其重要的交通运输任务。
然而，长期以来，由于恶劣的环境条件和高度的交通负荷，钢结构桥梁容易受到疲劳和腐蚀的影响，降低其使用寿命。
因此，对钢结构桥梁的疲劳与耐久性进行研究和保护具有重要的科学意义和现实意义。
1. 桥梁疲劳的基本知识1.1 疲劳破坏的特点疲劳破坏是指在受到交变载荷作用下，材料在应力低于其屈服强度的情况下，经过一定次数的载荷循环后出现的裂纹扩展和最终破坏。
疲劳破坏具有突发性、难以察觉和扩展性的特点。
1.2 疲劳裂纹的形成在钢结构桥梁中，疲劳裂纹的形成主要受到动载和静载的作用。
其中，动载是指交通荷载的作用，静载是指无车荷载的作用。
动载和静载会在桥梁结构中产生应力集中，从而导致裂纹的形成。
2. 提高桥梁疲劳性能的措施2.1 加强结构设计合理的结构设计是提高桥梁疲劳性能的基础。
在设计阶段，应充分考虑交通荷载的特点和变化规律，合理确定结构形式和截面尺寸，以提高桥梁的疲劳承载能力。
2.2 优化材料选择选择合适的材料对于提高桥梁的疲劳性能至关重要。
目前，常用的材料包括低合金高强度钢和耐久性好的复合材料等。
这些材料具有较高的强度和抗疲劳性能，能够有效延长桥梁的使用寿命。
2.3 加强施工质量控制在桥梁施工过程中，必须严格控制施工质量，避免由于施工不规范而引发的结构缺陷。
同时，还需加强对焊接工艺和焊接质量的监督，确保焊缝的质量符合设计要求。
3. 提高桥梁耐久性的措施3.1 防腐措施桥梁在使用过程中容易受到大气中的腐蚀物质侵蚀，从而导致结构的损坏。
为了提高桥梁的耐久性，应采用合适的防腐措施，如涂层保护、防腐涂料等，减少腐蚀对结构材料的侵蚀。
3.2 做好结构养护桥梁的日常养护工作对于延长桥梁使用寿命具有重要意义。
养护工作主要包括定期巡检、维修保养和局部加固等，通过及时发现和修复结构缺陷，降低桥梁受损的风险。
3.3 加强环境监测定期对桥梁的环境进行监测，及早发现可能对结构产生影响的因素，对桥梁的可持续使用性进行评估和预测。
以下是钢结构桥梁( )的施工方法。
以下是钢结构桥梁（）的施工方法。
钢结构桥梁是现代桥梁工程中常见的一种桥梁类型，它以其结构稳定、承载能力强、施工周期短等优势受到广泛应用。
在进行钢结构桥梁的施工时，施工方法的选择对最终的桥梁质量和工程进度有着至关重要的影响。
以下是钢结构桥梁施工方法的详细介绍。
（一）预制装配式施工方法预制装配式施工方法是钢结构桥梁施工中常用的一种方法。
在这种方法中，桥梁构件在工厂里进行预制装配，然后运输到现场进行组装。
这种施工方法可以有效地提高桥梁的施工质量和速度，减少施工现场的施工周期。
预制装配式施工方法还可以减少对施工现场的影响，提高施工安全性。
（二）自举式施工方法自举式施工方法是指利用桥梁自身结构进行施工的一种方法。
在这种方法中，施工人员通过建立施工评台和搭设临时支撑结构，利用桥梁自身的结构进行施工。
这种方法可以减少对施工现场的干扰，降低施工成本，并且适用于特殊结构形式的钢结构桥梁。
（三）悬浮式施工方法悬浮式施工方法是指在桥梁两端分别搭建支撑结构，然后利用吊装设备将桥梁构件悬挂在支撑结构上进行组装的一种方法。
这种施工方法可以在一定程度上减少对水面的影响，适用于跨越河流、湖泊等水体的钢结构桥梁。
悬浮式施工方法还可以节约施工时间和成本。
总结回顾：在钢结构桥梁的施工中，预制装配式、自举式和悬浮式等施工方法各有其优势和适用范围。
选择合适的施工方法可以提高施工效率，降低施工成本，保证桥梁的施工质量。
随着技术的发展和施工经验的积累，钢结构桥梁的施工方法也在不断创新和完善，为建设更加安全、稳定和耐久的钢结构桥梁提供了有力支持。
个人观点：作为一名专业的桥梁工程师，我认为选择合适的施工方法对于钢结构桥梁的施工至关重要。
在实际工程中，我们需要根据具体的工程条件和要求，结合施工技术的发展和成熟度，合理选择施工方法，以确保桥梁工程的质量和进度。
我们还需要不断总结经验，开展施工方法的研究和创新，为钢结构桥梁的施工提供更加科学、高效的解决方案。
钢结构桥梁的施工技术与质量控制
钢结构桥梁的施工技术与质量控制钢结构桥梁是现代交通建设中常见的桥梁形式之一，具有优良的承载力、耐久性和短期施工周期等特点。
为了确保钢结构桥梁的施工质量，必须采取一系列的施工技术和质量控制措施。
本文将介绍钢结构桥梁的施工技术与质量控制的关键要点。
一、钢结构桥梁施工技术1. 基础施工钢结构桥梁的基础施工是确保桥梁稳定性和承载力的基础，包括基础设计、地基处理、基础施工等环节。
在施工过程中，需要进行地基勘察，根据地质条件确定合理的基础设计方案，合理选用基础材料，进行地基处理和基础施工。
2. 钢结构制作钢结构桥梁的制作是保证桥梁整体质量的关键环节，包括钢材采购、加工制作、焊接等过程。
在钢材采购时，需要选择质量可靠的供应商，确保钢材的质量符合要求。
在加工制作过程中，需要合理安排工序，严格控制尺寸偏差，确保制作的钢结构部件满足设计要求。
在焊接过程中，要选用合适的焊接方法和焊接材料，进行焊缝的质量检测，确保焊接接头的质量。
3. 桥梁安装钢结构桥梁的安装是将制作好的桥梁部件进行组装并安装到桥墩上的过程。
在安装过程中，需要严格按照设计要求进行桥梁部件的布置和连接，保证桥梁的结构完整性和稳定性。
同时，要注意合理使用吊装设备，确保安全施工，避免事故发生。
4. 桥面铺装桥面铺装是为了保护钢结构桥梁，并提供良好的行车或行人通行条件，减少车辆和行人对桥梁的磨损。
在桥面铺装过程中，需要选择合适的铺装材料，进行基层处理，施工过程中严格控制厚度和坡度，确保桥面的平整度和牢固性。
二、钢结构桥梁质量控制1. 质量管理体系建立健全的质量管理体系是保证施工质量的重要手段。
在钢结构桥梁施工过程中，应根据施工特点和质量要求，制定相应的施工组织设计和质量控制计划，明确各个环节的质量责任和控制要点。
2. 材料质量控制钢材作为钢结构桥梁的主要材料之一，其质量直接关系到桥梁的承载力和使用寿命。
因此，在材料采购过程中，需要进行严格的质量检验，确保钢材符合国家标准和设计要求。
钢结构桥梁
钢结构桥梁钢结构桥梁一、引言钢结构桥梁作为现代交通建设中不可或者缺的重要组成部份，具有强度高、稳定性好、使用寿命长等优点，在城市交通发展和公路建设中起着重要的作用。
本文档旨在为钢结构桥梁的设计、施工和维护提供最新最全的参考。
二、设计要求1. 桥梁类型：根据实际情况确定桥梁类型，包括悬索桥、斜拉桥、拱桥等；2. 荷载标准：根据当地规范确定桥梁所需荷载标准，包括静荷载和动荷载；3. 强度设计：确定桥梁的强度设计要求，包括抗弯能力、抗剪能力等；4. 经济性：在满足设计要求的前提下，尽可能提高桥梁的经济性。
三、桥梁主要构件设计1. 主梁设计：根据荷载和强度要求设计主梁，包括截面形状、尺寸、材料等；2. 支座设计：确定支座类型和参数，包括橡胶支座、球铰支座等；3. 桥墩设计：根据荷载和强度要求设计桥墩，包括类型、高度、宽度等；4. 桥面系设计：确定桥面系类型和构造，包括沥青混凝土、钢板混凝土等。
四、施工过程1. 桥台基础施工：包括基坑开挖、土方回填、混凝土浇筑等；2. 主梁制作与吊装：根据设计图纸制作主梁，然后使用起重机吊装安装在桥墩上；3. 支座安装：根据设计要求安装支座，确保桥梁的稳定性；4. 桥面系铺设：根据设计要求铺设桥面系，确保行车平稳。
五、维护与养护1. 桥梁定期巡查：定期巡查桥梁的完好状况，包括支座、桥墩等；2. 清理与防腐：定期清理桥梁表面，并进行防腐处理；3. 补修与加固：如发现桥梁存在破损或者滑移等问题，及时进行补修和加固。
六、本文档所涉及附件如下：1. 设计图纸：包括桥梁结构图、施工图等；2. 技术规范：包括钢结构桥梁设计规范、施工规范等；3. 维护记录表：记录桥梁维护与养护的情况。
七、本文档所涉及的法律名词及注释：1. 基坑开挖：指挖掘桥台基础所使用的工程机械作业；2. 沥青混凝土：一种通过加热和混合沥青和骨料而制成的道路铺装材料；3. 预制梁：指在工厂里制成的梁，在施工现场进行组装和安装。

《钢结构桥梁》课件
国外著名案例
金门大桥是美国旧金山的标志性景点，以其壮观的 悬索桥设计和钢结构构件而闻名全球。
结语
钢结构桥梁在城市建设和交通运输中发挥着重要的作用。未来，钢结构桥梁 将继续创新，提高安全性、可持续性和美观性。
设计标准
钢结构桥梁的设计需要遵循相关的国家和行业标准， 以确保结构的安全性和可靠性。
钢结构桥梁的制造
制造方法
钢结构桥梁的制造通常涉及材料预处理、构件制造、 焊接和表面处理等工艺。
质量控制
钢结构桥梁的制造过程需要进行严格的质量控制， 以确保构件的质量和耐久性。
钢结构桥梁的施工
1
安全施工
2
钢结构桥梁的施工需要遵守相关的安全 规范，确保工人的安全和减少事故风险。
《钢结构桥梁》PPT课件
钢结构桥梁是一种基于钢材制造的桥梁类型，具有重要的城市建设和交通运 输功能。本课件将介绍钢结构桥梁的设计、制造、施工、维护等方面的知识。
什么是钢结构桥梁?
钢结构桥梁是一种使用钢材构建的桥梁，具有高度的强度和稳定性。它们通 常采用刚性框架结构，能够承受重载和自然灾害。
钢结构桥梁的历史
2 快速建设
相比于其他桥梁类型，钢结构桥梁的制造和 安装速度更快，能够缩短工期。
3 灵活性
钢结构桥梁的设计具有较大的灵活性，可以 应对各种地形和交通需求。
4 持久性
钢结构桥梁能够长时间保持较好的性能和外 观，减少维护和修复成本。
钢结构桥梁的设计
设计过程
钢结构桥梁的设计包括概念设计、结构设计和详细 设计等阶段，需要考虑材料选择、荷载ห้องสมุดไป่ตู้析和安全 性。
钢结构在桥梁工程中的应用案例分享
钢结构在桥梁工程中的应用案例分享在现代桥梁工程中，钢结构的应用越来越受到青睐。
相比传统的混凝土结构，钢结构具有重量轻、施工周期短、抗震性能好等特点，因此在大跨度、特殊形状、山区等环境复杂的桥梁工程中得到广泛应用。
本文将分享几个具有代表性的钢结构桥梁工程案例，以便更好地展示钢结构在桥梁工程中的应用价值。
1. xx桥xx桥是一座跨越大湖的公路桥梁，总长度超过两公里，是当地城市重要的交通干线之一。
由于湖泊的地势特点，该桥需要跨越一片湖水，而湖区水深较大，变深较快，因此传统的混凝土桥梁难以适应。
为解决这一问题，工程设计师采用了钢结构桥梁设计方案。
该钢结构桥梁由两个主跨和若干短跨组成，主跨采用了特殊的钢箱梁结构，通过预制和拼装的方式完成梁体的制作。
由于钢材具有较高的强度和韧性，使得钢箱梁可以承受较大的水压力，保证桥梁的稳定性和安全性。
此外，钢结构还能够减少施工周期，提高了工程进度，大大节约了投资成本。
2. xx高速公路桥xx高速公路桥是一座位于山区的特大桥梁工程。
为了适应复杂的地形条件和保持山区自然景观的完整性，工程设计师决定采用了钢结构桥梁。
这座桥梁总长数公里，跨越了一条宽阔的山谷和一条急流。
为保证桥梁的抗震性能和承载能力，设计师采用了钢箱梁桥梁设计方案，同时在桥墩上方设置了钢丝绳索，以增加桥梁的稳定性和可靠性。
此外，为了适应山谷的地形条件，主跨采用了悬索桥的设计，通过大跨度的悬索钢缆支撑梁体，实现了桥梁的高度自由度和稳定性。
3. xx特大桥xx特大桥是一座跨越两个城市的河流的桥梁工程。
为了满足通行能力的需求，该桥梁的设计必须具有较大的跨度和承载能力。
为此，工程设计师选择使用了钢结构桥梁。
这座特大桥采用了创新的双层钢梁桥梁设计方案，通过上下两层钢梁的组合，实现了桥梁的大跨度和承载能力的提高。
同时，为了保证桥梁的稳定性，设计师还在桥梁两侧设置了多个钢塔，通过钢塔和悬索钢缆的组合，增加了桥梁的稳定性和抗风性能。
钢结构桥梁施工方案
钢结构桥梁施工方案一、引言钢结构桥梁作为一种重要的交通设施，是现代社会中不可或缺的部分。
它具有结构稳定、承载能力高、施工周期短等优点，因而被广泛应用于道路、铁路等各类交通工程当中。
本文将详细介绍钢结构桥梁的施工方案，重点讨论桥梁的施工流程、材料选用、工艺控制等方面内容。
二、施工流程钢结构桥梁的施工流程主要分为以下几个步骤：1. 基础施工钢结构桥梁的基础是保证桥梁稳定性的基础，基础施工的合理与否对整个工程的质量与安全具有决定性影响。
在基础施工过程中，需要进行桩基的钻探、灌注桩、地脚螺旋桩的安装等工作。
2. 钢梁制作与运输钢结构桥梁的核心构件是钢梁，钢梁制作的质量直接关系到桥梁的承载能力与使用寿命。
在制作过程中，需要精确测量、切割、焊接等工序，确保钢梁的尺寸与质量达到设计要求。
完成制作后，钢梁需要进行运输，注意保护钢梁的表面免受损害。
3. 梁座安装梁座的安装是将钢梁与桥墩牢固连接的重要环节。
在梁座安装过程中，需要使用专用的设备将钢梁吊装至预定位置，并按照设计要求进行调整与固定。
在安装过程中，需要保证梁座与桥墩的接触面光滑平整，以确保承载能力的传递。
4. 吊装与拼装吊装与拼装是将钢梁逐个安装在梁座上的关键步骤。
在吊装过程中，需要精确控制吊装设备的操作，以确保钢梁的安全。
在拼装过程中，需要精确测量、校正钢梁的位置和方位，保证各个构件的精确拼接，以确保整个钢结构桥梁的稳定性与整体性。
5. 荷载试验与验收在完成钢结构桥梁的搭建后，还需要进行荷载试验和验收。
荷载试验是为了验证桥梁的承载能力和疲劳性能，采用静荷载试验或动态荷载试验进行，根据试验结果评估桥梁的安全性和稳定性。
验收是为了确认钢结构桥梁的质量是否符合设计要求，经过验收合格后方可通行。
三、材料选用与工艺控制在钢结构桥梁的施工过程中，材料选用与工艺控制也是关键的环节之一。
1. 材料选用钢结构桥梁的主要材料包括钢梁、钢柱、钢板等。
在选材过程中，需要确保所选材料符合设计要求，并具有足够的强度、耐腐蚀性和耐久性。
大跨度钢结构桥梁的施工技术分析
大跨度钢结构桥梁的施工技术分析大跨度钢结构桥梁是一种现代化的桥梁结构，它具有跨度大、承载能力强、结构轻、施工周期短等特点，因此在现代化城市建设中得到了广泛的应用。
对于大跨度钢结构桥梁的施工技术，尤其需要综合考虑桥梁的设计、材料选择、施工方案以及施工管理等方面的因素，才能确保施工过程的顺利进行和工程质量的保证。
接下来，本文就对大跨度钢结构桥梁的施工技术进行深入分析。
一、大跨度钢结构桥梁的设计特点大跨度钢结构桥梁一般指的是跨度大于100米的桥梁工程。
相较于传统的混凝土桥梁结构，大跨度钢结构桥梁具有结构轻、自重小、延展性好，抗震性能高等特点。
大跨度钢结构桥梁还具有钢材可再利用、施工周期短、对环境影响小等优势。
大跨度钢结构桥梁逐渐成为了城市间主干道、高速公路等地重要的交通枢纽。
在大跨度钢结构桥梁的设计中，需要充分考虑桥梁所处的地质环境、气候条件、交通流量等因素，同时要保证桥梁的承载能力和受力性能。
设计中需要综合考虑桥梁的桥面铺装、桥墩结构、承台及基础等部分，确保整体结构的稳定性和安全性。
大跨度钢结构桥梁的主要材料包括钢材、混凝土、预应力钢丝等。
钢材是大跨度钢结构桥梁中最为重要的材料，其质量直接关系到桥梁的承载能力和使用寿命。
在材料选择上，需要考虑钢材的抗腐蚀性能、强度、韧性等指标，保证对桥梁的安全性和可靠性。
而对于混凝土，在大跨度钢结构桥梁中主要用于桥墩和承台等部分，其质量和强度也影响着整个桥梁工程的质量。
在材料的选择上需要考虑混凝土的配合比、强度等指标，以确保桥梁的使用寿命和安全性。
大跨度钢结构桥梁的施工方案需要根据具体的工程特点，包括跨度大小、环境条件、交通流量等因素综合考虑。
在工程的初期，需要进行详细的勘察和分析，以确定最佳的施工方案。
一般来说，大跨度钢结构桥梁的施工方案包括主桥施工和辅助构筑物的施工。
主桥施工包括桥梁梁体的制作和安装，这一部分的施工需要充分考虑桥梁的整体结构和受力性能，确保桥梁的安全性和稳定性。
大跨度钢结构桥梁的施工技术分析
大跨度钢结构桥梁的施工技术分析大跨度钢结构桥梁是指桥梁的跨度在100米以上的桥梁，主要包括悬索桥、斜拉桥、钢桁梁桥等类型。
这些桥梁具有结构复杂、施工难度大、技术要求高等特点，因此对施工技术有着严格的要求。
本文将针对大跨度钢结构桥梁的施工技术进行分析。
一、技术准备大跨度钢结构桥梁的施工需要进行充分的技术准备，包括工程测量、图纸设计、构件生产、施工设备的准备等。
需要进行桥梁的地质勘察和测量，确定准确的地形地貌和地下情况，为后续的施工提供数据支持。
施工方需要根据设计图纸进行施工方案的设计和技术准备，对每一个施工环节进行详细的计划和分析。
大跨度钢结构桥梁的构件需要进行预制和加工，因此需要提前确定好工厂加工的计划和工艺流程。
施工需要使用的设备也需要提前准备齐全，确保施工过程中的设备供给充足。
二、施工工艺1. 预应力施工技术大跨度钢结构桥梁一般采用预应力技术，即在桥梁结构中设置预应力件，通过预先施加压力，使得桥梁在使用中受到荷载时，能够得到一定的预应力，增加其承载能力和抗震能力。
预应力技术还可以减小桥梁的跨中挠度，提高桥梁的稳定性和安全性。
在施工过程中，预应力技术需要严格控制受力构件的预应力大小和施加的位置，确保其能够达到设计要求。
2. 钢结构的安装大跨度钢结构桥梁的施工过程中，钢梁的安装是其中的关键环节。
在进行钢梁的吊装和拼装过程中，需要严格控制吊装和拼装的顺序和方法，确保各个构件的准确安装和连接。
大跨度钢结构桥梁的钢梁一般较为庞大，需要专业的起重设备和吊装技术，以确保吊装过程的安全和稳定。
3. 防腐技术大跨度钢结构桥梁的施工过程需要对钢结构进行防腐处理，以提高其使用寿命和防止腐蚀损坏。
在进行防腐处理时，需要选择合适的防腐材料和技术，对钢结构进行表面处理和覆盖保护层，确保其在使用中能够长时间保持良好的使用状态。
三、安全措施大跨度钢结构桥梁的施工过程需要严格遵守国家的安全标准和规定，同时还需要根据工程情况和技术要求，制定详细的安全预案和施工方案。
钢结构桥梁设计
钢结构桥梁设计随着交通运输的不断发展和城市化进程的加快，钢结构桥梁作为重要的交通基础设施之一，承担着极其重要的作用。
钢结构桥梁设计的准确性和合理性直接关系到桥梁的使用寿命和安全性能。
本文将从桥梁设计的整体流程、设计原则、设计要素以及设计分析等方面，详细探讨钢结构桥梁设计的重要性和相关技术要点。
一、桥梁设计的整体流程钢结构桥梁设计的整体流程可以分为以下几个主要步骤：1. 方案设计：根据桥梁的功能和使用需求，确定最佳的设计方案。
该步骤包括桥梁类型选择、跨度确定、形式布置等。
2. 结构分析：根据确定的设计方案，进行结构计算和分析。
通过有限元分析等方法，对桥梁的受力性能进行分析，确定结构的稳定性和承载能力。
3. 材料选择：选择合适的材料用于桥梁的建设，其中钢材是钢结构桥梁常用的材料之一。
在材料选择中，需要考虑材料的强度、耐久性、可焊性等因素。
4. 设计计算：根据桥梁的受力计算要求，对各个部位进行计算，确定合适的截面尺寸和构造形式。
设计计算包括静力分析、动力分析、疲劳强度计算等。
5. 施工方案：根据设计结果，编制施工方案。
施工方案需要综合考虑施工工艺、施工方法以及施工材料等因素。
二、设计原则和要素钢结构桥梁设计应遵循一些基本原则和要素，以确保桥梁的稳定性和安全性。
1. 强度原则：桥梁的受力性能是设计中最基本和最重要的问题之一。
设计中必须满足强度要求，包括抗弯强度、抗压强度、抗剪强度等。
2. 稳定性原则：桥梁在使用过程中必须保持良好的稳定性。
稳定性原则包括横向稳定和纵向稳定两个方面，分别对应桥梁的横向和纵向受力性能。
3. 建造性原则：钢结构桥梁在施工过程中必须具备一定的建造性。
即设计应尽量简化和标准化，同时考虑施工的可行性和经济性。
4. 经济性原则：设计中应尽量追求经济性，即在满足功能和安全性要求的前提下，尽量减少材料和成本的投入。
三、设计分析和技术要点钢结构桥梁的设计分析过程中，需要注意以下几个关键技术要点：1. 桥梁静力分析：对桥梁的静态受力特性进行分析。
