Enraf伺服液位计的测量原理及应用黄红星【摘要】介绍了Enraf（恩拉福）伺服液位计的结构特点，分析了其工作原理和液位测量过程，通过总结十年来在洛阳石化油品储罐上的应用情况和维护经验，提出了在设计、安装和维护等方面需要注意的事项。
【期刊名称】《河南化工》【年(卷),期】2011(000)015【总页数】3页(P58-60)【关键词】测量过程;结构特点;力传感器;导向管;浮子【作者】黄红星【作者单位】洛阳三隆安装检修有限公司,河南洛阳471012【正文语种】中文【中图分类】TE971 前言液位是油品储罐最重要的仪表参数之一，通过对液位的测量和监控，可以掌握物料进出情况，科学、合理的进行储运生产调度和管理，并避免作业中将罐抽空或冒罐等事故的发生，保证安全生产。
随着油品罐区自动化管理系统的实施，大型油品储罐必须使用具有较高精度和远程通讯功能的液位测量仪表，实现液位的不间断的实时集中监控。
Enraf（恩拉福）公司是世界上历史最悠久的专门制造液位计的著名公司，其伺服液位计的精度能达到±0.7mm，取得了国际和中国的防爆认证及计量认证，被誉为“油罐计量领域的专家”，在世界各地有许多成功的应用，洛阳石化选用的854ATG/XTG型伺服液位计是其成熟产品，目前为止，已经在36座储罐上得到了应用，占储罐液位计总数的四分之一，本文旨在介绍其结构特点和液位测量的工作原理，结合实际应用情况，总结使用和维护经验，提出在设计、安装和维护等方面的注意事项，以便充分发挥Enraf伺服液位计安全可靠、测量准确的优点，确保安全生产。
2 Enraf伺服液位计的结构特点和工作原理2.1 结构特点Enraf伺服液位计是由微处理器控制的智能化仪表，属于接触型浮子液位计。
在结构上由线鼓室、电子部分室和接线端子室三个相互独立的腔体组成，并利用线鼓罩将线鼓室和电子部分室完全隔开，从结构上保证了隔爆安全。
线鼓室包含由浮子、测量钢丝、测量磁鼓组成的测量机构，浮子通过缠绕在精密加工过的线鼓上的测量钢丝被悬挂在仪表外壳内，线鼓室密切接触介质。
enraf伺服液位计调试培训手册

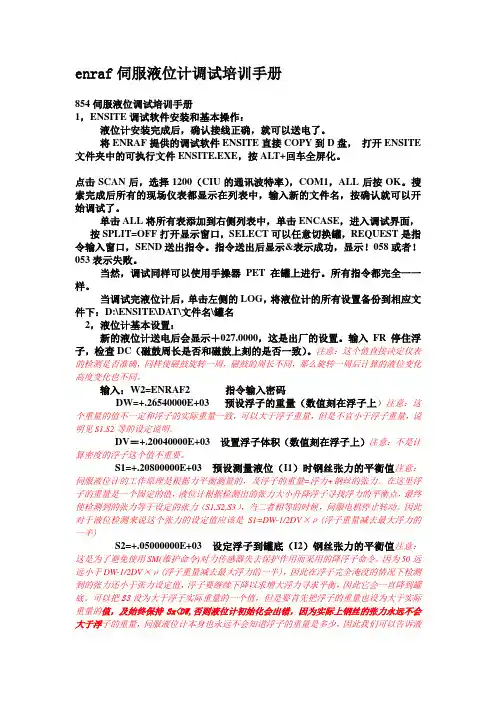

enraf伺服液位计调试培训手册854伺服液位调试培训手册1，ENSITE调试软件安装和基本操作：液位计安装完成后，确认接线正确，就可以送电了。
将ENRAF提供的调试软件ENSITE直接COPY到D盘，打开ENSITE 文件夹中的可执行文件ENSITE.EXE，按ALT+回车全屏化。
点击SCAN后，选择1200（CIU的通讯波特率），COM1，ALL后按OK。
搜索完成后所有的现场仪表都显示在列表中，输入新的文件名，按确认就可以开始调试了。
单击ALL将所有表添加到右侧列表中，单击ENCASE，进入调试界面，按SPLIT=OFF打开显示窗口，SELECT可以任意切换罐，REQUEST是指令输入窗口，SEND送出指令。
指令送出后显示&表示成功，显示！058或者！053表示失败。
当然，调试同样可以使用手操器PET 在罐上进行。
所有指令都完全一一样。
当调试完液位计后，单击左侧的LOG，将液位计的所有设置备份到相应文件下：D:\ENSITE\DAT\文件名\罐名2，液位计基本设置：新的液位计送电后会显示＋027.0000，这是出厂的设置。
输入FR停住浮子，检查DC（磁鼓周长是否和磁鼓上刻的是否一致）。
注意：这个值直接决定仪表的检测是否准确，同样使磁鼓旋转一周，磁鼓的周长不同，那么旋转一周后计算的液位变化高度变化也不同。
输入：W2=ENRAF2 指令输入密码DW=+.26540000E+03 预设浮子的重量（数值刻在浮子上）注意：这个重量的值不一定和浮子的实际重量一致，可以大于浮子重量，但是不宜小于浮子重量，说明见S1,S2等的设定说明。
DV＝+.20040000E+03 设置浮子体积（数值刻在浮子上）注意：不是计算密度的浮子这个值不重要。
S1=+.20800000E+03 预设测量液位（I1）时钢丝张力的平衡值注意：伺服液位计的工作原理是根据力平衡测量的，及浮子的重量=浮力+钢丝的张力。
在这里浮子的重量是一个固定的值，液位计根据检测出的张力大小升降浮子寻找浮力的平衡点，最终使检测到的张力等于设定的张力（S1,S2,S3），当二者相等的时候，伺服电机停止转动。
enraf伺服液位计
enraf伺服液位计enraf 伺服液位计enraf, 液位计, 伺服恩拉福854ATG伺服液位计在石化产品储罐上的应用前言：恩拉福公司的伺服液位计是进入中国较早的高精度液位检测仪表，在客户的使用中得到好评。
在中原乙烯的一期工程原料产品罐区的建设中使用了35台854ATG伺服液位计，虽然中间出现过一些问题，但总的来说对这些伺服液位计的评价远远高于其它品牌的液位计。
由于采用了特殊的测量原理，所以在仪表对大高度测量，以及界面和密度的检测上有其它种类仪表不能比拟的良好性能。
通过多年的使用，现在就使用中应该注意的事项和一些问题的处理过程同大家进行一下交流。
测量的基本原理伺服液位计的测量原理如图所示：由力传感器检测浮子上浮力的变化。
浮子由缠绕在带有槽的测量磁鼓上的结实柔软的测量钢丝吊着。
磁鼓通过磁耦合与步进马达相连接。
浮子的实际重量由力传感器来测量。
力传感器测得的浮子重量与预先设定的浮子重量比较。
如果测量值和设定值之间存在偏差，先进的软件控制模块就会调整步进马达的位置，使浮子向下或向上移动，最终在力达到平衡的时候伺服电机停止转动。
1.1.1 液位测量产品液位的变化引起浮子浸没深度的变化，浮子所受的浮力同时也变化，浮力的变化被力传感器检测到。
测量值和设定值之间的的偏差引起步进马达位置的变化，升高和降低浮子的位置，直到测量值和设定值相等为止。
为了避免振动，软件还可以调整滞后作用和积分时间。
这样可以得到比较稳定和精确的平均液位。
步进马达每旋转一周大约使浮子上下移动10mm。
每旋转一周被分成200步，因此每步相当于0.05mm。
这直接决定了马达的分辨率。
同时不停地检测步进马达的位置。
这是通过安装在马达轴上的独特的码盘来实现的。
1.1.2 两种产品间的界面测量两种产品间的界面是通过向液位计发命令来实现的。
当你的设定点（一个浮子减浮力的一部分的值）等于浮子在两种液体受到的浮力的平均值的重量的时候，仪表就可以检测界面的位置。
19种液位计工作原理和安装调试注意事项
19种液位计工作原理和安装调试注意事项液位计是用于测量液体或粉体容器中的液位高度的仪器设备。
液位计广泛应用于各种工业领域，如化工、石油、食品、制药等。
不同类型的液位计有不同的工作原理和安装调试注意事项。
下面将介绍19种液位计的工作原理和安装调试注意事项。
1.浮球液位计：工作原理是利用浮球在液体中上下浮动，通过连杆传动转换成液位信号。
安装时要确保浮球自由浮动，不受搅拌等外力干扰。
2.浮子液位计：通过浮子的上下移动来检测液位高度。
安装时要避免浮子卡住或受阻。
3.漏斗液位计：通过压力差测量液位高度，适用于粘稠液体。
安装时要注意保持管道畅通，避免堵塞。
4.振荡液位计：通过探针的振动频率变化检测液位高度。
安装时要避免外部振动干扰。
5.磁力液位计：通过磁力感应原理检测液位高度。
安装时要避免磁场干扰。
6.迫冲式液位计：通过气动原理检测液位高度。
安装时要确保气压稳定，避免波动。
7.电容液位计：通过电容原理检测液位高度。
安装时要确保电极清洁，避免污染。
8.超声波液位计：通过超声波测距原理检测液位高度。
安装时要确保传感器对准液位。
9.激光液位计：通过激光测距原理检测液位高度。
安装时要注意避免射线干扰。
10.旋盖液位计：通过旋盖连接传感器检测液位高度。
安装时要确保旋盖顺畅工作。
11.红外液位计：通过红外线测距原理检测液位高度。
安装时要避免干扰光源。
12.阻挡式液位计：通过物体阻挡检测液位高度。
安装时要确保阻挡器件顺利工作。
13.震荡棒液位计：通过震荡传感器检测液位高度。
安装时要确保震荡频率稳定。
14.视窗液位计：通过透明视窗观测液位高度。
安装时要确保视窗清洁。
15.摆盘液位计：通过摆动传感器检测液位高度。
安装时要确保摆盘运作正常。
16.漂流液位计：通过浮标漂浮高度检测液位高度。
安装时要确保漂浮器顺畅上下移动。
17.导波雷达液位计：通过雷达波测距原理检测液位高度。
安装时要确保天线对准液位。
18.气泡管液位计：通过气泡上升速度监测液位高度。
液位检测仪表的安装注意事项有哪些内容
液位检测仪表的安装注意事项液位检测仪表在现代工业生产中扮演着重要的角色，它能够帮助工程师监测和控制液体的水平，确保生产过程的稳定和安全。
然而，为了确保液位检测仪表的正常运行和准确性，其安装过程中需要特别的注意和细致的操作。
本文将详细介绍液位检测仪表的安装注意事项，以便工程师们在安装过程中能够避免常见的问题，提高工作效率和安全性。
一、选择安装位置1.1. 考虑液体的性质在选择安装位置时，需要考虑液体的性质，例如是否具有腐蚀性、黏性或易燃性。
根据液体的特性选择合适的安装材料和防护措施，以确保液位检测仪表能够长期稳定地工作。
1.2. 确保安装位置平稳安装位置应该选择在平稳的地面或设备上，避免受到震动和振动的影响，影响液位检测仪表的准确性。
还需要考虑安装位置是否容易维护和清洁，以方便后续的维护和保养工作。
二、安装材料和工具准备2.1. 选择合适的安装材料根据液体的性质和安装环境选择合适的安装材料，例如密封胶、防水胶、耐腐蚀材料等，以确保安装的稳固和密封。
2.2. 使用专业工具在进行液位检测仪表的安装过程中，需要使用专业的安装工具，例如扳手、螺丝刀、橡胶锤等，确保安装环节的准确和可靠。
三、安装过程中的注意事项3.1. 严格按照安装说明进行操作在进行液位检测仪表的安装过程中，需要仔细阅读和理解安装说明书，严格按照要求进行操作，避免因操作不当而导致的安装问题。
3.2. 保持安装环境清洁在安装过程中，需要确保安装环境的清洁，避免杂物或尘土进入液位检测仪表，影响其正常工作和寿命。
3.3. 注意接线和防水在进行液位检测仪表的接线和连接过程中，需要特别注意防水措施，选择合适的接线端子和密封件，避免因进水而导致的故障问题。
3.4. 进行安装后的检查在完成液位检测仪表的安装后，需要对安装部位进行全面的检查，确保安装牢固和无漏水现象，保证液位检测仪表的正常运行。
四、安装后的调试和测试4.1. 进行电气连接的调试在完成液位检测仪表的安装后，需要进行电气连接的调试，确保接线正确、稳定，并进行相关测试，验证仪表的准确性。
Honeywell Enraf 854XTG伺服液位计在成品油储罐上的应用

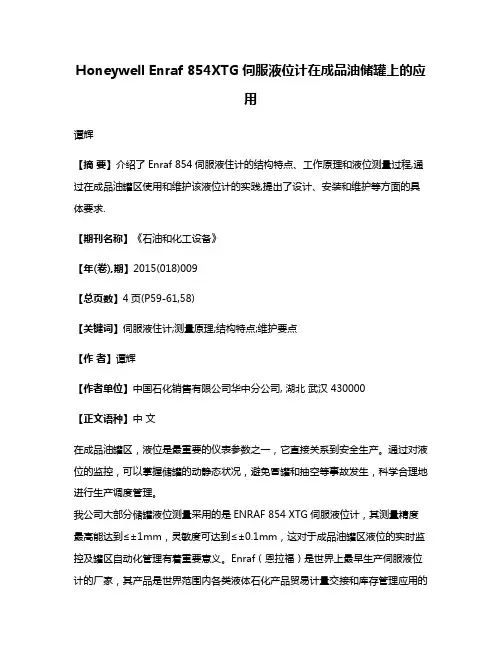

Honeywell Enraf 854XTG伺服液位计在成品油储罐上的应用谭辉【摘要】介绍了Enraf 854伺服液住计的结构特点、工作原理和液位测量过程,通过在成品油罐区使用和维护该液位计的实践,提出了设计、安装和维护等方面的具体要求.【期刊名称】《石油和化工设备》【年(卷),期】2015(018)009【总页数】4页(P59-61,58)【关键词】伺服液住计;测量原理;结构特点;维护要点【作者】谭辉【作者单位】中国石化销售有限公司华中分公司, 湖北武汉 430000【正文语种】中文在成品油罐区，液位是最重要的仪表参数之一，它直接关系到安全生产。

通过对液位的监控，可以掌握储罐的动静态状况，避免冒罐和抽空等事故发生，科学合理地进行生产调度管理。
我公司大部分储罐液位测量采用的是ENRAF 854 XTG伺服液位计，其测量精度最高能达到≤±1mm，灵敏度可达到≤±0.1mm，这对于成品油罐区液位的实时监控及罐区自动化管理有着重要意义。
Enraf（恩拉福）是世界上最早生产伺服液位计的厂家，其产品是世界范围内各类液体石化产品贸易计量交接和库存管理应用的最佳选择。
本文主要介绍Enraf 854液位计的结构特点和工作原理，总结实际工作中遇到的问题和维护经验，提出设计、安装和维护等方面的注意措施，以便充分发挥Enraf 854伺服液位计的优点，确保罐区生产安全、平稳。
1.1 伺服液位计的结构特点Enraf 854伺服液位计是一种高精度、高可靠性、集多种测量功能为一体的计量交接级自动储罐液位计，具有完善的自诊断功能，便于维护人员进行故障判断和处理，854系列伺服液位计完全按照美国石油协会(API)和国际法制计量组织(OIML)的标准进行设计和制造，取得了包括中国在内的世界主要国家的贸易交接计量认证和安全防爆认证，854系列伺服液位计采用多功能模块化结构，可以接入多点平均温度和HART协议的压力信号，用户可以使用Enraf公司的便携终端(PET)通过红外线接口与液位计连接，很容易地对液位计进行调试和组态。
雷达液位计ENRAF天线安装说明
安装法兰（Adapter Plate ）在安装适用于大气压力和中等压力的罐隔离器之前，请准备好安装法兰。
自由空间（Free Space ）: F08, T06, 和W06天线所使用的安装法兰（不随货提供）：法兰规格 D K d螺栓孔数a 天线类型 6", 150 lbs 279.4 241.3 22.2 8 20 T06 8", 150 lbs 342.9 298.4 22.2 8 50 F08, T06 10", 150 lbs 406.4 361.9 25.4 12 70 F08, T06, W06 12", 150 lbs 482.6431.825.41295F08, T06, W06导向管（Stilling Well ） : S06-S12天线所使用的安装法兰（不随货提供）：Thickness: 10 ≤ T ≤ 30Flange DK d N(number ofholes)Antennatype4”, 150lbs 228.6 190.5 19.05 8 F08 6", 150 lbs 279.4 241.3 22.2 8 S06, F06 8", 150 lbs 342.9 298.4 22.2 8 S08 10", 150 lbs 406.4 361.9 25.4 12 S10 12", 150 lbs482.6431.825.412S12可以使用任何厚度在10mm 到30mm （3/8”到13/6”）的板材，同样的，请准备好另一侧的法兰。
安装法兰上的螺栓孔必须和过程连接法兰的螺栓孔保持一致。
从安全角度考虑，安装法兰的下面围绕罐隔离器孔直径100mm 之内的金属加工光洁度应该达到20um ，对于非常压应用，为了保证有足够的密封能力，该区域的光洁度应该达到1.6um 。
罐隔离器平面天线的罐隔离器已经固定在天线上了。
导向管安装指南
导向管安装指南导向管在工业和建筑领域中扮演着重要角色。
它们用来引导管道或管线在特定方向上移动，并确保其稳定性和安全性。
本文将提供导向管安装的详细步骤和注意事项。
第一步：准备工作在进行导向管安装之前，需要进行准备工作。
首先，确认所需的导向管数量，并检查其质量和尺寸是否与项目要求相符。
同时，确保安装区域的清洁和平整。
第二步：确定安装位置在安装导向管之前，需要确定其准确的安装位置。
这通常由设计图纸或工程师确定。
在确定位置时，应考虑到管道或管线的特定要求以及任何现有设施的限制。
第三步：安装支架在安装导向管之前，需要先安装支架。
支架的目的是提供额外的支撑和稳定性。
根据需求，在支架上安装适当数量和类型的固定装置，确保其紧固牢固。
第四步：安装导向管一旦支架安装好，可以开始安装导向管。
将导向管放置在支架上，并使用螺栓或其他固定装置将其稳固地固定在支架上。
确保导向管与管道或管线对齐，并确保其位置正确。
根据需要，在导向管与支架之间使用适当的垫片或填充物，以确保紧密连接和稳定性。
第五步：定位导向管安装导向管后，需要根据设计要求来定位它们。
这可以通过使用测量工具和水平仪来实现。
确保导向管垂直安装，并按照设计要求进行精确定位。
第六步：固定导向管一旦导向管被正确定位，需要使用螺栓或其他固定装置将其固定在支架上。
确保螺栓紧固牢固，以确保导向管的稳定性和安全性。
第七步：测试和验收安装完成后，进行必要的测试和验收程序。
这包括检查导向管的质量和固定性能，以确保其符合要求。
如果发现任何问题或缺陷，应及时进行修复或更换。
注意事项：1. 在安装导向管之前，确保工作区域安全，并采取必要的安全措施，如佩戴个人防护装备和遵守相关法规。
2. 确保选择正确的导向管材料和尺寸，以满足特定的工程要求。
3. 在安装导向管时，遵循制造商的说明和建议。
4. 定期检查导向管的固定性能，并根据需要进行维护和保养。
5. 只有具备相关经验和技能的人员才能进行导向管的安装和维护。
液位开关安装步骤说明书
液位开关安装步骤说明书一、概述液位开关是一种用于检测液体高低水平的仪器设备，广泛应用于各种液体容器的液位监控和控制。
为了确保液位开关能够正确安装和操作，本文将详细介绍液位开关的安装步骤，并提供相关的注意事项和技术要求。
二、安装前的准备工作1. 确认液位开关的规格和型号，并核对相应技术资料，以便了解安装要求和技术参数。
2. 检查液位开关的外观和配件，确保没有损坏或缺陷。
3. 准备安装所需的工具和材料，包括螺丝刀、扳手、密封材料等。
三、液位开关安装步骤1. 确定安装位置：根据实际需要和安装要求，在液体容器上选择合适的位置进行安装。
同时，确保安装位置平坦、牢固，并有足够的空间容纳液位开关。
2. 清洁安装位置：使用清洁剂或干净的布将安装位置进行彻底清洁，确保表面没有灰尘、油脂等杂物，以便保证安装质量。
3. 安装支架：根据液位开关的型号和安装要求，将支架（如果有）安装在已经清洁的位置上。
支架应牢固并能够固定液位开关。
4. 安装液位开关：将液位开关放置在安装位置上，并用螺丝固定在支架上或直接固定在容器上。
固定时应注意力度适中，避免损坏液位开关或容器。
5. 连接电缆：根据液位开关的接线要求，将电缆与液位开关正确连接。
确保连接牢固，避免电缆松动或接触不良导致故障。
6. 密封处理：为防止液体泄漏或渗入液位开关，应在连接接口处进行密封处理。
可使用适当的密封材料或胶水进行密封，确保接口处完全密封。
7. 调试测试：完成安装后，进行液位开关的调试测试。
确保液位开关能够正常工作并准确地反映液位的高低变化。
四、注意事项1. 在安装过程中，注意保护液位开关的外壳和连接接口，避免碰撞或损坏。
2. 根据液体特性选择合适的液位开关型号，并确保其能够适应液体的温度、压力等工况参数。
3. 使用适当的工具和力度进行液位开关的安装和固定，避免过度拧紧或松动导致损坏。
4. 在进行电缆连接时，确保电源处于断开状态，避免触电或电器设备受损。
5. 如需进行定期维护或更换液位开关，应按照相应的维护手册或操作说明进行操作，确保正确和安全。
磁性液位计的相关安装介绍
磁性液位计的相关安装介绍磁性液位计是一种常用的测量液位的设备，可以应用于化工、制药、食品、造纸等行业。
本文将介绍磁性液位计的相关安装方法和注意事项。
安装前准备工作在安装磁性液位计之前，需要先进行几项准备工作。
选择合适的位置首先需要选择合适的安装位置。
在选择安装位置时，需要考虑以下几个方面：1.液体的物理性质：液体的密度、黏度等物理性质会影响液位计的工作，因此需要根据液体的物理性质选择合适的安装位置。
2.环境条件：液位计需要在适宜的环境条件下工作，因此需要考虑安装位置的温度、湿度等环境条件。
3.安全性：安装位置需要满足安全性要求，不能将液位计安装在易爆、易燃的位置。
确定液位计的安装方式磁性液位计可以分为侧装式和顶装式两种安装方式。
侧装式适用于直立式容器，顶装式适用于水平式容器。
在安装前根据容器类型选择合适的安装方式。
准备工具和材料安装磁性液位计需要使用一些工具和材料，主要包括：1.扳手、扭力扳手等工具用于拆装液位计；2.直尺、手电钻等工具用于进行测量、打孔等操作；3.密封垫片、密封胶等材料用于保证安装的密封性。
安装步骤安装侧装式磁性液位计步骤一：测量容器的高度使用直尺等工具测量容器的高度，在容器的两侧各测量一次，并取平均值。
步骤二：安装液位计1.将液位计的定位器安装在容器上，使用手电钻等工具将螺钉拧紧。
2.将磁性液位计放入定位器中，使用扭力扳手按照规定的扭矩拧紧螺钉。
3.连接电缆、导管和调节装置等配套设备。
步骤三：调节液位计1.开始调节前，需要先打开自动校准功能，让液位计自动校准。
2.调节液位计的灵敏度和量程，在达到预设值时进行校准，确认液位计的准确性。
3.液位计校准完成后，关闭自动校准功能。
安装顶装式磁性液位计步骤一：测量容器内壁的厚度使用直尺等工具测量容器内壁的厚度，以便进行钻孔时避免出现问题。
步骤二：打孔使用手电钻等工具在容器的顶部打孔，并使用密封垫片和密封胶等材料保证孔的密封性。
步骤三：安装液位计1.将磁性液位计放入安装底座中，并按照规定的方式固定。
伺服液位计操作规程
伺服液位计操作规程说明：在进行伺服液位计标定时，自动化监控软件界面的10具20000m3油罐数据信息停止采集，不作为实际数据显示。
Enraf伺服液位计各功能操作步骤注：在进行伺服液位计操作之前，需要进行以下接线：1．将控制柜内蓝色CM-CIU模块的（R）+Vs线拆下（如右图，右侧数起第二根红色线），不要与任何物体接触，此时此模块无红色数字显示；2．将计算机后面的９针串口接头连接好。
只有保证以上接线完全正确时才能进行下面的操作。
蓝色CM-CIU模块一、Ensite软件使用：（ENSITE 要拷贝到D盘根目录下，并设置COM1口的通讯端口1200，7，ODD(奇)，停止位为1，流量控制无）1．双击Ensite；2．单击setup，选择BAUDRATE为1200，PORT为COM1，然后点击SA VE；3．单击scan，选择BAUDRA TE为1200，PORT为COM1，CIU ADDRESS为ALL，点击OK,.等到扫描结束，保存扫描到的仪表，并输入文件名；4．单击ALL（添加所有的仪表）；5．单击ENCASE进入调试界面6．单击SPLIT=OFF，变成SPLIT=ON（作用：分屏显示）；7．用SELECT选择所要调试的仪表。
二、标定液位1．在REQUEST下的输入框中输入I1，直到浮子找到液位为止，界面显示I NN为找到，如果显示！！！为没有找到；2．继续输入W2=ENRAF2，然后按下回车键；3．输入RL=+***.****（此值为手工检尺数值），再按下回车键；4．再输入AR（表示接受此液位为当前参考液位）；5．液位标定完成。
6．此时液位计会重新启动，仪表指示执行I1，直到找到液位。
确认此时的液位计值与手工检尺值保持一致(差别在+_1毫米之内即可)。
如果显示值和手工检查值不一致，重复上面1,2,3,4,5的操作，直到手工检尺和仪表显示值一致。
三、标定油水界面特别注意：在标定水位之前，液位已经准确的标定完毕。
恩拉福伺服液位计安装手册XTG_Rev1[1].8 - 带780 SmartLink
![恩拉福伺服液位计安装手册XTG_Rev1[1].8 - 带780 SmartLink](https://img.taocdn.com/s3/m/b1c7ea34a32d7375a41780ed.png)
稳液管安装要求： 1．稳 液 管 必 须 竖
直，偏心度不超 过 3mm。否则液 位计可能无法正 常工作。 2．稳 液 管 必 须 笔 直，如果是用多 节钢管焊接构 成，则不得存在 变径和弯曲。焊 接必须使用套 焊。整个导向管 在罐底的投影必 须是与管径一致 且无变形的正 圆! 3．稳液管内部必须 光滑没有毛刺， 焊缝必须清除干 净；开孔后必须 将毛刺清除干 净。
注意 在打开电气室和其他所有盖子之前，应解
除所有固定盖子的装置： ‘B’: 固定端子室盖子的装置； ‘A’: 固定电气部分盖子的装置。
图6
Page 14
恩拉福液位产品安装及使用手册
. 2.4.1. 准备液位计的电气安装 检查电源选择器选择的电压与 854XTG 标签以及现场所提供的电压是否一致。 854 XTG的电源电压是110, 130, 220 or 240 Vac. 电源功率 25 VA; 频率: 50 - 60 Hz. Imax = 2 A 电压变化范围允许 +10 % 到 -20 %
Page 4
导向管底部安装结构，如果用户需要在导向管内进行 人工投尺，则可以在导向管底部安装投尺板，喇叭口 的功能是为了防止浮子卡在缺口内。
恩拉福液位产品安装及使用手册
. 导向管加工照片：
导向管的对接需要放置在一根工字槽钢上进行焊接，只有这样才能保证焊接出来的管子竖 直，也可以将两根 9 米长的管子固定在一起，将待焊接的管子放置在两根固定的管子上焊接。
注意：220～交流电源线只能由如图右侧的 非本安电缆入口进入
图7 2.4.2. 非本安连接
电源电缆
:
Enraf 现场总线路:
必须能够满足854 XTG 的电源功率， 并且允许在危 险场合使用。 建议使用一根双绞屏蔽电缆。Rmax = 200 Ω/ line;
enraf 伺服液位计
enraf 伺服液位计enraf, 液位计, 伺服恩拉福854ATG伺服液位计在石化产品储罐上的应用前言：恩拉福公司的伺服液位计是进入中国较早的高精度液位检测仪表，在客户的使用中得到好评。
在中原乙烯的一期工程原料产品罐区的建设中使用了35台854ATG伺服液位计，虽然中间出现过一些问题，但总的来说对这些伺服液位计的评价远远高于其它品牌的液位计。
由于采用了特殊的测量原理，所以在仪表对大高度测量，以及界面和密度的检测上有其它种类仪表不能比拟的良好性能。
通过多年的使用，现在就使用中应该注意的事项和一些问题的处理过程同大家进行一下交流。
测量的基本原理伺服液位计的测量原理如图所示：由力传感器检测浮子上浮力的变化。
浮子由缠绕在带有槽的测量磁鼓上的结实柔软的测量钢丝吊着。
磁鼓通过磁耦合与步进马达相连接。
浮子的实际重量由力传感器来测量。
力传感器测得的浮子重量与预先设定的浮子重量比较。
如果测量值和设定值之间存在偏差，先进的软件控制模块就会调整步进马达的位置，使浮子向下或向上移动，最终在力达到平衡的时候伺服电机停止转动。
1.1.1 液位测量产品液位的变化引起浮子浸没深度的变化，浮子所受的浮力同时也变化，浮力的变化被力传感器检测到。
测量值和设定值之间的的偏差引起步进马达位置的变化，升高和降低浮子的位置，直到测量值和设定值相等为止。
为了避免振动，软件还可以调整滞后作用和积分时间。
这样可以得到比较稳定和精确的平均液位。
步进马达每旋转一周大约使浮子上下移动10mm。
每旋转一周被分成200步，因此每步相当于0.05mm。
这直接决定了马达的分辨率。
同时不停地检测步进马达的位置。
这是通过安装在马达轴上的独特的码盘来实现的。
1.1.2 两种产品间的界面测量两种产品间的界面是通过向液位计发命令来实现的。
当你的设定点（一个浮子减浮力的一部分的值）等于浮子在两种液体受到的浮力的平均值的重量的时候，仪表就可以检测界面的位置。
在这一点上要优于浮筒和差压（浮筒和差压受温度压力以及组分的干扰影响误差很大）。
液位开关的安装调试注意事项
液位开关的安装调试注意事项液位开关适用于水塔、水池、高层建筑水箱、膨胀水箱、排水坑、化工池、储罐等大气或压力容器的液位测量，以及污水和高粘度液体的液位测量。
已纳入工厂常用电气设备手册。
是国内理想的液位测量仪器。
与其他信号机相比，它具有以下优点：该产品完全克服了易失效、滑轮浮球型易受潮腐烂、电容、电感、超声波电路复杂易失效的缺点。
关键部件干簧管引进日本设备生产，开断能力大（可选≌ 22V 5a），性能可靠，使用寿命长，规格型号齐全，适用于各种工况和安装方式，投资少、安装快、安装高度和维护方便，灵活的安装方法，包括容器内部、外部和顶部。
安装在容器外部的信号器、传感器和外套管由不锈钢和高硼硅酸盐玻璃制成。
高硼硅酸盐玻璃除氢氟酸、纯碱、热磷酸外，还能抵抗酸、碱、盐的腐蚀，其突变温差可达180℃。
它不仅可以就地显示容器的液位，还可以远程传输信号。
安装调试注意事项：1.对于液位开关和传感器的安装，请根据详细的应用现场和说明书2.安装时，液位开关的限位低于容器的液流口，否则当液体到达液流口时，液位会不断下降，使浮子无法浮到液位，使液位开关不能恢复信号而工作3.当用户订购的液位开关和传感器与现场要求不一致时，要求电气专业停止调整。
其他工作人员不得在探测管外拔出管线或移动浮子限位卡，以免收到信号或保护管内元件。
调整时，应根据实际需要对管线进行改造后放入管内，用万用表测量通断情况，并将限位卡的标识限制在高低位置。
为避免临时操作后磁钢退磁，触点应移离限位卡10mm。
不要随意设置限位卡，使浮子无法就位并驱动干簧片，导致液位开关4.分段连接的液位开关，连接处的接头螺纹应用原料带包裹，并用重型卡箍紧固，严防被测液体漏入管道，造成泄漏和短路，从而保护液位开关，严重危及生命5.当n级液位开关检测管长度大于2.5m时，下端应与容器底部或侧壁流动牢固，防止液体冲击，使浮子自由滑动6.W型液位开关下的真实接收器与容器之间的开口应焊接牢固，阀门应疏通。
Enraf伺服液位计在球罐上的应用
Enraf伺服液位计在球罐上的应用作者：崔英超李军来源：《科技资讯》 2013年第17期①作者简介：崔英超（1977-），女，大学本科，河南中聚天冠低碳科技有限公司，研究方向：自动化仪表及工控系统维护。
李军（1982-），男，大学本科，河南天冠生物股份有限公司，研究方向：自动化仪表及工控系统维护。
崔英超1 李军2（1.河南中聚天冠低碳科技有限公司河南南阳 473000； 2.河南天冠生物股份有限公司河南南阳 473000）摘要：介绍Enraf（恩拉福）伺服液位计的结构特点，分析其结构特点及测量原理，结合本产品在球罐上的应用，分析常用故障及处理方法。
关键词：伺服液位计测量原理应用分析中图分类号：TE977 文献标识码:A文章编号:1672-3791(2013)06(b)-0000-00本项目原料球罐区的储存介质是环氧丙烷（PO）和低温二氧化碳（CO2），由于其特殊的理化特性，液位作为原料球罐最重要的仪表参数之一，必须使用高精度、高可靠性且兼有远程通讯能力的测量仪表来实现对液位的实时监控，而Enraf伺服液位计在同类产品中更能完美地诠释以上要求。
Enraf公司是全球著名的专业生产伺服液位计的厂家，历史悠久，产品测量精准，取得了包括中国在内的世界主要国家贸易交接计量认证和安全防爆认证，特别是取得了国际上最高的SIL2可靠性认证，被誉为“罐体计量领域的专家”。
本文以854系列为例，着重剖析Enraf伺服液位计特殊的测量原理，界面、密度检测上其它测量仪表不可比拟的良好性能。
结合作者工作实践，提出在安装、后期维护、故障处理等方面需要关注的一些要点，旨在充分发挥此产品高精度、高可靠性优点，更好地为安全生产服务。
1 结构特点Enraf伺服液位计由高精度力传感器、伺服电机系统、测量磁鼓、测量浮子以及结实而又柔软的钢丝组成，是由微处理器控制的智能化仪表，属于接触型浮子液位计。
测量磁鼓、浮子、钢丝组成了线鼓室部分，线鼓室密切接触介质，属于测量机构。
外测液位计主体的安装注意事项 液位计技术指标
外测液位计主体的安装注意事项液位计技术指标外测液位计是专用超声波处理技术为系统内核，实现了超高速的数字信号处理功能。
处理后的液位高度数值精准，无需CPU再作分析、比较、判定。
仪表主体的安装注意事外测液位计是专用超声波处理技术为系统内核，实现了超高速的数字信号处理功能。
处理后的液位高度数值精准，无需CPU再作分析、比较、判定。
仪表主体的安装注意事项：1、主体基座上有4个孔，可通过螺栓将其固定在不同位置。
用户可依据工作现场情况而定。
仪表主机安装时，在气温比较低的地区建议使用仪表保护箱，防止仪表温度过低；在气温高的地区，仪表应安装在阴凉处，避开曝晒造成仪表内温度过高。
仪表主机的显示屏不能受到阳光长时间的照射2、对于铁质容器，可以给传感器工作面涂上硅脂并用磁性吸盘将其直接紧在容器底部即可，若容器外壳是玻璃等其他材料，可用胶将传感器粘贴固定或用支架固定于容器底部3、传感器指向须与所测液体水平面垂直，传感器正上方无盘管等遮挡物4、阔别罐底进液口，以避开进液猛烈流动对测量的影响；阔别罐顶进液口下方位置，以避开进液冲击使液面猛烈波动影响测量5、高于出液口或排污口，以避开罐底长期沉积污物对测量的影响，如不充分条件，则应有措施保证定期清除罐底污物。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
顶装式磁翻板液位计的技术特点顶装磁翻板液位计广泛应用于油库、地下储罐、槽等容器及食品、化工、化肥等行业上。
顶装式磁翻板液位计功能特点：1、在容器不适合侧面开孔及容器四周空间很少时，可在容器上部或下部安装本形式液位计；2、适用于粘度较大的液体介质；3、显示器的察看方向可任意更改；4、加装液位开关变送器及掌控开关，不需停机可随时安装调整；5、若电源停止，现场开关。
恩拉福伺服液位计导向管安装要求
.
854XTG 伺服液位计
1. 安装前准备 1.1. 拱顶罐安装
在拱顶罐上安装 854XTG 伺服液位计无需使用稳液管。854XTG 伺服液位计的过程连接 为 2”法兰连接，罐上过程连接可以是 6”或者 8”法兰， 用户可以通过标定接头 （Calibration Chamber）实施转接。如下图：
垂直度调整螺丝
Page 10
液位计安装效果图-(b)
恩拉福液位产品安装及使用手册
现场安装照片
854 XTG 伺服液位计
标定接头
图1
注：所有图纸和仅供参考，实际安装请严格根据设计院的图纸进行！
恩拉福液位产品安装及使用手册
Page 5
1.2. 内浮顶罐安装
在内浮顶罐的应用当中，由于浮盘存在移动和转动的可能，为了保护测量钢丝不受浮盘 的影响，我们建议用户安装稳液管。稳液管的安装可以参考下图，对于不希望安装稳液管的 内浮顶应用，请询问厂家。
稳液管安装要求： 1．稳 Байду номын сангаас 管 必 须 竖
直，从稳液管顶 部吊挂重锤到稳 液管底，锤心距 离中心偏差不超 过 3mm。否则液 位计可能无法正 常工作。 2．稳 液 管 必 须 准 直，如果是用多 节钢管焊接构 成，则不得存在 变径和弯曲。焊 接必须使用套 焊。 3．稳液管内部必须 光滑没有毛刺， 焊缝必须清除干 净；开孔后必须 将毛刺清除干 净。
的
如果现场条件允 许，上下的结构可 以用一整体短管 结构代替，省略法 兰连接！
罐体侧短管
Honeywell Enraf 854ATG伺服液位计在罐区的应用
Honeywell Enraf 854ATG伺服液位计在罐区的应用卢叙金【摘要】介绍了Honeywell Enraf854ATG伺服液位计结构、工作原理.通过常熟华润化工有限公司及常州华润化工仓储有限公司两库区20多年的实际应用,提出Honeywell Enraf 854ATG伺服液位计设计、安装过程中的应注意的事项及常见故障.【期刊名称】《化工设计通讯》【年(卷),期】2019(045)002【总页数】1页(P95)【关键词】伺服液位计;安装注意事项;常见故障【作者】卢叙金【作者单位】常熟华润化工有限公司,江苏常熟 215536【正文语种】中文【中图分类】TH816液位是液体储罐的重要参数之一，通过对储罐液位参数的精准测量，可以对罐区营运过程进行更科学合理的调度及管理，同时可以确保储罐在营运过程中不会出现冒罐、抽空等安全事故的发生。
1 Honeywell Enraf 854ATG 伺服液位计的结构Honeywell Enraf 854ATG 伺服液位计实际结构分为二室，由精加工带有槽的测量磁鼓、不锈钢丝、浮子组成线鼓室（也称检修室）；另一室由伺服机构、控制单元组成控制室；两室通过线鼓罩完全隔开，因而完全隔离了易燃、易爆的被测介质进入控制室的可能，从而在结构上保证了完全的电隔离。
2 Honeywell Enraf 854ATG 伺服液位计的原理Honeywell Enraf 854ATG 伺服液位计是基于阿基米德原理——浮力平衡原理，故伺服液位计的测量原理是检测浮子上浮力的变化。
浮子通过不锈钢丝悬挂在线鼓室（也称检修室），而不锈钢丝则有规律地缠绕在精加工带有槽的测量磁鼓上，外磁铁被固定在精加工带有槽的测量磁鼓内，并与固定在步进电机上的内磁铁耦合在一起，当内磁铁施转，通过磁偶力矩的作用，使精加工带有槽的测量磁鼓整体转动。
浮子的实际重量由力传感器来测量，力传感器测量的浮子重量与预先设定的浮子重量比较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恩拉福液位产品安装及使用手册
导向管底部安装结构，如果用户需要在导向管内进行 人工投尺，则可以在导向管底部安装投尺板，喇叭口 的功能是为了防止浮子卡在缺口内。
Page 7
接线端子室 电缆接口 3/4 NPT 阴螺纹 注：随货不提供电缆密封接头！
伺服液位计
测量浮子 注：测量浮子由厂家人员 安装，切勿自行安装！
Page 6
恩拉福液位产品安装及使用手册
. 8” 法兰 耐油橡胶密封环
垂直度调整螺丝
导向管垂直度调整和密封结构 导向管开孔间距：300mm，孔径：25mm
如果现场条件允 许，上下的结构可 以用一整体短管 结构代替，省略法 兰连接！
导向管底部安装结构，底部的喇叭口可以确保液位计 在测量油水分界面后，浮子可以安全回到导向管内。
垂直度调整螺丝
Page 10
液位计安装效果图-(b)
恩拉福液位产品安装及使用手册
现场安装照片
标定接头
图1
注：所有图纸和仅供参考，实际安装请严格根据设计院的图纸进行！
恩拉福液位产品安装及使用手册
Page 5
1.2. 内浮顶罐安装
在内浮顶罐的应用当中，由于浮盘存在移动和转动的可能，为了保护测量钢丝不受浮盘 的影响，我们建议用户安装稳液管。稳液管的安装可以参考下图，对于不希望安装稳液管的 内浮顶应用，请询问厂家。
稳液管安装要求： 1．稳 液 管 必 须 竖
直，从稳液管顶 部吊挂重锤到稳 液管底，锤心距 离中心偏差不超 过 3mm。否则液 位计可能无法正 常工作。 2．稳 液 管 必 须 准 直，如果是用多 节钢管焊接构 成，则不得存在 变径和弯曲。焊 接必须使用套 焊。 3．稳液管内部必须 光滑没有毛刺， 焊缝必须清除干 净；开孔后必须 将毛刺清除干 净。
.
854XTG 伺服液位计
1. 安装前准备 1.1. 拱顶罐安装
在拱顶罐上安装 854XTG 伺服液位计无需使用稳液管。854XTG 伺服液位计的过程连接 为 2”法兰连接，罐上过程连接可以是 6”或者 8”法兰， 用户可以通过标定接头 （Calibration Chamber）实施转接。如下图：
854 XTG 伺服液位计
的
如果现场条件允 许，上下的结构可 以用一整体短管 结构代替，省略法 兰连接！
罐体侧短管
测量磁鼓 注：测量磁鼓由厂家人员 安装，切勿自行安装！
2”, 150lbs ANSI 法兰
标定接头
8” 法兰
耐油橡胶密封环 垂直度调整螺丝，用 于调整导向管垂直度
Page 8
液位计安装效果图-(a)
恩拉福液位产品安装及使用手册
. 另一种密封方式：波纹管密封
波纹管
焊接
波纹管 焊接
8” 法兰
焊接
恩拉福液位产品安装及使用手册
Page 9
电缆接口 3/4 NPT 阴螺纹 注：随货不提供电缆密封接头！
伺服液位计 测量浮子
注：测量浮子由厂家人员 安装，切勿自行安装！
密封波纹管
接线端子室 测量磁鼓 注：测量磁鼓由厂家人员 安装，切勿自行安装！ 2”, 150lbs ANSI 法兰 标定接头 8” 法兰
