2015电机学试卷A卷
电机学考试试题(A卷)(附答案)
考 试 卷（ A 卷）课程名称电机学考试学期07-08/3得分适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟一、 填空题：（35分）1. 在国际单位制中，磁场强度单位是___A/m ___________。
电磁感应定律的物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电流所产生的磁场___阻碍_______原来磁通的变化。
一个线圈产生的磁通所经过路径的磁阻越大，说明该线圈的电感就越______小________。
2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损耗。
电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。
当___可变损耗等于不变损耗_（或_kNp p 0β=）___时，变压器效率达最大。
3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。
4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组___________。
各变压器的负载分配与该变压器的额定容量成正比，与__短路电压（标幺值）___成反比。
___短路电压（标幺值）____小的变压器先达到满载。
5. 三相变压器组不能接成Yy 的原因是励磁绕组中需要的___三次谐波___________电流不能流通，使磁通近似为____平顶波__________波，会在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。
6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大_________。
7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允许____开路____。
8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势____________波形。
设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。
电机学_考试试题(卷)与答案四套
电机学考试试卷A卷一、填空题〔每空1分共40分〕1 构成电机主磁路的主要材料为，其磁导率远远真空的磁导率，并且随磁路饱和程度的增加而。
2 一台额定频率为50Hz的变压器，接于60Hz、6/5倍变压器额定电压的电网上运行，如此磁路的饱和程度，激磁电流，激磁电抗，漏电抗，铁耗。
〔填增大、减小或不变〕3 一台三相变压器，额定电压为6000/380V，Y，d联接，其变比为；如果把原边匝数减少10%，外加电压仍为6000V，此时变压器的副边开路相电压为〔忽略漏阻抗压降〕。
4 在单相变压器中，为了保证主磁通的波形为正弦波，空载电流波形应是波，其主要成分包括基波分量与分量。
在Y，d11三相变压器中，外施电压为正弦波，空载时高压边电流波形为波，这是因为其分量不能流通，而主磁通波形为波，低压边相电动势波形为波；假如该三相变压器低压边开路，且三角形出现断线故障，如此主磁通波形为波，低压边相电动势波形为波。
5 一台变比为10的降压变压器，从低压侧做空载实验求得的激磁阻抗标幺值为16，如此高压侧激磁阻抗标幺值为；从低压侧做空载实验测得的空载损耗为200W，假如从高压侧做空载实验，如此测得的空载损耗应为。
6 一台自耦变压器的额定容量为S aN，变比为k a，如此其电磁容量为，效益系数为。
7 两台额定电压相等的变压器并联运行，必须严格保证其一样。
8 电流互感器副边绝对不允许，电压互感器副边绝对不允许。
9 一台三一样步发电机，极对数为 2，定子总槽数为 36，双层绕组，如此每对极下每相绕组包括个线圈组，每个线圈组由个线圈串联组成，一相绕组的最大可能并联支路数为。
10 采用、分布绕组可以削弱绕组电动势与磁动势的高次谐波分量，改善其波形。
为了同时削弱5、7次谐波分量，对于双层绕组，应选取节距等于倍极距。
11 三一样步发电机，定子三相对称绕组流过三相对称电流，如此其每相绕组产生的磁动势性质为磁动势，而三相绕组的基波合成磁动势性质为磁动势。
电机学A试卷和答案
电机学A试卷和答案电气工程及其自动化《电机学》试卷A（闭卷110分钟）一、选择题（本大题共18小题，每小题1.5分，共27分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.直流电动机电磁转矩的作用方向与转子的旋转方向（）A.无关；B.相反；C.相同；D.成60度角；2.要改变并励直流电动机的转向，可以（）。
A.增大励磁；B.改变电源极性；C.改变励磁绕组与电枢绕组的相对联接；D.减小励磁；3.同步发电机带有纯电阻负载时的电枢反应是（）。
A.直轴去磁；B.直轴加磁；C.交轴及直轴加磁；D.交轴及直轴去磁；4.同步发电机与电网并联运行时，在下列哪种情况下其稳定性较好（）。
A.短路比较小；B.欠励运行；C.过励运行；D.重载运行；5.利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A.同步电抗饱和值；B.同步电抗不饱和值；C.漏抗；D.保梯电抗；6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须满足的条件是（）。
A.相序相同；B.电压相等；C.频率相等；D.励磁方式相同；17.同步电机中参数X d″表示为（）。
A.直轴超瞬态（次暂态）电抗；B.直轴同步电抗；C.直轴漏抗；D.直轴电枢反应电抗；8.交流绕组，一个q=6的整距线圈组磁动势的空间分布为（）。
A.矩形波；B.尖顶波；C.阶梯形波；D.正弦波；9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1T N；B.0.81T N；C.0.9T N；D.T N；10.为消除交流绕组中的5次谐波电动势，可取y1等于（）。
A.4/5；B. 5/4；C.5/6；D.5/7 ；11.三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）A.n s；B.n；C.sn s；D.0；12.三相异步电动机采用Y—△换接起动，只适用于（）。
2015级电机学含答案_201700703-005
华北电力大学2016—2017学年第二学期考试试卷（A）班级：姓名：学号：一、选择题（每题2分，共66分；全部为不定向选择题，少选只得1分，错选得0分。
）1、以下关于变压器正方向的选择正确的是( B D ) ：（注：实验班同学不做此题，普通班必做）A．变压器的正方向选择是不可改变的；B．变压器的正方向选择是可以变化的；C．改变正方向会导致变压器各电磁量之间的关系发生变化；D．改变正方向不会影响变压器各电磁量之间的关系。
2、一台频率为50Hz，额定电压为220/110V的变压器，如果把一次绕组误接到60Hz，312V的电源上，以下说法正确的是（ A ）：A．铁心严重饱和，励磁电流尖顶，激磁电感减小；B．铁心不饱和，励磁电流正弦，激磁电感不变；C．铁心不饱和，励磁电流正弦，激磁电感增大；D．铁心严重饱和，励磁电流正弦，激磁电感减小。
3、变压器带负载时的效率，以下说法正确的是（B D ）：A．变压器效率跟负载性质无关；B．运行时，当不变损耗等于可变损耗，变压器达到最高效率；C．变压器带纯感性负载时，效率最高；D．随着负载功率因数的提高，变压器的效率增大。
4、不同运行条件下，变压器损耗关系正确的是（A D ）：A．变压器额定电压空载运行时的损耗主要为铁损耗；B．变压器额定电压额定负载运行时的损耗主要为铜损耗；C．变压器稳态短路时的损耗主要为铁损耗；D．变压器稳态短路时的损耗主要为铜损耗。
5、关于变压器的电压调整率，以下说法正确的是（A C ）：A．变压器的电压调整率与负载性质有关B．变压器的电压调整率与负载性质无关C．变压器接感性负载时电压调整率一定大于0D．变压器接容性负载时电压调整率一定小于0。
6、一台22kVA．220/110V的单相双绕组变压器被改装成330/220V的自耦变压器。
关于这台自耦变压器，以下结论正确的是（AB）。
A．低压侧的额定电流为300A；B．额定容量为66kVA；C．效益因数为2/3；D．传导容量为22kVA。
电机学试题分解
《电机学》试卷（A1）班级 姓名 座号 得分一、填空题（总共40分）1（3分）、四极交流电动机电枢有36槽，则槽矩角大小应为 40 （电角度），每极每相槽数q= 3 槽，极距τ= 9 槽。
2（2分）、单层绕组的特点 ；根据端线连接不同，单层绕组可分为 链式 、 交叉式 、 同心式 三种绕组型式。
3（5分）、三相对称绕组通入三相对称电流i A =2Isin ωt ，i B =2Isin （ωt+120˚），i C =2Isin （ωt-120˚），合成磁动势的性质是 ，转向是从 的绕组轴线转向 转向。
若f=πω2=50Hz,电机是六极的，磁动势转速n 1= r/min , ωt=120º瞬间，磁动势最大幅值在 轴线处。
4、（2分）、水轮发电机的转速低、极数多，转子采用 结构；汽轮发电机的转速高、极数少，转子采用 结构。
5（3分）、同步电机电枢反应的性质取决于负载电流的大小和 ，当I 滞后E O 900（ψ=900）时，产生 电枢反应，对磁极磁动势起 作用。
6（2分）、同步发电机投入电网并联运行，若要改变同步发电机输出的有功功率应调节 ，若要改变同步发电机输出的无功功率应调节 。
7（3分）、同步发电机对称运行时的主要变量有 、 、 三种。
8（2分）、同步发电机带感性负载运行时，端电压随负载电流增大而 ， 其原因是 。
9（3分）、三相感应电动机电磁转矩Tem 与电压U 1的关系是 ,三相感应电动机转子回路电阻增大时，最大电磁转矩 （不变、增大、减小），起动转矩 （不变、增大、减小）。
10（4分）、一台四极感应电动机，P N =28KW ，U N =380V ，COS ФN =0.88， ηN =90%，定子为Δ接法，则额定电流I 1N = A ，；直接起动时，起动电流Ist Δ=6I 1N ，则Y--Δ起动时，起动电流Ist Y = A 。
11（4分）、一台50Hz ，八极三相感应电动机，额定转差率S N =0.04，则额定转速n N = 转/分；若n=700转/分，则电动机处于 运行状态。

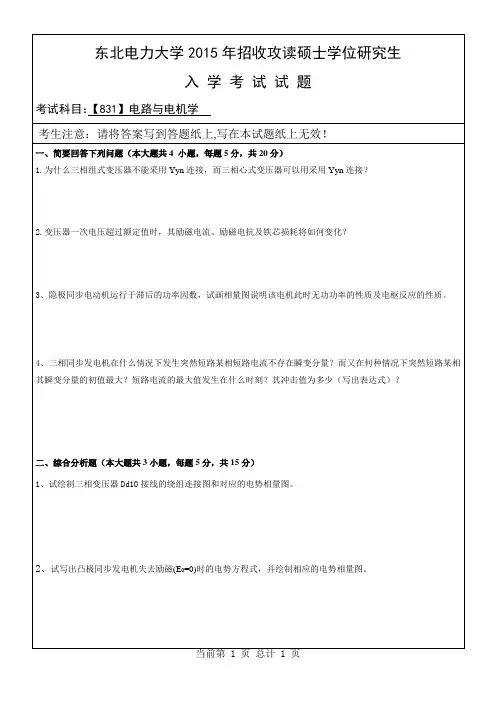

2015年硕士研究生入学试题(电机学)
考试科目： 【831】电路与电机学 考生注意：请将答案写到答题纸上,写在本试题纸上无效！
一、简要回答下列问题（本大题共 4 小题，每题 5 分，共 20 分） 1.为什么三相组式变压器不能采用 Yyn 连接，而三相心式变压器可以用采用 Yyn 连接？
2.变压器一次电压超过额定值时，其励磁电流、励磁电抗及铁芯损耗将如何变化？
3、隐极同步电动机运行于滞后的功率因数，试画相量图说明该电机此时无功功率的性质及电枢反应的性质。
4、三相同步发电机在什么情况下发生突然短路某相短路电流不存在瞬变分量？而又在何种情况下突然短路某相 其瞬变分量的初值最大？短路电流的最大值发生在什么时刻？其冲击值为多少（写出表达式）？
0
当前第 2 页 总计 1 页
ห้องสมุดไป่ตู้
三、计算题II（本大题共 2 小题，每小题 12 分，共 24 分） 1 、有一台三相三绕组变压器，额定容量为 50000/50000/25000kVA ，额定电压为 220/66/11kV ，其联接组为 Ynyn0d11，短路实验数据如下：
绕 组 短路损耗(kW) 350 80 63.75 阻抗电压 uk%可认为是 xk%
2、三相同步发电机，铭牌数据 PN 100MW ，UN＝10.5kV(Y接法)， cos N 0.8 (滞后)，在空载电压为额定值的 励磁下作稳态短路试验， 测得各短路电流的标幺值分别为：I k ( 3) ＝0.55，I k ( 2) ＝0.88，I k (1) ＝1.48， 试求 x , x , x 的标么值和欧姆值。
电磁功率 Pem 和静态过载系数 k M ；(2)若维持上述功率因数不变，但输出有功功率减少到 300MW 时，其励磁电
华中科技大学2015电机学上期末试题
2014-2015学年第二学期《电机学（上）》课程试题 (A卷)适用专业电气专业2013级（闭卷）专业与班级：学号：姓名：题号一二(1) 二(2) 二(3) 二(4) 三(1) 三(2) 三(3) 总分题分32 6 6 6 6 14 18 12得分一概念题（每题2分，共32分）填空题1.电机是依据定律，由构成的能实现机电能量转换或信号传递与转换的电磁机械装置。
2.一台四极直流电机，原为单波绕组，如改制成单叠绕组，并保持元件数、导体数、每元件匝数、虚槽数不变，则该电机的额定电压，额定容量。
3.一台四极直流发电机，电枢绕组是单波绕组，电枢绕组的元件数S=162，每个元件匝数Ny=2，每极磁通Φ=0.0051Wb，转速n=1450r/min，则电枢电动势为__________________。
4.三相组式变压器不能接成Yy联接组的原因是励磁绕组中电流不能流通，使得绕组感应电动势波形成为波形，产生过电压危害线圈绝缘。
5.一台额定频率为60Hz的电力变压器，接于50Hz、电压为变压器5／6倍额定电压的电网上运行，当忽略原边漏阻抗，则此时变压器的铁心的饱和程度；铁心损耗。
（请填“增大”、“减小”或“不变”）6.两台联结组别相同，额定电压相同的变压器并联运行，已知：1NS＝1000KV A，1ku＝４％；2NS＝2500kV A，2ku＝５％。
若要求共输出2700kV A，则第一台输出容量为kV A，第二台输出容量为kV A。
7.对于极对数为p，并联支路数为a的三相双层对称交流绕组，其一相中的一条并联支路中包含 个线圈组。
8. 每极每相槽数为4的三相60°相带交流绕组，其基波分布系数为________。
单项选择题9. 直流电机电刷处在几何中性线上，当磁路不饱和时的电枢反应是( )。
A.交轴电枢反应B.直轴去磁C.交磁和直轴去磁D.直轴助磁10. 一台四极单叠绕组直流发电机出现一个元件断线时，下列哪一项保持不变（ ）。
2015级电机学含答案_201700703-005
2015级电机学含答案_201700703-005华北电⼒⼤学2016—2017学年第⼆学期考试试卷（A）班级：姓名：学号：⼀、选择题（每题2分，共66分；全部为不定向选择题，少选只得1分，错选得0分。
）1、以下关于变压器正⽅向的选择正确的是( B D ) ：（注：实验班同学不做此题，普通班必做）A．变压器的正⽅向选择是不可改变的；B．变压器的正⽅向选择是可以变化的；C．改变正⽅向会导致变压器各电磁量之间的关系发⽣变化；D．改变正⽅向不会影响变压器各电磁量之间的关系。
2、⼀台频率为50Hz，额定电压为220/110V的变压器，如果把⼀次绕组误接到60Hz，312V的电源上，以下说法正确的是（ A ）：A．铁⼼严重饱和，励磁电流尖顶，激磁电感减⼩；B．铁⼼不饱和，励磁电流正弦，激磁电感不变；C．铁⼼不饱和，励磁电流正弦，激磁电感增⼤；D．铁⼼严重饱和，励磁电流正弦，激磁电感减⼩。
3、变压器带负载时的效率，以下说法正确的是（B D ）：A．变压器效率跟负载性质⽆关；B．运⾏时，当不变损耗等于可变损耗，变压器达到最⾼效率；C．变压器带纯感性负载时，效率最⾼；D．随着负载功率因数的提⾼，变压器的效率增⼤。
4、不同运⾏条件下，变压器损耗关系正确的是（A D ）：A．变压器额定电压空载运⾏时的损耗主要为铁损耗；B．变压器额定电压额定负载运⾏时的损耗主要为铜损耗；C．变压器稳态短路时的损耗主要为铁损耗；D．变压器稳态短路时的损耗主要为铜损耗。
5、关于变压器的电压调整率，以下说法正确的是（A C ）：A．变压器的电压调整率与负载性质有关B．变压器的电压调整率与负载性质⽆关C．变压器接感性负载时电压调整率⼀定⼤于0D．变压器接容性负载时电压调整率⼀定⼩于0。
6、⼀台22kVA．220/110V的单相双绕组变压器被改装成330/220V的⾃耦变压器。
关于这台⾃耦变压器，以下结论正确的是（AB）。
A．低压侧的额定电流为300A；B．额定容量为66kVA；C．效益因数为2/3；D．传导容量为22kVA。
电机学试卷A卷附答案
3.当变压器的一次绕组接交流电源后，将产生交变的磁通，该磁通可分为主磁通和；其中在数量上主磁通。
A.非主磁通；小B.其它磁通；大C.漏磁通；大D.其它磁通；小
4.变压器铁心叠片越厚，其铁心损耗。
A．越大B.越小C.不变D.无法确定
另一种为鼠笼型转子。转子绕组与定子绕组大不相同，在转子铁心上也有槽，各槽里都有一根导条，在铁心两端有两个端环，分别把所有导条伸出槽外的部分都联结起来，形成了短路回路，所以又称短路绕组。具有结构简单、运行可靠的优点。但不能通过转子串电阻的方式改善起动特性或调节转速。---2分
3.解：
4.
解：
三、计算题（共10分）
A卷
中原工学院信息商务学院
2012～2013学年 第2学期
ZB电气121、自动121专业电机学课程期末考试试卷
题号
一
二
三
四
五
六
七
八
九
十
总分
一．单选题（每题2分，共40分）
1.直流磁路计算时所采用的磁化曲线都是。
A.二次磁化曲线B.初始磁化曲线C.磁滞回线D.基本磁化曲线
2.电机和变压器常用的铁心材料为，因为它的磁导率。
四、计算题（15分）
一台他励直流电动机，额定功率PN=22kW，额定电压UN=220V，额定电流IN=115A，额定转速nN=1500r/min，电枢回路总电阻Ra=0.1Ω，忽略空载转矩T0和电枢反应的去磁作用。进行起动参数计算：1．直接起动时的电流；2．限制起动电流在2IN时，电枢串电阻值；3. 限制起动电流在2IN时，电压值。
A.等于B.小于C.大于D.无法确定
电机学试卷及答案(两份)
___________院系_______________专业______年级_______班 姓名_____________学号________________学号：4、一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1 N T；B.0.81 N T；C.0.9 N T；D. N T；5、三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）-； D.0；A. 1n；B.n；C. 1n n三、判断题。
正确的打“√”；错误的打“⨯”(每题1分，共10分)1、如果变压器一次侧绕组与二次侧绕组的匝数比为k=N1/N2，则一次侧归算到二次侧时，电动势和电压要乘以k倍，电流乘以1/k倍，阻抗乘以k2倍。
（）2、三相变压器绕组采用Y，d连接时，共有1、3、5、7、9、11六个组号。
（）3、变压器的额定容量单位为kW。
（）4、变压器的空载试验通常在高压侧加电压、测量。
（）5、电角度＝机械角度×2p。
（）6、感应电动机的最大电磁转矩同转子电阻成正比。
（）7、感应电动机的功率因数很高。
（）8、当感应电动机的定子接电源、转子短路堵转时，电机的电磁功率、输出功率和电磁转矩均为零。
（）9、双层叠绕组的最多并联之路数为2。
（）10、变压器在负载运行时，建立主磁通的激磁磁动势是一次和二次绕组产生的合成磁动势。
（）四、简答题。
(每题5分，共15分)1、变压器是依据什么原理工作的？能否用来改变直流电压？2、变压器的电压变化率是如何定义的？它与哪些因素有关？3、三相异步电动机转子静止与转动时，转子边的电量和参数有和变化？五、作图题（共2题，共15分）1.画出三相变压器Y，d3联结的电动势位形图，并在下图中画出其接线图。
（7分）2、试绘出三相异步电动机在额定电压下的Ｔ型等效电路，并结合等效电路说明各参数的物理意义（8分）学号：六、分析计算题（共2题，共30分）1、两台额定电压相同的变压器并联运行，已知：NI S =1000kV A ，KI u =6.5%；I NI S =2000kV A ，I kI u =7.0%。
电机学A(下)含答案
考试卷（ A 卷）课程名称电机学考试学期07-08-2 得分适用专业电气工程及其自动化考试形式闭卷考试时间长度120分钟一、填空题（30分，每空1分）1．从外形上区分，汽轮发电机是瘦长形，水轮发电机是扁短形。
2．同步发电机电枢反应的性质取决于E0与I间的夹角，内功率因数角，ψ。
3．同步发电机投入电网并列运行的理想条件有：①相序一致，②电压大小相等，③频率一致，④相角一致。
（没有先后顺序之别）4．并网运行的同步发电机，通过调节输入机械功率可以控制输出的有功功率，通过调节励磁电流可以控制输出的无功功率。
5．同步电机的同步电抗包括两部分，电枢反应电抗对应于电枢电流产生的三相合成磁通，漏抗对应于漏磁通，其中电枢反应电抗的大小与磁路的饱和程度有关。
6．同步发电机的短路特性呈直线形状，此时电枢反应是纯去磁作用。
7．同步电机不对称运行时，正序旋转磁场不在转子绕组中感应电势，负序旋转磁场能在转子绕组中感应电势。
8．设I k(1)、I k(2)、I k(3)分别为同步发电机在单相、两相、三相稳定短路时的电流值，则其大小关系为Ik(3)< Ik(2)< Ik(1)。
9．当同步发电机发生突然短路时，其定子电流分量中可能有直流分量，此直流分量产生的原因是维持短路瞬间磁链不变，其大小会（会、不会）衰减。
10．直流电机的电枢绕组从结构特点上看是闭合绕组，当直流电机运行时，电枢的每个绕组中感应的是交变电势，通过电刷和换向器的作用，在电机外表现的是直流电势。
11．直流电机的电枢反应对主磁场的影响主要有：①使每极磁通有所减小，②磁场分布发生畸变。
112．直流电动机的调速方法主要有：①改变电源电压，②改变励磁电流，③电枢回路串电阻。
其中第 3 种调速方式效率最低。
（对应于串电阻调速效率最低）二、分析题（40分，每题10分）1．比较下列情况下同步电机的稳定性，并说明理由：（1）当有较大的短路比和较小的短路比时；（2）在过励状态下或在欠励状态下运行时；（3）在轻载状态下或在满载状态下运行时。
重庆理工大学2015年 电机学试卷A
0.012 ， X 1 X 2 0.06 ，变比 k e k i 2 。此电机起动时若忽略励磁电流，欲将起动电流限制为额定电流的2.5倍， R1 R2
问转子每相绕组中应串入多大的起动电阻？ （10分）
-4-
4、某工厂电力设备所消耗的总电功率为2500kW，功率因数0.8（滞后），今该厂欲增加功率为500kW的电动机，现有两种选择：（1） 一台500kW的同步电动机， cos 0.85 （超前）， 80% ；（2）一台500kW的异步电动机， cos 0.85 （滞后）， 85% 。试问在这两 种情况下，工厂的总视在功率和功率因数各为多少？ （12分）
3、Ⅰ、Ⅱ两台三相变压器并联运行，它们的联结组别相同，电压比相等，但Ⅰ的短路阻抗标幺值比Ⅱ的大，则（ A Ⅰ先满载 B Ⅱ先满载 C 同时满载 D 无法确定
）。
-1-
4、同步发电机输出有功功率的大小可以用角度（ A 减小 B
）的变化来衡量。稳定范围内，若输出有功功率变大，则此角度（ C 增大 D
五、计算题（40分） 得分 评卷人
1、一台三相变压器Y，d接法， S N 5000kVA ， U1N / U1N 35kV / 10.5kV 。问：（1）该变压器一次侧、二次侧的额定电流为多少？（2 ）额定运行时，一次侧、二次侧的相电压和相电流分别为多少？ （6分）
-3-
2、一台并励直流电动机带恒转矩负载在额定状态下运行，已知PN =18kW，UN = 220 V，IN = 88.9A，nN = 3000 r/min，Ra = 0.114 Ω，Rf = 89.5Ω。忽略电枢反应、电刷压降和空载转矩。下面有三种情况，求： （1）额定运行状态下电动机的Ea和T2。（2）若电枢电压下降到150V，求此时电动机的转速。 （3）若负载转矩TL减为额定转矩T2的一半，则电机的电枢电流和转速为多少？ （10分)
电机学考试试题(A卷)(附答案)
5.异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
2.答：
三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场，基波合成磁动势是一个圆形旋转磁动势，其幅值不变，为一相脉动磁动势幅值的3/2倍，旋转速度为60f/p。
若有一相断线，如a相，则：
， ，
以b相绕组轴线为参考轴，则：
b相磁动势基波
c相磁动势基波 （2分）
合成磁动势基波
合成磁动势为脉动磁动势，幅值为一相磁动势幅值的 倍。
（2）额定运行时的电磁功率和电磁转矩；（5分）
（3）如额定运行时，保持负载转矩不变，在转子绕组中串入电阻使电机的转速降低10％，问串入的电阻阻值是原转子电阻的多少倍？调速后的转子铜耗是多少？（6分）
附：参考答案
二、简答题
1.答：
双层短距绕组可以等效为两个相位相差短距角β的单层绕组，其双层短距绕组的基波和谐波电势为两个单层绕组相应电势的矢量和，其数值分别小于其代数和，其减小系数为短距因数，谐波的短距因数要小于基波的短距因数。因此，通过短距，牺牲一点基波来达到更多地抑制谐波的作用。
二、简答题：（35分）
1.为什么采用短距可以削弱双层绕组电动势的谐波。（4分）
2.三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场的性质如何（幅值、旋转速度）？若绕组有一相断线，试问此时合成磁动势的大小和性质？（用公式表示）（8分）
3.画出异步电机T－s曲线，标明起动点、临界转差率点。指出电动机工作时稳定与不稳定运行区域，并给出解释。（9分）
电机学试卷及答案(两份)
___________院系_______________专业______年级_______班 姓名_____________学号________________学号：4、一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1 N T；B.0.81 N T；C.0.9 N T；D. N T；5、三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）-； D.0；A. 1n；B.n；C. 1n n三、判断题。
正确的打“√”；错误的打“⨯”(每题1分，共10分)1、如果变压器一次侧绕组与二次侧绕组的匝数比为k=N1/N2，则一次侧归算到二次侧时，电动势和电压要乘以k倍，电流乘以1/k倍，阻抗乘以k2倍。
（）2、三相变压器绕组采用Y，d连接时，共有1、3、5、7、9、11六个组号。
（）3、变压器的额定容量单位为kW。
（）4、变压器的空载试验通常在高压侧加电压、测量。
（）5、电角度＝机械角度×2p。
（）6、感应电动机的最大电磁转矩同转子电阻成正比。
（）7、感应电动机的功率因数很高。
（）8、当感应电动机的定子接电源、转子短路堵转时，电机的电磁功率、输出功率和电磁转矩均为零。
（）9、双层叠绕组的最多并联之路数为2。
（）10、变压器在负载运行时，建立主磁通的激磁磁动势是一次和二次绕组产生的合成磁动势。
（）四、简答题。
(每题5分，共15分)1、变压器是依据什么原理工作的？能否用来改变直流电压？2、变压器的电压变化率是如何定义的？它与哪些因素有关？3、三相异步电动机转子静止与转动时，转子边的电量和参数有和变化？五、作图题（共2题，共15分）1.画出三相变压器Y，d3联结的电动势位形图，并在下图中画出其接线图。
（7分）2、试绘出三相异步电动机在额定电压下的Ｔ型等效电路，并结合等效电路说明各参数的物理意义（8分）学号：六、分析计算题（共2题，共30分）1、两台额定电压相同的变压器并联运行，已知：NI S =1000kV A ，KI u =6.5%；I NI S =2000kV A ，I kI u =7.0%。
(完整版)电机学考试卷A卷
专业：年级：学区：姓名：学号：考试日期装订线电机学试卷A题号一二三四五总分评卷人复核人分数一、填空题（每空1分，总共20 分）。
1．变压器中的磁通按照性质和作用的不同，分为__主磁通__和漏磁通，其中__漏磁通___不参与变压器的能量传递。
2．鼠笼式异步电动机降压起动的方法有定子串接电抗器起动；Y —起动；自耦减压起动。
3．三相同步电动机通过调节___励磁电流__可调节无功功率。
4．异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
5．削弱齿谐波电动势的方法有斜槽、分数槽（半闭口槽）以及其它措施。
6．三相感应电动机的调速方法有：改变转差率调速、改变电压调速、变频调速。
7．一台单相变压器一次、二次绕组匝数比为10，则将二次绕组进行归算后，归算前后的二次侧电阻之比为1：100；归算前后的二次侧磁势之比是1：1。
8．一台直流发电机，其电势和端电压的大小关系是E>U。
9．他励直流电动机常用的调速方法有：_ 改变电枢回路里的串联电阻；减小气隙磁通；改变电枢端电压U。
二、选择题（每小题 2 分，共30 分）。
1、两相对称绕组通以两相对称电流，将产生（ A）；三相感应电机通以三相对称电流，若一相绕组断线（绕组无中线），将产生脉振磁场。
A 圆形旋转磁场B 脉振磁场C 椭圆形旋转磁场2、直流电动机定子励磁绕组中电流为（A）：A 直流电流B 交流电流C 尖顶波形3、改变三相感应电动机转向的方法是(C)。
A 改变电源频率B 改变电源电压C 改变定子绕组中电流的相序D 改变电机的极数4、变压器变比是指（A）。
A 一次、二次侧绕组匝数之比B 一次、二次侧绕组功率之比C 一次、二次侧绕组电流之比5、下列方法中不属于单相感应电机启动方法的是(A)。
A 变频启动B 裂相启动C 罩极启动6、若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高(A)A.小于20%B.20%C.大于20%D.40%7、一台直流发电机，其电枢绕组内的电流为( B) A.直流电流B.交流电流C.正弦电流8、欲使变压器的ΔU =0，那么负载性质应为( D)A.电阻电感性负载B.纯电阻负载专业：年级：学区：姓名：学号：考试日期装订线C.纯感性负载D.电阻电容性负载9、深槽和双笼感应电机的共同特点是(B)A.改善运行特性B.改善起动特性C.提高效率10、三相变压器一次侧的额定电流为( A )A.113N NNS I U B.113N NNP I U C. 11N N NS I U D. 113NNNS I U 11、直流电机的电枢绕组采用单叠绕组时，并联支路数(A)A. 2a=2pB. 2a=0.5pC. 2a=pD. 2a=4p12、直流电机运行在电动机状态时，其（C）A. E a ＞UB. E a ＝0C. E a ＜UD. E a ＝U13、一台三相异步电动机运行在s=0.02时，则由定子通过气隙传递给转子的功率中有(D)A.2%是电磁功率B.2%是机械功率C.2%是机械损耗D.2%是转子铜耗14、当绕线式异步电动机的电源频率和端电压不变，仅在转子回路中串入电阻时，最大转距T m 和临界转差率s m 将( C )A. T m 和s m 均保持不变B. T m 减小，s m 不变C. T m 不变，s m 增大D. T m 和s m 均增大15、隐极同步发电机静态稳定运行极限对应的功率角为( C)A. 0B.75 C. 90 D. 180三、名词解释（每小题3分，共15分）。
电机学试卷及答案两份
___________院系_______________专业______年级_______班 姓名_____________学号________________学号：4、一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（ ）。
A.0.1 N T ；B.0.81 N T ；C.0.9 N T ；D. N T ；5、三相异步电动机转子电流所产生的磁动势相对于定子的转速为（ ）A. 1n ；B.n ；C. 1n n -；D.0；三、判断题。
正确的打“√”；错误的打“⨯”(每 题1分，共10分) 1、如果变压器一次侧绕组与二次侧绕组的匝数比为k=N1/N2，则一次侧归算到二次侧时，电动势和电压要乘以k 倍，电流乘以1/k 倍，阻抗乘以k2倍。
（ ） 2、三相变压器绕组采用Y ，d 连接时，共有1、3、5、7、9、11六个组号。
（ ） 3、变压器的额定容量单位为kW 。
（ ） 4、变压器的空载试验通常在高压侧加电压、测量。
（ ） 5、电角度＝机械角度×2p 。
（ ） 6、感应电动机的最大电磁转矩同转子电阻成正比。
（ ） 7、感应电动机的功率因数很高。
（ ） 8、当感应电动机的定子接电源、转子短路堵转时，电机的电磁功率、输出功率和电磁转矩均为零。
（ ） 9、双层叠绕组的最多并联之路数为2。
（ ） 10、变压器在负载运行时，建立主磁通的激磁磁动势是一次和二次绕组产生的合成磁动势。
（ ）四、简答题。
(每题5分，共15分)1、变压器是依据什么原理工作的？能否用来改变直流电压？2、变压器的电压变化率是如何定义的？它与哪些因素有关？3、三相异步电动机转子静止与转动时，转子边的电量和参数有和变化？五、作图题（共2题，共15分）1.画出三相变压器Y，d3联结的电动势位形图，并在下图中画出其接线图。
（7分）2、试绘出三相异步电动机在额定电压下的Ｔ型等效电路，并结合等效电路说明各参数的物理意义（8分）学号：六、分析计算题（共2题，共30分）1、两台额定电压相同的变压器并联运行，已知：NI S =1000kVA ，KI u =6.5%；I NI S =2000kVA ，I kI u =7.0%。
13级电机学(下)A卷答案
、本试卷共 6 页，请查看试卷中是否有缺页。
2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。
一、 填空题(每小题 1 分，共 40 分)1、 同步电机空载运行时，隐极电机气隙磁动势波形是__阶梯波____波，凸极电机气隙磁动势波形是__平顶波_________波。
2、 同步电机有___旋转磁极式__和 __旋转电枢式___两种结构型式。
电枢绕组往往是高电压、大电流绕组，装在定子 上便于直接向外引出；而产生磁极磁场的励磁电流较小，励磁绕组放在__转子____ 上,方便引入。
为此，同步电机一般采用__旋转磁极式 式结构。
3、 同步发电机短路运行时，其电枢电流只有__直___轴分量，它所产生的电枢反应为纯粹的___去__磁作用。
短路特性的形状为___直___线。
4、 同步机0E 与U 的夹角是___功角___（功角、内功率因数角），该角本质上是___转子_ （转子、电枢、合成）磁场与___合成__（转子、电枢、合成）磁场的夹角，其符号决定着同步电机的运行方式，当该角为正值时，同步电机作为____发电机_ （发电机、电动机）运行，此时的转子磁场____超前（超前、滞后）电枢磁场；反之，为负值时，同步电机作为___电动机__ 运行，此时电枢磁场_____超前 （超前、滞后）转子磁场。
5、 三相同步发电机带感性负载对称运行时，保持功率因数不变，频率不变，增大发电机的输出电流，则发电机端电压将____下降__（升高、不变、下降），为了保持端电压不变，应当调节 __励磁电流___。
6、 用灯光黑暗法（直接接法）判定同步发电机是否可以并入电网时，如发现灯光轮流亮灭（灯光旋转），说明两者的__相序____不一致，如发现灯光闪烁速度较快，说明两者的___频率__差别较大，如发现灯光不能完全熄灭，说明两者的___相位或电压值_ 差别较大，理想的并网时刻是在灯光__完全变暗_时。
7、 直流电机空载运行时，主极磁场为___平顶__ 波；负载运行时，电枢反应使气隙合成磁场发生以下变化：福州大学至诚学院期末试卷 （A ）卷2014——2015学年第 2 学期 课程名称《电机学（下）》 考试日期：2015年12月 日主考教师：林 珍、王榕生、杨明发 考试时间：120 分钟 专业： 班级： 考生学号： 考生姓名：注意：试卷评阅统一使用红色笔，要求对的打“√”，错的打“×”，并采用扣分的方法评定。
电机学A试卷和答案
电气工程及其自动化《电机学》试卷A（闭卷110分钟）一、选择题（本大题共18小题，每小题1.5分，共27分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.直流电动机电磁转矩的作用方向与转子的旋转方向（）A.无关；B.相反；C.相同；D.成60度角；2.要改变并励直流电动机的转向，可以（）。
A.增大励磁；B.改变电源极性；C.改变励磁绕组与电枢绕组的相对联接；D.减小励磁；3.同步发电机带有纯电阻负载时的电枢反应是（）。
A.直轴去磁；B.直轴加磁；C.交轴及直轴加磁；D.交轴及直轴去磁；4.同步发电机与电网并联运行时，在下列哪种情况下其稳定性较好（）。
A.短路比较小；B.欠励运行；C.过励运行；D.重载运行；5.利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A.同步电抗饱和值；B.同步电抗不饱和值；C.漏抗；D.保梯电抗；6.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须满足的条件是（）。
A.相序相同；B.电压相等；C.频率相等；D.励磁方式相同；7.同步电机中参数X d″表示为（）。
A.直轴超瞬态（次暂态）电抗；B.直轴同步电抗；C.直轴漏抗；D.直轴电枢反应电抗；8.交流绕组，一个q=6的整距线圈组磁动势的空间分布为（）。
A.矩形波；B.尖顶波；C.阶梯形波；D.正弦波；9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，稳定时电动机电磁转矩为（）。
A.0.1T N；B.0.81T N；C.0.9T N；D.T N；10.为消除交流绕组中的5次谐波电动势，可取y1等于（）。
A.4/5；B. 5/4；C.5/6；D.5/7 ；11.三相异步电动机转子电流所产生的磁动势相对于定子的转速为（）A.n s；B.n；C.sn s；D.0；12.三相异步电动机采用Y—△换接起动，只适用于（）。
A.罩极式电机；B.绕线式电机；C.正常运行为△接线的电机；D.正常运行为Y接线的电机；13.拆换异步电动机的定子绕组时，若把每相匝数减少了，气隙中每极磁通将（）。
2015年长沙理工大学电机学A上考试试卷
2015年长沙理工大学电机学A （上）考试试卷一、单选题（共15题，每题1分，15分）1、若线圈与磁场相对静止，与线圈相交链的磁通发生变化，则在线圈中将（）A 、产生运动电动势B 、产生变压器电动势C 、不产生感应电动势2、若硅钢片的叠片接缝增大，则其磁阻（）A 、增加B 、减小C 、基本不变3、一台三相电力变压器12560,U /10000/400,N N N S kVA U V Dy ==连结，负载时忽略励磁电流，低压侧相电流为808.3A 时，则高压侧的相电流为（）A 、808.3AB 、56AC 、18.67AD 、2.33A4、变压器空载损耗为（）A 、全部为铜耗B 、全部为铁耗C 、主要为铜耗D 、主要为铁耗5、单相变压器的异名端作首端时（）A 、高低压绕组电压同相B 、高低压绕组电压反相C 、高低压绕组电压不同相也不反相6、欲使变压器的0U ∆=，那么负载性质应为（）A 、阻感性B 、纯感性C 、纯阻性D 、阻容性7、Yy 连结的三相变压器，线电动势波形为（）A 、正弦波B 、平顶波C 、尖顶波8、对称分量法适用于（）A 、任何系统B 、线性系统C 、非线性系统9、变压器发生中性点位移时，其位移的大小与（）有关。
A 、正序阻抗B 、负序阻抗C 、零序阻抗10、使用电压互感器时（）A 、二次侧不能开路B 、二次侧不能短路C 、可以接电流表，接不接地无所谓11、直流电动机的额定功率指（）A 、转轴上吸收的机械功率B 、转轴上输出的机械功率C 、电枢端口吸收的电功率D 、电枢端口输出的电功率12、直流电机的感应电动势e E C n =Φ，这里的Φ指的是（）A 、励磁磁动势产生的主磁通B 、漏磁通C 、气隙中合成磁通D 、由电枢磁动势产生的磁通13、以下哪种人为因素不致使直流电机的机械特性硬度变化（）A 、电枢回路串电阻B 、改变电枢电压C 、减弱磁场D 、增大励磁电流14、启动直流电动机，励磁回路应（）电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
座位号
桂林电子科技大学试卷
2014-2015 学年第 二 学期 课号 1420488 课程名称 电机学 （闭卷、A 卷 ） 适用班级 13001201-13001204
一、单项选择题（每题1分，共10分）
1.0、Wb 是（ ）的单位。
A. 磁动势
B. 磁通
C. 磁场强度
D. 磁感应强度
1.1、在软磁磁路中，磁路计算时所用的磁化曲线是（ ）磁化曲线。
A. 起始
B. 磁滞回线
C. 基本
D. 线性部分
1.2、直流电机作电动机运行时，（ ）。
A. a E U >，E a 与I a 方向相同
B. a E U <，E a 与I a 方向相反
C. a E U >，E a 与I a 方向相反
D. a E U <，E a 与I a 方向相同
1.3、直流电机电动势结构常数C e 和转矩结构常数C T 之间的关系为（ ）。
A. e T C 9.55C =
B. T e C 9.55C =
C. e T 2πC C 60=
D. T e 2πC C 60
= 1.4、直流电机的所有绕组元件通过换向片连成一体，构成（ ）回路。
A. Y 形
B. 三角形
C. 闭合
D. 并联
1.5、额定电压为10000/400V 的三相电力变压器，一次侧电压为额定电压，负载运行时若二次侧电压为402V ，负载的性质是（ ）。
A. 纯阻性
B. 纯感性
C. 阻容性
D. 阻感性
1.6、变压器负载运行时，若负载增大，则其（ ）。
A. 铁损增大，铜损不变
B. 铁损不变，铜损不变
C. 铁损增大，铜损增大
D. 铁损不变，铜损增大
1.7、当0n n ＞时交流异步电动机工作于（ ）状态。
A. 电磁制动
B. 电动
C. 发电
D. 空载
1.8、三相异步电动机中定、转子的磁动势相对于定子的旋转速度比较，（ ）。
A. 前者快
B. 前者慢
C. 两者相对静止
D. 取决于电机运行状态
1.9、大型异步电动机不允许直接起动的原因是（ ）。
A. 电机温升过高
B. 对电网电流冲击过大
C. 起动时间太长
D. 机械强度不够
二、填空题（每题2分，共10分）
2.0、电机、变压器的磁路计算通常属于_______问题类。
2.1、直流电机中单叠绕组的Q=16，y 1=4，那么其第14号元件的下层边应放在第 号槽中。
2.2、变压器短路试验一般在 侧进行。
2.3、异步电动机三个特征转矩分别是额定转矩、 转矩和起动转矩。
2.4、异步电动机转子的铜耗称为_______功率。
三、判断题（正确打√，错误的大×，每题1分，共10分）
3.0、磁路无功率损耗。
（ ）
3.1、铁磁材料()B f H =为双值对应关系。
（ ）
3.2、直流电机在同一磁极下元件边中感应电动势的方向都是相同的。
（ ）
3.3、直流电机每条支路中各元件电动势总和几乎不变。
（ ）
3.4、电动机的电磁功率与机械功率是一致的。
（ ）
3.5、三相芯式变压器不能采用Yy 联结。
（ ）
3.6、额定容量相同但自耦变压器绕组容量比普通双绕组变压器的要小。
（ ）
3.7、笼型转子异步电动机转子磁动势的极对数多于定子磁动势的极对数。
（ ）
3.8、单相异步电动机交换两进线位置即可改变其转向。
（ ）
3.9、异步电动机额定运行时效率最高。
（ ）
四、简答题（每题5分，共10分）
4.0、何为电机的电枢反应？
4.1、画出异步电动机T 型等效电路图。
五、计算题（每题15分，共60分）
5.0、用宽度为5cm 的DR530硅钢片卷成一个环形铁芯线圈（叠片系数为0.94），其内径为20cm ，外径为30cm ，硅钢片磁导率Fe 04660μμ=。
磁路中含有一0.2cm 空气隙，线圈
为1400匝，磁通为3.7×10-4Wb ，求线圈电流。
5.1、一台它励直流电动机，N P 15kW =，N U 220V =，N I 7
6.4A =，N n 1500r/min =，电枢回路电阻a R 0.043=Ω，忽略电枢反应作用。
求：电动机电枢电流a I 60A =时转速；假设负载转矩不随转速而变化，电机的主磁通减小15%，求达到稳定状态时的电枢电流和转速。
5.2、一台国产三相变压器，名牌数据：320kV A ，6300/400V ,Yy n 0，短路损耗k p 5550W =，阻抗电压k U 4.5%=，不考虑温度换算，试求：额定负载且功率因数为0.8（滞后）时的
电压变化率和二次电压。
5.3、一台国产三相异步电动机的数据：1N U 380V =，N n 1437r/min =，定子为三角形联法；
电机参数：1R 2.365
=Ω，1X 7.741=Ω，'
2R 2.847=Ω，'
2X 9.795=Ω，m R 12.26=Ω，m X 202.8=Ω。
试求：极数p ；同步转速s n ；额定负载时的N s 、2N f 、1N I 、1N cos Φ、1N P 。
