膨胀水箱工作原理

膨胀水箱工作原理膨胀水箱是一种常见的设备，广泛应用于供暖系统、制冷系统和热水系统等领域。

它的主要作用是在系统中平衡水的膨胀和收缩，以保护系统的安全和稳定运行。

本文将详细介绍膨胀水箱的工作原理。

一、膨胀水箱的结构和组成膨胀水箱通常由两部分组成：膨胀罐和连接管道。

膨胀罐是一个密封的容器，通常由金属或塑料制成。

连接管道将膨胀罐与系统的水管连接起来，使水可以自由地流动进出膨胀罐。

二、膨胀水箱的工作原理膨胀水箱的工作原理基于水的膨胀和收缩特性。

当水被加热时，其体积会扩大，而当水被冷却时，其体积会收缩。

这种体积的变化会对系统产生压力影响。

在供暖系统中，当水加热后体积膨胀，压力增加。

如果没有膨胀水箱来缓冲这种压力变化，系统的管道和设备可能会受到损坏。

而有了膨胀水箱，当水膨胀时，多余的水会进入膨胀罐，从而减少系统的压力。

当水冷却时，膨胀罐中的水会返回到系统中，保持系统的正常工作压力。

膨胀水箱通过连接管道与系统的水管相连，形成一个封闭的系统。

当系统中的水温升高，水的体积增大，超过系统的设计工作压力时，多余的水会进入膨胀罐。

膨胀罐内的空气被压缩，从而使系统的压力保持在安全范围内。

当系统中的水温下降，水的体积收缩，此时膨胀罐内的水会返回到系统中，保持系统的正常工作压力。

膨胀罐中的空气则会膨胀，以适应系统的变化。

三、膨胀水箱的选择和维护选择合适的膨胀水箱对系统的正常运行至关重要。

膨胀水箱的容量应根据系统的总水容量和温度变化范围来确定。

一般来说，膨胀水箱的容量应为系统总水容量的10%至20%。

膨胀水箱的维护也很重要，以确保其正常运行。

定期检查膨胀水箱的压力和水位是必要的。

如果发现膨胀水箱的压力过高或过低，应及时调整。

此外，还应定期清洁膨胀水箱，以防止污垢堆积影响其工作效果。

总结：膨胀水箱通过平衡系统中水的膨胀和收缩，保护系统的安全和稳定运行。

其工作原理基于水的体积变化特性，通过膨胀罐和连接管道来实现。

选择合适的膨胀水箱容量和定期维护对系统的正常运行至关重要。

膨胀水箱在暖通空调系统中的应用

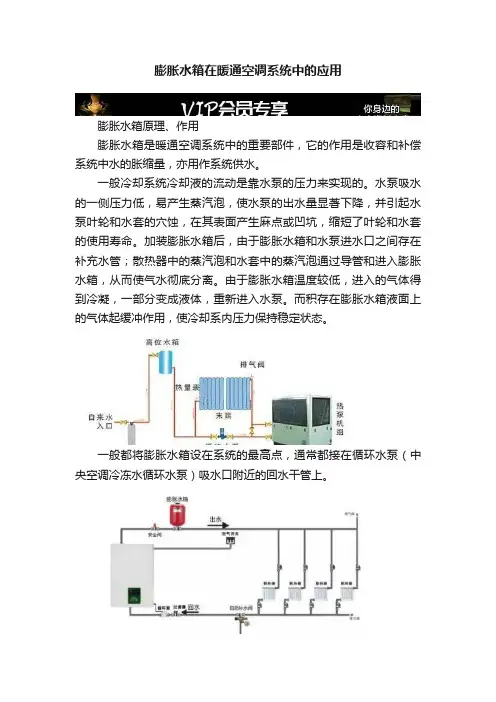

膨胀水箱在暖通空调系统中的应用膨胀水箱原理、作用膨胀水箱是暖通空调系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量，亦用作系统供水。

一般冷却系统冷却液的流动是靠水泵的压力来实现的。

水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点或凹坑，缩短了叶轮和水套的使用寿命。

加装膨胀水箱后，由于膨胀水箱和水泵进水口之间存在补充水管；散热器中的蒸汽泡和水套中的蒸汽泡通过导管和进入膨胀水箱，从而使气水彻底分离。

由于膨胀水箱温度较低，进入的气体得到冷凝，一部分变成液体，重新进入水泵。

而积存在膨胀水箱液面上的气体起缓冲作用，使冷却系内压力保持稳定状态。

一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。

膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。

膨胀水箱上通常接有以下管道：（1）膨胀管它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。

（2）溢流管用于排出水箱内超过规定水位的多余的水。

（3）液位管用于监督水箱内的水位。

（4）循环管在水箱和膨胀管可能发生冻结时，用来使水循环（在水箱的底部中央位置，和回水干道相连接）。

（5）排污管用于排污。

（6）补水阀与箱体内的浮球相连，水位低于设定值则通阀门补充水。

为安全起见，膨胀管、循环管、溢流管上不允许装任何阀门。

膨胀水箱用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。

膨胀罐起到容纳膨胀水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。

以下为开式高位膨胀水箱，适用于中小型低温水供暖系统，国标规格见下表，供参考。

中央空调系统中膨胀水箱的设置和配管中的几个问题在闭式循环的空调水系统中，膨胀水箱可以容纳水受热膨胀后多余的体积，解决系统的定压问题，向系统补水。

膨胀水箱简介

膨胀水箱是热水采暖系统和中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。

一般都将膨胀水箱设在系统的最高点，通常都接在循环水泵（中央空调冷冻水循环水泵）吸水口附近的回水干管上。

膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。

膨胀水箱上通常接有以下管道：（1）膨胀管它将系统中水因加热膨胀所增加的体积转入膨胀水箱（和回水干道相连接）。

（2）溢流管用于排出水箱内超过规定水位的多余的水。

（3）信号管用于监督水箱内的水位。

（4）循环管在水箱和膨胀管可能发生冻结时，用来使水循环（在水箱的底部中央位置，和回水干道相连接）。

（5）排污管用于排污。

（6）补水阀与箱体内的浮球相连，水位低于设定值则通阀门补充水。

为安全起见，膨胀管和溢流管上不允许装任何阀门。

膨胀水箱用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。

膨胀罐起到容纳膨胀水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来容纳膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。

本装置各点控制均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。

系统中设置膨胀水箱的主要作用（1）膨胀，使系统中的淡水受热后有膨胀的余地（2）补水，补充系统中因蒸发和泄漏而损失的水量并保证淡水泵有足够的吸入压头（3）排气，排放系统中的空气（4）投药，投化学药剂以便对冷却水进行化学处理（5）加热，如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

编辑本段膨胀水箱设计箱容积计算当95-70°C供暖系统 V=0.031Vc当110-70°C供暖系统V=0.038Vc当130-70°C供暖系统V=0.043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。

膨胀水箱的规格

築龍辎膨胀水箱设计安装要点膨胀水箱安装位置，应考虑防止水箱内水的冻结，若水箱安装在非供暖房间内时，应考虑保温。

膨胀管在重力循环系统时接在供水总立管的顶端；在机械循环系统时接至系统定压点，一般接至水泵入口前，循环管接至系统定压点前的水平回水干管上，该点与定压点之间，应保持不小于 1.5-3m的距离。

•膨胀管、溢水管和循环管上严禁安装阀门，而排水管和信号管上应设置阀门。

•设在非供暖房间内的膨胀管，循环管理体制、信号管均应保温。

• 一般开式膨胀水箱内的水温不应超过95° C。

膨胀水箱的容积计算膨胀水箱型式的分类：分开式和闭式开式有：密闭板式；隔膜式；球胆式；水泵定压补水一体式从箱内压力变化考虑：膨胀水箱又可分为定压式和变压式两种。

闭式膨胀水箱容积计算：J 铜为17.1 x I 。

』J 5) V p = a △ t V s 仏 -1 - 3：Vt=Vs ―-—1 一巳 P 2V t—膨胀水箱容积；m‘ V s —系统水容积，m 3 （参见下图1）V1 —低温时水的比容，m 3/Kg;V 2 —高温时水的比容，m 3/Kg a —线性膨胀系数；钢为11.7X 10》 △ T —水系统中最大温差：C （一般为 p 1 —低温时水压力，Kpa p 2 —高温时水压力，Kpa p 1; p 2的确定：P1=箱体静压头+系统顶部的最小压力值 p 2二运行时最高压力开式膨胀水箱容积计算方法：2V p ---膨胀水箱有效容积，m 3a —水的体积膨胀系数，a =0.0006,1/ C△ t —系统内最大水温变化值，C ---系统内的水容量，m 3，即系统中管道和设备内总容水量（参看图一）水系统中总容量（L/m 2空调面积）0.5-1 %冷冻水系统的补水量（膨胀水箱）水箱容积计算： Vp=aA tVs m3Vp-膨胀水箱有效容积（即从信号管到溢流管之间高差内的容积） m3a —水的体积膨胀系数，a=0.0006 L/ C△ t —最大的水温变化值 CVs —系统内的水容量m3,即系统中管道和设备内总容水量水系统中总容水量（L/m2建筑面积）供暖系统：当95-70 °C 供暖系统 V=0.031Vc当 110-70°C 供暖系统 V=0.038Vc当 130-70O C 供暖系统 V=0。

膨胀水箱设计

计算）
Vall-系统总容积、Pcap-水箱压力、Tw1-系统最高水温、Tr/t-基础温度 2024/8/12
二、膨胀水箱设计要点
C残留容积：残留容积V3满足：原则是倾斜出口不露出，一般2%，选得倾斜度角度为17度，即30%的坡度；也有一般要求冷却液的最低液面至膨胀水箱的底面距离不小于35mm，所以，必备的残留容积应不小于 35mm×膨胀水箱底平面面积；关于容积，行业内也有三种经验值 ➢ 理论派：储备容积3%（踩底线）、膨胀容积8%（公式计算）、以残留容积2%； ➢ 车厂派：储备容积11%、膨胀容积6%、残留容积高度35mm； ➢ 水箱派：总容积为系统容积16%，三者均分（简单粗暴）当然具体根据使用情况确定，原则上需要保证倾斜不漏补水口&温差计算膨胀量
2024/8/12
三、计算举例
水箱盖的选择依据：
比如：系统温度最高为105℃，需满足海拔4000m正常使用如右图，海平面上，即标准大气压下需要压力115kpa确保不沸腾；依据1）系统沸点＞系统最高水温根据前表得海拔4000m时大气压力为63.2kpa，此时水的沸点约为85℃，仍要满足105℃不沸腾，系统压力需要达到115kpa，即设计水箱盖的开启压力＞115-63.2=51.8kpa；依据2）水泵前压力＞1.0 bar 海拔4000m时大气压力为63.2kpa，压力盖的最小开启压力值应＞101.2-63.2=38Kpa 综上，为满足海拔使用，水箱盖设计压力需≥52kpa。但这样会带来系统在低海拔使用时，内部压力会达到153kpa
182
2024/8/12
二、膨胀水箱设计要点
➢ 气液分类充分： 1 ）进气口与膨胀水壶补水口最少隔3个腔以上，且位置错开； 2 ）溢气口流量控制，内部流道优化的同时，溢气管内增加节流阀； ➢ 满足加注工艺要求： 1）膨胀水壶壶口螺纹设计需要与加注枪头匹配； 2）膨胀水壶壶口到H线高度需要与加注枪长度一致；

中央空调系统中膨胀水箱的设置和配管中的几个问题

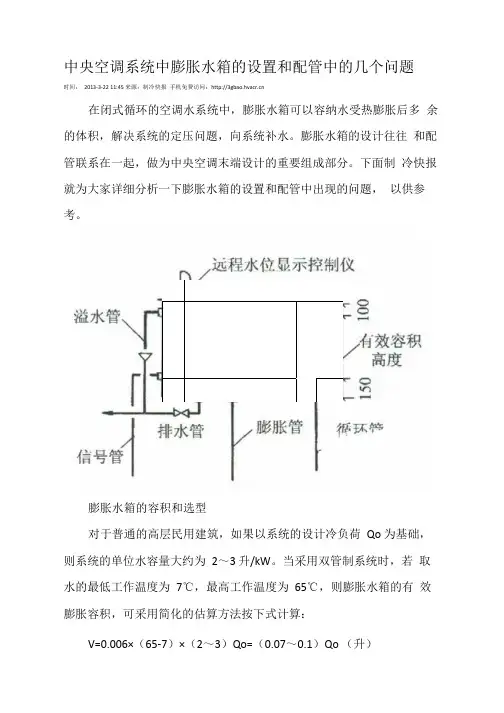

中央空调系统中膨胀水箱的设置和配管中的几个问题时间：2013-3-22 11:45 来源：制冷快报手机免费访问：在闭式循环的空调水系统中，膨胀水箱可以容纳水受热膨胀后多余的体积，解决系统的定压问题，向系统补水。

膨胀水箱的设计往往和配管联系在一起，做为中央空调末端设计的重要组成部分。

下面制冷快报就为大家详细分析一下膨胀水箱的设置和配管中出现的问题，以供参考。

膨胀水箱的容积和选型对于普通的高层民用建筑，如果以系统的设计冷负荷Qo 为基础，则系统的单位水容量大约为2～3 升/kW。

当采用双管制系统时，若取水的最低工作温度为7℃，最高工作温度为65℃，则膨胀水箱的有效膨胀容积，可采用简化的估算方法按下式计算：V=0.006×（65-7）×（2～3）Qo=（0.07～0.1）Qo （升）膨胀水箱的设置及其配管膨胀水箱的安装高度，应至少高出系统最高点0.5m（通常取1.0 ～1.5m）。

安装水箱时，下部应作支座，支座长度应超出底板100 ～200mm，其高度应大于300mm，支座材料可用方木、钢筋混凝土或砖，水箱间外墙应考虑安装用予留空洞。

膨胀水箱上的配管有膨胀管、信号管、溢水管、排水管和循环管等。

从信号管至溢出水管之间的膨胀水箱容积，就是有效膨胀容积。

膨胀管—原则上应接至循环水泵吸入口前的回水管路上，通常接到“集水器”上。

信号管—应将它接至制冷机房内的洗手盆处，信号管上应安装阀门。

溢流管—当系统内水的体积膨胀超过水箱内的溢水管口时，水会自动溢出。

溢出管上不许安装阀门。

排水管—在清洗水箱并将水箱放空时用，排水管上应安装阀门。

通常将溢水管和排水管连在一起，排至附近的下水道或屋面上。

循环管—在寒冷地区为防止膨胀水箱内水结冻而设置的。

当水箱内没有结冻可能时，可不设循环管。

特别在高层建筑中膨胀水箱和生活给水水箱通常设在屋顶水箱间内，并将水箱保温，因此无结冻可能。

膨胀水箱的补水设计膨胀水箱的补水方式有两种：1）浮球阀自动补水—当所在地区生活给水水质较软、且制冷装置对冷媒水水质无特殊要求时，可利用屋顶生活给水水箱，通过浮球阀直接向膨胀水箱补水。

关于机械制冷水系统膨胀水箱的设置

关于机械制冷水系统膨胀水箱的设置国家电力公司昆明勘测设计研究院朱世琦随着机械制冷系统在大、中型水电站通风空调运用的日益增多。

冷水系统膨胀水箱的设置也增多起来。

开式膨胀水箱多选择、套用采暖通风标准图集T905（一）、（二）；建築安装工程施工图集CN-6给定的规格型号。

膨胀水箱在冷冻水系统中的主要作用有二：1）吐纳水系统水体的膨胀（收缩）余量，对水系统的影响，低温时（开机期间）不会倒空，高温时（停机期间）不会外溢。

2）水系统的稳压控制点的设置。

其次还有补水等功能。

采暖用的膨胀水箱能简单的套用行吗？今就接触到的几个冷冻水系统的开式的膨胀水箱计算了一下，感到还是有些地方应引起注意。

1水系统的膨胀容积在有关文献（1）(2)中是这样说的：膨胀水箱的膨胀容积是由系统中的水容量和最大的水温度变化幅度决定，可以由下式计算：V p＝αΔt V S m3式中V p――膨胀水箱的有效容积（即从信号管到溢流管之间高差内的容积），m3α――水的体积膨胀系数，α＝ 0.0006 l/ ℃Δt --最大的水温变化值, ℃V S–系统内的水容量, m3, 即系统中管道和设备内的水容量。

有点文献（3）用来另外的形式的表达式，但本质上还是一回事。

2 供暖用水系统膨胀水箱与冷冻水系统的膨胀水箱异同一般情况下冷冻机的出水温度为7℃，回水温度为12℃。

就算冷冻机长期不用，在冷冻水系统的水初温取25℃，则Δt＝t2-t1=7－25＝-18℃。

热水供暖用高温为95℃，蒸汽供暖用高温为130℃，水系统初始温度取5℃。

设系统水量为10 m3。

来对比一下三个系统启动可见膨胀水箱在两种系统中的主要作用都是相同的。

但是各又有特点。

1）同样水量的系统，用在热水供暖的的膨胀水量比制冷用收缩量大5倍; 用在蒸汽供暖上的膨胀水量比制冷用大6.94倍。

2）供暖水系统启动后系统的水体增加，膨胀水量V p > 0 , 即膨胀水箱的水位上升。

因此, 供暖水系统的膨胀水箱的有效容积够用来存蓄膨胀水就行了。

膨胀水箱选型

膨胀水箱选型1. 引言膨胀水箱是一种用于存放热水的装置，广泛应用于供暖系统、太阳能系统、热泵系统等领域。

正确选型膨胀水箱对系统性能和安全起到至关重要的作用。

本文将介绍膨胀水箱的选型原则和常见的选型参数。

2. 选型原则2.1 容量选型膨胀水箱的容量选型应根据系统的热负荷和水循环系统的体积进行确定。

一般情况下，膨胀水箱的容量应满足以下条件：•容量能够满足系统循环水量的0.1%～1%。

对于小型供暖系统，通常容量在50L～100L之间；对于大型供暖系统，通常容量在500L～2000L之间。

•容量能够满足系统的热膨胀需求，一般为系统的10%～20%。

2.2 压力选型膨胀水箱的选型压力应根据系统的最大工作压力来确定。

一般情况下，选用的膨胀水箱的额定压力应大于系统的工作压力，通常选用的额定压力在1MPa～1.6MPa之间。

2.3 材质选型膨胀水箱的材质选型应考虑到介质的稳定性、耐压性和耐腐蚀性。

常见的材质有不锈钢、碳钢和玻璃钢等。

根据介质特性和使用环境选择合适的材质。

3. 选型参数3.1 容积率容积率是指膨胀水箱的有效容积与总容积之比，一般用百分比表示。

容积率的选择应根据系统的热膨胀量和容器形状来确定。

一般情况下，容积率在10%～30%之间。

3.2 额定压力额定压力是指膨胀水箱能够承受的最大压力，一般以兆帕（MPa）为单位。

根据系统的设计压力和安全系数来确定额定压力，一般选用的额定压力为系统设计压力的1.5倍。

3.3 温度参数膨胀水箱的温度参数包括最高温度、最低温度和工作温度范围。

根据系统的工作温度确定膨胀水箱的温度参数，一般情况下，最高温度为系统的最高工作温度加上一定的安全裕度，最低温度为系统的最低工作温度。

3.4 尺寸和重量膨胀水箱的尺寸和重量应根据系统的安装空间和运输条件来确定。

尺寸和重量的选择应满足系统的安装和运输要求，并确保安全稳定。

4. 结论在选型膨胀水箱时，需要根据系统的热负荷、水循环系统的体积、最大工作压力等参数来确定容量、压力和材质。

膨胀水箱标准

膨胀水箱标准膨胀水箱是用于热水系统及闭路循环系统的重要设备，其功能是起到调节水压的作用。

在我们的日常生活中，膨胀水箱被广泛应用于家庭供暖、空调系统、工业循环水系统等领域。

为了确保膨胀水箱的性能和安全性，制定相应的标准来规范膨胀水箱的设计和制造非常重要。

本文将介绍一些与膨胀水箱相关的标准要求以及测试方法。

膨胀水箱的标准主要涵盖以下几个方面：材料、尺寸、性能要求、检测方法和标志等。

下面将分别介绍这些标准要求。

关于膨胀水箱的材料要求。

膨胀水箱的材料应具有良好的耐腐蚀性能，能够在长期受水压和水质的作用下不受损坏。

常见的材料有不锈钢、铝合金、塑料等。

在制造时应选择合适的材料，并按照标准要求进行选择和加工。

关于膨胀水箱的尺寸要求。

根据具体的应用领域和系统大小，膨胀水箱的尺寸应根据系统的需求进行设计和制造。

重要的要求包括膨胀水箱的最大尺寸、最小尺寸、容积以及管口的直径等。

这些尺寸要求既要满足系统运行的需求，又要考虑到实际安装和操作的便利性。

接下来，关于膨胀水箱的性能要求。

膨胀水箱的性能要求主要包括其工作压力、抗冲击性能、密封性能等。

膨胀水箱应能够承受系统运行中的水压变化，并不产生泄漏。

对于一些特殊环境下的膨胀水箱，如高温、低温、高压等，还需对其进行特殊的性能测试。

然后，关于膨胀水箱的检测方法。

为了确保膨胀水箱的质量和性能符合标准要求，需要进行一系列的检测方法。

常见的检测方法包括检测水箱的抗压能力、抗冲击性能、密封性能等。

这些检测方法既可以通过实验室测试，也可以通过实际使用情况下的观察和记录来进行。

关于膨胀水箱的标志要求。

在制造和销售膨胀水箱时，应在产品上注明相关的标志信息，如型号、尺寸、材料、压力等。

这些标志可以帮助用户正确选择和使用膨胀水箱，并方便生产、销售和维护人员对产品的管理和追溯。

制定一份关于膨胀水箱标准是非常重要的，可以保证膨胀水箱的质量和性能符合要求，提高膨胀水箱的安全性和可靠性。

制造商、用户、监管部门和技术标准机构都应共同努力，推动制定相关的标准，并加强对膨胀水箱的标准化生产、销售和使用的监管。

膨胀水箱PPT精品课件

(四)膨胀水箱
• 1、结构
• 膨胀水箱多用半透明材料(如塑料)制成。膨胀水箱的上部用一个较细的软管与水箱的加水管相连，底部通过水管与水泵的进水侧相连接，通常位置略高于散热器。
2、作用 (1)把冷却系变成永久性封闭系统，减少了
冷却液的损失；
(2)避免空气不断进入，避免了机件的氧化
腐蚀；
205/106=2 k1=1.075 k2=1 (全压起动）
3、消防电梯起动已Se带=1负.07荷5 1316K(W6 3负0)=荷19率3.250K5/W136=1.46 k1=1.175 k2=1 (全压起动） Se=1.175 1 (6 15)=105.75KW
查： 3406TA柴油发电机组Sfq=295KW
728 108 108 108 66 66 66 66 108 31 30 22 20
A、按计算原则 1 确定柴油发电机的额定容量
火灾时带消防负荷：
停电事故带保证负荷：
车库及楼道
P9 =31KW
一台消防电梯 P“10=15KW
消火栓泵、喷淋水泵各一台
P‘11=50+30=85KW
消防中心
P12 =20KW
B、按计算原则 2 校验柴油发电机的起动能力
起动顺序：消防中心(20)----楼道(31)----喷淋水泵(55)---消火栓泵(30)----消防电梯(15)
1、喷淋水泵起动已带负荷51KW 已带负荷率
205/51=4
k1=1.025
k2=0.46 (降压起动65%)
2、消火栓泵起动 S已e=带1.负02荷5 100.66K8 W(6 已5带5)=负2荷30率KW
(3)减少了穴蚀； (4)使冷却系中水、汽分离，保持系统内压

膨胀水箱的工作原理

膨胀水箱的工作原理
一般地，由于空调系统的膨胀水箱是在水泵出口位置，而水泵是由循环泵提供动力来运转的，因此，当系统中的冷水不断地进入膨胀水箱后，冷水中的热量不断被吸收到膨胀水箱中去，使水温升高。

而当冷水被排出时，由于系统中热水中的热量没有被全部带走，所以剩余的热量还留在系统中。

因此，当冷水进入膨胀水箱后，水温又会继续升高。

这种循环过程，循环不断地进行着，直到水箱内温度达到平衡为止。

为使水继续循环下去而不使系统中热水的温度降低到其膨胀前的温度（通常为60~70℃），则必须在膨胀水箱内不断地补充冷水。

一般的空调系统在设计时都会留有一定数量的膨胀水箱。

其作用是当系统需要热水时可以通过水泵从膨胀水箱内向外补充冷水以保持系统中热水与冷水间的温度差达到平衡，当系统不需要热水时又可以把水排掉。

当我们打开空调时，首先看到的是室内机出风口下沿有一排绿色小灯亮起，这就是提示我们空调已开始运转了。

—— 1 —1 —。

膨胀水箱设计

膨胀水箱设计1. 简介膨胀水箱是供暖系统中的重要组成部分，它用于容纳系统中的水在加热时由于膨胀而产生的压力。

膨胀水箱的设计合理与否直接影响着供暖系统的正常运行和安全性。

本文将介绍膨胀水箱设计的原理和要点，以及一些常见的设计考虑因素。

2. 设计原理膨胀水箱的设计原理是基于水的膨胀性质。

当水被加热时，其体积会膨胀，从而产生压力。

膨胀水箱的作用就是承受这种压力，以避免系统压力过高而导致损坏。

在设计膨胀水箱时，需要考虑以下几个因素：2.1 容积膨胀水箱的容积应根据供暖系统的总容积和预计的水膨胀率来确定。

一般来说，膨胀水箱的容积应能够容纳系统中最大膨胀的水量，以确保系统正常运行。

2.2 选择材料膨胀水箱一般采用不锈钢或钢板制作，这两种材料具有较强的耐压性和耐腐蚀性。

在选择材料时，需考虑供暖系统中使用的介质对材料的影响，以及系统的工作温度和压力。

2.3 安全阀为了确保供暖系统的安全运行，膨胀水箱应配备安全阀。

安全阀可以在系统压力过高时自动排放部分水压，从而减轻系统的压力。

安全阀的选择应符合相关标准，以确保其可靠性和稳定性。

3. 设计考虑因素在进行膨胀水箱设计时，需要考虑以下几个因素：3.1 系统容量和需求首先需要确定供暖系统的总容量和预计的水膨胀率。

根据这些参数来确定膨胀水箱的容积和安全阀的参数。

3.2 系统压力和温度膨胀水箱的设计应考虑供暖系统的工作压力和温度。

这些参数将影响膨胀水箱的材料选择和尺寸设计。

3.3 安全性膨胀水箱的设计应确保系统在压力过高时能安全释放压力，以避免系统损坏或发生事故。

安全阀的选择和设置应符合相关标准。

3.4 维护和检修膨胀水箱应设计为易于维护和检修。

这样可以确保在需要时能够方便地对膨胀水箱进行维修和更换。

4. 结论膨胀水箱设计对供暖系统的正常运行和安全性具有重要影响。

在设计膨胀水箱时，应考虑系统的容量、水膨胀率、压力、温度以及安全性等因素。

合理的设计能够有效地防止供暖系统的压力过高，确保系统的稳定运行。

膨胀水箱的结构设计

ＳＵＮ一ｔｏｎｇ，ＪＩＡＹａｈ一６ｏ
（ＣｈｉｎａＮｕｃｌｅａｒＰｏｗｅｒＥｎｇｉｎｅｅｒｉｎｇＣｏ．，Ｌｔｄ．，ＣＮＮＣ，Ｂｅｉｊｉｎｇ１００８４０，Ｃｈｉｎａ）
关键词：膨胀水箱；调压；隔膜；限位板中图分类号：ＴＱ１５３．２文献标识码：Ｂ文章编号：１００１ — ９６７７（２０１３）１３ — ０２００ — ０３
ＴｈｅＤｅｓｉｇｎｏｆＶｅｓｓｅｌｆｏｒＲｅｇｕｌａｔｉｎｇＰｒｅｓｓｕｒｅ
第４ｌ卷第１３期２０１３年７月
广
州
化
工
Ｖｏ１．４１Ｎｏ．１３
ＧｕａｎｇｚｈｏｕＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙ
Ｊｕｌ彤，贾艳波
１膨胀水箱的结构及工作原理
１．１结构
图２隔膜
Ｆｉｇ．２Ｔｈｅｓｔｒｕｃｔｕｒｅｏｆｍｅｍｂｒａｎｅ
隔膜：本设备简体内安装有隔膜，材质为氯丁橡胶。橡胶隔膜可以随内部介质体积的变化膨胀或收缩，缓冲工艺系统压
Ａｂｓｔｒａｃｔ：Ｖｅｓｓｅｌｆｏｒｒｅｇｕｌａｔｉｎｇｐｒｅｓｓｕｒｅｃａｎｂｅｕｓｅｄｔｏｒｅｇｕｌａｔｅｔｈｅｅｘｃｈａｎｇｅｏｆｔｈｅｓｙｓｔｅｍｐｒｅｓｓｕｒｅ．Ｔｈｅｓｔｒｕｃｔｕｒｅｏｆｔｈｅｖｅｓｓｅｌｏｒｆｒｅｇｕｌａｔｉｎｇｐｒｅｓｓｕｒｅｗａｓｐｒｅｓｅｎｔｅｄ，ａｎｄａｍｅｔｈｏｄｏｆｃａｌｃｕｌａｔｉｎｇｔｈｅｐｏｓｉｔｉｏｎｏｆｔｈｅｉｎｔｅｒｎａｌｔｏｒｉｓｐｈｅｒｉｃａｌｍｅｍｂｒａｎｅｅｘｐａｎｓｉｏｎｌｉｍｉｔｅｒｗａｓｐｒｏｐｏｓｅｄ．ＴｈｅｃａｌｃｕｌａｔｉｎｇｏｆｔｈｉｓｄｅｖｉｃｅｗａｓｄｉｓｃｕｓｓｅｄｂｅｔｗｅｅｎＣｏｄｅＧＢ１５０ａｎｄｏｔｈｅｒｓ．Ｓｏｍｅｎｏｔｅｓｔｈａｔｓｈｏｕｌｄｂｅａｖｏｉｄｅｄｗｅｒｅｓｕｍｍａｒｉｚｅｄ，ｗｈｉｃｈｃａｎｂｅｔｈｅｒｅｆｅｒｅｎｃｅｉｎｄｅｖｅｌｏｐｉｎｇｔｈｉｓｋｉｎｄｏｆｖｅｓｓｅｌｉｎｃｈｅｍｉｃａｌｉｅｆｌｄ．Ｋｅｙｗｏｒｄｓ：ｖｅｓｓｅｌｏｒｆｒｅｇｕｌａｔｉｎｇｐｒｅｓｓｕｒｅ；ｒｅｕｌｇａｔｉｎｇｐｒｅｓｓｕｒｅ；ｍｅｍｂｒａｎｅ；ｔｏｒｉｓｐｈｅｒｉｃａｌｍｅｍｂｒａｎｅｅｘｐａｎｓｉｏｎｌｉｍｉｔｅｒ

暖通系统重要部件膨胀水箱,到底有什么作用

暖通系统重要部件膨胀水箱，到底有什么作用一、膨胀水箱的概念膨胀水箱是热水采暖系统和中央空调水路系统中的重要部件，它的作用是收容和补偿系统中水的胀缩量。

一般都将膨胀水箱设在系统的最高点，一般来说都接在循环水泵(中央空调冷冻水循环水泵)吸水口附近的回水干管上才。

膨胀水箱是一个钢板焊制的容器，有各种大小不同的规格。

膨胀水箱上通常接有以下管道：1.膨胀管：它将系统中水减小因加热膨胀所增加的体积转回膨胀水箱(和回水干道相连接)。

2.溢流管：用于排出水箱内超过水位的多余的水。

3.信号管：用于监督水箱内的水位。

4.循环管：在水箱和膨胀管即使发生冻结时，用来使水循环(在水箱的底部中央位置，和回水干道相连接)。

5.排污管：用于排污。

6.补水阀：与箱体内的浮球相连，水位远高于菜单项设定值则通阀门补充水。

为安全起见，膨胀管和溢流管上装有不允许装任何阀门。

二、系统中设置膨胀水箱的主要作用1.膨胀，使系统中的淡水受热后有膨胀的余地。

2.补水，补充系统中因蒸发和泵泄漏而损失的水量并保证淡水泵有足够的吸入压头。

3.排气，排放系统中所的空气。

4.投药，化学药剂以便对冷却水进行化学处理。

5.加热，如果在其中设置了加热装置，可对冷却水进行加热以便暖缸。

膨胀水箱的作用简单的说裴齐丘就是三点：补水，定压，容纳膨胀水。

三、膨胀水箱作用详细撷取1.起到吸纳系统锚定热涨的多余水。

2.给系统定压(水箱的最低水位要高出系统最高点1～2m)。

3.补充系统漏水。

采暖或空调系统一般在允许的情况下都应该装设高位膨胀水箱，如果条件有限，可以装设定压罐或是变频水泵进行定压展开补水。

膨胀水箱用于闭式水循环系统中，起到了平衡水量及压力的巨大作用作用，避免安全阀频繁开启和自动补冷却系统水阀频繁补水。

膨胀罐起到容纳膨胀示范作用水的作用外，还能起到补水箱的作用，膨胀罐充入氮气，能够获得较大容积来乘载膨胀水量，高、低压膨胀罐可利用本身压力并联向稳压系统补水。

本装置亚胺各点控制中均为联锁反应，自动运行，压力波动范围小，安全可靠，节能，经济效果好。

中央空调膨胀水箱工作原理

中央空调膨胀水箱工作原理
中央空调膨胀水箱的工作原理是当空调处于制冷状态时，制冷剂在密封的管道中循环，此时由于制冷剂由气态转化成液态，会产生大量的冷凝水，同时制冷剂还会不断吸收周围空气中的热量，因此此时管道中的压力会不断下降；当压力低于正常值时，膨胀水箱中的气体就会自动进入空调系统，使压力上升，直到与正常值相符为止。

膨胀水箱一般用钢板制成，通常是圆形或矩形，由于供热系统水的热胀冷缩作用，当热水升温时，系统中的水容积增加，当无处容纳水的这部分膨胀量时，供热系统内的水压增高，将影响正常运行；由膨胀水箱容纳系统的水膨胀量，可减小系统因水的膨胀而造成的水压波动，提高了系统运行的安全、可靠性。

从最基本的热水膨胀量计算公式入手推导结合目前地面辐射采暖的设计习惯，推导并得出符合工程实际应用的低温热水地面辐射采暖用定压膨胀水箱选型计算方法。

以此在技术层面上推动膨胀水箱这一结构简单，性能可靠，价格低廉的采暖系统定压设备在崭新的地面辐射采暖形式中的广泛应用。

膨胀水箱的计算

膨胀水箱的计算1、系统水容量计算：1）G＝Q*A*1.2÷（1.163×T）（1.63是KW到KCAL换算系数）（1.2应该是个安全系数）Q：制冷量KWA：使用系数G：水流量 m3/hT：空调水系统供回水温差℃2）系统水容量Vc（L/㎡建筑面积）（实用供热空调设计手册第二版P2033）运行制式系统形式全空气系统空气-水系统供冷0.40～0.55 0.70～1.301.25～2.00 1.20～1.90供暖（热水锅炉）0.40～0.55 0.70～1.30供暖（热交换器）3）每供1kW冷量或热量时的水容量V（L/kW）系统的管路或设备V室内机械循环供热管路（温差20～7.825℃）5.8室外机械循环供热管路（温差20～25℃）31.2室内机械循环供冷（温差5℃）或冷热两用室外机械循环供冷（温差5℃）或23.2冷热两用锅炉2～5制冷机的壳管式蒸发器 1蒸汽－水或水－水热交换器 1表冷器（冷热盘管） 12、水箱容积计算：1）供暖系统当95-70°C供暖系统 V=0.034Vc当110-70°C供暖系统V=0.038Vc 当130-70°C供暖系统 V=0.043Vc式中V——膨胀水箱的有效容积（即相当于检查管到溢流管之间高度的容积），L；（实用供热空调设计手册第二版P416）2）空调冷冻水系统(1)V——膨胀水箱的有效容积V=0.014Vc（实用供热空调设计手册第二版P416）(2)V=Vt+VP（实用供热空调设计手册第二版P2033）Vt---水箱的调节容量，一般不应小于3min平时运行的补水泵流量，且保持水箱调节水位高差不小于200mm。

（补水泵的小时流量，宜取系统水容量的5%，不大于10%）膨胀水量VP=a△tVc=0.0006△tVca——水的体积膨胀系数a=0.0006L/℃△t—最大水温变化值℃△t—最大水温变化值℃Vc—系统的水容量3）方案设计时，膨胀水量也可以按下列数据估计：冷水系统取0.1L/KW;热水系统取0.3L/KW。

膨胀水箱ppt

特权福利
特权说明
VIP用户有效期内可使用VIP专享文档下载特权下载或阅读完成VIP专享文档（部分VIP专享文档由于上传者设置不可下载只能阅读全文），每下载/读完一篇VIP专享文档消耗一个VIP专享文档下载特权。
年VIP
月VIP
连续包月VIP
VIP专享文档下载特权
享受60次VIP专享文档下载特权，一次Байду номын买的VIP时长期间，下载特权不清零。
100W优质文档免费下载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
3、膨胀水箱的作用原理
(1)一般冷却系冷却液的流动是靠水泵的压力来
实现的。水泵吸水的一侧压力低，易产生蒸汽泡，使水泵的出水量显著下降，并引起水泵叶轮和水套的穴蚀，在其表面产生麻点和凹坑，缩短了叶轮和水套的使用寿命。加装膨胀水箱后，由于膨胀水箱和水泵进水口之间存在补充水管，使水泵进水口处
保持较高的水压，减少了汽泡的产生。
即用一根管子把散热器和膨胀水箱的底部或上部(管
子插入液面以下)连通。但这种装置只能解决水汽分
离及冷却液消耗问题，而对穴蚀没有明显的改善。当
冷却液温度升高时，散热器中液体膨胀、汽化，散热
器中的蒸汽通过导管进入膨胀水箱。当冷却液温度降
低时，散热器内压力下降，膨胀水箱中冷凝的液体又
通过导管流进散热器。
膨胀水箱
(四)膨胀水箱
• 1、结构
• 膨胀水箱多用半透明材料(如塑料)制成。膨胀水箱的上部用一个较细的软管与水箱的加水管相连，底部通过水管与水泵的进水侧相连接，通常位置略高于散热器。

空调水系统膨胀水箱的选型计算

空调水系统膨胀水箱的选型计算先了解一下膨胀水箱的几个作用吧：作用1：所谓膨胀水箱那肯定跟系统内水的热胀冷缩有关...众所周知水的体积加热就会膨胀...受冷体积就会缩小...那问题就来了...这个时候系统出气筒在哪...？水就这样膨胀下去不能把水管给胀坏了呀...因为整个闭式系统水的容积是一定的...膨胀水箱就是这个出气筒...水的体积膨胀了...多余的水就会通过膨胀水箱溢流出去...体积缩小了膨胀水箱后备水源就会通过水的重力给系统自动补水进去... 作用2膨胀水箱还有给系统补水及稳定系统压力的功能...如果系统出现泄漏或者维修造成水量部分减少...膨胀水箱是最好的自动补水装置...膨胀水箱一般安置在比系统最高点还要高点的位置...其水位高度的变化基本可以忽略...所以它就具有稳定整个系统压力的功能...膨胀水箱的安装高度应至少高出系统最高点0.5m(通常取1.0 ～1.5m)作用3膨胀水箱作为系统的最高点并与大气直接连通...所以膨胀水箱还具有一定的系统排气功能... 膨胀水箱的的水管一般接入到系统的回水管或者集水器上...也就是水泵的进水端...姐上张图给大家参考：这个膨胀水箱有点大...单中央空调制冷来说估计很难用得上这种还配人梯的大型膨胀水箱...小型的膨胀水箱也不需要什么玻璃管液位计...有浮球阀也不用什么电子液位计...这个膨胀水箱属于功能比较强大的...特别是在南方做惯空调的同学可能还要问：姐...那个循环管是干嘛的...在北方的膨胀水箱是要再接条循环管的...循环管在同一条回水管上接入...与原来的膨胀水接管处差不多相隔2米左右...这样来保证冬季供热时一部分热水能在膨胀水箱里循环以此来防止膨胀水箱及膨胀水管结冰...好啦...谈谈容积的计算公式吧...对于普通的高层民用建筑...如果以系统的设计冷负荷Qo为基础...则系统的单位水容量大约为2～3升/kW...你的主机是制冷量是多少千瓦呢？就这样套算进去吧...当采用双管制系统时...若取水的最低工作温度为7℃，最高工作温度为65℃...则膨胀水箱的有效膨胀容积V，可采用简化的估算方法按下式计算：V=0.006×(65-7)×(2～3)Qo=(0.7～1)Qo (升)注意：以上是有效容积，水箱是放不满的，所以选择水箱的体积应该在这个计算结果的基数上再乘以1.2以上...以上内容希望对您有所帮助！。

建筑供热工程：膨胀水箱

第2章散热器热水供暖系统
热水供暖系统的附属设备-膨胀水箱
膨胀水箱
膨胀水箱
优点：结构简单、压力稳定、减化管理。缺点：水箱占据一定空间，建筑物高处应有放置条件；建筑物结构设计要考虑水箱及水的荷重。
膨胀水箱
1-溢流管； 2-排水管； 3-循环管； 4-膨胀管； 5-信号管； 6-箱体； 7-人孔； 8-人梯
排水管设在箱底，以便排水；其余各管设在管壁，以防堵塞。
膨胀管与系统干管相连接，供进出水之用，管径较大。
循环管比膨胀管管径稍大，水从膨胀管进，从循环管出。使水箱未保温或保温较差时，防止冻结。
溢流管位置最高、管径最大，进行有组织的排水。
圆形膨胀水箱构造示意图
膨胀水箱
1-溢流管； 2-排水管； 3-循环管； 4-膨胀管； 5-信号管； 6-箱体； 7-人孔； 8-人梯
排水管与溢流管并联，接到附近的排水设备上方，不允许直接连接到下水管道中。人孔和人梯供检修和清洗水箱时人员进出。信号管用来检查膨胀水箱内水温是否高于最低水温，引导管理人员便于观察和操作的排水设备上方。
圆形膨胀水箱构造示意图mm钢板制成膨胀管与循环管在回水干管上的连接点相距2~3m。膨胀管、溢流管和循环管上严禁安装阀门！置于不供暖房间的膨胀水箱、膨胀管、循环管和信号管应保温，以减少无效热损失和防冻。
谢谢观看
