综合录井培训讲义
综合录井基本技能培训教材之现场大班工作手册
内部资料综合录井基本技能培训教材之现场大班工作手册编写单位：湖南中南石油测录井工程院编写人：刘美秀审核人：詹仲伦许建喜湖南中南石油测录井工程院2005年6月目录第一章现场大班日常工作流程 (2)第一节钻前准备阶段 (2)第二节综合录井前期阶段 (3)第三节进入综合录井阶段 (3)第四节原始资料整理阶段 (6)第五节实物资料上交验收阶段 (6)第二章综合录井基础知识及现场操作方法 (7)第一节钻具管理 (7)第二节迟到时间 (8)第三节岩屑捞取方法 (11)第四节真、假岩屑的判断 (12)第五节荧光录井方法 (13)第六节油气水资料的收集 (15)第七节几种特殊情况的资料收集 (19)第八节特殊作业资料的收集 (20)第九节钻井取芯时油气层归位方法 (21)第十节岩芯编录、保管与入库 (23)第三章小班地质报表记录格式与内容 (26)第四章油气水资料整理格式 (28)第一章现场大班日常工作流程第一节钻前准备阶段1、熟悉钻井地质设计，明确钻井目的，了解预测的地层、岩性、油气分布、地层压力和具体的录井要求；2、协助分队长、地质工程师收集、了解与本井有关的区域和邻井地质资料，特别是了解探区易井喷、易井漏和复杂井段的层位以及邻井对复杂井段的处理经过、结果、经验教训等；3、协助分队长、地质工程师制定地质录井的具体实施方案和技术措施，并向相关人员进行地质交底；4、准备井场工作所需的用品、用具和各项录井记录报表、图纸等；5、与分队全体员工一起安装、校验综合录井仪；6、协助分队长、地质工程师与仪器工程师制定具体的HSE等方案。
第二节综合录井前期阶段1、协助工程方与采集工一起做好钻具管理工作。
准确丈量钻具，做到五清楚（即钻具组合、钻具总长、方入、井深、下接单根）、三对口（即工程、地质、仪器）、一复查（全面复查钻具）、严把倒换关，确保井深准确无误。
并按质量管理体系的管理要求做好钻具原始数据等的登记、造册，以便查对（要求原始数据工程、地质方负责人签字）；2、每天按《规范》、《设计》、《录井队作业文件》及甲方的要求等对采集工的各项工作做好检查与记录，发现问题督促采集工及时进行整改，并按质量管理体系的管理要求做好原始记录；3、每天按时绘制钻时曲线，以便及时给录井分队长划分地层（在无岩屑的情况下）提供依据；4、按设计要求与《规范》做好迟到时间的测定与校正工作，为下一步的综合录井打好基础；第三节进入综合录井阶段除了做好以上各点外，还应做如下工作：1、督促采集工按迟到时间及设计间距，连续固定位置，准确捞取、清洗、晾晒岩屑；2、按《规范》及《设计》要求做好岩屑的装袋与保管工作；3、督促采集工按《规范》及《设计》要求做好岩性的初步鉴定工作，并按《规范》在地质班报表上的相应栏目中详实记录。
录井技术培训教材
液，气显示消失，说明来自渗透性较好的储层气；如果气显示继续存在且幅度有增高趋势，说明它来自 高压高产的储集层，当幅度慢慢减少，说明它来自高压低产的储集层。
吐哈盆地气测录井参数特征表
层别 项目
油
层
气层
WH=
C1+C2+C3+iC4+nC4+C5
轻重比：帮助识别煤层效应。因为煤层气含有大量的C1和C2，可以和油气显示区别开。
C1+C2
BH=
C3+iC4+nC4+C5
特征比：该值的大小可进一步确定该气相是否与油相关。
iC4+nC4+C5
CH=
1>湿度分界点
C3
当 WH<0.5 为干气；0.5<WH<17.5 为气层；17.5<WH< 40 为油层；WH >40 为残余油层.
地 岩性 深度
层
(m)
0
1660
鄯 善
1680
群
1700
1720
1740
连
1760
木
沁 组
1780
1800
1820
1840
胜
金
口 组
1860
三
十
1880
里
大
墩
组
全烃
胜北404井气测录井图
0.001 0.001 0.001 0.001 0.6 0.001
C1 C2 C3 iC4 nC4
1
1
1
出口密度
1 1.1
综合录井仪工作原理 ppt课件
ppt课件
32
超声波液位传感器
ppt课件
33
• 超声波液位传感器安装方式分夹持式和焊接 式两种，安装在需要监测液位的泥浆罐上。 夹持式是安装在所配的传感器安装支架上。 焊接式是将安装架底部的焊接块直接焊在泥 浆罐面上。
31
（三）液位传感器
监测泥浆总体积的变化，能早期发现井漏、井涌和井喷，因 而监测泥浆总体积对于钻井安全有着重要的意义。为了求得地 面泥浆的总体积及其变化，所有贮存泥浆的容器，均做成等截 面的几何形状。这样就可通过液面的变化，精确地计量泥浆的 体积及其变化。
为取得地面泥浆总体积的讯号，每个泥浆容器都装有泥浆液
尊敬的郝总和地质组各位专家：我叫 夏志君，是江汉油田综合录井5队 的仪修大班，2005年7月毕业于江 汉石油学院测控技术与仪器专业， 2011年取得工程师职称，下面是我 工作7年来对综合录井仪的一些认 识和工作中的一点体会，不足之处 望大家谅解。
ppt课件
1
交流学习
综合录井仪工作原理
ppt课件
2
综合录井技术是在钻井过程中应用电子技术、计算 机技术及分析技术、借助分析仪器进行各种石油地 质、钻井工程及其他随钻信息的采集(收集)、分析 处理，进而达到发现油气层、评价油气层和实时钻 井监控目的的一项随钻石油勘探技术。应用综合录 井技术可以为石油天然气勘探开发提供齐全、准确 的第一性资料，是油气勘探开发技术系列的重要组 成部分。该项技术在国外—般称泥浆录井(Mudlogging) 。
ppt课件
13
①传感器
传感器亦称一次仪表，实现从一种物理量到另 一种物理量的转换，其输入信号为待测物理量，如 温度、压力、电阻率等，输出信号为可以被二次仪 表或计算机接收的物理量，如电流、电压等。

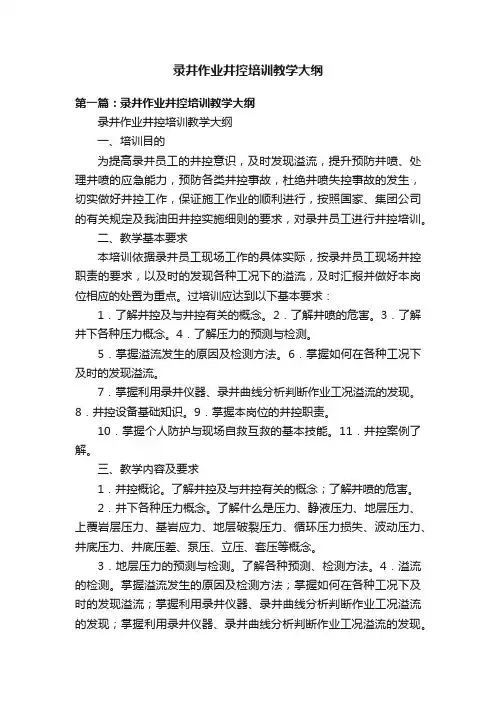

录井作业井控培训教学大纲
录井作业井控培训教学大纲第一篇：录井作业井控培训教学大纲录井作业井控培训教学大纲一、培训目的为提高录井员工的井控意识，及时发现溢流，提升预防井喷、处理井喷的应急能力，预防各类井控事故，杜绝井喷失控事故的发生，切实做好井控工作，保证施工作业的顺利进行，按照国家、集团公司的有关规定及我油田井控实施细则的要求，对录井员工进行井控培训。
二、教学基本要求本培训依据录井员工现场工作的具体实际，按录井员工现场井控职责的要求，以及时的发现各种工况下的溢流，及时汇报并做好本岗位相应的处置为重点。
过培训应达到以下基本要求：1．了解井控及与井控有关的概念。
2．了解井喷的危害。
3．了解井下各种压力概念。
4．了解压力的预测与检测。
5．掌握溢流发生的原因及检测方法。
6．掌握如何在各种工况下及时的发现溢流。
7．掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现。
8．井控设备基础知识。
9．掌握本岗位的井控职责。
10．掌握个人防护与现场自救互救的基本技能。
11．井控案例了解。
三、教学内容及要求1．井控概论。
了解井控及与井控有关的概念；了解井喷的危害。
2．井下各种压力概念。
了解什么是压力、静液压力、地层压力、上覆岩层压力、基岩应力、地层破裂压力、循环压力损失、波动压力、井底压力、井底压差、泵压、立压、套压等概念。
3．地层压力的预测与检测。
了解各种预测、检测方法。
4．溢流的检测。
掌握溢流发生的原因及检测方法；掌握如何在各种工况下及时的发现溢流；掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现；掌握利用录井仪器、录井曲线分析判断作业工况溢流的发现。
5．井控设备基础知识。
了解井设备的基本情况；了解井控设备的工作压力及设备的现场部局安装、使用情况。
6．溢流的处置。
掌握本岗位的井控职责；掌握个人防护与现场自救互救的基本技能。
7．井控案例学习了解。
8．讨论、互动交流。
培训教师与学员、学员之间进行讨论、互动、交流，提出工作中出现的实际问题，分析研究找出解决问题的最优方法，促进相互提高。
综合录井仪讲义
综合录井仪基本知识和发展方向一、综合录井仪的基本知识1、录井仪的发展过程综合录井是在气测录井和地质录井的基础上包含钻井工程录井逐渐发展起来的。
国外最早1939年录井用于商业服务，国内50到60年代。
我国油气勘探初期当时气测录井使用原苏联半自动气测仪,后来我国自行制造仿苏QC_571型半自动气测仪 都是人工点测量,进一步发展为自动气测仪采用记录仪记录总烃和组份两道曲线可以连续测量。
但是上述气测仪的检测器均采用铂丝灵敏臂和固定臂组成的测量电桥以1.1V和0.65V供桥路电压分别测量出总烃和重烃读数值，再换算其百分比含量。
70年代开始纷纷研制色谱气测仪。
72年气测录井使用SQC_701型自动色谱气测仪。
气测录井仪技术性能有很大飞跃，气测录井气体分析由间隔点测量变为自动连续测量。
烃类检测器由高灵敏度氢火焰离子检测器代替铂丝灵敏臂，测量精度由千分之几提高到几十PPM，烃类气体可分析C1、C2、C3、iC4、nC4多种组分。
综合录井仪地矿系统最初引进了美国泥浆公司的MD_1000综合录井仪，备有各种工程参数的传感器，各信息传递均为气体传送，并应用气动式指针仪表显示和记录。
气体分析检测器采用黑白元件。
同时期石油部系统引进法国地球物理服务公司的TDC综合录井仪，华东石油学院引进贝罗特公司CAD综合录井仪。
TDC 综合录井仪首先将计算机用于综合录井仪，采用VIGLANCE系统，烃类气体分析检测器为黑白元件。
该综合录井仪包括气测录井、地质录井、钻井实时监测、泥浆录井、地层压力录井、钻井优化、工程数据和资料整理等一整套综合录井程序。
1986年中国石油天然气总公司(CNPC)引进国外40多套、四种型号的综合录井仪，这次大量引进对我国综合录井技术和综合录井仪的制造都有很大促进和提高。
国外录井技术方面：1.烃类气体分析周期愈来愈短：4分、2分、1分、最短可达30秒；2.软件发展走向:：统一化、平台化、标准化、智能化；3.新技术应用：定量、恒效率脱气，连续分析；4.钻具振动随钻检测；5.定量荧光；6.多井对比；7.井涌监测；8.综合录井计算机新技术；9.地层综合评价技术；10.MWD技术、LWD(随钻录井技术)；11.热成相技术；仪器制造：国外综合录井仪制造商竞争相当激烈。
录井工井控培训(1)
泥岩密度与地层压力关系图
4、测井方法
RFT测压取样
5、试油和测试求压力
四、现场如何综合判断是否钻遇高压层(异常预报）
了解如何综合判断是否钻遇高压层是井控的基础工作之一， 是搞好井控的重要工作。
（１）、机械钻速增加，发现快钻时
钻入高压油、气层时，由于欠压实作用，地层孔隙度增加， 岩石基岩应力减小易于破碎，同时井底压差减小，因此钻速就 会加快。特别是地层压力大于井底压力时钻速增加更为明显。 当钻遇发育的裂缝或溶洞时，不但钻速增快而且还会有放空和 蹩跳钻等现象。 （钻压、转盘速度、钻头类型及水力条件基本 维持不变）
2.井眼系统压力
（1）液柱压力由液体自重对其下部某深度处产生的压力。 P=0.0098ρ mH P —垂深为H处的液柱压力 MPa ρm —流体密度g/cm3
H —液柱垂直高度m。
例 ： 密 度 为 1.20 g/cm3 在 3000m 处 地 层 水 密 度 为 1.07 g/cm3压力为P=0.0098ρmH=0.0098×1.20×3000=35.288 MPa。
数值表示法：泵压、套压、地层压力。
压力梯度法：某点压力与其深度的比值G=P/H， MPa/m 例 如 : 井 深 2000m 处 压 力 为 21MPa, 其 压 力 梯 度 为 G=P/H=21/2000=0.0105 MPa。 当量流体密度法：某点压力折算为该点产生等量液柱压力 的流体密度，g/cm3 ，ρe=P/0.0098H。
一、绪论
2.井控的概念 一级井控：是用适当密度的钻井液产生的液柱压力 来平衡地层压力，实现安全钻井 。 二级井控：是指有一定量的地层流体侵入井内时能及 时发现，并能关闭井口防喷设备，然后用合理的压井方 法恢复井内压力平衡。 三级井控：是指发生井喷失去控制后，组织专门人 员进行抢救措施，重新恢复对井的控制。 井控的指导方针：立足一级井控，搞好二级井控， 杜绝三级井控 3.井控技术的发展 第一阶段：经验阶段，20世纪50年代及以前 第二阶段：理论阶段， 20世纪60-70年代 第三阶段：现代化阶段， 20世纪70年代中期至今
综合录井仪视频培训教程技术资料
综合录井仪视频培训教程技术资料综合录井仪视频培训教程传感器部分一、绞车传感器1、原理及功能绞车传感器是由转子和定子两部分组成，在定子槽中有两组电子元件，转子则是一个镶嵌12块磁铁的圆环, 当绞车轴转动时，转子跟随转动, 转子上的磁铁就不断从两组霍尔元件上面扫过，于是，从两个信号线输出端产生了相位相差90度的脉冲信号, 该信号经处理后输入给计算机，计算机根据相关参数把它转变成大钩高度的变化，从而测出钻头位置和井深。
2、技术指标A:工作电压： DC 5V－15VB:输出信号: 脉冲信号（12个脉冲/转）3、绞车传感器好、坏的判别绞车传感器一般有四根线：1：电源十、2:信号、3:电源-、4：信号。
用数字万用表可初步判断出绞车传感器好坏。
1、将数字万用表调到二极管档。
2、红（黑）表笔接任意一电源线，黑（红）表笔分别接两信号线，所测出的两阻值应非常接近；同时红表笔接电源正, 黑表笔接电源负所测的阻值要大于反过来的阻值。
同时满足这两个条件的传感器，可判断为好的传感器。
4、绞车传感器电源线与信号线的判别绞车传感器一般有四根线：1：电源十、2:信号、3:电源-、4：信号。
当绞车传感器电源线与信号线无法分清时, 可用数字万用表的二极管档来判别。
首先用红表笔接定任意一线不动，黑表笔分别接其他三线，测得三组数值，如果三组数值中没有两组相等（个位可以有差别）的，则更换与红表笔相接的线，继续测量，直到三组数值中有两组相等时为止，此时红表笔所接线为电源线，黑表笔测得数值相等的两线为信号线，余下的一线是另一电源线；然后用红黑两表笔交叉测量两电源线，测到二组数值，数值大时红笔所接线为电源正，黑笔为电源负。
5、绞车传感器在线测试若要准确判断出传感器的好坏，必须进行通电测试。
测试所需的工具有：开关电源、数字万用表、螺丝刀、传感器。
①、把传感器的电源+、电源-分别接在开关电源的5V 和GND 上。
②、数字万用表打在直流电压档位，红表笔接接任一信号线，黑表笔电源负端，接通开关电源，转动绞车传感器，万用表上会产生0－5V 的电压变化；若红、黑两表笔都接在信号线上，万用表上会产生－5V －0V －5V 的电压变化，这表明传感器性能良好。
综合录井培训讲义
综合录井基本原理及资料应用
出口区：出口密度、出口温度、出口电导率、 1 号体积、 2号体积、粘度、出口流量、硫化氢；
综合录井基本原理及资料应用
● 绞车传感器
绞车传感器由定子和转子组成，超小型双脉冲霍尔探 头以 90 度相位差平卧在定子槽中，当转子转动时，转盘上 的 12 个磁感应器不断从霍尔元件表面扫过，产生使霍尔元 件工作的变化磁场，霍尔元件随着磁通密度增减而产生或 有或无的数字信号，从传感器输出端就得到具有 90 度相位 差的两组脉冲信号。
综合录井基本原理及资料应用
(一)传感器组
综合录井系统基本配置共包含13种传感器，所有的传感器分 为三个区（井台、入口、出口），在各自的接线箱汇总，经传感 器信号总线电缆引入仪器的主机柜。其中模拟量传感器10种，采 用4-20mA的电流二线制方式传送，数字量传感器3种，采用大电 压（0-8V）脉冲方式传送。 系统配接的传感器列表如下（以SLZ-2A为例）： 井台区：大钩负荷、立管压力、套管压力、转盘扭矩、绞车、 转盘转速、硫化氢； 入口区：1号泵冲、2号泵冲、3号泵冲、入口密度、入口温度、 入口电导率、3号体积、4号体积、5号体积；
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● 钻井液密度传感器
采用差压式原理。当传感器垂直放于钻井液中，由于 两只法兰所处深度不同，其表面所受压力也不同，而两只 法兰间的距离恒定，故压差仅与液体密度有关。 D=10*P/H 式中： D ：钻井液密度 P ：压差 H ：两只法兰间垂直距离 测量范围 ：0.90-2.76 g/cm3 精 度 ：0.01 g/cm3 安装位置 ：泥浆罐及出口管线
综合录井基本原理及资料应用
输出信号：2*12脉冲/圈 精 度： 0.1/10m 安装位置：滚筒两端两
综合录井简介-课件
全烃
高
很高
无或低
组分特点
显示峰高且宽，较平缓； 高甲烷组份齐全。（重质油 层几乎为纯甲烷气，重烃异 常不明显或无）
显示峰呈尖峰状；高甲烷，
微重烃，组份（Ｃ3－Ｃ5） 不齐全，其含量随分子量
增大而减小，Ｃ4之后无反 吹综合峰(湿气例外)
含残余油水层，基本上同 油层组份特点。含溶解气 水层；有纯甲烷的，有含 非烃和甲烷的，有非烃异 常的三种情况。
根据计算出的数据在图版上进行交汇，做为判断油、气、水层的依据; 5、定结论：
进行各种因素分析，参考泥浆处理、性能的变化、槽面、录井显示等综合分析 判断油气水层。
1、三角形图版： 图版理论依据：
气测解释图版
根据不同类型油气藏油、气、水所组成的 天然气成份的不同，选用 C2/∑C 、C3/∑C、 C4/∑C三种参数，构成三角形解释图版。三角 形的形状和大小，由天然气组份含量变化所决 定，它与油气有直接的关系，反应了油气水的 性质及规律。该图版主要考虑了乙烷、丙烷、 丁烷之间的关系，忽视了三者与甲烷的关系。
在钻达油气层后，每当起下钻恢复循环钻井液，就 会出现一个气显示高峰。抽吸作用越强或停泵时间越 长，进气量就越多，在气测曲线上的峰值也就越高越 宽。但是，这种气显示一般随钻进、循环钻井液而很 快消失。当欠平衡钻进时，气显示峰值越来越高，则 是井涌、井喷的前兆。
气测录井的影响因素
一、地质因素影响
1、天然气性质及成分
石油天然气密度越小，轻烃成分越多，气测显示越好。反之越差。 对于热导池鉴定器，天然气中若含有CO2、N2、H2S、CO等气体时（热导率低 于空气），会使全烃值减小;若有大量H2时（热导率约是C1的5倍），会引起全烃 值大幅度增加。
2、储层性质
综合录井-杨琎 综合录井技术基础-第一章
综合录井技术基础讲义杨进石油大学（北京）2005年7月综合录井技术基础综合录井是油气田勘探开发过程中不可缺少的一项基础工程，必须实事求是、认真负责地做好。
综合录井的任务是在每一口井的钻探过程中执行设计，按设计规定和要求及时准确地取得并掌握反映地下地质情况的各种信息，为找油找气提供齐全可靠的第一性资料，为油气田勘探开发奠定基础。
因此，各项录井质量的优劣直接关系着查明地下地层、岩性、构造、油气水等情况，直接关系着油气田勘探开发速度和经济技术效果。
所以，综合录井工作的质量绝对不容忽视。
第一章钻前地质工作准备1．拟定井位1．1 各探区或油气田根据自己的年度勘探部署，一般由局勘探部或相当的主管部门组织有关单位研究讨论，拟定井位、钻探目的任务、取资料要求、完钻层位，下达钻探任务书。
1．2 钻探工程单位接受任务后，立即组织地质、工程、钻前人员等进行现场井位踏勘，确定井口位置。
在确定井位时，若地形地物标志不明显，应根据任务书的井位坐标实测。
认定的井位现场要设置专用标记。
1．3 为确保施工安全，井场应远离村镇、油井等建筑物。
一般要求与村镇相距不得少于200m，气井应大于400m。
1．4 依照任务书下达的井位实测时，允许在50m范围内移动。
若因地形地物限制，要超规定移动时，施工单位必须申报。
经原井位拟定单位复查资料，报上一级总地质师批准。
井位一经勘测确定，任何单位或个人均无权再移动。
并在钻机安装就位后。
立即复测，并发表井位复测公报。
1．5踏勘井位时，地质人员应注意勘察井场附近露头、覆盖、构造等地面地质情况，为地质设计收集现场资料。
1．6录井小队到达现场后，应对照地质设计核实地理位置，并利用地形地物等标志核查井位。
若有怀疑或发现错误要立即向主管部门报告。
2．确定井位应具备的资料图件2．1 区域探井井位的确定要有以下相应的五项资料图件：A．全区和周缘的地质调查－卫星照片解释；B．全区重磁力普查和有针对性的电法测量，有相应的1：20万～1：100万重力异常图、磁力分布图、地面地质图；C．提出对探区的区域地质结构、基底性质、起伏情况，以及地层剖面等方面的初步认识；D．完成了地震概普查，初步查明探区内的凹陷、凸起展布范围、形态，初步划分二级构造带；E．采用区域地震地层学方法，预测区域岩性、岩性岩相带，指出可能生油区及存在的大型砂岩体或储集层的分布情况。
工程录井
井控有关的概念
油气上窜:是指钻开油气层后，钻井液在井筒内静止一
段时间，由于油气层压力大于钻井液液柱压力，在压差 作用下，油气进入钻井液中，并沿井筒向上流动，引起 油气上窜的现象。 静止期间上窜的距离即为上窜高度（单位：米）；
单位时间内油气上窜的距离即为油气上窜速度（单位：
米/小时）。
油气上窜速度计算公式：
2、色谱系统刻度校验时机
• （1）刻度时机要求
• • • • 在以下情况时要对色谱系统进行刻度： a）仪器调入本单位启用前； b）距上次刻度时间超过一年； c）仪器更换主要部件（如色谱柱、鉴定 器）； • d）仪器校验误差超标。
2、色谱系统刻度校验时机
• （2）校验时机要求 • a）仪器上井前要进行基地校验； • b）二开前要进行录井前校验（如二开前仪 器不能到位，则在录井前要进行校验）； • c）钻进中，每次起下钻要进行阶段校验 （钻井取心后的起下钻可不进行校验）； • d）录井过程中每日校验一次。
一、相关钻井工程知识
钻头
• 钻头是直接破碎岩石，形成井眼的工具， 它是影响钻井速度最直接的因素。 • 目前在石油钻井中使用的钻头分为牙轮钻 头、金刚石钻头及刮刀钻头三大类。
• 衡量钻头破岩效率高低的主要指标： • 1、钻头进尺：一只钻头在整个使用过程中， 其钻进的井段长度，单位为米（ m ）。 • 2、钻头寿命：在钻头的整个使用过程中，钻 头在井下的纯钻进时间（包括划眼），单位为小 时（h）。 • 3、机械钻速：用钻头的进尺除以纯钻进时间， 即单位纯钻进时间的钻头进尺，来表示钻头破碎 岩石的能力和效果，单位为米/小时（m/h）。公 式为： H Vm T
4、综合录井主要测量参数
• • • • • 综合录井测量的主要参数主要有四大类： 1 、 气体参数 2 、 工程参数 3 、 钻井液参数 4、 压力参数
地质监督综合录井培训PPT课件
综合录井知识培训
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
目录
一、前言
二、综合录井的基本知识 三、气测色谱的调试及校验 四、综合录井传感器安装调试及校验 五、综合录井在欠平衡及水平井等特殊钻
井施工中的应用
前言
目前，我们现有的地质监督大多是搞地质出身， 对于钻井地质方面的经验和知识都比较丰富，但 在综合录井方面，仅限于能够利用现有气测和工 程资料进行简单的分析和解释，对于综合录井没 有较全面的了解。
几种常见仪器外观
SK2000
DLS
SLZ-2AF
SLZ-2A
仪器房内部
综合录井的基本原理
综合录井的基本原理，就是将外部安装的 传感器测量的信号、色谱仪分析信号以及 地质仪器产生的信号，经过处理转化为数 字信号，传输到计算机采集系统中，并对 这些数据进行分析、存储、打印，并可对 参数设置报警，从而达到对油气显示和钻 井施工进行实时监测的目的。
综合录井仪配置的其他地质仪器还可以测 量一些参数,如：泥页岩密度、碳酸盐岩含 量等。
（二）综合录井主要测量参数
综合录井的主要作用体现在两大方面：
一、油气发现方面，在油气勘探开发中 能够在随钻录井过程中及时发现油气 层，在综合解释中准确判断油气层；
二）综合录井主要测量参数
二、工程指导方面：
(1)能够连续监控和记录钻井过程中的各项施工参 数、曲线，实现钻井数据库的档案管理，以备后 续总结和研究； (2)能够实时监测钻井工程参数、曲线的变化，实 现及时预报工程事故，以避免工程事故的发生或 进一步恶化，保障钻井安全； (3)能够更科学地为钻井队提出优化的钻井参数， 实现优化钻井，降低成本，提高钻井时效等等。
综合录井基本概念知识讲座
8. 异常地层压力
在任何给定的深度上，凡偏离正常静水压力者都算是异常地层压力。它分为两 种：在一个具体的地质环境中，超过静水压力，即压力系数大于1的地层压力 叫做异常高压或超压，又叫地质压力，而地层压力低于静水压力，即压力系数 小于1，叫做异常低压。 用压力梯度表示，则认为压力梯度大于1.08克/厘米3的是超压，小于1克/厘米3 的是低压。
综合录井基本概念知识讲座
3. 上覆岩层压力
定义：某处地层的上覆岩层压力是指覆盖在该地层以上的地层基岩（岩石骨 架）和孔隙中流体（水,油,气）的总重量造成的压力，也叫地静压力或垂直主 压应力。 计算公式：p0=0.01Σρbi*ΔHi
i=1
p0:上覆岩层压力，兆帕 ρbi ：ΔHi –段的岩石体积密度，克/厘米3 Δhi： ρbi 所相应的深度间隔，米 4.上覆岩层压力梯度 定义：指单位岩柱高的压力，又叫地静压力梯度。 计算公式： 重点：陆上钻井，H从补心面开始计算；海上钻井，H从钻井液出口管开始计 算。上覆岩层压力梯度实际是所论及深度以上的平均岩石体积密度。它随着 深度而增大。
12. Dcs指数的概念
在正常压实的砂泥岩地层中，随着深度的增加，泥岩的压实程度 加大，相应的地层的可钻性也变差，也就是在钻井条件（钻井参数、 泥浆参数）不变时，随着深度的增加钻井速度也会逐渐的降低。但是 在钻遇欠压实页岩时，钻速会大幅度地增加。因而利用地层岩石的可 钻性可预报异常地层压力。钻速在一定程度上反映了岩石的可钻性， 但是由于影响钻速的因素很多，如钻压、转盘转速、井径、泥浆比重、 钻头新旧等，直接用钻速来预报地层压力显然是不可靠的，必须有一 种代表岩石可钻性的参数来预报地层压力。 Dcs指数就是反映岩石可钻性的指数，也可以说它是经过校正的钻速 曲线。即它消除了钻压、转盘转速、钻头磨损、井眼直径及泥浆比重 对钻速的影响，利用它能准确地预报地层压力。 在正常压实的情况下， Dcs指数随井深的增加逐渐增加。当钻遇异常 高压地层时， Dcs指数会减小。 为了判断Dcs指数变化的程度以及准确地进行地层压力计算，在利用 Dcs指数与深度关系曲线图预报地层压力时，必须设置几条趋势线。 （砂岩线、左边界线、正常趋势线）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合录井基本原理及资料应用
，
随着电子技术和计算机技术的高速发展，80年代中 期西方国家又推出第三代联机式综合录井仪，其中具 有代表性的有我国于 84 年引进的法国 Geoservices 生产 的 TDC 综合录井仪。 80年代后期及九十年代，西方国 家又推出第四代无二次仪表、基于 WINDOWS 环境的 联 网 式 综 合 录 井 仪 。 近 几 年 来 ， 又 发 展 了 MWD、 LWD及快速色谱技术。 我国于80年代后期开始研制国产综合录井仪，包 括上海石油仪器厂于88年推出的SDL-1地质录井仪、 SQC882气测录井仪，新乡二十二所于91年推出的 SLZ-1综合录井仪。
应用工 作站
P3Байду номын сангаас
P4
综合录井基本原理及资料应用
监控工 作站
录井工 作站
接口电路
传感 组份分 器组 析器
全烃分 析器
地质实 验室
图1.SLZ-2综合录井仪系统框图
P1
P2
综合录井基本原理及资料应用
传感器组、组份分析器、全烃分析器和地质实验室的 各类信号通过接口电路处理为0-5V的电压（模拟）或TTL 电平规范的脉冲（数字量），经系统总线送至录井工作站 进行A/D变换。录井工作站通过I/O板和系统总线实现对气 相色谱仪的联机控制。监控工作站驱动三台打印机，实时 打印曲线和报表。应用工作站驱动1台打印机，打印应用程 序的结果。3台工作站通过网卡和同轴电缆（或双绞线）连 接，实现网络通信和资源共享。
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● 转盘转速传感器/泵冲传感器
本传感器为电感型接近开关，内部电路由振荡、检波 和输出级组成，振荡线圈在四周产生交变磁场，当有金属 物体接近线圈时，磁场在金属物体内产生涡流，能量上的 损失使振荡器不再满足振荡条件而停振，经检波和输出级 后变为高电平，在没有金属物体接近时输出低电平。 动作距离：<15cm 输出信号：高低电平 安装位置：转盘/泥浆泵
综合录井基本原理及资料应用
近几年，国内生产厂商也加快了产品升级 步伐，如新乡二十二所生产的 SLZ-2A 型综合 录井仪、上海神开生产的SK2000型综合录井仪 就相当于国外生产的第四代综合录井仪。
综合录井基本原理及资料应用
二、综合录井仪基本原理简介 综合录井仪从工作流程可分为一次仪表（传 感器）、二次仪表及接口、联机采集、监控计 算机三部分。 下图为SLZ-2A综合录井仪系统框图。
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● 扭矩传感器
扭矩传感器分为机械式和电扭矩两种。 机械式扭矩传感器可分为两种： （1）压力式：工作原理同压力传感器，使用过桥轮， 安装于链条盒内； （2）顶丝式：使用应变电阻，安装于转盘顶丝位置。 电扭矩传感器的基本原理是霍尔效应，当流过导线的 电流变化时，电流在其周围的磁场发生变化，使得霍尔器 件中有一定的电压输出。安装在输入或输出动力线上。
综合录井
基本原理及资料应用
综合录井基本原理及资料应用
主要内容
● 综合录井发展历史 ● 综合录井仪基本原理 ● 综合录井资料应用
综合录井基本原理及资料应用
一、综合录井发展历史
我国在五十年代初期主要是手工方式录井， 到1953年引入荧光录井，1955年从前苏联引进半 自动气测仪，从此开始了使用仪器的历史。1957 年钻井液检测技术引入录井范畴。1964年研制出 全自动气测仪，1974年发展出SQC-701型气测 仪，第一代面板式综合录井仪。80年代初期，第 二代脱机式综合录井仪。
综合录井基本原理及资料应用
输出信号：2*12脉冲/圈 精 度： 0.1/10m 安装位置：滚筒两端两
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● 大钩负荷/立管压力/套管压力传感器
压力传感器弹性膜片上贴有应变片敏感元件，并组成 惠斯顿电桥。在压力作用下，应变片敏感元件产生形变而 导致其电阻变化。对应变片组成的电桥加恒定激励电压， 就可测得于被测压力成线形关系的电压变化。 测量范围：5/50/100Mpa 精 度：5%FS。 安装位置：大绳死绳端/立管/节流管汇
综合录井基本原理及资料应用
出口区：出口密度、出口温度、出口电导率、 1 号体积、 2号体积、粘度、出口流量、硫化氢；
综合录井基本原理及资料应用
● 绞车传感器
绞车传感器由定子和转子组成，超小型双脉冲霍尔探 头以 90 度相位差平卧在定子槽中，当转子转动时，转盘上 的 12 个磁感应器不断从霍尔元件表面扫过，产生使霍尔元 件工作的变化磁场，霍尔元件随着磁通密度增减而产生或 有或无的数字信号，从传感器输出端就得到具有 90 度相位 差的两组脉冲信号。
综合录井基本原理及资料应用
(一)传感器组
综合录井系统基本配置共包含13种传感器，所有的传感器分 为三个区（井台、入口、出口），在各自的接线箱汇总，经传感 器信号总线电缆引入仪器的主机柜。其中模拟量传感器10种，采 用4-20mA的电流二线制方式传送，数字量传感器3种，采用大电 压（0-8V）脉冲方式传送。 系统配接的传感器列表如下（以SLZ-2A为例）： 井台区：大钩负荷、立管压力、套管压力、转盘扭矩、绞车、 转盘转速、硫化氢； 入口区：1号泵冲、2号泵冲、3号泵冲、入口密度、入口温度、 入口电导率、3号体积、4号体积、5号体积；
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● 池体积传感器
该传感器实际上是一种高度传感器，传感器内部装有2 米长的测量杆，测量杆上每隔1cm装有一只15Ω电阻和一只 干簧管，外部套有一只带磁环的浮球，浮球在测量杆上移 动时，吸合该位置上的干簧管，从而引起总的电阻值变 化，把此电阻经接口电路转换成电信号，就可测得液面高 度，根据底面积，便可求得体积值。 测量范围：0-2m 精 度：1cm 安装位置：泥浆罐
综合录井基本原理及资料应用
综合录井基本原理及资料应用
● H2S传感器
H2S 传感器应用控制电位电解法原理，在电解池内安 装三个电极：工作电极、对地电极和参比电极，并施加一 定的极化电压，用薄膜同外部分开，当被测气体通过薄膜 时，发生氧化还原反应，此时传感器将有一输出电流，此 电流大小与被测气体浓度成正比关系。 测量范围：0-100ppm 精 度：1ppm 安装位置：钻台上/下、出口管线、放空管线
