蝶阀的基本知识、结构、及安装维修注意事项

发布时间：2008-8-25 16:36:33 发布人：泰通阀门

蝶阀(butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关

闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在

阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是

小于90°，泰通蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善泰通阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

阀门型号大全

阀门型号编制方法、阀门编号说明

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元二单元三单元四单元五单元－六单元七单元

阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料

□□□□□-□□

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀

底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀

代号 A D G H J L P Q S U X Y Z

二单元：传动方式传动

方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄

手轮

代号0 1 2 3 4 5 6 7 8 9 无代号

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套

代号 1 2 3 4 6 7 8 9

四单元：结构型式

每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法

闸阀结构形式代号

明杆楔式弹性闸板0

刚性单闸板 1

双闸板 2

平行式单闸板 3

双闸板 4

暗杆楔式单闸板5

双闸板 6

平行式单闸板7

双闸板8

安全阀结构形式代号

弹簧封闭带散热片全启式0

微启式 1

全启式 2

带扳手全启式 4

不封闭双弹簧微启式 3

微启式7

全启式8

带控制机构全启式 6

脉冲式9

杠杆式 5

减压阀结构形式代号

直接作用波纹管式 1

直接作用薄膜式 2

先导活塞式 3

先导波纹管式 4

先导薄膜式 5

五单元：密封副材料材料锡基轴承合金

(巴氏合金) 搪渗氮钢18-8系

不锈钢氟塑料玻璃Cr13

不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti

不锈钢塑料铜合金橡胶硬质合金阀体直接加工

代号 B C D E F G H J M N P Q R S T X Y W

当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍

七单元：阀体材料阀体材料钛及钛合金碳钢Cr13系不锈钢铬钼钢可锻铸铁铝合金18-8系不锈钢球墨铸铁Mo2Ti系不锈钢塑料铜及铜合金铬钼钒钢灰铸铁

代号 A C H I K L P Q R S T V Z

灰铸铁底压阀和钢制中压省略此项

举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢

阀门的命名

阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略：

(1) 连接形式中：“法兰”。

(2) 结构形式中：

a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；

b：截止阀和节流阀的“直通式”；

c：球阀的“浮动”和“直通式”；

d：蝶阀的“垂直板式”；

e：隔膜阀的“屋脊式”；

f：旋塞阀的“填料”和“直通式”；

g：止回阀的“直通式”和“单瓣式”；

h：安全阀的“不封闭”。

(3) 阀座密封面材料中的材料名称。

蝶阀的优点如下：

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，体积小，重量轻。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

蝶阀的缺点如下：

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两

种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

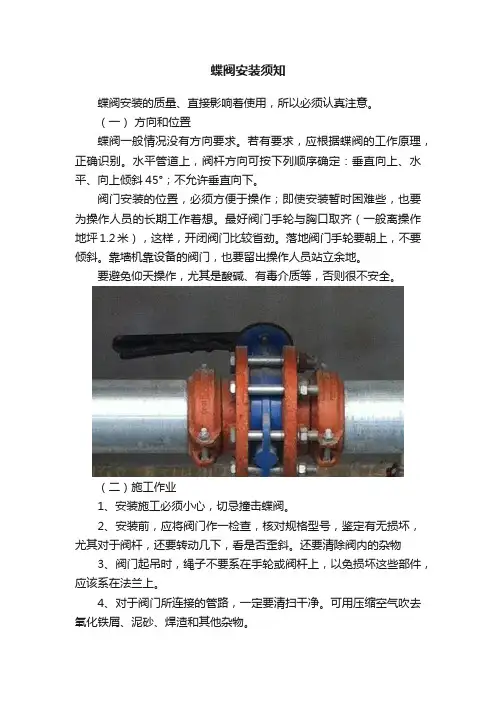

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。蝶阀的安装与维护应注意以下事项：

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

5、蝶阀生产商

蝶阀的选用指导

蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
