活塞式压缩机的拆装常识

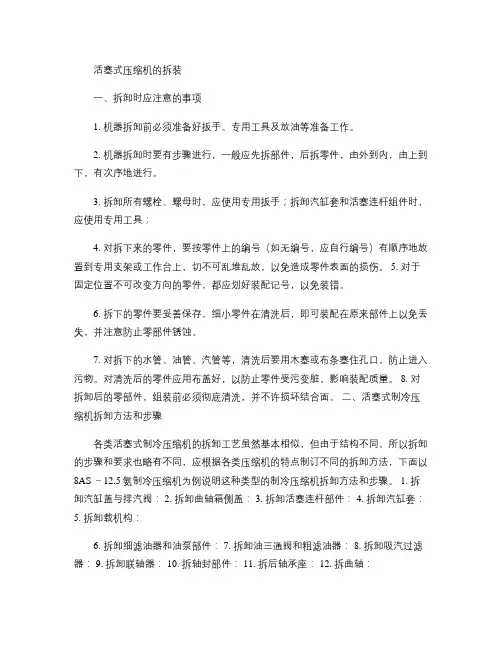

活塞式压缩机的拆装常识(一)一、检修注意事项1、检修全过程必须严格执行检修规程，落实各项安全措施。

2、拆卸前，应关闭所有与压缩机相关联的外管阀门，打开放空阀，将气缸内气体卸为常压。

当工作介质为有毒、有害、易燃、易爆气体时，必须在进、出阀处安装盲板、加水封；卸压后应进行气体置换，经分析合格方可拆卸。

3、吸、排气阀盖及气缸盖拆卸时，应对称留两个螺母，用螺丝刀或扳手将压盖撬起点检查，确认缸内已卸为常压后再将螺母全部卸去。

4、在处理临时故障时，应待气缸温度降至120℃以下方可拆卸气缸上的部件，否则，因润滑油的高温汽化，可能造成气缸着火爆炸事故。

5、严格执行动火制度，动火前应办理“动火证”，落实安全防火措施，经分析合格后方可动火。

6、检修前，应切断电源，挂牌警示，专人看护，禁止合闸。

7、大型压缩机组检修及盘车应相互监护，以免人身或设备事故的发生。

二、一般拆卸程序及基本要求1、拆卸时，应根据压缩机不同结构按程序依次从外到内、从上到下进行拆卸，严禁乱拆乱卸、胡打乱敲，以免机件损伤或变形。

2、尽量使用专用工具拆卸，以保证零部件不受损伤。

如拆出连杆小头瓦，应用压力机压出或用专用工具拉出，不许用手锤打击；拆卸气阀组合件，应用专用工具，不许将阀卡在虎钳上拆卸，否则将使阀座零件被夹变形；对气缸、活塞、活塞杆的连接螺栓，要用专用死口扳手，不准用管钳直接卡在螺母或活塞杆上拆卸。

3、拆卸大型压缩机的零部件，应采用起重设备，并应拴牢、稳吊、稳放、垫好。

4、拆下的零部件，应按清洁文明检修的要求，清洗干净，按顺序摆放整齐，垫好盖严；对重要机件应放在专用架上，对精密件要专门保管好，对相关配合件应做好装配位置标记，有的还应穿在一起或包在一起，以免放乱、错装，影响装配质量。

活塞式压缩机的拆装常识(二)三、压缩机装配的一般要求压缩机的装配，一般是先装相关组合件，然后再总体装配。

需检修的压缩机与新制造的压缩机装配有所不同，为充分发挥原有零部件的作用，对零件相互连接及配合的间隙不像对新零件的要求那样严格，在某些情况下允许比规定的稍大或稍小些，甚至超过规定的使用极限值。

为更有效地消除机械加工时的误差和装配时的累积误差，要认真做好挫削、刮研和研磨等手工操作，以保证装配的几何精度及配合要求。

例如，轴瓦与轴颈的配合必须经刮研才能达到良好的接触；消除零件上的毛刺、擦伤和斑痕等缺陷，能提高装配质量及精度等。

此外，还应注意下述几点：1、每个新更换的零部件，装前都要检查、试验，符合要求才准装配。

2、部件应当照图按程序装配，装配的程序就是拆卸的逆过程。

装配工作必须按技术要求仔细进行，不能忘装、错装；同型零件应按记号组装；严防异物掉进气缸、机体及进排气管内。

3、对运动机件的光洁面，装配时应滴入适量的润滑油。

例如，十字头销与衬套、活塞、活塞环、活塞杆装入气缸时，都要滴入适量的润滑油。

4、每一组合件装配完毕，都应进行检测合格。

例如，活塞杆与活塞组装完以后要测量其同轴度；有的组合件的零件应预先检测合格才能组装，如活塞环就应先在气缸中做漏光和开口间隙的检验合格方可往活塞上组装。

5、紧固各部件的螺栓时，除要求扳手口和螺母大小相适合以外，还必须适当用力，应根据螺栓的直径大小选择不同的扭矩，若用力过大，则螺栓预应力增大而易疲劳断裂；若用力太小，则紧力不够而易松动，并造成振动或漏气。

紧固多只同组螺栓时，应对称均匀进行，并应随时测查各被紧件的缝隙，要均匀地靠紧。

若发现缝隙有偏斜时，应拆开检查，消除异常后重紧，不许靠螺栓的不同紧力做调整。

6、装配的零部件必须保证清洁，不允许有任何异物进入轴承、气缸、缝隙、填料及进出口管道中。

四、机身的安装要求1、机身或曲轴箱就位前，应外涂白垩粉、内涂煤油进行检漏试验，8h以后无渗漏为合格，之后清除干净；清洗中体时，必须将润滑油路清理干净，保证油路的畅通。

2、机身无论采用垫铁与否，安装时机身底部的网格结构必须充满水泥砂浆，不得悬空。

3、机身就位时，其主轴和中体滑道轴线应与基础中心线相重合，允许偏差为5mm，标高的允许偏差为±5mm。

4、卧式压缩机机身与中体的列向和轴向水平度应分别在中体滑道和轴承座孔处测量，并均以两端数值为准，而中间数值作参考；两者水平度偏差，均不得大于0.05mm/m。

列向水平度的倾向，在允许偏差范围内，M形机身应高向电动机端；H形压缩机主轴系整体结构（如H22），应高向两机身的内侧轴承座孔；电动机采用双独立轴承，应高向两机身的外侧轴承座孔。

5、双列两机身压缩机，主轴承孔轴线的同轴度偏差不得大于0.03mm，并保证机身轴向水平度值不变。

6、立式压缩机机身的找正及找平，应在机身与中体、机身与气缸、中体与气缸的接合面上进行测量；对于多级气缸并与机身铸为一体的机组，可在气缸与气缸的接合面上测量。

机身的纵向和横向水平度偏差均不得大于0.05mm/m。

7、L型压缩机机身找正及找平时，水平列机身的列向水平度可在机身滑道上测量，其水平度偏差不得大于0.05mm/m；其水平度的倾向，应高向汽缸盖端。

水平列机身的轴向水平度可在机身轴承孔处或两轴承孔架尺测量，其水平度偏差不得大于0.05mm/m；水平度的倾向，应高向电动机端。

垂直列机身的水平度可在机身与气缸连接止口面（用块规和平尺）或机身滑道上测量，其水平度偏差不得大于0.05 mm/m。

8、双L型压缩机机身的找正及找平，除应符合L型压缩机的规定外，还应先找正、找平电动机，以电动机为基准，分别在其两侧安装高、低压压缩机身。

机身的轴向水平度倾向应高向两机身的外侧轴承座孔。

9、多列压缩机各列轴线的平行度偏差不得大于0.10 mm/m。

10、紧地脚螺栓时，机身的水平度及各横梁与机身配合的松紧程度不应发生变化；螺栓露出螺母的长度应大于1.5个螺栓。

活塞式压缩机的相关常识(三)2、活塞组件活塞组件包括活塞体、活塞环和活塞杆。

活塞体是受压件，应有足够的强度和刚度。

活塞的往复运动将产生惯性力，故质量以小为好，而对称平衡压缩机则要求惯性力对称平衡，为此，活塞体可根据实际需要选用铸铁、铝及铝合金、铸钢、锻钢或用钢板焊制。

活塞环随活塞在缸中往复摩擦，要求活塞环应耐磨。

通常要求活塞环的的硬度比缸面的硬度高10%~15%；与铸铁缸面或缸套相配合的活塞环采用铸铁HT200或HT250；与钢质缸套或碳化钨缸套配用的的是合金铸铁。

对于高转速、高压力的压缩机，可采用铸铁环上镶填充四氟乙烯或镶青铜及紫铜，有的在活塞环的表面镀铬，以减少活塞环的磨损和拉缸。

无油润滑压缩机的活塞环采用填充四氟乙烯、石墨、尼龙及其它自润滑材料。

各种压缩机（除立式压缩机以外）的活塞大都支承在气缸工作面上，为减少缸面磨损，对大直径的活塞都专门用耐磨材料制成承压面。

承压面的材料，有注油润滑活塞，常采用填充氟塑料、尼龙以及其它自润滑材料制成各种形式的支承环。

活塞杆受活塞的压力和拉力交变作用，要求活塞杆要有韧性。

在密封压力作用下，杆表面与填料还不断地往复摩擦，为防拉毛，要求杆的摩擦表面要硬，一般应在HRC50以上。

常用材料有40号、45号优质碳钢及33CrMoAlA、38 CrMoAlA 等。

用40号、45号钢表面镀铬，可提高表面硬度和耐磨性，但镀层太厚易脱落，一般镀层磨削后应保持0.05~0.25mm为宜；此外，还可用高频淬火或渗碳处理，而35CrMoAlA和38 CrMoAlA合金钢常采用氮化处理。

3、气阀气阀处于冲击载荷下工作，故应有足够的强度和刚度。

低压的阀座和升程限制器，可用HT200铸铁制造，铸件应时效处理；高压的阀，可用35号、40号、45号优质碳钢或40Cr钢，阀座的密封面需经高频淬火硬化；对于有腐蚀性介质的氧气压缩机的阀座和升程限制器，常采用黄铜（HPb 59—1）和不锈钢（1Cr18Ni9Ti，Cr13）。

阀片受重复冲击载荷和交变弯曲载荷的作用，阀片材料应具有强度高、韧性好、耐磨损、耐腐蚀等性能。

对于无腐蚀性介质（如空气、氮气、氢气、石油气等）的压缩机，其阀片常用30CrMnSiA制造；对于有腐蚀性介质的压缩机（如二氧化碳压缩机、氧压机等），阀片常用1Cr13、2Cr13、3Cr13或1Cr18Ni9Ti等材料制造。

阀片经淬火、回火处理后，其硬度应为HRC40~56。

也有改用工程塑料制造阀片，既可节省合金钢，又可采用较大的阀片升程和较小的弹簧力，能使阻力下降。

工程塑料耐腐蚀，对气体气质的适应性很广，但受耐温和强度的限制，目前多用于低压级吸气阀。

4、曲轴曲轴受方向和大小均匀周期性变化很大的气体惯性力和由此产生的交变弯曲、扭转应力及由此产生的疲劳、振动；同时，曲轴颈还受到严重的摩擦磨损，故要求曲轴材料应具有耐疲劳、耐磨损和抗振等性能。

曲轴常用40号、45号优质碳素钢锻造。

随着我国铸造技术的改进和发展，中小型压缩机的曲轴逐步改用稀土—镁球墨铸铁，以解决铁代钢和铸代钢问题。

活塞式压缩机的相关常识(四)5、连杆连杆由连杆体、大头瓦和小头瓦等组成。

连杆体受拉、压交变应力的作用，故通常采用35号、40号、45号优良碳钢锻制。

近年来，球墨铸铁连杆在中小型压缩机上得到广泛应用。

大头瓦与曲轴相连承受旋转摩擦，故大头瓦的材料常用钢壳或黄铜壳衬巴氏合金；小头瓦与十字头销相连做往复运动，其材料常用锡青铜或磷青铜。

开式连杆的缸头盖和大头座用连杆螺栓连接，故连杆螺栓受很大的交变载荷和几倍于活塞力的预紧力。

连杆螺栓通常采用强度高、塑性好的40Cr、30CrNi、35CrMoA、40CrMoA等合金钢；螺母常采用35号、35Mn、20Cr等钢。

6、十字头十字头由十字头体、滑板和十字头销等组成。

十字头体与活塞杆相连接，承受活塞侧向力的作用。

小型压缩机的十字头体，常用HT 21—40铸铁铸造；大中型压缩机的十字头体，常用ZG25、ZG35铸钢或40号钢锻造。

十字头销与连杆小头相连，传递全部活塞力；其材料应具有较好的韧性、耐磨损和耐疲劳性能，常用20号钢制造，并经表面渗碳淬火，使其外硬内韧，既耐磨又耐疲劳；其表面硬度要求HRC=55~62。

滑板在滑道上做往复运动，要求耐磨，常采用铸铁或铸钢滑板，并在摩擦面上浇注巴氏合金；可拆滑板，也有采用铜合金和铝合金制造的。

活塞式压缩机的拆装常识(五)七、连杆组件的装配1、装配前应对十字头和连杆的轴瓦进行检查，十字头的合金层和连杆大头瓦的合金层应光滑圆整，不得有裂纹、气孔、缩松、划痕、碰伤、压伤及夹杂物等缺陷；合金层与瓦背应黏合牢固；连杆本体和十字头的油路应清理干净、畅通。

2、连杆小头瓦和小头孔为过盈配合当瓦装入孔时，其内孔将收缩，收缩的尺寸一般约等于过盈的尺寸，因此连杆小头瓦外圆加大的尺寸其内孔也应相应加大。

小头瓦的装配过盈量与瓦的材料及直径尺寸有关，例如铜瓦的过盈量一般为直径的0.4/1000~0.5/1000，其确切尺寸应按图纸的要求。
