cad布局里如何调节比例
利用CAD进行图形比例和定位调整的方法
利用CAD进行图形比例和定位调整的方法CAD是一种广泛应用于工程设计和制图领域的软件工具，它可以帮助我们创建和编辑二维或三维图形。
在使用CAD软件时，图形的比例和定位非常重要，因为这直接影响到最终设计的精确度和准确性。
下面介绍几种常用的方法，利用CAD进行图形比例和定位的调整。
1. 比例调整在CAD软件中，比例调整通常分为两种方式：等比例调整和非等比例调整。
等比例调整是指根据给定的比例因子，同时改变图形的长度、宽度和高度。
在CAD软件中，可以通过选择图形并通过缩放命令来实现等比例调整。
例如，如果需要将图形放大两倍，可以选择图形后输入缩放命令，然后输入2作为比例因子。
非等比例调整是指只改变图形的某一个属性，如只改变长度或宽度，而不改变其他属性。
在CAD软件中，可以通过选择图形及其特定边或角点，然后通过移动命令来实现非等比例调整。
例如，如果需要将图形的某一边拉长，可以选择该边并输入移动命令，然后按照需要的长度进行移动。
2. 定位调整在CAD软件中，定位调整是指将图形放置在正确的位置上，与其他图形或参考点对齐。
常用的定位调整方法包括：平移、旋转和镜像。
平移是指将图形沿着指定的方向移动一定的距离。
在CAD软件中，可以通过选择图形并输入移动命令，然后输入需要移动的距离和方向来实现平移。
例如，如果需要将图形向右移动10个单位，可以选择图形后输入移动命令，然后输入10作为移动距离和选择右方向。
旋转是指将图形按照一定的角度进行旋转。
在CAD软件中，可以通过选择图形并输入旋转命令，然后输入需要旋转的角度和选择旋转中心点来实现旋转。
例如，如果需要将图形顺时针旋转45度，可以选择图形后输入旋转命令，然后输入45作为旋转角度和选择旋转中心点。
镜像是指将图形相对于指定的轴线进行镜像翻转。
在CAD软件中，可以通过选择图形以及选择镜像轴线，并输入镜像命令来实现镜像。
例如，如果需要将图形相对于垂直轴线进行镜像，可以选择图形后输入镜像命令，然后选择垂直轴线。

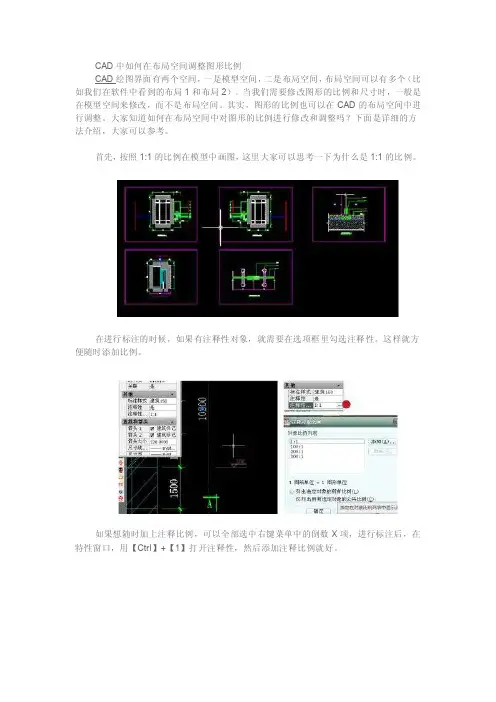

CAD中如何在布局空间调整图形比例
CAD中如何在布局空间调整图形比例
CAD绘图界面有两个空间，一是模型空间，二是布局空间，布局空间可以有多个（比如我们在软件中看到的布局1和布局2）。
当我们需要修改图形的比例和尺寸时，一般是在模型空间来修改，而不是布局空间。
其实，图形的比例也可以在CAD的布局空间中进行调整。
大家知道如何在布局空间中对图形的比例进行修改和调整吗？下面是详细的方法介绍，大家可以参考。
首先，按照1:1的比例在模型中画图，这里大家可以思考一下为什么是1:1的比例。
在进行标注的时候，如果有注释性对象，就需要在选项框里勾选注释性。
这样就方便随时添加比例。
如果想随时加上注释比例，可以全部选中右键菜单中的倒数X项，进行标注后，在特性窗口，用【Ctrl】+【1】打开注释性，然后添加注释比例就好。
接下来切换到布局空间，复制自己需要的图框（一般是企业自己的图框）。
在命令行调用新建视口命令。
注意图框边界不要与视口全部重合。
这样可以方便点选。
选中视口以后，再次用【Ctrl】+【1】打开特性窗口，可以看到注释比例项。
选好注释比例，这时标准比例会自动更新成至与主食比例一致的量。
如果出现默认比例不够用的情况，那么可以在命令行输入scalelistedit，从而添加新的比例。
要注意不能添加太多的比例。
够用就好了。
以上就是关于在CAD布局视口中修改图形比例的操作步骤了，希望对大家有一点帮助。
推荐阅读：用CAD画平面图中门的操作方法推荐阅读：机械CAD。

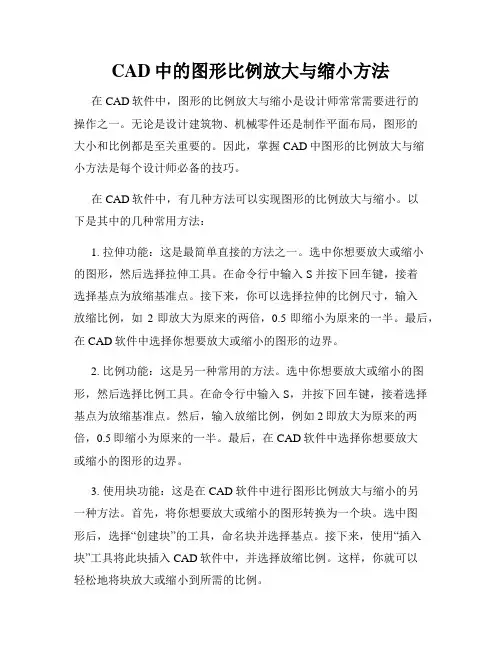

CAD中的图形比例放大与缩小方法
CAD中的图形比例放大与缩小方法在CAD软件中，图形的比例放大与缩小是设计师常常需要进行的操作之一。
无论是设计建筑物、机械零件还是制作平面布局，图形的大小和比例都是至关重要的。
因此，掌握CAD中图形的比例放大与缩小方法是每个设计师必备的技巧。
在CAD软件中，有几种方法可以实现图形的比例放大与缩小。
以下是其中的几种常用方法：1. 拉伸功能：这是最简单直接的方法之一。
选中你想要放大或缩小的图形，然后选择拉伸工具。
在命令行中输入S并按下回车键，接着选择基点为放缩基准点。
接下来，你可以选择拉伸的比例尺寸，输入放缩比例，如2即放大为原来的两倍，0.5即缩小为原来的一半。
最后，在CAD软件中选择你想要放大或缩小的图形的边界。
2. 比例功能：这是另一种常用的方法。
选中你想要放大或缩小的图形，然后选择比例工具。
在命令行中输入S，并按下回车键，接着选择基点为放缩基准点。
然后，输入放缩比例，例如2即放大为原来的两倍，0.5即缩小为原来的一半。
最后，在CAD软件中选择你想要放大或缩小的图形的边界。
3. 使用块功能：这是在CAD软件中进行图形比例放大与缩小的另一种方法。
首先，将你想要放大或缩小的图形转换为一个块。
选中图形后，选择“创建块”的工具，命名块并选择基点。
接下来，使用“插入块”工具将此块插入CAD软件中，并选择放缩比例。
这样，你就可以轻松地将块放大或缩小到所需的比例。
4. 使用布局功能：如果你需要在CAD软件中按比例放大或缩小整个布局，而不仅仅是单个图形，这种方法是特别有用的。
首先，在CAD软件的布局中选择你想要放大或缩小的布局。
然后，选择“比例放缩”工具，并输入你想要的比例。
这些方法是在CAD软件中常用的图形比例放大与缩小方法。
而且，这些方法不仅可以应用于2D图形，还可以用于3D模型。
无论你是初学者还是有经验的CAD用户，掌握这些方法都将使你在设计过程中更加得心应手。
总结起来，CAD中的图形比例放大与缩小是设计师必不可少的技巧。
CAD如何在布局内插入图框,设置比例
如何在布局插入图框，设置比例
1.在模型中绘制图形
2.绘制图框，将其放入参照文件夹中
3.插入参照图框：进入布局，点击插入/DWG参照（R）/选中参照文件夹中的图框/在路径类型中选择“相对路径”/确定
4.新建视口：视图/视口/新建视口（或者使用快捷键MV）/P多边形/依次点击选中图框的空白边界
5.设置视口比例：MS进入视口（或双击），滑动鼠标滚轮调整视口比例，或者在“视口比例”中选择合适的比例，然后选中“锁定视口”。
PS退出视口（或双击）
6.进入模型，点击当前视图的注释比例等于步骤四中的视口比例，对此比例下的图形进行标注。
注意：关于注释性工具的开闭设置：
注释可见性工具打开：显示所有比例的注释对象；
注释比例更改时自动将比例添加至注释性对象关闭：打开后当注释比例更改时，原有不同的比例的注释性标注全部改变。
7.若一套图纸中含有多张图纸，且比例不同，可以直接Crtl+C或者CO复制布局中之前的图框和视口，然后双击进入视口，重新调整新的比例，其余步骤同上。
8.需要修改模型中多处标注的注释比例时，可以选框选所有对象，Crtl+1打开属性表，如需修改所有的转角标注，则在下拉菜单中选择“转角标注”，点击表中“注释性比例，”添加新的注释比例，然后选中修改前的注释比例，点击删除，则原图中所有的转角标注则变成新比例。
参照文件和图纸要放在一个文件夹中，且参照文件为相对路径，这样文件移动时，图框参照不会丢失。
参照刷新为“ER+空格键”。
CAD中的图形比例尺调整方法
CAD中的图形比例尺调整方法图形比例尺是CAD软件中非常重要的一部分，它决定了绘制出的图形与实际尺寸之间的比例关系。
在使用CAD软件进行设计和绘图时，我们常常需要根据具体的需求调整图形比例尺。
本文将介绍CAD中的图形比例尺调整方法，帮助读者更好地掌握这一技巧。
首先，打开CAD软件并加载需要进行比例尺调整的图形文件。
在图形编辑界面上方的菜单栏中，找到“视图”或“显示”选项，点击后会弹出一个下拉菜单。
在下拉菜单中，找到并点击“比例尺”选项，进入比例尺设置界面。
在比例尺设置界面中，可以看到目前图形文件所使用的比例尺。
一般情况下，默认的比例尺是1:1，即图形的尺寸与实际尺寸一致。
如果需要调整比例尺，可以在界面中选择合适的比例尺比例或手动输入想要的比例尺数值。
一种常见的调整比例尺的方法是整体缩放。
在比例尺设置界面中，可以找到缩放选项。
通过设置缩放比例，可以将整个图形按比例进行缩小或放大。
比如，如果将缩放比例设置为1:2，则整个图形的尺寸将变为实际尺寸的一半。
另一种调整比例尺的方法是选择性缩放。
在CAD软件中，我们可以选择图形中的某些元素进行缩放，而保持其他元素的尺寸不变。
具体操作是先选择需要缩放的元素，然后使用缩放命令进行缩放操作。
在执行缩放命令时，可以设置缩放比例或手动调整图形的尺寸。
需要注意的是，在进行图形比例尺调整时，需要考虑到实际使用环境中的尺寸要求。
比如，在制作建筑平面图时，通常要求1:100的比例尺，即图形上的尺寸是实际尺寸的1/100。
因此，在调整比例尺时，需要根据具体需求进行精确设置。
此外，CAD软件中还提供了一些辅助工具来帮助调整比例尺。
比如，可以使用测量工具来测量图形上的尺寸，然后根据实际尺寸跟需求进行比例尺调整。
此外，CAD软件还提供了对齐工具和标注工具等，可以帮助我们更好地控制和展示图形的尺寸和比例关系。
综上所述，CAD中的图形比例尺调整方法包括整体缩放和选择性缩放。
通过设置合适的缩放比例或手动调整图形的尺寸，可以满足不同需求下图形的比例关系。
CAD中修改图纸比例的技巧
CAD中修改图纸比例的技巧CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。
它可以帮助工程师和设计师以更方便、更高效的方式创建和修改各种图纸。
在使用CAD软件时，我们经常需要调整图纸的比例来适应特定的需求。
下面将介绍一些CAD中修改图纸比例的技巧，以帮助读者更好地运用CAD工具。
第一种修改图纸比例的方法是使用比例缩放命令。
在CAD软件中，比例缩放命令可以将图纸按照设定的比例进行缩放，从而改变图纸的尺寸。
首先，选择需要进行缩放的对象，可以是整个图纸或者其中的一部分。
然后，输入比例缩放命令的名称（通常是“SCALE”）并按下回车键。
接着，输入缩放比例，比如如果想将图纸放大到原来的两倍，就输入“2”。
最后，按下回车键完成缩放操作。
需要注意的是，比例缩放命令会同时对图纸上的文字和标注进行缩放，因此在调整图纸比例时，可能需要同时调整文字和标注的大小。
第二种修改图纸比例的方法是使用视口缩放命令。
在CAD软件中，视口是用于在一个布局或模型空间中显示不同图纸区域的窗口。
通过调整视口的比例，可以改变图纸在该视口中的显示大小。
首先，选择要进行缩放的视口。
然后，输入缩放命令的名称（通常是“ZOOM”）并按下回车键。
接着，选择缩放类型，比如“缩放窗口”、“缩放前景”或者“缩放实时”等。
最后，输入需要缩放的比例，比如如果想将视口放大到原来的两倍，就输入“2”。
按下回车键即可完成缩放操作。
需要注意的是，视口缩放命令只会改变视口中图纸的显示大小，并不会改变实际图纸的尺寸。
第三种修改图纸比例的方法是使用单位设置命令。
在CAD软件中，单位设置命令可以改变图纸中长度、角度和其他测量单位的显示方式。
通过调整单位设置，可以改变图纸的比例。
首先，输入单位设置命令的名称（通常是“UNITS”）并按下回车键。
接着，选择需要修改的单位类型，比如长度单位、角度单位或者其他单位。
然后，选择新的单位并输入新的比例。
最后，按下回车键完成单位设置。
CAD图纸比例和布局的调整教程
CAD图纸比例和布局的调整教程CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。
在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。
本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。
首先，我们来看一下如何调整CAD图纸的比例。
在CAD软件中，比例常用的有1:1、1:50、1:100等。
调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。
对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。
然后在左上角的工具栏中找到“比例”选项。
点击该选项，在弹出的对话框中，选择您想要设置的比例。
例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。
CAD软件将自动将图纸比例调整为您所选择的比例。
相对比例的调整则需要根据具体需求进行调整。
在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。
首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。
通过拖动鼠标或输入数值，来调整所选部分的位置和大小。
调整完成后，您就可以得到您想要的相对比例。
接下来，我们来讲解一下如何布局CAD图纸。
一个好的布局可以使设计更加清晰和易于理解。
在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。
首先，让我们来看一下图层的创建。
在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。
在图层管理器中，可以创建、删除和编辑图层。
创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。
通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。
其次，调整视图也是布局中的关键步骤。
在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。
可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。
可以使用旋转选项来旋转图纸，使其更适合显示。
cad布局尺寸比例怎么调整
cad布局尺寸比例怎么调整
我们平时是在模型中画图然后转到布局中，那么大家知道cad布局尺寸比例怎么调整吗?下面是店铺整理的cad布局尺寸比例怎么调整的方法，希望能给大家解答。
cad布局尺寸比例怎么调整的方法：
第一步：新建视口
将【模型】窗口切换成【布局】窗口
将我们已经绘制好的标准图框拖到布局里面(此处我用A3图框为例，图幅尺寸为420mm×297mm)。
单击【视图】-【视口】-【新建视口】命令，弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框，一个新的视口就建立了。
第二步：调整视口的比例
在cad工具栏右上角空白处单击右键--单击ACAD--单击视口前的正方形，就弹出了视口编辑工具栏。
再根据需要依次调整每个视口的比例，这一操作需要多试几次才能找到最佳的比例。
根据我们图纸的大小选择合适的比例，一般我们常用的cad出图比例为：
平面图、立面图、剖面图：一般 1:100 1:150 甚至1:200 都可以总平面图一般：1:500 1:750 1:1000 甚至1:2000都可以详图一般：1:20 1:50其实比例并没有很严格的限制，只要准确实用，比例尺标注清楚就可以了。
检验视口比例是否设置成功。
CAD中的视口布局和比例设置技巧
CAD中的视口布局和比例设置技巧CAD软件是一款广泛使用的设计工具，其强大的功能和多样化的应用场景使其成为许多行业中不可或缺的工具。
在使用CAD软件进行设计时，合理的视口布局和比例设置是非常重要的，能够帮助用户更好地完成设计任务。
本文将介绍一些CAD中的视口布局和比例设置技巧，帮助读者更高效地使用CAD软件。
一、视口布局技巧1. 分割视口CAD软件提供了分割视口的功能，可以将一个窗口分割成多个小窗口，每个窗口可以显示不同的视图或图层。
使用这个功能可以同时查看多个不同的设计视图，提高工作效率。
分割视口的方法是在视口区域右键点击，选择“分割视口”，然后选择分割的方式和数量即可。
2. 激活视口在CAD软件中可以存在多个视口，但只有一个视口是激活状态，也就是说只能在激活的视口中进行绘图和编辑操作。
切换视口的方法是在视口区域右键点击，选择“激活视口”，然后选择需要激活的视口即可。
激活的视口会呈现黄色边框，其他视口呈现灰色边框。
3. 调整视口大小和位置CAD软件允许用户通过鼠标拖拽的方式调整视口的大小和位置。
将鼠标悬停在视口边框上，光标会变成双向箭头，然后按住鼠标左键拖动即可调整视口大小。
同时，按住鼠标右键拖动可以调整视口位置。
二、比例设置技巧1. 设置比例尺在CAD软件中，可以通过设置比例尺来准确显示图纸中的线条长度。
设置比例尺的方法是点击CAD软件界面右下角的“比例尺”选项，然后选择合适的比例尺尺寸。
一般情况下，建筑设计常用的比例尺有1:50、1:100等，而机械设计常用的比例尺有1:1、1:10等。
2. 调整视图比例CAD软件中的视图比例可以通过缩放功能进行调整。
缩放功能有多种方式，例如“缩放”命令、“拉框缩放”命令等。
具体操作方式可以参考CAD软件的使用手册或在线帮助文档。
调整视图比例能够使得设计图纸更加符合实际比例，便于工程施工和制造。
3. 保存和应用比例设置CAD软件允许用户将设置好的比例保存为模板，以便于后续使用。
CAD图纸比例设置指南
CAD图纸比例设置指南在使用CAD软件绘制图纸时，正确设置比例是非常重要的。
比例的正确设置能够确保图纸能够准确地表达出设计和构图的意图，方便工程师和施工人员的理解和操作。
本文将为大家介绍一些常用的CAD 图纸比例设置指南，帮助大家在绘制图纸时能够轻松地应用正确的比例。
在开始绘制图纸之前，首先需要明确图纸的比例。
常见的比例有1:1、1:10、1:50、1:100等。
其中，1:1比例表示图纸上的图形与实际的大小一致；1:10比例表示图纸上的图形是实际大小的十分之一；1:50比例表示图纸上的图形是实际大小的五十分之一；1:100比例表示图纸上的图形是实际大小的一百分之一。
设置图纸比例的方法与CAD软件有关，下面以AutoCAD为例进行介绍。
打开AutoCAD软件后，首先选择“新建”新建一个图纸。
然后在打开的窗口中，选择“布局”选项卡，在布局选项中选择“页面设置管理器”。
在页面设置管理器中，可以设置图纸的名称、尺寸和比例。
选择“尺寸和方向”选项卡，可以选择图纸的尺寸，如A4、A3、A2等。
根据实际需求选择合适的尺寸。
一般而言，A3尺寸足够满足大部分常规设计需求。
在“自定义比例”中输入自定义比例，比如输入1:50，表示设置图纸的比例为1:50。
如果要设置为1:100的比例，则输入1:100。
AutoCAD 还提供了一些常用的比例供选择，如1:1、1:10、1:20等，选择相应的比例后，软件会自动计算比例尺。
完成比例设置后，可以点击“应用于所有布局”将此比例应用到所有布局中。
点击“确定”按钮，完成图纸比例的设置。
在绘制图纸时，需要根据比例进行缩放。
AutoCAD中，可以使用“缩放”命令对图形进行缩放操作。
选择需要缩放的图形，输入缩放比例，如0.5表示图形缩小为原来的一半，输入2表示图形放大为原来的两倍。
另外，在AutoCAD中，还可以使用“比例”命令对图形进行比例变换。
选择需要变换的图形，输入比例系数，如0.5表示缩小为原来的一半，2表示放大为原来的两倍。
CAD中的图形尺寸与比例的控制
CAD中的图形尺寸与比例的控制在CAD设计中，图形的尺寸和比例是非常重要的，它们直接影响着设计的准确性和可视性。
本文将介绍一些常用的方法和技巧，帮助大家更好地掌握CAD软件中图形尺寸与比例的控制。
1. 设置绘图比例：在开始绘图之前，我们需要先设置绘图的比例。
比例可以通过两种方式来设置，一种是按比例尺设置，另一种是按实际长度设置。
按比例尺设置：选择绘图界面中的“比例”按钮，然后在弹出的对话框中选择合适的比例尺。
常见的比例尺有1:1、1:10、1:100等。
选择适合的比例尺可以确保绘图的准确性。
按实际长度设置：选择绘图界面中的“设置单位”按钮，然后在弹出的对话框中选择合适的单位，如毫米、厘米、米等。
根据实际设计需求选择合适的单位，并设置好精度，以确保绘图的准确性。
2. 绘制线段和矩形：在CAD软件中，我们可以使用直线工具绘制线段，也可以使用矩形工具绘制矩形。
在绘制线段和矩形时，可以通过输入具体的尺寸来精确控制其长度和宽度。
在命令行窗口中输入“L”命令，然后按照提示输入线段的起点和终点坐标，即可绘制指定长度的线段。
同样地，输入“REC”命令可以绘制指定长度和宽度的矩形。
3. 缩放图形比例：有时候我们需要对图形进行缩放，以适应不同的布局或打印尺寸。
在CAD软件中，可以使用“缩放”命令来实现。
输入“SCALE”命令后，选择需要缩放的图形或对象，然后按照提示输入缩放比例。
4. 控制图形比例和尺寸的显示：在CAD设计中，我们可以使用“视图比例”和“尺寸样式”来控制图形的比例和尺寸的显示方式。
视图比例：点击绘图界面右下角的“视图比例”按钮，选择适合的比例，可以改变视图的显示比例，以便更好地查看和编辑图形。
尺寸样式：在CAD软件中，我们可以根据需要选择合适的尺寸样式来显示图形的尺寸。
在命令行窗口中输入“DIMSTY”命令，然后选择合适的尺寸样式，并设置尺寸的显示方式和字体大小。
5. 使用参照对象和约束：在CAD设计中，我们可以使用参照对象和约束来精确控制图形的尺寸和比例。
CAD布局出图比例设置
CAD布局出图比例设置
1、在布局绘制相对电子版绘图单位和实物纸张的图框，以A3纸（实物尺寸420*297mm）为例，如电子版绘图单位为毫米，哪么布局图框尺寸应该是42000*297000。
2、绘制好图框后找到视口功能开一个跟图框一样大的矩形视口，视口开完后你就会看到模型里面的图，鼠标左键双击该视口将你想要打印的内容放大到接近布满该视口后，布局右下角有一个可以设置比例的数，这个数是0.***开头的我们还不知道现在的图形的大概比例，要是一个个试的话哪是很费时间的，哪么我有一条计算公式：（100/0.***）得出实际大概比例，比如显示的数学为0.444计算公式是：100/0.444=225.225225，我们取整数就是1：225。
点击布局右下角比例数字里面的自定义，设置为1：225后确定，再点击布局右下角比例数字找到你刚刚设置的自定义比例选中OK。
如果图形超出视口哪么就把比例调大点就OK了，比如调为1：230，小了就1：228调到自己满意为止。
如果看不懂可以找我或者有CAD高手觉得我说得不对也可以找我探讨探讨·研究研究···。
cad布局注释比例怎么调
cad布局注释比例怎么调
cad调节布局注释比例的方法：
在模型中1：1画图
标注时为注释性对象勾选注释性，并添加所需的比例(随时可以添加)
为了随时可以添加注释比例，推荐快速选择
右键菜单中倒数第x项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例。
切换至布局，将所需图框复制过来
mv命令，新建视口。
将视口贴近图框边界，注意不要完全重合，以便以后点选，图中选中部分即为视口。
选中视口，ctrl+1弹出特性窗口，找到注释比例项
先选择注释比例，标准比例会自动修改至一致。
如果你是1:1的图框那就没什么问题，如果图框有放大，就要相应更改比例。
方法是首先将注释比例调到出图比例，然后图框放大多少倍，就
在注释比例左边乘上多少，相应的在标准比例右边乘上多少。
所以图框当然是1:1的省事了。
默认的比例不够用的话，用scalelistedit命令添加新的注释比例，注意注释比例不要太多，不然文件会很大，够用就行。
CAD画板布局与尺寸调整教程
CAD画板布局与尺寸调整教程CAD软件是一款广泛应用于工程设计和制图的软件工具。
在使用CAD软件进行绘图时，画板布局和尺寸调整是非常重要而且常用的操作。
本文将介绍如何在CAD软件中进行画板布局和尺寸调整的技巧与教程。
画板布局在开始进行CAD绘图时，首先需要对画板进行布局。
合理的画板布局可以提高绘图效率和准确度。
1. 设置画板大小：在CAD软件中，可以通过命令栏输入“layout”或者点击工具栏上的“Layout”按钮进入画板布局界面。
选中当前画板，右键点击选择“Page Setup Manager”，在弹出的对话框中可以设置画板的大小。
根据实际需要选择适合的画板尺寸，比如A4、A3等。
2. 设置画板比例：在画板布局界面，选中当前画板，右键点击选择“Page Setup”，在弹出的对话框中选择“Plot Area”，设置画板的可视区域。
根据需要可以设置为窗口、极限或者自定义。
3. 添加视口：在CAD软件中，可以通过命令栏输入“vports”或者点击工具栏上的“Viewport”按钮添加视口。
视口可以用来显示不同的图纸视图，可以选择单一视口或者多视口布局。
根据需要进行添加和调整。
尺寸调整在进行CAD绘图时，对于绘图尺寸的调整可以使绘图更加精确和符合要求。
1. 改变绘图单位：在CAD软件中，可以通过命令栏输入“units”或者点击工具栏上的“Units”按钮改变绘图单位。
根据需要选择合适的单位，比如英寸、毫米等。
2. 调整图形比例：在CAD软件中，可以对已绘制的图形进行比例调整。
选中需要调整比例的图形，右键点击选择“Scale”命令，然后在弹出的对话框中输入需要的比例。
可以选择等比例缩放或者自定义比例。
3. 调整文字和尺寸标注尺寸：在CAD软件中，可以通过命令栏输入“dimstyle”或者点击工具栏上的“Dimension Style”按钮进行文字和尺寸标注的尺寸调整。
在弹出的对话框中可以设置文字高度、箭头大小等尺寸参数。
利用CAD进行图形比例和尺度调整的实用方法
利用CAD进行图形比例和尺度调整的实用方法CAD（计算机辅助设计）软件是现代设计行业中不可或缺的工具之一。
它能够帮助我们创建精确的图形，为我们的设计工作提供更高效的支持。
在CAD软件中，图形的比例和尺度调整是常见的操作之一。
本文将介绍一些常用的方法，帮助您在CAD软件中进行图形比例和尺度的调整。
第一种方法是使用缩放功能。
在CAD软件中，缩放功能可以帮助我们按照需要将图形放大或缩小。
具体操作步骤如下：1. 选择需要调整的图形：使用选择工具（通常表示为箭头）在CAD界面中选择您需要调整比例和尺度的图形。
2. 进入缩放模式：在CAD界面的工具栏中，找到并点击缩放工具。
这通常是一个放大镜的图标。
3. 设置缩放比例：在缩放工具的选项中，设置您希望的缩放比例。
可以手动输入缩放比例，也可以选择预设的比例。
4. 缩放图形：点击“缩放”按钮，CAD软件将根据您的设置对图形进行缩放。
您可以通过观察图形在CAD界面中的变化来看到效果。
第二种方法是使用变换功能。
在CAD软件中，变换功能可以帮助我们对图形进行平移、旋转和缩放等多种操作。
下面是进行比例和尺度调整时使用变换功能的步骤：1. 选择需要调整的图形：使用选择工具在CAD界面中选择需要进行比例和尺度调整的图形。
2. 进入变换模式：在CAD界面的工具栏中，找到并点击变换工具。
这通常是一个箭头绕着一个点旋转的图标。
3. 设置比例和尺度调整：在变换工具的选项中，设置您希望的比例和尺度调整值。
您可以手动输入调整值，也可以通过选择预设选项来调整。
4. 进行变换：点击“变换”按钮，CAD软件将会根据您的设置对图形进行变换。
您可以观察图形在CAD界面中的变化来确认效果。
需要注意的是，无论是使用缩放还是变换功能进行图形的比例和尺度调整，都要谨慎操作。
不当的调整可能会导致图形失真或不准确。
建议在进行调整之前，先备份原始图形以防出现问题。
除了缩放和变换功能，CAD软件还提供了其他一些辅助工具，可以帮助我们更精确地进行图形比例和尺度的调整。
CAD中怎么在布局里设置不同的比例出图
CAD中怎么在布局里设置不同的比例出图一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。
在模型空间中，按1:1 的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图形表。
设置布局时，可以通知autocad 所用表的尺寸。
布局表示图形表。
此布局环境称为图纸空间。
如果模型有几种视图，则应当考虑利用图纸空间。
虽然图纸空间是为3d打印要求而设计的，但对2d布局也是有用的。
例如：如果想以不同比例显示模型的视图，图纸空间是不可缺少的。
图纸空间是一种用于打印的几种视图布局的特殊的工具。
它模拟一张用户的打印纸，而且要在其上安排视图。
用户借助浮动视口安排视图。
二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。
在图纸上绘图要先考虑一下比例和布局，而在cad中绘图没有必要先考虑比例和布局，只需在模型空间中按1：1的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。
在模型空间中绘好图之后就可以进行布局的设置了。
cad中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机和纸张，打印比例设置为1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以便以后打印时可以隐藏视口线。
插入标题栏。
用夹点编辑调整视口的大小，放到合适的位置，如下图。
但是我们发现图并不完整，这是由于还没有调整打印比例的原因。
建立视口时cad默认显示所有的对象最大化，下面开始调整比例。
用鼠标双击视口进入视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入z，回车，输入比例因子，此图的比例为1/4xp回车，然后可以用平移命令移动到合适的位置。
这里要注意，一定要在输入比例的后边加上xp才是要打印的比例。
视口调整完之后，开始使用打印样式，编辑打印样式表。
一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。
这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。
CAD中的图纸比例修改与缩放技巧
CAD中的图纸比例修改与缩放技巧CAD软件是一种广泛应用于设计和工程领域的计算机辅助设计工具。
它可以帮助工程师和设计师创建和修改各种类型的图纸。
在设计过程中，经常需要调整图纸的比例和缩放，以便适应不同的需求和标准。
在本文中，将介绍CAD中的图纸比例修改与缩放技巧。
一、图纸比例修改技巧在CAD软件中，可以通过修改图纸比例来调整图纸的大小，以便更好地展示设计的内容。
以下是一些常用的图纸比例修改技巧：1. 使用工具栏的比例控制按钮在CAD软件的工具栏上通常有一个比例控制按钮，可以直接点击该按钮并选择想要的比例，即可修改图纸的比例。
这是一种快捷且直观的方法，适用于简单的比例修改。
2. 使用“比例”命令在CAD软件的命令行中输入“比例”命令，然后按照提示选择图纸上的参考点，并输入新的比例值，即可修改图纸的比例。
这种方法更加灵活，可以根据实际需要输入任意比例。
3. 使用“缩放”命令在CAD软件的命令行中输入“缩放”命令，然后按照提示选择图纸上的参考点，并输入缩放比例，即可修改图纸的比例。
与“比例”命令类似，这种方法也可以根据实际需要输入任意比例。
二、图纸缩放技巧除了修改图纸的比例，还可以通过缩放图纸来调整其大小。
以下是一些常用的图纸缩放技巧：1. 使用鼠标滚轮缩放在CAD软件中，可以使用鼠标滚轮来调整图纸的缩放比例。
只需在图纸上双击鼠标滚轮并向前或向后滚动即可实现放大或缩小图纸。
2. 使用“缩放”命令在CAD软件的命令行中输入“缩放”命令，然后按照提示选择图纸上的参考点，并输入缩放比例，即可缩放图纸。
该命令还可以选择其他选项，例如指定缩放中心点和基准长度。
3. 使用“变焦”命令在CAD软件的命令行中输入“变焦”命令，然后按照提示选择图纸上的参考点，并输入缩放比例，即可实现图纸的缩放。
与“缩放”命令类似，该命令还可以选择其他选项，例如指定变焦中心点和窗口范围。
总结：CAD中的图纸比例修改与缩放是设计和工程过程中常用的技巧之一。
CAD如何调成1：500的比例
CAD如何调成1：500的比例
在CAD里面调节图形的比例是我们常用的，这也是为了将图形大小一致。
那么大家知道CAD如何调成1：500的比例吗?下面是店铺整理的CAD如何调成1：500的比例的方法，希望能帮到大家!
CAD调成1：500的比例的方法一
1.命令: _scale
选择对象: 指定对角点: 找到 1 个
指定基点:
指定比例因子或 [复制(C)/参照(R)] <14.6148>: .002
2.按图片设置
CAD如何调成1：500的比例的方法二
1.打开CAD软件，找到一个文档打开，进入工作页面。
2.然后选择你需要调整的图形，看看多少比例，如果不知道，可以利用打印功能查看。
3.图纸显示是99。
99就是1：100的意思了，我们如果要调整到1：50可以这么做，选择图形，全选。
4.然后输入SC的命令操作，就是比例，下面有很多提示。
5.在按回车，我们输入50/100这个就是从100的比例设置到50了。
很简单。
cad中的布局怎么调整比例
cad中的布局怎么调整比例
调整比例不仅仅在模型空间可以调整，也可以在布局中调整，下面店铺告诉大家cad中的布局怎么调整比例，一起来学习吧。
cad中的布局调整比例的方法：
在模型中1：1画图
标注时为注释性对象勾选注释性，并添加所需的比例(随时可以添加)
为了随时可以添加注释比例，推荐快速选择
右键菜单中倒数第X项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例。
切换至布局，将所需图框复制过来
Mv命令，新建视口。
将视口贴近图框边界，注意不要完全重合，以便以后点选，图中选中部分即为视口。
选中视口，ctrl+1弹出特性窗口，找到注释比例项
先选择注释比例，标准比例会自动修改至一致。
如果你是1:1的图框那就没什么问题，如果图框有放大，就要相应更改比例。
方法是首先将注释比例调到出图比例，然后图框放大多少倍，就在注释比例左边乘上多少，相应的在标准比例右边乘上多少。
所以图框当然是1:1的省事了。
默认的比例不够用的话，用scalelistedit命令添加新的注释比例，注意注释比例不要太多，不然文件会很大，够用就行。
cad布局尺寸比例怎么设置大小
cad布局尺寸比例怎么设置大小cad布局的尺寸比例一般都需要提前设置好，这样才方便作图。
其实这个也不算太难，下面就让小编告诉你cad布局尺寸比例怎么设置大小的方法，一起学习吧。
cad布局尺寸比例设置大小的方法1、点击下面的“布局”(可以右键点击命名新名称)。
2、右键点击“布局”，选“页面设置管理器”。
3、点击“修改”。
设置：打印机，纸张，图形方向，选用打印样式，等一切需要改变的。
4、调整布局视口大小到合适，点击视口边线，视口四角出现夹点，拖动夹点到合适位置。
5、在布局视口内部双击左键，进入“模型空间”。
在“模型空间”状态下，可以用绘图的所用工具和命令。
拖动图形到适当位置。
适当缩放。
在布局视口外面双击鼠标左键，返回到“图纸空间”。
(也可点击状态栏“模型/图纸”切换工作空间)。
如果对于打印比例没有要求，就可以打印了。
6、精确控制打印比例。
6-1、为了精确控制打印比例，我们先把“视口”设置窗口调出来：鼠标放在工具栏空白处，右键，在弹出菜单条选“ACAD-视口”。
将视口窗拖到适当位置。
6-2、用视口窗设置打印比例。
双击布局图纸内部进入“模型空间”。
在视口窗口点击右面小窗口，选用合适的打印比例。
确定后，打印比例就改变了。
6-3、自定义打印比例。
若软件提供的打印比例不合适，可以自己创建打印比例。
6-4、可以“编辑”“添加”自己希望的比例。
注意1打印单位等于多少图形单位。
7、在一张图纸上可以安排多个打印视口，视口形状，位置，每个视口可以有自己的打印比例。
可以自己绘制视口。
这样出图，同一张图纸上，可打印走总图和的局部大样图。
自定义的布局视口，有什么不同点?视口边线打印否?怎样设置，就不多啰嗦了，自己研究研究吧。
学而时习之不亦乐乎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad 布局里如何调节比例 篇一：cad 布局和空间出图设置及各种比例调整 利用“布局出图”，也是学习和使用 CAD 制图的一个不可或缺的重要部分。
一张图画好了， 不能打印出来，或者不能正确、漂亮地打印出来，也终将是一大遗憾。
有好多会员，不会用布 局出图，喜欢在“模型”里加图框打印，这固然可以，但此方法一不能正确比例打印出来，二比 较麻烦(加图框时)，不知比例还要计算，图框还要缩放等。
在我做的《三维实体转三视图》的教程出来后，由于是在布局里转的三视图，因此，就有 很多会员询问：如何打印、如何加图框等。
由此求助的会员很多，一个个回答也没那么多的精 力及时间，签于此，我抽空做了本教程，初步介绍了一下利用“布局出图”打印的方法，并附加 了怎样在布局里给转换好的三视图加图框及打印的方法。
在这里，再说一点，就是无论谁做的教程都不可能绝对完美、详细及面面俱到，教程只是 给大家提供了一种方法的方向，大家可以举一反三，再行细究。
就像学校的老师授课，不可能 将每道练习题都详细讲解一遍。
正所谓“师傅带进门，修行靠自身”。
因此，希望大家在我的教 程的大方向下，再自行研究适合自己的步骤及方法。
本“布局打印”的方法，适用各个 CAD 版本。
好了，言归正传，下面就开始“布局打印”的教程。
一、准备工作： 1、每次新装 CAD，或换 CAD 的版本，或换打印机，都要重新设置一下。
打开装好的 CAD，已经说过了，本方法适用于各个版本，我这里用 CAD2004 版本为例， 因本人用了好多年，还是比较喜欢此版本。
2、打开菜单栏“工具”→“选项”。
CAD 有好多的基本设置都是在这里面，大家有空可以多研究一下。
3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。
4、接着，选择默认的“打印样式表”。
5、 “打印样式表”选好后， 如果是进行彩色打印， 就点击下面的“确定”即可完成打印设置。
有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编 辑打印样式表”按钮。
篇二：CAD 布局技巧与比例调整 CAD 布局技巧与比例设置 一、准备工作： 1、每次新装 CAD，或换 CAD 的版本，或换打印机，都要重新设置一下。
打开装好的 CAD，已经说过了，本方法适用于各个版本，我这里用 CAD2004 版本为例， 因本人用了好多年，还是比较喜欢此版本。
2、打开菜单栏“工具”→“选项”。
1 / 7CAD 有好多的基本设置都是在这里面，大家有空可以多研究一下。
3、在“选项”的对话框中，选择“打印”，先选择指定要用的打印机的名称。
4、接着，选择默认的“打印样式表”。
5、 “打印样式表”选好后， 如果是进行彩色打印， 就点击下面的“确定”即可完成打印设置。
有许多时候，需要打印黑白的图纸，这就需要对选定的样式表进行设置，点击“添加或编 辑打印样式表”按钮。
6、在点击了“添加或编辑打印样式表”按钮后，会自动进入到样式表所在的文件夹，双击 我们选中的这个打印样式。
篇三：CAD 中怎么在布局里设置不同的比例出图 CAD 中怎么在布局里设置不同的比例出图 一、布局（图纸空间）与模型空间的比较模型选项卡可获取无限的图形区域。
在模型空 间中，按 1:1 的比例绘制，最后的打印比例交给布局来完成。
通过布局选项卡可访问虚拟图 形表。
设置布局时，可以通知 autocad 所用表的尺寸。
布局表示图形表。
此布局环境称为图 纸空间。
如果模型有几种视图，则应当考虑利用图纸空间。
虽然图纸空间是为 3d 打印要求而 设计的，但对 2d 布局也是有用的。
例如：如果想以不同比例显示模型的视图，图纸空间是不 可缺少的。
图纸空间是一种用于打印的几种视图布局的特殊的工具。
它模拟一张用户的打印纸， 而且要在其上安排视图。
用户借助浮动视口安排视图。
二、建立布局的步骤下边我们用一个实际的例子说明布局的几个关键点。
在图纸上绘图 要先考虑一下比例和布局，而在 cad 中绘图没有必要先考虑比例和布局，只需在模型空间中按 1：1 的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。
在模型空间中绘好图 之后就可以进行布局的设置了。
cad 中有两个默认的布局，点击布局首先弹出一个页面设置的 窗口，设置需要的打印机和纸张，打印比例设置为 1：1，之后确定即自动生成一个视口，视 口应单独设置一个图层以便以后打印时可以隐藏视口线。
插入标题栏。
用夹点编辑调整视口的 大小，放到合适的位置，如下图。
但是我们发现图并不完整，这是由于还没有调整打印比例的 原因。
建立视口时 cad 默认显示所有的对象最大化，下面开始调整比例。
用鼠标双击视口进入 视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入 z，回车，输入 比例因子，此图的比例为 1/4xp 回车，然后可以用平移命令移动到合适的位置。
这里要注意， 一定要在输入比例的后边加上 xp 才是要打印的比例。
视口调整完之后，开始使用打印样式， 编辑打印样式表。
一般用颜色来区分线的粗细和打印颜色，并不需要在图层中设置线的宽度， 保存自己的打印样式表以备以后继续使用。
这样，打印前的准备都已完成，只要以后改图的时 候不整体移动图，那么这个布局就永远不会变，每次打印的图纸都和第一次打印的模式一样。
三、布局中的几个特殊控制 1、不打印视口线的两种办法第一，隐藏视口线图层；第二， 可以把视口线的颜色设置为 255 号颜色，在打印时是无色的。
2、psltscale 变量控制图纸空间 的线型比例 0：无特殊线型比例。
按 ltscale 命令设置的全局比例因子进行缩放。
模型中的虚 线长度与视口中的虚线长度一样。
1：视口比例决定线型比例。
3、视口中图层的控制如果仅需 要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击 当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制）， 打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”。
这样就可以 2 / 7实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结。
这 一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结 其他层再打印来说要方便多了。
请看下图就是在同一个布局中有两个视口，左边视口冻结了标 注层，在右边的视口中冻结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表 现打印。
4、三维消隐打印功能选中要消隐打印的视口（单击视口线），打开特性管理器，里 边有个选项“消隐出图”选择“是”即可消隐出图了。
当然在布局中还有其它的设置，比如：可以 建立多边形视口； 在一个布局里可以建立多个视口从不同的观察角度打印出 3d 的模型， 等等。
一、布局（图纸空间）与模型空间的比较 模型选项卡可获取无限的图形区域。
在模型空间中，按 1:1 的比例绘制，最后的打印比 例交给布局来完成。
通过布局选项卡可访问虚拟图形表。
设置布局时，可以通知 autocad 所用表的尺寸。
布 局表示图形表。
此布局环境称为图纸空间。
如果模型有几种视图， 则应当考虑利用图纸空间。
虽然图纸空间是为 3d 打印要求而设计 的，但对 2d 布局也是有用的。
例如：如果想以不同比例显示模型的视图，图纸空间是不可缺 少的。
图纸空间是一种用于打印的几种视图布局的特殊的工具。
它模拟一张用户的打印纸，而 且要在其上安排视图。
用户借助浮动视口安排视图。
二、建立布局的步骤 下边我们用一个实际的例子说明布局的几个关键点。
在图纸上绘图要先考虑一下比例和布局，而在 cad 中绘图没有必要先考虑比例和布局，只 需在模型空间中按 1：1 的比例绘图，打印比例和如何布置图纸交由最后的布局设置完成。
在 模型空间中绘好图之后就可以进行布局的设置了。
cad 中有两个默认的布局，点击布局首先弹出一个页面设置的窗口，设置需要的打印机 和纸张，打印比例设置为 1：1，之后确定即自动生成一个视口，视口应单独设置一个图层以 便以后打印时可以隐藏视口线。
插入标题栏。
用夹点编辑调整视口的大小，放到合适的位置，如下图。
但是我们发现图并不完整，这是由于还没有调整打印比例的原因。
建立视口时 cad 默认显示所有的对象最大化，下面开始调整比例。
用鼠标双击视口进入 视口（也可用鼠标点击最下边的状态栏上的图纸/模型来切换）在命令行里键入 z，回车，输入 比例因子，此图的比例为 1/4xp 回车，然后可以用平移命令移动到合适的位置。
这里要注意， 一定要在输入比例的后边加上 xp 才是要打印的比例。
视口调整完之后，开始使用打印样式，编辑打印样式表。
一般用颜色来区分线的粗细和 打印颜色，并不需要在图层中设置线的宽度，保存自己的打印样式表以备以后继续使用。
这样，打印前的准备都已完成，只要以后改图的时候不整体移动图，那么这个布局就永 远不会变，每次打印的图纸都和第一次打印的模式一样。
三、布局中的几个特殊控制 1、不打印视口线的两种办法 第一，隐藏视口线图层；第二，可以把视口线的颜色设置为 255 号颜色，在打印时是无 色的。
3 / 72、psltscale 变量控制图纸空间的线型比例 0：无特殊线型比例。
按 ltscale 命令设置的全局比例因子进行缩放。
模型中的虚线长度 与视口中的虚线长度一样。
1：视口比例决定线型比例。
3、视口中图层的控制 如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方 法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视 口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻 结”。
这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间 的图层的冻结。
这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次 冻结某层，再冻结其他层再打印来说要方便多了。
请看下图就是在同一个布局中有两个视口，左边视口冻结了标注层，在右边的视口中冻 结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表现打印。
4、三维消隐打印功能 选中要消隐打印的视口（单击视口线），打开特性管理器，里边有个选项“消隐出图”选 择“是”即可消隐出图了。
当然在布局中还有其它的设置，比如：可以建立多边形视口；在一个布局里可以建立多 个视口从不同的观察角度打印出 3d 的模型，等等。
关于视窗的锁定: 第一个问题回到刚打开的样子（实际是退出视口），两种方法；一是命 令行输入 ps 回车，然后中论缩放即可。
二是右键-----最大化视口，然后在视口线（红线）外边 一点左键双击，然后中论缩放即可。
