磁芯参数表

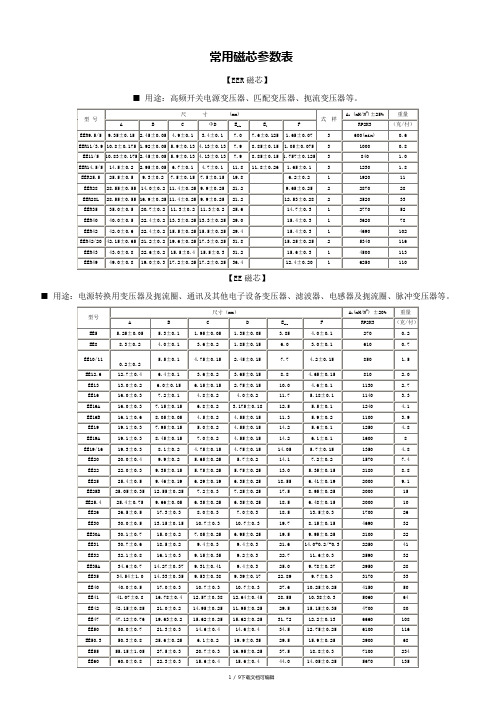

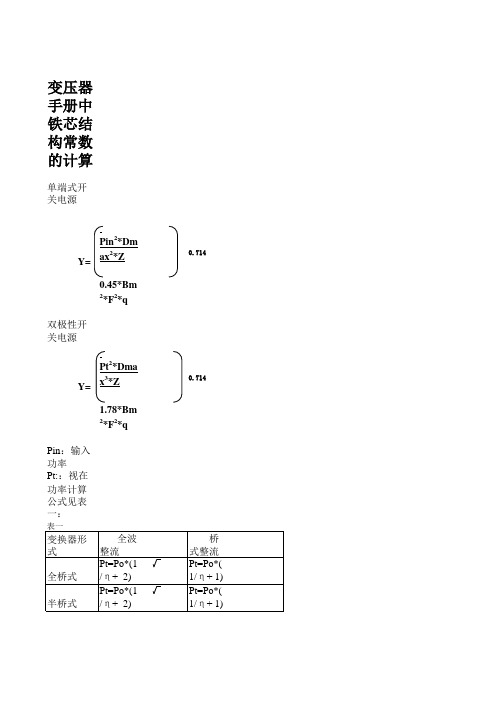

常用磁芯参数表

【EER磁芯】

■ 用途：高频开关电源变压器、匹配变压器、扼流变压器等。

【EE磁芯】

■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器、电感器及扼流圈、脉冲变压器等。

【ETD磁芯】

■ 用途：电源转换用变压器及扼流圈、通讯及其他电子设备变压器、滤波器。

【EI 磁芯】

■ 用途：高频开关电源变压器、功率变压器、整流变压器、电压互感器等。

【ET 磁芯】

■ 用途：滤波变压器

【EFD 磁芯】

■ 用途：高频开关电源变压器器、整流变压器、开关变压器等。

【UF 磁芯】

■ 用途：整流变压器、脉冲变压器、扼流变压器、电源变压器等。

【PQ 磁芯】

■ 用途高频开关电源变压器、整流变压器等。

【RM 磁芯】

■ 用途：高频开关电源变压器、整流变压器、屏蔽变压器、脉冲变压器、脉冲功率变压器、扼流变压器、滤波变压器。

【EP 磁芯】

■ 用途：功率变压器、宽频变压器、屏蔽变压器、脉冲变压器等。

【H 磁芯】

■ 用途：宽带变压器、脉冲变压器、脉冲功率变压器、隔离变压器、滤波变压器、扼流变压器、匹配变压器等。

软磁铁氧体磁芯形状与尺寸标准(一)

软磁铁氧体磁芯形状

软磁铁氧体是软磁铁氧体材料和软磁铁氧体磁芯的总称。软磁铁氧体磁芯是用软磁铁氧体材料制成的元件或零件，或是由软磁铁氧体材料根据不同形式组成的磁路。磁芯的形状基本上由成型（形）模具决定，而成型（形）模具又根据磁芯的形状进行设计与制造。

磁芯按磁力线的路径大致可分两大类；磁芯按具体形状分，有各种各样：

磁芯按磁力线路径分类

磁芯按使用时磁化过程所产生磁力线的路径可分为开路磁芯和闭路磁芯两类。

第一类为开路磁芯。这类磁芯的磁路是开启的（open magnetic circuits），通过磁芯的磁通同时要通过周围空间（气隙）才能形成闭合磁路。开路磁芯的气隙占磁路总长度的相当部分，磁阻很大，磁路中的部分磁通在达到气隙以前就已离开磁芯形成漏磁通。因而，开路磁芯在磁路各个截面上的磁通不相等，这是开路磁芯的特点。由于开路磁芯存在大的气隙，磁路受到退磁场作用，使磁芯的有效磁导率μe比材料的磁导率μi有所降低，降低的程度决定于磁芯的几何形状及尺寸。

开路磁芯有棒形、螺纹形、管形、片形、轴向引线磁芯等等。IEC 1332《软磁铁氧体材料分类》标准中称开路磁芯为OP类磁芯。

第二类磁芯为闭路磁芯。这类磁芯的磁路是闭合的（closed magnetic circuits），或基本上是闭合的。IEC 1332称闭路磁芯为CL类磁芯。磁路完全闭合的磁芯最典型的是环形磁芯。此外，还有双孔磁芯、多孔磁芯等等。

目前大量生产和使用的闭路磁芯是组合型的闭磁路磁芯，它由二个相同形状尺寸或不同形状尺寸的磁芯配对后才能形成闭合磁路，为EE、UU磁芯或EI、UI磁芯。这类磁芯的接触面间可能存在气隙，组合后磁路不一定完全闭合，因此，组合型闭路磁芯的有效磁导率基本上等于磁芯材料的磁导率，但不完全等于磁芯材料的磁导率。

磁芯按形状分类

中国的分类及形状符号

SJ／T10213－91《铁氧体材料牌号与元件型号命名方法》规定了我国软磁铁氧体磁芯的类别及形状符号，见表1。表1中磁芯类别及形状的符号用汉语拼音字母或英文字母表示。

注：总高即为一对磁芯的高

磁芯形状符号的国际、国内规定

IEC标准制定的基础是IEC的各国家委员会，IEC标准又被各国家所采用。因此，IEC标准所规定的磁芯形状符号基本上和各个国家、地区所使用的符号相一致，如E形、EC形、ETD形、EP形、EI形、EE形、I形、U形、RM形、PM形等等。不一致的举例见表2。

2 磁芯尺寸标准

磁芯尺寸标准是保证磁芯互换的重要依据。现代经济是全球经济，全球经济的一个重要特征是国家间的技术壁垒减少到最小。一个国家的某个企业所生产的产品可以在全世界范围内经销，它所需要的产品也可在全世界范围内采购，这就要求各个国家都尽可能按国际标准组织生产，按国际标准进行产品交收。IEC标准是电工电子方面的国际标准，它越来越多地被各个国家共同采用。IEC制定的磁芯尺寸标准截止1998年8月共有14个。我国等同采用的标准有12个。下面列出了磁芯尺寸的IEC标准和我国标准的名称及编号，并作简单介绍。
