视频监控系统施工工艺流程图

视频监控系统施工方案（含实施图片）

视频监控系统施工方案（含实施图片）前言大家好，我是林总，今天我们一起来看下视频监控系统具体是怎么施工的。

正文1 工程概况1.1 编制《工程总体实施方案》主要包括：结合高清监控系统设计方案作配套的深化设计，编制高清监控系统实施计划，并提出相关的配合要求。

根据总体方案，对高清监控系统工程的技术设计作必要的补充。

并提出相关的实施技术要求。

1.2 优化施工图设计、施工技术督导和工程管理提出系统的技术状态及技术服务要求；系统施工图纸的设计，以及技术指导和协调，系统修正设计的审查及审定。

评审的组织；工程实施的技术指导和协调管理；系统工程施工组织设计、计划及进度的协调管理；系统设备材料质量、安装质量的监督管理；系统调试、开通；系统测试、验收的监督和管理；系统的培训；系统质保期内的维修、维护和系统保养的管理；对高清监控系统工程进行质量验收和评定；按高清监控系统的质量验收标准配合有关各方进行验收和评定；工程验收和实施过程中办理有关手续。

2 工程设计、验收标准《城市道路设计规范》 CJJ37-90《城市道路交通规划设计规范》GB50220-95 《道路交通标志和标线》 GB5768-1999《公路车辆智能监测记录系统通用技术要求》GA/T 497-2009 《微型数字电子计算机通用技术条件》 GB9813-88《电子计算机系统设备的性能表示》 GB3874-83《信息技术设备（包括电气事务设备）的安全》GB4943-1995 《电工电子产品基本环境试验规程总则》 GB2421-89《LED 显示屏通用规范》 SJ/T11141-199《中国电气装置安装工程施工及验收规范》 GBJ232-82《建筑防雷设计规范》GBJ57-83现场考察调研其他有关的规范、标准和规定3 设备安装步骤3.1 枪机安装步骤1.拆卸摆动支架：拧开壁装支架的垂直调节螺钉，拆卸壁装支架的上下摆动支架。

2. 固定支架：将摄像机支架固定在安装墙面上。

视频监控工程施工工艺

视频监控工程施工工艺视频监控工程施工工艺2.1 工艺流程设计交底摄像机支架安装，对照图纸勘查摄像机点位和管理中心施工现场。

如果施工图纸文件符合要求，制订具体的施工计划上报审批。

如果不符合要求，需要深化/变更设计。

检查安装是否符合规范，如果符合，进行防雷设施安装，否则需要调整/重装。

检查线缆是否符合设计，如果符合，进行线缆敷设和标识排管至各摄像机点的管线敷设，否则需要调换线缆。

进行机房机柜/设备安装和接地等电位接线。

进行系统参数设置/系统调试和 XXX 管理软件安装调试。

检查线缆敷设是否符合规范，如果符合，进行测试自检是否符合规范，否则需要返工（重新敷设）。

进行XXX 系统联动测试，如果不符合规范，需要测试调整。

最后填写管线施工记录，进入设备安装阶段和隐蔽工程验收。

进行 XXX 系统安装调试（同上），按规范绘制布线竣工图，进行 XXX 系统远程监控调测。

2.2 设备安装2.2.1 摄像机的安装在摄像机处于正常工作状态后，对摄像机进行检测和粗调，方可安装。

检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向。

检查摄像机在防护套内紧固情况以及摄像机座与支架或云台的安装尺寸。

在搬动、架设摄像机过程中，不得打开镜头盖。

摄像装置的安装应牢靠、稳固。

从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。

摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。

先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

2.2.2 传输线路的敷设电缆的敷设应符合以下要求：电缆的弯曲半径应大于电缆直径的15倍；电源线宜与信号线、控制线分开敷设；选配电缆时宜避免电缆的接续；当电缆接续时应采用专用接插件。

敷设管道电缆，应符合以下要求：穿放电缆时宜涂抹黄油或滑石粉；管口与电缆间应衬垫铅皮，铅皮应包在管口上；进入管孔的电缆应保持平直，并应采取防潮、防腐蚀、防鼠等处理措施。

视频监控系统布线工艺

视频监控系统布线工艺
概述
视频监控系统是现代安全防范的重要手段之一，系统布线是其重要的组成部分。

布线的质量直接关系到整个监控系统的稳定性和安全性。

布线前准备
在进行监控系统布线前，需要做好以下准备工作:
- 确定好各个监控点的位置。

- 确定好监控设备的摆放位置和型号。

- 确定好布线的方案和走向。

布线工艺
确定布线线路
根据监控点的位置和监控设备的摆放位置，确定布线线路。

要保证布线线路尽量短，且布线线路的走向要尽可能的合理。

确定布线管道
布线管道分为明装和暗装两种方式，根据具体情况选择。

若明装管道美观，且易于施工和维护，则可以采用明装方式；若要达到美观效果，可以采用暗装方式。

确定布线线缆
根据布线的需要，选择合适的线缆。

在布线线路中要保证线缆的质量，同时要根据具体情况选择合适的线缆规格。

布线操作
- 在电缆管道前需要先进行线缆排列。

线缆排列时要分清线缆的种类，长度以及各个方向的电缆数量。

- 按照线缆的长度和接头数量进行裁剪和连接。

- 进行地线的连接。

结论
视频监控系统布线工艺是一个细致复杂的过程，要根据具体情况采取不同的布线方式。

但无论如何都要保证布线质量，避免在后期使用过程中出现问题。

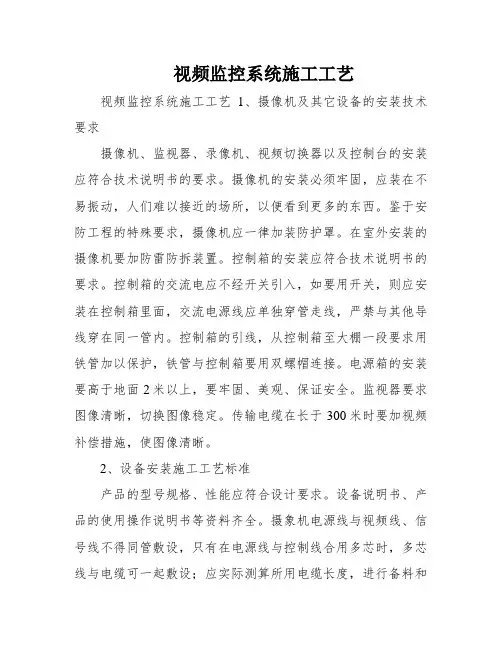

视频监控系统施工工艺

视频监控系统施工工艺视频监控系统施工工艺1、摄像机及其它设备的安装技术要求摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。

摄像机的安装必须牢固，应装在不易振动，人们难以接近的场所，以便看到更多的东西。

鉴于安防工程的特殊要求，摄像机应一律加装防护罩。

在室外安装的摄像机要加防雷防拆装置。

控制箱的安装应符合技术说明书的要求。

控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。

控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。

电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。

监视器要求图像清晰，切换图像稳定。

传输电缆在长于300米时要加视频补偿措施，使图像清晰。

2、设备安装施工工艺标准产品的型号规格、性能应符合设计要求。

设备说明书、产品的使用操作说明书等资料齐全。

摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当必须进行接续时应采用专用接插件。

尽量采用电缆从机架、控制台底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔100~200mm 空绑一次。

在摄像机标准照度下，监控图象质量和系统技术指标应满足下列要求；图象质量可按5级损伤制评定，图象质量不应低于4级。

摄象机的安装应牢靠、稳固。

从摄象机引出的电缆宜留有1m的余量，不得影响摄象机的转动。

摄象机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。

摄象机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

(完整版)视频监控系统施工工艺

视频监控系统施工工艺1、摄像机及其它设备的安装技术要求摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。

摄像机的安装必须牢固，应装在不易振动，人们难以接近的场所，以便看到更多的东西。

鉴于安防工程的特殊要求，摄像机应一律加装防护罩。

在室外安装的摄像机要加防雷防拆装置。

控制箱的安装应符合技术说明书的要求。

控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。

控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。

电源箱的安装要高于地面2 米以上，要牢固、美观、保证安全。

监视器要求图像清晰，切换图像稳定。

传输电缆在长于300 米时要加视频补偿措施，使图像清晰。

2、设备安装施工工艺标准产品的型号规格、性能应符合设计要求。

设备说明书、产品的使用操作说明书等资料齐全。

摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当必须进行接续时应采用专用接插件。

尽量采用电缆从机架、控制台底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔100~200mm 空绑一次。

在摄像机标准照度下，监控图象质量和系统技术指标应满足下列要求；图象质量可按5 级损伤制评定，图象质量不应低于4 级。

摄象机的安装应牢靠、稳固。

从摄象机引出的电缆宜留有1m 的余量，不得影响摄象机的转动。

摄象机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。

摄象机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

先对摄象机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。

视频监控系统设备安装施工方法

视频监控系统设备安装施工1.施工流程视频监控系统设备安装施工流程图2.施工准备（1）施工调查1）施工调查依据是施工设计文件及相关资料。

2）施工调查应包括下列主要内容：①设备房屋调查，包括室内设备搬运和安装条件，室内预留管、孔、槽道、建筑装修及温湿度等设备运行环境。

在既有设备房屋施工时，还应包括既有相关设备状况。

②施工外部条件调查，包括道路运输、施工现场设备卸车地点、基站、中继站、线路所、电牵节点室外摄像机安装位置等。

③光缆、电缆敷设径路及实际长度。

④施工生活保障调查，包括生活供应、医疗、卫生、防疫、民俗及工地周边社会治安情况等。

⑤相关防雷设施和综合接地条件。

（2）设计文件核对1）施工前技术人员对批准的施工设计文件及相关资料进行现场核对，确保无误后方可使用。

2）施工图核对应包括下列主要内容：施工准备摄像机立柱施工室外设备箱安装摄像机支架安装摄像机安装线缆连接防雷接地①图纸的组成内容是否符合有关规定；②施工图纸是否齐全，有无遗漏或错误；③设计说明书、工程数量表及主要设备和器材的规格、数量表是否与图纸相符；④施工图与现场实际是否一致。

3）设计文件核对中发现的问题应及时与设计、监理、业主联系解决。

4）设计文件核对完毕应留存完整记录。

（3）施工方案室内视频采集设备采用吸顶安装或壁架安装方式，室外视频采集设备采用立杆方式安装。

视频前端采集设备安装一般在室内通信设备安装完后进行，根据房屋、院落工程进度编制施工进度计划。

由于视频前端设备节点较多，具备施工条件后，首先进行首站定标工作，在各设备督导指导下，进行施工安装，确定设备安装、配线施工工艺和施工方法，技术人员编写作业指导书。

然后按总体站点数量，划段分组，组间平行作业，组内按确定的工艺方法逐站施工安装。

视频杆基础建筑、视频杆组立安排专门班组统一施工。

（4）资源配置1）每一任务段设置一个施工班组，由班组长、技术、安全、质量、操作人员组成。

视频杆基础建筑、视频杆组立安排专门班组统一施工。

视频监控系统施工方法及工艺

视频监控系统施工方法及工艺视频监控系统的施工方法和工艺施工工艺流程图：1.施工准备审核设计图纸，进行安全、技术交底，明确组织分工、任务要求、质量标准以及安全环境保护要求，进行必要的技术培训。

清点施工机具、仪表和工具，并建立台账；做好物资采购及进场检验工作；安装落实施工现场的设备、材料、仪表存放地并配备必要的消防器材。

了解现场、车站及机房的管理制度，提前办理必要的准入手续。

确定施工方法，编制施工技术措施，保证摄像机的安装不破坏建筑物的强度和损坏建筑物的美观。

2.现场测量定位按照设计图纸对摄像机安装位置与线缆位置进行准确点位，并测量出线缆实际径路长度，计算工作量。

调查设备安装的各项外部条件是否具备，点位附近是否有可用交流电源。

现场调查完毕后，应将以上几个方面的调查结果及存在问题迅速编报有关单位协调解决，并据此安排设备安装施工计划。

3.线缆敷设及测试1)监控系统线缆主要包括光纤，双屏蔽视频同轴电缆，控制电缆，超五类屏蔽双绞线以及电源线。

摄像机到配线间之间的视频传输根据设计要求采用光纤或同轴电缆，一般站台等干扰比较大的地区建议采用光纤传输，其他地方采用视频同轴缆；客服主机房与客服控制室的控制计算机与网络交换机之间以及所有配线间视频编码器与网络交换机之间的连接至少采用五类屏蔽双绞线，RJ45接口。

2)线缆的品种、规格、质量应符合设计要求和相关施工规范及验收标准的规定。

各种线缆敷设前要先进行测试，线缆合格才能进行敷设。

3)在敷设线缆之前，先检查所有沟、槽、管、孔是否已经完成并符合要求，路由以及位置是否与设计相符，确定有无遗漏。

4)布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上，不同电压的线缆应分类绑扎。

5)管内穿入多根线缆时，线缆之间无相互拧绞，管内没有接头。

6)引至摄像机终端的线缆应留有一米的余量，以免影响摄像机的转动；摄像机的同轴电缆、控制线及电源线均应进行固定，不用摄像机的插头承受电缆自重。

视频监控系统施工工艺流程图

视频监控系统施工工艺流程图
视频监控系统施工工艺流程图
施工图纸文件是否符合要求
深化/变更设计
上报审批
设计交底
对照图纸勘查摄像机点位和管理中
心施工现场
制订具体的施工计划
检查线缆是否符合设计要求
调换线缆
线缆敷设和标识
检查线缆敷设是否符合规范
返工（重新敷设）
填写管线施工记录
隐蔽工程验收
按规范绘制布线竣工图
进入设备安装阶段
否
是
否
是
是
否
摄像机支架安装
云台解码器安装
摄像机镜头安装初调
机房机柜/设备安装
系统参数设置/系统调试
防雷设施安装
接地等电位接线
检查安装是否符合规范要求调整/重装
否
是
CCTV 管理软件安装调试
测试自检符合
规范
测试调整
否
是
CCTV 系统联动测试CCTV 系统安装调试（同上）CCTV 系统远程监控调测CCTV 系统总测试/试运行
绘制竣工图纸/编写竣工资料。

监控系统安装流程图

监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。

2、视频线：SYV75-3线传输在300米，75-5线传输500米，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。

另外，要注意“同轴电缆”的质量。

3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。

4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。

B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。

机柜架的背面、侧面，离墙距离，考虑到便于维修。

2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。

3、设置线槽线孔：机柜所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。

4、设备散热通风：控制设备的工作环境，要在空调室，并要清洁，设备间要留的空间，可加装风扇通风。

5、检测对地电压：监控室，电源的火线、零线、地线，按照规连接。

检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。

C、摄像机的安装1、监控安装高度：室摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯安装在其顶部。

2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。

3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸。

4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。

5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。

6、云台安装：要牢固，转动时无晃动，检查“云台的转动围”，是否正常，解码器安装在云台附近。

监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

视频监控系统安装施工方案及工艺方法

视频监控系统安装施工方案及工艺方法一、施工工艺线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用。

二、管路、桥架和缆线安装施工方法1、管路施工(1)管路敷设按照施工图纸施工。

(2)重点应检查管道的排列、弯曲处理、固定方式及管口处理。

2、接地装置安装重点应检查接地线材料、接地线焊接质量、接地电阻等。

3、缆线敷设工艺（1）缆线的搬运、检查和保管①新到的缆线要做好检查，核对规格、型号、数量，应与设计图纸相符，并应随带产品合格证及检测报告。

缆线的外观检查应该完好，然后编号放到安全的地方加以保管。

②缆线搬运时，要注意切不可碰撞受到机械损伤。

（2）缆线敷设前准备工作①敷设前的准备工作有：制定敷设计划，列出缆线清单，准备必要的机具。

必要时将需用的缆线进行预试。

②根据缆线的重量、长度、施工方法，来确定施工人数。

敷设时统一指挥、协调一致，搞好通信联络，确保安全施工。

③缆线在敷设前应会同甲方对缆线进行检查；④核对缆线的型号规格长度是否符合设计要求；⑤对缆线进行外观检查，缆线不应有机械损伤、扭曲或有急弯的地方。

外表绝缘及护套层应完好，缆线封头应完好。

⑥敷设前应进行绝缘检查及泄漏试验。

（3）缆线敷设工艺要求①缆线敷设应做到横竖成行，引出方向一致、弧度一致、相互间的距离一致，避免交叉压叠，达到整齐美观。

②缆线出入建筑物、井道、沟道、穿过楼板、墙壁或缆线有可能受到机械损伤的地方都要穿保护管。

③在缆线的两端、转角处、中间接头都要挂标志牌，牌上注明缆线的编号规格、型号等。

④缆线在水平段的两端，垂直段的所有支点上，在缆线转角弯头的两侧，缆线终端颈部、中间接头的两侧都要用缆线卡子固定。

⑤敷设缆线时，最小弯曲半径必须符合规范要求。

橡塑缆线的最小允许弯曲半径是电缆直径的8倍，控制电缆为6至10倍。

⑥控制缆线不允许有中间接头。

⑦缆线进入沟道、井道、竖井、建筑物、穿保护管时出入口应封闭。

⑧缆线敷设时不可挨得过紧，应适当有一些余度，以免使缆线承受拉力。

网络视频监控系统施工过程图解v

网络视频监控系统施工过程图解一、网络监控常用设备网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、电源护套线、电源适配器(或12V直流开关电源)、摄像机支架、网线水晶头等。

二、摄像机安装方式前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到后台的硬盘录像机就行预览和存储。

针对监控系统点数的不同具体的连接方式有差异，具体连接图可看下面第三步。

第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。

第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源适配器，看施工环境或成本要求，可以用开关电源代替(建议一个12V/10A的开关电源不要带超过10个摄像头，以此类推)，需另配电源插头。

如图所示：如果摄像机POE供电的话，只需要敷设一根网线就可以，有POE交换机给摄像机供电。

如图所示：另外，根据监控系统的点数不同，所采用的连接方式也不同。

架构一：1-8个点的小型工程针对于1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。

假如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，即50-70M，完全可以满足8台IPC的传输要求。
