剪力墙配筋的解惑
剪力墙如何根据SATWE计算结果配筋(你是怎么配的？)
剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。
应该填0.25%(或者0.20%)。
如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙水平分布筋配筋率计算

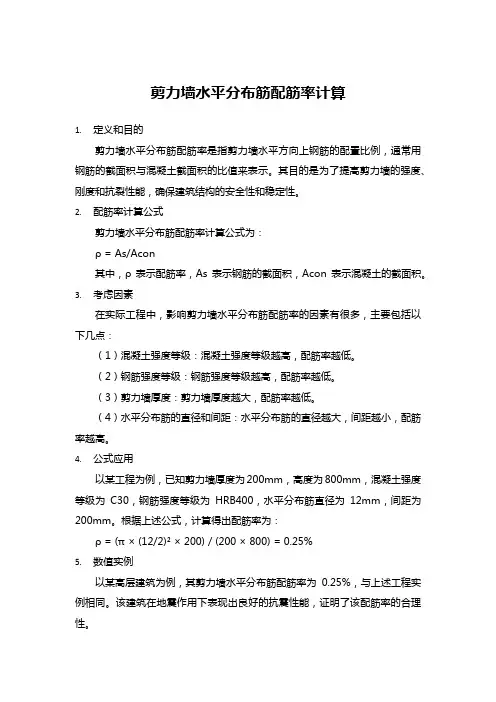

剪力墙水平分布筋配筋率计算1.定义和目的剪力墙水平分布筋配筋率是指剪力墙水平方向上钢筋的配置比例，通常用钢筋的截面积与混凝土截面积的比值来表示。
其目的是为了提高剪力墙的强度、刚度和抗裂性能，确保建筑结构的安全性和稳定性。
2.配筋率计算公式剪力墙水平分布筋配筋率计算公式为：ρ = As/Acon其中，ρ表示配筋率，As 表示钢筋的截面积，Acon 表示混凝土的截面积。
3.考虑因素在实际工程中，影响剪力墙水平分布筋配筋率的因素有很多，主要包括以下几点：（1）混凝土强度等级：混凝土强度等级越高，配筋率越低。
（2）钢筋强度等级：钢筋强度等级越高，配筋率越低。
（3）剪力墙厚度：剪力墙厚度越大，配筋率越低。
（4）水平分布筋的直径和间距：水平分布筋的直径越大，间距越小，配筋率越高。
4.公式应用以某工程为例，已知剪力墙厚度为200mm，高度为800mm，混凝土强度等级为C30，钢筋强度等级为HRB400，水平分布筋直径为12mm，间距为200mm。
根据上述公式，计算得出配筋率为：ρ = (π× (12/2)²× 200) / (200 × 800) = 0.25%5.数值实例以某高层建筑为例，其剪力墙水平分布筋配筋率为0.25%，与上述工程实例相同。
该建筑在地震作用下表现出良好的抗震性能，证明了该配筋率的合理性。
6.结论剪力墙水平分布筋配筋率的计算应考虑多个因素。
在实际工程中，应根据具体情况进行计算和优化，以确保建筑结构的安全性和稳定性。
通过合理选择配筋率，可以提高剪力墙的强度、刚度和抗裂性能，降低工程造价并延长结构寿命。
因此，剪力墙水平分布筋配筋率的计算具有重要的实际意义和工程价值。
剪力墙配筋新手实用完整版
剪力墙配筋新手实用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙如何根据SATWE计算结果配筋（你是怎么配的）|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。
应该填%(或者%)。
如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙墙肢计算中的一些问题
剪力墙截面设计与构造中的一些问题1．剪力墙与钢筋混凝土压弯构件相比有何特点？在剪力墙内，各种钢筋的作用如何？需要进行哪些计算与验算？答：墙体承受轴力，弯矩和剪力的共同作用，它应当符合钢筋混凝土压弯构件的基本规律。
但与柱子相比，它的截面往往薄而长（受力方向截面高宽比远大于4），沿截面长方向要布置许多分布钢筋，同时，截面剪力大，抗剪问题较为突出。
这使剪力墙和柱截面的配筋计算和配筋构造都略有不同。
在剪力墙内，由竖向分布筋和受力纵筋抗弯、水平钢筋抗剪，需要进行正截面抗弯承载能力和斜截面抗剪承载能力计算，必要时，还要进行抗裂度或裂缝宽度的验算。
剪力墙必须依赖各层楼板作为支撑，保持平面外稳定。
在楼层之间也要保持局部稳定，必要时还应进行平面外的稳定验算。
2．如何判别剪力墙的大、小偏心受压？答：与偏心受压柱类似，在极限状态下，当剪力墙的相对受压区高度ξ（x /h w0）≤ξb 时，为大偏心受压破坏；ξ>ξb 时为小偏心受压破坏。
3．剪力墙按大偏心受压进行强度计算时，应满足哪两个条件？答：剪力墙按大偏心受压进行强度计算时，应满足的两个条件：（1）必须验算是否满足ξ≤ξb 。
若不满足，则应按小偏压计算配筋。
（2）无论在哪种情况下，均应符合'2a x ≥的条件，否则按'2a x =进行计算。
4．剪力墙大、小偏心受压破坏的特点与假定如何？答：大偏压破坏时，远离中和轴的受拉、受压钢筋都可以达到流限f y ，压区混凝土达到极限强度α1f c ，但是靠近中和轴处的竖向分布筋不能达到流限。
按照平截面假定，未达流限的范围可以由计算确定。
但为了简化计算，在剪力墙正截面计算时，假定只在1.5x 范围（x 为受压区高度）以外的受拉竖向分布筋达到流限并参加受力。
在1.5x 范围内的钢筋未达流限或受压，均不参与受力计算。
与小偏压柱相同，剪力墙截面小偏压破坏时，截面上大部分受压或全部受压。
在压应力较大的一侧，混凝土达到极限抗压强度而丧失承载能力，端部钢筋及分布钢筋均达到抗压屈服强度，但计算中不考虑分布压筋的作用。
(整理)剪力墙钢筋计算规则.
剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响。
（图18）一、墙身竖向筋计算（图19）（图20）（图21）（图22）（图26）二、墙身水平筋计算（图27）三、墙身拉筋计算（图28）（图29）（图30）四、暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
（图31）五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算（图32）（图33）（图34）（图35）七、剪力墙端为端柱钢筋计算（图36）八、剪力墙开洞钢筋计算注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
剪力墙配筋(新手实用)
剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。
应该填0.25%(或者0.20%)。
如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙配筋率计算
剪力墙配筋率计算
剪力墙配筋率的计算方法如下：
1. 计算剪力墙的设计剪力V：V=W×h×S×Fs，其中W为剪力墙附近楼层的活载荷载，h为剪力墙高度，S为剪力墙面积，Fs为剪力墙处所在层的楼板荷载的设计荷载标准值。
2. 计算剪力墙的弯矩M：M=V×l/2，其中l为剪力墙的长度。
3. 计算钢筋的最小配筋率ρmin：ρmin=0.002/αs，其中αs为钢筋的附加应力系数，一般取1.15。
4. 计算剪力墙的截面面积A：A=M/(0.9×fy×d×ρmin)，其中fy 为钢筋的抗拉强度设计值，d为剪力墙的有效高度。
5. 计算钢筋的实际配筋率ρ：ρ=A/b×d，其中b为剪力墙的宽度。
6. 检查实际配筋率是否符合规范要求。
若实际配筋率小于最小配筋率，则应增加钢筋；若实际配筋率大于最大配筋率，则应减少钢筋。
以上是剪力墙配筋率的计算方法，需要根据具体的设计参数进行计算。
剪力墙配筋设计常见问题及其做法
剪力墙配筋设计常见问题及其做法模板一：一、剪力墙配筋设计常见问题及其解决方法1.1 剪力墙的基本概念及作用剪力墙是建筑结构的一种承重墙体，主要用于承载建筑水平荷载和抗震力。
正确认识剪力墙的概念及其作用，对正确设计和施工具有重要意义。
1.2 剪力墙配筋设计中常见的问题1) 横向钢筋选取不当横向钢筋是剪力墙中的重要构造元素，选取不当会导致结构性能的下降。
常见问题包括横向钢筋直径选择不合理、锚固长度不足等。
2) 剪力墙墙柱接头的设计剪力墙与墙柱之间的连接是设计中的重点，需要合理确定连接形式和布置方式，以保证连接的刚性和强度。
3) 剪力墙开口设计剪力墙在实际应用中常需要开口，开口设计需要考虑墙体的强度、刚度和对结构整体性能的影响。
4) 配筋布置与数量计算剪力墙的配筋布置和数量计算是设计中的重要环节，需要考虑墙体的受力特点、约束条件和荷载情况，以满足设计要求。
1.3 常见问题的解决方法1) 合理选取横向钢筋直径和锚固长度，根据结构要求进行优化设计。
2) 采用适当的连接形式和布置方式，确保剪力墙与墙柱之间的连接具有足够的刚性和强度。
3) 对于开口设计，遵循结构设计规范和相关技术标准，采取合适的加固措施，保证墙体的整体强度和刚度。
4) 配筋布置与数量计算应根据具体结构要求进行，保证剪力墙的受力性能和承载能力。
附件：1. 剪力墙设计计算书2. 剪力墙配筋布置图纸法律名词及注释：1. 结构设计规范：指国家对建筑结构设计的相关法律法规和技术标准。
2. 抗震力：指建筑结构在地震作用下的稳定性和安全性能。
3. 锚固长度：指钢筋在混凝土中有效锚嵌的长度，用于传递荷载和提高连接的刚性。
-----------------------------------------模板二：一、剪力墙配筋设计常见问题及其应对策略1. 剪力墙配筋设计的重要性与基本原则1.1 剪力墙配筋设计的重要性剪力墙作为承担结构水平荷载和抗震作用的主要承重墙体，其配筋设计对于保证建筑结构的安全性和稳定性至关重要。
剪力墙边缘构件配筋详细分析
剪力墙边缘构件配筋详细分析剪力墙边缘构件配筋详细分析本文旨在对剪力墙边缘构件配筋进行详细分析，以便工程师在设计和施工过程中能够准确地进行构件的布置和配筋计算。
下面将对剪力墙边缘构件配筋的各个方面进行细致的介绍。
1. 剪力墙边缘构件概述剪力墙边缘构件是指剪力墙的边缘部分，通常位于墙的两端或墙与柱子交接处。
边缘构件的主要作用是承担剪力墙的荷载并将其传递到结构的其他部分。
在设计和施工过程中，需要注意边缘构件的尺寸、形状以及配筋的布置。
2. 边缘构件尺寸设计边缘构件的尺寸设计应符合相关的设计规范和要求。
一般来说，边缘构件的宽度和高度应满足结构强度和刚度的要求。
在确定边缘构件的尺寸时，需要考虑荷载、剪力墙的高度和宽度以及边缘构件的材料等因素。
3. 边缘构件配筋布置边缘构件的配筋布置是保证其承载能力和变形性能的重要因素。
在进行配筋布置时，需要满足以下要求：- 配筋的布置应满足钢筋的受力要求，包括纵向受力和剪力传递。
- 配筋的间距和直径应符合设计规范和要求。
- 配筋的数量应满足剪力墙的受力要求。
4. 边缘构件配筋计算边缘构件配筋计算是确定配筋数量和尺寸的过程。
在进行配筋计算时，需要考虑剪力墙的设计荷载和受力特点，以及钢筋的材料性能和构件尺寸等因素。
根据计算结果，可以确定边缘构件的配筋数量和尺寸。
5. 施工注意事项在施工过程中，需要注意以下事项：- 边缘构件的尺寸和配筋要符合设计要求。
- 施工过程中应注意配筋的粘结和保护，确保配筋的完整性和稳定性。
- 施工质量的验收要合乎要求，包括配筋的位置、间距和直径等。
6. 附件本文档所涉及的附件如下：- 相关设计规范和要求文件- 边缘构件的设计图纸和草图- 相关计算数据和结果7. 法律名词及注释本文档所涉及的法律名词及注释如下：- 结构强度：指结构承受荷载的能力。
- 刚度：指结构的抗变形能力。
- 纵向受力：指钢筋在剪力墙方向上承担的力。
- 剪力传递：指剪力墙的剪力通过边缘构件传递到结构的其他部分。
框架柱-剪力墙配筋讲解大纲
框架柱-剪力墙配筋讲解大纲目标：1、掌握框架柱和剪力墙的基本受力特点及内力计算原理；2、掌握框架柱和剪力墙的基本规范上的技术要求；3、掌握框架柱和剪力墙的配筋基本构造要求；4、掌握实际工程中根据pkpm-SATWE的计算结果进行墙柱施工图的绘制（包括绘图表达的常规方法）；5、了解剪力墙和框架柱实际配筋过程中的一些注意事项和技术要求。
6、本次的讲解会主要结合前面拷贝的黔江100#楼剪力墙结构和产业园24#楼的参考图纸为具体的工程范例。
目录框架柱-剪力墙配筋讲解大纲 (1)一、框架柱的受力特点及内力计算原理 (3)二、框架柱的基本规程要求 (3)1、材料强度 (3)2、截面尺寸的一般构造要求 (3)3、轴压比 (4)三、框架柱的配筋基本构造要求 (4)四、根据SATWE计算结果画框架柱施工图 (7)1、柱施工图常见的三种表达方式： (7)2、读取SATWE计算结果配筋 (10)五、框架柱施工图绘制的注意事项和要点 (11)六、画框架柱施工图的基本步骤流程 (14)七、剪力墙的受力特点及内力计算原理 (14)八、剪力墙的基本规程要求 (14)1、材料强度 (14)2、截面尺寸的一般构造要求 (14)3、剪力墙的轴压比 (16)九、剪力墙的配筋基本构造要求 (16)1、剪力墙的边缘构件的设置原则 (17)2、构造边缘构件 (18)3.、约束边缘构件 (20)4、剪力墙墙身配筋 (23)十、根据SATWE的计算结果画剪力墙施工图 (24)1、读懂剪力墙的SATWE计算结果。
(24)2、实力讲解 (24)十一、剪力墙施工图绘制的要点注意事项 (24)十二、剪力墙施工图的绘制步骤流程 (29)一、框架柱的受力特点及内力计算原理详见《混凝土结构设计规范》中的6.2.15条，正截面受压计算中的有关章节内容。
也可参看大学教材，混凝土结构计算原来中的受压构件的承载力计算相关章节内容，此处从略。
二、框架柱的基本规程要求Figure1．柱子的基本构造示意图1、材料强度：混凝土一般取值C30~C55（C60以上为高强度混凝土），具体根据计算来确定。
剪力墙布置、画图、配筋
剪力墙布置、画图、配筋剪力墙布置1. 剪力墙布置的基本原理和设计要求剪力墙是建造结构中一种常用的抗震设计形式，用于提供建造物的纵向和横向抗震能力。
在进行剪力墙布置时，需要考虑以下几个方面的设计要求：1.1 剪力墙的数量和位置：剪力墙的数量应根据建造物的使用性质、高度、重要程度和地震烈度等因素进行合理确定。
普通情况下，剪力墙应布置在建造物的主要纵向和横向结构体系中，并且尽量均匀分布。
1.2 剪力墙的间距：剪力墙的间距应根据剪力墙的长度和材料的强度等因素进行计算，以确保墙体的受力均匀，并满足剪力墙的刚度和强度要求。
1.3 剪力墙的厚度：剪力墙的厚度应根据墙体的受力情况、建筑物的高度和重要程度以及设计地震力等因素进行确定。
墙体的厚度应足够满足剪力墙的承载和变形需求。
1.4 剪力墙的连接：剪力墙应与建造物的梁、柱、地基等构件进行良好的连接，以确保整个结构的协调工作和抗震性能。
连接方式可以采用焊接、螺栓连接、预应力等方法。
画图2. 剪力墙的图纸标注和绘制要求在进行剪力墙的图纸标注和绘制时，需要注意以下几个要点：2.1 图纸尺寸和比例：剪力墙的图纸应根据实际情况确定合适的尺寸和比例。
通常情况下，剪力墙的图纸尺寸可以选择A1或者A0纸张大小，并采用适当的比例进行绘制，如1:100或者1:200。
2.2 标注要求：剪力墙的图纸上应标注清晰的尺寸、布置、轴线、砌筑要求等信息。
标注要求应符合国家相关标准和规范，并采用统一的符号和图例。
2.3 绘制方法：剪力墙的绘制可以采用计算机辅助设计软件进行，也可以手工绘制。
绘图要准确、清晰，注重细节和精度。
2.4 标明配筋：剪力墙图纸上应清晰标明墙体的配筋情况，包括主筋、箍筋和横筋等。
配筋应满足相关规范和设计要求，并采用统一的标注方式。
配筋3. 剪力墙的配筋设计和施工要求剪力墙的配筋设计和施工要求是保证剪力墙力学性能和抗震性能的重要环节，需要注意以下几个方面：3.1 配筋布置：剪力墙的配筋应按照设计要求进行布置，包括纵向筋、箍筋和横筋等。
剪力墙识图配筋设计常见问题及其做法
• 边框梁
边框梁与暗梁有很多共同之处，边框梁也是一般设 置在楼
板以下部位，但边框梁的截面宽度比暗梁宽。也就是 说，边框
梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙 面的一个
边框。
剪力墙平法製圖規則
一、平法剪力墙的编号和截面尺寸
剪力墙平法施工图中的剪力墙，是由“剪力墙柱、剪力墙 身和剪力墙梁”三类构件构成，该三类构件分别简称为墙柱、 墙身、墙梁，并以此分类进行编号。
墙柱编号，墙柱竖向纵筋，墙柱核心部位箍筋/扩展部位拉筋
其中要注意： 对于约束边缘构件，除需注明阴影部分具体尺寸外，还需注明约束边
缘构件沿墙肢长度lc。
2、墙身
从相同编号的墙身中选择一道墙身，按顺序引柱的内容为：
墙身编号（应包括注写在括号内墙身所配置的水平与竖向分 布钢筋的排数）、墙厚尺寸，水平分布钢筋、竖向分布钢筋和拉 筋的具体数值。
身、两种墙柱、三种墙梁。
水平分布筋
外侧、内侧钢筋
墙身
竖向分布筋 拉筋
基础层钢筋 中间层钢筋
顶层钢筋
剪力墙 结构构件
墙柱 墙梁
端柱
暗柱 连梁 暗梁 边框梁
纵筋 箍筋
纵筋 箍筋 拉筋 水平分布筋
（1）一种墙身
剪力墙的墙身就是一道混凝土墙，常见厚度在200mm以上，一 般配置两排钢筋网，更厚的墙也可以配置三排以上的钢筋网。
由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排 数注写在括号内。 表达形式： QXX（X排）。
（2）注写各段墙身起止标高 自墙身根部往上以变截面位置或截面未变但配筋改变处
为界分段注写。 墙身根部标高：指基础顶面标高（框支剪力墙结构则为框支梁
的顶面标高）。
土木工程知识点-剪力墙钢筋绑扎有哪些注意事项？
土木工程知识点-剪力墙钢筋绑扎有哪些注意事项？1、立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。
横筋在竖筋里面或外面应符合设计要求。
2、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求，设计无要求时，应符合本书中纵向受拉钢筋的最小搭接长度表。
3、剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡。
4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。
如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。
其预留长度应符合设计或规范的规定.5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计、抗震要求。
6、合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再次调整以保证钢筋位置的准确。
以下是相关推荐：柱钢筋绑扎有哪些注意事项？楼板钢筋绑扎有哪些注意事项？框架柱及墙体钢筋的绑扎有哪些注意事项？有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。
剪力墙钢筋配筋要求
引言概述：剪力墙钢筋配筋要求在建筑结构设计和施工中起到至关重要的作用。
本文将从钢筋配筋的基本原则、墙体尺寸和布置、钢筋的种类及属性、钢筋的间距要求和配筋的钢筋排列方式等五个大点进行详细阐述。
正文内容：一、钢筋配筋的基本原则1.结构安全性原则：钢筋配筋应满足结构设计要求和使用规范的技术要求，确保结构的安全性。
2.经济性原则：钢筋配筋应在满足结构要求的前提下尽量节约材料，提高建筑的经济性。
3.施工可行性原则：钢筋配筋应符合施工工艺要求和施工技术水平，确保施工的顺利进行。
4.材料可得性原则：钢筋配筋应在市场上容易获取的材料范围内进行，以保证工程进度。
二、墙体尺寸和布置1.墙体尺寸：剪力墙的尺寸应根据结构设计和荷载计算结果确定，既要满足结构强度要求，又要满足建筑施工的可行性。
2.墙体布置：剪力墙的布置应合理，避免剪力墙之间距离过小或过大，并考虑结构的整体稳定性和均布荷载的传递。
三、钢筋的种类及属性1.普通钢筋：主要用于一般结构的配筋，具有较好的塑性和可焊性。
2.受拉钢筋：用于承受拉力的钢筋，通常呈直线状或弯折状。
3.箍筋：用于加强混凝土构件的抗震能力和抗剪能力，一般呈环形或直线状。
4.肋筋：用于提高混凝土构件的粘结性能和抗裂能力，具有凸起的肋条。
四、钢筋的间距要求1.受压钢筋的间距：受压钢筋的间距应满足规范要求，以保证钢筋受力均匀分布。
2.箍筋的间距：箍筋的间距应满足规范要求，以保证混凝土的受剪垂直度和抗震性能。
3.钢筋与墙体边界的间距：钢筋与墙体边界的间距应满足规范要求，以保证钢筋的覆盖层和混凝土的保护层。
五、配筋的钢筋排列方式1.径向排列：钢筋沿墙体高度方向排列，能够提供较好的纵向受力和抗弯承载能力。
2.环向排列：钢筋围成环形排列，能够提供较好的剪力承载和抗震能力。
3.环径向交叉排列：钢筋在墙体高度和环向交叉排列，能够提供较好的纵向受力、剪力承载和抗震性能。
总结：。
剪力墙配筋统 一做法
剪力墙配筋统一做法在建筑结构中，剪力墙起着至关重要的作用，它能够有效地抵抗水平荷载，如地震力和风荷载，保障建筑物的稳定性和安全性。
而剪力墙配筋的合理设计和施工则是确保剪力墙性能的关键因素之一。
本文将详细探讨剪力墙配筋的统一做法，以期为相关工程实践提供有益的参考。
一、剪力墙配筋的基本原理剪力墙的主要受力特点是承受水平剪力和弯矩。
为了抵抗这些内力，需要在墙体内配置适当的钢筋。
钢筋的作用包括提高墙体的承载能力、延性和耗能能力。
在水平荷载作用下，剪力墙底部区域通常承受较大的弯矩和剪力，因此底部加强区的配筋量相对较大。
同时，为了防止墙体在受力过程中发生脆性破坏，需要配置一定数量的分布钢筋，以保证墙体的整体性和均匀受力。
二、剪力墙配筋的类型和规格1、纵向钢筋纵向钢筋主要承受弯矩引起的拉力和压力。
一般采用 HRB400 或HRB500 级钢筋，直径通常在 12mm 至 25mm 之间。
纵向钢筋的间距应满足规范要求，以保证钢筋能够充分发挥作用。
2、横向钢筋横向钢筋又称分布钢筋，主要用于约束混凝土，提高墙体的抗剪能力和延性。
分布钢筋一般采用 HPB300 或 HRB400 级钢筋，直径通常在 8mm 至 12mm 之间，间距不应大于 300mm。
3、箍筋在边缘构件中，箍筋用于约束混凝土，提高构件的抗震性能。
箍筋通常采用 HRB400 级钢筋，直径和间距应根据计算和规范要求确定。
三、剪力墙配筋的计算方法剪力墙配筋的计算通常需要考虑多种因素，如水平荷载、墙体尺寸、混凝土强度等级等。
目前，常用的计算方法包括手算和软件计算两种。
1、手算方法手算方法主要基于结构力学原理和相关规范公式。
通过计算墙体在水平荷载作用下的内力，然后根据钢筋的强度和混凝土的抗压强度等参数，确定钢筋的面积和布置方式。
2、软件计算随着计算机技术的发展，越来越多的工程采用结构设计软件进行剪力墙配筋的计算。
常见的软件如 PKPM、YJK 等，能够较为准确地模拟剪力墙的受力情况，并给出合理的配筋结果。
剪力墙配筋率计算公式(两篇)
引言概述:剪力墙是在现代建筑中常用的结构形式之一，其作用是抵抗水平地震荷载，确保建筑物的安全性。
剪力墙的设计过程中，配筋率的确定是至关重要的一步。
本文将继续讨论剪力墙配筋率的计算公式，着重分析与剪力墙设计相关的计算公式。
正文内容:大点1: 剪力墙配筋率的概念和影响因素小点1.1: 配筋率的定义:剪力墙配筋率是指在剪力墙截面中配置的纵向受力筋的面积与截面净面积之比。
它是评估剪力墙抗震性能的重要参数之一。
小点1.2: 影响配筋率的因素:剪力墙的高度、宽度、荷载类型、构件材料和建筑设计等因素都会对配筋率产生影响。
在设计过程中，根据结构特点和使用要求，合理选择配筋率是必要的。
大点2: 剪力墙配筋率的计算公式小点2.1: 基本公式:剪力墙配筋率的计算公式通常由国家标准或相关规范提供。
常见的基本公式包括配筋率等于受拉钢筋面积除以剪力墙截面净面积，或配筋率等于纵向钢筋面积除以剪力墙截面计算用正应力。
小点2.2: 补充公式:在实际设计中，还存在一些补充公式来修正基本公式的缺陷。
例如，考虑剪切变形对剪力墙配筋率的影响，可以采用调整系数来修正计算公式。
小点2.3: 实例演算:通过给出一个具体的剪力墙设计案例，详细展示如何利用计算公式计算剪力墙的配筋率，并解释计算过程中的关键步骤和参数选择的依据。
大点3: 剪力墙配筋率计算公式的应用小点3.1: 安全性评估:剪力墙配筋率的计算公式在结构设计过程中被广泛应用于评估其安全性。
根据不同的设计要求和标准，可以根据计算公式来确定剪力墙配筋率是否满足要求。
小点3.2: 避免过度配筋:采用合理的配筋率可以避免剪力墙的过度配筋，降低建筑物的成本，并提高施工效率。
合理设计剪力墙配筋率可以在满足抗震性能要求的同时，兼顾经济和实际施工。
大点4: 剪力墙配筋率计算公式的优化小点4.1: 经验公式改进:根据实际工程的经验数据和试验研究结果，可以对现有的计算公式进行改进和优化，提高其准确性和适用性。
