CAD绘图使用技巧(实践版)05图层控制命令、视图命令、图元选择方式
CAD绘图工具使用技巧
CAD绘图工具使用技巧CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域必不可少的工具之一。
在CAD设计中，绘图工具的使用技巧是非常重要的。
本文将介绍一些CAD绘图工具的使用技巧，希望能为大家提供一些帮助。
首先，我们来谈谈CAD中最常用的绘图工具之一——直线工具。
使用直线工具，您可以绘制各种形状的直线。
在绘制直线时，您可以直接在画布上点击并拖动鼠标，或者输入指定的长度和角度来绘制精确的直线。
如果您需要绘制斜线，可以使用CAD软件提供的倾斜选项。
在绘图时，您还可以使用曲线工具。
曲线工具允许您绘制各种曲线形状，如弧线和贝塞尔曲线。
在使用贝塞尔曲线时，您可以通过控制点来调整曲线的形状。
这使得绘图变得更加灵活和精确。
除了直线和曲线工具，CAD还提供了一些其他有用的绘图工具。
例如，矩形工具可以帮助您绘制各种形状的矩形，包括正方形和长方形。
圆形工具可以绘制不同半径的圆形和椭圆形。
多边形工具可以用于绘制具有多个相等边的形状，如正多边形和星形。
在CAD设计中，您还可以使用修剪和延伸工具来调整已有的线条和形状。
修剪工具允许您删除不需要的部分，而延伸工具可以帮助您将线条或形状延伸到另一个对象。
这些工具使得对线条和形状进行修改变得非常方便和快捷。
此外，CAD软件还提供了许多辅助工具，可以帮助您更好地绘制和编辑图形。
例如，网格工具可以帮助您在绘图时对齐和定位对象。
参考线工具可以帮助您创建可见但不打印的参考线，以辅助绘图。
标注工具可以帮助您添加文本和尺寸标注，使得图形更加清晰和易读。
在使用CAD绘图工具时，还有一些技巧可以提高效率和精度。
首先，您可以使用吸附功能来使绘图对象对齐到特定的点、线或形状。
这样可以确保您的图形符合设计要求。
其次，您可以使用图层功能来管理和组织绘图元素。
通过将不同的对象放在不同的图层上，您可以轻松地对图形进行编辑和调整。
最后，为了节省时间，您可以使用键盘快捷键代替鼠标操作。

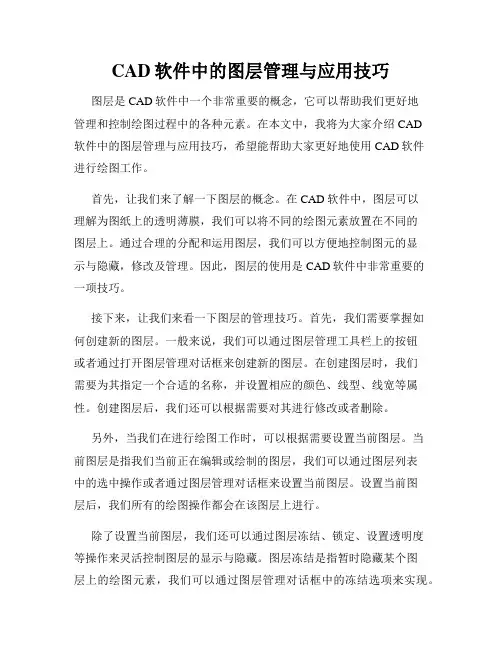

CAD软件中的图层管理与应用技巧
CAD软件中的图层管理与应用技巧图层是CAD软件中一个非常重要的概念，它可以帮助我们更好地管理和控制绘图过程中的各种元素。
在本文中，我将为大家介绍CAD软件中的图层管理与应用技巧，希望能帮助大家更好地使用CAD软件进行绘图工作。
首先，让我们来了解一下图层的概念。
在CAD软件中，图层可以理解为图纸上的透明薄膜，我们可以将不同的绘图元素放置在不同的图层上。
通过合理的分配和运用图层，我们可以方便地控制图元的显示与隐藏，修改及管理。
因此，图层的使用是CAD软件中非常重要的一项技巧。
接下来，让我们来看一下图层的管理技巧。
首先，我们需要掌握如何创建新的图层。
一般来说，我们可以通过图层管理工具栏上的按钮或者通过打开图层管理对话框来创建新的图层。
在创建图层时，我们需要为其指定一个合适的名称，并设置相应的颜色、线型、线宽等属性。
创建图层后，我们还可以根据需要对其进行修改或者删除。
另外，当我们在进行绘图工作时，可以根据需要设置当前图层。
当前图层是指我们当前正在编辑或绘制的图层，我们可以通过图层列表中的选中操作或者通过图层管理对话框来设置当前图层。
设置当前图层后，我们所有的绘图操作都会在该图层上进行。
除了设置当前图层，我们还可以通过图层冻结、锁定、设置透明度等操作来灵活控制图层的显示与隐藏。
图层冻结是指暂时隐藏某个图层上的绘图元素，我们可以通过图层管理对话框中的冻结选项来实现。
而图层锁定则是指在绘图过程中保护某个图层上的绘图元素，防止其被修改或删除。
图层的透明度设置可以调整图层的透明程度，使其显示更加清晰明了。
除了图层的基本使用技巧外，我们还可以通过图层组、过滤器等功能来进一步优化图层管理。
图层组可以帮助我们对图层进行逻辑分组，使图层结构更加有序清晰。
过滤器则可以根据条件筛选图层，使我们可以更快速地找到所需图层。
最后，我还想提醒大家在使用CAD软件进行绘图过程中，要养成良好的图层命名和管理的习惯。
合理的图层命名能够方便我们快速定位所需图层，加快绘图速度。
autocad使用技巧
autocad使用技巧AutoCAD 是一款广泛应用于建筑设计、土木工程、机械设计等领域的电脑辅助设计软件。
它的功能强大，但有时候也会让使用者感到困惑。
下面将介绍一些 AutoCAD 使用技巧，帮助使用者更高效地使用这个软件。
首先，让我们从画线开始。
在 AutoCAD 中，可以通过指定线段的两个端点来绘制直线。
如果想绘制平行于已有直线的线段，可以使用“偏移”命令。
通过指定一个距离，AutoCAD 会自动绘制平行于已有直线的线段。
接下来是图层的使用。
图层可以帮助我们更好地组织图纸。
可以通过创建不同的图层，分别绘制不同的对象。
使用图层可以方便地控制哪些对象被显示和隐藏。
除了使用图层外，还可以使用图块。
图块是指在 AutoCAD 中创建的可以重复使用的对象。
通过定义图块后，可以在需要的地方插入图块，提高工作效率。
在操作 AutoCAD 时，经常会使用到撤销和重做命令。
撤销命令可以撤销最近的操作，而重做命令可以恢复最近被撤销的操作。
这两个命令可以帮助我们纠正错误。
另外，了解一些快捷键也可以提高使用效率。
例如，按下“F3”键可以切换图形的显示方式，按下“F8”键可以切换蓝色中心点的显示。
除了上述的技巧，还有一些进阶操作可以进一步提高AutoCAD 的使用效率。
例如，使用参数化设计可以通过调整参数来改变设计。
通过定义参数和约束条件，可以快速修改和控制设计。
还可以使用自定义命令来简化复杂的操作，提高设计效率。
此外，还可以利用 LISP 程序来自动化繁琐的操作。
LISP 是一种程序语言，可以通过编写程序来实现各种功能。
例如，可以编写一个自动标注图纸的LISP 程序，将大大简化标注的过程。
总之，AutoCAD 是一款功能强大的软件，但也需要掌握一些技巧来提高使用效率。
通过了解快捷键、图层和图块的使用，以及掌握更高级的操作技巧，可以更加高效地使用AutoCAD，并在设计过程中节省时间和精力。

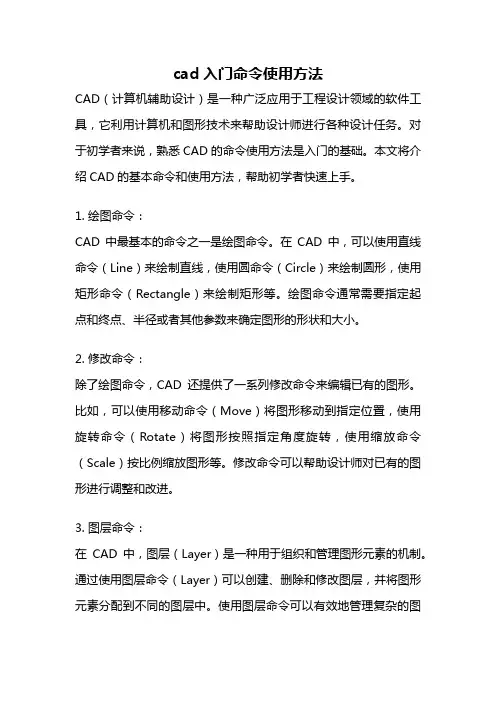

cad入门命令使用方法
cad入门命令使用方法CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它利用计算机和图形技术来帮助设计师进行各种设计任务。
对于初学者来说，熟悉CAD的命令使用方法是入门的基础。
本文将介绍CAD的基本命令和使用方法，帮助初学者快速上手。
1. 绘图命令：CAD中最基本的命令之一是绘图命令。
在CAD中，可以使用直线命令（Line）来绘制直线，使用圆命令（Circle）来绘制圆形，使用矩形命令（Rectangle）来绘制矩形等。
绘图命令通常需要指定起点和终点、半径或者其他参数来确定图形的形状和大小。
2. 修改命令：除了绘图命令，CAD还提供了一系列修改命令来编辑已有的图形。
比如，可以使用移动命令（Move）将图形移动到指定位置，使用旋转命令（Rotate）将图形按照指定角度旋转，使用缩放命令（Scale）按比例缩放图形等。
修改命令可以帮助设计师对已有的图形进行调整和改进。
3. 图层命令：在CAD中，图层（Layer）是一种用于组织和管理图形元素的机制。
通过使用图层命令（Layer）可以创建、删除和修改图层，并将图形元素分配到不同的图层中。
使用图层命令可以有效地管理复杂的图形，并方便后续的修改和编辑。
4. 尺寸命令：在工程设计中，尺寸是非常重要的信息之一。
CAD提供了尺寸命令（Dimension）来绘制和显示图形的尺寸。
通过使用尺寸命令，可以在图形中添加标注，显示图形元素之间的距离、角度和尺寸等信息。
尺寸命令可以帮助设计师准确地控制图形的尺寸和位置。
5. 复制命令：复制命令（Copy）是CAD中常用的命令之一。
通过使用复制命令，可以将已有的图形元素复制一份或多份，并将其放置在指定位置。
复制命令可以帮助设计师快速复制和重复使用图形元素，提高工作效率。
6. 图块命令：图块（Block）是CAD中一种特殊的图形元素，可以将多个图形元素组合成一个整体，并将其保存为一个独立的图块文件。
图块命令（Block）可以用来创建、编辑和插入图块。
CAD图层状态与显示控制方法与技巧
CAD图层状态与显示控制方法与技巧AutoCAD是一款常用于绘图和设计的软件，它提供了许多功能和工具，使得绘图变得更加方便和高效。
在使用AutoCAD进行绘图时，图层的状态和显示控制是非常重要的。
本文将介绍一些CAD图层状态和显示控制的方法与技巧，帮助读者更好地使用AutoCAD。
一、图层状态控制方法1. 打开图层管理器：在AutoCAD界面的左下角有一个图层控制按钮，点击它可以打开图层管理器对话框。
在该对话框中，可以查看和管理当前绘图中的图层。
2. 创建新图层：点击图层管理器对话框中的“新建”按钮，可以创建一个新的图层。
在创建图层时，可以设置图层的名称、颜色、线型等属性。
3. 设置当前图层：通过图层管理器对话框，选中想要设置为当前图层的图层，并点击“设为当前”按钮。
设置为当前图层后，所有的绘图操作将默认应用在该图层上。
4. 冻结图层：在图层管理器对话框中，选中需要冻结的图层，并点击“冻结”按钮。
冻结图层后，该图层上的对象将不再显示，但是不会被删除。
5. 锁定图层：通过图层管理器对话框，选中需要锁定的图层，并点击“锁定”按钮。
锁定图层后，该图层上的对象无法被编辑和修改。
二、图层显示控制技巧1. 隐藏和显示图层：在AutoCAD界面的右上角有一个图层列表按钮，点击它可以展开图层列表。
在图层列表中，选中需要隐藏或显示的图层，并点击旁边的小眼睛图标，即可隐藏或显示该图层。
2. 图层颜色设置：在图层列表中，选中需要设置颜色的图层，并点击旁边的小颜色方块图标。
在弹出的颜色对话框中，选择想要的颜色。
3. 快速切换图层：在绘图界面按下"L"键，然后输入需要切换到的图层的名称，按下回车键即可快速切换到该图层。
4. 透明度设置：在图层列表中，选中需要设置透明度的图层，并点击旁边的小透明度图标。
在弹出的透明度对话框中，调整透明度的百分比。
5. 图层过滤器：在图层列表上方有一个过滤器按钮，点击它可以设置图层的过滤器。
CAD绘图中使用图层控制技巧
CAD绘图中使用图层控制技巧CAD软件是建筑、机械设计等领域中常用的绘图工具。
在CAD绘图中，图层的使用是非常重要的一项技巧。
通过合理的图层控制，我们可以更加方便地编辑、管理和展示绘图内容，提高绘图效率。
本文将介绍一些CAD绘图中常用的图层控制技巧。
首先，我们来了解一下什么是图层。
在CAD绘图中，图层可以理解为一种组织绘图内容的方式。
每一个图层都可以包含一组对象，我们可以通过打开或关闭各个图层以实现对不同绘图内容的控制。
比如，我们可以将墙体、门窗、家具等分别放在不同的图层中，通过打开或关闭相应的图层，来控制是否显示这些对象。
一、创建和命名图层在CAD软件中，我们可以通过以下步骤创建和命名图层：1. 打开“图层管理器”界面；2. 点击“新建图层”按钮，创建新的图层；3. 在“图层名称”输入框中输入图层名称，比如“墙体”、“门窗”等。
二、编辑图层属性创建和命名图层之后，我们还可以进行一些进一步的图层属性编辑，比如更改图层颜色、线型、线宽等。
通过编辑图层属性，我们可以根据需要对不同图层进行个性化设置，使得绘图更加直观和易于理解。
三、图层控制图层控制是CAD绘图中最常用的功能之一，它可以帮助我们更好地进行绘图内容的管理和展示。
1. 打开或关闭图层打开或关闭图层可以控制绘图内容的显示与隐藏。
在CAD软件中，我们可以通过以下方式打开或关闭图层：a. 在“图层管理器”界面，勾选或取消勾选图层名称前的复选框；b. 在绘图界面的右下角，点击图层按钮，通过点击图层名称旁边的图标来打开或关闭图层。
2. 调整图层显示顺序调整图层显示顺序可以改变绘图内容的遮挡关系。
在CAD软件中，我们可以通过以下方式调整图层显示顺序：a. 在“图层管理器”界面，通过上移或下移图层名称来改变显示顺序；b. 在绘图界面的右下角，点击图层按钮，通过拖动图层名称来改变显示顺序。
3. 冻结或解冻图层冻结或解冻图层可以控制绘图内容的编辑和显示。
在CAD软件中，我们可以通过以下方式冻结或解冻图层：a. 在“图层管理器”界面，点击图层名称前的“灯泡”图标来冻结或解冻图层；b. 在绘图界面的右下角，点击图层按钮，通过点击图层名称前的图标来冻结或解冻图层。
使用CAD进行图层控制的方法
使用CAD进行图层控制的方法CAD软件是一种常用于设计和绘图的工具，在许多行业中都得到了广泛的应用。
图层是CAD中一个非常重要的概念，它可以帮助我们对设计项目进行有效的组织和管理。
本文将介绍CAD软件中常用的图层控制方法，以帮助读者更好地利用CAD软件进行设计和绘图操作。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD中用于组织和管理图元的容器，类似于一张透明薄膜，在其上绘制的图元与底下的图元相互独立，从而更加方便设计者对图元进行编辑和修改。
每个图层可以设置不同的颜色、线型、线宽等属性，以满足不同设计需求。
在CAD软件中，我们可以使用以下几种方法进行图层控制。
第一种方法是创建新图层。
在CAD的图层管理面板中，我们可以通过点击“新建图层”来创建一个新的图层。
在创建图层的过程中，我们可以为其设置相关的属性，例如图层的名称、颜色、线型等。
创建好图层后，我们可以将需要的图元放置在该图层上进行绘制。
第二种方法是将图元移动到不同的图层上。
在CAD软件中，我们可以选择要移动的图元，然后在图层管理面板中选择目标图层，将图元移动到该图层上。
这样做可以方便我们对不同图元进行分类和管理，同时也可以快速修改相关图元的属性。
第三种方法是显示和隐藏图层。
在设计过程中，有时我们只需查看部分图层的内容，而将其他图层隐藏起来以减少干扰。
在CAD软件中，我们可以通过图层管理面板中的复选框来控制图层的显示和隐藏。
取消选中某个图层的复选框后，该图层的内容将不会显示在设计中，提高了绘图效率。
第四种方法是通过图层过滤器进行图层管理。
在CAD软件中，我们可以使用图层过滤器来快速筛选所需的图层。
通过设置图层过滤器的条件，我们可以仅显示符合条件的图层，而隐藏其他图层。
这对于拥有大量图层的复杂设计项目非常有用，可以更加高效地进行图层管理。
第五种方法是设置图层的属性。
在CAD软件中，我们可以对图层进行多种属性的设置，以满足不同的设计需求。
例如，我们可以设置图层的颜色、线型、线宽等属性。
cad使用技巧大全
cad使用技巧大全CAD使用技巧大全CAD（计算机辅助设计）是一种广泛应用于设计领域的工具，它可以使设计师更高效地进行绘图和设计工作。
下面将介绍一些常用的CAD使用技巧，帮助您提高绘图效率。
1. 视图缩放：使用鼠标滚轮可以缩放视图大小，通过滚动滚轮向前可以放大视图，向后滚动可以缩小视图。
2. 快捷键：掌握一些常用的CAD快捷键可以大大提高工作效率。
例如，按下空格键可以切换命令，按ESC键可以取消当前命令。
3. 约束工具：使用约束工具可以帮助您更加准确地绘制图形。
例如，使用水平和垂直约束可以使线条保持水平或垂直。
4. 复制和移动：使用复制和移动命令可以快速复制或移动对象。
选择对象后，按下Ctrl键并拖动鼠标即可复制对象。
按下Ctrl键和右键拖动鼠标可以移动对象。
5. 图层管理：合理使用图层可以使绘图更加清晰明了。
可以根据需要创建不同的图层，并将不同的对象放置在不同的图层上。
6. 图形修剪：使用修剪命令可以去除多余的图形，将图形修剪到需要的长度或形状。
选择修剪命令后，按住鼠标左键拖动可以选中需要修剪的图形。
7. 圆角和倒角：使用圆角和倒角命令可以给图形添加圆角或倒角，使其更加圆滑。
选择圆角或倒角命令后，选择需要添加圆角或倒角的边，然后输入圆角或倒角的半径。
8. 模板利用：使用CAD模板可以使绘图过程更加标准化。
可以根据需要创建模板，包含常用的图层、字体和单位设置等信息。
9. 命令行输入：不仅可以通过鼠标操作，还可以通过命令行输入来执行CAD命令。
在命令行输入命令的名称或简称后，按下回车键即可执行命令。
10. 打印布局：使用打印布局可以将绘制的图形按照需要的比例进行打印。
可以在布局中设置打印尺寸和布局方式，并选择需要打印的图层。
11. 快速修改：使用修改命令可以对已绘制的图形进行修改。
例如，使用修改命令可以移动、旋转或缩放图形。
12. 图形导入和导出：CAD支持导入和导出多种图形格式，如DXF和DWG等。
在CAD中使用视图操作和窗口命令的实用技巧
在CAD中使用视图操作和窗口命令的实用技巧CAD（Computer-Aided Design）是一种广泛应用于工程绘图和设计的计算机软件。
作为一名设计师或工程师，掌握CAD的使用技巧对于提高工作效率至关重要。
本文将介绍在CAD软件中使用视图操作和窗口命令的实用技巧，帮助你更好地完成绘图和设计任务。
1. 视图操作技巧视图操作是CAD设计中常用的操作之一，以下是一些实用的视图操作技巧：- 缩放视图：使用“缩放”命令可以根据需要将图形放大或缩小以适应当前的绘图空间。
你可以使用鼠标滚轮或输入缩放比例来进行视图缩放。
- 平移视图：使用“平移”命令可以将图形在绘图窗口中沿水平或垂直方向移动。
通过选择基点和目标点，你可以在编辑图形时方便地调整视图位置。
- 旋转视图：使用“旋转”命令可以将图形按指定角度旋转。
你可以选择旋转中心和角度，通过简单的操作来调整图形的方向。
- 复制视图：使用“复制”命令可以创建图形的副本，这在设计中常常用到。
你可以选择复制的基点和目标点，并指定复制的次数和间距。
2. 窗口命令技巧窗口命令是CAD中常用的选择和编辑图形的命令，以下是一些实用的窗口命令技巧：- 窗口选择：使用“窗口”命令可以选择指定区域内的图形。
你可以通过拖动鼠标来创建一个矩形，选择该矩形内的所有图形。
- 十字窗口选择：使用“十字窗口”命令可以选择指定区域内完全或部分包含的图形。
你可以通过拖动鼠标来创建一个十字形，选择完全或部分在该十字形内的图形。
- 单个对象选择：使用“选择”命令可以选择一个或多个单独的图形对象。
你可以通过点击要选择的图形对象来进行选择，按住Shift键可以选择多个对象。
- 多边形选择：使用“多边形”命令可以选择一个不规则区域内的图形。
你可以通过点击多边形的各个顶点来进行选择，或者输入多边形各顶点的坐标。
3. 其他实用技巧除了视图操作和窗口命令，还有一些其他实用的技巧可以帮助你更高效地使用CAD软件：- 键盘快捷键：熟练掌握CAD软件中的常用快捷键可以大大提高工作效率。
CAD中的图元选取和编辑技巧
CAD中的图元选取和编辑技巧在CAD设计中，图元选取和编辑是非常重要的环节。
准确和高效的图元选取和编辑技巧，能够大大提升设计效率和精度。
本文将介绍一些在CAD软件中常用的图元选取和编辑技巧，帮助读者更好地掌握CAD软件的应用。
1. 单个图元选取：在CAD软件中，有时需要选取单个图元进行编辑或修改。
可以使用鼠标左键单击图元进行选取，也可以使用选择工具栏中的选择命令。
同时，可以通过窗口选择和交叉窗口选择来选择多个图元，按住Shift键进行多次选取。
2. 多个图元选取：当需要选取多个图元时，使用矩形选择或多边形选择工具可以快速选取多个图元。
选取时，可以按住Shift键进行多次选取，或者按住Ctrl键选择非连续的图元。
3. 按层级选取：在CAD设计中，图元往往按照层级关系组织。
通过按层级选取功能，可以快速选择某个层级下的图元。
选取命令后，选择“按层级”选项，并选择需要的层级即可。
4. 编组和解组：图元编组是将多个图元组合成单个单位，方便整体操作和编辑。
选中多个图元后，右键菜单中选择“编组”即可。
解组则是将编组的图元还原成独立的图元对象。
右键菜单中选择“解组”即可。
5. 倒角和圆角：在CAD设计中，倒角和圆角功能可以将图元的定点或线段倒角或圆角处理，使得图形更加圆滑和美观。
通过选择倒角或圆角功能，选取需要处理的对象和角度，即可进行处理。
6. 镜像和复制：镜像和复制是常用的图元编辑操作。
通过镜像操作可以将图元沿指定轴线进行对称，创建出镜像对称的图形。
复制操作可以将图元复制多个副本，并粘贴到指定位置。
7. 伸缩和移动：伸缩和移动是对图元进行大小和位置上的调整。
通过选取伸缩或移动命令，选取需要处理的图元和基准点，进行参数的调整。
可以按比例进行伸缩，也可以按指定距离进行移动生成调整。
8. 偏移和阵列：偏移和阵列功能可以在CAD设计中快速生成符合要求的图元。
通过指定偏移距离或阵列规则，选取需要处理的对象，即可实现偏移和阵列效果。
CAD图元的选择技巧与方法
CAD图元的选择技巧与方法CAD（Computer-Aided Design，计算机辅助设计）软件是现代工程设计中必不可少的工具。
在CAD软件中，图元（Entity）是构成图形的基本单位，包括直线、三角形、矩形、圆形等。
正确的选择和操作图元可以提高工作效率和准确性。
本文将介绍CAD图元的选择技巧和方法，帮助读者更好地应用CAD软件。
1. 鼠标选取：CAD软件中常用的选择方法是使用鼠标进行选取。
鼠标选取可以通过单击、拖拽、画矩形等方式进行。
单击选取即单击鼠标左键选择一个图元，按住Shift键可多选图元；拖拽选取是按住鼠标左键不松手，拖动鼠标选择一片区域内的图元；画矩形选取是按住鼠标左键，拖动鼠标绘制一个矩形框，框内的图元会被选中。
2. 快速选取：除了鼠标选取，CAD软件还提供了一些快速选择工具。
例如，通过Ctrl键加鼠标单击可快速选择多个图元，通过Shift键加鼠标单击可从已选中的图元中取消选择一个或多个图元。
还可以通过Ctrl+A快速选择全部图元，或者通过Ctrl+Shift+A取消选择。
3. 选择过滤器：在CAD软件中，选择过滤器是一个很有用的工具。
选择过滤器可以筛选出指定类型的图元进行选择。
通过选择过滤器，可以忽略其他类型的图元，只选择所需的图元。
选择过滤器通常位于工具栏或菜单栏的图元选择工具中，可以根据需要进行设置。
4. 框选与套索选择：除了前面提到的画矩形选取，CAD软件还提供了框选和套索选择工具。
框选可以通过按住Ctrl键加鼠标拖拽来绘制一个包含多个图元的矩形框，框内的图元会被选中；套索选择可以通过鼠标拖拽来绘制一个连续的线条，线条经过的图元会被选中。
框选和套索选择可以更精确地选择图元，适用于选取较为复杂的图形。
5. 标记选择集：CAD软件中的选择集可以帮助用户快速选择之前选取的图元。
选择集可以保存为一个名称，并在需要的时候快速进行选取。
选择集通常位于工具栏或菜单栏的选择工具中，可以通过选择集管理器进行创建和管理。
CAD图层控制与锁定的方法与技巧
CAD图层控制与锁定的方法与技巧CAD软件是工程设计中常用的工具，而图层控制与锁定是CAD软件中非常重要的功能之一。
本文将介绍CAD图层控制与锁定的一些方法与技巧。
一、图层的基本概念在CAD软件中，图层可以用来控制绘图的可见性和相互独立性。
每个图层都有独立的属性，如颜色、线型、线宽等。
通过图层功能，我们可以更好地管理和控制绘图内容。
二、图层控制1. 创建图层在CAD软件中，我们可以创建多个图层来进行绘图。
通常情况下，我们可以根据绘图内容的不同来创建不同的图层。
例如，可以创建一个专门用于绘制建筑物的图层，一个用于绘制道路的图层等。
创建图层的方法是点击软件界面中的“图层管理器”按钮，在弹出的图层管理器窗口中点击“新建图层”，然后根据需要设置图层的属性。
2. 图层显示与隐藏在CAD软件中，我们可以通过图层显示与隐藏功能来控制图层的可见性。
点击软件界面中的“图层管理器”按钮，在弹出的图层管理器窗口中，我们可以勾选或取消勾选图层前面的复选框来显示或隐藏相应的图层。
这样，我们可以根据需要选择显示或隐藏不同的图层。
3. 图层锁定与解锁除了显示与隐藏图层外，我们还可以通过图层锁定与解锁功能来控制图层的编辑性。
点击软件界面中的“图层管理器”按钮，在弹出的图层管理器窗口中，我们可以选择要锁定的图层，然后点击“锁定”按钮，从而锁定该图层。
当图层被锁定后，我们无法对其进行编辑操作，这样可以避免意外修改图层内容。
同样的，我们也可以点击“解锁”按钮来解锁图层。
三、图层的应用技巧1. 图层命名规范为了更好地管理图层，我们可以给图层进行命名。
在命名图层时，可以采用一定的规范，如按照绘图内容的不同进行命名，或者按照绘图顺序进行命名等。
这样，可以方便我们在图层管理器中快速找到需要的图层。
2. 图层颜色的选择在CAD软件中，每个图层都可以设置不同的颜色。
在选择图层颜色时，我们可以根据需要选择不同的颜色，以区分不同的图层。
例如，可以选择浅灰色作为背景图层的颜色，而选择深灰色作为前景图层的颜色。
AutoCAD基本绘图技巧分享
AutoCAD基本绘图技巧分享自动计算机辅助设计（AutoCAD）是一种广泛用于工程、建筑和制造行业的软件。
它简化了设计和绘图过程，并提供了许多强大的功能。
在本文中，我们将分享一些AutoCAD的基本绘图技巧，帮助读者更好地使用这个软件。
第一章：图层管理图层是AutoCAD中非常重要的概念，它可以帮助我们组织和管理绘图元素。
在开始绘图之前，我们应当先创建和设置图层。
通过使用不同的图层，我们可以更好地控制和编辑绘图元素，使图纸更具可读性。
图层管理器是AutoCAD中一个重要的工具，它允许我们创建、编辑和控制图层。
通过打开图层管理器，我们可以更改图层的名称、颜色、线型和线宽等属性。
此外，我们还可以使用图层管理器来控制图层的显示和隐藏，以便于我们在绘图过程中更好地区分不同的元素。
第二章：线型和线宽设置AutoCAD提供了多种线型和线宽供用户选择，可以使绘图元素的外观更加丰富和清晰。
在绘图之前，我们可以通过设置线型和线宽来确定元素的视觉效果。
在AutoCAD中，线型是由一系列的线段和间隔组成的。
我们可以从AutoCAD的线型库中选择不同的线型，如实线、虚线、点划线等。
除了使用默认的线型外，我们还可以创建自定义的线型，以满足特定的绘图要求。
线宽指的是绘图元素的线条粗细。
AutoCAD提供了多种线宽选项，如从0.00mm到50.00mm的范围。
通过设置不同的线宽，我们可以创造出不同的视觉效果，使图纸更易于阅读和理解。
第三章：几何绘图基础在AutoCAD中进行几何绘图是我们使用该软件的基本技能之一。
在这一章节中，我们将介绍一些常用的几何绘图命令和技巧。
直线命令是在AutoCAD中最常用的命令之一。
我们可以通过指定起点和终点来绘制一条直线。
此外，我们还可以使用相对坐标和极坐标来绘制直线。
圆命令用于绘制圆形。
我们可以通过指定圆心和半径来绘制一个圆。
此外，我们还可以绘制弧线，通过指定弧线起点、终点和半径来控制弧线的形状。
cad使用技巧和方法
cad使用技巧和方法一、基础操作1. 快捷键设置：熟练使用快捷键可以大大提高CAD绘图速度，建议将常用的命令设置为快捷键，并熟练掌握。
2. 命令提示：使用命令提示可以帮助您更好地掌握CAD命令的使用方法，并提高绘图效率。
3. 视图控制：熟练使用视图控制命令，如Zoom、Pan、Rotate等，可以帮助您更方便地查看和编辑图形。
二、绘图技巧1. 绘制直线：使用Line命令绘制直线时，可以通过输入@符号来绘制垂直或水平的直线。
2. 绘制圆：使用Circle命令绘制圆时，可以通过输入/符号来绘制正多边形。
3. 对象捕捉：熟练使用对象捕捉功能可以提高绘图的精度，例如通过捕捉交点和中心点来绘制直线和圆。
三、编辑技巧1. 选择对象：使用Select命令可以选择多个对象进行编辑，提高工作效率。
2. 移动对象：使用Move命令可以将对象移动到指定位置，并保持其方向和大小不变。
3. 修剪对象：使用Trim命令可以修剪多余的线段、圆弧等图形对象。
四、块与属性1. 创建块：使用Block命令可以将多个对象创建为一个块，方便重复使用。
2. 插入块：使用Insert命令可以将创建的块插入到图形中，方便快捷。
3. 属性编辑：使用Properties命令可以编辑块的属性，例如文字样式、线型等。
五、文字和标注1. 文字输入：使用Text命令可以输入单行或多行文字，方便标注和说明。
2. 标注设置：使用Dimension命令可以设置标注样式，包括线性标注、半径标注等。
3. 文字样式：使用Style命令可以设置文字样式，包括字体、大小、颜色等。
六、布局和打印1. 布局设置：使用Layout命令可以设置图纸布局，包括图框、标题栏等。
2. 打印设置：使用Print命令可以设置打印参数，包括打印机类型、纸张大小等。
3. 批处理打印：使用BatchPrint命令可以对多个图纸进行批处理打印，提高工作效率。
七、外部参照1. 外部参照插入：使用Xref命令可以将外部参照插入到当前图形中，方便与其他图形文件进行参考。
快速学会在CAD中使用视图命令
快速学会在CAD中使用视图命令CAD（计算机辅助设计）软件在现代工程领域中起着重要的作用。
它提供了一种直观的方式来创建和编辑图形，包括线条、形状和模型等。
视图命令是CAD软件中非常重要的一部分，它允许用户以不同的方式查看和操作图形。
在本文中，我们将介绍如何快速学会在CAD中使用视图命令。
一、打开CAD软件并加载图形文件。
你可以通过"文件"菜单中的"打开"选项来加载已有的CAD图形文件。
也可以通过"新建"选项创建新的图形。
二、在CAD界面中，你会看到各种工具和选项。
在顶部的工具栏中，你会找到一个名为"视图"的选项。
点击它来进入视图命令。
三、在视图命令中，你将发现许多有用的选项和工具。
我们首先来介绍几个基本的视图命令。
1. "放大"命令：放大命令可以让你以更大的比例查看图形。
你可以使用放大镜图标或键盘快捷键来调整放大比例。
2. "缩小"命令：缩小命令与放大命令相反，它可以让你以更小的比例查看图形。
3. "旋转"命令：旋转命令可以让你将图形按照指定角度旋转。
你可以选择旋转的基准点和旋转角度来完成操作。
4. "平移"命令：平移命令可以让你在图形中进行平移操作。
你可以选择平移的基准点和平移的距离来完成操作。
四、除了上述基本的视图命令外，CAD还提供了一些更高级的视图命令。
1. "切割"命令：切割命令可以让你将图形进行切割。
你可以选择切割的方式和范围来完成操作。
2. "镜像"命令：镜像命令可以让你在图形中进行镜像操作，即将图形沿着指定轴线进行翻转。
3. "偏移"命令：偏移命令可以让你在图形中进行偏移操作，即复制某个线条或形状并平移指定距离。
五、在使用视图命令时，你可以通过键盘快捷键来加快操作速度。
CAD软件图层使用技巧
CAD软件图层使用技巧CAD软件图层使用技巧cad图层的合理设置及应用能够提高绘图速度,增强图纸的标准美观性,是cad出图不可缺失的使用技巧。
一、合理设置图层建筑、机械等各类的专业软件预定义了很多图层,在绘制图形时自动将图形放置到相应的图层上,一些设计单位为了内部管理或协同设计制定了统一的图层定义并提供了标准的模板文件,因此很多设计人员不必自己设置图层。
如果没有上述条件,有些设计人员没有设置图层的习惯,会将所有图层都绘制在默认的0层上;即使有上述条件,由于对图层不够了解,有时会将图形放在错误的图层上,导致图形显示或打印效果不正确。
磨刀不误砍柴工,合理设置图层并全面了解图层的各项功能,将会有效提高绘图效率。
二、设置当前图层绘图时CAD将在当前图层中创建新对象,当未使用专业软件功能而只使用CAD平台绘制图形时,请检查图层工具栏中显示当前图层设置是否正确。
需要注意的'是,当选择了某个对象时,图层工具栏显示的是此对象所在的图层,此图层不一定是当前层。
图层工具栏显示的图层会随选择对象变化,如果没有重新设置当前层是不会变的。
设置当前图层常用方法有下面两种:1、在图层工具栏的下拉列表中选择图层名。
当图层比较少且对图层定义比较清楚时适用这种方法。
2、选择一个图形后单击“将当前对象图层设置为当前” 按钮,或单击此按钮后再选择一个图形,选择的是与将绘制图形处于同一图层的对象。
适用于图层比较多,对图层名不是很清楚但图形分类比较明确的图纸。
如果对图层名烂熟于胸,而且键盘操作非常熟练,也不妨用命令clayer来设置当前图层。
如果经常使用,设置一个快捷键,也应该很快。
三、图层的开关、冻结和锁定通过设置图层的可见性可以简化图形,提高操作和显示效率;通过锁定图层,可以防止一些图形被意外修改。
从现象上看,开关和冻结的效果类似,都可以控制图形的可见性。
实际上两者对显示数据的处理是不一样的,这些我们都不用关心,只要了解两者的用途就可以了。
CAD绘图技巧 如何使用图层管理功能
CAD绘图技巧：如何使用图层管理功能图层管理是在CAD软件中非常重要的一个功能，它能够帮助我们更好地组织和管理绘图元素，提高我们的绘图效率。
本文将介绍CAD 软件中图层管理的基本操作和一些实用技巧。
首先，让我们了解什么是图层。
图层是CAD软件中一个重要的概念，它可以理解为在绘图中不同元素的分组。
比如，在绘制一个建筑平面图时，我们可以将墙体、窗户、门等元素分别放置在不同的图层中，这样可以方便我们在后续的编辑过程中对各个元素进行独立的控制。
在CAD软件中，图层管理功能通常位于工具栏或者菜单栏中的图层面板中。
打开图层面板，我们可以看到各个图层以及它们的一些属性设置。
通过勾选和取消勾选图层前面的复选框，我们可以控制图层的可见性。
当我们需要编辑某个特定图层中的元素时，可以选中该图层并锁定其他图层，这样可以避免不必要的操作。
图层面板中还有一些其他的图层属性设置，比如颜色、线型和线宽等。
通过调整这些属性，我们可以对绘图元素进行进一步的控制和美化。
另外，CAD软件中通常还有图层的叠置顺序设置，这会影响到不同图层中元素的相对显示优先级。
在绘制复杂图纸时，合理设置图层的叠置顺序可以使绘图更加清晰易读。
除了基本的图层管理功能，CAD软件还提供了一些高级的图层操作技巧。
比如，我们可以使用图层过滤器来选择性地显示某些图层中的元素，这对于复杂图纸中的元素查找和编辑非常有帮助。
另外，CAD软件还支持图层的复制和导入功能，这可以方便我们将一个图层的设置应用到其他图层中，减少重复操作的时间和精力。
除了基本的图层管理功能，CAD软件还提供了一些其他的实用技巧。
例如，使用快捷键或命令行的方式可以更快速地切换不同的图层，这对于频繁切换图层的操作更加高效。
另外，CAD软件还支持图层的冻结和解冻功能，通过冻结某个图层，我们可以暂时隐藏该图层中的元素，以便于更好地查看和编辑其他图层中的元素。
最后，一个好的图层管理习惯可以提高我们的工作效率和绘图质量。
CAD绘图技巧与实践指南
CAD绘图技巧与实践指南CAD（计算机辅助设计）是一种常见的绘图工具，被广泛应用于建筑、工程和制造等领域。
对于初学者来说，掌握一些CAD绘图技巧将会大大提高工作效率和绘图质量。
本文将分享一些实用的CAD绘图技巧和实践经验。
1.熟悉CAD软件界面使用CAD软件前，首先要熟悉软件的界面和工具栏。
了解每个工具的功能和操作方法，包括线段、圆、矩形、文字等基本绘图工具。
熟悉界面后，就可以开始进行绘图操作了。
2.使用图层图层是CAD绘图中非常重要的概念之一。
通过使用图层，可以将不同的图形元素分组管理，方便后续编辑和修改。
一般来说，可以设置不同的图层来表示墙体、门窗、家具等元素，这样可以更好地组织和控制图形的显示。
3.利用快捷键CAD软件提供了许多有用的快捷键，通过掌握这些快捷键，可以快速完成各种操作。
例如，按下L键可以启动直线工具，按下C键可以启动圆工具。
熟练使用快捷键可以极大地提高绘图速度和效率。
4.使用偏移命令偏移命令是CAD绘图中非常常用的一个命令。
通过偏移命令，可以快速复制和平移图形。
例如，可以使用偏移命令复制一条线段，然后将其移动到另一个位置。
使用偏移命令可以避免重复绘制相似的图形，提高工作效率。
5.使用阵列命令阵列命令是CAD绘图中一个非常有用的命令。
通过阵列命令，可以快速创建一系列相同或相似的图形。
例如，可以使用直线阵列命令创建一系列平行线，或使用矩形阵列命令创建一系列相同大小的矩形。
使用阵列命令可以简化重复性工作，提高绘图效率。
6.使用引用命令引用命令是CAD绘图中一个非常有用的命令。
通过引用命令，可以将其他CAD文件中的一部分引入到当前文件中。
例如，可以引用一个已经绘制好的家具CAD图纸，并将其插入到当前平面图中。
使用引用命令可以方便地重用已有的图形元素，减少绘图工作量。
7.使用图块图块是CAD绘图中非常重要的概念之一。
图块是一组图形元素的集合，可以将其保存为一个单独的文件，并在需要的时候插入到绘图中。
CAD图形选择与命令行操作解析
CAD图形选择与命令行操作解析CAD（Computer-Aided Design）是一种广泛应用于工程和建筑设计领域的计算机辅助设计软件。
在日常的CAD设计工作中，图形选择和命令行操作是非常重要的技巧和工具。
本文将解析CAD图形选择与命令行操作的使用技巧，帮助读者更加高效地进行CAD设计。
一、图形选择技巧1. 单个图形选择：在CAD中，可以使用鼠标来选择单个图形。
通过单击图形即可选中，选中图形会高亮显示。
这种选择方式适用于简单图纸或者只需要选择某个特定图形的情况。
2. 多个图形选择：在CAD中，我们经常需要选择多个图形进行操作。
可以通过以下方式进行多个图形的选择：a. 按住Shift键：按住Shift键，然后用鼠标单击每个要选择的图形，最后释放Shift键。
所有点击过的图形都会被选择。
b. 拖动选择框：在图纸中按住鼠标左键不放，然后拖动鼠标，形成一个选择框，框内的所有图形都会被选择。
c. Ctrl键选择：按住Ctrl键，然后用鼠标单击每个要选择的图形，最后释放Ctrl键。
每次单击都会增加一个新的选择图形。
3. 选择过滤器：CAD软件通常提供选择过滤器的功能。
通过选择过滤器，可以根据图形的类型、颜色、层级等属性进行选择。
选择过滤器可以帮助用户更精确地选择图形，提高操作的准确性和效率。
二、命令行操作技巧1. 使用命令别名：在CAD中，许多常用命令都有对应的命令别名。
通过使用命令别名，可以简化命令的输入过程。
例如，命令“Line”可以使用别名“L”来代替，命令“Rectangle”可以使用别名“REC”来代替。
用户可以根据自己的习惯和需求设置命令别名，提高键盘操作的速度。
2. 命令自动完成：CAD软件通常具有命令自动完成的功能。
在命令行中输入命令的前几个字符，然后按下Tab键，系统会自动匹配符合条件的命令，并列出供用户选择。
通过命令自动完成，可以避免输入错误的命令或者命令拼写错误。
3. 成功区域选择：CAD中的命令行选择操作通常需要用户指定一个区域作为选择范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图层控制命令、视图命令、图元选择方式
图层控制命令和视图命令都是辅助绘图的命令，但是这些命令非常的关键，是否熟练，将会极大地影响到绘图的效率。
先来看看和图层有关的命令。
和图层有关的命令实际上大部分是在Express（02版中好像是在Bonus）中，在安装AUTOCAD时，要完全安装才能出现。
图层命令中，第一个，当然是layer，图层属性管理器。
里面的具体内容以前已较为详细的谈过，这次不再重复。
和图层控制有关的其他命令，则都是让我们在绘图过程中如何方便的来控制图层的“开关（显示）”、“锁定”、“当前层”，方便的转换所绘制图元的层属性。
和“当前层”有关的命令：ai_molc 改变当前层为所选择图元所属层。
这个命令在工具栏里就有，大家应该都已经比较熟悉了。
laycur (change to current layer) 改变所选择图元所属层为当前层。
和“开关”有关的命令：
layoff (layer off) 关掉选择层。
Layiso* (layer isolate) 图面显示仅保留所选层(孤立层)。
Layon* (turn all layers on) 打开所有层。
和“锁定”有关的命令。
laylck (layer lock) 锁定选择层
layulk (layer unlock) 解开选择的锁定层
layerlckiso* 除选择层外，其它层均锁定(插件“免费迷你建筑工具”中的命令)
其它图层控制命令
layerp 恢复至上一个图层状态
laymch （layer match）改变选择图元所属层为最后选择的图元的层(类似于matchprop，但选择图元的顺序正好相反)
图层命令希望大家能花一点时间熟悉并掌握，当然，前提条件是图纸中的图元图层设置归类条例清晰。
这点做不到的话，一切免谈。
上面有三个命令，打* 号的，是大家平常可能忽视掉，但非常管用的命令。
视图命令有三类：
第一类：redraw (redrawall) 重画，regen 重生成。
常用的是redraw，在一些辅助显示点、辅助显示线用red raw无法清除时，用regen试试看。
第二类：视图缩放类。
这一类主要是围绕着zoom的各个分支命令。
常用的有：
zoom-默认实时缩放
zoom-p 回到上一次视图范围
zoom-d 动态缩放视图
zoom-a 显示全部视图
zoom-w 显示所选择窗口的视图范围
第三类：视图平移类。
就是pan和其分支命令。
不知大家在视图控制时，是用鼠标选择工具栏里的图标，还是用键盘输入命令？想想以前，为了方便的进行视图控制，还经常使用透明命令。
在00版本以上的AUTOCAD和三键鼠标（中键为滚轴）出现后，视图的缩放和平移，使用鼠标的滚轴中键就基本可以满足要求了。
鼠标中键上下滚动就是zoom的实时缩放，中键按下后就是pan。
而且这些都是透明命令，即可以插在其它命令进行过程中执行的命令。
利用三键鼠标来进行的视图控制，大家一定要熟练掌握。
鼠标的使用：就在谈一下和鼠标也密切相关的图元选择方式。
我们在进行编辑命令的操作时，不可避免的要进行图元的选择。
就编辑命令和图元选择来说，常用的有两种方式。
我习惯的是第二种。
第一种：选用鼠标点选或框选图元，此时，所选择图元呈高亮状态。
然后键盘输入编辑命令进行操作。
采用这种方式，可利用Shift键来去除多余选择的图元。
第二种：先用键盘输入编辑命令，确认后再选择需操作的图元，选择完毕需操作的图元后再次确认进行编辑操作。
这种方式，我觉得在选择需操作的图元这一环节上更为方便灵活，可以通过辅助键来帮助选择。
P - previous，选择上一次操作的图元。
R - remove，去除已选择图元。
A - add，增加选择图元（用于使用了remove后）。
这两种方式都牵扯到同样的一些和鼠标使用有关的地方。
鼠标左键：鼠标左键用来选择物体。
一是直接左键点取图元。
二是鼠标左键点下后，向右上或右下侧拖动鼠标，然后松开。
这时出现的是实线选择框，只有完全处于实线框内的图元才能被选中。
三是鼠标左键点下后，向左上或左下侧拖动鼠标，然后松开。
这时出现的是虚线选择框，只要有一部分处于
虚线框内的图元，都能被选中。
鼠标右键：鼠标右键的作用也很大，我们先要来改一下AUTOCAD的系统配置。
在“用户系统配置”中，有个“自定义右键单击”的选项。
在“默认模式”和“编辑模式”中，选择“重复上一个命令”；在命令模式中，选择“确认”。
键盘中的回车键和空格键同样可以达到在“默认模式”和“编辑模式”中，重复上一个命令；在命令模式中，进行确认。
但在速度上肯定要慢于用鼠标右键来达到同样的目的。
建议大家试试看，琢磨琢磨。
