台达B2系列伺服简易调试流程说课讲解
台达B2伺服电机参数调整

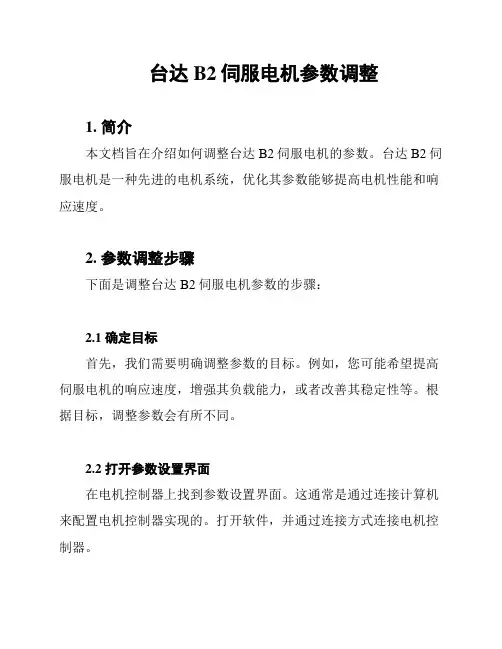

台达B2伺服电机参数调整1. 简介本文档旨在介绍如何调整台达B2伺服电机的参数。
台达B2伺服电机是一种先进的电机系统，优化其参数能够提高电机性能和响应速度。
2. 参数调整步骤下面是调整台达B2伺服电机参数的步骤：2.1 确定目标首先，我们需要明确调整参数的目标。
例如，您可能希望提高伺服电机的响应速度，增强其负载能力，或者改善其稳定性等。
根据目标，调整参数会有所不同。
2.2 打开参数设置界面在电机控制器上找到参数设置界面。
这通常是通过连接计算机来配置电机控制器实现的。
打开软件，并通过连接方式连接电机控制器。
2.3 浏览和调整参数在参数设置界面上，浏览可用的参数选项。
这些参数通常包括增益参数、滤波器设置、反馈类型和控制模式等。
根据目标选择要调整的参数。
2.4 调整参数值根据选择的参数，修改其对应的值。
这些值可能包括比例增益、积分增益、微分增益、滤波器频率等。
根据目标和实际要求，逐步进行参数调整。
2.5 保存并测试完成参数调整后，将修改后的参数保存到电机控制器中。
然后，进行一些测试来验证调整后的参数是否达到预期效果。
这些测试可能包括加载测试、速度响应测试和位置精度测试等。
2.6 进一步优化如果测试结果不理想，您可以根据实际情况进一步优化参数。
可以尝试不同的参数组合，逐步细化调整，直到达到预期的电机性能。
3. 注意事项在调整台达B2伺服电机参数时，请注意以下事项：- 仔细阅读设备手册和参数配置指南，确保正确理解参数的作用和范围。
- 为了避免意外的参数修改，请确保在调整参数之前备份现有的参数设置。
- 在调整参数时，根据实际要求进行适当的增加或减小。
要谨慎修改参数值，避免过度调整导致电机不稳定或不工作。
- 在进行参数调整时，建议进行实时监测和记录电机的性能数据，以便后续分析和优化。
- 如有需要，请随时咨询___的技术支持团队，以获取更详细的参数调整建议和指导。
4. 总结通过调整台达B2伺服电机的参数，您可以优化其性能，提高响应速度和稳定性。
台达B2 位置模式接线和参数设置
前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。
台达B2伺服电机参数调节
台达B2伺服电机参数调节简介本文档旨在提供有关台达B2伺服电机参数调节的指导。
台达B2伺服电机是一种高性能的伺服驱动器，通过调整其参数可以实现更好的运行性能和精确度。
参数调节方法以下是台达B2伺服电机参数调节的方法：1. 位置模式参数调节：位置模式参数调节：- 位置环参数P：该参数用于控制伺服电机在位置模式下的位置准确性。
较高的P值可以提高位置响应速度，但可能会增加振荡和震荡。
较低的P值可以提高稳定性，但可能会降低响应速度。
根据应用需求，逐步调整该参数，找到最佳的平衡点。
位置环参数P：该参数用于控制伺服电机在位置模式下的位置准确性。
较高的P值可以提高位置响应速度，但可能会增加振荡和震荡。
较低的P值可以提高稳定性，但可能会降低响应速度。
根据应用需求，逐步调整该参数，找到最佳的平衡点。
- 位置环参数I：该参数用于控制伺服电机在位置模式下的位置稳定度。
较高的I值可以提高稳定性，但可能会导致超调现象。
较低的I值可能会导致位置稳定度不够。
根据实际情况，逐步调整该参数，以获得最佳的位置稳定度。
位置环参数I：该参数用于控制伺服电机在位置模式下的位置稳定度。
较高的I值可以提高稳定性，但可能会导致超调现象。
较低的I值可能会导致位置稳定度不够。
根据实际情况，逐步调整该参数，以获得最佳的位置稳定度。
2. 速度模式参数调节：速度模式参数调节：- 速度环参数P：该参数用于控制伺服电机在速度模式下的速度准确性。
较高的P值可以提高速度响应速度，但可能会增加振荡和震荡。
较低的P值可以提高稳定性，但可能会降低响应速度。
根据应用需求，逐步调整该参数，找到最佳的平衡点。
速度环参数P：该参数用于控制伺服电机在速度模式下的速度准确性。
较高的P值可以提高速度响应速度，但可能会增加振荡和震荡。
较低的P值可以提高稳定性，但可能会降低响应速度。
根据应用需求，逐步调整该参数，找到最佳的平衡点。
- 速度环参数I：该参数用于控制伺服电机在速度模式下的速度稳定度。
台达伺服调机步骤简易说明书
台达伺服调机步骤简易说明书本调机步骤简易说明书主要就配线及调试做一简易说明，因客户使用情况各异，此说明书只做一个调试流程的大概说明，具体细节部分请依实际要求调整。
一：检查确定伺服驱动器及电机是否为所需型号检查确定伺服驱动器及电机是否为所需型号；；注意安装环境注意安装环境。
（。
（祥见操作手册祥见操作手册祥见操作手册））二：配线（1） 周边装置接线图（2） 信号与配线请根据您所需的控制模式和具体要求功能来配线，不同控制模式的配 线是不同的，具体请参照手册3-23至3-26页说明。
但请注意， 1.无 论是什么控制模式，伺服驱动器均需DC24V 电源，您可以让驱动器自已 供给此电源（PIN17脚VDD 与PIN11脚COM+短接）；也可以外加POWER 供电（+24接伺服驱动器PIN11脚COM+，GND 接伺服的PIN45，47，49 脚COM-）; 2.驱动器均需SERVO ON ，如参数没有变动，PIN9脚DI1 SON 信号需导通。
您可以根据您的需要让PIN9与PIN45等常时短接或用个开 关量来控制它的ON-OFF ； 3.如果您没有用到CW ，CCW 禁止极限和外加 急停按扭，则请把PIN 32，PIN31 ，PIN30与PIN45等COM-脚短路。
（3） 编码器接线1．編碼器引出線連接頭規格：驅動器容量 電機型號 Encoder Connector定義100w ASMT-01L250X 200w ASMT-02L250X 400w ASMT-04L250X 750WASMT-07L250XHOUSING:AMP (1-1318118-6)A1KW ASMT-10L250X ASMT-10M250X 2KW ASMT-20L250X ASMT-20M250X 3KW ASMT-30L250X ASMT-30M250X 5KWASMT-50M250X20-29 17-#16MS3106B20-29SB端子定義內容 A 端子 A1 B1 A2 B2 A3 B3 A5 B5 B6 A /A B /B Z /Z 5V GND 颜色 蓝 蓝/黑 绿 绿/黑 黄 黄/黑 红 黑 BRAID SHELDB 端子 A BCD F G S RA/AB/BZ/Z5VGND線材選擇請使用附隔離網線的多芯双绞線線材選擇請使用附隔離網線的多芯双绞線，，而隔離網線要確實與SHIELD 端相連接端相連接！2．CN2接头定义：附件附件：：电子齿轮比设定步骤1. 确认机械规格确认机械规格与电子齿比设定相关的要素有：齿轮比；螺杆节距；滑轮直径等。
台达b2伺服说明书
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
台达伺服asdb2说明书
台达伺服asdb2说明书
台达伺服ASDA-B2系列产品特色：
容量范围:0.1kW-3kW
输入电压：AC 200V-230V，使用单相/三相输入或三相输入。
位置/速度/转矩控制模式
编码器分辨率为17 bit(160000 ppr)
编码器分辨率为17 bit(160000 ppr)
支持Mod bus通讯协议（通讯接口：RS-485/RS-422/RS-232）高性能精准定位控制的实现
ASDA-B2系列支持17bit（160000 ppr)高分辨率编码器，满足机器设备高精度定位控制及平稳低速运转的应用需求。
搭配三组自动共振抑制滤波器，有效抑制机构动作的振动，是运转更平稳也更完整。
简单操作、节省成本
动力线和编码器接线与ASDA -B系列共用，并搭配相同尺寸的ECMA系列电机，方便原有客户直接升级为ASDA-B2系列。
面板操作控制，可直接在驱动器上进行设置调整。
螺丝型的配线板设计，不需另外插拔接头，省时省成本
内建回生电阻（400W以上），不占配线空间。
台达B2 位置模式接线和参数设置
前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。
台达b2伺服电机参数设定
台达B2系列伺服电机参数设定自动：P0-02 驱动器状态显示参数功能：07 电机转速（r/min）P1-01控制模式及控制指令输入源设定参数功能：02 选择为S模式（r/min）P1-38 ：零速度检出准位（低于设定速度无反馈）P1-40：仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v（应该是0-10v吧？），电压对应的转速是由P1-40调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10：数字输入接脚DI1功能规划参数功能：10101：此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能：109 09：在速度及位置模式下，次信号接通，电机速度将被限制，限制的速度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能：114P2-13: 数字输入接脚DI4功能规划参数功能：115P2-14: 数字输入接脚DI5功能规划参数功能：102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能：0P2-16: 数字输入接脚DI7功能规划参数功能：0P2-17: 数字输入接脚DI8功能规划参数功能：000 0为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能：102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19：103 03：当电机运行速度低于零速度（参数P1-38）的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能：109P2-21: 数字输出接脚DO4功能规划参数功能：105P2-22: 数字输出接脚DO5功能规划参数功能：07 07:当伺服发生警示时，此信号输出信号。
台达b2伺服说明书
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
变频、伺服、步进应用实践教程PPT课件—台达 ASD-B2 伺服驱动器参数概述
0x7F N/A
0x0203 bps
6
N/A
0
N/A
0
sec
0
N/A
0
N/A
0 1ms
0000 N/A
适用控制模式 PT S T OOO OOO OOO OOO OOO OOO OOO OOO OOO
16
代号
P4-00★ P4-01★ P4-02★ P4-03★ P4-04★
P4-05 P4-06▲■
Kpps r/min
OO O
自动与半自动模式设定
P2-31
AUT1
80
Hz
OOO
P2-32▲
增益调整方式
AUT2
0
N/A
OOO
12
位置控制相关参数
伺服系统认知
位置控制相关参数
代号
简称
功能
初值 单位 适用控制模式
PT S T
P1-01● CTL 控制模式及控制指令输入源设定
pulse 0 r/min O O O
异常状态记录（N-1）
0
N/A O O O
异常状态记录（N-2）
0
N/A O O O
异常状态记录（N-3）
0
N/A O O O
异常状态记录（N-4）
0
N/A O O O
伺服电机寸动（JOG）控制
20
r/min O O O
软件 DO 资料寄存器（可读写） 0
N/A O O O
数字输入接点多重功能
0
N/A O O O
N-M 0 N/A O O O 1 pulse O O O rated r/min O O O
SP1~3 内部速度限制 1~3
台达伺服调机步骤简易说明书
台达伺服调机步骤简易说明书■f 中达电iB台达伺服调机步骤简易说明书本调机步骤简易说明书主要就配线及调试做一简易说明，因客户使用情况各异，此说明书 只做一个调试流程的大概说明，具体细节部分请依实际要求调整。
一：检查确定伺服驱动器及电机是否为所需型号；注意安装环境。
（祥见操作手册）:配线（1）周边装置接线图T”橙冼R , S r T L1 JL2的电源和接线昱否正佛2一确认恫服电机输出U , V , wffl 子相序按线是否正昵m 便用扑部冋生也si 吋需将p ’Dss 开踣，外部冋生屯阻庙:接於■巴c 瑞.掉便用内部冋q ：. 电阻时剧需将P. D 端fei^HP.C 端幵幽4.界警■紧急停止时’利用ALRM^tU 将屯磴按触話（IWC ）断电・U （切断屯机电Jfi.CN3QN1g 连接,湮至上位控" 上住机不一妊是PLC.也可是数挫系辯.等！100W-1KW120 O'230V2KW-S KW S z HH200'230V周服屯机电磁接触擀（MC ）CN2編屈器连按通削字接盂要用到蚂迅 功龜吋才希按CN3 !蚩辈注点爭项驅動器容量電機型號100w ASMT-01L250X 200w ASMT-02L250X 400w ASMT-04L250X 750W ASMT-07L250X1KW ASMT-10L250XASMT-10M250X En coder Conn ectorHOUSING:AMP(1-1318118-6)20-29E中迖电直(2)信号与配线请根据您所需的控制模式和具体要求功能来配线，不同控制模式的配线是不同的，具体请参照手册3-23至3-26页说明。
但请注意，1■无论是什么控制模式，伺服驱动器均需DC24V电源，您可以让驱动器自已供给此电源(PIN17脚VDD与PIN11脚COM+短接)；也可以外加POWER 供电(+24接伺服驱动器PIN11脚COM+，GND接伺服的PIN45，47，49 脚COM-); 2■驱动器均需SERVO ON，如参数没有变动，PIN9脚DI1 SON 信号需导通。
台达B2 位置模式接线和参数设置
前言：笔者在做项目过程中，接触到台达B2系列伺服驱动器，将伺服的使用总结一下，控制部分为单片机，非PLC。
因为是第一次使用，个人能力有限，仅供参考，希望和大家一起交流，一起进步。
实验设备：台达伺服电机驱动器ASDA-B2-0721-B，伺服电机ECMA-C20802ES，单片机控制板。
实验目的：单片机电路板发出脉冲控制伺服电机驱动器（位置模式），使用伺服电机正反转，驱动器反馈脉冲给单片机控制电路，使其能精确控制机械位置。
ASDA-B2-0721-B驱动器位置模式（PT）特点：1、外部输入脉冲的频率确定转动速度的大小。
2、脉冲数来确定转动的角度。
实验内容：1、按ASDA-B2系列实用手册分别连接，控制回路电源L1c、L2c，主控制回路电源R、S，伺服电机输出U、V、W，地线，CN2电机编码器反馈接口。
注意：因为笔者使用的750W，主控制回路电源200~230VAC，驱动器上留有三相电接线，但个人感觉三相电线电压为380V，有可能损坏驱动器，所以建议直接两线，即220VAC 电源，笔者使用此方式，驱动正常。
2、按ASDA-B2系列实用手册调试电机JOG模式，确认驱动器和电机正常，具体参考手册，操作比较简单。
3、单片机控制板与驱动器ASDA-B2的CN1端口连接原理图，仅供参考。
图中MCU_I/O1控制方向引脚，MCU_PWM脉冲引脚，MCU_I/O2B2告警输出引脚，MCU_CAP反馈引脚，B2的DI1（9端子）配置为伺服电机使能引脚，因为上电直接使能，所以没有使用单片机控制，直接接低电平。
注意：此图使用是B2驱动器使用内部24V电源接线图，因为单片机控制板电压值较低，控制的输入输出均使用隔离，同时此接线方式是低速控制，B2驱动器速度脉冲最大200KHz，所以隔离开关通断频率要大于200KHz，同时反馈线的脉冲数要大于速度脉冲，隔离开关通断频率应更高。
图1控制板与伺服驱动器接线这里单单介绍的是I/O口的接线，具体电源接线，编码器，电机配线需要查阅相关的手册，这里不做过多介绍。
台达b2伺服说明书
台达b2伺服说明书篇一:台达B2伺服电机参数设定台达B2系列伺服电机参数设定自动:P0-02 驱动器状态显示参数功能:07 电机转速(r/min) P1-01控制模式及控制指令输入源设定参数功能:02 选择为S模式(r/min)P1-38 :零速度检出准位(低于设定速度无反馈) P1-40:仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v(应该是0-10v吧,)，电压对应的转速是由P1-40 调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10:数字输入接脚DI1功能规划参数功能:10101:此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能:10909:在速度及位置模式下，次信号接通，电机速度将被限制，限制的速1度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能:114P2-13: 数字输入接脚DI4功能规划参数功能:115P2-14: 数字输入接脚DI5功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能:0P2-16: 数字输入接脚DI7功能规划参数功能:0P2-17: 数字输入接脚DI8功能规划参数功能:0000为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能:102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19:103 03:当电机运行速度低于零速度(参数P1-38)的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能:109P2-21: 数字输出接脚DO4功能规划参数功能:105P2-22: 数字输出接脚DO5功能规划参数功能:07 07:当伺服发生警示时，此信号输出信号。
篇二:台达PLC控制伺服ASDA说明台达ASDA伺服简单定位演示系统【控制要求】1:由台达PLC和台达伺服组成一个简单的定位控制演示系统。
台达B2伺服电机参数设定
台达B2系列伺服电机参数设定自动：P0-02 驱动器状态显示参数功能：07 电机转速（r/min）P1-01控制模式及控制指令输入源设定参数功能：02 选择为S模式（r/min）P1-38 ：零速度检出准位（低于设定速度无反馈）P1-40：仿真速度指令最大回转速度如果模式为S模式，则命令来源是V-REF,GND之间的模拟量电压差，输入的电压范围为-10v-10v（应该是0-10v吧？），电压对应的转速是由P1-40调整的。
P1-55:最大速度限定值P1-40与P1-55设定的值一样。
P2-10：数字输入接脚DI1功能规划参数功能：10101：此信号接通时，伺服启动。
P2-11:数字输入脚DI2功能规划参数功能：109 09：在速度及位置模式下，次信号接通，电机速度将被限制，限制的速度指令为内部寄存器或仿真电压指令P2-12:数字输入接脚DI3功能规划参数功能：114P2-13: 数字输入接脚DI4功能规划参数功能：115P2-14: 数字输入接脚DI5功能规划参数功能：102 02:当伺服启动后，若没有异常发生，此信号输出信号P2-15: 数字输入接脚DI6功能规划参数功能：0P2-16: 数字输入接脚DI7功能规划参数功能：0P2-17: 数字输入接脚DI8功能规划参数功能：000 0为设定输入点为常闭接点b。
手动设为001P2-18: 数字输出接脚DO1功能规划参数功能：102 02:当伺服启动后，若没有异常发生，此信号输出信号。
P2-19：103 03：当电机运行速度低于零速度（参数P1-38）的速度设定时，此信号输出信号。
P2-20: 数字输出接脚DO3功能规划参数功能：109P2-21: 数字输出接脚DO4功能规划参数功能：105P2-22: 数字输出接脚DO5功能规划参数功能：07 07:当伺服发生警示时，此信号输出信号。
变频、伺服、步进应用实践教程PPT课件—台达 ASD-B2 伺服驱动器转矩控制模式相关参数
时序图
伺服系统应用
当 TCM0、TCM1 任一不为 0 时，转矩指令为内部参数。 指令在 TCM0～TCM1 改变后立刻生效，不需要 CTRG 作为 触发。
6
模拟指令比例器
台达伺服驱动器 电机转矩指令由T_REF 和GND之间的模拟压 差来控制，配合内部 参数P1-41 比例器来 调整转矩控制斜率与 范围，如图所示 。
-300% ~ 300% 4
时序图
伺服系统应用
当 TCM0=TCM1=0 时，如果模式是 Tz，则指令为 0。 因此，若不需要使用模拟电压作为转矩指令时，可以采用 Tz 模式，这样可以避免模拟电压零点漂移的问题。如果模式是 T，则指令为 T-REF 与 GND 之间的仿真电压差，输入的电 压范围是−10～+10V，代表对应的转矩是可以调整的（参数 P1-41）。
伺服系统应用
7
模拟指令比例器
P1-41设定的是输入 最大电压10V时的转矩百 分数。初始值100，表示 外部电压若输入10V，则 表示转矩控制指令为 100%额定转矩。5V则为 50%额定转矩。转矩控制 指令=输入电压值×设定 值/10（%）。
伺服系统应用
8
谢谢大家！
9
单位
Pulse r/min N-M N/A pulse r/min
% % r/min
控制模式 PT S T OOO
OOO O OO OOO OOO OOO OOO
3
转矩选择
伺服系统应用
台达ASDA-B2转矩指令的来源有两种，外部输入的仿
真电压和内部参数。转矩选择的方式是根据CN1接口的DI信
号来决定，如下表所示：
精品资源共享课程
变频、伺服、步进应用实践教程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台达B2系列伺服简易调试流程
台达B2系列伺服建议调试流程
一、电缆连接
1，37、39、41、43，分别的定义是：方向+、方向-、脉冲+、脉冲-。
2，如需做共阳处理。
请39、43并一起接5V+，然后37接方向、43接脉冲。
二、参数调整
1，伺服使能。
伺服使能后，电机被锁死，伺服进入待工作状态。
可以将P2-10参数设置为001，即为伺服上电自动使能；也可以将此参数更改为101，即为伺服上电后，需外部输入信号使能，即9号脚接入24GND，伺服使能。
2，参数重置开关
参数恢复出厂值开关，需在伺服使能无效时使用。
参数为P2-08，更改为10，伺服自动参数重置，无需重启。
3，参数设置
快速设置
P2-15设置为0.
P2-16设置为0.
P2-17设置为0.
电子齿轮比：
P1-44与P1-45比值为64:2为5000个脉冲电机转一圈；
P1-44与P1-45比值为32:2为10000个脉冲电机转一圈；（A2系列为128:1为10000个脉冲一圈）
基本设置：
P1-00，脉冲形式选择，位选择为2，即为脉冲+方向，即XXX2。
P1-00，信号逻辑选择，第三位选择0或1，即为方向反向，即X0XX，或X1XX。
此时电机即可正常运转！。
