三端集成稳压器的工作原理
LM317稳压器介绍、引脚图、参数、工作原理及应用电路图
LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。
2、电压范围：LM317 1.25V 至37V 连续可调。
二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。
电流1.5A.。
不过在用的时候要注意功耗问题。
.注意散热问题。
LM317 有三个引脚。
一个输入一个输出一个电压调节。
输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

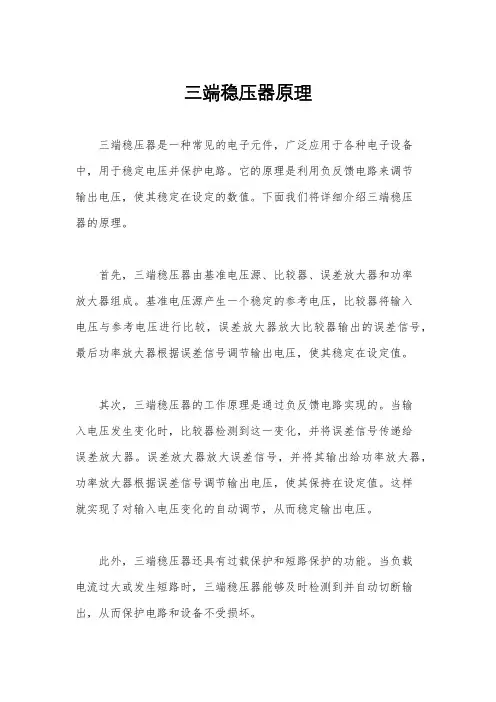

三端稳压器原理
三端稳压器原理三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中，用于稳定电压并保护电路。
它的原理是利用负反馈电路来调节输出电压，使其稳定在设定的数值。
下面我们将详细介绍三端稳压器的原理。
首先，三端稳压器由基准电压源、比较器、误差放大器和功率放大器组成。
基准电压源产生一个稳定的参考电压，比较器将输入电压与参考电压进行比较，误差放大器放大比较器输出的误差信号，最后功率放大器根据误差信号调节输出电压，使其稳定在设定值。
其次，三端稳压器的工作原理是通过负反馈电路实现的。
当输入电压发生变化时，比较器检测到这一变化，并将误差信号传递给误差放大器。
误差放大器放大误差信号，并将其输出给功率放大器，功率放大器根据误差信号调节输出电压，使其保持在设定值。
这样就实现了对输入电压变化的自动调节，从而稳定输出电压。
此外，三端稳压器还具有过载保护和短路保护的功能。
当负载电流过大或发生短路时，三端稳压器能够及时检测到并自动切断输出，从而保护电路和设备不受损坏。
总的来说，三端稳压器通过负反馈电路实现对输入电压的稳定调节，具有稳压、过载保护和短路保护的功能。
它在各种电子设备中都有着广泛的应用，是保证电路稳定运行的重要元件。
在实际应用中，我们需要根据具体的电路要求选择合适的三端稳压器型号，并合理设计电路连接方式，以确保电路稳定可靠地工作。
同时，我们也需要注意三端稳压器的散热和负载容量，避免超负荷工作导致元件损坏。
综上所述，三端稳压器是一种基本的电子元件，其原理是利用负反馈电路实现对输入电压的稳定调节，具有稳压、过载保护和短路保护的功能。
在实际应用中，我们需要合理选择型号并注意散热和负载容量，以确保电路稳定可靠地工作。
希望本文能够帮助大家更好地理解三端稳压器的原理和应用。

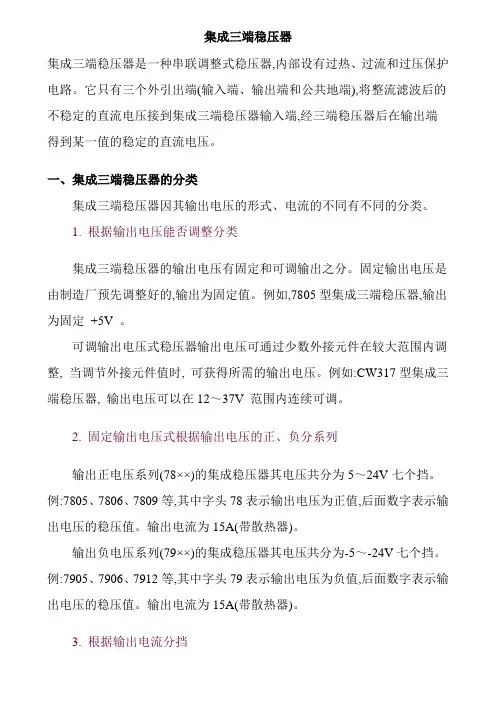

集成三端稳压器
集成三端稳压器集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。
一、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。
1. 根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。
固定输出电压是由制造厂预先调整好的,输出为固定值。
例如,7805型集成三端稳压器,输出为固定+5V 。
可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。
例如:CW317型集成三端稳压器, 输出电压可以在12～37V 范围内连续可调。
2. 固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。
例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。
例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。
输出电流为15A(带散热器)。
3. 根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。
输出为小电流,代号"L" 。
例如,78L××,最大输出电流为0.1A 。
输出为中电流,代号"M" 。
例如,78M××,最大输出电流为05A 。
输出为大电流,代号"S" 。
例如,78S××,最大输出电流为2A 。
注意：各厂家分挡符号不一, 选购时要注意产品说明书。
三端可调集成稳压电路(中级电工技能考核)
5.故障分析:
（1）电路不能调压: Uo =1.25V左右不可调，考虑可变电阻R2 上下两端 是否接在一起(中心端判断错误所致)。 （2） 电路无输出电压： 检查基准电压UREF 及输入电压是否正常，是否有 虚焊故障。
（4）利用三端集成稳压器组成恒流源
三端集成稳压器可 做恒流源使用,电路见 图16.11和16.12。
（6）电路中，通常可不外接电容，当稳压器离 波电容较远时，需外接旁路电容Ci ，一般取 0.1µ F。 Ci作用：抵消输入端接线较长时的电感效 应,防止自激振荡,抵制高频干扰。 Co =1µ F，减小低频干扰，改善瞬态响应。
4.安装注意事项：
（1）电阻应紧靠近稳压器附近安装。 （2）稳压块离滤波电容较远时，应接电容Ci （3）稳压器是靠外接电阻来调节输出电压的， 为保证输出电压的精度和稳定性，应选择 高精度的电阻。
VREF RP VO = VREF + RP I a RP 1.25 (1 ) R1 R1
（4）保证 Ui - Uo>(2.5~3)V
即有一定压差，有压差就会产生功耗，而 这些功耗一般都转换为热量，因此，在使 用中应加足够尺寸的散热器。 （5）取值：R1 ：120~240 KΩ R2 ：2~5 KΩ （即可变电阻 RP ） 该电路可调范围（理论上）： R2=0， Uo=1.25V； R2=3.6 KΩ ， Uo=16.25V 因实际输入电压 Ui =10V， 则带负载后，实际输出电压Uo =1.25~7V ， Io =1.2A
焊接与安装：
• 1．根据自己画出的电路安装图，照图焊接安 装。 • 2．焊接前，先要对电路板进行清整，不允许 在电路板上用铅笔、圆珠笔画线条及符号、保 证电路板整洁。 • 3．焊接元件前，先要对元器件进行检查测试， 对二、三极管进行正常与否的判别，对电位器 进行阻值变化平滑性的检查。
常用三端稳压器原理及应用资料
三端集成稳压器原理与应用三端集成稳压器的分类秦炎做电子实验或自制各种电子装置都离不开直流稳压电源用分立元件组装的稳压电源调试维修比较麻烦且体积较大随着功率集成技术的提高和电子电路集成化的发展出现了集成稳压器所谓集成稳压器是指将功率调整管取样电阻以及基准稳压误差放大启动和保护电路等全部集成在一个芯片上而形成的一种稳压集成电路目前常见的三端集成稳压器按性能和用途可分为以下4类1. 三端固定输出正稳压器所谓三端是指电压输入端电压输出端和公共接地端输出正是指输出正电压国内外各生产厂家均将此系列稳压器命名为78系列如7805 7812等其中78后面的数字代表该稳压器输出的正电压数值以伏特为单位例如7805即表示稳压输出为5V 7812表示稳压输出为12V等有时我们会发现在型号78前面和后面还有一个或几个英文字母如W78 AN78 L78CV等前面的字母称前辍一般是各生产厂公司的代号后面的字母称为后辍用以表示输出电压容差和封装外壳的类型等不过各生产厂家对集成稳压器型号后辍所用字母定义不一但这对实际使用没有大的影响78 系列稳压器按输出电压分共有9种分别为7805 78067808 78097810 78127815 78187824按其最大输出电流又可分为78L78M和78三个分系列其中78L系列最大输出电流为100mA 78M 系列最大输出电流为500mA 78系列最大输出电流为1.5A78系列稳压器外形见图1其中78L系列有两种封装形式一种是金属壳的TO 39封装见图1a一种是塑料TO 92封装见图1 b前者温度特性比后者好最大功耗为700mW加散热片时最大功耗可达1.4W后者最大功耗为700mW使用时无需加散热片78L系列中一般以塑封的使用较多78M系列有两种封装形式一种是T O 202塑封见图1 c一种是TO 220塑封见图1 d不加散热片时最大功耗为1W加2002004m㎡散热片时最大功耗可达7.5W 78系列也有两种封装形式一种是金属亮的TO 3封装见图1e一种是料TO 220封装见图1d不加散热片时前者最大功耗可达2.5W后者可达2W加装200 2004mm3散热片时最大功耗可达15W塑料封装以其安装固定容易价廉等优点在无线电爱好者中使用居多2. 三端固定输出负稳压器即79系列除输出电压为负电压引脚排列不同外其命名方法外型等均与78系列相同3 .三端可调输出正稳压器此处的三端是指电压输入端电压输出端和电压调整端在电压调整端外接电位器后可对输出电压进行调节其主要特点是使用灵活4..三端可调输出负稳压器其输出为负电压LM123系列LM140系列LM138系列LM150系列等与之对应的负输出也各有一个系列这类稳压器的命名方法无明显规律封装也各异本文拟以最常见最廉价的LM317T 正输出可调和LM337T负输出可调为例予以介绍LM317T的输出电压可在1.2V 37V之间可调输出电压由两只外接电阻确定输出电流可达1.5A其各项指标均优于固定输出稳压器使用极为方便LM317T采用标准的TO 220塑料封装不加散热片时最大功耗为2W加200 200 4mm3散热片时最大功耗可达15WLM337T除输出为负电压外其它均与LM317T相同三端集成稳压器原理与应用集成稳压器的工作原理与主要参数秦炎本章介绍集成稳压器的工作原理和几个主要参数掌握了这些知识对自制稳压电源将会有帮助工作原理图1是78 系列稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点R sc 是过流保护取样电阻R A R B组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将R A画成可变电阻形式79 系列稳压器也是一种串联调整式稳压电源但它的调整管处于共射工作状态属集电极输出型稳压电路其工作原理与78系列类似图2是LM317系列可调稳压器的电原理框图基准电压 1.25V接在误差放大器A的同相输入端和芯片的电压调整端Adj之间并由一个超级恒流源50A供电显然如果将调整端直接接地则输出Uo固定为1.25V实际使用时LM317采用悬浮式工作即由外接电阻R1R2来设定输出电压根据LM317内部电路详图经推导计算可得出Uo 1.25 1R2/R1过程从略主要参数1.最大输入电压U imax它是指稳压器输入端允许加的最大电压它与集成稳压器的击穿电压有关应注意整流后的最大直流电压不能超过此值2. 最小输入输出压差U i-U o min其中U i表示输入电压U o表示输出电压此参数表示能保证稳压器正常工作所要求的输入电压与输出电压的最小差值由此参数与输出电压之和决定稳压器所需的最低输入电压值如果输入电压过低使输入输出压差小于U i-U o min则稳压器输出纹波变大稳压性能变差3. 输出电压范围是指稳压器参数符合指标要求时的输出电压范围对于三端固定输出稳压器其电压偏差范围一般为5%对于三端可调输出稳压器应适当地选择外接取样电阻分压网络以建立所需的输出电压4.最大输出电流I omax是指稳压器能够输出的最大电流值使用中不允许超出此值5.电压调整率S v反映稳压器输入电压的变化所引起输出电压的变化情况第一种定义S v=U o / U i ·U o100 | I o=0 其意义是单位输出电压的输入和输出电压相对变化的百分比第二种定义是限定输入电压U i一个变化范围直接将U0的数值做为S v两种定义方法所得出的S v的量纲不同第一种定义的单位为百分数/V第二种定义的单位为“mV” 一般对于可调输出稳压器使用第一种定义方法对于固定稳压器常使用第二种定义方法显然不管是那种定义的S v其值越小说明稳压器性能越好6.电流调整率S I反映稳压器负载电流的变化所引起输出电压的变化第一种定义S I =U o / U o·100 | U i =0I o=常数第二种定义S I= U o| U1 =0 Io=常数有时为了更直观地表达稳压器的负载能力采用了输出电阻R o这个指标其定义如下R o= U o / I o| Ui =0有时也称为稳压器的内阻自然R o越小稳压器负载能力越强三端集成稳压器原理与应用稳压电源的制作秦炎利用78×× 79××系列三端集成稳压器可做成系列稳压电源电路如图1所示其中图1 a是采用78L×× 或78M×× 组成的正电压输出稳压电源输出电压和最大输出电流由稳压器型号决定如78L09即可输出+9V直流电压100mA电流78M12即可输出+12V电压500mA电流等可按需要适当选择图1 b是采用79L×× 或79M×× 组成的负电压输出稳压电源注意到其中4个整流二极管与图1 a的接法不同除了输出为负电压外其它选择要求与图1 a相同图1 c是采用78×× 稳压器组成的最大输出电流为1.5A的正电输出稳压电源因1N4000系列二极管最大整流电流为1A 无法满足输出1.5A电流的要求故整流部分采用了3A 50V的全桥一般以QL表示它有四个端子其中两个端子是交流输入标记接电源变压器次级交流电压输出不分正负端子相当于图1 a的“A” 点端子“” 相当于图1 a的 “A”点图1中电源变压器的选择注意两点第一是选择功率根据稳电路的输出Uo和最大输出电流Io来确定变压器的功率P 一般选P 1.4 Uo Io例如用7809组成输出电压为9V最大输出电流为1.5A的稳压电源电源变压器的功率应选择P 1.4 9 1.5=18.9W则变压器功率可选19W以上的第二是选择电源变压器次级交流电压U2要根据稳压器输出电压来确定一般要求集成器的输入输出直流压差即|UoUi|不小于2V压差过小稳压器起不到稳压作用压差过大稳压器本身消耗功率随之增大对输出最大电流有影响实际应用中一般选择| Uo Ui|=2.5 3V为宜由此反映到对U2 的要求可按下述方法估算输出电压Uo12V的选择U 2数值比Uo大2V以上输出电压12V的选择U2数值与Uo数值相同即可例如使用7806 则U2取8V使用7818 则U2取18V以上电源变器的选择标准只是一个参考实际应用当中视电源变压器状况可做适当调整如变压器空载电流较小则其功率可适当降低一些U2选择也可低一些反之则应提高如果所用元器件完好接线无误无须任何调试电路便能正常工作发现电路有故障时应首先切断电源仔细检查接线是否有误然后再考虑更换稳压块千万不要一发现故障便换新稳压块这样往往会连续烧坏家用收音机和随身听收录机的工作电压一般以4.5V 6V居多工作电流一般为200多毫安给这些装置加装一个稳压电源该如何选择电路元器件呢对于工作电压为6V的可直接选用7806因工作电流为200多毫安故亦可以选78M06 电路形式可直接采用图1“a” 电源变压器功率选2 3W 因为P 1.4· 6· 0.2=1.68W次级交流电压U2选8V对于工作电压为4.5V的收音机或收录机因在固定系列中无此系列值故只有用三端可调稳压器LM317T组成电路如图2其中输出电压Uo 1.25 1R 2 / R1 4.5V 显然改变R2数值利LM317T同样可得到输出为4.5V的稳压电源图3是用LM317T组成的正可调直流稳压电源非常适于小型实验室使用其主要参数为输出电压1.25 20V连续可调输出电流最大可达到1.5A内阻小于0.05 纹波电压小于1mV实际安装时要注意稳压器要尽可能的靠近滤波电容C1以免引起输入端自激电阻R1两端分别尽量靠近稳压器的输出端和调整端否则输出端流过大电流时产生的附加压降会造成基准电压的变化三端集成稳压器原理与应用三端稳压器的扩展使用秦炎本篇主要介绍常用三端集成稳压器的一些使用知识扩展功能的方法以使广大电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路一扩流电路78 79系列和LM317系列最大输出电流为1.5A如果所用电子装置需要稳压电源提供更大的电流就需要采用扩流措施了1.外加功率管扩流电路如图1所示在下面介绍的电路中为简单起见均将电源变压器整流二极管和输入滤波电容省略不画R1是过流保护取样电阻当输出电流增大超过一定值时R1上压降增大使BG1的U bc值减小促使BG1向截止方向转化因为集成稳压器本身有过热保护电路如果我们将BG1和集成稳压器安装在同一个散热器板上则BG 1也同样受到过热保护图1电路可输出7A的电流2. 多块稳压器并联扩流电路如图2所示这是一种线路简单无需调整有较高实用性的电路其最大输出电流为N ·1.5A N为并联的稳压器的块数实际应用中稳压器最好使用同一厂家同一型号产品以保证其参数一致性另外最好在输出电流上留有10% 20% 的余量以避免个别稳压器失效造成稳压器连锁烧毁二扩压电路固定抬高输出电压电路如图3所示如果需要输出电压Uo高于手头现有的稳压块的输出电压时可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压V z此时实际输出电压U o 等于稳压块原输出电压与V z之和将普通二极管正向运用来代替DW同样可起到抬高输出电压的作用例如想为自己的随身听录音机装一个6V 500mA稳压电源而手头只有一只7805稳压器则可按图4所示安装D1 选用2CP类硅二极管其上压降约为0.8V这样整个输出就约为5.8V足以满足随身听的需要了若将D1换成发光二极管LED不但能提高输出电压而且LED发光还起到电源指示作用输出电压可调电路利用78系列固定输出稳压电路也可以组成电压可调电路如图5输出电压Uo U××1 R2/ R1其中U××为稳压块标称输出电压显然若将R1 R2数值固定该电路就可以用于固定抬高输出电压如将R1或R2换成光敏电阻便可构成光控输出电压关断电路图6中用运放作为电压跟随器克服了稳压块静态电流IQ的影响输出电压U o= U××1 R2/ R1其中R1为电位器中心抽头与A点之间的电阻值R2为电位器中心轴头与B点之间的电阻值电路中运放亦可用741运放输出电压从7 30V连续可调电压极性变换电路如果需要正电压输出而手头只有79系列稳压块或需要负电压输出而手头只有78系列稳压块这种情况下可以采用图7电路进行极性转换注意输入电压不是对地而是悬空输入的三慢启动稳压电源慢启动稳压电源在一些灯丝供电电路电子琴电源中得到广泛应用此种电路的功能是减小冲击电流以延长灯丝寿命或消除喇叭开机时的噗声图8是用LM317T组成的慢启动正12V电路电路加电时由于C2上电压不能突变故BG1导通将R2短路输出电压U o约为1.5V随着C2的充电BG1逐渐退出饱和区R2上的电压逐渐增大输出压U0亦慢慢升高一直到C2充电完毕BG1截止输出电压U0才达到额定值12V稳压电源的启动速度由时间常数R3· C2决定其中二极管2AP 是为了帮助稳压器正常启动而设置的四恒流源电路如图9所示输出电流I0 = U×× / R I Q一般在选择R时应使I0 I Q以避免或减小I Q变化时影响恒流特性此电路可给各种可充电电池充电实际使用时可以将不同的R分档接入并用开关进行转换以调整不同的充电电流对于三端集成稳压器来说其具体应用电路可以说是不胜枚举只要掌握了其基本工作原理就可以演变出各种实用的电路2002-12-02。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
三端稳压器工作原理
三端稳压器工作原理
稳压器是一种用于稳定输出电压的电子设备，可以用于各种电子设备和电路中。
三端稳压器是一种常见的稳压器，通常由三个引脚组成：输入引脚、输出引脚和地引脚。
三端稳压器的工作原理是通过内部的反馈机制来自动调节输出电压，使其保持在设定的稳定值。
当输入电压发生变化时，稳压器会检测到这个变化，并通过内部电路实现调节，以保持输出电压不变。
这种反馈机制可以确保输出电压在一定范围内的波动非常小。
具体来说，三端稳压器通常包括一个参考电压源、一个比较器和一个功率放大器。
参考电压源是一个固定的电压源，用于提供一个参考值，比较器则用来比较输入电压和参考电压。
如果输入电压低于参考电压，则比较器会输出一个信号，告诉功率放大器增加输出电压。
相反，如果输入电压高于参考电压，则比较器会输出另一个信号，告诉功率放大器减小输出电压。
这种反馈环路就是稳压器的核心部分，通过不断比较和调节输入电压和参考电压之间的差异，稳压器能够实现输出电压的稳定性。
另外，稳压器还可能包括一些附加的保护电路，如过热保护、短路保护和过载保护，以确保稳压器的安全可靠运行。
总之，三端稳压器通过内部的反馈机制和调节电路，实现了对输入电压的稳定调节，使得输出电压能够在一定范围内保持稳定。
这种工作原理使得稳压器成为电子设备中不可或缺的一部分，能够提供稳定的电源供给，保证电路正常运行。
三端集成稳压器
三端集成稳压器三端固定集成稳压器在使用时，首先要根据输出电压的正、负选择7800系列或7900系列。
7800系列是正稳压器，7900系列是负稳压器，它们的输出电压分别是+5V～+24V和-5V～-24V。
输出电流有0.1A、0.5A和1.5A。
以W7800三端稳压器为例：W7800为固定式稳压电路，其输出电压有5V、6V、9V、12V、15V、18V、24V等档级。
最后两位数表示输出电压值。
输出电流分1.5A(W7800)、0.5A(W78M00)和0.1A(W78L00)三个档次。
例如：W7805，表示输出电压为5V、最大输出电流为1.5A；W78M05，表示输出电压为5V、最大输出电流为0.5A；W78L05，表示输出电压为5V、最大输出电流为0.1A。
1.固定输出的三端集成稳压器：固定输出的三端集成稳压器的三端指输入端、输出端及公共端三个引出端，其外形及符号如图所示。
固定输出的三端集成稳压器W78××系列和W79××系列各有七个品种，输出电压分别为±5V、±6V、±9V、±12V、±15V、±18V、±24V；最大输出电流可达1.5A；公共端的静态电流为8mA。
型号后两位数字为输出电压值。
在根据稳定电压值选择稳压器的型号时，要求经整流滤波后的电压要高于三端集成稳压器的输出电压2～3V（输出负电压时要低2～3V），但不宜过大。
固定输出三端集成稳压器的外形固定输出三端集成稳压器基本应用电路基本应用电路固定输出的三端集成稳压器的基本应用电路如上右图所示。
图中：C1用以抑制过电压，抵消因输入线过长产生的电感效应并消除自激振荡；C2用以改善负载的瞬态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。
C1，C2一般选涤纶电容，容量为0.1μF至几μF。
安装时，两电容应直接与三端集成稳压器的引脚根部相连。
三端稳压器工作原理
三端稳压器工作原理
三端稳压器是一种常见的电子元件，用于稳定直流电压。
它的工作原理如下：
1. 输入电压通过输入端进入稳压器。
2. 在稳压器内部，输入电压首先经过一个电阻分压器。
该分压器将输入电压分成两个不同的电压，一个用于稳压器的反馈电路，另一个用于辅助电路。
3. 反馈电路使用一个稳压二极管，也被称为基准二极管。
稳压二极管具有特定的工作特性，即在一定的电压范围内，其电流变化很小。
这使得稳压器能够在一定程度上抵消输入电压变化的影响。
4. 当输入电压发生变化时，稳压二极管的电流也会发生相应的变化。
这会导致反馈电路产生一个电压信号。
5. 电压信号通过一个比较器进行比较，与参考电压进行比较。
参考电压是一个固定的电压，可以根据所需的稳定输出电压来选择。
6. 比较器根据比较结果来调整控制电路，以便产生一个合适的控制信号。
7. 控制信号通过输出电路传递到输出端，以控制输出电压的稳定性。
输出电路通常包括一个功率晶体管，它通过控制电路的调节，来调整输出电压的大小。
通过上述的工作原理，三端稳压器能够在输入电压发生变化时，通过自动调节输出电压来保持输出的稳定性。
这使得它在许多电子设备中得到广泛应用，特别是在需要稳定供电的电路中。
7805的工作原理
7805的工作原理
7805是一种常用的三端稳压器，它的工作原理基于Zener二极管的反向击穿特性。
在正常工作情况下，7805的输入端（VIN）连接至输入电源，输出端（VOUT）则连接至负载电路。
当输入电源的电压高于7805所设定的输出电压（通常为5V），7805会将多余的电压以热能的形式消耗掉，从而将输出电压稳定在设定值。
当输入电源的电压低于设定输出电压时，Zener二极管不会反
向击穿，此时VOUT的电压将下降，直至与VIN的电压相等。
因此，7805能够提供稳定的输出电压，无论输入电源电压的
变化范围如何。
为了确保7805的稳定工作，通常会在VIN和VOUT之间加入适当的输入和输出电容。
输入电容能够过滤输入电源中的高频噪声和电源波动，保证7805的正常工作；而输出电容则能够
稳定输出电压，减少负载跳变时的电压波动。
总之，7805通过利用Zener二极管的特性，能够将输入电源的波动限制在一定范围内，从而提供稳定的输出电压给负载电路使用。
它在很多电子设备中广泛应用，如电子产品的电源模块、适配器等。
三端稳压器扩流电路原理
三端稳压器扩流电路原理
三端稳压器是一种常用的电路元件，用于稳定输出电压。
它由三个引脚组成：输入引脚、输出引脚和地引脚。
在这个电路中，我们主要关注的是扩流电路，即如何通过三端稳压器来扩大电流输出。
在正常的电路中，当负载电流较小时，三端稳压器可以提供稳定的输出电压。
然而，当负载电流增大时，三端稳压器的输出电压可能会下降，导致输出电压不稳定。
为了解决这个问题，我们可以使用扩流电路。
扩流电路的原理是通过在稳压器的输出端接入一个NPN型晶体管来实现。
晶体管的基极接入稳压器的输出端，发射极接地，而集电极接入负载电流。
当负载电流增大时，稳压器的输出电压下降，晶体管的基极电流也增大，使得晶体管处于饱和状态，从而提供更大的电流输出。
在这个电路中，晶体管的作用是将负载电流从稳压器中分流出来，从而减小稳压器的负载。
这样一来，稳压器的输出电压就能够保持相对稳定。
同时，通过合理选择晶体管的参数，如电流放大倍数和最大电流等，可以进一步提高电流输出的能力。
需要注意的是，在设计扩流电路时，我们需要根据具体的电路要求选择合适的三端稳压器和晶体管。
稳压器的额定电流应大于负载电
流，而晶体管的最大电流应大于稳压器和负载电流之和。
此外，还需要考虑稳压器的功耗和散热等问题，以确保电路的可靠性和稳定性。
总结一下，三端稳压器扩流电路是通过在稳压器的输出端接入一个晶体管来实现扩大电流输出的。
通过合理设计和选择元件参数，可以实现稳定的电压输出和较大的电流输出能力。
这种电路在实际应用中具有较广泛的用途，特别适用于需要稳定电压和较大电流输出的场合。
三端可调稳压器原理
三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。
它由输入端、输出端和调节端组成。
原理上，三端可调稳压器通过反馈控制的方式来调节电压的大小，使得输出端的电压能够始终保持在设定的稳定值。
具体来说，输入端的电源电压通过稳压器的管脚输入。
然后，输入端的电压经过内部放大电路进行放大，得到一个控制信号。
这个控制信号会被送入调节端，经过比较和放大等处理后，形成一个反馈信号。
反馈信号会与设定稳定值进行比较，如果输出电压与设定稳定值有偏差，反馈信号会向调节端发出相应的调节指令。
调节端会调节输出端的电压，使得输出电压逐渐接近设定稳定值。
一旦输出电压达到设定稳定值，反馈信号将不再改变，调节端也不再进行调节。
总结起来，三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。
输入端的电压经过放大和处理后形成反馈信号，通过与设定稳定值进行比较和调节，控制输出端的电压维持在稳定值。
这样可以保证输出端的电压在变化的负载或电源条件下保持不变，实现稳定的电压输出。
三端集成稳压器
CW317系列集成稳压器的组成框图
11
三、三端集成稳压器的应用
1.三端固定式集成稳压器的应用 如下图所示： 该图为三端稳压器的基本应用，C1、C2作为高频旁 路电容，抑制电路引入的高频干扰，实现频率补偿以防 止高频自激振荡。
12
固定式集成稳压器
观察负载对输出电压影响
13
2.三端可调式集成稳压器的应用 如下图所示： 图为基本应用，输出电压UO=1.2(1+R2/R1)，其中 R1不高于240欧姆。
1.2表示CW317 内部的基准电 压为1.2V
UREF=1.2V
14
3.三端集成稳压器在计算机主板中的应用
高精度基 准电源
3 调整端 2 1 3 1
10
1
2
3
2 3
CW317的符号和引线位置
下图为CW317三端可调式集成稳压器组成框图。主要 由调整管V、比较放大器A、电流源电路、带隙基准电压 源电路和偏置电路组成。其中公共端改接到输出端，无 接地端，基准电压接至比较放大器的同相端和调整端间。 当外电路接上R1、R2时， 由于IADJ(≈50uA)<<I1， I1=UREF/R1，因此输出电压：
7
MC79XX
8
功能?
二极管 作用?
9
二、三端可调式集成稳压器
三端可调式稳压器用在需要扩大输出电压调节范围 的场合，三个接线端分别为输入端、输出端、调整端。 三端可调式稳压器主要有正电压输出的CW317、 CW117、CW217系列和负电压输出的CW337、CW137、 CW237系列。
三端稳压原理
三端稳压原理一、引言稳压电源是电子设备中非常重要的一种电源，它可以保证设备的稳定工作。
三端稳压电源是其中一种常见的稳压电源，它具有输出稳定、负载能力强等优点，广泛应用于各种电子设备中。
本文将详细介绍三端稳压原理。
二、三端稳压器的基本原理1. 三端稳压器的结构三端稳压器由输入端、输出端和调整引脚组成。
其中输入端接收待调整电压，输出端提供稳定输出电压，调整引脚则用于控制输出电压。
2. 三端稳压器的工作原理当输入电压高于所需输出电压时，调整引脚会将多余的能量放出去；反之当输入电压低于所需输出电压时，调整引脚会从外部提取能量来补充内部缺失的能量。
这样就可以保证输出电路始终处于一个恒定状态。
3. 三端稳压器的分类根据不同的工作方式和特点，三端稳压器可以分为线性型和开关型两种类型。
线性型三端稳压器是最简单的稳压器之一，它通过调整输入电压和输出电阻来实现稳压。
线性型三端稳压器的优点是输出电压稳定，但效率较低。
开关型三端稳压器则采用开关模式控制输入电压和输出电阻，以实现更高效率的稳压。
开关型三端稳压器的优点是效率高，但输出波形不够平滑。
三、线性型三端稳压器原理1. 线性型三端稳压器结构线性型三端稳压器由输入电路、输出电路、反馈电路和调整引脚组成。
其中反馈电路起到了控制输出电路的作用。
2. 线性型三端稳压器工作原理当输入电压变化时，反馈回路会将变化信号放大后送到比较放大器中进行比较。
比较放大器的输出信号会控制功率晶体管的导通与否，从而调整输出电流和输出电压。
3. 线性型三端稳压器优缺点线性型三端稳压器优点是输出精度高、波形平滑；缺点是效率低、散热量大。
四、开关型三端稳压器原理1. 开关型三端稳压器结构开关型三端稳压器由输入电路、输出电路、开关电路和调整引脚组成。
其中开关电路起到了控制输入电压和输出电阻的作用。
2. 开关型三端稳压器工作原理当输入电压变化时，开关电源会将变化信号放大后送到比较放大器中进行比较。
比较放大器的输出信号会控制开关管的导通与否，从而调整输出电流和输出电压。
三端稳压7805和7905稳压原理及典型电路之欧阳学创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修| 标签：稳压电压 tj 电路输出|字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
可调三端稳压器应用电路方案
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
三端稳压器的电路应用原理
三端稳压器的电路应用原理引言三端稳压器是一种常见的电压稳定器件，广泛用于电子电路中，能够将不稳定的输入电压转化为稳定的输出电压。
本文将介绍三端稳压器的电路应用原理，并用列点的方式进行说明。
三端稳压器的基本原理1.三端稳压器由输入端、输出端和调整引脚组成。
2.输入端的电压可以是较大的不稳定电压。
3.通过内部电路的调整，输出端可以提供稳定的电压。
4.调整引脚可以用来设置输出电压的大小。
三端稳压器的工作原理1.输入电压通过输入端进入三端稳压器。
2.三端稳压器内部电路对输入电压进行滤波和调整，保证输出电压稳定。
3.输出端提供稳定的电压给外部电路。
4.调整引脚可通过改变内部电路参数来调整输出电压。
三端稳压器的应用场景1.电子设备电路中，对于对电压要求较高的元件，如集成电路、微处理器等。
2.电源管理电路中，用于提供稳定的电压给其他电路。
3.通信设备中，用于稳定信号传输。
三端稳压器的特点1.输出电压稳定，不受输入电压波动的影响。
2.输入电压的范围较大，能够适应不同的输入电压变化。
3.内部电路复杂，需要精确的设计和调整。
三端稳压器的优势1.稳定的输出电压可以有效保护电子设备和元件。
2.使用方便，只需要连接输入输出端和调整引脚即可。
3.体积小巧，适合于集成在小型电子设备中。
三端稳压器的分类1.固定输出电压稳压器：输出电压固定不可调。
2.可调输出电压稳压器：通过调整引脚可以改变输出电压。
三端稳压器的注意事项1.输入电压不要超过规定范围，否则会导致损坏。
2.在使用过程中要注意散热，防止过热损坏。
3.注意电路连接的正确性，以防止电流短路。
结论三端稳压器是一种重要的电压稳定器件，在电子电路中具有广泛的应用。
本文简要介绍了三端稳压器的电路应用原理，并列出了其工作原理、应用场景、特点、优势和注意事项。
通过学习和了解三端稳压器的原理和应用，能够更好地应用于电子设备和电路中，提供稳定的电压。
TL431的工作原理
TL431的工作原理TL431是一种经典的三端稳压器，常用于电源电路中的电压参考源、电流源和比较器等应用。
它具有稳定的输出电压、高精度、低温漂移和低动态阻抗等特点，被广泛应用于电子设备中。
TL431的工作原理是基于反馈控制的电压比较器。
它由一个可调节的参考电压源、一个误差放大器和一个输出驱动器组成。
首先，参考电压源提供了一个稳定的参考电压Vref。
这个参考电压通常为2.5V，但也可以通过外部电阻网络进行调节。
Vref与输入电压Vin进行比较，产生一个误差电压Ve。
然后，误差放大器将误差电压Ve放大，并将放大后的信号与一个内部的参考电压进行比较。
这个内部参考电压是一个固定的参考电压，通常为2.5V。
根据比较结果，误差放大器输出一个控制信号，调节输出电压Vo。
最后，输出驱动器根据控制信号，调节输出电压Vo。
输出驱动器内部包含一个可调电阻网络，通过调节电阻值，控制输出电压的大小。
TL431的工作原理基于反馈机制，通过不断比较输入电压和参考电压，调节输出电压，使得输出电压保持稳定。
当输入电压发生变化时，误差放大器会产生一个控制信号，调节输出电压，使得输出电压与参考电压之间的差异最小化。
TL431的工作原理还允许通过外部电阻网络进行调节，以满足不同的应用需求。
通过选择合适的电阻值，可以调节输出电压的范围和精度。
总结起来，TL431的工作原理是基于反馈控制的电压比较器。
它通过比较输入电压和参考电压，调节输出电压，使得输出电压保持稳定。
同时，它还具有高精度、低温漂移和低动态阻抗等优点，使其成为电子设备中常用的稳压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三端集成稳压器的工作原理
————————————————————————————————作者：————————————————————————————————日期：
三端集成稳压器的工作原理
现以具有正电压输出的78L××系列为例介绍它的工作原理。
电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。
下面对各部分电路作简单介绍。
（1）启动电路
在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。
因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。
启动电路由T1、T2、DZ1组成。
当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。
T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。
与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，
从而保证T2左边出现的纹波与噪声不致影响基准电压源。
（2）基准电压电路
基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为
式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。
在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。
同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。
（3）取样比较放大电路和调整电路
这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
T9、R9的作用说明如下：如果没有T9、R9，恒流源管T5的电流IC5=IC8+IB10，当调整管满载时IB10最大，而IC8最小；而当负载开路时IO=0，IB10也趋于零，这时IC5几乎全部流入T8，使得IC8的变化范围大，这对比较放大电路来说是不允许的，为此接入由T9、R9级成的缓冲电路。
当IO减小时，IB10减小，IC8增大，待IC8增大到 >0.6V时，则T9导通起分流作用。
这样就减轻了T8的过多负担，使IC8的变化范围缩小。
（4）保护电路
减流式保护电路
减流式保护电路由T12、R11、R15、R14和DZ3、DZ4组成，R11为检流电阻。
保护的目的主要是使调整管（主要是T11）能在安全区以内工作，特别要注意使它的功耗不超过额定值PCM。
首先考虑一种简单的情况。
假设图1中的DZ3、DZ4和R14不存在，R15两端短路。
这时，如果稳压电路工作正常，即PC<PCM并且输出电流IO在额定值以内，流过R11的电流使 =IOR11<0.6V，T12截止。
当输出电流急剧增加，例如输出端短路时，输出电流超过极限值（IO(CL)=PCM/VI=0.6V/R11）时，即当 >0.6V时，使T12管导通。
由于它的分流作用，减小了T10的基极电流，从而限制了输出电流。
这种简单限流保护电路的不足之处是只能将输出电流限制在额定值以内。
由于调整管的耗散功率PCM=ICVCE，只有既考虑通过它的
电流和它的管压降VCE值，又使PC<PCM，才能全面地进行保护。
图1中DZ3、DZ4和R14、R15所构成的支路就是为实现上述保护目的而设置的。
电路中如果（VI–IOR11–VO）>（VZ3+ VZ4），则DZ3、DZ4击穿，导致T12管发射结承受正向电压而导通。
VBE12的值为
经整理后得
显然，（VI –VO）越大，即调整管的VCE值越大，则IO越小，从而使调整管的功耗限制在允许范围内。
由于IO的减小，故上述保护称为减流式保护。
过热保护电路
电路由DZ2、T3、T14和T13组成。
在常温时，R3上的压降仅为0.4V 左右，T14、T13是截止的，对电路工作没有影响。
当某种原因（过载或环境温升）使芯片温度上升到某一极限值时，R3上的压降随DZ2的工作电压升高而升高，而T14的发射结电压VBE14下降，导致T14导通，T13也随之导通。
调整管T10的基极电流IB10被T13分流，
输出电流IO下降，从而达到过热保护的目的。
电路中R10的作用是给T10管的ICEO10和T11管的ICBO11一条分流通路，以改善温度稳定性。
值得指出的是：当出现故障时，上述几种保护电路是互相关联的。
