1.目测法。 2.结构定位法，见图9－9所示 。 图9－10所示为普通压机用固定式压注模的加料腔与上 模连接为一体的结构，加料腔采用镶拼结构，主流道做 在浇口套上，图中加料腔底部共有四个主流道。 图9－11所示为加料腔与模具的连接固定方式，有用螺 母锁紧加固合仅用台肩固定两种方式。
9.2.2 压注模专用零件结构设计
式中 A—加料腔断面积，cm3 N —专用压机辅助缸的额定压力，Ｔ； q — 成型塑料所需的挤压力,按表9-1选用。
9.2.2 压注模专用零件结构设计
当压机确定后，还应计算校核加料 腔内产生的单位挤压力是否足够。 计算校核式为：
1000Ｎ/A=P′≥ｑ 式中 Ｎ－压机额定压力，Ｔ；
P′－实际单位挤压力，Ｋｇ／ cm3
ｑ—不同塑料所需单位挤压力， 参见表9-1
9.2.2 压注模专用零件结构设计
2)加料腔的高度 H=V/A+(0.8 ～ 1.5cm)
(9-5) 式中 H－加料腔高度
V－塑件及浇注系统，以及残余 废料为松散原料时的总体积；
A－加料腔的端面积
9.2.2 压注模专用零件结构设计
2.柱塞
普通压机用压注模柱塞的结构形式如图9－12所示， 图c的柱塞用于移动式模具，外形为头部倒角的简单圆 柱形，图a、b、d的柱塞带有底板，以便固定在压机 上。柱塞与底板之间可做成组合式或整体式。图d的柱 塞上开设有环形槽，塑料溢入充满并固化在槽里，起 到了活塞环的作用，它将阻止塑料从间隙中较多地溢 出。图a、d柱塞端面开设有些楔形沟槽，图9－13清
9.2 压注模
9.2.1 压注模的类型 9.2.2 压注模专用零件结构设计
9.2.1 压注模的类型
（一）普通压机用压注模
1.移动式压铸模(见图9-4)
9.2.2 压注模专用零件结构设计
式中 A—加料腔断面积，cm3 N —专用压机辅助缸的额定压力，Ｔ； q — 成型塑料所需的挤压力,按表9-1选用。
9.2.2 压注模专用零件结构设计
当压机确定后，还应计算校核加料 腔内产生的单位挤压力是否足够。 计算校核式为：
1000Ｎ/A=P′≥ｑ 式中 Ｎ－压机额定压力，Ｔ；
P′－实际单位挤压力，Ｋｇ／ cm3
ｑ—不同塑料所需单位挤压力， 参见表9-1
9.2.2 压注模专用零件结构设计
2)加料腔的高度 H=V/A+(0.8 ～ 1.5cm)
(9-5) 式中 H－加料腔高度
V－塑件及浇注系统，以及残余 废料为松散原料时的总体积；
A－加料腔的端面积
9.2.2 压注模专用零件结构设计
2.柱塞
普通压机用压注模柱塞的结构形式如图9－12所示， 图c的柱塞用于移动式模具，外形为头部倒角的简单圆 柱形，图a、b、d的柱塞带有底板，以便固定在压机 上。柱塞与底板之间可做成组合式或整体式。图d的柱 塞上开设有环形槽，塑料溢入充满并固化在槽里，起 到了活塞环的作用，它将阻止塑料从间隙中较多地溢 出。图a、d柱塞端面开设有些楔形沟槽，图9－13清
9.2 压注模
9.2.1 压注模的类型 9.2.2 压注模专用零件结构设计
9.2.1 压注模的类型
（一）普通压机用压注模
1.移动式压铸模(见图9-4)
瓶盖注塑模具设计.ppt
瓶盖注塑模具设计1. 引言注塑模具是一种用于制造塑料制品的工具，常用于生产各种类型的瓶盖。
瓶盖注塑模具设计的目标是实现高效、精确和可靠的生产过程，以满足市场的需求。
本文档将介绍瓶盖注塑模具设计的关键要素，包括模具的结构、选材、制造工艺和检验方法等。
2. 模具设计要素在进行瓶盖注塑模具设计之前，需要考虑以下几个要素：2.1 瓶盖形状和尺寸瓶盖的形状和尺寸将直接影响到模具的设计。
设计师需要根据瓶盖的要求确定模具的尺寸和形状，包括瓶盖的直径、高度、壁厚等。
2.2 模具结构模具的结构决定了瓶盖的成型过程和质量。
常见的模具结构包括单腔模具、多腔模具和家模具等。
不同的模具结构会影响到注塑工艺和成本。
2.3 材料选用模具的选材是瓶盖注塑模具设计的重要环节。
常用的模具材料包括优质钢材和合金钢等。
合理选择材料能够提高模具的硬度、耐磨性和使用寿命。
2.4 模具制造工艺模具制造工艺决定了模具的精度和寿命。
常见的模具制造工艺包括加工中心加工、电火花加工和线切割等。
合理选择工艺可以提高模具的制造效率和质量。
2.5 模具调试和调整模具调试和调整是确保瓶盖注塑模具正常运行的关键环节。
设计师需要根据生产工艺和成型效果进行模具调试和调整，以提高模具的稳定性和生产效率。
3. 模具制造过程瓶盖注塑模具的制造过程主要包括以下几个步骤：3.1 模具设计在模具设计阶段，设计师需要根据瓶盖的要求和生产工艺，绘制出模具的结构设计图，确定模具的尺寸、形状和材料。
3.2 模具加工模具加工是将设计好的模具结构图转化为实际模具的过程。
常见的模具加工方法包括数控机床加工、车床加工和磨床加工等。
通过精密加工，可以保证模具的精度和质量。
3.3 模具装调模具装调是将制造好的模具安装到注塑机上，并进行调试和校准的过程。
在这个过程中，操作人员需要调整模具的位置、温度和注塑参数，以确保模具的正常运行和瓶盖的质量。
3.4 模具测试模具测试是对制造好的模具进行性能测试的过程。
注塑工艺与模具设计PPT课件
不良样品
现场问题
气泡
缺料
开口
批锋
流纹
压伤零件
不良样品
现场问题
杂色
缩水
冲胶
压线
外露
变形
现场问题
缩水、缩痕 是指产品外表产生凹陷的现象，由塑胶体积收缩产生，常见于局部肉厚
区域； 解决缩水缩痕问题首先要降低模具温度，使模具温度保持恒温状态，调
整射出与冷却时间，加大保压压力。
现场问题
缩孔、气泡 • 产品局部肉厚处在冷却过程中由于体积收缩所产生
现场问题
银丝、银条 产品外表附近，沿塑料流动方向呈现的银白色条纹。银丝的产生一般是
塑胶中的水份或挥发物或附着模具外表的水份等气化所致，注塑机螺 杆卷入空气有时也会产生银条。需要缩短松退时间，适当加大背压排 出螺杆内多余空气。
现场问题
破裂，龟裂，翘曲变形，尺寸偏差 产品外表裂痕严重而明显者为破裂；产品外表呈毛发状裂纹，产品锋利
角处常呈现此现象谓之龟裂。决绝方法有减缓流动速度，加大浇口， 防止外应力。 变形可分成翘曲与扭曲两种现象，平行边变形称为翘曲，对角线方向的 变形称为扭曲。 产品尺寸取决于塑料型号，包括添加成份，模具收缩指数，成型条件。
现场问题
外表光泽不良、喷嘴流料、喷嘴堵塞 产品外表失去材料本来的光泽，形成乳白色层膜
操作与保养 费用40% 初期费用20%
模具使用费用
注塑模具经济学
模具设计
定模、动模尺寸 模具尺寸根据机台大小与产品大小来决定的。且要防止因
高压力而导致损坏，防止将模具做的过大带来不必要的 浪费； 利用材料力学的计算公式，进行理论计算后求的该厚度的 推荐值。 定模尺寸： h:定模侧厚壁〔mm〕 p：定模内压强〔kgf/cm2〕I:定模 内侧长度〔mm) a:定模内压强p承受部位侧壁的高度〔 mm〕 b：定模高度〔mm〕 E：纵向弹性模量〔杨氏模 量〕〔 kgf/cm2〕 σmax：最大容许绕度〔mm〕

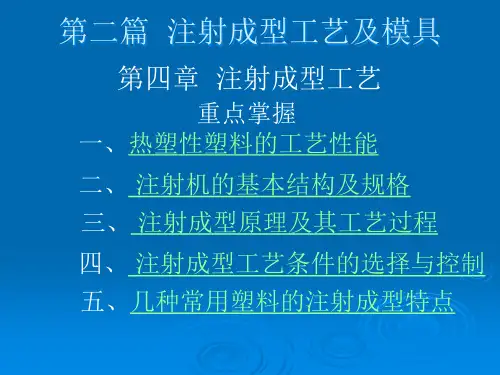

注塑成型工艺(PPT128页)
采用对空注射清洗螺杆式机筒时，应注意下列事项。
①欲换料的成型温度高于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换料的最低成型温度，然后 加入欲换料或其回头料，并连续对空注射，直到全部残料 除尽止。
②欲换料的成型温度低于机筒内残料的成型温度时， 应将机筒和喷嘴温度升高到欲换最高成型温度，切断电源， 加入欲换料的回头料后，连续对空注射，直到全部残料除 尽止。
注射成型原理 图4-6 。
生产工艺 过程图 4—7。
一、生产前的准备工作 l.原料预处理 (1)分析检验成型物料的质量
根据注射成型对物料的工艺特性要求，检验物料的含 水量、外观色泽、颗粒情况、有无杂质并测试其热稳定性、 流动性和收缩率等指标。如果检测中出现问题，应及时解 决。对于粉状物料，在注射成型前，经常还需要将其配制 成粒料，因此其检验工作应放在配料后进行-
2.清洗料筒
生产中如遇下列情况均 应对注射机的料筒进行清洗： 改变塑料品种、更换物料、 调换颜色，或发现成型过程 中出现了热分解或降解反应。
清洗方法：①柱塞式机筒存料量大，须将机筒拆卸清 洗。②螺杆式机筒，可采用对空注射法清洗。③最近研制 成功了一种机筒清洗剂，是一种粒状无色高分子热弹性材 料，100℃时具有橡胶特性，但不熔融或粘结，将它通过 机筒，可以像软塞一样把机筒内的残料带出，这种清洗剂 主要适用于成型温度在180～280℃内的各种塑性塑料以 及中小型注射机。
(2)着色 作用：往塑料成型物料中添加一种称为色料或着色剂
的物质，借助这种物质改变塑料原有的颜色或赋予塑料特 殊光学性能。
着色剂按其在塑料中的分散能力分为：染料和颜料两 大类。
染料：具有着色力强、色彩鲜艳和色谱齐全的特点， 但由于对热、光和化学药品的稳定性比较差，在塑料中 较少应用；当塑料成型温度不高又希望制品透明时，可 采用耐热性较好的蒽醌类和偶氮类染料。

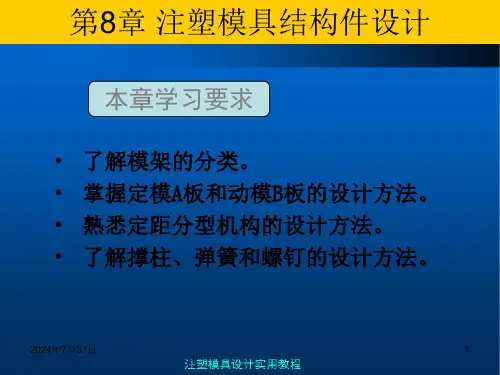

注塑模具实用教程第8章注塑模结构件设计ppt课件
8.2.3 定模A板和动模B板的设计
定模A板和动模B板的尺寸取决于内模镶件的外形尺寸，而内模 镶件的外形尺寸又取决于塑件的尺寸、结构特点和数量，内模镶 件设计详见第7章《注塑模具成型零件设计》。
从经济学的角度来看，在满足刚度和强度要求的前提下，模具 的结构尺寸越小越好。
确定定模A板和动模B板的尺寸常用计算法和经验法二种，在实 际工作过程中常用经验法。
2024年7月31日
20
第8章 注塑模具结构件设计
1.计算方法（相关公式见书） 2.经验确定法
模架长宽尺寸E和取决于内模镶件的长宽尺寸A和B，即A、B 板的开框尺寸。
2024年7月31日
21
第8章 注塑模具结构件设计
（1）A、B板的宽度尺寸确定。 一般来说在没有侧向抽芯
的模具中，模板开框尺寸A应大致等于模架推件固定板宽度尺寸C， 在标准模架中，尺寸C和E是一一对应的，所以知道尺寸A就可以 在标准模架手册中找到模架宽度尺寸E。
2024年7月31日
2
第8章 注塑模具结构件设计
8.1 概述
8.1.1 本章主要内容
• ① 模架的规格型号； • ② 动模板和定模板的设计； • ④ 方铁什么情况下要加高； • ⑤ 定距分型结构的设计； • ⑥ 撑柱的设计； • ⑦ 复位弹簧设计； • ⑧ 定位圈的设计； • ⑨ 紧固螺钉的设计。
2024年7月31日
29
第8章 注塑模具结构件设计
注意：① 表中的“A×B”和“框深a”均指动模板开框的长、 宽和深； ② 动模B板高度B等于开框深度a加钢厚Ha，向上取标准值 （公制一般为10的倍数）； ③ 如果动模有侧抽芯，有滑块槽，或因推杆太多而无法加撑 柱时，须在表中数据的基础上再加5～10mm； ④动模板高度尽量取大些，以增加模具的强度和刚度。 动、定模板的长、宽和高度尺寸都已标准化，设计时尽量取 标准值，避免采用非标模架。
定模A板和动模B板的尺寸取决于内模镶件的外形尺寸，而内模 镶件的外形尺寸又取决于塑件的尺寸、结构特点和数量，内模镶 件设计详见第7章《注塑模具成型零件设计》。
从经济学的角度来看，在满足刚度和强度要求的前提下，模具 的结构尺寸越小越好。
确定定模A板和动模B板的尺寸常用计算法和经验法二种，在实 际工作过程中常用经验法。
2024年7月31日
20
第8章 注塑模具结构件设计
1.计算方法（相关公式见书） 2.经验确定法
模架长宽尺寸E和取决于内模镶件的长宽尺寸A和B，即A、B 板的开框尺寸。
2024年7月31日
21
第8章 注塑模具结构件设计
（1）A、B板的宽度尺寸确定。 一般来说在没有侧向抽芯
的模具中，模板开框尺寸A应大致等于模架推件固定板宽度尺寸C， 在标准模架中，尺寸C和E是一一对应的，所以知道尺寸A就可以 在标准模架手册中找到模架宽度尺寸E。
2024年7月31日
2
第8章 注塑模具结构件设计
8.1 概述
8.1.1 本章主要内容
• ① 模架的规格型号； • ② 动模板和定模板的设计； • ④ 方铁什么情况下要加高； • ⑤ 定距分型结构的设计； • ⑥ 撑柱的设计； • ⑦ 复位弹簧设计； • ⑧ 定位圈的设计； • ⑨ 紧固螺钉的设计。
2024年7月31日
29
第8章 注塑模具结构件设计
注意：① 表中的“A×B”和“框深a”均指动模板开框的长、 宽和深； ② 动模B板高度B等于开框深度a加钢厚Ha，向上取标准值 （公制一般为10的倍数）； ③ 如果动模有侧抽芯，有滑块槽，或因推杆太多而无法加撑 柱时，须在表中数据的基础上再加5～10mm； ④动模板高度尽量取大些，以增加模具的强度和刚度。 动、定模板的长、宽和高度尺寸都已标准化，设计时尽量取 标准值，避免采用非标模架。
第三章 塑料注射模具设计-1
H为模具的闭合高度
3、具有侧向抽芯时的最大开模行程校核
Hc
H1
H2
第四节
浇注系统设计
1)将来自注射机喷嘴的塑料熔体均匀而
平稳地输送到型腔，同时使型腔内的气 体能及时顺利排出。输送流体
作用
2)在塑料熔体填充及疑固的过程中，将 注射压力有效地传递到型腔的各个部位， 以获得形状完整、内外在质量优良的塑 料制件。传递压力
分类
普通流道浇注系统
无流道浇注系统
主流道 组成 分流道 浇口 冷料穴
浇注系统的 设计原则
布局
尽可能采用平衡式布置 型腔布置和浇口开设部位尽 可能对称，防偏产生溢料 尽可能紧凑，减小模具尺寸
热量及压力损失要小：浇注系统的流程尽可能短，尺寸尽可能大。减少折弯、提 高光洁度; 浇注系统应按型腔布局设计，尽量与模具中心线对齐; 制品投影面较大时，应避免在模具单面开设浇口，否则会造成注射时受力不均;
(3)塑化能力
注塑机的塑化能力是影响模腔数目的另一个重要因素。将射出机 的塑化能力（P）除以每分钟估计的射出次数 (X)和塑件重量 (W)， 即可计算出模腔数目。 模腔数目 = P / ( X × W) 模腔数目 = (K*M*T/3600- m浇)/ mi
M是注塑机的公称塑化量(g/h);T是注射成型周期(s)
课本中的模具
（5）组合活动镶块 & & &
四、其他模具 （1）定模设有推出机构的模具；
（2）弹簧分型拉杆定距式双分 型面模具；￥ （3）带自动脱螺纹机构的模具； 螺纹脱模机构动画.swf
定模设有推出机构
（4）带双向推出机构的模具；
（5）其它
带自动卸螺纹机构
马达固定板 感应开关 水路接头 垃圾钉 滑块镶针 滑块镶针 波 滑 珠 块 未 未 未
3、具有侧向抽芯时的最大开模行程校核
Hc
H1
H2
第四节
浇注系统设计
1)将来自注射机喷嘴的塑料熔体均匀而
平稳地输送到型腔，同时使型腔内的气 体能及时顺利排出。输送流体
作用
2)在塑料熔体填充及疑固的过程中，将 注射压力有效地传递到型腔的各个部位， 以获得形状完整、内外在质量优良的塑 料制件。传递压力
分类
普通流道浇注系统
无流道浇注系统
主流道 组成 分流道 浇口 冷料穴
浇注系统的 设计原则
布局
尽可能采用平衡式布置 型腔布置和浇口开设部位尽 可能对称，防偏产生溢料 尽可能紧凑，减小模具尺寸
热量及压力损失要小：浇注系统的流程尽可能短，尺寸尽可能大。减少折弯、提 高光洁度; 浇注系统应按型腔布局设计，尽量与模具中心线对齐; 制品投影面较大时，应避免在模具单面开设浇口，否则会造成注射时受力不均;
(3)塑化能力
注塑机的塑化能力是影响模腔数目的另一个重要因素。将射出机 的塑化能力（P）除以每分钟估计的射出次数 (X)和塑件重量 (W)， 即可计算出模腔数目。 模腔数目 = P / ( X × W) 模腔数目 = (K*M*T/3600- m浇)/ mi
M是注塑机的公称塑化量(g/h);T是注射成型周期(s)
课本中的模具
（5）组合活动镶块 & & &
四、其他模具 （1）定模设有推出机构的模具；
（2）弹簧分型拉杆定距式双分 型面模具；￥ （3）带自动脱螺纹机构的模具； 螺纹脱模机构动画.swf
定模设有推出机构
（4）带双向推出机构的模具；
（5）其它
带自动卸螺纹机构
马达固定板 感应开关 水路接头 垃圾钉 滑块镶针 滑块镶针 波 滑 珠 块 未 未 未
注塑模具UG模架设计具体步骤2
注塑模具UG模架设计具体步骤2
PPT文档演模板
注塑模具UG模架设计具体步骤2
PPT文档演模板
注塑模具UG模架设计具体步骤2
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/24
注塑模具UG模架设计具体步骤2
PPT文档演模板
注塑模具UG模架设计具体步骤2
1 Injection（浇注系统标准件）
标准件库中多家世界著名厂商提供了模具 系列标准件，在浇注系统标准件里就包括 有定位环和浇口套。 1) 定位环 2) 浇口套
PPT文档演模板
注塑模具UG模架设计具体步骤2
PPT文档演模板
注塑模具UG模架设计具体步骤2
MW模架库管理
UG MW专家模架库中提 供了面向中国地区用户 使用的龙记模架，英文 缩写LKM。 在“注塑模向导”工具 条上单击“模架”按钮 ，程序弹出“模架管理 ”对话框，如图所示。
PPT文档演模板
注塑模具UG模架设计具体步骤2
MW模式下的模架加载
在MW模式下，模架的加载变得很简便，初始化后的模 型设置了模具坐标系，模架则以模具坐标系为参照 基准来进行加载、装配。同样以一个实例例来说明 初始化项目的模架加载过程。操作步骤如下：
•定位 环 •工字板（前盖板） •A板（前模板） •B板（后模板）
•方铁（模脚） •面针板/底针 •板（顶针板/顶针盖板）
•底板/后盖板
PPT文档演模板
注塑模具UG模架设计具体步骤2
•工子板（前盖板） •水口板
•A板（前模板） •B板（后模板）
•方铁（模脚） •顶针板/顶针盖板
•底板（后盖板）
PPT文档演模板
注塑成型及模具的基础知识课件
NEC Confidential
双色模
▐ 双色模的优点：
双色模可以成型不只两种不同的塑料，可以为多色。 双色成型产品比组装件更美观，没有装配间隙。
▐ 双色模的缺点：
双色成型需要专门的成型机。 双色模需要更高的模具加工、定位精度。 双色模需要更高的模具安装精度，以及更精准的成型工艺。
NEC Confidential
非金属材料模分为：塑料成型模（挤塑，吹塑，注塑，压塑，气辅，真 空吸塑等），橡胶模，玻璃模，陶瓷模，粉末冶金模(聚四氟乙烯)等NEC Confi Nhomakorabeaential
注塑模具基础知识
▐ 模具的分类 ▐ 注塑原理介绍 ▐ 注塑模具介绍 ▐ 常见注塑模具类型 ▐ 模具加工工艺 ▐ 模具修改方式
NEC Confidential
品密度低，不溢料式需要精确计算用料，成型密度高。 半溢料式需要大致计量，一开始溢料，到一定阶段时 不再溢料，产品密度较好把握。
NEC Confidential
模压成型
▐ 模压成型的优点：
生产效率高，便于实现专业化和自动化生产； 产品尺寸精度高，重复性好； 表面光洁，无需二次修饰； 能一次成型结构复杂的制品； 因为批量生产，价格相对低廉。
NEC Confidential
注塑模具介绍－其他辅助系统
▐ 挡尘板：顶出板的运动，需要一定的空间，在模具上这部分是开放 的，很容易掉进其他东西，如扳手，料头等，加工模具卡死。这时 在模具的上表面安装一块板遮挡一下，就是挡尘板
NEC Confidential
注塑模具介绍－其他辅助系统
▐ 计数器：显示模具完成多少次开合模
▐ 气路：嵌件模中，嵌件在模具中的固定有时需要真空吸附，此时模 具上需要开设气路，必要是使用吸盘。
双色模
▐ 双色模的优点：
双色模可以成型不只两种不同的塑料，可以为多色。 双色成型产品比组装件更美观，没有装配间隙。
▐ 双色模的缺点：
双色成型需要专门的成型机。 双色模需要更高的模具加工、定位精度。 双色模需要更高的模具安装精度，以及更精准的成型工艺。
NEC Confidential
非金属材料模分为：塑料成型模（挤塑，吹塑，注塑，压塑，气辅，真 空吸塑等），橡胶模，玻璃模，陶瓷模，粉末冶金模(聚四氟乙烯)等NEC Confi Nhomakorabeaential
注塑模具基础知识
▐ 模具的分类 ▐ 注塑原理介绍 ▐ 注塑模具介绍 ▐ 常见注塑模具类型 ▐ 模具加工工艺 ▐ 模具修改方式
NEC Confidential
品密度低，不溢料式需要精确计算用料，成型密度高。 半溢料式需要大致计量，一开始溢料，到一定阶段时 不再溢料，产品密度较好把握。
NEC Confidential
模压成型
▐ 模压成型的优点：
生产效率高，便于实现专业化和自动化生产； 产品尺寸精度高，重复性好； 表面光洁，无需二次修饰； 能一次成型结构复杂的制品； 因为批量生产，价格相对低廉。
NEC Confidential
注塑模具介绍－其他辅助系统
▐ 挡尘板：顶出板的运动，需要一定的空间，在模具上这部分是开放 的，很容易掉进其他东西，如扳手，料头等，加工模具卡死。这时 在模具的上表面安装一块板遮挡一下，就是挡尘板
NEC Confidential
注塑模具介绍－其他辅助系统
▐ 计数器：显示模具完成多少次开合模
▐ 气路：嵌件模中，嵌件在模具中的固定有时需要真空吸附，此时模 具上需要开设气路，必要是使用吸盘。
《注塑专业技术》课件
精加工
对模具进行精细加工，确保模具达到设计 图纸要求的精度和表面质量。
热处理
根据模具材料和设计要求，对模具进行热 处理以提高其机械性能。
05
注塑制品的质量控制
注塑制品的质量标准
尺寸精度
注塑制品的尺寸、形状应符合设计要求，误差应 在允许范围内。
外观质量
注塑制品表面应光滑、无气泡、无杂质、无裂纹 等缺陷，色泽均匀。
温度调节系统
控制模具温度，确保 塑料在模具内保持适 当的成型温度。
注塑模具的设计要点
制品分析
对塑料制品的结构和工艺要求进行分 析，确定模具的基本结构和参数。
02
材料选择
根据模具的使用要求和加工工艺，选 择合适的模具材料。
01
03
精度设计
根据制品的精度要求，确定模具的制 造精度和装配精度。
脱模机构设计
加强员工培训，提高操作人员 的技能水平和质量意识。
06
注塑技术的发展趋势与展 望
新型注塑技术的研发与应用
微注塑技术
通过减小模具尺寸，实现小型化、精密化的 塑料制品生产。
热注塑技术
利用高温高压条件，实现高分子链的充分伸 展，提高制品的力学性能。
气体辅助注塑技术
利用气体在塑料成型过程中的作用，改善制 品的结构和性能。
注塑模具的设计与制造
注塑模具的结构组成
浇注系统
负责将融化的塑料注 入模具型腔，通常包 括主流道、分流道、 浇口和冷料井等部分 。
成型零件
包括型芯、型腔、嵌 件等，用于成型塑料 制品的外部和内部结 构。
导向系统
确保模具各部分按照 正确的方向进行运动 ，保证模具的正常运 行。
顶出系统
在塑料制品成型后， 将制品从模具中顶出 的系统，通常由顶杆 、顶板、回程杆等组 成。
注塑模具设计方法与技巧
12
模具公差的设计
- 注塑件精度低于金属件，需按标准选择适当的公差要求。- 参考GB/T14486-93《工程塑料模塑塑料件尺寸公差》。
13
综合考虑产品外观、性能和工艺
- 有时牺牲部分工艺性，可得到更好的外观或性能。- 结构设计无法避免注塑缺陷时，尽可能让缺陷发生在隐蔽部位。
注塑模具设计方法与技巧
序号
设计方法与技巧
说明与注意事项
1
确定开模方向和分型线
- 确保开模方向能减少抽芯滑块机构，消除分型线对外观的影响。- 分型线应选择在产品脱模方向的最大投影边处，避免倒扣。
2
设计合理的脱模斜度
- 光滑表面的脱模斜度应≥0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。- 深腔结构产品设计时外表面斜度尽量大于内表面斜度。
9
嵌件的设计
- 镶入嵌件可增加局部强度、硬度等，但会增加成本。- 嵌件应设计止转和防拔出结构，周围塑料适当加厚。
10
标识的设计
- 标识一般设置在产品内表面较平坦处，采用凸起形式。- 选择法向与开模方向一致的面处设置标识，避免拉伤。
11
浇口的设计
- 浇口是连接分流道与型腔的关键部分，类型包括点浇口、侧浇口等。- 浇口的形状、数量、尺寸和位置对塑件质量影响大。
6
孔的设计
- 孔的形状应尽量简单，一般取圆形。- 孔的轴向和开模方向一致，避免抽芯。- 长径比大于2的孔应设置脱模斜度。
7
抽芯滑块机构的设计
- 当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。- 利用型腔型芯碰穿等方法实现脱模。
8
铰链的设计
- 利用PP料的韧性，可将铰链设计成和产品一体。- 铰链的薄膜尺寸应小于0.5mm，且保持均匀。
模具公差的设计
- 注塑件精度低于金属件，需按标准选择适当的公差要求。- 参考GB/T14486-93《工程塑料模塑塑料件尺寸公差》。
13
综合考虑产品外观、性能和工艺
- 有时牺牲部分工艺性，可得到更好的外观或性能。- 结构设计无法避免注塑缺陷时，尽可能让缺陷发生在隐蔽部位。
注塑模具设计方法与技巧
序号
设计方法与技巧
说明与注意事项
1
确定开模方向和分型线
- 确保开模方向能减少抽芯滑块机构，消除分型线对外观的影响。- 分型线应选择在产品脱模方向的最大投影边处，避免倒扣。
2
设计合理的脱模斜度
- 光滑表面的脱模斜度应≥0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。- 深腔结构产品设计时外表面斜度尽量大于内表面斜度。
9
嵌件的设计
- 镶入嵌件可增加局部强度、硬度等，但会增加成本。- 嵌件应设计止转和防拔出结构，周围塑料适当加厚。
10
标识的设计
- 标识一般设置在产品内表面较平坦处，采用凸起形式。- 选择法向与开模方向一致的面处设置标识，避免拉伤。
11
浇口的设计
- 浇口是连接分流道与型腔的关键部分，类型包括点浇口、侧浇口等。- 浇口的形状、数量、尺寸和位置对塑件质量影响大。
6
孔的设计
- 孔的形状应尽量简单，一般取圆形。- 孔的轴向和开模方向一致，避免抽芯。- 长径比大于2的孔应设置脱模斜度。
7
抽芯滑块机构的设计
- 当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。- 利用型腔型芯碰穿等方法实现脱模。
8
铰链的设计
- 利用PP料的韧性，可将铰链设计成和产品一体。- 铰链的薄膜尺寸应小于0.5mm，且保持均匀。
注射模具结构综合介绍(ppt 71页)PPT学习课件
顶块顶出
胶位较高，难下顶针。,如：分体面框
推板顶出
筒形件、盒形件、瓶盖等
模具型腔中的空气如 何排出？
排气系统
排气系统 作用
排气槽排气 排气钢排气 配合间隙排气
…….
保证塑料熔体在填充过 程中型腔中的气体能完 全顺利排出。
排气系统对确保制品成型质量起着至关重要的作用。 A、利用排气槽，排气槽一般设在型腔最后被充满的部位，排气槽的深度因塑料不同而异，基本 上是以塑料不产生飞边的所允许的最大间隙来确定，如ABS 0.04以下,泥龙0.02mm以下,赛钢 0.02以下。 B、利用型芯镶件推杆等的配合间隙或专用排气塞排气； C、有时为了防止制品在顶出时造成真空变形，必设气销； D、有时为了防止制品与模具的真空吸附，而设计防真空吸附元件。
浇注系统（流道系统）
冷流道系统
如何把塑料填充 到成型零件组成 的型腔中？
流道 系统
作用
使塑料熔体平稳且有序地填充到型腔中， 并在填充和凝固过程中把压力充分传递 到各部位，以获得组织紧密、外观清晰 的塑料件。
热流道系统
浇口套
塑料模具的浇注系统
主流道（直浇道）
浇口
分流道
定位圈 浇口套
水口刮板
常用浇口方式
排气槽
排气槽
排气不良会产生烧黑、注不满等
在注塑过程中，动定 模不断开合，如何保 证动定模相对位置精 确？（保证产品分型 线不错位）
导向定位零件
导向定位 零件 作用
保证动定模合模时位置 的精确性。
导柱、导套 辅助定位器 …….
导柱
定位辅助器
中托司（针板导柱）
导向不精确，会导致产品 分型线错位、擦穿位批锋。 严重时会会导致模具卡死、
模具设计ppt课件
四、参考文献
.
一、塑料的简介
塑 料 的 主 要 成 分 是 由 树 脂 组 成 ，加 入 若 干 的 助 剂 以 便 产 品 的 成 型 以 及 使 用 。塑 料 具 有 密 度 相 对 较 低 、 成 型 加 工 性 较 好 、化 学 稳 定 性 好 、绝 缘 性 能 良 好 、价 格 便 宜 、耐 磨 性 能 良 好 等 。但 是 同时 也 存 在 缺 点 ，例 如 ： 强 度 不 高 、耐 热 性 差 、刚 度 较 低 、散 热 性较 差 、不 易 自 行 分 解 。当 今 社 会 ，塑 料 可 以 代 替 很 多 金 属 材 料 ，无 机 材 料 以 及 木 材 等 。塑 料 成 为 了 国 民 日 常 工 作 以 及 生 活 中的必需品。
.
1.1注塑成型
塑料件的成型方法有多种多 样 ，其 中 主 要 的 有 以 下 几 种 ：
注射成型 挤出成型 压缩成型 吹塑成型
.
二、塑件分析
.
2.1塑件材料
ABS 材 料 通 常 是 指 的 一 种 半 结 晶 体 材 料 。 基 本 特 性 有 以下几点：
①良 好 的 抗 腐 蚀 性 、较 好 的 加 工 性 和 染 色 性以 及 良好的综合力学 能力。
②因为乙烯含量
的 增 多 ，ABS 材 料 强 度 的增 加 。
它的维卡软化的
温 度 为 150℃ 。 因 为结晶度比较高，
所 以 ABS 材 料 表 面的刚度以及抗
划痕性能较好。
③ABS 材 料 不 会 环境应力的原因 而 开 裂 。想 要 改 善 ABS 材 料 的 性 能 ，一般 情 况 下 都需要通过加入 添加剂的方法实 现 ，主 要 加 入 的 材料有玻璃纤维、 热塑橡
.
.
一、塑料的简介
塑 料 的 主 要 成 分 是 由 树 脂 组 成 ，加 入 若 干 的 助 剂 以 便 产 品 的 成 型 以 及 使 用 。塑 料 具 有 密 度 相 对 较 低 、 成 型 加 工 性 较 好 、化 学 稳 定 性 好 、绝 缘 性 能 良 好 、价 格 便 宜 、耐 磨 性 能 良 好 等 。但 是 同时 也 存 在 缺 点 ，例 如 ： 强 度 不 高 、耐 热 性 差 、刚 度 较 低 、散 热 性较 差 、不 易 自 行 分 解 。当 今 社 会 ，塑 料 可 以 代 替 很 多 金 属 材 料 ，无 机 材 料 以 及 木 材 等 。塑 料 成 为 了 国 民 日 常 工 作 以 及 生 活 中的必需品。
.
1.1注塑成型
塑料件的成型方法有多种多 样 ，其 中 主 要 的 有 以 下 几 种 ：
注射成型 挤出成型 压缩成型 吹塑成型
.
二、塑件分析
.
2.1塑件材料
ABS 材 料 通 常 是 指 的 一 种 半 结 晶 体 材 料 。 基 本 特 性 有 以下几点：
①良 好 的 抗 腐 蚀 性 、较 好 的 加 工 性 和 染 色 性以 及 良好的综合力学 能力。
②因为乙烯含量
的 增 多 ，ABS 材 料 强 度 的增 加 。
它的维卡软化的
温 度 为 150℃ 。 因 为结晶度比较高，
所 以 ABS 材 料 表 面的刚度以及抗
划痕性能较好。
③ABS 材 料 不 会 环境应力的原因 而 开 裂 。想 要 改 善 ABS 材 料 的 性 能 ，一般 情 况 下 都需要通过加入 添加剂的方法实 现 ，主 要 加 入 的 材料有玻璃纤维、 热塑橡
.
注塑成型工艺参数(PPT50张)
成形品末端压力（d ） 流道压力（c） 喷嘴压力 注射力 （b ） 84 105 平均 内压 140
200
注射压力/MPa
100
28
注射压力（a）
d
c
模具内
b
a
料筒内
图a 注射压力和模具内压力
注射压力与锁模力的关系
模腔内的平均压力一定要小于最小锁模力. 锁模力可以通过锁模高压来体现,但不等同 于它. 锁模力是在注射压力作用于模腔时,所保持 的恒定作用力.而高压是瞬间作用力.
注射压力与熔体温度,模具温度的关 系
熔体及模具温度的高低将影响:注射压力,制品的表 面质量,成品的收缩/变形,成型周期,内应力等. 在特定材料的成型温度范围内,熔体温度每增加 10℃,将导致熔体粘度降低而引起注射压力约降低 10% 过分地升高料筒温度,则会使塑料降解,影响制品的 表面质量和强度.据经验证明,料筒温度每升高1℃, 注射压力往往下降1.5Ma左右.
料筒温度
常用材料的加工温度的范围
如何检测熔体的实际温度 如何进行料筒温度的设定 熔体温度与注射压力的关系
常用材料的加工温度的范围
熔料温度:是注塑成型 中的一个重要条件,同 时是影响注射压力的 重要因素. 目前公司材料成型温 度:
成型温 度 220-250 200-240 180-210 240-280 250-310 230-260 240-280 190-230 260-300 320-350 220-260 290-350 成型温 度 160-200 230-260 180-220 150-190 140-180 180-240 150-220 220-270 180-210 180-230 160-220
注塑模具开发流程及加工工艺课件
六、改模及修模
模具在试模后，根据试模的情况做出相应的更改，另外在工程师确认胶件后，胶件的结构也要做 相应的更改。由于模具已经制作完成，故所有的更改都比较麻烦，甚至有时比重做更困难，必须根据具 体情况，找到最好的更改办法。对于结构设计来说，结构的更改必须尽量了解模具情况，是否碰运水、 顶针，怎样更改最容易等，可在结合相关信息的情况下再作出相关的改模，必要时可咨询模具组同事。 冷却系统的加工： 冷却系统的加工(钻运水)，产品一般要求前模运水在发第一次改模资料时需加工，后模运水在发第二次 改模资料后需加工，但对于运水开启与否对生产影响较大的情况，如PC料的生产（需打热油成型情况）， 尽量在第一次试模前开启。 故结构设计图纸阶段考虑好各种情况，尽量减少改模的工作量，使得运水的开启能正常运行，生产尺寸 尽快确定。 产品结构的改模： 加筋条，加柱子，结构大改重做镶件。 原生筋条加减胶，柱子移位，螺丝柱加大减小，高度加高降低，批锋修整等等。
工淬火件
能保证圆度和同 心度要求
三(四)抓盘,法 兰盘,同心顶
铣床,钻孔
磨床,CNC
车床
0.02
铣床
0.05
0.01 0.02
车圆镶件,形状不规则有 曲面的工件,加工外圆和
内孔
直径200以下的圆形工 件,小于直径8的工件也
难加工
能保证圆度和同 心度,高精度要求
三抓盘,同心顶
车床
下料开粗,铣正方料,锣基 准角,倒R,管位开粗
工序 工序代号
A1
CE01
A2
CE02
A3
XI01
A4
MO01
四、加工工序表
工序名 普通车 数控车
铣
所用设备 普通车床 数控车床 台式铣床
部门
模具在试模后，根据试模的情况做出相应的更改，另外在工程师确认胶件后，胶件的结构也要做 相应的更改。由于模具已经制作完成，故所有的更改都比较麻烦，甚至有时比重做更困难，必须根据具 体情况，找到最好的更改办法。对于结构设计来说，结构的更改必须尽量了解模具情况，是否碰运水、 顶针，怎样更改最容易等，可在结合相关信息的情况下再作出相关的改模，必要时可咨询模具组同事。 冷却系统的加工： 冷却系统的加工(钻运水)，产品一般要求前模运水在发第一次改模资料时需加工，后模运水在发第二次 改模资料后需加工，但对于运水开启与否对生产影响较大的情况，如PC料的生产（需打热油成型情况）， 尽量在第一次试模前开启。 故结构设计图纸阶段考虑好各种情况，尽量减少改模的工作量，使得运水的开启能正常运行，生产尺寸 尽快确定。 产品结构的改模： 加筋条，加柱子，结构大改重做镶件。 原生筋条加减胶，柱子移位，螺丝柱加大减小，高度加高降低，批锋修整等等。
工淬火件
能保证圆度和同 心度要求
三(四)抓盘,法 兰盘,同心顶
铣床,钻孔
磨床,CNC
车床
0.02
铣床
0.05
0.01 0.02
车圆镶件,形状不规则有 曲面的工件,加工外圆和
内孔
直径200以下的圆形工 件,小于直径8的工件也
难加工
能保证圆度和同 心度,高精度要求
三抓盘,同心顶
车床
下料开粗,铣正方料,锣基 准角,倒R,管位开粗
工序 工序代号
A1
CE01
A2
CE02
A3
XI01
A4
MO01
四、加工工序表
工序名 普通车 数控车
铣
所用设备 普通车床 数控车床 台式铣床
部门
利用UG进行注塑模具设计 PPT
冷却系统由冷却水道、连接水嘴、防水圈和喉塞等组成， 冷却系统的设计重点是冷却水道的设计，
设计冷却系统时应遵循的原则： （1）应当适合地设计冷却水道直径和水道间的间距。 （2）冷却水道的布局应该合理。 （3）应当适合地设计冷却水道直径与型腔表面的距离。 （4）不能将冷却水道设置在塑件易产生熔接痕迹的部位。 （5）冷却水道尽量不穿过镶件，若必须通过镶件，应设
调入参考模型→创建工作→型腔布局→创建 分型面→加载模架→加载标准件→设计三大 系统→完成模具设计。
三、模具设计过程
1.调入参考模型：三维模型可能是proe、catia、
solideworks或者其他版本做的模型文件，用UG仍然可 以打开，打开时针对不同文件选择不同的打开类型，如 果还打不开，一般保存为igs文件格式即可打开。
置套管密封。 （6）将进口出口水管接头尽可能设置在模具的一侧，以
便于操作。
三、模具设计过程
游戏操作盘的冷却系统：首先
在型腔中创建三个冷却通道，再 在前两个通道上安装水塞，最后 一个通道上安上密封圈，最后在 型腔中创建通道、水塞、密封圈 腔。在定模板上创建冷却通道和 水嘴，在定模板上创建通道、水 嘴腔。然后在型芯中创建冷却通 道、密封圈和水塞，在型芯中创 建通道、水塞和密封圈腔。在动 模板上创建冷却通道、水嘴，创 建相应的通道、水嘴腔，结果如 右图
三、模具设计过程
6、加载标准件
什么是模具标准件？ 将模具的一部分附件标准化，便于替换使用，以提高模具生产效率。
主要有哪些标准件？ （1）螺钉screws、弹簧springs等； （2）浇注系统injection标准件：
定位环locating ring、浇口套sprue bush等； （3）顶出系统ejection标准件：
设计冷却系统时应遵循的原则： （1）应当适合地设计冷却水道直径和水道间的间距。 （2）冷却水道的布局应该合理。 （3）应当适合地设计冷却水道直径与型腔表面的距离。 （4）不能将冷却水道设置在塑件易产生熔接痕迹的部位。 （5）冷却水道尽量不穿过镶件，若必须通过镶件，应设
调入参考模型→创建工作→型腔布局→创建 分型面→加载模架→加载标准件→设计三大 系统→完成模具设计。
三、模具设计过程
1.调入参考模型：三维模型可能是proe、catia、
solideworks或者其他版本做的模型文件，用UG仍然可 以打开，打开时针对不同文件选择不同的打开类型，如 果还打不开，一般保存为igs文件格式即可打开。
置套管密封。 （6）将进口出口水管接头尽可能设置在模具的一侧，以
便于操作。
三、模具设计过程
游戏操作盘的冷却系统：首先
在型腔中创建三个冷却通道，再 在前两个通道上安装水塞，最后 一个通道上安上密封圈，最后在 型腔中创建通道、水塞、密封圈 腔。在定模板上创建冷却通道和 水嘴，在定模板上创建通道、水 嘴腔。然后在型芯中创建冷却通 道、密封圈和水塞，在型芯中创 建通道、水塞和密封圈腔。在动 模板上创建冷却通道、水嘴，创 建相应的通道、水嘴腔，结果如 右图
三、模具设计过程
6、加载标准件
什么是模具标准件？ 将模具的一部分附件标准化，便于替换使用，以提高模具生产效率。
主要有哪些标准件？ （1）螺钉screws、弹簧springs等； （2）浇注系统injection标准件：
定位环locating ring、浇口套sprue bush等； （3）顶出系统ejection标准件：
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2.1 要了解注塑材料的什么性能？
主要是了解注塑材料平均收缩率和流动性。 塑料在充模方向上和垂直方向上的收缩率是不一样的。它们大约 相差20％到30％。 不同塑料的流动性是不一样的，对于ABS不跑毛刺的模具，如果 用来加工尼龙，其结果会大相径庭。
塑料的种类有：ABS、PC、PP、PE、PA、 POM、PPS、PMMA、PS、PBT、PET、PVC、 LCP等等。
1.2.2 塑料是否有掺杂？
很多塑料为提高强度和韧度，会加入玻璃纤维或者碳纤维，加入 了这些不同的组分后，塑料的收缩率和流动特性会发生很大的改变。 通常加入的玻纤从15％到40％不等。
也有一些塑料加入另一种塑料以取得两种塑料折中的性能。例如 常用的ABS＋PC。
PBT＋30％GF是很多电子 产品的设计材料。
1.3.3 动定模板大小、最大最小容模距、开模行程。
动定模板大小限制模具的长度和宽度尺寸，最大最小容模距限制 了模具高度，而开模行程限制了产品的最大顶出高度。
合模
开模
1.4 模腔数及其排列
1.4.1 确定模腔数的原则是什么？ 1.4.2 多型腔的排列方式有哪些？
1.4.1 确定模腔数的原则是什么？
四型腔
1.4.2 多型腔排列的方式有哪些？（四）
六型腔
1.4.2 多型腔排列的方式有哪些？（五）
八型腔
1.5 模胚类型的选择
1.5.1 大水口模胚 1.5.2 小水口模胚
1.5.1 大水口模胚
1.5ቤተ መጻሕፍቲ ባይዱ2 小水口模胚
1.6 基本脱模方法
确定基本脱模方法，例如推杆顶出、推管顶出、推板顶出、气动 顶出、手动取出等。
产品上10±0.1的孔位，模具设计时 的目标尺寸可确定为10.05，因为模芯越 磨损越小。
产品上10±0.1的胶位，模具设计时 的目标尺寸可确定为9.95，因为模腔越磨 损越大。
2 浇口与流道设计
2.1 浇口位置的选择 2.2 平水口 2.3 潜水口 2.4 点浇口 2.5 流道的形状和尺寸
2.1 浇口位置的选择
原来用电火花 加工就可以了
现在还要抛光！
1.1.5 明确的注塑材料
产品图上应标明使用的注塑材料，模具设计者应根据客户提供的 材料确定收缩率和判断该材料的加工工艺性，以便有针对性的设计 模具。
同一套模具使用不同的注塑材料并不能保证注塑件的尺寸稳定性 和外观质量。
1.2 了解注塑材料
1.2.1 要了解注塑材料的什么性能？ 1.2.2 塑料是否有掺杂？
1.1 合格的产品图
1.1.1 良好的产品结构。 1.1.2 尺寸合理。 1.1.3 公差合理。 1.1.4 表面要求合理。 1.1.5 明确的注塑材料。
1.1.1 良好的产品结构（一）
产品设计要尽量避免不必要的侧凹，避免出现模具抽芯，从而简 化模具结构。
1.1.1 良好的产品结构（二）
塑料产品要具有合适的壁厚及均匀的壁厚变化。 壁厚过小会造成流动阻力过大，发生缺胶现象。壁厚过大会造成 原料浪费并且缩水严重。 壁厚发生突变的地方，会产生应力集中，引起变形。因此产品设 计时尽量壁厚一致或者变化要均匀圆滑。
到底要以哪个
尺
尺寸为准啊？
寸
封
闭
！
1.1.3 公差合理
过于严格的公差会导致模具设计难度的增加和模具成本的增加。 因此，产品尺寸公差的制定应作仔细分析。
这个尺寸不重要， 还是放宽一点吧！
1.1.4 表面要求合理
过高的表面要求会增大模具加工的成本，一定的蚀纹深度对应一 定的拔模斜度，太大的蚀纹深度会导致产品出模拉花。
注意：英制国家使用盎司作单位，一盎司约等于28克。
1.3.2 最大注射速度和注射压力是多少？
对于一些制品来说，必须有足够的注射压力和速度，才能够保证 充胶完整或者不出现明显的熔接痕。例如薄壁制品的注射要使用高 速才能充满。
注意：很多注塑机是用相对压力和速度来表征的，这 时要知道绝对数值就要查注塑机的说明书了。
确定模胚类型后，如果再能确定脱模方法，就可以根据型腔数确 定模胚具体尺寸了。
至此，就可以向供应商定购模胚了！
1.7 设定缩水率
塑料的缩水率可以参考以下图表，但最重要的是垂询材料供应商 获得准确的数据。
1.8 设定成型尺寸
对于自由尺寸，以其公称尺寸为目标尺寸。 对于控制尺寸，以其下差尺寸加上总公差的75％或25％（取决 于模具磨损方向）为目标尺寸。
1.1.1 良好的产品结构（三）
塑料件的一些地方应设计成圆角，避免了模具加工的清角问题， 同时也增加了模具的坚固性。
与此同时，塑料件的另一些地方例如分型面或型芯与型腔配合处 则不宜设计成圆角。否则会造成分模困难，使模具复杂化。
1.1.2 尺寸合理
产品图尺寸要完备，并且不多不少。缺少尺寸会使模具设计者无 所适从，而多余的尺寸有可能造成关键尺寸的失控。
注塑模具设计方法
内容纲要
1 模具设计的准备工作 2 浇口与流道的设计 3 分型面设计 4 抽芯设计 5 顶出设计 6 排气设计 7 温度调节系统设计 8 热流道模具 9 模具材料 10 注塑不良对策
1 模具设计的准备工作
1.1 合格的产品图 1.2 了解注塑材料 1.3 了解注塑机参数 1.4 模具型腔数及其排列 1.5 模胚类型的选择 1.6 基本脱模方法 1.7 设定缩水率 1.8 设定成型尺寸
浇口位置选择的原则有： • 保证模具充模完整。 • 有利于排气。 • 减少熔接痕的数量和降低熔接痕的影响。 • 分子取向的影响。
1.3 了解注塑机参数
1.3.1 最大注射量是多少？ 1.3.2 最大注射速度和注射压力是多少？ 1.3.3 动定模板大小、最大最小容模距、开模行程。
1.3.1 最大注射量是多少？
注塑机最大注射量是指螺杆在回退到最远行程后一次注射的塑料 重量，通常是以PS作为计量标准的。
模具设计者要了解将用于注塑的机器的最大注射量，并且所需注 射量最好不要超过最大注射量的80％。
模腔数取决于经济因素和技术因素的综合考虑。
多型腔带来高效率和效益，但给模具设计和制造者带来了难度，
因为不同型腔的产品尺寸并不能保证一致，产品外观质量一不尽相
同。
多出几个多
可是质量保
赚点吧！
证不了了！
1.4.2 多型腔排列的方式有哪些？（一）
双型腔
1.4.2 多型腔排列的方式有哪些？（二）
三型腔
1.4.2 多型腔排列的方式有哪些？（三）
