详解CAD绘图比例、出图比例

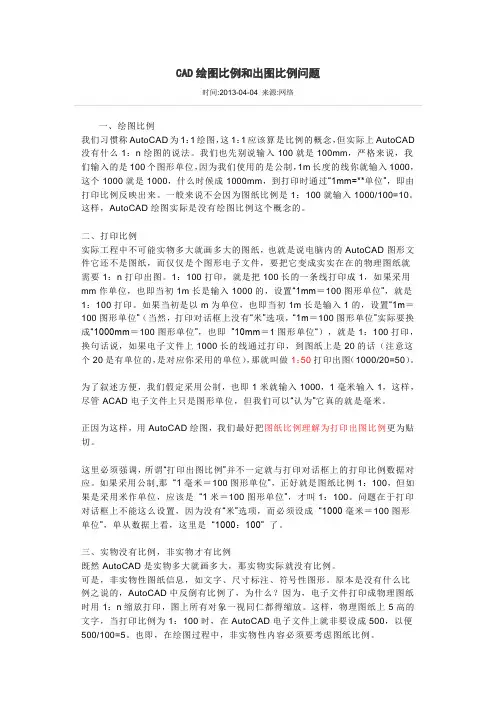

CAD绘图比例和出图比例问题

CAD绘图比例和出图比例问题时间:2013-04-04 来源:网络一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD 没有什么1：n绘图的说法。

我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。

一般来说不会因为图纸比例是1：100就输入1000/100=10。

这样，AutoCAD绘图实际是没有绘图比例这个概念的。

二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。

如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。

为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。

如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。

CAD绘图涉及的三种比例及它们之间的相互关系

CAD绘图涉及的三种比例及它们之间的相互关系
在CAD绘图过程中，对于同一个观察对象（例如房屋的长度）的线度，涉及三种尺寸：①实物的真实尺寸，以mm计，②CAD绘图界面上的绘图单位值，③打印到纸质图纸上后，对应的mm数。

它们两两组合相比，就得到三种比例：②①之比是绘图比例（我们常说按1:1的比例绘图，就是指CAD中1个绘图单位，代表实物的1mm）；③②之比是打印比例（即打印到图纸上的1mm代表多少个图形单位值），③①之比是比例尺（又可称为”图注比例“，即打印到图纸上的1mm，代表实物的多少mm）。

上面三种比例之间，有一个数学关系式：绘图比例×打印比例=比例尺（图注比例）。

举例来说：如果是按1:1绘图的，即绘图比例为1:1，则绘图单位值在数值上与实物的尺寸毫米数相等，那么打印比例和比例尺（图注比例）就相等，可以认为它们是一回事。

但是有时为了清晰表达复杂局部的需要，要绘制一些局部放大图，局部放大时往往采用更大的绘图比例，例如大图中是按1:1的绘图比例，局部放大图中则采用10:1的绘图比例，即用10个图形单位值，代表1mm长的实物尺寸。

假如该图的打印比例是1:100，则根据上述关系式，这个局部放大图的图注比例应该标注为：(10:1)×(1:100)=1:10。

快速了解CAD的绘图比例

快速了解CAD的绘图比例绘图比例是CAD（Computer-Aided Design，计算机辅助设计）软件中非常重要的概念之一。

在进行CAD绘图时，我们常常需要将实际物体的尺寸转化为绘图中的比例尺，以便准确地绘制出图形。

在CAD软件中，绘图比例通常以比例尺的形式呈现，如1:100、1:50等。

这意味着实际物体的尺寸与绘图中的尺寸之间存在一个固定的比例关系。

例如，如果绘图比例为1:50，那么绘图中的每个单位长度相当于实际物体中的50个单位长度。

了解绘图比例的重要性是非常关键的，因为它可以确保我们绘制出准确且符合实际尺寸的图形。

下面介绍几种常见的绘图比例：1. 1:1比例1:1比例是最直观的比例关系，即绘图中的长度与实际物体的长度相等。

这种比例通常用于绘制实物大小的物体，如建筑平面图等。

2. 放大比例当实际物体的尺寸远大于绘图纸面的尺寸时，我们使用放大比例来绘图。

例如，如果我们将实际物体的尺寸放大到绘图纸面的10倍，那么绘图比例为1:10。

这种比例常用于绘制大型建筑物、机器设备等。

3. 缩小比例与放大比例相反，当实际物体的尺寸远小于绘图纸面的尺寸时，我们使用缩小比例来绘图。

例如，如果实际物体的尺寸缩小到绘图纸面的1/10，那么绘图比例为1:10。

这种比例常用于绘制微小零件、电路板等。

4. 等比缩放比例在一些情况下，我们需要将实际物体的尺寸等比例缩放到绘图纸面上，以确保图形的比例关系不变。

例如，如果实际物体的宽度是100cm，高度是50cm，而我们将其绘制在宽度为10cm，高度为5cm的纸面上，那么绘图比例为1:10。

在这种情况下，无论是宽度还是高度，绘图中的长度与实际长度之间都保持了1:10的比例关系。

在CAD软件中，设置绘图比例非常简单。

通常只需要在绘图界面的工具栏或选项中选择合适的比例尺即可。

在选择绘图比例时，我们需要根据实际情况考虑物体的尺寸和纸面的大小，以便绘图既准确又清晰可见。

总结来说，快速了解CAD的绘图比例是每个CAD软件使用者都应该掌握的基本技巧。

CAD出图比例问题详解

CAD出图比例问题详解关于出图比例1、你知道你用CAD画出的图打印出来会是多大吗？2、你知道你图中标注文字打印出来字高是多少mm吗？3、你能确定你画的1:100的图打印出来比例确实是1:100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。

我们需要解决的问题：1.无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。

（例如标注文字高度是3mm）2.如果要按照比例出图，那出图的比例是准确的。

（例如1:100的图上代表实际尺寸1000mm的线长度正好是10mm）为了解决这两个问题，我们需要知道三个概念。

一．画图比例：就是CAD中绘制图形跟实际尺寸之间的比例关系。

假如我们按1:1绘图，实际尺寸1000mm的一条线我们就在电脑上画长1000的线。

如果我们按1:100绘图，实际尺寸1000mm的一条线我们就在电脑上画长10的线。

对于1:100这种比例画图时还比较好算，假设是1: 50或1：25这样的比例就比较难算了，而且CAD可以在打印或布局中排图的时设置整体的比例，因此我们首选1:1画图。

二．图纸比例：纸质图纸上我们可以在图签中的图纸名称旁都可以看到图纸的比例，例如1:100，就表示图上1毫米代表实际100mm。

三．打印比例：就是将绘制的CAD图形打印输出到纸张上时的缩放比例。

假如我们要将电脑上长42000×宽29700的图框中的一张图打印到一张420mm×297mm的A3号图纸上，也就是图形被缩小了100被打印，也就是说打印比例是1:100。

为了搞清楚这三个概念之间的关系，我们要把握住一个关键，那就是：“！！！！图纸大小！！！！”很显然，你如果不知道你要将图打在多大的纸上，或者不知道要打印的这张纸的尺寸，你怎么能知道图纸要缩放多少倍打印，有怎能知道文字或一些符号设置多大，打印出来才合适。

A4图纸的尺寸是210mm×297mm，A3纸是A4纸的两倍大，即：420mm×297mm。

探索者结构CAD中绘图比例和出图比例设置的一些经验

探索者结构CAD中绘图比例和出图比例设置的一些经验在TSSD中有两个关于比例的概念，即绘图比例和出图比例。

绘图比例：是指我们绘图时图形的比例，如我们绘一张1:100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。

在一张图纸（同一图框）上我们可以根据需要绘制不同比例的图形。

出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的[打印]对话框中设制的比例。

一般来讲，出图比例和插入图框的比例是相同的。

在绘制施工图前，我们先要设定比例，然后再开始绘图。

1. 设置比例的方法1) 点取屏幕菜单[初始设置]或下拉菜单[TSSD平面]-> [初始设置]，2) 弹出TSSD初始设置对话框，3) 在对话框内可分别设置绘图比例和出图比例，4) 默认的比例均为1:100。

通常在绘制施工图前，5) 先要进行比例的设定；6) 直接点击屏幕菜单第二项[1: xxx]，7) 可以改变绘图比例。

在点击该命令后，8) 命令行出现如下提示：输入当前图形的比例<1:100> 1:此时即刻输入绘图比例，如200程序在确认比例后，即按此比例绘图，直到下一次修改比例为止。

2. 多比例制图1) 使用TSSD的功能绘制梁、柱、基础等详图时，系统会根据参数绘图对话框中设定的比例自动进行了比例变换，不需人为交互；2) 当您打开一张非TSSD软件绘制的图形时，请您首先根据实际情况设置出图比例和绘图比例，否则使用TSSD绘出来的图形的比例可能与原图不相符，如图的出图比例是100，右图的出图比例是200，如果按出图比例=打印比例分别出图，我们将得到大小完全相同的两张图（包括轴网和梁截面详图）。

建议：将您的出图比例设成与本张图的主要图形的绘图比例相等，例如您主要使用100的绘图比例绘平面图，那就将出图比例设为100；如果您主要使用30的绘图比例绘截面详图，那就将出图比例设为30。

这样，将最大限度地满足您用1:1的方式进行绘图。

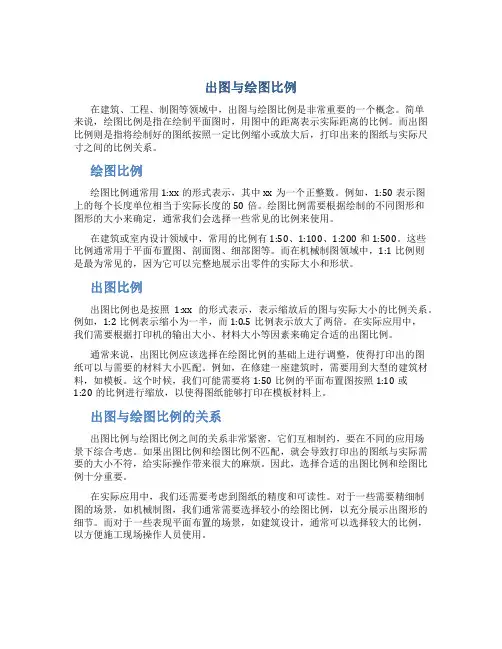

出图与绘图比例

出图与绘图比例在建筑、工程、制图等领域中，出图与绘图比例是非常重要的一个概念。

简单来说，绘图比例是指在绘制平面图时，用图中的距离表示实际距离的比例。

而出图比例则是指将绘制好的图纸按照一定比例缩小或放大后，打印出来的图纸与实际尺寸之间的比例关系。

绘图比例绘图比例通常用1:xx的形式表示，其中xx为一个正整数。

例如，1:50表示图上的每个长度单位相当于实际长度的50倍。

绘图比例需要根据绘制的不同图形和图形的大小来确定，通常我们会选择一些常见的比例来使用。

在建筑或室内设计领域中，常用的比例有1:50、1:100、1:200和1:500。

这些比例通常用于平面布置图、剖面图、细部图等。

而在机械制图领域中，1:1比例则是最为常见的，因为它可以完整地展示出零件的实际大小和形状。

出图比例出图比例也是按照1:xx的形式表示，表示缩放后的图与实际大小的比例关系。

例如，1:2比例表示缩小为一半，而1:0.5比例表示放大了两倍。

在实际应用中，我们需要根据打印机的输出大小、材料大小等因素来确定合适的出图比例。

通常来说，出图比例应该选择在绘图比例的基础上进行调整，使得打印出的图纸可以与需要的材料大小匹配。

例如，在修建一座建筑时，需要用到大型的建筑材料，如模板。

这个时候，我们可能需要将1:50比例的平面布置图按照1:10或1:20的比例进行缩放，以使得图纸能够打印在模板材料上。

出图与绘图比例的关系出图比例与绘图比例之间的关系非常紧密，它们互相制约，要在不同的应用场景下综合考虑。

如果出图比例和绘图比例不匹配，就会导致打印出的图纸与实际需要的大小不符，给实际操作带来很大的麻烦。

因此，选择合适的出图比例和绘图比例十分重要。

在实际应用中，我们还需要考虑到图纸的精度和可读性。

对于一些需要精细制图的场景，如机械制图，我们通常需要选择较小的绘图比例，以充分展示出图形的细节。

而对于一些表现平面布置的场景，如建筑设计，通常可以选择较大的比例，以方便施工现场操作人员使用。

绝了，CAD所有比例，全搞明白了！

绝了，CAD所有比例，全搞明白了！来源：网络，如有侵权请联系删除。

你要问我，CAD什么问题问的最多，比例当之无愧，因为常见的比例有：绘图比例、出图比例、视口比例、打印比例等，今天一次性给大家讲清楚：（1）绘图比例（一般1:1,这个不用管）（2）标注特征比例中的全局比例和注释性比例（3）测量单位比例（4）打印比例（5）视口比例基本也就上述五六种比例，如果能搞懂，比例不会有太大问题，结合上方图片各比例所在位置和下方注解好好理解，相信你一定会有所收获，如果暂时不理解也没关系，后面遇到对应的比例问题，再回头看看本文章，相信一定有所收获。

各比例具体详解：1.绘图比例AutoCAD绘图实际是没有绘图比例这个概念的。

实际上作者说这话的意思是，不管你画图时按什么比例，只要打印比例作相应设置，最终打印到物理图纸上都可以是一样的效果。

物理图纸的效果是由打印比例控制的。

2.打印比例电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

比如1:100打印，就是把100长的一条线打印成1。

若以mm为单位，即1m画1000，打印比例设置为“1mm=100图形单位”，所以1m打印出来就是10mm；若以m为单位，即1m画1，打印比例设置为“1m=100图形单位”（实为“10mm=1图形单位”），所以1m打印出来还是10mm。

可见，不管以mm还是m为单位，只要打印比例设置好（为1:100），1m打印出来均为10mm。

用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

3.实物没有比例，非实物才有比例非实物性图纸信息，如文字、尺寸标注、符号性图形。

原本是没有什么比例之说的，AutoCAD中反倒有比例了。

实物对象1:1绘图，不必考虑图纸比例，非实物对象才要考虑图纸比例。

因为要缩小n倍打印，原本无比例的对象要预先放大n倍。

4.比例的概念习惯上把比例说成1：n；n的术语应称为比例因子。

布局与比例-关于CAD出图比例的说明.

CAD 绘制图形一般都按1：（为10m 10m，，如果约定基础单位为确定确定。

一般出图是都是通过在布局空间型空间内容进行缩放以达到比例的1mm=1unit 时，布局空间里布局空间里，不要通过调整这里来达到控制比例比例控制依据以下步骤控制比例控制依据以下步骤控制：：1. 确定图纸的图幅确定图纸的图幅，，比如A4如此如此.... ..，，所有的纸张都是有一2. 在布局空间画一个A3大小的时，我们选择窗口打印我们选择窗口打印，，这个框打为这个框就是我们的图纸纸面了CAD 的出图比例控制说明1绘制绘制，，但是都必须先确定一个基本单位但是都必须先确定一个基本单位，，）里面一条长10的线段的线段，，如果约定基位为mm mm，，则为10mm 10mm。

而CAD 出图时的比例出图时的比例，局空间局空间（（），新建视窗到比例的控制比例的控制比例的控制。

一般情况下一般情况下，，在打印面板中在打印面板中打印比例处打印比例处，长度为1的线段的长度的线段的长度，，打印出来的实际长度就制比例的目的控制比例的目的制比例的目的。

（297mmx210mm 297mmx210mm）），A3（420mmx297mm420mmx297mm）），是有一个标准的大小的是有一个标准的大小的。

这里我们采用A3图纸幅面大小的框（420x297420x297）），如上所说上所说，，当我们默认打印比例这个框打印出来的大小应该刚好就是一张个框打印出来的大小应该刚好就是一张A3纸的大小面了纸面了面了！！例如CAD 模型空间里面约定基础单位是m ，则长度，也必须依据这个约定而视窗视窗，，通过通过视窗对实际的模视窗对实际的模比例处默认设置为1：1，长度就是1mm 1mm。

但是最好A2（594mmx420mm 594mmx420mm））幅面幅面。

印比例1：1，1mm=1unit的大小的大小。

这样这样，，我们不妨认这里这里，，为了为了方便看清方便看清方便看清，，我画了一个这个尺寸了这个尺寸了！！！！3. 在这张纸中绘制图框等等之类这里我们绘制了图框的会签栏色边界的空间色边界的空间，，这个这个空间就是我们空间就是我们界的话界的话，，那么里面的东西那么里面的东西，，就是我4. 返回模型空间绘图返回模型空间绘图（（这步其里用一个跌水井的平面图里用一个跌水井的平面图，，这张图了一个紫色了一个紫色的框的框的框，，为了明为了明确尺寸确尺寸确尺寸，，我标在了图中我标在了图中，等等之类的内容等之类的内容等之类的内容。

CAD比例详解

CAD绘图时应该注意的比例问题标注要固定，大小按出图理解：标注的样式要固定，整张图上的标注要统一。

下图是手绘时应该控制的标注大小，当用CAD绘图时，应乘以出图比例，即如果按1:200出图，那么字高就应该是3*200=600，两道标注之间的距离就变成8*200=1600，其他尺寸也相应改变，此处不再赘述。

同样地，也可以通过CAD图上标注字体的高度反推出图比例，例如，CAD图上字体高度是150，那么由于150/3=50，出图比例就是1:50。

文字说明同理。

标注样式和字体高度仅与出图比例有关，与图名后的比例（可理解为手绘比例）无关。

小技巧：在绘制轴网并编制轴号、标注时，可以先用天正绘制一次，然后复制到ACAD中，用Explode（X）命令分解一次。

保存好以备后用。

详图要放大，多少看比例理解：如果一张图按1:100（出图比例）出图，而图上既有1:100（可理解为手绘比例）的平面图，又有1:40（可理解为手绘比例）的详图，则1:40（可理解为手绘比例）的详图应该放大，放大的倍数应该是100（出图比例）/40（可理解为手绘比例）=2.5倍，同理，如果详图是1:10（可理解为手绘比例），那么该详图就应该放大100（出图比例）/10（可理解为手绘比例）=10倍，同理，对于图中1:100的部分就无需改动。

这是因为，CAD绘图时通常都是1:1绘制的（即实际尺寸与绘图数值相等，1000mm在CAD图上就是1000个图形单位），对同一个构件而言，1:10手绘图显然是1:100手绘图大小的10倍，所以，1:10的图与1:100的图放在一起时要放大10倍。

此时，标注样式仍然不变，但应用DIMSTYLE（快捷键为D）命令修改：测量单位比例下面的比例因子。

比例因子的数值应该填写按下式算得的结果：10（可理解为手绘比例）/100（出图比例）=0.1，这是因为所有的标注所显示的都应该是实际尺寸，前面我们在CAD图中人为放大了详图，为了让标注能显示出构件的实际尺寸，要将标注的测量单位比例的比例因子缩小，该例中（100/10）*（10/100）=1，这样就回到了实际尺寸。

CAD出图比例,绘图比例,打印比例讲解

哈喽～，本来要介绍一下CAD小技能，但考虑到刚接触CAD的同学，所以很有必要说明一下CAD的绘图比例，出图比例，打印比例，这是CAD绘图最基本也是最重要的，同时也是很多人没有掌握的，这三个比例没有掌握，CAD出图就变得没有意义！解决这个问题的最根本的一点就是搞懂现实的纸质图纸和电子图纸之间的关系，我们拿在手里的纸质图纸如果是1：100，那么就是1厘米代表1米，如果1:200,那么就是1厘米代表2米，总之，CAD 图纸打印出来一定要满足这种关系，不然就是有问题的。

先讲一下CAD模型里的比例关系（当在CAD模型里出图时）绘图比例:通俗讲就是你在CAD中画的线长所代表的现实物体的长度，比如1米宽的桌子，你在CAD中画1000长度，这便是1:1的绘图比例，CAD中画500的长度表示1米，这便是1:2的绘图比例，用1长度代表1米这便是1:1000的绘图比例，建筑绝大部分都会采用1:1的绘图比例，不然就是给自己找麻烦，当然对于超大型建筑总平图，城乡规划方面的图纸，为减少内存，或出图要求会采用1:1000或者其他绘图比例。

（对已经绘制好的图纸的绘图比例的调整使用sc命令，但该命令对天正标注文字等无效，原因见出图比例）出图比例:首先要搞懂出图比例是个什么鬼？干什么用的？这玩意说白了就是标注，字体，轴号，引注，填充等的大小，是为了方便看图而使用的一种比例，与绘图比例、打印比例不同，出图比例的1:100，1:200是指标注符号放大的倍数。

试想1:500、1:1000的图纸如何看清它的标注，那只有放大500、1000倍。

简言之就是图纸缩小多少倍，出图比例就要放大多少倍，保证打印出来的纸质图的最佳看图效果。

（出图比例只对标注，填充等有效，无法改变图纸的比例）打印比例:CAD的虚拟模型空间和打印出来的纸质图纸之间的比例，一般称之为打印比例，这个玩意决定了你打图是否成功的最后一步，前提是你的绘图比例是1：1才有意义。

你可能会想要怎么设置这玩意才能打出正确的图纸，那我告诉你，答案是不需要管它，只需要点上布满图纸即可，为什么呢？因为公司出图会采用标准图框，即A3/A2/A1等标准大小。

CAD绘制图纸比例选择技巧

CAD绘制图纸比例选择技巧CAD（Computer-Aided Design）是一种广泛应用于工程设计和制图的计算机辅助软件。

在CAD中，绘图时选择适当的比例至关重要，它决定了图纸的显示效果和准确性。

本文将介绍一些CAD绘制图纸比例选择的技巧，帮助读者更好地运用CAD软件。

1. 理解比例与比例尺比例是指图纸上所绘物体与实际物体大小之间的关系。

比例通常以分数表示，如1：100，表示1单位长度的图纸上所绘物体对应实际物体的100单位长度。

而比例尺是绘制图纸时所用的测量工具，用以将实际尺寸转换为图纸上的尺寸。

比例尺通常以英寸或毫米表示，如1英寸=10英尺。

2. 选择合适的比例在CAD软件中，常见的比例有1：1、1：10、1：50、1：100等。

选择合适的比例要根据绘图的需要以及图纸的规模来决定。

一般来说，大比例适合绘制较大的物体，如建筑物；小比例适合绘制较小的物体，如电子产品。

若对图纸的具体尺寸要求高，可以选择较大的比例，使绘制更加准确。

3. 调整图纸比例在CAD软件中，调整图纸比例可以通过缩放功能实现。

选择需要调整比例的图纸，点击缩放工具，设置缩放比例值，即可实现图纸的比例调整。

注意，在缩放过程中，要保持图纸上图形的比例不变，避免出现失真。

4. 绘制比例尺为了方便测量和确认图纸上物体的尺寸，可以在图纸上绘制比例尺。

选择绘图工具，绘制一条线段，长度与比例尺相符。

在线段两端标注对应的实际尺寸，如10mm。

这样，在后续的绘图过程中，可以通过比例尺来确认图纸上物体的尺寸和比例。

5. 使用单位设置在CAD软件中，通常可以设置绘图时的单位。

根据实际需要，选择适当的单位，如英寸、毫米、米等。

设置单位后，在绘制过程中，CAD软件会自动将实际尺寸转换为选定的单位，并根据比例来显示在图纸上。

6. 利用图层管理在CAD软件中，利用图层管理功能可以更好地控制图纸的比例。

通过将不同比例的元素分别放置在不同的图层上，可以更加清晰地展示图纸的内容。

CAD中的图纸比例和比例尺的准确应用

CAD中的图纸比例和比例尺的准确应用在CAD软件中进行图纸设计时，图纸比例和比例尺的准确应用非常重要。

正确地使用比例和比例尺可以确保绘制出准确、比例一致的图纸，使得工程设计更加精确和可靠。

本文将介绍CAD中图纸比例和比例尺的基本概念和准确应用。

首先，我们来了解图纸比例的概念。

图纸比例是指实际物体与绘制图纸之间的比例关系。

通常，我们可以根据实际需求选择不同的图纸比例。

常用的图纸比例包括1:1、1:2、1:5、1:10等等。

比例数字前面的1代表绘图的长度单位，后面的数字表示实际长度与绘图长度的比例关系。

例如，1:10的比例表示实际长度是绘图长度的十倍。

在CAD软件中，我们可以通过选择不同的绘图比例来绘制图纸。

一般来说，绘制较大型的工程图时，可以选择较小的比例，如1:100或1:200，这样能使图纸更清晰，不会过于庞大。

而对于较小的零部件图纸，可以选择较大的比例，如1:10或1:20，便于绘制细节。

其次，比例尺的准确应用也是图纸设计中的重要环节。

比例尺是用来测量绘图中的长度与实际长度的工具。

在CAD软件中，我们可以将比例尺直接应用于绘图，以确保绘图的准确性。

比例尺通常呈现为图纸上的一条刻度尺，并标有实际长度与绘图长度之间的对应关系。

例如，一条20厘米长的实际物体在图纸上绘制时使用了5厘米的长度，那么比例尺就可以标注为1:4或1:4/5。

应用比例尺时，我们需要根据比例尺的刻度标注，测量绘图中的长度，并与实际长度相对应。

在CAD软件中，我们可以使用线段工具来绘制实际长度，然后测量绘图长度，并根据比例尺进行换算。

例如，如果我们绘制了一个10厘米长的线段，而比例尺为1:5，则绘图长度为2厘米。

在进行比例尺的准确应用时，需要注意以下几点：1.选择合适的比例尺: 根据绘图的需要和所画物体的尺寸大小，选择合适的比例尺。

过大或过小的比例尺都会导致绘图不准确。

2.绘图时尽量精确: 在CAD软件中绘图时，尽量使用精确的尺寸和坐标值，避免出现误差，从而影响比例尺的准确应用。

AutoCAD出图比例问题详解

AutoCAD出图比例问题详解我们需要解决如下几个问题：1、控制文字大小：在任何情况下想得到多大的字就得到多大的字。

不会过大也不会过小，正好是我们设想的大小。

2、控制图纸比例：得到的图纸比例就是我们想要的图纸比例，不会产生误差。

用尺量都没问题。

比如1：50的图6000的轴距，用尺量一下正好是120mm。

3、不同比例放在一起：在一张图上放不同比例，并解决相关的画图方法和标注方法。

为了解决这些问题，我们引入一些概念：1、打印比例：现实物体图纸对应cad中的图框，图纸尺寸比图框尺寸即为打印比例。

2、画图比例：实际物体1000mm我们就在cad上画1000，那么画图比例就是1：1，如果实际物体是1000mm，而cad图中是4000，那画图比例就是1：0、25。

（这种情况是1：1画完之后又放大四倍而出现的，谁会笨到不用1：1画图呢？）3、图纸比例：图名的右侧标的1：100、1：50等，表示的是图上1个单位的尺寸代表实际物体多少单位的尺寸。

现在我们来研究这些比例之间的关系，并解决我们需要解决的问题。

1、好了，我们现在开始画图，采用1：1画图比例。

画完先不要标注，也不要写任何文字。

这时候我们要选择一个图纸比例，还要选择一个图纸规格。

是先选图纸比例还是先选图纸规格呢？其实这两个问题是相关联的。

如果你选定了图纸比例也就决定了纸的大小。

因为图纸比例选定了，你画的图打出来多大也就定了，能放的下这张图的最小的纸的尺寸也就定了。

如果你的纸是一定的，图纸比例是次要的，那么根据纸的大小，同样也可以确定图纸比例。

这两个你需要选择一个来确定，就看你是要求图纸比例，还是要求特定的纸。

对于一个建筑的平面图来说，一般会要求比例是1：100，而纸要根据需要选择。

而对于我们公司这种施工单位，只有A3和A4的纸可用，比例不管，能打在这样的纸上尽量清楚就行。

2、当我们确定了要用什么纸之后，我们就要制作对应的图框，我这里建议，你不管画什么纸的图框，一定要用1：1来画，A3纸的大小是420*297，图框的外框也要用420*297，这时候不要考虑比例，不要画成4200*29700，要按照实际大小画，图框里面所有的格子、文字都按照实际大小来画，然后做成块，最好保存成文件。

CAD绘图中的比例原理和应用技巧

CAD绘图中的比例原理和应用技巧比例在CAD绘图中扮演着重要的角色，它是确保绘图准确性和可视化效果的关键要素。

在本文中，我们将探讨CAD绘图中的比例原理以及一些实用的应用技巧。

比例原理是指在CAD绘图中，将实际尺寸与绘图尺寸之间建立一种恒定的比例关系。

通常，一条线段、一个平面或一个物体的尺寸比例可以以分数、比率或比例尺来表示。

例如，1:100比例尺表示实际尺寸是绘图尺寸的100倍，而1/4比例表示实际尺寸是绘图尺寸的四分之一。

首先，让我们来了解一下常用的比例尺类型。

1. 绝对比例: 这种比例尺直接将实际尺寸转换为绘图尺寸，例如1毫米 = 1单位。

2. 命名比例: 这种比例尺根据绘图时的需求进行命名，例如1:50比例尺表示实际尺寸是绘图尺寸的50倍。

了解不同的比例尺类型后，我们可以学习如何在CAD软件中应用比例原理。

1. 设置绘图单位: 在开始绘图之前，需要选择合适的绘图单位。

根据实际需要，可以选择毫米、英尺、米等单位。

在CAD软件的设置选项中，可以找到设置绘图单位的功能。

2. 绘图比例设置: 在CAD软件中，可以通过命令行或设置选项来设置绘图比例。

例如，通过在命令行中键入“SCALE”命令，可以选择合适的比例尺。

在设置选项中，可以指定比例尺的分子和分母。

3. 绘制对象: 在绘制对象时，需要按照比例原理来确定对象的尺寸。

例如，在1:100比例下，如果一个平面尺寸为60米，那么在绘图时，该平面尺寸应为600毫米。

4. 比例修正: 在绘图过程中，有时可能需要对比例进行调整。

例如，如果在使用1:100比例绘制一条线段时，发现其长度太长，可以使用缩放命令对线段进行调整。

除了以上基本的比例原理和应用技巧，还有一些高级技巧可以帮助提升CAD绘图的准确性和效率。

1. 使用比例尺: 在绘图过程中，可以使用实际的比例尺来测量和绘制尺寸。

将比例尺直接放置在绘图上，可以更准确地确定尺寸。

2. 隐藏或显示比例: 当绘图中的对象尺寸过大或过小时，可以通过隐藏或显示比例来调整绘图的易读性。

CAD绘图中的比例与单位设置技巧

CAD绘图中的比例与单位设置技巧在CAD（计算机辅助设计）软件中进行绘图是许多工程师和设计师日常工作中必不可少的一部分。

但是，正确设置比例和单位是确保绘制准确且符合要求的图纸的关键。

本篇文章将为您介绍CAD绘图中的比例与单位设置技巧。

在开始绘图之前，首先需要确定绘制图纸的比例，也称为比例尺。

比例尺可以根据绘图的需要进行选择，常见的比例有1:1、1:2、1:10等。

比例的选择应根据实际工作需求和图纸尺寸来决定。

下面是一些比例选择的指导原则：1. 大型建筑工程：通常选择1:100或1:200的比例尺。

此比例适用于绘制大型建筑物的平面图纸，确保图纸有足够的清晰度和细节。

2. 室内设计：常见的比例尺为1:50、1:20或1:10。

这些比例适用于绘制室内布局、家具安排等图纸，以更准确地反映实际的尺寸和比例。

3. 机械工程：常见的比例尺为1:10、1:5或1:2。

这些比例适用于绘制机械零件的细节和装配图，以确保每个零件的尺寸和布局都符合要求。

选择了适当的比例尺后，接下来需要设置绘图的单位。

单位是用来衡量绘图中长度、面积和体积等尺寸的基本标准。

根据实际需求和行业标准，以下是常见的单位选择：1. 建筑工程：米（m）是常用的长度单位，平方米（㎡）用于面积，立方米（m³）用于体积。

2. 机械工程：毫米（mm）是常用的长度单位，平方毫米（mm²）用于面积，立方毫米（mm³）用于体积。

3. 土木工程：常用的长度单位包括米（m）、千米（km）和厘米（cm），面积和体积单位也根据具体项目需求而变化。

在CAD软件中进行比例和单位的设置是非常简单的。

具体步骤如下：1. 打开CAD软件并创建新的绘图文件。

2. 在菜单栏或工具栏上找到“设置”或“单位设置”选项。

3. 在“单位”选项中选择合适的长度、面积和体积单位。

可以通过下拉菜单选择或手动输入。

4. 在“比例”选项中输入或选择所需的比例尺。

确保选择的比例与绘图需求一致。

详解CAD绘图比例、出图比例

详解CAD绘图比例、出图比例在传统的手工绘图中，由于图纸幅面有限，同时考虑尺寸换算简便，因此绘图比例受到较大的限制。

特别是建筑图，由于建筑物较大，故通常采用较小的比例，如建筑平面图通常采用1:100、1:200的比例。

而AutoCAD绘图软件可以通过各种参数的设置，使用户可以灵活地使用各种比例方便地进行绘制。

一、绘图比例
绘图比例是AutoCAD绘图单位数与所表示的实际长度（㎜）之比，即：
绘图比例=绘图单位数︰表示的实际长度（㎜）
例如1800㎜的窗宽，如果画成18个绘图单位，所采用的比例就是18︰1800即1︰100；如果按照1︰1的比例画，就可以直接画成1800个绘图单位。

在AutoCAD中因为图形界限可以设置任意大，不受图纸大小的限制，通常可以按照1︰1的比例来绘制图样，省去了尺寸换算的麻烦。

二、出图比例
出图比例是指，在打印出图是，所打印的某条线的长度（㎜）与AutoCAD中表示该线条的绘图单位数之比，即：出图比例=打印出图样的某长度（㎜）：表示该长度的绘图单位数
例如，画成1800个绘图单位宽的窗，打印出来为18㎜，那么出图比例就是18︰1800即1︰100。

绘制好的AutoCAD图形图样，可以以各种比例打印出来，图形图样根据打印比例可大可小。

在打印出图是，一定要注意调整尺寸标注参数和文字的大小。

例如，要使打印在图纸上尺寸数字和文字的高度为5㎜，以1︰100的比例打印，则字体的高度应为500。

CAD中的绘图比例与尺度设置技巧

CAD中的绘图比例与尺度设置技巧绘图比例和尺度是CAD软件中非常重要的一部分，它们决定了绘图的准确性和可读性。

在CAD软件中，我们可以根据实际需要来设置绘图的比例与尺度，以确保绘图结果符合我们的要求。

下面将介绍一些CAD中的绘图比例与尺度设置的技巧。

1. 理解绘图比例绘图比例是指绘图中实际长度与绘图长度之间的比例关系。

常见的绘图比例有1:1、1:10、1:100等。

在绘制不同尺寸的图纸时，我们需要根据实际情况选择合适的绘图比例。

例如，对于建筑设计中的平面图，常常选择1:100的比例，表示绘图中的1个单位长度对应实际情况中的100个单位长度。

2. 设置绘图比例在CAD软件中，设置绘图比例通常是通过缩放命令来实现的。

我们可以先绘制出实际大小的图形，然后使用缩放命令将其按比例缩小到适合的大小。

具体操作如下：首先，在CAD绘图界面中选择要缩放的图形，可以通过选择命令或使用窗口选择工具来选择图形。

然后，使用缩放命令（缩放命令通常为“scale”或“zoom”）来进行缩放操作。

在命令提示符中输入缩放比例，例如1:10，然后按下回车键。

最后，选择缩放的基点（一般选择图形的中心点），然后按下回车键完成缩放操作。

3. 使用实际尺寸绘制在CAD软件中，我们可以根据实际尺寸来绘制图形，这样可以保证绘图的准确性。

具体操作如下：首先，确定图形的实际尺寸。

可以通过测量物体的长度、宽度等参数来得到。

然后，在CAD绘图界面中选择绘图工具，例如直线工具、圆形工具等，按照实际尺寸进行绘制。

最后，使用缩放命令将绘制好的图形按照设定的比例缩放到适合的大小。

4. 参考比例尺在绘制大型图纸时，为了方便查看，可以在图纸上标注比例尺。

比例尺可以根据实际情况选择，并将其添加到图纸的适当位置。

具体操作如下：首先，在CAD绘图界面中选择标注工具，例如文本工具、标注工具等。

然后，选择合适的字体和字号，并输入比例尺的数值。

最后，将比例尺标注添加到图纸的适当位置。

CAD常用比例教学：图纸比例、绘图比例、打印比例、注释性比例！

CAD常用比例教学：图纸比例、绘图比例、打印比例、注释性比例！CAD中涉及比例的概念有很多，有些概念比较好理解，例如图块的比例、填充的比例等，有些概念单独拿出来也不难理解，但几个概念混到一块，就容易糊涂了。

之前发过不少关于比例的文章，还是有很多人经常问到比例的问题，这里将CAD中涉及到各种比例汇总一下，希望能帮助大家加深理解。

图纸比例纸张的尺寸有固定的规格，即使加长也是有限制的，而我们绘制的图形尺寸则千变万化，可能是一个极小的零件，也可能是一张极大的地图，最终要打印到图纸上，很难按照实际尺寸打印，因此就必须按照一定的比例放大或缩小，而这个比例就是图纸比例。

在图框中都要标明图纸比例，这样可以明确图纸上图形尺寸与实物尺寸之间的比例关系，如果一张图纸中还有部分采用其他比例，通常都会单独标明比例。

这个比例可以由图形尺寸和纸张尺寸计算出来，但通常各行业和设计单位对不同图纸的比例都是有规范和要求的，我们按照要求设置就好了。

图纸比例看似与CAD画图没有关系，但实际上CAD图纸中的很多比例都是跟这个比例密切相关的。

它决定我们按什么比例绘图、按什么比例打印、文字高度和标注设置多大等等。

在绘图之前必须首先知道这个比例，然后再来规划和绘制图纸，这样才能避免在绘图过程中甚至到最终出图的时候才发现有些比例设置不合理，比如发现文字的高度设置不对，标注打印出来看起来太小或太大等等。

绘图比例绘图比例，就是在CAD中绘制的图形尺寸与实物尺寸之间的比例关系。

AUTOCAD或浩辰CAD等通用CAD软件其实也没有绘图比例这个概念，绘图比例其实是在绘图者的心中，是由绘图者确定的。

比如说有一个100长的线，要1:1画图，你就绘制100个单位长，要1:100画图，就绘制1个单位长。

在CAD绘图时，如果不需要在模型空间绘制多种比例的图形，建议都按1:1比例绘制，这样在绘制、标注、修改时都比较方便。

如果要在模型空间的图框里放置多种比例的图形，比如在建筑立面图旁边放上一个局部的大样图，那么主体图形按1:1绘制，而大样图则按照它相对主体图形放大的倍数来绘制，比如主体图形打印出来是1:100，而大样图打印出来是1:10，那大样图就放大10倍绘制（可以按1:1绘制后用缩放SC功能放大十倍）。

CAD中的各种比例详解

一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。

我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。

一般来说不会因为图纸比例是1：100就输入1000/100=10。

这样，AutoCAD绘图实际是没有绘图比例这个概念的。

二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。

如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。

为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。

如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。

AutoCAD中的比例的概念和使用技巧(一)

AutoCAD中的比例的概念和使用技巧(一)比例是AuoCAD中一个重要的概念。

一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。

我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。

一般来说不会因为图纸比例是1：100就输入1000/100=10。

这样，AutoCAD绘图实际是没有绘图比例这个概念的。

二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。

1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。

如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。

为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。

正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。

这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。

如果采用公制,那“1毫米＝100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是“1米＝100图形单位”，才叫1：100。
