185千瓦的电动机，距电源200米，请问需要多大的铜芯电缆？具体的公式计算？用什么样的启动方式为好？

1--------简化公式：每个kw两个电流

185*2大约等于370A的电流

2---------查电工手册中的电缆载流量表选择240平方毫米的铜芯电缆3---------也可用以下选线口诀选择电缆截面。

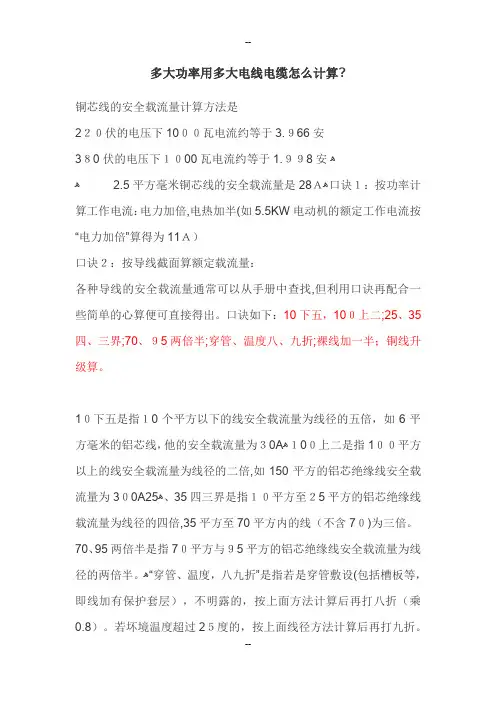

铝芯绝缘线载流量与截面的倍数关系

10下五100上二，

25、35，四、三界，

70、95，两倍半，

穿管、温度，八、九折。

裸线加一半，

铜线升级算。

4----------启动方式看要求定，要求高的话就采用变频启动，要求低的话可采用星三角启动。

5---------- 低压供电范围是400m以内，应该不用考虑压降问题，压降范围400v以下+5% ，-7%。

6-----------如果电压低可以考虑电压补偿

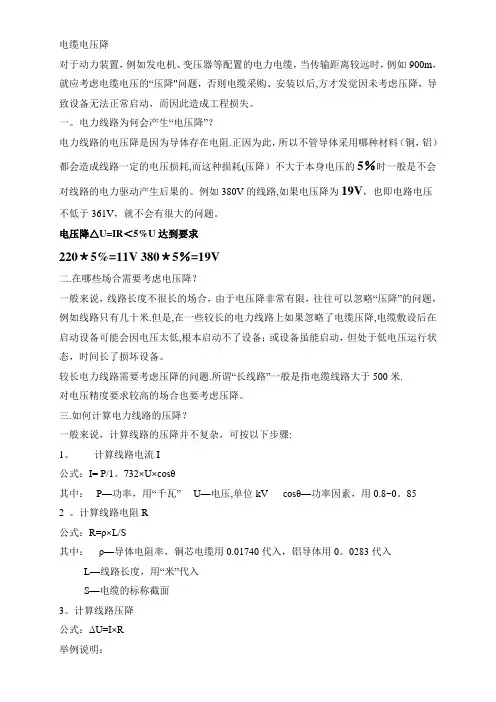

电压损失百分数计算公式

己知P=185KW L=200m △U=5 求S=?

△U=PL/CS

S=PL/C△U=185X200/77X5=37000/385=96.1mm²

分析，如果供应这台电动机的变压器容量足够大，800KVA及以上，高低压配电系统线路的质量好，任何时候电压都不低于额定电压，可以用95mm²铜芯电缆。

如果供应这台电动机的变压器容量不大，800KVA以下，高低压配电系统线路的质量不怎么好，电压有可能低于额定电压，应该选用120mm²铜芯电缆。

功率185kw的额定电流

I=P/1.732UcosΦ=185/1.732/0.38/0.8=185/0.53=350安

电压损失百分数△U=5 的意思，就是100V电压通过导线下降5V,380V电压通过导线下降19V.

国家标准规定：380V动力用户电压损失不能超过额定电压的±7%，考虑其它电压损失，电动机的电缆取△U=5 较为合适。

电压损失百分数计算公式

△U=PL/CS

△U——电压损失百分数

P——输送的有功功率（Kw）

L——输送的距离（m）

C——常数，铝线单相8.3，铝线三相四线46；铜线单相12.8，铜线三相四线77

S——导线截面（mm²）
