万向水平仪
圆柱水平仪
一体化水平仪
迷你水平仪
便携式钥匙扣水平仪
圆形气泡水平仪
框 式 水 平 仪
条 式 水 平 仪
激光水平仪
掌上激光水平仪
直角激光水平仪
水平尺
车载坡度水平仪
电子式水平仪
浴室工程水平仪（电子激光）
工作原理
水平仪的水准管是由玻璃制成，水准管内壁是一个具有一定曲率半 径的曲面，管内装有液体。 当水平仪发生倾斜时，水准管中气泡就向水平仪升高的一端移动， 从而确定水平面的位置。
条式水平仪原理： 由作为工作平面的V型底平面和与工作平面平行的水准器 (俗称气泡)两部 分组成。工作平面的平直度和水准器与工作平面的平行度都做得很精确。 当水平仪的底平面放在准确的水平位置时，水准器内的气泡正好在中间位 置 (即水平位置)。 在水准器玻璃管内气泡两端刻线为零线的两边，刻有 不少于8格的刻度，刻线间距为2mm。当水平仪的底平面与水平位置有微小 的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心 引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。两 端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也 较大，在水准器的刻度上就可读出两端高低的差值。
• 电感式原理：当水平仪的基座因待测工件倾斜而倾斜时，其内部摆锤 因移动所造成感应线圈的电压变化。电容式水平仪其测量原理为一圆 形摆锤自由悬挂在细在线，摆锤受地心重力所影响，且悬浮于无摩擦 状况。摆锤的两边均设有电极且间隙相同时电容量是相等，若水平仪 受待测工件所影响而造成，两间隙不同距离改变即产生电容不同，形 成角度的差异。

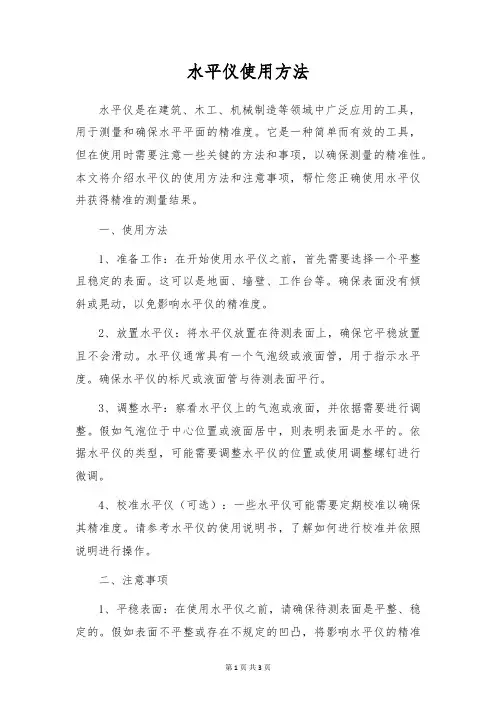

水平仪的种类及使用方法
郭勇军
水平仪

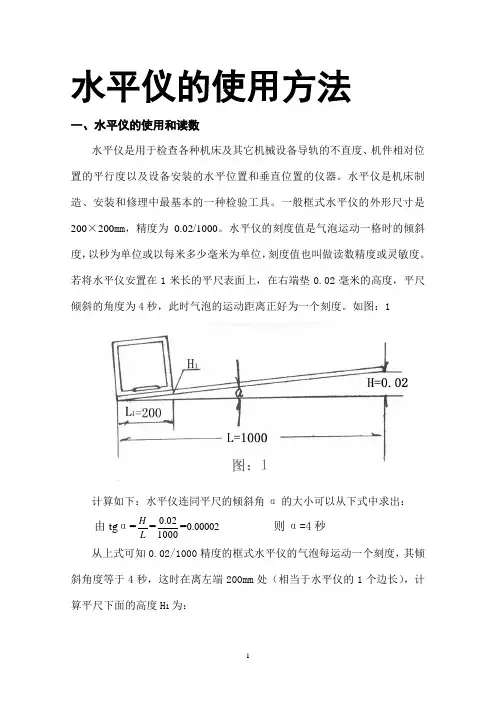

• 水平仪是用于检查各种机床及其它机械设 备导轨的不直度、机件相对位置的平行度 以及设备安装的水平位置和垂直位置的仪 器。水平仪是机床制造、安装和修理中最 基本的一种检验工具。
水平仪分类
• 按水平仪的外形不同可分为：万向水平仪 ，圆柱水平仪，一体化水平仪，迷你水平 仪，相机水平仪，框式水平仪，尺式水平 仪；按水准器的固定方式又可分为：可调 式水平仪和不可调式水平仪。
电子水平仪原理
• 电子式水平仪，它用来测量高精度的工具机，如 NC车床、铣床、切削加工机、三次元量床等床面 ，其灵敏度非常高，若以测量时可左右偏移25刻 度计算，测量工件只在一定的倾斜范围内均可测 量。 • 电子水平仪的主要原理有电感式和电容式等两种 。根据测量方向不同还可分为一维和二维电子水 平仪.
万向水平仪
圆柱水平仪
一体化水平仪
迷你水平仪
便携式钥匙扣水平仪
圆形气泡水平仪
框 式 水 平 仪
条 式 水 平 仪
激光水平仪
掌上激光水平仪
直角激光水平仪
水平尺
车载坡度水平仪
电子式水平仪
浴室工程水平仪（电子激光）
工作原理
水平仪的水准管是由玻璃制成，水准管内壁是一个具有一定曲率半 径的曲面，管内装有液体。 当水平仪发生倾斜时，水准管中气泡就向水平仪升高的一端移动， 从而确定水平面的位置。
条式水平仪原理： 由作为工作平面的V型底平面和与工作平面平行的水准器 (俗称气泡)两部 分组成。工作平面的平直度和水准器与工作平面的平行度都做得很精确。 当水平仪的底平面放在准确的水平位置时，水准器内的气泡正好在中间位 置 (即水平位置)。 在水准器玻璃管内气泡两端刻线为零线的两边，刻有 不少于8格的刻度，刻线间距为2mm。当水平仪的底平面与水平位置有微小 的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心 引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。两 端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也 较大，在水准器的刻度上就可读出两端高低的差值。
• 电感式原理：当水平仪的基座因待测工件倾斜而倾斜时，其内部摆锤 因移动所造成感应线圈的电压变化。电容式水平仪其测量原理为一圆 形摆锤自由悬挂在细在线，摆锤受地心重力所影响，且悬浮于无摩擦 状况。摆锤的两边均设有电极且间隙相同时电容量是相等，若水平仪 受待测工件所影响而造成，两间隙不同距离改变即产生电容不同，形 成角度的差异。
水平仪的种类及使用方法
郭勇军
水平仪
• 水平仪是用于检查各种机床及其它机械设 备导轨的不直度、机件相对位置的平行度 以及设备安装的水平位置和垂直位置的仪 器。水平仪是机床制造、安装和修理中最 基本的一种检验工具。
水平仪分类
• 按水平仪的外形不同可分为：万向水平仪 ，圆柱水平仪，一体化水平仪，迷你水平 仪，相机水平仪，框式水平仪，尺式水平 仪；按水准器的固定方式又可分为：可调 式水平仪和不可调式水平仪。
电子水平仪原理
• 电子式水平仪，它用来测量高精度的工具机，如 NC车床、铣床、切削加工机、三次元量床等床面 ，其灵敏度非常高，若以测量时可左右偏移25刻 度计算，测量工件只在一定的倾斜范围内均可测 量。 • 电子水平仪的主要原理有电感式和电容式等两种 。根据测量方向不同还可分为一维和二维电子水 平仪.
