电气施工图中配电箱AL
电气设计图纸中AL、AW、HAL等各种符号分别代表什么含义？
电气设计图纸中AL、AW、HAL等各种符号分别代表什么含义？学习电气就需要我们进行各种电气图纸的识别，有人说电气图纸很难识别，各种符号真的傻傻分不清，如果你连最基础的电气符号，都不能够识别清楚，又怎么能够期望自己可以看懂电气图呢？所以第一步要做的就是了解熟悉，各种电气符号，希望可以帮助大家快速读懂电气图纸！一、图纸中AL、AW、HAL、SAL、SBX、AP具体含义如下：1、AL代表照明配电箱2、AW代表电表箱3、HAL代表（EW）DD手车式4、SAL代表引下线与金属物体之间的空气中距离(M)5、SBX代表水表箱6、AP代表的是动力配电箱。
电气原理图标注：常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。
元件技术数据：1、电气元件明细表：元器件名称、符号、功能、型号、数量等。
2、用小号字体注在其电气原理图中的图形符号旁边。
二、电气图纸中各个开关含义及字母的意思（1）NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
（2）DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
（3）CPM-R40TA ,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5（4）KBO-32C/M23.06MF ,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。
作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号。
三、常用的电气、弱电、给排水常用图例电气图例：建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
电气施工图中配电箱AL
电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APE W,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-FCL123/WP1是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1分别为电力线路1，照明线路1，应急线路105,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。

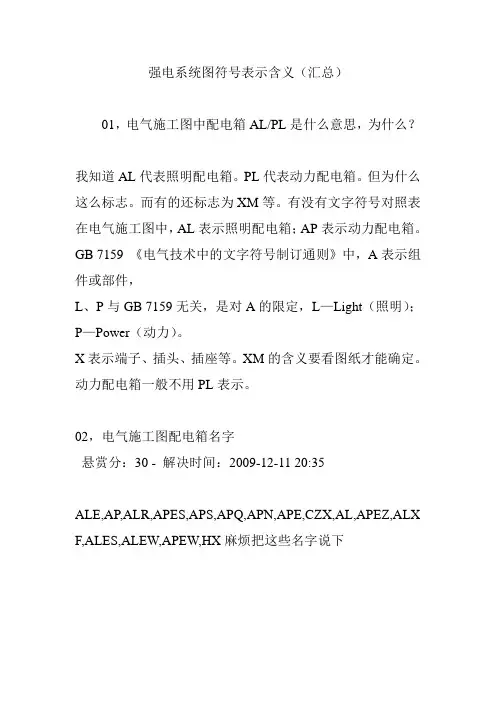

强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字悬赏分：30 - 解决时间：2009-12-11 20:35ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALX F,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义悬赏分：30 - 解决时间：2010-6-21 17:20配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D1312~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？悬赏分：5 - 解决时间：2008-6-26 11:32指应急照明配电箱（有双电源）。
强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。

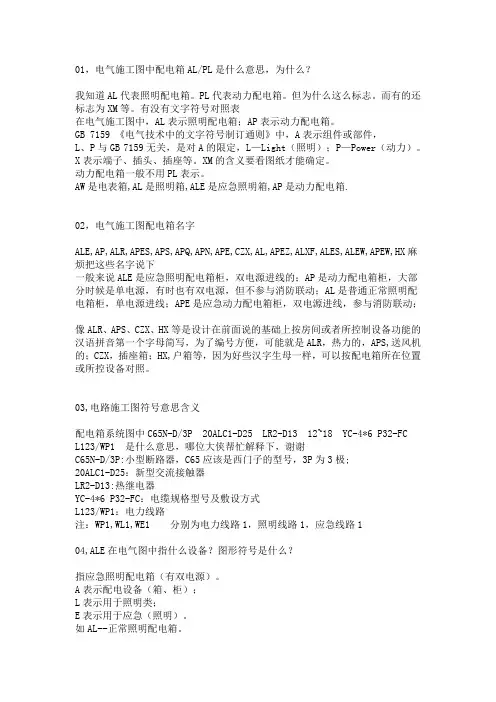

电气符号含义大全.
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气符含义大全
01，电气施工图中配电箱AL/PL 是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light （照明）；P-Power （动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APE麻烦耙这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR APS CZX HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR热力的，APS送风机的；CZX插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03, 电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极；20ALC1-D25新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC :电缆规格型号及敷设方式L123/WP1电力线路注：WP1,WL1,WE1分别为电力线路1,照明线路1,应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气符号含义大全..
电气符号含义大全..01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气符号含义大全
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱.PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等.有没有文字符号对照表在电气施工图中，AL表示照明配电箱;AP表示动力配电箱.GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定,L—Light（照明)；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定.动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱，ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE，AP,ALR，APES，APS,APQ，APN，APE，CZX，AL,APEZ，ALXF,ALES，ALEW，APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜,双电源进线的;AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线,参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的,APS，送风机的;CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照.03,电路施工图符号意思含义配电箱系统图中C65N—D/3P 20ALC1—D25 LR2-D13 12~18 YC-4＊6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P：小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25:新型交流接触器LR2—D13:热继电器YC-4＊6 P32—FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104，ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气设计图纸中AL、AW、HAL等各种符号的含义
电气设计图纸中AL、AW、HAL等各种符号的含义01图纸中AL、AW、HAL、SAL、SBX、AP具体含义如下：1、AL代表照明配电箱2、AW代表电表箱3、HAL代表（EW）DD手车式4、SAL代表引下线与金属物体之间的空气中距离(M)5、SBX代表水表箱6、AP 代表的是动力配电箱。
电气原理图标注：常见的标有：QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。
元件技术数据：1、电气元件明细表：元器件名称、符号、功能、型号、数量等。
2、用小号字体注在其电气原理图中的图形符号旁边。
02电气图纸中各个开关含义及字母的意思（1）NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
（2）DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
（3）CPM-R40TA ,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5（4）KBO-32C/M23.06MF ,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。
作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号。
03常用的电气、弱电、给排水常用图例电气图例：建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。
上图中，左边图例，右边为相对应的安装高度。
弱电图例：给排水图例：04常用字母符号大全符号名称和符号的解释（1）电线穿线管一般有PVC——PVC管SC——焊接钢管KBG——扣压式镀锌薄壁电线管JDG——紧定式镀锌薄壁电线管（2）电气设计施工图中常用线路敷设方式SR——沿钢线槽敷设BE——沿屋架或跨屋架敷设CLE——沿柱或跨柱敷设WE——沿墙面敷设CE——沿天棚面或顶棚面敷设ACE——在能进入人的吊顶内敷设BC——暗敷设在梁内CLC——暗敷设在柱内WC——暗敷设在墙内CC——暗敷设在顶棚内ACC——暗敷设在不能进入的顶棚内FC——暗敷设在地面内SCE——吊顶内敷设,要穿金属管（3）导线穿管表示SC——焊接钢管MT——电线管PC-PVC——塑料硬管FPC——阻燃塑料硬管CT——桥架MR——金属线槽M——钢索CP——金属软管PR——塑料线槽RC——镀锌钢管（4）导线敷设方式的表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷（5）灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上SR——沿钢线槽BE——沿屋架或跨屋架CLE——沿柱或跨柱SC——穿焊接钢管敷设MT——穿电线管敷设PC——穿硬塑料管敷设FPC——穿阻燃半硬聚氯乙烯管敷设CT——电缆桥架敷设MR——金属线槽敷设PR——塑料线槽敷设M——用钢索敷设KPC——穿聚氯乙烯塑料波纹电线管敷设CP——穿金属软管敷设DB——直接埋设TC——电缆沟敷设（6）导线敷设部位的标注AB——沿或跨梁（屋架）敷设BC——暗敷在梁内AC——沿或跨柱敷设CLC——暗敷设在柱内WS——沿墙面敷设WC——暗敷设在墙内CE——沿天棚或顶板面敷设CC——暗敷设在屋面或顶板内SCE——吊顶内敷设FC——地板或地面下敷设。
强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气符号含义
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
强电系统图符号表示含义(汇总)
强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气图纸图例符问答很精细
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,AP EW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L1 23/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
强电系统图符号表示含义(总结)
强电系统图符号表示含义(总结)————————————————————————————————作者：————————————————————————————————日期：强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字悬赏分：30 - 解决时间：2009-12-11 20:35ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALX F,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义悬赏分：30 - 解决时间：2010-6-21 17:20配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D1312~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？悬赏分：5 - 解决时间：2008-6-26 11:32指应急照明配电箱（有双电源）。
强电系统图符号表示含义（总结）
强电系统图符号表示含义（总结）强电系统图符号表示含义(总结)————————————————————————————————作者：————————————————————————————————日期：强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字悬赏分：30 - 解决时间：2009-12-11 20:35ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义悬赏分：30 - 解决时间：2010-6-21 17:20配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D1312~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？悬赏分：5 - 解决时间：2008-6-26 11:32指应急照明配电箱（有双电源）。
电气符号含义[1]
![电气符号含义[1]](https://img.taocdn.com/s3/m/d340c52658fb770bf78a5515.png)
01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气图纸图例符问答很精细
01，电气施工图中配电箱AL/PL是什么意思，为什么我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,AP EW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P20ALC1-D25LR2-D1312~18YC-4*6P32-FCL123/WP1是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备图形符号是什么指应急照明配电箱（有双电源）。
电气施工图中配电箱AL
电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路105,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路105,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。
再帮忙解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱），也叫终端电器，模数化终端电器。
近代配电箱多采用模数化电器（好处略），模数指内部器件单元，如微型断路器的【宽度】，以9mm为基本单位，但断路器最小的是单极断路器，占18mm宽，理论上是2个模数，但工程上常以18mm宽为1个模数，同时因为是单极断路器的宽度，单极也称1P（Pole,极），那么模数化配电箱规格就按P数分为若干种，它们的高度相同，宽度=边余量+总P数+边余量。
那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
其他的顾不上查资料了，自己网上搜吧。
07,建筑电气中的电缆电线符号表示？比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊？！？！？！求老师总结下谢谢！！！！！！！！！！！！！！！越多越好~电缆表示方法：型号-电压-规格规格表示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面，表示“布电线类”(绝缘电线)；字母在型号最后面，表示“扁线类”V——聚氯乙烯料（一个V表示聚氯乙烯绝缘，两个V表示聚氯乙烯护套）R——软线类T——表示导体为铜材（铜是电线电缆主要材料，故铜的代号常省略）L——表示导体为铝材电线电缆命名规则类别：ZR（阻燃）NH（耐火）BC（低烟低卤）E（低烟无卤）K（控制电缆类）DJ（电子计算机）N（农用直埋）JK（架空电缆类）B（布电线）导体：T（铜导体）L（铝导体）G（钢芯）R（铜软线）绝缘：V（聚氯乙烯）YJ（交联聚乙烯）Y（聚乙烯）X（天然丁苯胶混合物绝缘,即橡胶）G（硅橡胶混合物绝缘）YY（乙烯－－-乙酸乙烯橡皮混合物绝缘）护套：V（聚氯乙烯护套）Y（聚乙烯护套）F（氯丁胶混合物护套）屏蔽：P（铜网屏蔽）P1（铜丝缠绕）P2（铜带屏蔽）P3（铝塑复合带屏蔽）09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么？还有C65N-C16/3P VV*5x2.5-SC32/WC/FC 谢谢C65N-16A 2P 是指使用C65小规格的断路器，N为最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极VV*5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
10,建筑电气图纸中有一个双电源切换箱？他的符号是HUSD18R-63/16A-4P是什么意思？这个箱能有多大？他下面还有一个EPS箱是用DUYD-220V/2KW表示的，请问这个箱能有多大？里面的EPS大尺寸是多大？EPS箱有三趟回路。
EPS是应急电源装置，标准的可以连续供电12小时，一般用于消防应急电源，HUSD18R-63/16A-4P是个型号，DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
双电源切换箱应该不大，一个双电源开关，加几个断路器，80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS），这个EPS应该是消防应急照明。
11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白，有的画一个对交叉，有的是上白下黑，有的是左白右黑，有的是左黑右白问题补充：都是什么意思表示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号，但是设计常用它表示明装照明配电箱(柜)；全黑的为照明配电箱(柜）一般符号，画在墙内为暗装，画在墙外为明装，但是设计常用它表示为暗装照明配电箱（柜）；半黑半白的为动力配电箱（柜），同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱（柜），但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱（柜），有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装，墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定。
配电箱符号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内wall concealed laying CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR （steel raceway）沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
以上内容来自《施耐德电控设备手册》，如果需要的话留下Email，我可以发给你，你也可以在网上下载。
施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
