逐点比较法插补实验报告
直线插补实验报告(3篇)
第1篇一、实验目的1. 理解直线插补的概念和原理。
2. 掌握直线插补算法的基本方法。
3. 通过实验验证直线插补算法的正确性和实用性。
二、实验原理直线插补是一种将曲线或曲面拟合为一系列直线段的方法,它通过计算两个已知点之间的直线段坐标来实现。
在数控加工、机器人运动控制等领域中,直线插补技术具有重要意义。
直线插补的基本原理如下:1. 确定起点和终点坐标:根据实际需求,确定直线段的起点和终点坐标。
2. 计算直线段斜率:根据起点和终点坐标,计算直线段的斜率。
3. 确定步长:根据直线段长度和步长精度要求,确定步长。
4. 循环计算:从起点开始,按照步长逐点计算直线段上的坐标,直至到达终点。
三、实验设备1. PC机:用于编写和运行直线插补程序。
2. MATLAB:用于图形化展示直线插补结果。
四、实验步骤1. 编写直线插补程序:根据实验原理,使用MATLAB编写直线插补程序。
2. 输入起点和终点坐标:根据实验要求,输入直线段的起点和终点坐标。
3. 设置步长:根据实验要求,设置直线插补的步长。
4. 运行程序:运行直线插补程序,计算直线段上的坐标。
5. 图形化展示:使用MATLAB绘制直线段和插补结果,验证直线插补算法的正确性。
五、实验结果与分析1. 实验结果:通过实验,成功实现了直线插补,并绘制了直线段和插补结果。
2. 分析:(1)直线插补算法的正确性:实验结果表明,直线插补算法能够准确计算出直线段上的坐标,满足实验要求。
(2)直线插补算法的实用性:直线插补技术在数控加工、机器人运动控制等领域具有广泛的应用前景,通过实验验证了直线插补算法的实用性。
(3)步长对插补结果的影响:在实验过程中,我们发现步长对插补结果有一定影响。
当步长较小时,插补结果更精确;当步长较大时,插补结果误差较大。
因此,在实际应用中,应根据精度要求选择合适的步长。
六、实验结论1. 直线插补实验成功实现了直线段的插补,验证了直线插补算法的正确性和实用性。
实验一 逐点比较法圆弧和直线插补实验
Y B(xe,ye)
M(xm,ym)
Rm R
A(x0,y0)
O 图3 圆弧插补原理图 X
圆弧插补原理参见上图,对于第一象限逆圆,设圆弧的起点为 A(x0,y0),终点为 B(xe,ye), 圆弧半径为 R。加工点为 M(xm,ym),它与圆心的距离为 Rm,则
(1)偏差计算
Fm
=
Rm2
− R2
=
xm2
p102=p102-p104 p101=p101+1 x-0.1 else p102=p102+p103 p101=p101+1 y0.1
;计算新的偏差值(Fi+1=Fi-ya) ;步数计数器加一 ;X方向进分别是(-0.1 -0.5 -1.0) ;偏差判别(若P102小于0表示刀具在直线下方) ;计算新的偏差值(Fi+1=Fi+xa) ;步数计数器加一 ;Y方向进给分别是(0.1 0.5 1.0)
endif
endwhile
close
(3)根据直线插补编成格式,编写所给圆弧插补程序。 各组的圆弧的插补任务是: u 第一组:圆弧半径 50,第二象限顺圆;
第二组:圆弧半径 50,第二象限逆圆; 第三组:圆弧半径 60,第三象限顺圆; 第四组:圆弧半径 60,第三象限逆圆; 第五组:圆弧半径 70,第四象限顺圆; 第六组:圆弧半径 70,第四象限逆圆; open prog7 clear linear inc p101=0 p102=0 p103=0 p104=50 while(p101!>100) if(p102!<0) y0.5 p101=p101+1 p102=p102-2*p104+1 p104=p104-1 else -x0.5 p101=p101+1 p102=p102-2*p103+1 p103=103-1 endif endwhile close
基于符号判别法的逐点比较法圆弧插补算法的研究
基于符号判别法的逐点比较法圆弧插补算法的研究随着数控技术的飞速发展,圆弧插补算法成为数控系统中的重要组成部分。
圆弧插补算法一直是数控技术研究的热点之一。
目前,国内外研究者对圆弧插补算法进行了大量的研究和探索。
本文基于符号判别法的逐点比较法,对圆弧插补算法进行了深入研究并提出了一些新的改进方法。
一、圆弧插补算法的基本原理圆弧插补算法是数控加工中常用的一种插补算法。
其基本原理是根据圆弧的参数方程,将圆弧离散成多个插补点,通过控制机床加工动作,沿着这些插补点逐步插补完成圆弧加工。
其具体步骤如下:(1)确定圆弧的参数方程:圆弧的参数方程可以用x=f(t)和y=g(t)表示。
其中,t表示圆弧的参数(通常取值范围为0~1),x和y分别表示圆弧上各点的坐标。
(2)确定圆弧上所需插补点的个数:根据加工要求和机床精度,确定圆弧上所需插补点的个数。
一般情况下,插补点的个数越多,圆弧加工的精度越高,但是加工时间也越长。
(3)计算圆弧上各点的坐标:通过圆弧的参数方程,计算出圆弧上各点的坐标。
(4)控制机床加工动作:根据圆弧上各点的坐标,依次控制机床在各个点之间插补出圆弧。
符号判别法的逐点比较法是一种常用的圆弧插补算法。
它的主要原理是将圆弧平均分成若干段,然后逐段进行插补。
具体步骤如下:(1)将圆弧平均分成n段:根据圆弧弧长和所需插补点的个数,计算出n值,将圆弧平均分成n段。
(3)逐点进行插补:从第一个插补点开始,逐一进行插补操作,直到插补完所有的插补点。
(4)控制加工精度:根据机床精度和加工要求,确定插补点的个数和分段数量,以控制圆弧加工的精度。
三、改进方法基于符号判别法的逐点比较法在圆弧插补算法中具有重要的地位,但是在实际应用中存在着一些问题。
为了提高圆弧加工的精度和效率,我们提出以下两种改进方法:(1)自适应分段:传统的逐点比较法是将圆弧分成固定的小段,每一段都进行插补。
但是在实际应用中,圆弧的曲率并不是在整个圆弧上都保持一致的,因此对于一些曲率较低的圆弧,将其分得更多一些可以提高加工精度。
逐点比较插补原理的实现最新版
逐点比较插补原理的实现最新版《微型计算机控制技术》课程设计报告课题名称:逐点比较插补原理的实现姓名:章洪高班级:自动化2班学号: 2指导老师:徐猛华东华理工大学机械与电子工程学院2016年6月目录1设计任务及要求 (4)2方案设计及认证 (4)3硬件设计原理 (5)3.1硬件结构 (5)3.2硬件电路图 (7)3.3硬件原理 (8)4软件系统 (11)4.1软件思想 (11)4.2流程图 (11)4.3源程序 (14)5调试记录及结果分析 (14)5.1仿真界面设置 (14)5.2调试记录 (15)5.3结果分析 (17)6心得体会 (18)7参考资料 (19)附录: (19)1设计任务及要求设计一个计算机控制步进电机系统,该系统利用单片机的I/O口输出控制信号,其信号驱动控制X、Y两个方向的三相步进电机转动,利用逐点比较法插补绘制出如下曲线。
图1-1 第一象限逆圆弧课程设计的主要任务:1)在显示器上显示任意四位十进制数;a、定义键盘按键:10个为数字键0~9;6个功能键:设置SET、清零CLR、确认、开始START、暂停、停止;b、显示器上第一位显示次数,后三位显示每次行走的角度;c、通过键盘的按键,设置X、Y轴插补的起始值;按START键启动步进电机开始转动,按SET键进行数据设置、按CLR键清零。
2)设计硬件系统,画出电路原理框图(要求规范);3)定义步进电机转动的控制字;(不设计步进电机驱动电路与驱动程序)。
4)推导出用逐点比较法插补绘制出下面曲线的算法;5)编写算法控制程序线;6)撰写设计说明书。
2方案设计及认证本次课程设计内容为设计一个单片机控制步进电机系统,该系统利用单片机的I/O口输出控制信号,其信号驱动后控制X、Y两个方向的三相步进电机转动,利用逐点比较法插补绘制出第一象限逆圆弧。
第一象限逆弧如图2-1所示。
图2-1 第一象限逆圆弧针对以上设计要求,采用单片机控制步进电机进行逐步逼近插补。

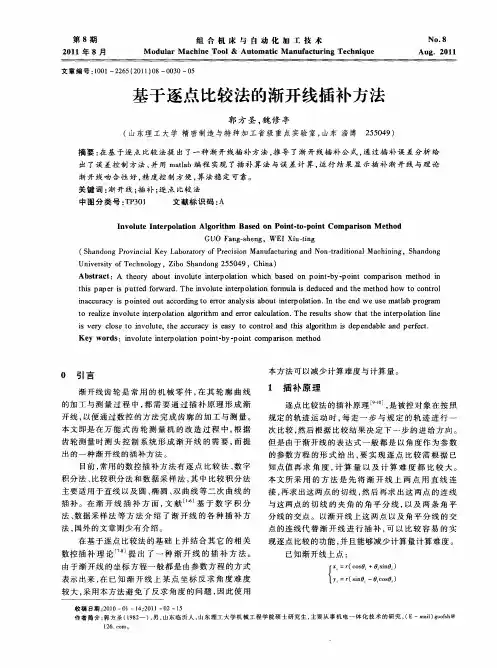

基于逐点比较法的渐开线插补方法
n c u a y i i e u c o di o e r ra ayss a o n e po ai n. n t e e d w em ia c r c spontd o ta c r ng t ro n l i b uti tr lto I h n eus  ̄ lb pr rm a oga t e l e ivout t r a in ag rt o r ai z n l e i epolto lo i n hm n ro ac lto Th e ulss o t a h t r lto i e a d er rc lu a in. er s t h w h tt e i epo ai n l n n i r l s o ivou e h c u a y i a y t o to n h s ag rt s ve co e t n lt ,t e a c r c s e s o c n r la d t i lo i y hm s d pe d b e a d pe  ̄c . i e n a l n r t K e o ds:i v l e i t r lto i tb po tc m pa io eh yw r n out n epo a in po n - y- i o n s n m t od r
开线 , 以便 通 过数 控 的 方法 完 成 齿廓 的加 工 与 测 量 。
本 文 即 是 在 万 能 式 齿 轮 测 量 机 的 改 造 过 程 中 , 据 根
齿轮 测量 时 测 头 控 制 系统 形 成 渐 开 线 的需 要 , 提 而 出 的一种 渐 开线 的插补 方法 。 目前 , 用 的数控 插 补方 法 有 逐 点 比较 法 、 字 常 数
t i pe s p t d f r a d. h s pa r i ute o w r Thei v l t n epoa in f r o u e it r lto o mul s d d e nd t eho o t o r l n a i e uc d a hem t d h w o c nto
逐点比较法圆弧插补
逐点比较法圆弧插补逐点比较法圆弧插补过程与直线插补过程类似,每进给一步也都要完成四个工作节拍:偏差判别、坐标进给、偏差计算、终点判别。
但是,逐点比较法圆弧插补以加工点距圆心的距离大于还是小于圆弧半径来作为偏差判别的依据。
如图5-7所示的圆弧AB,其圆心位于原点O(0,0),半径为R,令加工点的坐标为P(xi,yj),则逐点比较法圆弧插补的偏差判别函数为当F=0时,加工点在圆弧上;当F>0时,加工点在圆弧外;当F<0时,加工点在圆弧内。
同插补直线时一样,将Fi,j=0同Fi,j>0归于一类。
下面以第一象限圆弧为例,分别介绍顺时针圆弧和逆时针圆弧插补时的偏差计算和坐标进给情况。
1.插补第一象限逆圆弧1)当Fi,j≥0时,加工点P(xi,yj)在圆弧上或圆弧外,-X方向进给一个脉冲当量,即向趋近圆弧的圆内方向进给,到达新的加工点Pi-1,j,此时xi -1=xi-1,则新加工点Pi-1,j的偏差判别函数Fi-1,j为(2)当Fi,j<0时,加工点P(xi,yj)在圆弧内,+Y方向进给一个脉冲当量,即向趋近圆弧的圆外方向进给,到达新的加工点Pi,j+1,此时yj+1=yj+1,则新加工点Pi,j+1的偏差判别函数Fi,j+12.插补第一象限顺圆弧1)当Fi,j≥0时,加工点P(xi,yj)在圆弧上或圆弧外,-Y方向进给一个脉冲当量,即向趋近圆弧的圆内方向进给,到达新的加工点Pi,,j-1,此时yj-1=yj-1,则新加工点Pi,j-1的偏差判别函数Fi,j-1为2)当Fi,j<0时,加工点P(xi,yj)在圆弧内,+X方向进给一个脉冲当量,即向趋近圆弧的圆外方向进给,到达新的加工点Pi+1,j,此时xi+1=xi +1,则新加工点Pi+1,j的偏差判别函数为Fi+1,j由以上分析可知,新加工点的偏差是由前一个加工点的偏差Fi,j及前一点的坐标值xi、yj递推出来的,如果按式(5-6)、(5-7)、(5-8)、(5-9)计算偏差,则计算大为简化。
逐点比较法插补原理实验报告
南昌航空大学实验报告年月日课程名称:数控技术实验名称:逐点比较法插补原理班级:姓名:同组人:指导老师评定:签名:一、实验的目的与要求1.目的①掌握逐点比较法插补的原理及过程;②掌握利用计算机高级语言,设计及调试“插补运算轨迹”模拟画图的程序设计方法;③进一步加深对插补运算过程的理解;二、实验仪器计算机一台三、实验原理①逐点比较法插补运算的原理首先粗略的简单介绍一下机床是如何按照规定的图形加工出所需的工件的。
例如,现在要加工一段圆弧(图2-1),起点为A,终点为B,坐标原点就是圆心,Y轴、X轴代表纵、横拖板的方向,圆弧半径为R。
如从A点出发进行加工,设某一时刻加工点在M1,一般来说M1和圆弧有所偏离。
因此,可根据偏离的情况确定下一步加工进给的方向,使下一个加工点尽可能向规定图形(即圆弧)靠拢。
若用R M1表示加工点M1到圆心O的距离,显然,当R M1<R时,表示加工点M1在圆内,这时应控制纵拖板(Y拖板)向圆外进给一步到新加工点M2,由于拖板被步进电机带动,进给一步的长度是固定的(1微米),故新的加工点也不一定正好在圆弧上。
同样,当M2≥R时,表示加工点M2在圆外或圆上,这时应控制横拖板(X拖板)向圆内进给一步。
如此不断重复上述过程,就能加工出所需的圆弧。
图2-1 插补原理可以看出,加工的结果是用折线来代替圆弧,为了清楚起见,在图2-1中,每步的步长画的很大,因此加工出来的折线与所需圆弧的误差较大。
若步长缩小,则误差也跟着缩小,实际加工时,进给步长一般为1微米,故实际误差时很小的。
②计算步骤由上述可以看出,拖板每进给一步都要完成四个工作节拍。
偏差判别:判别偏差符号,确定加工点是在要求图形外还是在图形内。
工作台进给:根据偏差情况,确定控制X坐标(或Y坐标)进给一步,使加工点向规定的图形靠拢,以缩小偏差。
偏差计算:计算进给一步后加工点与要求图形的新偏差,作为下一步偏差判别的依据。
终点判断:判定是否到达终点,如果未达到终点,继续插补,如果以到达终点,停止插补。
逐点比较法第一象限直线插补
逐点比较法第一象限直线插补编程逐点比较法是以折线来逼近给定的轨迹,就是每走一步控制系统都要将加工点与给定的图形轨迹相比较,以决定下一步进给的方向,使之逼近加工轨迹。
逐点比较法以折线来逼近直线或圆弧,其最大的偏差不超过一个最小设定单位。
只要将脉冲当量取得足够小,就可以达到精度要求。
逐点比较插补法在脉冲当量为0.01mm,系统进给速度小于3000mm/min时,能很好的满足要求。
一、逐点比较法直线插补如下图所示设直线 oA 为第一象限的直线,起点为坐标原点o (0 , 0) ,终点坐标为, A( ) , P() 为加工点。
若 P 点正好处在直线 oA 上,由相似三角形关系则有即点在直线 oA 上方 ( 严格为直线 oA 与 y 轴正向所包围的区域 ) ,则有即若 P 点在直线 oA 下方 ( 严格为直线 oA 与 x 轴正向所包围的区域 ) ,则有图 3 — 1 逐点比较法第一象限直线插补即令则有:①如,则点 P 在直线 oA 上,既可向 +x 方向进给一步,也可向 +y 方向进给一步;②如,则点 P 在直线 oA 上方,应向 +x 方向进给一步,以逼近oA直线;③如,则点 P 在直线 oA 下方,应向 +y 方向进给一步,以逼近 oA直线一般将及视为一类情况,即时,都向 +x 方向进给一步。
当两方向所走的步数与终点坐标相等时,停止插补。
这即逐点比较法直线插补的原理。
对第一象限直线 oA 从起点 ( 即坐标原点 ) 出发,当 F时, +x 向走一步;当 F<0 时,y 向走一步。
特点:每一步都需计算偏差,这样的计算比较麻烦。
递推的方法计算偏差:每走一步后新的加工点的偏差用前一点的加工偏差递推出来。
采用递推方法,必须知道开始加工点的偏差,而开始加工点正是直线的起点,故。
下面推导其递推公式。
设在加工点 P( ) 处,,则应沿 +x 方向进给一步,此时新加工点的坐标值为新加工点的偏差为即若在加工点 P( ) 处,,则应沿 +y 方向进给一步,此时新加工点的坐标值为,新加工点的偏差为即综上所述,逐点比较法直线插补每走一步都要完成四个步骤 ( 节拍 ) ,即:(1) 位置判别根据偏差值大于零、等于零、小于零确定当前加工点的位置。
逐点比较法直线插补程序
逐点比较法直线插补程序
一、实验目的
1、进一步理解逐点比较法直线插补的原理
2、掌握在计算机环境中完成直线逐点比较法插补的软件实现方法。
二、实验设备
1、计算机及其操作系统
2、VB 6.0软件
三、实验原理
机床数控系统依据一定方法确定刀具运动轨迹,进而产生基本廓形曲线,如直线、圆弧等。
其它需要加工的复杂曲线由基本廓形逼近,这种拟合方式称为“插补”(Interpolation)。
“插补”实质是数控系统根据零件轮廓线型的有限信息(如直线的起点、终点,圆弧的起点、终点和圆心等),在轮廓的已知点之间确定一些中间点,完成所谓的“数据密化”工作。
四、实验方法
本次实验是在VB6.0环境下完成了直线逐点比较法插补的软件实现。
软件中实现,主要分为两部分,一是人际交互,用户采集数据和演示其插补过程;二是插补的计算过程,此为这次实验的核心。
逐点比较法的插补有四个工作节拍:偏差判别、进给、偏差计算和终点判别,第一象限直线插补的偏差判别公式如下:
Fi = Xe Yi -Y e Xi
Fi≥0时,偏差判别公式为Fi+1= Fi-Y e,向X正方向进给
Fi< 0时,偏差判别公式为Fi+1= Fi+Xe,向Y正方向进给
其工作流程图如下所示:
根据流程编写合理的界面和控制主程序代码。
插补运动(逐点比较法)
1、概述在机床的实际加工中,被加工工件的轮廓形状千差万别,各式各样。
严格说来,为了满足几何尺寸精度的要求,刀具中心轨迹应该准确地依照工件的轮廓形状来生成。
然而,对于简单的曲线,数控装置易于实现,但对于较复杂的形状,若直接生成,势必会使算法变得很复杂,计算机的工作量也相应地大大增加。
因此,在实际应用中,常常采用一小段直线或圆弧去进行逼近,有些场合也可以用抛物线、椭圆、双曲线和其他高次曲线去逼近(或称为拟合)。
所谓插补是指数据密化的过程。
在对数控系统输入有限坐标点(例如起点、终点)的情况下,计算机根据线段的特征(直线、圆弧、椭圆等),运用一定的算法,自动地在有限坐标点之间生成一系列的坐标数据,即所谓数据密化,从而自动地对各坐标轴进行脉冲分配,完成整个线段的轨迹运行,以满足加工精度的要求。
机床数控系统的轮廓控制主要问题就是怎样控制刀具或工件的运动轨迹。
无论是硬件数控(NC)系统,还是计算机数控(CNC)系统或微机数控(MNC)系统,都必须有完成插补功能的部分,只是采取的方式不同而已。
在CNC或MNC中,以软件(程序)完成插补或软、硬件结合实现插补,而在NC中有一个专门完成脉冲分配计算(即插补计算)的计算装置——插补器。
无论是软件数控还是硬件数控,其插补的运算原理基本相同,其作用都是根据给定的信息进行数字计算,在计算过程中不断向各个坐标发出相互协调的进给脉冲,使被控机械部件按指定的路线移动。
有关插补算法问题,除了要保证插补计算的精度之外,还要求算法简单。
这对于硬件数控来说,可以简化控制电路,采用较简单的运算器。
而对于计算机数控系统来说,则能提高运算速度,使控制系统较快且均匀地输出进给脉冲。
经过多年的发展,插补原理不断成熟,类型众多。
从产生的数学模型来分,有直线插补、二次曲线插补等;从插补计算输出的数值形式来分,有基准脉冲插补(又称脉冲增量插补)和数据采样插补。
在基准脉冲插补中,按基本原理又分为以区域判别为特征的逐点比较法插补,以比例乘法为特征的数字脉冲乘法器插补,以数字积分法进行运算的数字积分插补,以矢量运算为基础的矢量判别法插补,兼备逐点比较和数字积分特征的比较积分法插补,等等。
实验课讲稿(实验二 逐点比较法插补实验)
实验二一、内容实验二逐点比较法插补实验二、重点/难点内容实验装置和实验环境的熟悉和了解;逐点比较法插补算法的实现;逐点比较法插补的过象限处理;实验中碰到的疑难问题分析和改进。
三、详细内容(一)实验目的1.进一步掌握“数控原理与系统实验装置”的使用方法;2.掌握逐点比较法直线插补和圆弧插补的基本工作原理和软件实现方法。
(二)实验器材1.计算机一台;2.数控原理与系统实验装置一套;3.C语言支持软件。
(三)预习要求1.复习教材中有关“逐点比较法插补”的有关内容;2.仔细阅读本实验指导书前言部分内容,要求完全掌握实验装置的使用;3.仔细阅读本实验内容和提供的部分参考程序清单。
(四)实验原理逐点比较法是使用阶梯折线来逼近被插补直线或圆弧轮廓的方法,一般是按偏差判别、进给控制、偏差计算和终点判别共四个节拍来实现一次插补过程。
根据教材中有关内容,给出第一象限内直线与圆弧的逐点比较法插补的流程图如教材中图3-5和图3-8所示。
当插补过程中某个坐标轴出现进给脉冲时,可通过调用开环系统的位置控制函数来完成,具体如下:void open_position_ctrl (int Dx, int Dy);其中,Dx = +1、-1、0,分别表示X轴方向上出现正向进给脉冲、反向进给脉冲、没有进给脉冲。
Dy=+1、-1、0,分别表示Y轴方向上出现正向进给脉冲、反向进给脉冲、没有进给脉冲。
在将进给脉冲送给小型铣床执行的同时,也可通过CRT来模拟显示插补轨迹,以便观察插补过程的正确性。
为了简单起见,本次实验过程中只要求实现L1和NR1的插补。
(五)参考程序清单见实验教材《数控系统综合实践》所附光盘。
(六)实验步骤1.启动C语言编辑环境,打开实验程序文件(exp03.cpp);2.输入预先编好的部分程序;3.调试程序,并通过CRT模拟显示,验证其正确性。
(*) 调试过程中不开功放电源。
4.在模拟成功后,增加位置控制输出程序,并打开功放电源,利用小型铣床画出被插补的结果。
逐点比较法椭圆插补运算研究
1 逐点比较法在椭圆加工中运算分析
在椭圆加工过程中可以效仿代数运算圆弧插补 的方 法 , 找到刀具与编程轮廓之间的相对偏移位置, 根据偏移位置及时调整偏移量。如 图 1所 示 , 假设编 程轮廓为第 I 象 臟 圆 弧 犯 椭 圆 圆 心 为 C K0 , 0 ), 椭圆弧起点为^( »。 , 7。 ) 刀 具 动 点 坐 标 为 , % ), 终点坐标为 C( \ ),a 为长半轴长,6为短半轴长。 前 出 坐 标 V
数 控 系 统 逐 点 比较法又称代数运算法 ,其基本 原理是每次仅向一个坐标轴输出一个进给脉冲, 而 每走一步都要通过偏差函数计算, 判断动点的瞬时 坐标与规定加工轨迹之间的偏差, 然后决定下一步 的进 给 方 向 。该 算 法 具 有 运 算 直 观 、 误差小于一个 脉冲当量、 输出脉冲均匀、 调节方便等优点, 因此广 泛应用于两坐标联动数控设备中。
岬究与裸索
FUJIAN NONGJI
逐点比较法椭圆插补运算研究#
李双成陈兴媚 (广东理工学院, 广 东 肇 庆 526000)
摘 要 :提 出 了 一 种 可 实 现 椭 圆 弧 曲 线 加 工 的 插 补 运 算 方 法 , 通过对椭圆弧曲线加工的运算分析,推出不 同象限插补运算计算公式及进给方向, 并通过实例分析, 验证该方法的可行性, 为椭圆弧曲线加工进一步研究 及应用提供理论依据。 关键词 :逐点比较法;进给方向; 偏差判别; 过象限处理 中图分类号:TG5 0 2 文献标识码:A
第 3 拍:计算新偏差。刀具每进给一步, 都要按 公式(1)计算出新的偏差值, 作为下一步进给方向的 判别依据。开始时, 刀具位于椭圆弧起点雄。 ,y。 ), 因 此 作 ^ ) = 〇。设 经 过 ; 次插补后当前刀具在 五(*;, y;)点, 对应偏差函数为尸(*;, y;)= 若 矣 厶 2_ 厶 2*卜 《 2; ^ 2,
逐点比较法和数字积分的直线插补
逐点比较法和数字积分的直线插补逐点比较法和数字积分的直线插补班级:自动化0802姓名:王有录 0806050231赵向军 0806050234孙永林 0806050236日期:2011年5月10日1.引言数控技术逐渐成为了制造业实现自动化和集成化生产的基础技术。
为了配合这一生产实践的需要,数控技术也走进了高校,走进了培训机构,成为竞相追逐的热点。
其中,在进行插补法教学时,过程一般都是:讲解插补原理,插补流程,最后有条件的进行插补软件的实验。
数控系统是数控机床的核心控制系统, 其主要功能是使刀具或工件按规定的程序自动地进行工作由于刀具或工件的运动轨迹是由插补模块给出的, 因此数控插补模块在数控系统中具有十分重要的地位。
2.逐点比较法直线插补2.1逐点插补的原理逐点比较法又称代数运算法或醉步法,其基本原理是每次仅向一个坐标轴输出一个进给脉冲,而每走一步都要通过偏差函数计算,判断偏差的瞬时坐标与规定加工轨迹之间的偏差,然后决定下一步的进给方向。
如图1 所示(以第一象限直线插补为例)设直线OA 为第一象限的直线,起点为坐标原点:O (0,0),终点坐标为:A (xe ,ye ),P (xi ,yj )为加工点。
图1逐点比较法直线插补根据OP ,OA 斜率判断P 相对OA 的位置,决定脉冲的发出方向,则可推导其递推公式(1)设在加工点P (xi ,yj )处,Fi,j ≥0 当时(其中),则点P 在直线OA 上方,应向+X 方向进给一步,以逼近OA 直线,此时新加工点的坐标值为:xi+1=xi+1;yj=yj 新加工点的偏差为Fi+1,j- xeyj-(xi+1)ye=xeyj- xiye- ye 即Fi+1,j=Fij- ye (2)设在加工点P (xi ,yj )处,Fi,j <0 当时,则点P 在直线OA 下方,应向+Y 方向进给一步,以逼近OA 直线,此时新加工点的坐标值为:xi=xi ;yj+1=yj+1新加工点的偏差为:fi,j+1=xeyj+1- xiye=xe ( yj+1)- xiye 即Fi,j+1=Fij+xe 同理,以推广到其他各象限。
逐点比较法直线插补原理的实现
武汉理工大学华夏学院课程设计报告书题目:系名:专业班级:姓名:学号:指导教师:2011 年 6 月 14 日摘要本文主要讨论利用逐点比较法实现第一象限的直线插补。
所谓逐点比较插补,就是刀具或绘图笔每走一步都要和给点轨迹上的坐标值进行比较,看这点在给点轨迹的上方还是下方,从而决定下一步的进给方向。
对于本设计所要求的直线轨迹,如果该点在直线的上方,则控制步进电机向+X方向进给一步,如果该点在直线的下方,那么控制步进电机向+Y 轴方向进给一步。
如此,走一步、看一看,比较一次,决定下一步的走向,以便逼近给定轨迹,即形成逐点比较插补。
插补计算时,每走一步,都要进行以下四个步骤的计算过程,即偏差判别、坐标进给、偏差计算、终点判断。
设计具体算法时,首先根据直线轨迹参数,计算出偏差计算公式及递推公式。
由程序判断出偏差的正负号,从而决定坐标的进给方向,再根据递推公式计算出坐标进给后的偏差,若未到达终点,则返回偏差判别,如此循环。
可以根据起点和终点的坐标位置,计算出总的进给步数Nxy,X或Y的坐标每进给一步,这个值就减一,若Nxy=0,就到达了终点,这就是终点判别的方法。
设计任务及要求设计一个计算机控制步进电机系统,该系统利用PC 机的并口输出控制信号,其信号驱动后控制X 、Y 两个方向的三相步进电机转动,利用逐点比较法插补绘制出各种曲线。
1)设计硬件系统,画出电路原理框图; 2)定义步进电机转动的控制字;3)推导出用逐点比较法插补绘制出下面曲线的算法; 4)编写算法控制程序线; 5)撰写设计说明书。
每人选一个曲线,曲线均为第一象限,屏幕左下角为坐标原点,箭头表示曲线绘制的方向,直线参数为:起点、终点坐标。
圆弧参数为:起点、终点坐标和半径。
直线一: 直线二:直线三 直线四圆弧一 圆弧二X YOXY O X Y OXYOX Y OXY O目录1 设计任务和要求 (1)2 设计步骤 (1)2.1 硬件设计 (1)2.1.1 接口示意图 (1)2.1.2 方案论证 (2)2.1.3 单片机与8255的接口 (3)2.1.4 硬件接线原理图 (3)2.1.5 元件清单 (4)2.2 软件设计 (5)2.2.1 软件设计原理 (5)2.2.2 8255的初始化编程 (6)2.2.3 步进电机走步控制程序 (7)2.2.4 主程序 (8)2.3 运行调试 (9)2.3.1 系统安装调试 (9)2.3.2 结果验证 (9)3 课程设计体会 (10)参考文献 (10)附录一芯片资料 (11)附录二源程序 (12)逐点比较插补原理的实现1 设计任务和要求设计一个微型计算机控制步进电机系统,该系统利用微型机的并口输出控制信号,其信号驱动后控制X 、Y 两个方向的三相步进电机转动,利用逐点比较法插补原理绘制出如下图所示的目标曲线。
逐点比较法直线插补算法总结
F− 2`,1 = F−1,1 + ye = −1 + 3 = 2 F− 2`, 2 = F− 2,1 + xe = 2 − 4 = −2 F−3`, 2 = F− 2, 2 + ye = −2 + 3 = 1 F−3`,3 = F−3, 2 + xe = 1 − 4 = −3 F− 4,3 = F−3,3 + ye = −3 + 3 = 0
E−1,0 = 7 − 1 = 6 E−1,1 = 6 − 1 = 5 E−2,1 = 5 − 1 = 4 E− 2, 2 = 4 − 1 = 3 E − 3, 2 = 3 − 1 = 2 E − 3, 3 = 2 − 1 = 1 E− 4,3 = 1 − 1 = 0
3
2
1
-4
-3
-2
-1
象限第一拍判别第二拍进给第三拍运算第四拍比较试用逐点比较法写出起点为原点终点坐标为43的插补过程并画出插补轨迹序号第一拍第二拍进给第三拍运算第四拍比较4321
逐点比较法直线插补算法总结
偏差判别函数: 偏差判别函数: Fij = xe y j − xi ye
象限 第一拍 判别 第二拍进给 第三拍 运算 第四拍比较
序号 第一拍 判 别 第二拍 进给 第三拍 运算 第四拍比较
1 2 3 4 5 6 7
F0, 0 = 0
F−1`,0 > 0
F−1`,1 < 0 F− 2`,1 > 0 F− 2`, 2 < 0 F−3`, 2 > 0 F−3`,3 < 0
-X +Y 0 + ye = 3
数控插补程序实验报告(3篇)
第1篇一、实验目的1. 了解数控插补的基本原理和常用方法。
2. 掌握逐点比较法、数字积分法等插补方法的应用。
3. 熟悉插补程序的编写和调试过程。
4. 提高数控编程和调试能力。
二、实验设备1. 实验平台:PC机、数控仿真软件2. 实验软件:Cimatron、UG、MasterCAM等3. 实验内容:数控插补程序设计与调试三、实验原理数控插补是数控系统实现复杂曲线加工的关键技术。
插补方法主要有逐点比较法、数字积分法、样条插补法等。
本实验主要介绍逐点比较法和数字积分法的原理和应用。
1. 逐点比较法逐点比较法是一种常用的直线插补方法。
它通过比较刀具中心与理论轨迹之间的距离,决定刀具的移动方向和距离。
具体步骤如下:(1)计算当前点与理论轨迹之间的距离;(2)根据距离的正负,决定刀具的移动方向(左移或右移);(3)计算移动距离,更新刀具位置;(4)重复步骤(1)~(3),直至达到终点。
2. 数字积分法数字积分法是一种基于数值积分原理的插补方法。
它通过计算曲线在坐标轴上的积分,得到曲线的坐标点。
具体步骤如下:(1)计算曲线在坐标轴上的积分表达式;(2)将积分表达式离散化,得到一系列坐标点;(3)根据坐标点,生成插补程序;(4)运行插补程序,实现曲线加工。
四、实验步骤1. 选择合适的数控仿真软件,如Cimatron、UG、MasterCAM等。
2. 创建一个简单的二维或三维零件模型,用于进行插补实验。
3. 根据零件模型,确定插补方法(逐点比较法或数字积分法)。
4. 编写插补程序,实现曲线加工。
5. 在仿真软件中运行插补程序,观察加工效果。
6. 根据实验结果,对插补程序进行优化和调试。
五、实验结果与分析1. 实验结果通过逐点比较法和数字积分法,分别实现了直线和曲线的加工。
实验结果表明,两种方法都能较好地满足加工精度要求。
2. 实验分析(1)逐点比较法具有编程简单、易于实现的特点,但插补精度相对较低。
(2)数字积分法具有较高的插补精度,但编程复杂,计算量较大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验报告
实验内容:逐点比较法直线和圆弧插补2011年9月25日
院系:物科院班级:085 学号:07080518 姓名:陈实
实验目的:
利用逐点比较法的插补原理,编写直角坐标系下的直线、圆弧插补程序,观察屏幕上仿真的运动轨迹,掌握逐点比较法的插补原理。
实验原理:
逐点比较发是基于动点与理想曲线院函数的比较来实现插补的。
逐点比较法的插补过程,每走一步要进行一下四个步骤:
偏差判别:根据偏差值确定刀具相对加工曲线的位置
坐标进给:根据偏差判别的结果,决定控制线沿哪个坐标进给一步以接近曲线
偏差计算:计算新加工店相对曲线的偏差,作为下一步偏差判别的依据
终点判别:判别是否到达终点,未到达终点则返回第一步继续插补,到终点则停止
1、逐点比较法直线插补原理:
逐点比较法在第一象限的直线插补原理如下图所示,其他象限情况可依次类推。
现加工OE直线,如果刀具动点在OE直线上方或在线上,则令刀具沿X正方向进给一步;若刀具动点在OE直线下方,则令刀具沿Y轴正方向进给一步,如此循环直到加工到E点。
判别刀具动点的位置根据偏差函数判别公式:
根据这个公式可以推到出两种不同情况下的地推公式:
对于插补终点的判别,可以采用单向的计数长度法,即:取计数长度M等于Xe、Ye中的大者,并设该坐标方向为计数方向。
插补时,仅在该方向上产生进给时,计数长度减一。
图1的逐点比较法中,工作循环的结束条件就是M减为0.
2、逐点比较法圆弧插补原理:
逐点比较法在第一象限的圆弧插补原理如图所示,其他象限可一次类推:
对于第一象限的逆圆弧,如果动点在圆弧的外侧则令刀具动点沿X轴负方向进给一步。
如果动点在圆弧的内侧则令刀具沿Y轴正方向进给一步。
圆弧的偏差计算公式为:
根据这个公式同样可推导出圆弧插补的两种不同情况下的递推公式:
对于插补终点的判别,同样可以采用单向的计数长度法,不过对于圆弧,计数的方向并不取决于终点坐标中的大者,而是取决于圆弧终点处。
逐点比较法插补中需要编写插入部分流程图:
插入程序:
int
M,Fi=0,Fi0,Fi1,xi,yi,i=0 ,num=-1;
bool Gx; M=Xe+Ye;
moveto(x0,y0);
setcolor(10);
line(x0,y0,x0+Xe*delta,y
0-Ye*delta);xi=x0;yi=y0;
setcolor(12);
while(M>0)
{
getch();
if(Fi>=0)
{
linerel(delta,0); xi=xi+delta;
Fi0=Fi-Ye;
Fi=Fi0; num++;
dis_msg(num,Fi,1,0,Fi0,M
);
}
else
{
linerel(0,-delta);
Fi1=Fi+Xe;
yi=yi-delta;
Fi=Fi1;
num++;
dis_msg(num,Fi,0,1,Fi1,M
);
}
M--;
}
圆弧插补实验程序:
int M,Fi=0,Fi0,Fi1,xi=R,yi=0,i=0,num=0; M=R;
setcolor(10);
moveto(x0,y0);
arc(x0,y0,0,90,R*delta);
setcolor(12);
moveto(x0+xi*delta,y0);
while(M>0)
{
getch();
if(Fi>=0)
{
linerel(-delta,0);
Fi0=Fi-2*xi+1;
Fi=Fi0;
xi=xi--;
M--;
dis_msg(num,Fi,1,0,Fi0,M);
}
else
{
linerel(0,-delta);
Fi1=Fi+2*yi+1;
Fi=Fi1;
yi=yi++;
dis_msg(num,Fi,0,1,Fi1,M);
}
num=num++;
}
实验中所遇问题分析:
1、圆弧插补:Fi0与Fi1的计算,xi,yi计算先写入为:
Fi0=Fi-2*xi*delta+1;Fi1=Fi+2*yi*delta+1;
xi=xi-delta;yi=yi+delta;
但是,实行以后出现的结果不正确,如图,分析:
2、关于计数长度M:
在直线插补中使用的是双向计数长度 M=xe+ye,插补路线会比较准确。
在圆弧插补中使用的是单向计数长度 M=R,在x方向计算,则出现如实验结果所示路径,但在y方向计算步骤,发现结果离终点在x方向有1个单位长度的距离。
3、显示步骤num:
在显示步骤的函数dis_msg中,num,因为dis_msg函数定义中,显示num+1,所以,num的改变应放在程序最后(如圆弧插补中),或者从-1开始,才能放在
dis_msg函数之前(如直线插补中)。
否则会出现从第二行开始显示步骤的现象。
