实例讲解变压器和互感器的区别
电压互感器与变压器的区别
电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。
那是不可能的，而且也是绝对不允许的。
如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。
电压互感器分类
1. 按电压等级：低压互感器、高压互感器、超高压互感器
2. 按用途：测量保护用电压互感器、计量用电压互感器
3. 按绝缘材料：油浸式电压互感器、干式电压互感器
4. 按绝缘类型：全封闭电压互感器、半封闭电压互感器
5. 按变压原理：电磁式电压互感器、电容式电压互感器
6. 按安装地点：户内式互感器、户外式互感器。
第8章互感与变压器图文模板
铁芯材料的磁导率μ无穷大。 理想变压器的电路模型： 初级线
n: ＋ i *1 * i ＋
u1 1 N1
N2 2 u2
－
－
次级线
圈
圈
《电路分析基础》
2.理想变压器的主要性能
(1)变压关系
+ i1
Φ11=Φ21 i2 +
U1 N1 n
u1
U2 N2
u2
‒
‒
n称做匝数比或变压比。
Φ22=Φ12
理想变压器结构示意图
当两耦合线圈的自磁通与互磁通相消时，线圈电压等 于自感电压u′与互感电压u″之差。
《电路分析基础》
8.1.2 互感线圈的同名端 为什么要引入同名端的概念？
《电路分析基础》
安培定则
安培定则，也叫右手螺旋定则，是表示电流和电流激 发磁场的磁感线方向间关系的定则。
通电螺线管中的安培定则:用右手握住通电螺线管，让 四指指向电流的方向，那么大拇指所指的那一端是通电螺 线管的N极。
路中信号的传输质量。
《电路分析基础》
（3）互感系数
ψ21
L1
i1
uL1
uM1
L2 ψ22
ψ11 uM2 uL2
ψ12 i2
定义互磁通链Ψ21与 i1的比值为线圈L1对线圈L2的 互感系数，用M表示。单位和
自感系数L相同，都是亨利[H]。
M 21 M12
Ψ 21 i1
Ψ12 i2
N 2Φ21 i1
解：（a）图为顺向串联 Lab L1 L2 2M 10H
（b）图为反向串联 Lcd L1 L2 2M 4H
《电路分析基础》
8.2.2 互感线圈的并联等效 1.同侧并联
电流互感器、电压互感器及变压器相关知识
仪用变压器仪用变压器是一种特殊用途的变压器，它有两个主要用途：一是用来扩大交流电工仪表的量程，二是用来隔离高电压、大电流并使其变成低电压、小电流后中，作为信号供继电保护、自动装置和控制回路使用。
仪用互感器分为电压互感器和电流互感器。
一、电压互感器（一）电压互感器的特点电压互感器的结构和工作原理与普通变压器没有根本区别。
它的主要特点在于：原绕组匝数较多，并联在被测电路上；副绕组匝数较少，测量仪表和继电器的电压线圈并联在其两端。
由于所并联的仪表和继电器的电压线圈阻抗很大，副边电流很小，所以电压互感器实际上是一台近似空载状态的降压变压器。
原绕组和副绕组的额定电压之比，称为电压互感器的变压比，它近似于匝数之比，当电压互感器的变压比给定时，将副边测得的电压乘以变压比即可得到被告测的原边电压。
（二）准确度级电压互感器测量结果有两种误差：变比误差和相角误差。
变比误差是指副边电压的折算值，即变压比乘以二次电压，和原边电压的差值，用原边电压的百分数表示。
相角误差是指二次电压折算值的负相量与原边电压相量之间的相位差，并规定二次电压折算值的负相量超前一次电压相量时角误差为正值，否则为负值。
电压互感器的测量误差与其漏阻抗和励磁电流有关，也与副边负载电流的大小及功率因数有关。
按变比误差的百分值划分，电压互感器的准确度级分为0.2、0.5、1、3等四级。
因为电压互感器的误差与副边负载大小有关，所以，对应于每一个准确度级，都规定有相应的额定容量，当副边负载超过某准确度级的额定容量时，准确度级便下降。
规定最高准确度级时对应的额定容量为电压互感器的额定容量。
（三）类型电压互感器的类型可按安装地点分，也可按相数分，还可按每相绕组数分，制成三绕组时有两个副绕组：基本副绕组和辅助副绕组。
还可以按绝缘分为干式、浇注式、油浸式。
电压互感器副绕组的额定电压规定为一百伏或根号三分之一百伏。
这样与电压互感器副绕组相连接的各种仪表、继电器都可以统一制造而实现标准化。
变压器和互感器..
• 3、检查母线接触面是否保持清洁，接触 面应除去氧化层并涂以电力复合脂。 • 4、检查变压器的接地是否良好，地线是 否腐蚀，腐蚀严重的应更换。 • 5、紧固引线端子、销子、接地螺丝、连 线母线螺丝,同时接触良好。 • 6、清洁变压器周围及配件上的灰尘，检 查消防设施及通风系统是否良好。 • 7、检查变压室及变压器有无遗留工具， 撤离现场。 •
1、从外观上看，封装形式不同，干式变压 器能直接看到铁芯和线圈，而油式变压器 只能看到变压器的外壳； 2、引线形式不一样，干式变压器大多使用 硅橡胶套管，而油式变压器大部分使用瓷 套管；
• 3、容量及电压不同，干式变压器一般适用 于配电用，容量一般在2000KVA以下，电压 在35KV以下，也有个别做到110KV电压等级 的；而油式变压器却可以从小到大做到全部 容量，电压等级也做到了所有电压。 4、绝缘和散热不一样，干式变压器一般用 树脂绝缘，靠自然风冷，大容量靠风机冷却 ，而油式变压器靠绝缘油进行绝缘，靠绝缘 油在变压器内部的循环将线圈产生的热带到 变压器的散热器（片）上进行散热。
图1
LQJ-10型电流互感器 一次绕组
图4-62
LMZJ-0.5型电流
1) 一次接线端子；2)
互感器 1) 铭牌；2) 一次 母线穿孔；3) 铁心（外绕
（树脂浇注）；3) 二次接线端子；
4) 铁心；5) 二次绕组；
6) 警示牌（上写“二次侧不得开 路”等字样）
二次绕组，树脂浇注）；
4) 安装板；5) 二次接线 端子
干式变压器和互感器
• 1、电力变压器结构及特点
2、电流、电压互感器特点及使用
• 3、干式变压器巡视检查内容
• 4、干式变压器的保养方法 • 5、干式变压器的温度控制系统
互感器与变压器及传感器的应用比较
（ 下转第 ５ 页 ） ２
收稿 日期 ：０ ０ ０ — ６ ２ １— ４ １ 作者简 介： 占￣（９ ７ ）男， 北鸡泽人 ， 工， 赵 １７ 一 ， 河 助 中专， 事电力管理 工作 。 从
・
４９ ・
第２ 卷第 ５ ● ５ 期 总第 １７ １ 期）
机 械 管 理 开 发
２ １年 １ ００ ０月
ｗｉ ｉ ｎ ｉｎ ｅ ｓｈ ａ Ｔ ｅｐ ｐ ｒｉｔｏ ｕ ｅ ｈ ａ ｆ ｄ ｐ ｉ ｇｔ ｎ ｉ ｎ ｎｅ ｓ ｎａ ｄ ｔ ｏｐ ｏ ｉ ｅａｎ ｗ ｍｅｈ ｄｆ ｒ ａｅ ｕ ｒ ｆ ｙ ｔ ｄ ｍｅ ｓｏ ｌ ｓ ｅ ｄ， ｈ ａ ｅ ｒ ｄ ｃ ｓｔ ｅ ｗ ｙ ｏ ａ ｔ ａ ｓｅ ｔ ｔｎ ｉ ｎ ｍｅｔ ｒ ｖｄ ｅ ｔ ｏ ｆ ｇ ａ ｄ ｏ — ｈ ｎ ａ ｎ ｒ ｉ ｏ ｉ ｏｓ ｄ
】 ４－】 ８ ． ３ ３
ｏｎ Ｃｈ ｒ ｃ ｅ ｉｔｃＲｅ ｅ ｒ ｈ ｏ ａ ｓｅ ｔ ｏ ｉ ｎ ｍ ｉ ｙ ｔ ｍ ａ ａ ｔ ｒｓｉ ｓ ａ ｃ ｆ Ｔｒ ｎ ｉｎ ｗ Ｄｙ ａ ｃＳ ｓｅ Ｆｌ ｎ
ＸＵ Ｘｉｏ ｊ ａ－Ｕ
（ｅ ａ ｍｅｔ ｆ ｏ ｅ＆ Ｅｅｔｃｌ ｎｉｅｒ ｇ Ｔ ｉ ａ ｎｖｒ ｔｏ ｅｈ ｏ ｇ ， ａｙａ ３ ０ ４ Ｃ ｉａ Ｄ ｐｒ ｎ ｏＰ ｗ ｒ ｌｃ ａＥ ｇ ｅｉ ， ａ ｕ ｎＵ ｉ ｓｙ ｆ ｃｎ ｌ ｙ Ｔ ｉｕｎ０ ０２ ， ｈｎ） ｔ ｉ ｒ ｎ ｎ ｙ ｅ ｉ Ｔ ｏ ［ ｂ ｔ ｃ］ Ｔ ｅ ｒｎｉ ｔ ｏ ｙａ ｃｓｓ ｍ ｉｉｅｉ ｂｅ ｎ ａ ｓ ｎ ｂｅ Ｔ ｅｔ ｎｉ ｔ ｈｒｅ ｒｔ ｆｙｔ ａ ｔｒａ ｒｌ ｉ Ａ ｓｒ ｔ ａ ｈ ａｓ ｎ ｆ ｗｉ ｄｎｍｉ ｙｔ ｒａｌ ａ ｄｔ ｎｉ ｔ ｌ ｈ ａ ｓ ｎ ａａｔ ｓ ｃ ｓ ｍ ｈ ｓｎｅｎｌｅ ｔ ｎ ｔ ｅ ｌ ｎ ｅ ｓｎ ｔ ｒ ｅａ ． ｒ ｅ ｃ ｅ ｉｏｓ ｅ ｉ ａｏ

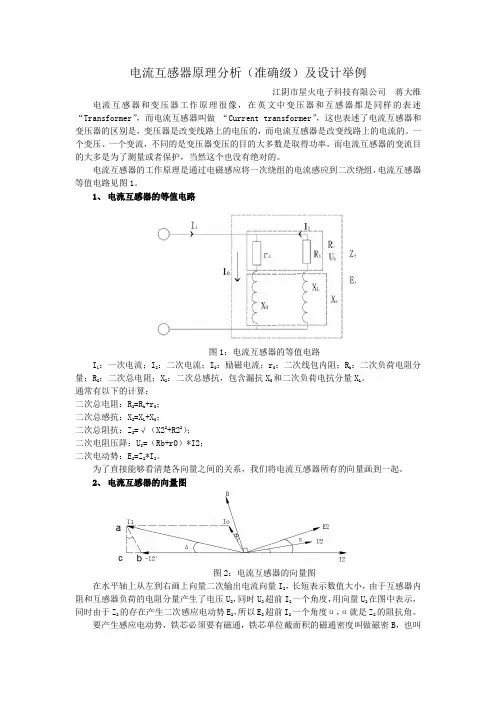

(完整版)电流互感器原理分析及设计举例
电流互感器原理分析（准确级）及设计举例江阴市星火电子科技有限公司蒋大维电流互感器和变压器工作原理很像，在英文中变压器和互感器都是同样的表述“Transformer”，而电流互感器叫做“Current transformer”，这也表述了电流互感器和变压器的区别是，变压器是改变线路上的电压的，而电流互感器是改变线路上的电流的。
一个变压、一个变流，不同的是变压器变压的目的大多数是取得功率，而电流互感器的变流目的大多是为了测量或者保护，当然这个也没有绝对的。
电流互感器的工作原理是通过电磁感应将一次绕组的电流感应到二次绕组，电流互感器等值电路见图1。
1、电流互感器的等值电路图1：电流互感器的等值电路I1：一次电流；I2：二次电流；I0：励磁电流；r0：二次线包内阻；R b：二次负荷电阻分量；R2：二次总电阻；X2：二次总感抗，包含漏抗X0和二次负荷电抗分量X L。
通常有以下的计算：二次总电阻：R2=R b+r0；二次总感抗：X2=X L+X0；二次总阻抗：Z2=√（X22+R22）；二次电阻压降：U2=（Rb+r0）*I2；二次电动势：E2=Z2*I2。
为了直接能够看清楚各向量之间的关系，我们将电流互感器所有的向量画到一起。
2、电流互感器的向量图图2：电流互感器的向量图在水平轴上从左到右画上向量二次输出电流向量I2，长短表示数值大小，由于互感器内阻和互感器负荷的电阻分量产生了电压U2，同时U2超前I2一个角度，用向量U2在图中表示，同时由于Z2的存在产生二次感应电动势E2，所以E2超前I2一个角度α，α就是Z2的阻抗角。
要产生感应电动势，铁芯必须要有磁通，铁芯单位截面积的磁通密度叫做磁密B，也叫做磁感应强度,单位T，同时1T=10000GS(高斯)，其相位超前E2 90度。
B值可以计算：B=E2*10000/(4.44*S C*f*K*N2)。
S C:铁芯截面积，单位cm2；f：互感器工作频率，通常为50；K:铁芯的叠片（卷绕）系数，硅钢通常取到0.9-0.95，纳米晶0.8-0.9；N2:互感器的二次绕组匝数。
电流互感器与电压互感器和变压器的区别 民熔
电流互感器与电压互感器跟和变压器的区别，民熔电流互感器原理与变压器相似，结构基本相同。
它由两个绕组组成：一个多匝小线径，另一个少匝大线径。
如果匝数多、线径小的绕组与被测电路并联作为一次绕组，匝数少、线径大的绕组与测量仪表（电压表）相连，则变压器为电压互感器。
电压互感器实际上是在空载状态下工作的降压变压器（因为电压表是高阻表，电流很小，所以是空载的）。
小匝粗线径绕组与被测电路串联作为一次绕组，大匝细线径绕组与测量仪表（电流表）相连时，变压器为电流互感器。
电流互感器实际上是在短路状态下工作的升压变压器（因为电流表是低电阻表，电流很大，所以相当于短路）。
由于一次绕组匝数少，二次绕组匝数多，实际电流互感器二次绕组工作在短路状态，电压不升高。
当电流互感器工作时，二次绕组不得开路，否则会诱发高压危害设备或人员的安全，并且由于二次绕组退磁电位的丧失，会使铁芯严重饱和，失去测量精度。
CT和VT在动作原理上有什么区别主要区别在于正常运行时的工作条件有很大的不同，(1）电流互感器可以短路，但不能开路；电压互感器可以开路，但不能短路；(2）与二次侧负荷相比，电压互感器的一次内阻很小，可以忽略不计，认为电压互感器是电压源，而电流互感器的一次电阻很大，可以认为是内阻无穷大的电流源。
3）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱互感器和变压器的工作原理相同，都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压，它只能实现电压的变换，不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表，继电器等电压，从而正确的反映一次电气系统的各种运行情况.4）使测量仪表，继电器等二次电气系统与一次电气系统隔离，以保证人员和二次设备的安全，将一次电气系统的高电压变换成同意标准的低电压值（100 伏，100/1.732伏，100/3伏）.电力互感器的作用与电压互感器的作用基本相同，不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器，测量仪表的电流线圈.1、电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。
电工基础：变压器，电压互感器，电流互感器，看懂这24个图就会了
电工基础：变压器，电压互感器，电流互感器，看懂这24个
图就会了
电力技术人员都知道，变压器在变配电运行中必不可少的，是非常重要的组成部分，熟练的掌握变压器的基础知识是每一个电力技术人员必备的基础技能，当变压器运行中出现故障的时候，能够及时有效的进行故障排查是很重要的，因为某些场合几乎不允许停电，很多的电工初学者都对变压器比较感兴趣，但是平时接触的比较少，更别提变压器的维修保养了，一般情况下，电压互感器和电流互感器见的比较多，从广义上来说：电压互感器和电流互感器也是特殊的变压器，今天我们就把三种放在一起来具体的看一下变压器和互感器的基础知识：。
互感器和变压器的原理
互感器和变压器的原理互感器和变压器是电力系统中常见的电气设备，它们在电能传输和电力转换中起着重要的作用。
本文将介绍互感器和变压器的原理，解释它们的工作原理和应用领域。
一、互感器的原理互感器是一种用于测量电流和电压的设备。
它是通过互感原理工作的。
互感原理是指当一个电路中的电流变化时，会在相邻的电路中产生电压变化。
互感器利用这一原理，将高电流的电路与低电流的电路相互连接，以实现电流的测量。
互感器的主要组成部分是一个线圈和一个铁芯。
线圈通常由导线绕制而成，而铁芯则用于增强磁场。
当电流通过线圈时，它会在铁芯中产生一个磁场。
这个磁场会感应出相邻线圈中的电压。
通过测量这个电压，我们可以确定电流的大小。
互感器广泛应用于电力系统中，用于测量高电流线路中的电流。
它们可以帮助工程师监测电力系统中的电流负载，以确保系统的正常运行。
另外，互感器还用于保护设备和电路，当电流超过设定值时，它们可以触发保护装置，切断电路，以防止设备过载。
二、变压器的原理变压器是一种用于改变交流电压的设备。
它是通过电磁感应原理工作的。
电磁感应原理是指当一个线圈中的电流变化时，会在另一个相邻的线圈中产生电流变化。
变压器利用这一原理，将输入线圈中的电压转换为输出线圈中的电压。
变压器的主要组成部分是两个线圈和一个共享的铁芯。
输入线圈被称为“初级线圈”，输出线圈被称为“次级线圈”。
当交流电通过初级线圈时，它会在铁芯中产生一个交变磁场。
这个磁场会感应出次级线圈中的电压。
通过调整初级线圈和次级线圈的匝数比例，我们可以改变输入和输出的电压。
变压器被广泛应用于电力系统中，用于改变输电线路中的电压。
它们可以将高电压转换为低电压，以适应不同设备和用户的需求。
变压器还可以实现电能的远距离传输，减少输电损耗。
此外，变压器还用于电子设备和电力工业中，以提供稳定的电源。
总结：互感器和变压器是电力系统中重要的电气设备。
互感器利用互感原理测量电流，而变压器利用电磁感应原理改变电压。
变压器与电压互感器的区别分析
变压器与电压互感器的区别分析摘要：随着我国经济发展进一步繁荣，电力作为一种清洁能源在我国能源消耗比重中占有很大比例，因此电力行业的稳定性将直接影响的经济的平稳运行。
变压器与电压互感器在我们生活中都是十分常见的两种电气设备，二者虽然工作原理和结构上很大程度上的相同，但二者容量、用途上又有很大区别。
部分刚刚接触电力行业的从业人员对于二者的区别没有一个清晰的认识，因此本文围绕变压器与电压互感器的区别展开分析，希望能够提供有益借鉴。
关键词：变压器电压互感器区别变压器与电压互感器在生活中具有十分广泛的运用，是电力系统十分重要的两种电气设备。
两种电气设备保证了我国电力行业的平稳运行和用电安全，但是二者工作原理和结构的相似性使得部分从业人员对于二者没有一个清楚地认识。
也正因如此，比较二者的区别有一个清晰的认识对于改进日常工作提升电气设备运用效率、保持电路稳定性具有重要作用。
一、变压器想要实现电力的稳定供应就需要各个系统相互配合，实现最优配置和利用。
电力系统想要正常运作需要保证电路传输、发电、以及用电环节的控制和保护维持高效状态。
电力运输过程中变压器起到了十分重要的作用，是整个电力系统中最关键的部分。
因此，变压器也被称为一次设备。
二次设备指的是对于电路起控制、保护的电气设备，一二次设备之间的桥梁便是互感器。
变压器是一种静止的电气设备，其主要组成部件分为三部分，包括铁芯以及两个线圈，分别是初级和次级线圈。
变压器的工作原理是利用电磁感应原理实现电流的转换。
变压器铁芯由硅钢片叠加构成，而两个绕组则缠绕在铁芯上。
铁芯和绕组之间以及绕组和绕组之间都采用绝缘处理。
当变压器工作时，一次绕组也就是与电源相连接的绕组会将交流电压U1转变为与二次绕组即变压器与负载相连接的绕组相同的电压U2，二次绕组的电压可以根据实际需要不断的升高或者降低，进而满足输送需求[1]。
例如，某发电厂向外输送的电压安全性较低，为了实现安全用电就必须利用变压器将电压安全性提高，经过电压器升压后，电压将会上升到110kV以上，只有这样才能够保证能够将电输送到距离较远的地方去，因此当电流被输送到变电所时，会通过变压器进行降压，使电压满足日常用电需求即220伏。
变压器和互感器注释
一、互感器一次侧和二次侧绕线，同时穿入或传出铁心，则同名端对应（负极性）正负极性的变压器图1、正（加）极性同名端（1）同极性端（同名端）：任何瞬间，两绕组中电势极性相同的两个端钮。
用符号星号“*”或黑点“.”表示。
如图3－3.图3－3 变压器绕组的极性，左边正极性，右边负极性对一、二次绕组的方向，当电流从1和3流入时，它们所产生的磁通方向相同，因此1、3端是同名端，同样2、4端也是同名端。
当电流从1、4流入时，则1、4是同名端。
主磁通变化引起的两个线圈的感应电动势方向一致（2）单相变压器绕组极性的判别1）交流法（电压表法）图3－4 交流法测变压器绕组极性将2和4点连起来。
在它的原绕组上加适当的交流电压，副绕组开路。
工厂中常用36V 照明变压器输出的36V 交流电压进行测试，测试时方便又安全。
用电压表分别测出原边电压、副边电压和1-3两端电压。
时1和3是同名端；时1和4是同名端。
采用这种方法，应使电压表的量限大于。
2）直流法图3－5 直流法测变压器绕组极性接通开关，在通电瞬间，注意观察电流计指针的偏转方向，如果电流计的指针正方向偏转，则表示变压器接电池正极的端头和接电流计正极的端头为同名端（1、3）；如果电流计的指针负方向偏转，则表示变压器接电池正极的端头和接电流计负极的端头为同名端（2、4）。
采用这种方法，应将高压绕组接电电池，以减少电能的消耗，而将低压绕组接电流计，减少对电流计的冲击。
（不理解，2017年6月2日）2、负（减）极性同名端和正极性标注正好相反图3－3 变压器绕组的极性，左边正极性，右边负极性通常互感器和变压器采用负极性标注同名端二、一次侧线圈的自感电动势依据原则是回路电压代数和为0，基尔霍夫定律而不是能量守恒原则。
由于自感而使电感元件两端具有端电压称为自感电压，自感电压与自感电动势极性相反U=-E=L*(di/dt)这也是电感元件上电压和电流的关系回路电路图12U 34U 13U 341213U U U -=341213U U U +=3412U U+线圈的感抗限制电路中电流的大小，使施加电压和线圈两端电压和感应电动势达到平衡。
电磁感应中的能量转换教案了解互感器与变压器的工作原理
电磁感应中的能量转换教案了解互感器与变压器的工作原理电磁感应中的能量转换教案在物理学中，电磁感应是指当导体或线圈中的磁通量发生变化时，会产生感应电动势的现象。
通过电磁感应，能够实现能量的转换与传输。
本文将深入了解互感器与变压器的工作原理，以及它们在电磁感应中的能量转换过程。
一、互感器的工作原理互感器是一种基于电磁感应原理的设备，它主要用于测量电流、电压以及功率等电参数。
互感器通常由一个主线圈和几个从线圈组成，主线圈通过测量电流或电压，从线圈则通过电磁感应获得与主线圈相对应的信号。
互感器的工作原理基于法拉第电磁感应定律。
当主线圈中通过的电流发生变化时，会产生磁场，这个磁场穿透从线圈，从线圈中的导体内部也会产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与主线圈中的电流变化率成正比。
互感器的使用范围广泛。
例如，电能计量中使用的电流互感器可以将高电流转换为合适的信号电流，以便进行电力系统的监测和控制。
而电压互感器则用于将高电压转换为低电压，从而提供安全可靠的电压测量。
二、变压器的工作原理变压器是一种基于电磁感应原理的设备，用于改变电压大小。
它由一个铁芯和两个绕组组成，通常分为主绕组和副绕组。
变压器的工作原理同样基于法拉第电磁感应定律。
当主绕组中有交变电流通过时，产生的磁场会沿着铁芯传递，并感应出副绕组中的电动势。
根据法拉第电磁感应定律，副绕组中的感应电动势与主绕组中的电流变化率成正比。
变压器利用了这个原理，通过调整绕组的匝数比例，可以实现输入电压和输出电压的转换。
如果副绕组的匝数比主绕组少，那么输出电压就会比输入电压低；相反，如果副绕组的匝数比主绕组多，输出电压就会比输入电压高。
变压器在电力传输和分配中起着至关重要的作用。
在电网中，变压器可以将输送电压从发电站提高到经济合理的高压，以减少输电损耗。
而在家庭和工业用电中，变压器则用于将高电压转换为安全可用的低电压。
三、互感器与变压器的关系互感器和变压器都是基于电磁感应原理的设备，它们在工作原理和结构上存在一定的相似性，但在应用中有一些显著的差异。
变压器及互感器
表1 油浸式变压器顶层油温一般限值
冷却方式
冷却介质最高温 最高顶层油温
度（℃）
（℃）
自然循环自冷、 40
95
风冷
强迫油循环风冷 40
85
强迫油循环水冷 30
70
干式变压器的温度限值应按制造厂的规定。
4、并列 a.线圈接线组别相同； b. 电压比相等，误差不超过0.5%； c. 短路电压相等，误差不超出10%； d. 变压器容量比不大于3:1； e. 相序相同。
变压器配置的保护
⒈变压器纵差保护 变压器的纵差保护是反应相间短路、 高压侧单相接地短路以及匝间短路的主保护，其保护范围 包括变压器套管及引出线。 变压器在空载合闸时的过励 磁电流，其值可为In的数倍到10倍以上，这样大的励磁电 流通常称为励磁涌流。 ⒉瓦斯保护为防止变压器内部单相绕组的匝间短路，通常 在容量大于800KVA的变压器上装设有瓦斯保护。 不论是 哪一种型式的瓦斯继电器都有两对触点： 轻瓦斯保护：当变压器内发生轻微故障时，产生的气体较 少且速度缓慢，气体上升后逐渐积聚在继电器的上部，使 气体继电器内的油面下降，使得其中一个触点闭合而作用 于信号。 重瓦斯保护：当变压器内发生严重故障时，强烈的电弧将 产生大量的气体，油箱压力迅速升高，迫使变压器油沿着 油箱冲向油枕，在油流的激烈冲击下，使另一触点接闭而 动作于跳闸。
2、变压器油：变压器油是一种矿物油，具有很好的绝缘性能。变压器 油起两个作用：①在变压器绕组与绕组、绕组与铁心及油箱之间起绝 缘作用，提高绕组的绝缘强度。②变压器油受热后产生对流，对变压 器铁心和绕组起散热作用。
3、储油柜：变压器油受热后要膨胀，因此油箱不能密封。为了减小油 与空气的接触面积，变压器安装有储油柜。储油柜使油箱内部与外界 空气隔绝，减少了油氧化及吸收水分的面积。储油柜的一侧有油位计， 可查看油面高度的变化。另外，储油柜上还装有吸湿器，它是一种空 气过滤装置，外部空气经过吸湿器干燥后才能进人储油柜，从而使油 箱中的油不易变质损坏。
变压器与互感器
变压器与互感器第一节变压器的作用与结构一、变压器的作用在传输和分配电能过程中是离不开变压器的，当远距离输送电能时，如果传输的功率一定，则电压愈高，电流就愈小。
而减少电流既可以减少传输电能时在线路中的电能和电压损失，又可以减小导线截面，降低线路的建设投资。
变压器是一种静止的电气设备。
电力变压器在系统中工作时，可以将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压变高或变低。
变压器在变换电压时，是在同一频率下使其二次侧与一次侧具有不同的电压和不同的电流。
由于能量守恒的缘故，其二次侧与一次侧的电流与电压的变化是相反的，即要使某一侧电路的电压升高时，则该侧的电流就必然减小；反之，当电压降低时电流就一定增大。
变压器并不可能将电能的量变大或变小。
在电力的转变过程中，因为变压器本身要消耗一定能量，因此输入变压器的总能量，应等于输出的能量加上变压器本身消耗的能量。
由于变压器无旋转部分，工作时没有机械损耗，而且新产品在设计和结构、工艺等方面采取了多项节能的措施，所以它的工作效率很高。
通常，中小型变压器的效率不低于95％，大容量变压器的效率则可达98％以上。
生产中应用较广泛的变压器有：（1）电力变压器，在电力网中用于输电、配电所需的升压和降压，是应用最为普遍的一种变压器。
（2）启动变压器，是一种将一、二次绕组合为一个绕组的单绕组变压器（属于小容量自耦变压器），主要用作笼型异步电动机的降压启动器。
（3）调压变压器，用于小容量负荷的电压调整，同时也是实验室常用的一种变压器。
型式多为自耦式和感应式调压型，主要供试验时调压用。
（4）试验变压器，一般为单相变压器，能产生高电压，用于对电气设备的绝缘进行高压试验。
（5）互感器，是一种特殊变压器，主要用于测量仪表和继电保护装置，将高电压变为低电压或将大电流变为小电流，再输入仪表检测或供给保护用。
前者常称电压互感器，后者则称电流互感器。
（6）专用变压器，亦属特殊变压器，如电焊用的电焊变压器、冶炼用的电炉变压器、电解用的整流变压器等。
实例讲解变压器和互感器的区别
实例讲解变压器和互感器的区别
电压互感器和变压器就像一对兄弟一样，都是运用电磁感应原理，互感器是作为变压器的“血脉”分支，仅在结构型式、所用材质、使用效果、容量、允许误差范围等方面有所差别，两者之间的没有很大的明显差异。
变压器：
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)，用于改变电压等级，负载较大电流。
电压互感器：
电压互感器是一种电压变换装置，它将高电压变换为低电压，用来测量线路的电压、功率和电能；也可以运用在线路发生故障时保护线路中的设备、电机和变压器。
按用途可以具体分成测量保护用电压互感器和计量用电压互感器。
1、电压互感器又称仪用变压器，是一种电压变换装置，和变压器不同之处在于电压互感器使用的铁芯材料属高导磁材料，电压互感器可以说是一个带铁心的变压器。
2、电压互感器的容量相对于变压器来说比较小，一般为几十到几百伏安，因为容量越大精度越难以控制。
3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的。
4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。
如果无限期增加二次负荷，二次电压会降低，造成测量误错增大。
5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度。
本文由福鹰电子提供
6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。
而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难。
7、电压互感器常用于变配电仪表测量和继电保护等回路。
互感器、变压器
高压绝缘套管 脂浇注绝缘 铁心
一、二次绕组，树
二次接线端子
电容式电压互感器（CVT） 我国目前110kV及以上电力系使用的电压 互感器主要有电容式电压互感器、SF6 气体绝缘电磁式电压互感器和电压／电 流组合式互感器。CVT具有绝缘强度高、 能够降低雷电冲击波头陡度、不会与系 统发生铁磁谐振、造价低且能兼作耦合 电容器用于载波通信等优点。 工作原理： 电容式电压互感器实质上是一个电容分 压器，在被测装置的相和地之间接有电 容C1和C2，按反比分压，C2上的电压为
电压互感器的重要性： 电压互感器是一种公用设备，无论是互 感器本身出现问题或是其二次回路出现 问题，都将给整个二次系统带来严重影 响。保障电压互感器及其二次回路的稳 定运行至关重要。
电压互感器的分类 1.按照结构分类：单相电压互感器 三相三柱式 三相五柱式 2.按照安装位置不同 母线PT 线路PT 3.按照原理分类 电磁式 电容式
供继电保护用的铁芯，在一次侧短路时 不应饱和，使二次侧的电流与一次侧的 电流成正比例增加, 以适应保护灵敏度 的要求。
电流互感器的极性
电流互感器极性的一般采用减极性原则 标注，即：一、二次绕组中的电流在铁 心中产生的磁通方向相反。如右图所示， 则L1与K1为一对同极性端子
*
*
图2-1 电流互感器的极性标注
电流二次回路图
电流互感器使用的注意事项
1．电流互感器的接线应保证正确性。一次 绕组和被测电路串联，而二次绕组应和 连接的所有测量仪表、继电保护装置或 自动装置的电流线圈串联，同时要注意 极性的正确性，一次绕组与二次绕组之 间应为减极性关系，一次电流若从同名 端流入，则二次电流应从同名端流出。 2．电流互感器二次侧所接负载是测量仪表、 继电器的电流线圈等，它们匝数少、阻 抗小，通过的电流非常大，因此电流互 感器在正常运行状态下近似于短路状态。 3．电流互感器二次绕组绝对不允许开路。 这是因为电流互感器正常工作时，二次 电流有去磁作用，使合成磁势很小。当
操控变压器与互感器的差异
操控变压器与互感器的差异操控变压器首要用于沟通50Hz(或60Hz)，电压1kV及以下电路中；而电压互感器可用于380V、1kV、6kV、十kV、35KV、1十kV、220kV等低压、高压供电体系中。
操控变压器体积小，一般装于配电柜内，而电压互感器体积大，所占空间大，一般装于野外。
操控变压器一般用于机床、机械设备中作为电器的操控照明及指示灯电源,能在额外负载下接连长时刻作业，而电压互感器可用于继电维护、丈量、计量等多个方面。
操控变压器没有精确度等级规矩，不需查看；而电压互感器维护、丈量、计量绕组有精确度等级规矩，分外是对丈量、计量绕组有较高的差错央求，规矩每四年现场查验一次。
1、变压器与电压互感器的一样点是改动沟通电的电压；
2、变压器与电压互感器的纷歧样点是：
1）变压器变压供用电器运用电能；
2）电压互感器供表面仪器丈量电压；
3）这么电压互感器的负载是高阻抗、微电流的电压表、电压继电器的线圈；
4）而电压变压器的负载是功率大得多的用电设备，比照阻抗小
电流大；
5）所以方案制作电压互感器时，用的导线很细；
6）所以方案制作变压器时，要习气负载功率的巨细，满意相应额外电流的需求，导线截面积比照大得多；
7）由于方案制作电压互感器时，用的导线很细；不容许低阻抗、大电流的负载接入，更不容许短路，要有极好的熔断器短路维护；不然，细导线会活络发热烧断；。
变压器和互感器
LMZJ1-0.5
图1
LQJ-10型电流互感器 LQJ-10型电流互感器 一次绕组
图4-62
LMZJ-0.5型电流 LMZJ-0.5型电流
一次接线端子； 1) 一次接线端子；2)
铭牌； 互感器 1) 铭牌；2) 一次 母线穿孔； 铁心（ 母线穿孔；3) 铁心（外绕 二次绕组，树脂浇注）； 二次绕组，树脂浇注）； 安装板； 4) 安装板；5) 二次接线 端子
第二节：电力变压器和互感器
• 1.电力变压器类型、联结组别 1.电力变压器类型、 电力变压器类型
• 2.电流、电压互感器特点及使用 2.电流、 电流
电力变压器 1.1 概念 将电力系统中的电能电压升高或降低， 将电力系统中的电能电压升高或降低，以利 于电能的合理输送。 于电能的合理输送。 1.2变压器常用类型 1.2变压器常用类型 按绕组导体分： 铜绕组 按绕组导体分： 、铝绕组
1.3.电力变压器的联结组别 1.3.电力变压器的联结组别 10KV变压器在其低压侧为三相四线制系统时， KV变压器在其低压侧为三相四线制系统时 6～10KV变压器在其低压侧为三相四线制系统时， 其联结组别有Yyn Yyn0 Dyn11 两种。 其联结组别有Yyn0和Dyn11 两种。 Dyn11较Yyn0优点： Dyn11较Yyn0优点： 11 更有利于抑制高次谐波。 更有利于抑制高次谐波。 更有利于单相短路接地故障的切除。 更有利于单相短路接地故障的切除。 承受单相不平衡负荷能力强。 承受单相不平衡负荷能力强。
（树脂浇注）；3) 二次接线端子； 树脂浇注）；3) 二次接线端子； ）； 铁心； 二次绕组； 4) 铁心；5) 二次绕组； 警示牌（上写“ 6) 警示牌（上写“二次侧不得开 路”等字样） 等字样）
